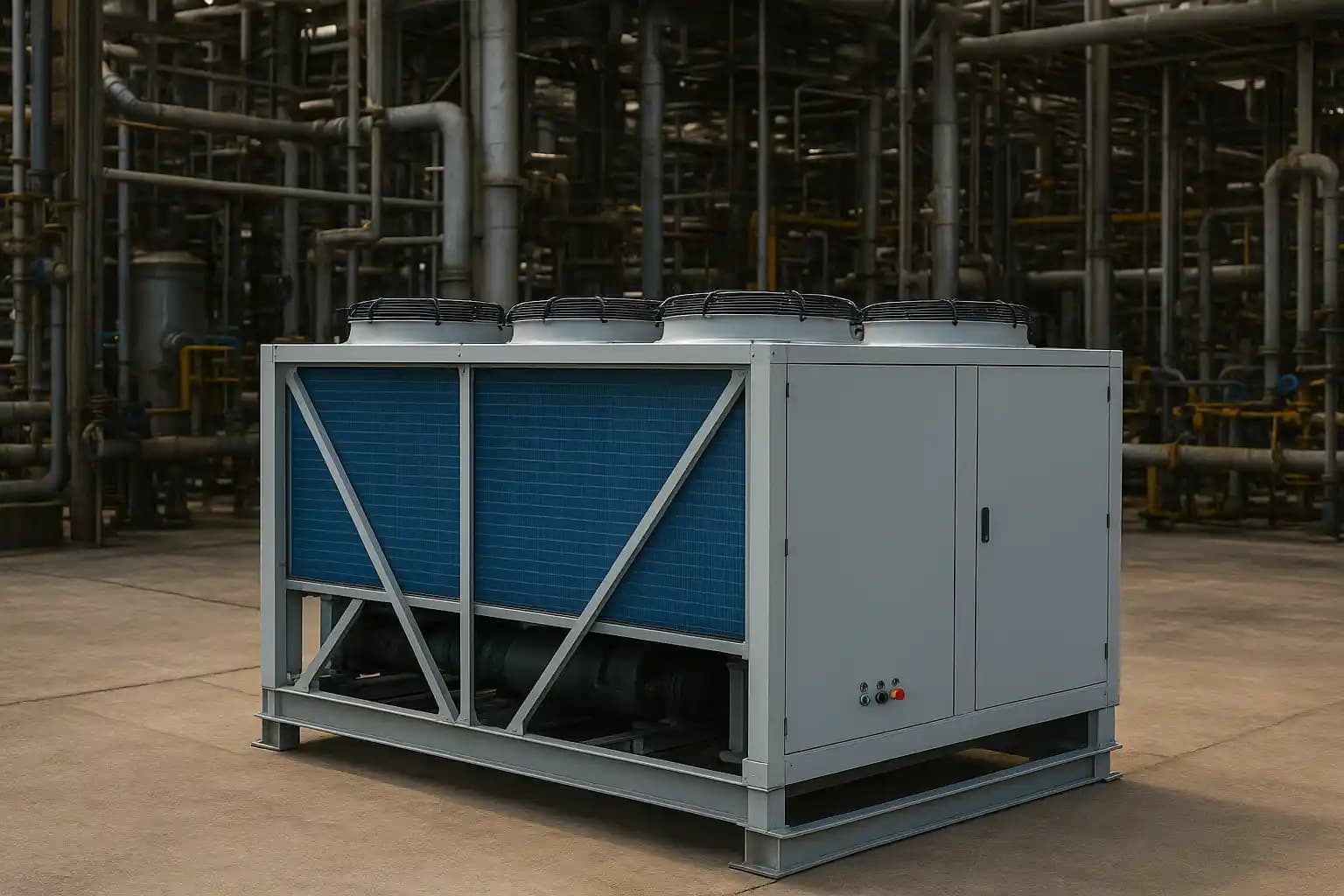

سرمایش صنعتی با چیلر هواخنک؛ طراحی بهینه بدون برج خنک کننده و کاهش مصرف آب و انرژی

چرا چیلر هواخنک در صنعت به یک انتخاب استراتژیک تبدیل شده است؟

در بسیاری از پروژه‌های صنعتی، یکی از چالش‌های اصلی کارفرما و مهندس تأسیسات، انتخاب یک سیستم سرمایش مطمئن و کم‌هزینه است که در عین حال مصرف آب و انرژی را کنترل کند. در گذشته، سیستم‌های سرمایشی مبتنی بر برج خنک‌کننده (Cooling Tower) انتخاب رایجی بودند، اما امروز به دلیل افزایش هزینه‌های آب، سخت‌گیری‌های زیست‌محیطی، مشکلات رسوب‌گذاری و رشد میکروبی، و همچنین هزینه‌های نگهداری بالا، بسیاری از صنایع به سمت چیلر تراکمی هواخنک (Air Cooled Chiller) حرکت کرده‌اند.

چیلر هواخنک، به دلیل حذف کامل برج خنک‌کننده، کاهش مصرف آب، سادگی بهره‌برداری و کاهش ریسک‌های بهداشتی، به یکی از گزینه‌های محبوب برای سرمایش صنعتی، تهویه مطبوع کارخانه‌ها، خطوط تولید و حتی مراکز داده تبدیل شده است.

اما نکته مهم این است که استفاده از چیلر هواخنک به تنهایی کافی نیست. اگر طراحی درست انجام نشود، همین سیستم می‌تواند باعث افزایش مصرف برق، کاهش راندمان، افزایش استهلاک کمپرسور و حتی افت عملکرد فرآیند تولید شود. بنابراین این مقاله دقیقاً روی همین موضوع تمرکز دارد: طراحی بهینه سرمایش صنعتی با چیلر هواخنک بدون برج خنک‌کننده، همراه با کاهش مصرف آب و انرژی.

چیلر هواخنک چیست و چگونه کار می کند؟

چیلر هواخنک دستگاهی است که با استفاده از سیکل تبرید تراکمی، آب سرد (Chilled Water) تولید می‌کند و گرمای جذب‌شده از فرآیند صنعتی یا سیستم تهویه را از طریق کندانسور هواخنک به هوای محیط دفع می‌کند.

در این سیستم، کندانسور دارای کویل و فن است و با عبور جریان هوا از روی کویل‌ها، گرمای مبرد به محیط منتقل می‌شود. برخلاف چیلر آب‌خنک که برای دفع حرارت به برج خنک‌کننده و آب در گردش نیاز دارد، چیلر هواخنک به آب مصرفی برج وابسته نیست و همین موضوع آن را برای مناطق کم‌آب و پروژه‌های حساس به مصرف آب بسیار مناسب می‌کند.

به زبان ساده، در چیلر هواخنک، هوا نقش برج خنک‌کننده را بازی می‌کند.

مزیت کلیدی چیلر هواخنک: حذف برج خنک کننده و پیامدهای مثبت آن

وقتی برج خنک‌کننده حذف می‌شود، چند مزیت مهم به شکل مستقیم به وجود می‌آید:

 حذف مصرف آب تبخیری

برج خنک‌کننده برای خنک کردن آب، بخشی از آن را تبخیر می‌کند. این تبخیر باعث مصرف آب دائمی می‌شود. چیلر هواخنک این بخش را حذف می‌کند.

حذف مشکلات رسوب و سختی آب

در برج خنک‌کننده، املاح آب به مرور باعث رسوب در پکینگ، نازل‌ها و مبدل‌ها می‌شود. این مسئله راندمان را کاهش می‌دهد و هزینه نگهداری را بالا می‌برد.

 کاهش هزینه‌های نگهداری و اپراتوری

سیستم برج خنک‌کننده نیاز به کنترل شیمیایی آب، ضدعفونی، کنترل PH، سختی‌گیری و تجهیزات جانبی دارد. حذف برج یعنی حذف این دردسرها.

 کاهش ریسک‌های بهداشتی (Legionella)

برج خنک‌کننده محیطی مرطوب و مناسب برای رشد برخی باکتری‌ها ایجاد می‌کند. چیلر هواخنک این خطر را کاهش می‌دهد.

چیلر هواخنک برای چه صنایع و کاربردهایی مناسب‌تر است؟

چیلر هواخنک به طور خاص برای شرایط زیر بهترین انتخاب است:

• کارخانه‌ها و صنایع غذایی که حساسیت به آلودگی آب دارند
• صنایع دارویی و تولید مواد شیمیایی
• خطوط تزریق پلاستیک و قالب‌سازی
• صنایع فولاد سبک، کارگاه‌های صنعتی و تولید قطعات
• ساختمان‌های اداری و تجاری در شهرهای کم‌آب
• دیتاسنترها و اتاق‌های سرور (با طراحی دقیق رطوبت و دما)
• پروژه‌هایی که فضای کافی برای برج ندارند یا نصب برج ممنوع است

در پروژه‌های ساختمانی اداری و تجاری در مقیاس کوچک تا متوسط، معمولاً از مینی‌چیلر اداری - تجاری به‌عنوان نسخه فشرده‌تر همین رویکرد استفاده می‌شود؛ سیستمی که با حذف برج خنک‌کن و ساده‌سازی زیرساخت، امکان تأمین سرمایش مستقل برای واحدها یا فضاهای محدود را فراهم می‌کند.

تفاوت چیلر هواخنک و چیلر آب‌خنک از نگاه مهندسی و اقتصادی

در طراحی صنعتی، مقایسه فقط روی قیمت خرید نیست؛ باید هزینه چرخه عمر سیستم بررسی شود.

جدول مقایسه فنی چیلر هواخنک و آب‌خنک

بیشتر مطالعه کنید: چگونه چیلر کم مصرف و با راندمان انرژی بالا برای صنایع انتخاب کنیم؟

نتیجه مهندسی این است که اگر پروژه در منطقه‌ای گرم و خشک باشد و آب محدود باشد، چیلر هواخنک در بسیاری از موارد بهترین انتخاب است، به شرط اینکه طراحی بهینه انجام شود.

چالش اصلی چیلر هواخنک: مصرف برق و افت راندمان در دمای بالا

هر سیستم مزایا و محدودیت‌های خودش را دارد. چیلر هواخنک هم اگر درست طراحی نشود، می‌تواند برق زیادی مصرف کند. دلیل اصلی این است که در تابستان و دمای محیط بالا، کندانسور برای دفع گرما باید فشار بیشتری تحمل کند و کمپرسور سخت‌تر کار می‌کند.

به همین دلیل، یکی از کلیدی‌ترین عوامل در طراحی، توجه به دمای طراحی محیط (Ambient Temperature) است.

مثلاً اگر یک چیلر در منطقه‌ای مثل یزد یا اهواز نصب شود، طراحی باید برای شرایط دمایی شدید انجام شود وگرنه در پیک گرما، سیستم دچار افت ظرفیت (Capacity Loss) می‌شود.

در این شرایط، استفاده از چیلر تراکمی هواخنک اسکرال یکی از رایج‌ترین راهکارها در پروژه‌های کوچک تا متوسط است. کمپرسور اسکرال به دلیل ساختار ساده‌تر، لرزش کمتر و راندمان مناسب در بارهای متوسط، کمک می‌کند سیستم در شرایط سخت محیطی عملکرد پایدارتر و قابل‌اعتمادتری داشته باشد، هرچند همچنان محدودیت اصلی یعنی وابستگی مستقیم به دمای هوای محیط در عملکرد کلی سیستم باقی می‌ماند.

مفهوم ظرفیت واقعی و ظرفیت اسمی در چیلر هواخنک

بسیاری از کارفرماها تصور می‌کنند ظرفیت چیلر همان عددی است که روی کاتالوگ نوشته شده. اما در واقع، ظرفیت چیلر وابسته به شرایط زیر است:

• دمای محیط
• دمای آب رفت و برگشت
• نوع مبرد
• سطح کویل کندانسور
• تعداد فن‌ها و کنترل دور فن
• میزان گرفتگی فین‌ها و آلودگی محیط

بنابراین یک چیلر ۲۰۰ تن تبرید ممکن است در شرایط واقعی تابستان، فقط ۱۶۰ تن تبرید خروجی بدهد. این تفاوت اگر در طراحی لحاظ نشود، باعث کمبود سرمایش و آسیب به فرآیند تولید خواهد شد.

فرمول های مهم برای محاسبه ظرفیت سرمایشی در طراحی چیلر صنعتی

در طراحی اصولی، مهندس باید بار سرمایشی را به شکل دقیق محاسبه کند. در ادامه چند فرمول پایه را می‌دهم که در صنعت برای محاسبه بار و ظرفیت استفاده می‌شوند.

محاسبه ظرفیت سرمایشی بر اساس دبی و اختلاف دما

 ظرفیت سرمایشی چیلر بر اساس دبی آب

Q (kW) = ṁ × Cp × ΔT

توضیح پارامترها:

• Q ظرفیت سرمایشی (کیلووات)
• ṁ دبی جرمی آب (kg/s)
• Cp گرمای ویژه آب (تقریباً 4.186 kJ/kg.K)
• ΔT اختلاف دمای رفت و برگشت آب (°C)

این فرمول پایه‌ای‌ترین روش برای محاسبه ظرفیت واقعی چیلر در صنعت است.

تبدیل کیلووات به تن تبرید

 تبدیل ظرفیت از kW به TR

TR = Q (kW) / 3.517

هر ۱ تن تبرید تقریباً برابر ۳.۵۱۷ کیلووات است.

بیشتر بخوانید: استفاده هوشمند از منابع انرژی در چیلر هیبرید؛ ترکیبی مهندسی‌شده برای عملکرد پایدار در شرایط متغیر

محاسبه ظرفیت بر اساس دبی حجمی آب

ظرفیت سرمایشی بر اساس دبی حجمی

Q (kW) = ρ × V̇ × Cp × ΔT

توضیح پارامترها:

• ρ چگالی آب (تقریباً 1000 kg/m³)
• V̇ دبی حجمی آب (m³/s)

طراحی بهینه بدون برج خنک کننده یعنی چه؟

وقتی می‌گوییم طراحی بهینه سرمایش صنعتی با چیلر هواخنک، منظور فقط انتخاب دستگاه نیست. طراحی بهینه یعنی:

• انتخاب ظرفیت درست با لحاظ شرایط اقلیمی
• طراحی مدار آب سرد و پمپ‌ها به شکل کم‌مصرف
• انتخاب اواپراتور مناسب (Shell & Tube یا Plate)
• کاهش افت فشار در لوله‌کشی
• طراحی محل نصب چیلر برای جلوگیری از برگشت هوای گرم
• انتخاب سیستم کنترل هوشمند برای فن‌ها و کمپرسورها
• پیش‌بینی عملکرد در شرایط پیک تابستان

اگر این موارد رعایت شود، چیلر هواخنک می‌تواند با مصرف برق منطقی، سرمایش پایدار ایجاد کند و در عین حال مصرف آب را تقریباً صفر کند.

محل نصب چیلر هواخنک: مهم‌ترین نکته ای که بسیاری از پروژه‌ها را نابود می‌کند

یکی از اشتباهات رایج در پروژه‌های صنعتی این است که چیلر هواخنک را در فضای بسته، کنار دیوار یا در محوطه‌ای نصب می‌کنند که هوای خروجی فن دوباره وارد کندانسور می‌شود. به این پدیده “Hot Air Recirculation” گفته می‌شود.

در مقابل، در سیستم‌های آب‌خنک به‌خصوص در پکیج چیلر آب خنک + برج خنک کن مدار بسته چالش‌های مربوط به گردش هوای داغ اطراف کندانسور وجود ندارد، زیرا دفع حرارت از طریق مدار آب و برج انجام می‌شود. همین موضوع باعث می‌شود حساسیت به جانمایی محیطی کمتر باشد، هرچند در عوض، طراحی و نگهداری مدار آب و برج خنک‌کن اهمیت بیشتری پیدا می‌کند.

این اتفاق باعث افزایش شدید دمای کندانسینگ، افزایش فشار کمپرسور و کاهش COP می‌شود. در نتیجه:

• برق مصرفی بالا می‌رود
• ظرفیت واقعی افت می‌کند
• کمپرسور تحت فشار قرار می‌گیرد
• احتمال خطای High Pressure زیاد می‌شود

پس اگر هدف ما کاهش مصرف انرژی است، اولین اقدام طراحی درست محل نصب است.

 چیلر هواخنک، انتخاب درست اما نیازمند طراحی مهندسی

چیلر هواخنک یک راهکار حرفه‌ای برای سرمایش صنعتی بدون برج خنک‌کننده است. این سیستم به شکل مستقیم باعث کاهش مصرف آب، حذف مشکلات برج خنک‌کننده و کاهش هزینه‌های نگهداری می‌شود. اما در مقابل، برای کنترل مصرف انرژی باید طراحی دقیق انجام شود، به‌خصوص در مناطق گرم و خشک.

در مقیاس‌های کوچک‌تر و پروژه‌های ساختمانی محدود، همین منطق در قالب مینی چیلر مسکونی نیز دیده می‌شود؛ سیستمی که با ظرفیت پایین‌تر و ساختار ساده‌تر، امکان تأمین سرمایش مستقل برای واحدهای مسکونی یا ویلاها را فراهم می‌کند و در عین حال همچنان به اصول طراحی صحیح (به‌ویژه در جانمایی، انتخاب ظرفیت و کنترل بار جزئی) وابسته است.

ما به تعریف، مزایا، تفاوت‌ها و پایه محاسبات ظرفیت پرداختیم. در قسمت بعدی وارد طراحی عمیق‌تر می‌شویم: محاسبات انرژی، COP، EER، انتخاب پمپ و مدار هیدرولیکی، جانمایی مهندسی و روش‌های کاهش مصرف برق.

چرا طراحی چیلر هواخنک در صنعت با تهویه مطبوع ساختمان فرق دارد؟

در پروژه‌های ساختمانی، چیلر معمولاً برای آسایش حرارتی طراحی می‌شود؛ یعنی اگر دما کمی بالا یا پایین برود، مشکل حیاتی ایجاد نمی‌شود. اما در صنعت، سرمایش بخشی از فرآیند تولید است. یعنی اگر دمای آب سرد از محدوده خارج شود، ممکن است:

• کیفیت محصول افت کند
• راندمان دستگاه‌های تولیدی پایین بیاید
• قالب‌ها دفرمه شوند
• خطوط تزریق پلاستیک خطا دهند
• راکتور شیمیایی از کنترل خارج شود
• تولید متوقف شود

پس چیلر صنعتی فقط «یک دستگاه سرمایشی» نیست؛ یک زیرساخت حیاتی است. به همین دلیل طراحی سیستم سرمایش صنعتی با چیلر هواخنک باید بر اساس پایداری، راندمان، هزینه انرژی و کنترل دقیق دما انجام شود.

در این سطح از دقت، بسیاری از پروژه‌های بزرگ صنعتی به سمت سیستم‌های پایدارتر مانند چیلر تراکمی آب خنک اسکرال نیز حرکت می‌کنند؛ جایی که به دلیل استفاده از کندانسور آب‌خنک و کمپرسورهای اسکرال، امکان کنترل پایدارتر دما و عملکرد یکنواخت‌تر در بارهای طولانی‌مدت فراهم می‌شود و نوسانات حرارتی کمتر بر فرآیند تولید اثر می‌گذارد.

چیلر هواخنک صنعتی بدون برج خنک کننده یعنی حذف آب؛ اما نه حذف طراحی

بعضی کارفرماها تصور می‌کنند چون برج خنک‌کننده حذف شده، پروژه ساده‌تر می‌شود. اما واقعیت این است که در چیلر هواخنک، شما یک چالش بزرگ‌تر دارید: وابستگی شدید عملکرد به هوای محیط.

در چیلر آب‌خنک، برج خنک‌کننده نقش بافر و تثبیت‌کننده را دارد. اما در چیلر هواخنک، کندانسور باید مستقیم با دمای خشک محیط (Dry Bulb) کار کند. همین باعث می‌شود در تابستان، کوچک‌ترین اشتباه در انتخاب ظرفیت یا محل نصب، تبدیل به هزینه برق سنگین و افت ظرفیت شود.

در این شرایط، استفاده از چیلر تراکمی هواخنک اسکرو در پروژه‌های صنعتی یکی از راهکارهای متداول برای مدیریت بارهای سنگین‌تر است. کمپرسور اسکرو به دلیل توانایی کارکرد پایدار در فشارهای بالاتر و کنترل بهتر ظرفیت نسبت به کمپرسورهای ساده‌تر، کمک می‌کند سیستم در شرایط دمای محیط بالا، رفتار قابل‌اعتمادتر و یکنواخت‌تری داشته باشد؛ هرچند همچنان محدودیت اصلی یعنی وابستگی مستقیم به دمای هوای محیط در عملکرد کلی سیستم باقی می‌ماند.

پس طراحی بهینه یعنی:

• انتخاب ظرفیت واقعی در شرایط پیک
• مدیریت افت ظرفیت در تابستان
• جلوگیری از بالا رفتن فشار کندانسینگ
• طراحی مدار آب سرد با کمترین افت فشار
• کنترل هوشمند فن‌ها و کمپرسورها

اولین قدم طراحی: تعیین بار سرمایشی واقعی (نه تخمینی)

بار سرمایشی واقعی یعنی مجموع گرمایی که باید از فرآیند یا سالن تولید گرفته شود. این بار معمولاً شامل موارد زیر است:

• گرمای ناشی از ماشین‌آلات (Injection, Extruder, CNC, Furnace cooling)
• گرمای ناشی از موتورهای الکتریکی و تابلو برق
• گرمای ناشی از افراد و روشنایی
• گرمای انتقالی از دیوار و سقف در تابستان
• گرمای محصول (در صنایع غذایی یا شیمیایی)

فرمول پایه محاسبه بار سرمایشی فرآیند صنعتی

 بار سرمایشی فرآیند صنعتی

Qprocess (kW) = ṁ × Cp × (Tin - Tout)

این فرمول مخصوص زمانی است که شما یک جریان سیال (مثلاً روغن، آب یا محصول) دارید که باید خنک شود.

محاسبه ظرفیت چیلر هواخنک بر اساس آب سرد (روش استاندارد مهندسی)

اگر سیستم شما آب سرد تولید می‌کند و به مصرف‌کننده‌ها می‌فرستد، بهترین روش محاسبه ظرفیت این است:

ظرفیت سرمایشی چیلر بر اساس دبی آب سرد

Q (kW) = ṁwater × Cp × ΔT

اگر دبی حجمی دارید:

ظرفیت سرمایشی بر اساس دبی حجمی آب

Q (kW) = ρ × V̇ × Cp × ΔT

نکته مهم: در صنعت، اختلاف دمای رفت و برگشت (ΔT) تعیین‌کننده اقتصاد سیستم است. ΔT غلط یعنی پمپ بزرگ‌تر، لوله بزرگ‌تر و برق بیشتر.

انتخاب ΔT مناسب: یکی از مهم‌ترین تکنیک‌های کاهش مصرف انرژی

یکی از رازهای پروژه‌های موفق این است که سیستم را روی ΔT بزرگ‌تر طراحی می‌کنند (در صورت امکان).

در بسیاری از پروژه‌ها به شکل سنتی از 7/12 استفاده می‌شود. اما در صنعت، گاهی 7/14 یا 10/17 هم قابل اجراست.

در سیستم‌های آب‌خنک، این موضوع اهمیت بیشتری پیدا می‌کند، به‌خصوص در پکیج چیلر آب خنک + برج خنک کن مدار باز؛ زیرا تغییر ΔT نه‌تنها روی مدار آب سرد، بلکه روی عملکرد برج خنک‌کن نیز اثر می‌گذارد. در این آرایش، افزایش ΔT می‌تواند باعث کاهش دبی گردش آب در کل سیستم شود، اما در مقابل باید اطمینان حاصل شود که برج خنک‌کن همچنان قادر به دفع کامل بار حرارتی در شرایط دمای مرطوب محیط باقی می‌ماند.

به همین دلیل، انتخاب ΔT در سیستم‌های آب‌خنک یک تصمیم صرفاً هیدرولیکی نیست، بلکه یک تصمیم کاملاً سیستم‌محور بین چیلر، برج خنک‌کن و پمپ‌ها است.

جدول اثر ΔT بر دبی و مصرف برق پمپ

نتیجه: افزایش ΔT باعث کاهش دبی می‌شود و کاهش دبی یعنی کاهش توان پمپ و افت فشار سیستم.

دومین قدم طراحی: تعیین شرایط اقلیمی و دمای طراحی تابستان

چیلر هواخنک در تابستان تحت فشار قرار می‌گیرد. بنابراین باید «دمای طراحی» را درست انتخاب کرد.

مثلاً اگر پروژه در اصفهان است، دمای طراحی شاید 38 درجه باشد. اما اگر پروژه در اهواز باشد، طراحی باید روی 48 تا 50 درجه انجام شود.

در غیر این صورت، اتفاق زیر رخ می‌دهد:

• ظرفیت واقعی چیلر کمتر از نیاز می‌شود
• کمپرسور وارد خطای فشار بالا می‌شود
• خط تولید از کار می‌افتد

ضریب افت ظرفیت چیلر هواخنک در گرما

در اکثر برندها، وقتی دمای محیط از 35 به 45 برسد، ظرفیت چیلر ممکن است 20 تا 35 درصد افت کند.

این یعنی اگر واقعاً 200 تن تبرید نیاز دارید، شاید باید چیلر 250 تن انتخاب کنید.

انتخاب ظرفیت به روش حرفه‌ای: Oversize مهندسی، نه Oversize کورکورانه

در صنعت Oversize کردن دو مدل دارد:

Oversize اشتباه (روش پیمانکاری)

یعنی چیلر را خیلی بزرگ انتخاب کنیم که «خیالمان راحت باشد».
این کار باعث می‌شود:

• هزینه خرید بالا برود
• مصرف برق در بار جزئی افزایش یابد
• تعداد استارت و استاپ زیاد شود
• عمر کمپرسور کم شود

Oversize مهندسی (روش مشاوره‌ای)

یعنی ظرفیت را دقیقاً مطابق شرایط طراحی و پیک تابستان انتخاب کنیم، اما با ضریب اطمینان منطقی.

فرمول پیشنهاد ظرفیت با ضریب اطمینان

 ظرفیت انتخابی چیلر با ضریب اطمینان

Qselected = Qrequired × (1 + Safety Factor)

ضریب اطمینان معمولاً بین 0.1 تا 0.25 انتخاب می‌شود (بسته به حساسیت خط تولید).

بیشتر مطالعه کنید: چیلر تراکمی اسکرو هواخنک و آب خنک: تحلیل ترمودینامیکی عملکرد، بهینه سازی طراحی و ارزیابی اقتصادی چرخه عمر در صنایع پتروشیمی و کاربردهای صنعتی

طراحی سیستم چند چیلری (Modular) برای کاهش مصرف انرژی در بار جزئی

یکی از بهترین روش‌ها برای کاهش مصرف برق در صنعت این است که به جای یک چیلر بزرگ، چند چیلر کوچک‌تر طراحی کنیم.

مثلاً به جای یک چیلر 300 تن:

• 2 دستگاه 150 تن
  یا
• 3 دستگاه 100 تن

مزیت اصلی سیستم چند چیلری چیست؟

چون در اغلب روزهای سال، بار کامل نداریم. پس اگر چند چیلر داشته باشیم، فقط بخشی از سیستم روشن می‌شود و برق کاهش می‌یابد.

جدول مقایسه چیلر تک‌دستگاه و سیستم ماژولار

برای صنایع حساس مثل داروسازی یا مواد غذایی، سیستم چندچیلری معمولاً انتخاب بهینه است.

انتخاب کمپرسور مناسب: اسکرال، اسکرو یا سانتریفیوژ؟

چیلر هواخنک صنعتی معمولاً با کمپرسور اسکرال یا اسکرو عرضه می‌شود.

کمپرسور اسکرال (Scroll)

• مناسب ظرفیت‌های متوسط
• صدای کمتر
• تعمیرات ساده‌تر
• راندمان مناسب در بار جزئی

کمپرسور اسکرو (Screw)

• مناسب صنایع سنگین
• مناسب کارکرد 24 ساعته
• تحمل فشار و دمای بالا
• راندمان بالا در بار کامل

جدول انتخاب کمپرسور برای صنایع مختلف

طراحی پمپ و مدار آب سرد: جایی که مصرف انرژی پنهان می‌شود

در بسیاری از پروژه‌ها مصرف برق پمپ‌ها از چیزی که تصور می‌شود بیشتر است، مخصوصاً اگر پمپ Oversize باشد یا سیستم افت فشار زیادی داشته باشد.

فرمول توان مصرفی پمپ

توان مصرفی پمپ

P (kW) = (ρ × g × Q × H) / (η × 1000)

اگر طراحی بد باشد، ممکن است پمپ‌ها سالانه چند ده میلیون تومان برق اضافی مصرف کنند، بدون اینکه کسی متوجه شود.

کاهش افت فشار سیستم: کلید پنهان کاهش برق

افت فشار زیاد یعنی هد بالاتر یعنی پمپ قوی‌تر یعنی برق بیشتر.

عوامل افزایش افت فشار:

• لوله‌کشی طولانی و غیرمنطقی
• استفاده زیاد از زانویی و اتصالات
• انتخاب اشتباه سایز لوله
• افت فشار ایجادشده در مبدل حرارتی چیلر
• فیلترهای نامناسب

راهکار مهندسی کاهش افت فشار:

• کوتاه کردن مسیر رفت و برگشت
• طراحی مسیر مستقیم‌تر
• انتخاب سایز لوله بر اساس سرعت استاندارد
• حذف اتصالات غیرضروری
• استفاده از شیرهای کنترلی مناسب

طراحی منبع بافر (Buffer Tank) برای افزایش پایداری و کاهش استارت کمپرسور

یکی از مهم‌ترین تجهیزات در چیلر صنعتی هواخنک، منبع بافر یا مخزن ذخیره آب سرد است.

کارکرد Buffer Tank:

• جلوگیری از نوسان دما
• کاهش تعداد روشن/خاموش شدن کمپرسور
• جلوگیری از شوک حرارتی به اواپراتور
• افزایش عمر تجهیزات

فرمول پیشنهادی حجم مخزن بافر

محاسبه حجم منبع بافر چیلدواتر

V (L) = (Q (kW) × t (min) × 60) / (ρ × Cp × ΔT)

توضیح:

• t مدت زمان ذخیره (معمولاً 5 تا 15 دقیقه)
• ΔT اختلاف دمای قابل قبول
• Cp گرمای ویژه آب

در صنایع حساس، استفاده از بافر تانک یک مزیت رقابتی است.

کنترل دور کمپرسور (Inverter) و اثر آن بر کاهش مصرف برق

چیلرهای جدید صنعتی معمولاً دارای کمپرسورهای اینورتر دار یا سیستم کنترل ظرفیت هستند.

مزیت اصلی اینورتر:

• کاهش استارت‌های شدید
• مصرف برق کمتر در بار جزئی
• کنترل دقیق دمای آب خروجی
• افزایش عمر کمپرسور

در پروژه‌هایی که بار متغیر دارند (مثل تزریق پلاستیک یا تهویه سالن)، اینورتر می‌تواند مصرف برق را تا 20 الی 35 درصد کاهش دهد.در مقیاس‌های کوچک‌تر، همین منطق در مینی چیلرها هم دیده می‌شود؛ جایی که استفاده از کمپرسورهای دورمتغیر کمک می‌کند سیستم در فضاهای محدود، با نوسان بار بالا، بتواند بدون روشن و خاموش شدن‌های مکرر، دمای پایدارتر و مصرف انرژی بهینه‌تری ارائه دهد.

فن کندانسور EC یا فن معمولی؟ تفاوت در هزینه برق واقعی

فن EC (Electronically Commutated) یک انتخاب حرفه‌ای برای چیلر هواخنک است، چون:

• مصرف برق پایین‌تر دارد
• کنترل دور دقیق‌تر دارد
• در دماهای پایین با توان کمتر کار می‌کند

در اقلیم‌هایی که شب‌ها خنک‌تر می‌شود، فن EC باعث صرفه‌جویی واقعی در برق می‌شود.

محاسبه مصرف برق واقعی چیلر در طول سال

برای کارفرما مهم است بداند چیلر در طول سال چقدر هزینه برق دارد.

فرمول محاسبه انرژی مصرفی سالانه

مصرف انرژی سالانه چیلر

Eannual (kWh) = Pavg (kW) × Operating Hours (h/year)

فرمول هزینه برق سالانه

هزینه برق سالانه چیلر

Cost (Rial) = Eannual × Tariff

اگر پروژه صنعتی 6000 ساعت در سال کار کند، حتی اختلاف 10 درصدی راندمان می‌تواند هزینه برق را به شکل سنگین تغییر دهد.

چک لیست طراحی بهینه چیلر هواخنک صنعتی

اگر بخواهیم طراحی را حرفه‌ای انجام دهیم، باید این موارد را قبل از خرید دستگاه بررسی کنیم:

• بار سرمایشی واقعی فرآیند و سالن
• دمای طراحی تابستان منطقه
• افت ظرفیت در دمای بالا
• انتخاب ΔT مناسب
• طراحی مدار لوله‌کشی با حداقل افت فشار
• انتخاب پمپ دقیق (نه Oversize)
• پیش‌بینی منبع بافر
• استفاده از VFD یا EC Fan
• پیش‌بینی کنترل اتوماتیک و BMS
• جانمایی صحیح چیلر در فضای آزاد
• امکان توسعه ظرفیت در آینده

چرا تحلیل اقتصادی در انتخاب چیلر هواخنک حیاتی است؟

در پروژه‌های صنعتی، انتخاب سیستم سرمایش فقط یک تصمیم فنی نیست؛ یک تصمیم اقتصادی بلندمدت است. بسیاری از کارفرماها در ابتدا به قیمت خرید چیلر نگاه می‌کنند، اما هزینه واقعی سرمایش صنعتی در طول سال‌ها، شامل مصرف آب، مصرف برق، تعمیرات، توقف تولید و هزینه نگهداری است.

چیلر هواخنک (Air Cooled Chiller) به دلیل حذف برج خنک‌کننده، مصرف آب را تقریباً صفر می‌کند. اما در مقابل، در دمای محیط بالا ممکن است مصرف برق بیشتری نسبت به چیلر آب‌خنک داشته باشد. بنابراین انتخاب صحیح زمانی انجام می‌شود که همه هزینه‌های مستقیم و پنهان با هم بررسی شوند.

این بخش با نگاه مهندسی، مقایسه‌ای شفاف ارائه می‌دهد تا مشخص شود چرا در بسیاری از صنایع، چیلر هواخنک از نظر اقتصادی و عملیاتی گزینه بهتری است.

مقایسه واقعی چیلر هواخنک با سیستم برج خنک‌کننده

در سیستم چیلر آب‌خنک، برج خنک‌کننده یک تجهیز جانبی نیست، بلکه یک مصرف‌کننده دائمی است که هزینه‌های سالانه قابل توجهی تولید می‌کند.

هزینه‌های برج خنک‌کننده شامل موارد زیر است:

• مصرف آب تبخیری
• مصرف آب بلودان (Blowdown)
• مصرف برق فن برج
• مصرف برق پمپ برج
• مواد شیمیایی و کنترل سختی آب
• رسوب‌زدایی و شستشوی دوره‌ای
• تعویض پکینگ، نازل و قطره‌گیر
• ریسک توقف تولید در تابستان

در واقع در هر پکیج چیلر + برج خنک کن، بخش قابل توجهی از هزینه بهره‌برداری مربوط به همین مدار دفع حرارت است که باید به‌صورت مداوم مدیریت و نگهداری شود.

در مقابل، چیلر هواخنک این هزینه‌ها را به‌طور کامل حذف می‌کند و همین موضوع در بسیاری از صنایع باعث کاهش چشمگیر هزینه سالانه و ساده‌تر شدن بهره‌برداری سیستم می‌شود.

محاسبه مصرف آب برج خنک‌کننده (نقطه شروع تصمیم‌گیری اقتصادی)

برای مقایسه واقعی، باید مصرف آب برج را به‌صورت عددی محاسبه کرد. برج خنک‌کننده معمولاً سه نوع اتلاف آب دارد:

• تبخیر (Evaporation Loss)
• بلودان (Blowdown)
• پرت قطرات آب یا دریفت (Drift)

فرمول محاسبه آب تبخیری برج خنک‌کننده

آب تبخیری برج خنک‌کننده

Evaporation (m³/h) = 0.00153 × Q (kW)

فرمول محاسبه آب بلودان برج خنک‌کننده

 آب بلودان برج خنک‌کننده

Blowdown (m³/h) = Evaporation / (COC - 1)

توضیح:

• COC = Cycles of Concentration (معمولاً بین 3 تا 6)

فرمول محاسبه مصرف کل آب برج خنک‌کننده

مصرف آب کل برج خنک کننده

Total Water (m³/h) = Evaporation + Blowdown + Drift

مثال صنعتی واقعی: برج خنک کننده در سال چقدر آب مصرف می‌کند؟

فرض کنیم بار سرمایشی یک کارخانه 700 kW باشد (حدود 200 تن تبرید).

محاسبه آب تبخیری

 آب تبخیری برج برای ظرفیت 700 kW

Evaporation = 0.00153 × 700 = 1.071 m³/h

اگر کارخانه 6000 ساعت در سال کار کند:

 مصرف سالانه آب تبخیری برج

Annual Evaporation (m³/year) = 1.071 × 6000 = 6426 m³/year

محاسبه بلودان (فرض COC = 4)

 آب بلودان برج با COC=4

Blowdown = 1.071 / (4 - 1) = 0.357 m³/h

مصرف سالانه بلودان:

مصرف سالانه بلودان برج

Annual Blowdown (m³/year) = 0.357 × 6000 = 2142 m³/year

جمع مصرف آب برج در سال (بدون Drift)

مصرف سالانه کل آب برج

Total Water = 6426 + 2142 = 8568 m³/year

این یعنی بیش از 8500 مترمکعب آب در سال فقط برای خنک‌کاری سیستم مصرف می‌شود. در بسیاری از شهرهای ایران، همین عدد باعث می‌شود انتخاب چیلر هواخنک از نظر اقتصادی کاملاً منطقی باشد.

مقایسه مصرف آب سالانه در چیلر هواخنک و برج خنک‌کننده

توضیح: این نمودار نشان می‌دهد حذف برج خنک‌کننده یعنی حذف مصرف آب. برای صنایع دارویی، غذایی و کارخانه‌های مناطق کم‌آب، این نمودار یکی از قوی‌ترین ابزارهای تصمیم‌گیری است.

محاسبه مصرف برق چیلر هواخنک (روش استاندارد مهندسی)

توان مصرفی چیلر رابطه مستقیم با COP دارد.

فرمول محاسبه توان مصرفی چیلر

توان مصرفی چیلر بر اساس COP

Pchiller (kW) = Qcooling (kW) / COP

مثال اگر Q = 700 kW و COP = 3.2 باشد:

 مثال توان مصرفی چیلر

Pchiller = 700 / 3.2 = 218.75 kW

فرمول محاسبه مصرف برق سالانه چیلر

 مصرف برق سالانه چیلر

Eannual (kWh/year) = Pchiller × Operating Hours

مثال برای 6000 ساعت کارکرد:

 مثال مصرف برق سالانه چیلر

Eannual = 218.75 × 6000 = 1,312,500 kWh/year

برق مصرفی برج خنک کننده در مقایسه‌ها نباید حذف شود

یکی از اشتباهات رایج این است که مقایسه فقط بین برق کمپرسور انجام می‌شود، در حالی که در سیستم آب‌خنک، مصرف برق این تجهیزات نیز باید اضافه شود:

• فن برج خنک‌کننده
• پمپ برج خنک‌کننده
• تجهیزات تصفیه و سختی‌گیری

به همین دلیل، اختلاف برق واقعی میان چیلر هواخنک و آب‌خنک معمولاً کمتر از چیزی است که تصور می‌شود.

 کاهش COP چیلر هواخنک با افزایش دمای محیط

این نمودار یکی از کاربردی‌ترین نمودارها برای مقاله مرجع است:

توضیح: افزایش دمای محیط باعث بالا رفتن فشار کندانسینگ و افزایش آمپر کمپرسور می‌شود. بنابراین راندمان افت می‌کند و مصرف برق بالا می‌رود.

مقایسه هزینه سالانه آب و نگهداری در چیلر هواخنک و برج خنک‌کننده

این نمودار به کارفرما نشان می‌دهد هزینه واقعی سیستم کجاست.

محاسبه دوره بازگشت سرمایه (ROI) در انتخاب چیلر هواخنک

در بسیاری از پروژه‌ها، چیلر هواخنک ممکن است سرمایه‌گذاری اولیه متفاوتی داشته باشد. برای بررسی اقتصادی باید دوره بازگشت سرمایه محاسبه شود.

فرمول دوره بازگشت سرمایه

 دوره بازگشت سرمایه (Payback Period)

Payback (year) = Extra Investment / Annual Savings

مثال اگر اختلاف سرمایه‌گذاری 2 میلیارد تومان باشد و صرفه‌جویی سالانه 800 میلیون تومان:

مثال محاسبه دوره بازگشت سرمایه

Payback = 2,000,000,000 / 800,000,000 = 2.5 years

راهکارهای قطعی کاهش مصرف انرژی در چیلر هواخنک صنعتی

چیلر هواخنک اگر درست طراحی شود، مصرف برق آن قابل کنترل است. مهم‌ترین راهکارهای عملی عبارتند از:

انتخاب چیلر Tropical یا High Ambient

این مدل‌ها کندانسور بزرگ‌تر دارند و در دمای بالا افت ظرفیت کمتری دارند.

جانمایی صحیح برای جلوگیری از برگشت هوای گرم

اگر هوای گرم خروجی فن دوباره به کندانسور بازگردد، مصرف برق افزایش و ظرفیت کاهش پیدا می‌کند.

استفاده از فن EC یا کنترل دور فن (VFD)

فن دورمتغیر باعث کاهش فشار کندانسینگ و کاهش آمپر کمپرسور می‌شود.

سرویس و شستشوی دوره‌ای کویل کندانسور

کویل آلوده می‌تواند راندمان را تا 20 درصد کاهش دهد.

طراحی چند چیلری برای بارهای متغیر

چند چیلر کوچک به جای یک چیلر بزرگ باعث بهبود راندمان در بار جزئی می‌شود.

جدول تصمیم گیری سریع برای انتخاب سیستم سرمایش صنعتی

چرا چیلر هواخنک در بسیاری از صنایع بهترین انتخاب است؟

در شرایطی که منابع آب محدود است و هزینه نگهداری برج خنک‌کننده بالا رفته، چیلر هواخنک به عنوان یک راهکار صنعتی پایدار و کم‌آب شناخته می‌شود. با حذف برج خنک‌کننده، مصرف آب تقریباً حذف می‌شود و هزینه‌های مواد شیمیایی، رسوب‌زدایی و تعمیرات برج از سیستم خارج می‌گردد.

اگر انتخاب ظرفیت درست باشد و طراحی مهندسی شامل جانمایی صحیح، کنترل دور فن، سرویس دوره‌ای و انتخاب مدل مناسب اقلیم انجام شود، مصرف برق چیلر هواخنک نیز در محدوده اقتصادی باقی می‌ماند و سیستم می‌تواند سال‌ها با پایداری بالا کار کند.

در بسیاری از کارخانه‌ها، صرفه‌جویی آب و حذف هزینه‌های برج، باعث می‌شود چیلر هواخنک نه تنها یک انتخاب فنی، بلکه یک تصمیم اقتصادی هوشمندانه باشد.

سوالات متداول درباره سرمایش صنعتی با چیلر هواخنک FAQ
