چیلر تراکمی صنعتی چیست؟
چیلر تراکمی صنعتی یکی از مهمترین تجهیزات سرمایشی در صنایع و ساختمانهای بزرگ است که وظیفه کاهش دما و تأمین سرمایش را بر عهده دارد. این نوع چیلر با استفاده از چرخه تبرید تراکمی، انرژی مکانیکی را به سرمایش تبدیل میکند و معمولاً شامل اجزای اصلی مانند کمپرسور، کندانسور، اواپراتور و شیر انبساط است.
انتخاب صحیح چیلر تأثیر مستقیم بر طول عمر تجهیزات و راندمان انرژی دارد. در صنایع مختلف، از جمله صنایع غذایی، دارویی، پالایشگاهی و ساختمانهای اداری بزرگ، این تجهیزات نقش حیاتی دارند.
اهمیت راندمان و طول عمر چیلر
راندمان چیلر (یا COP) میزان انرژی مفید تولید شده در برابر انرژی مصرفی را نشان میدهد. هرچه راندمان بالاتر باشد، مصرف انرژی کمتر و هزینههای عملیاتی کاهش مییابد. این موضوع بهویژه در مینی چیلر مسکونی اهمیت زیادی دارد، زیرا این سیستمها برای تأمین سرمایش واحدهای مسکونی بهصورت مداوم در فصلهای گرم سال کار میکنند و راندمان بالاتر میتواند به کاهش قابل توجه هزینه برق کمک کند.
طول عمر چیلر نیز به طراحی، انتخاب تجهیزات و کیفیت نگهداری وابسته است. یک مینی چیلر مسکونی که با قطعات باکیفیت طراحی شده و بهصورت منظم سرویس و نگهداری شود، میتواند سالها بدون مشکل کار کند و هزینههای تعمیرات و نگهداری را به شکل قابل توجهی کاهش دهد.
اجزای اصلی چیلر تراکمی
کمپرسور: وظیفه فشردهسازی گاز مبرد را دارد و قلب سیستم محسوب میشود.
کندانسور: انرژی گرمایی مبرد را به محیط منتقل میکند.
اواپراتور: محل تبادل حرارت با سیال سرد شونده است.
شیر انبساط: فشار مبرد را کاهش داده و باعث تبخیر مبرد در اواپراتور میشود. عملکرد صحیح شیر انبساط برای راندمان مطلوب پکیج چیلر آب خنک و برج خنک کن حیاتی است.
انواع چیلرها و محدوده ظرفیت
| کاربرد معمول | محدوده ظرفیت (تن تبرید) | کمپرسور | نوع چیلر |
|---|---|---|---|
| صنایع بزرگ و مراکز داده | 50–1000 | اسکرو | تراکمی اسکرو |
| ساختمانهای اداری و کوچک | 5–200 | پیستونی | تراکمی پیستونی |
| نیروگاه و صنایع سنگین | 300–3000 | سانتریفیوژ | تراکمی سانتریفیوژ |
مبانی علمی چرخه تراکمی
چرخه تبرید تراکمی بر اساس اصول ترمودینامیک انجام میشود. گاز مبرد پس از فشرده شدن در کمپرسور، وارد کندانسور میشود و گرما را به محیط منتقل میکند. سپس از طریق شیر انبساط به اواپراتور وارد شده و با جذب گرما از سیال، سرد میشود.
COP ساده:
COP = Q_cooling / W_input
Q_cooling: سرمایش تولید شده (کیلووات)
W_input: توان مصرفی کمپرسور (کیلووات)
در چیلرهای تراکمی آبخنک اسکرو اینورتر مقدار W_input بهدلیل کنترل دور کمپرسور کاهش یافته و همین موضوع باعث افزایش ضریب عملکرد (COP) میشود.
کاربردهای چیلر صنعتی
چیلرهای صنعتی در بسیاری از حوزهها کاربرد دارند (از جمله مدلهایی مانند چیلر تراکمی هوا خنک اسکرو):
صنایع غذایی و دارویی: حفظ دمای دقیق در تولید و ذخیرهسازی.
صنایع پالایشگاهی و پتروشیمی: کاهش دمای فرآیندهای شیمیایی حساس.
ساختمانهای اداری و تجاری بزرگ: تأمین سرمایش مطبوع و یکنواخت.
مراکز داده و سرور: خنک کردن تجهیزات الکترونیکی برای جلوگیری از خرابی.
نکات کلیدی برای انتخاب چیلر
ظرفیت سرمایشی دقیق و مطابق با نیاز.
نوع کمپرسور و قابلیت سرویس آسان.
راندمان انرژی و COP بالا.
انعطافپذیری در محدوده دمایی و فشار.
عوامل تأثیرگذار بر طول عمر چیلر
| توضیح | عامل |
|---|---|
| بازدید منظم و تعویض فیلتر و روغن کمپرسور | نگهداری دورهای |
| انتخاب مبرد مناسب و با فشار کاری استاندارد | کیفیت مبرد |
| دما، رطوبت و آلودگی هوا | شرایط محیطی |
| جریان سیال مناسب و طراحی اواپراتور و کندانسور | طراحی سیستم |
نکات علمی و توصیه های عملی
- کاهش دمای کندانسور به شکل بهینه باعث افزایش COP میشود (بهویژه در سیستمهایی مانند چیلر تراکمی هوا خنک اسکرو اینورتر).
- کنترل دبی جریان سیال در اواپراتور از یخزدگی و کاهش راندمان جلوگیری میکند.
- استفاده از مبرد با خواص ترمودینامیکی مناسب، عمر تجهیزات و عملکرد سیستم را بهبود میبخشد.
فرمول ظرفیت سرمایش:
Q = m × Cp × ΔT
Q: ظرفیت سرمایش (کیلووات)
m: دبی جرمی سیال (kg/s)
Cp: ظرفیت حرارتی ویژه سیال (kJ/kg.K)
ΔT: اختلاف دما بین ورودی و خروجی اواپراتور (°C)
معیارهای انتخاب چیلر و تحلیل راندمان
انتخاب چیلر صنعتی: اصول و عوامل کلیدی
انتخاب یک چیلر تراکمی صنعتی صحیح نیازمند بررسی دقیق عوامل متعدد است. این عوامل شامل ظرفیت سرمایشی مورد نیاز، نوع کمپرسور، نوع مبرد، دبی جریان سیال، نوع و راندمان اواپراتور، محدوده دمایی و فشار کاری هستند. توجه به این پارامترها باعث افزایش طول عمر تجهیزات و کاهش هزینههای عملیاتی میشود.
ظرفیت سرمایشی چیلر و نحوه محاسبه
ظرفیت سرمایشی چیلر باید دقیقاً با نیاز فرآیند یا ساختمان مطابقت داشته باشد. محاسبه ظرفیت سرمایشی بر اساس جریان سیال، اختلاف دما و ظرفیت حرارتی سیال انجام میشود و همچنین در نظر گرفتن شرایط عملکرد کندانسور در راندمان نهایی سیستم تأثیر قابل توجهی دارد.
ظرفیت سرمایش دقیق:
Q = m × Cp × ΔT
Q: ظرفیت سرمایش (کیلووات)
m: دبی جرمی سیال (kg/s)
Cp: ظرفیت حرارتی ویژه سیال (kJ/kg.K)
ΔT: اختلاف دما بین ورودی و خروجی اواپراتور (°C)
نوع کمپرسور و تأثیر آن بر راندمان
انواع کمپرسور شامل پیستونی، اسکرو و سانتریفیوژ هستند. انتخاب کمپرسور مناسب در کنار طراحی مناسب مبدل حرارتی چیلر باعث افزایش راندمان و کاهش استهلاک سیستم میشود:
کمپرسور پیستونی: برای ظرفیت پایین و تعمیر آسان مناسب است.
کمپرسور اسکرو: برای ظرفیت متوسط و پایدار در صنایع بزرگ مناسب است.
کمپرسور سانتریفیوژ: برای ظرفیت بالا و کاربردهای صنعتی سنگین مناسب است.
تأثیر مبرد بر راندمان و طول عمر
نوع مبرد مصرفی مستقیماً بر راندمان، فشار کاری و طول عمر کمپرسور تأثیر دارد. انتخاب مبرد با فشار کاری مناسب و خواص ترمودینامیکی مطلوب باعث کاهش مصرف انرژی و افزایش طول عمر تجهیزات میشود (بهخصوص در سیستمهایی مانند چیلر تراکمی هوا خنک اسکرال).
تحلیل راندمان چیلر
راندمان یا COP واقعی چیلر با توجه به توان سرمایشی تولید شده و توان مصرفی کمپرسور تعیین میشود:
COP واقعی:
COP_actual = Q_cooling / W_input
Q_cooling: سرمایش تولید شده (کیلووات)
W_input: توان مصرفی کمپرسور (کیلووات)
افزایش COP به معنای بهرهوری بیشتر سیستم است. عواملی مانند دمای محیط، فشار کندانسور و دبی جریان مبرد در راندمان واقعی تأثیرگذار هستند.
مقایسه راندمان انواع کمپرسورها
| کاربرد مناسب | راندمان (COP) | محدوده ظرفیت | نوع کمپرسور |
|---|---|---|---|
| ساختمانهای کوچک و متوسط | 3–5 | 5–200 تن | پیستونی |
| صنایع و مراکز داده | 4–6 | 50–1000 تن | اسکرو |
| نیروگاهها و صنایع سنگین | 5–7 | 300–3000 تن | سانتریفیوژ |
بیشتر بخوانید: اواپراتور خشک چیلر هواخنک: راهکار بهداشتی و بدون آلودگی برای عملکرد ایمن و بهینه سیستم های تبرید
دبی جریان و اثر آن بر عملکرد
دبی جریان سیال سرمایشی (آب یا گلیکول) باید دقیقاً با ظرفیت چیلر تنظیم شود. جریان بیش از حد یا کم باعث کاهش راندمان و افزایش استهلاک تجهیزات میشود؛ این موضوع در سیستمهای کوچکتر مثل مینی چیلر کم صدا حساستر هم هست.
جریان سیال:
m = ρ × V_dot
m: دبی جرمی (kg/s)
ρ: چگالی سیال (kg/m³)
محدوده دمایی و فشار کاری
چیلر باید در محدوده دمایی و فشار طراحی شده کار کند. فشار بیش از حد میتواند باعث آسیب به کمپرسور و کاهش عمر سیستم شود. استفاده از سنسورها و کنترلکنندهها، فشار و دما را در محدوده امن نگه میدارد.
محدوده عملیاتی چیلرهای تراکمی
| توضیح | محدوده عملیاتی معمول | پارامتر |
|---|---|---|
| جلوگیری از یخ زدگی و حفظ راندمان | 5–15°C | دمای اواپراتور |
| انتقال گرما به محیط بهینه | 30–45°C | دمای کندانسور |
| بسته به نوع کمپرسور و مبرد | 5–20 bar | فشار کاری مبرد |
| بر اساس ظرفیت چیلر و نوع فرآیند | 0.5–3 m³/s | دبی جریان سیال |
بیشتر بخوانید: میزان نویز کمپرسور چیلر تراکمی صنعتی و روشهای کاهش صدا در سیستمهای سرمایشی
نکات تخصصی انتخاب چیلر
ظرفیت چیلر دقیق و با حاشیه ایمنی 5–10٪ انتخاب شود.
نوع کمپرسور با توجه به ظرفیت و شرایط نگهداری انتخاب شود.
مبرد مناسب بر اساس فشار کاری و خواص ترمودینامیکی انتخاب شود.
کنترل جریان و دما با سنسورها و سیستمهای خودکار انجام شود.
استفاده از نمودارها و جداول انتخابی برای مقایسه پارامترها توصیه میشود.
دبی حجمی سیال (m³/s)
در ظرفیتهای متوسط تا بالا، ترکیب پکیج چیلر آب خنک با برج خنک کن مدار باز بهعنوان یک راهکار بهینه از نظر مصرف انرژی و پایداری عملکرد، در طراحیها مورد توجه قرار میگیرد.
نگهداری و افزایش طول عمر چیلر
اهمیت نگهداری و سرویس دورهای
نگهداری اصولی چیلرهای تراکمی صنعتی فقط به معنی جلوگیری از خرابی نیست؛ بلکه مستقیماً روی راندمان انرژی، کاهش هزینههای بهرهبرداری و حتی عملکرد در حالت گرمایش (در سیستمهای هیتپمپ یا چیلرهای معکوس) تأثیر میگذارد. سرویس منظم باعث میشود سیستم در هر دو حالت سرمایش و گرمایش، پایدار و بهینه کار کند.
نگهداری به دو دسته تقسیم میشود:
نگهداری پیشگیرانه: انجام چکهای دورهای برای پیشگیری از خرابی
نگهداری اصلاحی: تعمیر یا تعویض قطعات پس از بروز مشکل
برنامه نگهداری دورهای چیلر
یک برنامه سرویس دورهای شامل موارد زیر است:
بررسی فشار و دمای کندانسور و اواپراتور
کنترل دبی جریان سیال و دمای خروجی
بررسی و تعویض فیلترها و روانکار کمپرسور
تست نشتی مبرد و اصلاح فشار سیستم
بررسی وضعیت شیر انبساط و عملکرد کنترلرها
در مقیاسهای کوچکتر مانند مینی چیلرهای اداری–تجاری نیز رعایت همین موارد، به حفظ عملکرد بهینه سیستم کمک میکند.
چکلیست نگهداری ماهانه و سالانه
| هدف | فعالیت | دوره |
|---|---|---|
| حفظ راندمان و جلوگیری از استهلاک | بررسی فشار و دما | ماهانه |
| جلوگیری از یخ زدگی و کاهش COP | کنترل دبی جریان و اختلاف دما | ماهانه |
| افزایش عمر اواپراتور و کندانسور | تمیز کردن فیلترها و کندانسور | سه ماهه |
| کاهش سایش و افزایش طول عمر | بررسی و تعویض روانکار کمپرسور | شش ماهه |
| جلوگیری از خرابی جدی و کاهش مصرف انرژی | تست نشتی مبرد و سرویس کامل سیستم | سالانه |
بیشتر بخوانید: تحلیل ترمودینامیکی و طراحی کندانسور هوایی در سیستمهای تبرید و چیلر
روش های عملی افزایش طول عمر چیلر
کنترل فشار کاری کمپرسور: فشار بیش از حد باعث آسیب به کمپرسور و کاهش عمر مفید سیستم میشود.
حفظ دمای بهینه کندانسور: دمای بالا راندمان را کاهش و دمای پایین احتمال یخ زدگی اواپراتور را افزایش میدهد.
تمیزکاری اواپراتور و کندانسور: رسوب و گرد و غبار باعث کاهش تبادل حرارت و افزایش مصرف انرژی میشود.
تعویض مبرد مناسب: استفاده از مبرد با کیفیت و فشار کاری استاندارد طول عمر کمپرسور را افزایش میدهد.

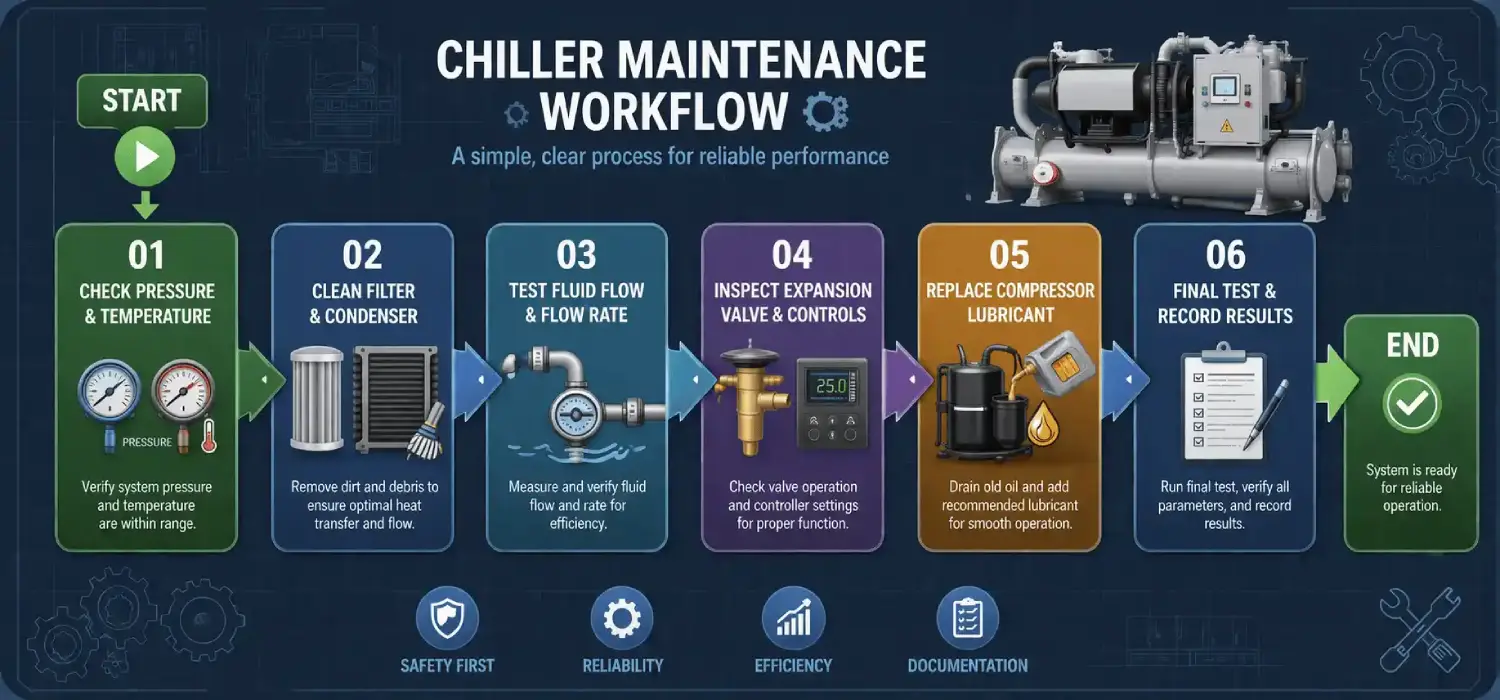

نمودار جریان کاری نگهداری چیلر
یک نمودار ساده جریان کاری سرویس و نگهداری میتواند روند کار را برای تکنسین واضح کند:
- شروع → بررسی فشار و دما
تمیزکاری فیلتر و کندانسور
تست جریان سیال و دبی
بررسی شیر انبساط و کنترلرها
تعویض روانکار کمپرسور
تست نهایی و ثبت نتایج → پایان
شاخص های عملکرد نگهداری
COP واقعی: بررسی تغییرات راندمان پس از هر سرویس
فشار کاری مبرد: بررسی نوسانات فشار در محدوده استاندارد
دمای خروجی اواپراتور: حفظ دمای هدف و جلوگیری از افت راندمان
شاخص طول عمر (تخمینی):
L = L_design × (COP_actual / COP_nominal)
L: طول عمر تخمینی چیلر
L_design: طول عمر طراحی شده (سال)
COP_actual: COP اندازهگیری شده پس از سرویس
COP_nominal: COP طراحی شده
نکات کلیدی برای نگهداری مفید
استفاده از دستورالعمل سازنده برای تمام قطعات و مبردها الزامی است.
ثبت سوابق نگهداری و نتایج تستها به پیشبینی خرابیها کمک میکند.
نگهداری منظم باعث کاهش هزینههای اصلاحی و افزایش بهرهوری انرژی میشود.
در تجهیزاتی مانند چیلر تراکمی آب خنک اسکرو، به دلیل عملکرد مداوم و ظرفیت بالا، رعایت دقیق این نکات تأثیر مستقیمی بر پایداری سیستم و طول عمر کمپرسور دارد.
