بررسی خطاهای رایج در انتخاب منبع انبساط و پیامدهای آن بر عملکرد چیلر

مهندسی بر یک اشتباه پرهزینه در سیستم های سرمایش

در بسیاری از پروژه‌های صنعتی و ساختمانی، زمانی که صحبت از طراحی سیستم چیلر می‌شود، تمرکز اصلی روی انتخاب کمپرسور، کندانسور چیلر یا اواپراتور قرار می‌گیرد؛ اما تجربه مهندسی نشان می‌دهد که یکی از پنهان‌ترین و در عین حال پرهزینه‌ترین خطاها، انتخاب نادرست منبع انبساط است.

منبع انبساط (Expansion Tank) یا مخزن انبساط، قلب سیستم کنترل فشار مدار آب چیلر است. اگر این تجهیز به‌درستی انتخاب نشود، پیامدهایی مانند نوسان فشار، کاویتاسیون پمپ، تریپ‌های مکرر چیلر، افت راندمان انرژی و حتی آسیب به مبدل‌های حرارتی اجتناب‌ناپذیر خواهد بود.

منبع انبساط چیست و چرا در مدار چیلر حیاتی است؟

در مدارهای بسته سرمایشی، سیال (معمولاً آب یا آب‌گلیکول) هنگام افزایش دما دچار انبساط حجمی می‌شود. اگر این افزایش حجم مدیریت نشود، فشار سیستم به‌شدت افزایش یافته و تعادل هیدرولیکی مدار از بین می‌رود. این مسئله در سیستم‌های بزرگ مانند چیلر تراکمی آب خنک اسکرو اینورتر اهمیت دوچندانی پیدا می‌کند، زیرا فشار ناپایدار می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.

منبع انبساط بسته یا منبع بالشتکی، به‌عنوان یک سیستم جبران انبساط عمل می‌کند و تغییرات حجمی سیال را جذب می‌کند تا فشار در محدوده طراحی باقی بماند.

به زبان ساده:
اگر منبع انبساط درست انتخاب نشود، حتی یک چیلر تراکمی آب خنک اسکرو اینورتر نیز هرگز عملکرد پایدار نخواهد داشت.

مبانی ترمودینامیکی انبساط سیال در مدار چیلر

برای درک اهمیت انتخاب صحیح مخزن انبساط، ابتدا باید پدیده انبساط حجمی آب را بررسی کنیم. این موضوع در سیستم‌هایی مانند پکیج چیلر + برج خنک کن بسیار حیاتی است، زیرا افزایش حجم سیال می‌تواند فشار کاری مدار را به‌شدت تغییر دهد و تعادل هیدرولیکی کل سیستم را تحت تأثیر قرار دهد.

 قانون انبساط حجمی سیال

 رابطه انبساط حجمی

ΔV = V × β × ΔT

که در آن:

• ΔV = تغییر حجم سیال

• V = حجم اولیه سیستم

• β = ضریب انبساط حجمی سیال

• ΔT = تغییر دما

این رابطه نشان می‌دهد که حتی تغییر دمای 15 تا 20 درجه در مدار چیلر می‌تواند افزایش حجم قابل‌توجهی ایجاد کند.

رابطه فشار و حجم در منبع انبساط دیافراگمی

در منابع انبساط بسته (دیافراگمی)، گاز فشرده‌شده نقش جذب تغییر حجم را دارد. این اصل به‌ویژه در سیستم‌هایی مانند چیلر تراکمی هوا خنک اسکرال اهمیت دارد، چرا که فشار ناپایدار می‌تواند عملکرد کمپرسور و انتقال حرارت را تحت تأثیر قرار دهد.

قانون بویل (رفتار گاز داخل منبع)

P1 × V1 = P2 × V2

اگر حجم گاز کاهش یابد، فشار افزایش پیدا می‌کند. بنابراین انتخاب اشتباه حجم منبع، مستقیماً باعث افزایش فشار کاری سیستم خواهد شد.

چرا انتخاب اشتباه منبع انبساط، عملکرد چیلر را مختل می‌کند؟

 افزایش فشار استاتیک مدار

اگر حجم منبع کمتر از مقدار موردنیاز باشد، هنگام افزایش دما:

• فشار سیستم بالا می‌رود

• شیر اطمینان باز می‌شود

• آب از مدار تخلیه می‌شود

• اپراتور مجبور به هواگیری مکرر می‌شود

نتیجه: بی‌ثباتی کامل مدار، که حتی در سیستم‌های مدرن مانند چیلر تراکمی هواخنک اسکرو اینورتر می‌تواند باعث کاهش COP و نوسان عملکرد کمپرسور شود.

 ایجاد کاویتاسیون در پمپ چیلر

زمانی که فشار در نقاط مکش پمپ کاهش پیدا کند، حباب‌های بخار تشکیل می‌شوند و باعث تخریب پروانه پمپ می‌شوند. این موضوع حتی در سیستم‌های کوچک مانند مینی چیلر کم صدا قابل مشاهده است، زیرا افت فشار ناشی از انتخاب نادرست منبع انبساط می‌تواند عملکرد پمپ و جریان آب را به‌شدت مختل کند.

شرط جلوگیری از کاویتاسیون

NPSH available > NPSH required

اگر انتخاب منبع انبساط باعث افت فشار در مکش شود، این شرط نقض خواهد شد.

تریپ‌های مکرر چیلر به دلیل نوسان فشار

سیستم‌های مدرن چیلر دارای سنسورهای فشار دقیق هستند. هرگونه نوسان خارج از محدوده طراحی می‌تواند منجر به:

• High Pressure Trip

• Low Pressure Alarm

• قطع کمپرسور

شود.

این اتفاق مستقیماً راندمان انرژی (COP) را کاهش می‌دهد.

سیستم‌های مدرن چیلر دارای سنسورهای فشار دقیق هستند. هرگونه نوسان خارج از محدوده طراحی می‌تواند منجر به:

• High Pressure Trip

• Low Pressure Alarm

• قطع کمپرسور

شود. این اتفاق مستقیماً راندمان انرژی (COP) را کاهش می‌دهد و حتی در سیستم‌های کوچک‌تر مانند مینی چیلر هوا خنک اداری - تجاری می‌تواند باعث وقفه در عملکرد و نیاز به تعمیرات مکرر شود.

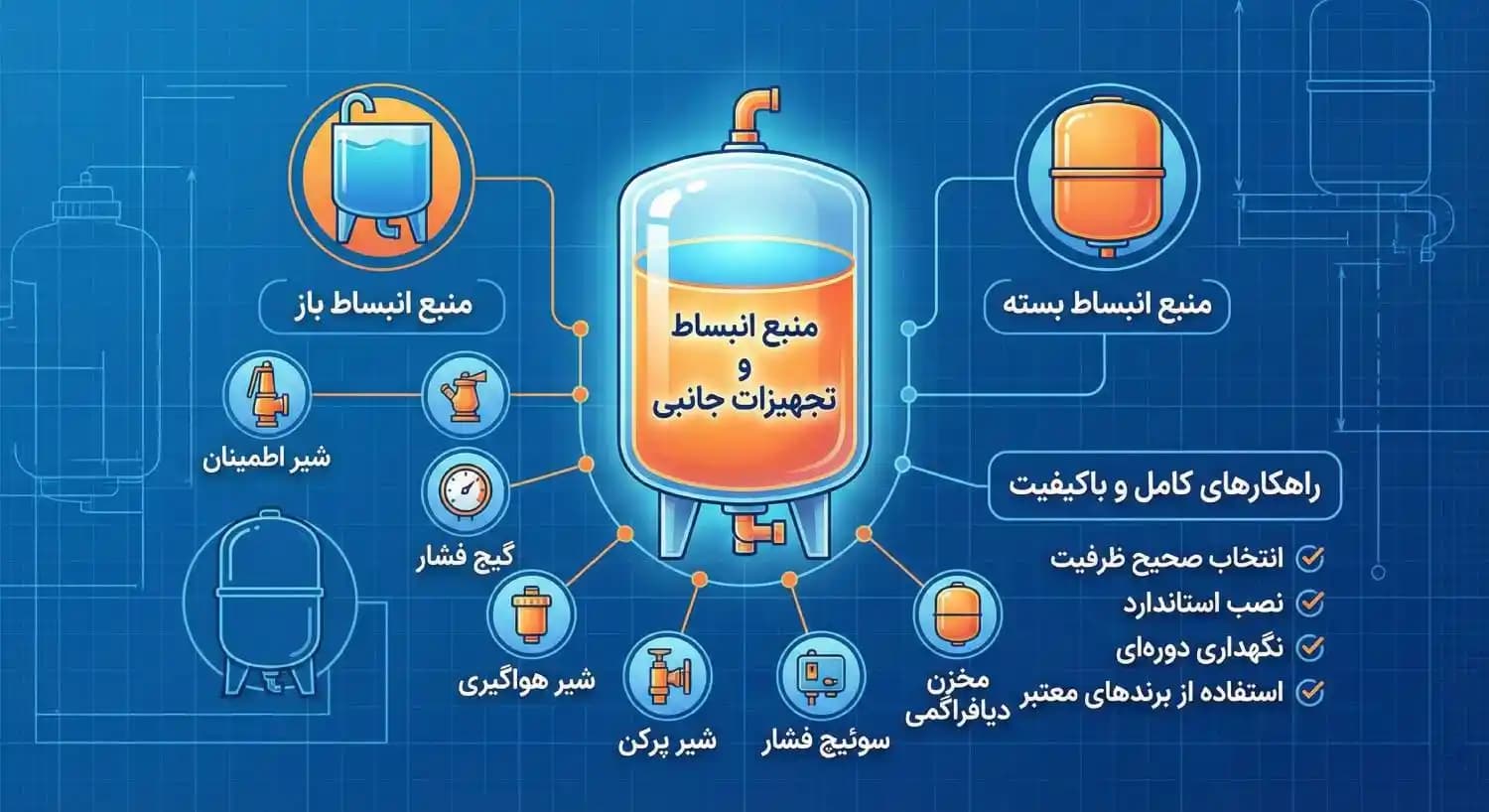

انواع منبع انبساط در سیستم‌های چیلر

مقایسه مهندسی منابع انبساط

در پروژه‌های صنعتی، استفاده از منبع انبساط دیافراگمی تحت فشار معمولاً بهترین انتخاب است؛ اما تنها در صورتی که محاسبه حجم آن دقیق انجام شود، می‌توان از مزایای کامل آن بهره برد. در چیلر تراکمی آب خنک اسکرو، این منبع تضمین می‌کند که فشار مدار پایدار باقی بماند و عمر مفید کمپرسور و مبدل‌های حرارتی افزایش یابد.

پارامترهای کلیدی در انتخاب صحیح منبع انبساط چیلر

برای جلوگیری از خطاهای رایج در انتخاب مخزن انبساط، باید این پارامترها به‌دقت محاسبه شوند:

حجم کل مدار (Total System Volume)

شامل:

• لوله‌ها

• اواپراتور

• مبدل‌ها

• کویل‌ها

 حداکثر اختلاف دما (ΔT)

در بسیاری از سیستم‌های چیلر صنعتی، اختلاف دمای رفت و برگشت بین ۵ تا ۱۲ درجه است، اما دمای راه‌اندازی می‌تواند اختلاف بیشتری ایجاد کند. این موضوع در چیلر تراکمی آب خنک اسکرال مستقیماً روی حجم موردنیاز منبع انبساط اثر می‌گذارد.

فشار پیش‌شارژ (Pre-Charge Pressure)

فشار اولیه گاز داخل منبع باید متناسب با ارتفاع استاتیک ساختمان تنظیم شود.

فشار استاتیک ستون آب

P = ρ × g × h

که در آن:

• ρ = چگالی آب

• g = شتاب گرانش

• h = ارتفاع ستون آب

اثر منبع انبساط بر راندمان انرژی چیلر

بسیاری تصور می‌کنند منبع انبساط فقط یک تجهیز جانبی است؛ اما در واقع نقش آن در پایداری هیدرولیکی، مستقیماً بر راندمان چیلر اثر می‌گذارد.

اگر فشار سیستم ناپایدار باشد:

• دبی طراحی تغییر می‌کند

• انتقال حرارت در اواپراتور کاهش می‌یابد

• کمپرسور تحت تنش بیشتری کار می‌کند

• مصرف انرژی افزایش می‌یابد

در سیستم‌های مدرن مانند پکیج چیلر آب خنک - برج خنک کن مدار بسته، انتخاب صحیح و تنظیم دقیق منبع انبساط باعث می‌شود COP سیستم حفظ شده و مصرف انرژی بهینه باقی بماند. این امر مخصوصاً در پروژه‌های صنعتی و مجتمع‌های بزرگ که هزینه برق بالا است، اهمیت زیادی دارد.

ارتباط انتخاب منبع انبساط با طول عمر تجهیزات

انتخاب اشتباه منبع انبساط می‌تواند باعث:

• استهلاک پمپ‌ها

• خوردگی زودرس مبدل

• نشتی در اتصالات

• کاهش عمر کمپرسور

شود.

در پروژه‌های صنعتی، هزینه تعویض یک کمپرسور چندین برابر هزینه انتخاب صحیح یک مخزن انبساط مناسب است. این موضوع حتی در چیلر تراکمی هوا خنک اسکرال نیز اهمیت ویژه دارد، زیرا نوسان فشار و عملکرد نامناسب منبع انبساط می‌تواند عمر مفید کمپرسور و تجهیزات جانبی را به شدت کاهش دهد.

یک نگاه مهندسی به اشتباهات رایج در انتخاب منبع انبساط برای چیلر

در پروژه‌های واقعی، خطاهای زیر بسیار دیده می‌شود:

• انتخاب منبع صرفاً بر اساس تجربه قبلی

• عدم محاسبه دقیق حجم کل مدار

• نادیده گرفتن تغییرات دمایی واقعی

• تنظیم نادرست فشار پیش‌شارژ

• عدم توجه به استانداردهای طراحی

همین اشتباهات ساده، می‌تواند عملکرد یک چیلرتراکمی چند میلیاردی را مختل کند.

 محاسبه نکردن حجم واقعی مدار چیلر

در بسیاری از پروژه‌ها، حجم سیستم به‌صورت تقریبی برآورد می‌شود. طراح حجم لوله‌ها را تخمین می‌زند، حجم اواپراتور را از کاتالوگ برمی‌دارد و از کنار حجم کویل‌ها و مبدل‌های صفحه‌ای عبور می‌کند.

اما واقعیت این است که حتی 10٪ خطا در محاسبه حجم کل مدار، می‌تواند منجر به کم‌بودن حجم منبع انبساط شود.

پیامد فنی:

وقتی حجم منبع کمتر از مقدار موردنیاز باشد:

• فشار سیستم هنگام افزایش دما سریع بالا می‌رود

• شیر اطمینان باز می‌شود

• آب تخلیه می‌شود

• هوا وارد مدار می‌شود

نتیجه؟
مدار از حالت پایدار خارج می‌شود و حتی مینی چیلر هوا خنک اداری - تجاری نیز با نوسان فشار کار می‌کند و عملکرد سیستم کاهش می‌یابد.

نادیده گرفتن حداکثر ΔT واقعی سیستم

بسیاری از طراحان، فقط اختلاف دمای نامی رفت و برگشت (مثلاً 7 درجه) را در نظر می‌گیرند. اما هنگام راه‌اندازی اولیه یا در شرایط بار جزئی، اختلاف دمای واقعی می‌تواند بسیار بیشتر باشد. این موضوع در مینی چیلر هوا خنک مسکونی اهمیت ویژه‌ای پیدا می‌کند، چرا که سیستم‌های کوچک معمولاً انعطاف کمتری در برابر ΔT اضافی دارند.

طبق رابطه انبساط حجمی:

 نام فرمول: افزایش حجم ناشی از تغییر دما

ΔV = V × β × ΔT

اگر ΔT واقعی دو برابر مقدار طراحی باشد، تغییر حجم نیز دو برابر خواهد شد.

اثر روی عملکرد چیلر:

افزایش ناگهانی فشار می‌تواند باعث فعال شدن آلارم‌های High Pressure شود و کمپرسور را از مدار خارج کند. این اتفاق به‌ویژه در چیلرهای اسکرال و اسکرو حساس‌تر است.

تنظیم اشتباه فشار پیش‌شارژ منبع انبساط

در منابع انبساط دیافراگمی، فشار پیش‌شارژ (Pre-Charge Pressure) باید متناسب با ارتفاع استاتیک ساختمان تنظیم شود.

اما در عمل:

• یا کارخانه مقدار پیش‌فرض را تنظیم می‌کند

• یا نصاب بدون محاسبه آن را تغییر می‌دهد

اگر فشار پیش‌شارژ کمتر از مقدار موردنیاز باشد، منبع عملاً در پایین مدار وارد مدار نمی‌شود.
اگر بیشتر باشد، آب به‌درستی وارد مخزن نمی‌شود.

نام فرمول: فشار استاتیک ستون آب

P = ρ × g × h

بی‌توجهی به این رابطه ساده، باعث اختلال در کنترل فشار مدار چیلر خواهد شد.

انتخاب منبع انبساط فقط بر اساس ظرفیت اسمی چیلر

یکی از رایج‌ترین اشتباهات این است که طراح تصور می‌کند:

«برای چیلر 200 تن، منبع انبساط فلان حجم کافی است.»

اما حجم منبع انبساط ارتباط مستقیم با ظرفیت تبرید ندارد؛ بلکه تابع حجم آب در مدار است.

دو چیلر با ظرفیت یکسان ممکن است حجم مدار کاملاً متفاوتی داشته باشند.

پیامد هیدرولیکی:

انتخاب اشتباه باعث می‌شود سیستم در بار کامل پایدار باشد اما در بار جزئی دچار نوسان شود.

این همان جایی است که راندمان انرژی به‌شدت افت می‌کند.

بی‌توجهی به رفتار دینامیکی سیستم

سیستم‌های مدرن چیلر دارای:

• پمپ دور متغیر

• کنترل هوشمند فشار

• ولوهای کنترلی دو راهه

هستند.

اگر منبع انبساط به‌درستی انتخاب نشود، در هنگام تغییرات ناگهانی دبی، فشار مدار به‌شدت نوسان می‌کند.

این نوسان باعث می‌شود:

• سنسورهای فشار سیگنال ناپایدار بدهند

• کنترلر چیلر بار را اشتباه تنظیم کند

• کمپرسور تحت استرس کار کند

در بلندمدت، این وضعیت عمر کمپرسور را کاهش می‌دهد.

جدول تحلیلی خطاهای رایج در انتخاب منبع انبساط

بیشتر بخوانید: طراحی و انتخاب فن کندانسور بر اساس دبی هوا، افت فشار و ظرفیت دفع حرارت در چیلرهای صنعتی

تجربه واقعی استفاده صنعتی منبع انبساط

در یک پروژه صنعتی با چیلر 350 تن تبرید، طراح از منبع انبساط 300 لیتری استفاده کرد؛ زیرا در پروژه قبلی همین حجم جواب داده بود.

اما این پروژه دارای:

• لوله‌کشی گسترده‌تر

• کویل‌های بیشتر

• اختلاف ارتفاع 18 متربود.

در زمان راه‌اندازی:

• فشار سیستم هنگام افزایش دما بالا رفت

• شیر اطمینان چندین بار عمل کرد

• هوا وارد مدار شد

• پمپ‌ها دچار صدای غیرعادی شدند

پس از بررسی مشخص شد حجم واقعی موردنیاز حدود 520 لیتر بوده است.

نتیجه اشتباه انتخاب:

• سه بار تریپ کمپرسور

• خرابی یک پمپ

• توقف تولید کارخانه برای 12 ساعت

هزینه نهایی چند صد میلیون تومان؛ فقط به دلیل انتخاب اشتباه منبع انبساط.

چیلر آب به آب چگونه باعث افزایش راندمان سیستم سرمایشی می شود؟

تحلیل رابطه فشار نامتعادل و راندمان چیلر

وقتی فشار سیستم از محدوده طراحی خارج شود:

 دبی تغییر می‌کند
 انتقال حرارت در اواپراتور چیلر کاهش می‌یابد
کمپرسور برای جبران، بیشتر کار می‌کند
مصرف انرژی افزایش می‌یابد

می‌توان این روند را به‌صورت مفهومی چنین نمایش داد:

افزایش نوسان فشار → کاهش پایداری جریان → افت انتقال حرارت → افزایش بار کمپرسور → کاهش COP

این چرخه معیوب، دقیقاً نتیجه انتخاب اشتباه مخزن انبساط است.

اثر خطاهای انتخاب منبع انبساط بر مصرف انرژی

در سیستم‌هایی که فشار پایدار نیست:

• پمپ‌ها با توان بالاتر کار می‌کنند

• کمپرسور بیشتر استارت می‌زند

• سیستم وارد سیکل‌های کوتاه (Short Cycling) می‌شود

Short Cycling یکی از مهم‌ترین عوامل کاهش عمر کمپرسور است. این موضوع در چیلر تراکمی هوا خنک به‌خصوص اهمیت پیدا می‌کند، چرا که افزایش تعداد استارت‌ها و سیکل‌های کوتاه می‌تواند مصرف انرژی را به شکل قابل توجهی بالا ببرد و راندمان سیستم را کاهش دهد.

طراحی صحیح منبع انبساط برای جلوگیری از اختلال عملکرد چیلر

در بالا، دیدیم که چگونه انتخاب اشتباه منبع انبساط می‌تواند عملکرد چیلر را دچار نوسان، افت راندمان و حتی خرابی تجهیزات کند.
در این فاز وارد بخش کاملاً مهندسی می‌شویم: طراحی و محاسبه دقیق منبع انبساط برای سیستم چیلر صنعتی.

هدف این بخش این است که شما بتوانید در یک پروژه واقعی، بدون حدس و تجربه‌محوری، حجم صحیح Expansion Tank را محاسبه و انتخاب کنید.

 تعیین حجم کل مدار (Total System Volume)

حجم کل مدار شامل موارد زیر است:

• حجم لوله‌های رفت و برگشت

• حجم اواپراتور چیلر

• حجم مبدل‌های صفحه‌ای

• حجم کویل‌های هواساز

• حجم مخازن بافر (در صورت وجود)

محاسبه حجم لوله‌ها

حجم سیال داخل لوله

V = π × (D² / 4) × L

که در آن:

• D = قطر داخلی لوله

• L = طول کل لوله

• V = حجم آب داخل لوله

بی‌دقتی در این مرحله یکی از ریشه‌های اصلی خطای انتخاب منبع انبساط است.

تعیین حداکثر تغییر دمای سیستم (ΔT واقعی)

باید بدترین شرایط را در نظر بگیریم، نه فقط حالت نامی.

در چیلرهای صنعتی، اختلاف دمای طراحی ممکن است 7 درجه باشد، اما در راه‌اندازی اولیه یا توقف ناگهانی سیستم، اختلاف دما می‌تواند به 20 درجه برسد.

 انبساط حجمی آب

ΔV = V × β × ΔT

• β برای آب در محدوده 5 تا 60 درجه تقریباً 0.0004 تا 0.0006 است.

• انتخاب مقدار محافظه‌کارانه باعث جلوگیری از کم‌بودن حجم منبع می‌شود.

 تعیین فشار استاتیک سیستم

فشار استاتیک تابع ارتفاع ستون آب است.

 فشار استاتیک

P = ρ × g × h

برای سادگی در طراحی تأسیسات:

هر 10 متر ارتفاع ≈ 1 بار فشار

اگر ساختمان 30 متر ارتفاع داشته باشد، فشار استاتیک حدود 3 بار خواهد بود.

فشار پیش‌شارژ منبع انبساط باید حداقل برابر فشار استاتیک پایین‌ترین نقطه سیستم باشد.

بیشتر بخوانید: چطور هواساز مناسب هتل و مهمان پذیر انتخاب کنیم و از نوسان دما جلوگیری کنیم؟

 محاسبه حجم مؤثر منبع انبساط دیافراگمی

در منابع دیافراگمی، کل حجم مخزن قابل استفاده نیست.
بخشی از آن توسط گاز اشغال شده و طبق قانون بویل تغییر می‌کند.

قانون بویل برای محاسبه حجم مؤثر

P1 × V1 = P2 × V2

برای طراحی عملی، رابطه زیر استفاده می‌شود:

حجم منبع انبساط دیافراگمی

Ve = (V × β × ΔT) / ((Pmax / Pmin) - 1)

که در آن:

• Ve = حجم موردنیاز منبع

• V = حجم کل مدار

• Pmax = حداکثر فشار مجاز

• Pmin = فشار پیش‌شارژ تنظیم‌شده

این رابطه کلیدی‌ترین فرمول در طراحی صحیح منبع انبساط برای چیلر است.

مثال عددی واقعی طراحی منبع انبساط

فرضیات پروژه صنعتی:

• حجم کل مدار = 10 مترمکعب

• ΔT = 20°C

• β = 0.0005

• فشار کاری حداقل (Pmin) = 3 bar

• فشار حداکثر مجاز (Pmax) = 6 bar

محاسبه تغییر حجم آب

تغییر حجم کل سیستم

ΔV = 10 × 0.0005 × 20

نتیجه:

ΔV = 0.1 مترمکعب
یعنی 100 لیتر افزایش حجم

 محاسبه حجم موردنیاز منبع

 حجم نهایی منبع انبساط

Ve = 0.1 / ((6 / 3) - 1)

Ve = 0.1 / (2 - 1)

Ve = 0.1 مترمکعب

یعنی حداقل 100 لیتر حجم مؤثر نیاز داریم.

اما چون کل حجم مخزن قابل استفاده نیست، معمولاً 30 تا 40 درصد ضریب اطمینان در نظر گرفته می‌شود.

بنابراین حجم پیشنهادی مخزن:

حدود 150 لیتر

بیشتر بخوانید: چگونه چیلر کم مصرف و با راندمان انرژی بالا برای صنایع انتخاب کنیم؟

جدول ضریب انبساط حجمی آب در دماهای مختلف

در سیستم‌های چیلر، معمولاً بازه 5 تا 60 درجه بررسی می‌شود.

نقش استانداردها در طراحی منبع انبساط

در پروژه‌های حرفه‌ای، طراحی باید مطابق استانداردهای بین‌المللی باشد:

• ASME Section VIII (طراحی مخازن تحت فشار)

• ISO 9001 (کنترل کیفیت ساخت)

• DIN 4807 (منابع انبساط دیافراگمی)

عدم توجه به این استانداردها می‌تواند خطرات ایمنی جدی ایجاد کند.

تحلیل اثر طراحی صحیح بر عملکرد چیلر

وقتی منبع انبساط به‌درستی طراحی شود:

• فشار مدار در تمام شرایط پایدار می‌ماند

• پمپ در محدوده ایمن کار می‌کند

• انتقال حرارت در اواپراتور چیلر بهینه می‌شود

• کمپرسور تحت تنش قرار نمی‌گیرد

• راندمان انرژی سیستم حفظ می‌شود

در واقع، طراحی صحیح منبع انبساط یعنی تثبیت ستون فقرات هیدرولیکی سیستم چیلر.
