در بعضی از فرآیندهای صنعتی مشکل اصلی این نیست که مبدل حرارتی در ابتدای راه اندازی چه مقدار انتقال حرارت انجام می دهد. مسئله زمانی جدی می شود که با گذشت زمان رسوب تشکیل شود، افت فشار تغییر کند یا شرایط سیال باعث کاهش عملکرد تجهیز شود. در چنین شرایطی انتخاب نوع مبدل باید بر اساس مشخصات واقعی فرآیند و هزینه های بهره برداری انجام شود.
مبدل حرارتی اسپیرال یکی از گزینه هایی است که برای برخی سرویس های صنعتی قابل بررسی است. ساختار مارپیچی کانال های جریان، مسیر عبور سیال را از طراحی بسیاری از مبدل های رایج متمایز می کند. این ساختار در بعضی کاربردها می تواند به انتقال حرارت مناسب و مدیریت بهتر جریان های مستعد رسوب کمک کند.
با این حال اسپیرال برای همه فرآیندها بهترین انتخاب نیست. دبی، دمای ورودی و خروجی، فشار کاری، بار حرارتی، افت فشار مجاز، ویسکوزیته، جنس سیال و روش تمیزکاری باید همزمان بررسی شوند.برای آشنایی کلی با ساختار و جایگاه این تجهیز در خانواده تجهیزات حرارتی، بهتر است مبحث مبدل های حرارتی را هم در ساختار محتوایی سایت ببینیم.

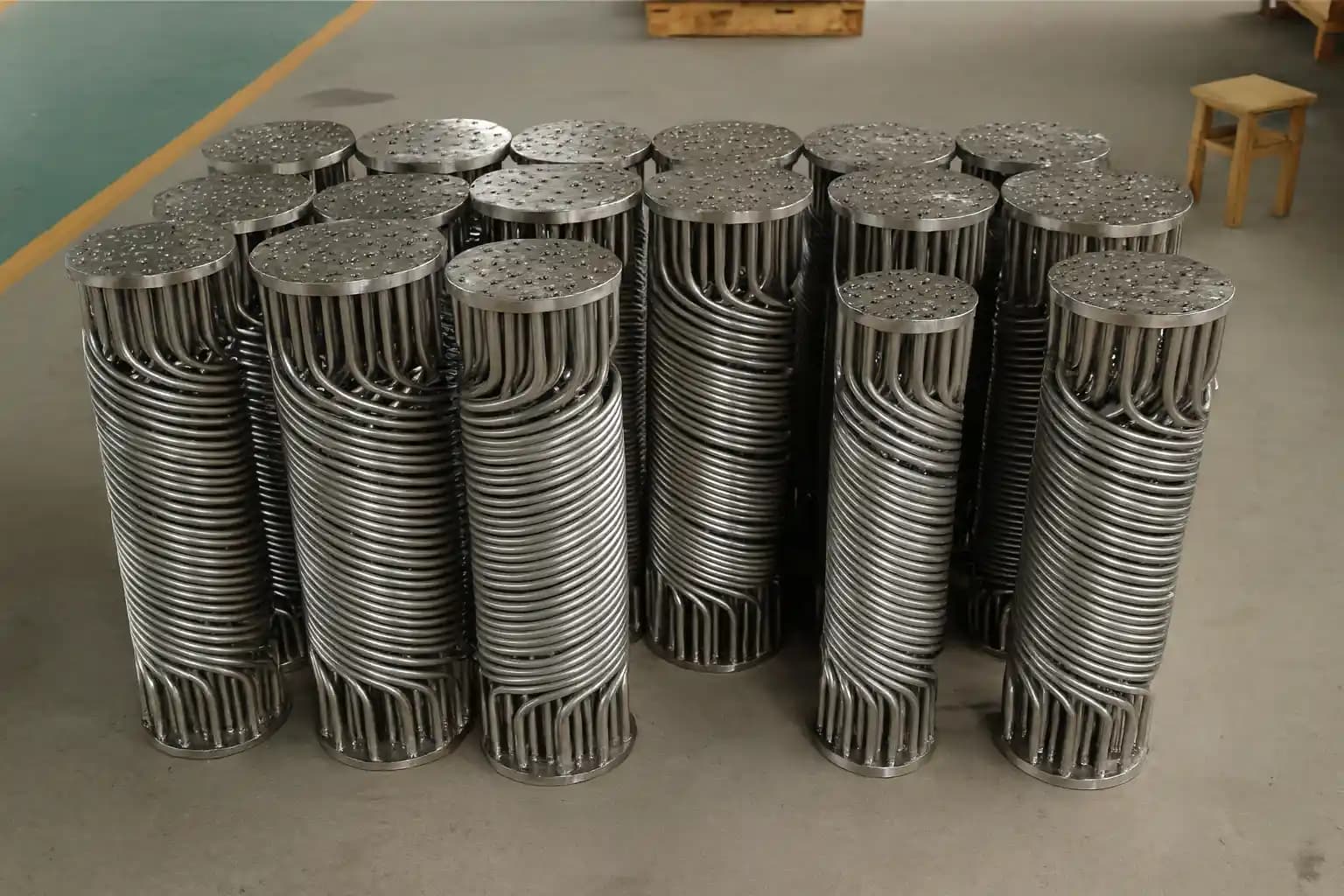

مبدل حرارتی اسپیرال چیست؟
مبدل حرارتی اسپیرال نوعی مبدل حرارتی سطحی است که معمولا از دو صفحه فلزی تشکیل می شود. این صفحات به شکل مارپیچ پیچیده می شوند و دو کانال جداگانه برای عبور سیال گرم و سیال سرد ایجاد می کنند.
دو جریان در کانال های مستقل حرکت می کنند و حرارت از طریق دیواره فلزی بین آنها منتقل می شود. در طراحی متداول این تجهیز، جریان ها در مسیرهای مارپیچی حرکت می کنند و آرایش نازل ها و مسیر ورود و خروج به شکل ساختار و کاربرد مبدل بستگی دارد.
نکته مهم این است که عملکرد مبدل فقط به سطح انتقال حرارت وابسته نیست. هندسه کانال، سرعت جریان، خواص فیزیکی سیال و افت فشار نیز در نتیجه نهایی نقش دارند. به همین دلیل نمی توان صرفا با عنوان «اسپیرال» یا یک ظرفیت اسمی درباره مناسب بودن تجهیز برای یک پروژه تصمیم گرفت.
برای مشاهده جایگاه این محصول در میان تجهیزات انتقال حرارت می توانید دسته بندی مبدل حرارتی اسپیرال را بررسی کنید.
ساختار مبدل حرارتی اسپیرال چگونه است؟
اجزای اصلی مبدل اسپیرال شامل صفحات انتقال حرارت، کانال های جریان، فاصله دهنده ها، نازل های ورودی و خروجی، درپوش ها و اجزای نگهدارنده و آب بندی است. جزئیات ساخت با توجه به نوع طراحی، فشار کاری و کاربرد تجهیز ممکن است متفاوت باشد.
مهم ترین بخش مبدل، کانال هایی هستند که سیال از آنها عبور می کند. عرض و فاصله کانال، طول مسیر، شکل جریان و شرایط توزیع سیال بر عملکرد حرارتی و هیدرولیکی اثر می گذارند.
اگر کانال متناسب با شرایط سیال طراحی نشود، ممکن است افت فشار بیش از حد مجاز شود یا انتقال حرارت مورد انتظار به دست نیاید. برای مثال افزایش سرعت جریان می تواند در بعضی شرایط انتقال حرارت را بهبود دهد؛ اما همزمان ممکن است افت فشار و توان مورد نیاز پمپ را افزایش دهد.
بنابراین طراحی مناسب باید میان سطح انتقال حرارت، سرعت جریان، افت فشار و محدودیت های مکانیکی تعادل ایجاد کند.
محاسبه ظرفیت حرارتی و سطح انتقال حرارت مبدل اسپیرال
برای انتخاب مبدل حرارتی اسپیرال، ابتدا باید مشخص شود چه مقدار حرارت باید از جریان گرم گرفته شود یا به جریان سرد انتقال پیدا کند. این مقدار که با نماد (Q) نشان داده می شود، بار حرارتی مبدل است و معمولا با استفاده از دبی جرمی، گرمای ویژه و تغییر دمای سیال محاسبه می شود.
رابطه محاسبه بار حرارتی یک سیال به شکل زیر است:
در این رابطه m دبی جرمی سیال بر حسب کیلوگرم بر ثانیه، (C_p) گرمای ویژه بر حسب ژول بر کیلوگرم کلوین و اختلاف دما بر حسب کلوین یا درجه سلسیوس بیان می شود. اگر از این واحدها استفاده شود، نتیجه محاسبه بر حسب وات خواهد بود.
در حالت پایدار و با فرض ناچیز بودن اتلاف حرارت به محیط، انرژی از دست رفته توسط جریان گرم باید تقریبا با انرژی دریافت شده توسط جریان سرد برابر باشد. بنابراین می توان از موازنه انرژی برای محاسبه دمای خروجی سیال سرد نیز استفاده کرد؛ به شرط آنکه دبی جرمی و گرمای ویژه آن مشخص باشد.
محاسبه اختلاف دمای میانگین لگاریتمی
پس از تعیین بار حرارتی و دماهای ورودی و خروجی دو جریان، اختلاف دمای میانگین لگاریتمی یا LMTD محاسبه می شود. این مقدار اختلاف دمای موثر بین دو جریان را در طول مبدل نشان می دهد.
رابطه آن به شکل زیر است:
مقادیر (Delta T_1) و (Delta T_2) اختلاف دمای دو سیال در دو انتهای مبدل هستند. نحوه تعیین آنها به آرایش جریان بستگی دارد؛ بنابراین پیش از استفاده از رابطه باید مشخص شود جریان ها همسو هستند یا ناهمسو.
محاسبه سطح انتقال حرارت مورد نیاز
در یک برآورد اولیه می توان سطح انتقال حرارت را از رابطه زیر به دست آورد:
در این رابطه (A) سطح انتقال حرارت بر حسب متر مربع و (U) ضریب کلی انتقال حرارت بر حسب وات بر متر مربع کلوین است. این رابطه زمانی قابل استفاده است که شرایط جریان با مدل انتخاب شده سازگار باشد و اثر اصلاحات لازم در اختلاف دما نیز در نظر گرفته شود.
مقدار ضریب کلی انتقال حرارت برای همه سیالات و مبدل ها یکسان نیست. نوع سیال، ویسکوزیته، سرعت جریان، جنس و ضخامت دیواره، رسوب و شرایط بهره برداری بر مقدار آن اثر می گذارند. به همین دلیل استفاده از یک مقدار عمومی (U) بدون توجه به شرایط پروژه می تواند باعث خطا در برآورد سطح مورد نیاز شود.
این محاسبات برای برآورد اولیه و بررسی امکان پذیری طراحی مفید هستند؛ اما جایگزین طراحی حرارتی و هیدرولیکی کامل مبدل اسپیرال نمی شوند. در طراحی نهایی باید افت فشار هر دو جریان، هندسه کانال ها، خواص سیال در دمای کاری، شرایط فولینگ و محدودیت های مکانیکی نیز بررسی شوند.
اگر هدف شما انتخاب مبدل برای یک فرآیند مشخص است، بررسی محاسبه ظرفیت مبدل حرارتی قبل از انتخاب تجهیز می تواند جلوی بسیاری از خطاهای اولیه را بگیرد.
مهم ترین پارامترهای انتخاب مبدل حرارتی اسپیرال
برای انتخاب مبدل اسپیرال باید اطلاعات فرآیند قبل از استعلام قیمت آماده باشد. عبارت کلی «یک مبدل برای روغن» یا «یک مبدل برای نفت» اطلاعات کافی برای طراحی دقیق نیست.
اهمیت در طراحی | اطلاعات مورد نیاز | پارامتر |
|---|---|---|
تعیین ظرفیت حرارتی | میزان انتقال حرارت مورد نیاز | بار حرارتی |
تعیین سرعت جریان و افت فشار | دبی جرمی یا حجمی هر دو سیال | دبی |
تعیین شرایط انتقال حرارت | دماهای واقعی و دماهای هدف | دمای ورودی و خروجی |
بررسی طراحی مکانیکی | فشار هر سمت مبدل | فشار کاری |
جلوگیری از افزایش نامناسب توان پمپاژ | حداکثر افت فشار قابل قبول در هر سمت | افت فشار مجاز |
بررسی رفتار جریان | ویسکوزیته در دمای کاری | ویسکوزیته |
انتخاب هندسه و روش تمیزکاری | ماهیت رسوب و احتمال تشکیل آن | نوع فولینگ |
انتخاب متریال مناسب | ترکیب شیمیایی و خورندگی | جنس سیال |
امکان نصب و سرویس | ابعاد، وزن و فضای دسترسی | محدودیت نصب |
ارزیابی هزینه چرخه عمر | ساعات کار، تغییرات بار و دفعات توقف | شرایط بهره برداری |
این اطلاعات باید پیش از انتخاب نهایی بررسی شوند. به خصوص در سیالاتی که ویسکوزیته آنها با دما تغییر می کند، استفاده از خواص سیال در دمای نامرتبط می تواند محاسبات افت فشار و انتقال حرارت را تحت تاثیر قرار دهد.
نقش افت فشار در انتخاب اسپیرال
یکی از خطاهای رایج در انتخاب مبدل این است که فقط به ظرفیت حرارتی توجه شود. ممکن است یک مبدل از نظر انتقال حرارت پاسخگوی نیاز فرآیند باشد؛ اما افت فشار آن از محدوده مجاز بیشتر شود. در چنین شرایطی پمپ یا تجهیزات جانبی ممکن است به توان بیشتری نیاز داشته باشند.
در طراحی مبدل اسپیرال باید میان سرعت جریان و انتقال حرارت از یک طرف و افت فشار از طرف دیگر تعادل برقرار شود. افزایش سرعت در همه شرایط راهکار مناسبی نیست؛ زیرا نتیجه آن به خواص سیال، هندسه کانال و محدودیت های سیستم وابسته است.
به همین دلیل محاسبه حرارتی و هیدرولیکی باید همزمان انجام شود. برای تصمیم گیری دقیق تر لازم است ظرفیت مورد نیاز، دماهای هدف و افت فشار مجاز در هر دو سمت مشخص باشند.
چرا مبدل اسپیرال برای بعضی سیالات مناسب است؟
یکی از دلایل بررسی مبدل اسپیرال در سرویس های صنعتی، ساختار پیوسته کانال های آن است. این ساختار در بعضی شرایط می تواند برای سیالات ویسکوز یا جریان های مستعد فولینگ مفید باشد؛ اما میزان این مزیت به طراحی واقعی و شرایط کار وابسته است.
برای مثال در سیالات دارای مواد روغنی، ذرات یا ترکیبات رسوب زا باید نوع رسوب، اندازه ذرات، سرعت جریان و امکان پاک سازی بررسی شود. تنها دانستن اینکه سیال «کثیف» است برای انتخاب مبدل کافی نیست.
مبدل اسپیرال را نیز نباید ضد رسوب یا خودتمیزشونده مطلق دانست. رسوب می تواند در هر نوع مبدل ایجاد شود. عملکرد واقعی به ماهیت رسوب، دمای دیواره، سرعت جریان، خواص سیال و برنامه نگهداری وابسته است.
بنابراین اگر سرویس مورد نظر با مشکل فولینگ یا ویسکوزیته بالا روبه رو است، اسپیرال می تواند یکی از گزینه های بررسی باشد؛ اما انتخاب نهایی باید پس از ارزیابی فنی انجام شود.
کاربرد مبدل حرارتی اسپیرال در صنعت
مبدل های اسپیرال در برخی فرآیندهای نفت و گاز، پتروشیمی، صنایع شیمیایی و کاربردهای بازیافت حرارت قابل بررسی هستند. انتخاب آن برای هر سرویس به مشخصات فرآیند و محدودیت های طراحی بستگی دارد.
در صنایع نفت و گاز ممکن است این مبدل برای انتقال حرارت بین برخی جریان های فرآیندی یا بازیافت انرژی بررسی شود. در صنایع شیمیایی نیز ترکیب سیال، خورندگی، دمای کاری و احتمال تشکیل رسوب در انتخاب نوع مبدل اهمیت دارد.
در سرویس های دارای روغن یا سیالات غلیظ، ویسکوزیته و تغییر آن با دما باید در محاسبات لحاظ شود. همچنین در فرآیندهای دارای ذرات جامد باید احتمال تجمع ذرات و امکان تمیزکاری بررسی شود.
این موارد به معنای مناسب بودن قطعی اسپیرال برای تمام کاربردهای یاد شده نیست. برای بررسی جزئیات هر صنعت بهتر است به مقاله تخصصی کاربردهای صنعتی مبدل اسپیرال مراجعه شود.
مقایسه مبدل اسپیرال با پوسته و لوله و مبدل صفحه ای
هیچ نوع مبدلی در همه شرایط برتر نیست. انتخاب درست به شرایط فرآیند، مشخصات سیال، فشار و دما، محدودیت افت فشار، قابلیت تعمیرات و هزینه چرخه عمر بستگی دارد.
مبدل صفحه ای | مبدل پوسته و لوله | مبدل اسپیرال | معیار |
|---|---|---|---|
کانال های میان صفحات | لوله ها و پوسته | کانال های مارپیچی | ساختار جریان |
به نوع صفحه و مشخصات سیال وابسته است | بسته به آرایش و طراحی قابل بررسی است | در برخی طراحی ها قابل بررسی است | کاربرد در سیالات مستعد فولینگ |
تابع نوع ساخت، آب بندی و طراحی | دامنه وسیعی از طراحی ها در دسترس است | تابع طراحی مکانیکی و مشخصات سازنده | فشار و دمای کاری |
وابسته به هندسه و دبی | وابسته به آرایش و شرایط جریان | وابسته به دبی و هندسه کانال | افت فشار |
تابع نوع ساخت و امکان باز کردن صفحات | تابع طراحی و قابلیت دسترسی به لوله ها | تابع طراحی و روش دسترسی | تمیزکاری و تعمیرات |
در بسیاری از کاربردها فشرده است | تابع ابعاد و ظرفیت | تابع ظرفیت و طراحی | فضای نصب |
این جدول مقایسه عمومی است و جایگزین محاسبات طراحی نیست. برای مثال نمی توان گفت مبدل اسپیرال همیشه افت فشار کمتری دارد یا در برابر رسوب از همه گزینه ها مقاوم تر است. این موارد باید برای شرایط واقعی هر پروژه بررسی شوند.
اگر فرآیند به فشار یا دمای بالایی نیاز دارد، مبدل حرارتی پوسته و لوله باید به طور جدی بررسی شود. در مقابل اگر محدودیت فضای نصب مهم باشد یا شرایط خاصی از نظر فولینگ وجود داشته باشد، ممکن است بررسی اسپیرال توجیه داشته باشد.
تفاوت مبدل حرارتی اسپیرال و هلیکال
با وجود شباهت اسمی، مبدل اسپیرال و مبدل هلیکال از نظر ساختار یکسان نیستند. در مبدل اسپیرال متداول، کانال های جریان با استفاده از صفحات مارپیچی شکل می گیرند. در مبدل هلیکال، انتقال حرارت معمولا با استفاده از لوله های پیچیده شده به صورت مارپیچ انجام می شود.
این تفاوت در هندسه، مسیر جریان، روش ساخت، تعمیرات و شرایط طراحی اثر می گذارد. بنابراین مقایسه این دو تجهیز تنها بر اساس راندمان یا قیمت اولیه درست نیست.
برای انتخاب میان این دو گزینه باید نوع سیال، فشار، دما، بار حرارتی، افت فشار مجاز، فضای نصب و روش تعمیرات بررسی شود. برای مطالعه مقایسه اختصاصی این دو تجهیز می توان از مقاله تفاوت مبدل اسپیرال و هلیکال استفاده کرد.
محدودیت های مبدل حرارتی اسپیرال
مبدل اسپیرال با وجود مزایای احتمالی در بعضی سرویس ها، محدودیت هایی نیز دارد. تصمیم گیری درباره مناسب بودن آن باید بر اساس طراحی واقعی و شرایط بهره برداری انجام شود.
فشار و دمای کاری: محدوده مجاز به جنس و ضخامت صفحات، نوع ساخت، آب بندی و طراحی مکانیکی بستگی دارد.
ظرفیت حرارتی بالا: ممکن است ساخت، حمل و نصب یک تجهیز بزرگ دشوار باشد. در این حالت باید گزینه هایی مانند استفاده از چند مبدل یا انتخاب نوع دیگری از مبدل بررسی شوند.
سیال دارای ذرات: احتمال تجمع ذرات و امکان تمیزکاری باید از ابتدا بررسی شود.
سیال خورنده: انتخاب متریال باید با ترکیب شیمیایی سیال و شرایط دما و فشار سازگار باشد.
تغییرات شدید بار: اگر بار حرارتی در طول کار به شدت تغییر می کند، باید عملکرد تجهیز در محدوده واقعی بهره برداری ارزیابی شود.
در نتیجه نمی توان برای همه مبدل های اسپیرال یک حد فشار، دما یا ظرفیت ثابت تعیین کرد. این حدود باید با توجه به مشخصات پروژه و اطلاعات سازنده بررسی شوند.
استعلام قیمت مبدل حرارتی اسپیرال
قیمت مبدل حرارتی اسپیرال چگونه تعیین می شود؟
قیمت مبدل اسپیرال فقط به اندازه یا سطح انتقال حرارت وابسته نیست. متریال صفحات، ضخامت، فشار و دمای طراحی، بار حرارتی، نوع نازل ها، روش ساخت و الزامات مربوط به سیال می توانند هزینه نهایی را تغییر دهند.
در سرویس های خورنده ممکن است انتخاب متریال مقاوم تر سهم قابل توجهی در هزینه داشته باشد. همچنین نیاز به طراحی خاص، محدودیت فضای نصب و الزامات مربوط به تعمیرات می توانند بر قیمت تاثیر بگذارند.
برای مقایسه پیشنهادهای سازندگان باید اطمینان حاصل شود که همه قیمت ها برای شرایط طراحی یکسان ارائه شده اند. مقایسه دو مبدل با ظرفیت، متریال یا فشار طراحی متفاوت صرفا بر اساس قیمت اولیه می تواند نتیجه گمراه کننده ای داشته باشد.
جزئیات عوامل موثر بر هزینه و نحوه مقایسه پیشنهادها بهتر است در مقاله مستقل عوامل موثر بر قیمت مبدل حرارتی اسپیرال بررسی شود.
برای استعلام مبدل حرارتی اسپیرال چه اطلاعاتی لازم است؟
برای دریافت پیشنهاد فنی و قیمت قابل مقایسه، بهتر است اطلاعات زیر آماده باشد:
نام و ترکیب سیال در هر سمت مبدل
دبی هر جریان
دمای ورودی و دمای خروجی مورد انتظار
فشار کاری هر سمت
بار حرارتی مورد نیاز در صورت مشخص بودن
افت فشار مجاز
ویسکوزیته و خواص مهم سیال در دمای کاری
نوع رسوب یا ذرات احتمالی
محدودیت فضای نصب
شرایط کارکرد، شستشو و تعمیرات
اگر بخشی از این اطلاعات مشخص نیست، باید این موضوع هنگام استعلام اعلام شود. سازنده می تواند اطلاعات موجود را بررسی کند و موارد لازم برای تکمیل طراحی را مشخص کند.
برای بررسی محصول و ارسال درخواست می توانید صفحه مبدل حرارتی لوله اسپیرال را ببینید.
مبدل حرارتی اسپیرال یکی از گزینه های انتقال حرارت برای برخی سرویس های صنعتی است. کانال های مارپیچی، امکان طراحی فشرده و قابلیت بررسی در بعضی کاربردهای مستعد فولینگ از ویژگی هایی هستند که می توانند آن را برای پروژه های مشخص جذاب کنند.
با این حال اسپیرال را نباید بهترین گزینه برای همه فرآیندها دانست. فشار، دما، دبی، بار حرارتی، افت فشار، ویسکوزیته، جنس سیال و شرایط تعمیرات باید همزمان بررسی شوند.
انتخاب مناسب زمانی انجام می شود که تجهیز بر اساس داده های واقعی فرآیند طراحی شود و علاوه بر عملکرد حرارتی، هزینه نگهداری، مصرف انرژی و هزینه چرخه عمر نیز در تصمیم گیری لحاظ شوند.
