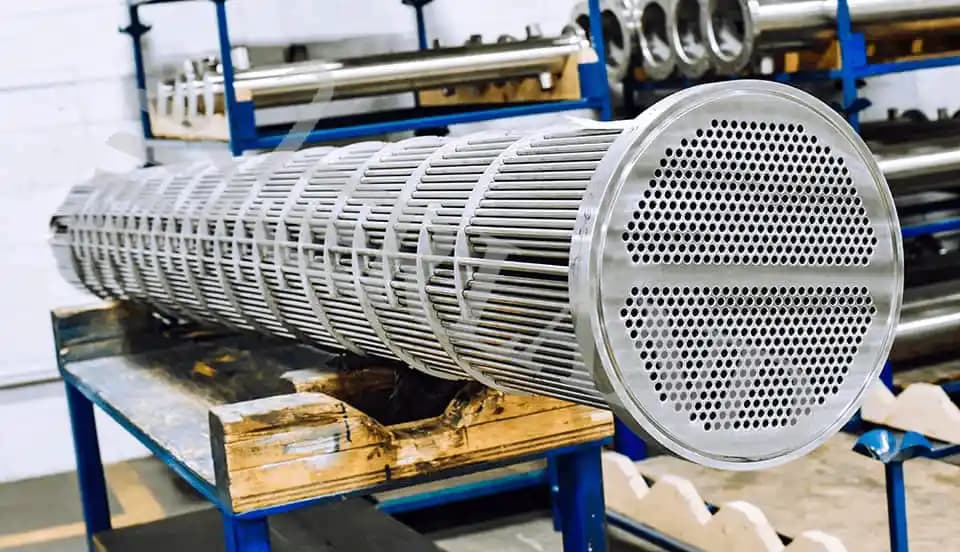

عوامل مؤثر و راز راندمان بالا در مبدل های حرارتی صنعتی و روش های بهبود عملکرد

چرا مبدل حرارتی الکتریکی صنعتی مهم شده است؟

در صنعت مدرن، موضوع انرژی دیگر فقط تولید گرما نیست؛ مسئله اصلی کنترل دقیق، بهره‌وری بالا و کاهش اتلاف انرژی است. در این میان، مبدل حرارتی الکتریکی صنعتی نوین به‌عنوان یکی از مهم‌ترین تجهیزات حرارتی، نقش کلیدی در تحول سیستم‌های گرمایشی و فرآیندی ایفا می‌کند.

برخلاف سیستم‌های سنتی که وابسته به سوخت‌های فسیلی یا بخار هستند، این تجهیزات با استفاده مستقیم از انرژی الکتریکی، گرما را با دقت بالا تولید و به سیال منتقل می‌کنند. همین ویژگی باعث شده در صنایع حساس مثل نفت، گاز، داروسازی و حتی انرژی‌های نو به‌طور گسترده استفاده شوند.

مبدل حرارتی الکتریکی صنعتی چیست؟

مبدل حرارتی الکتریکی صنعتی (Electric Heat Exchanger) دستگاهی است که انرژی الکتریکی را از طریق المنت‌های مقاومتی به انرژی حرارتی تبدیل کرده و سپس این گرما را به یک سیال (مایع یا گاز) منتقل می‌کند.در کنار مدل‌های رایج (مانند مدل‌های پوسته‌ولوله)، مبدل های حرارتی اسپیرال (Spiral Heat Exchangers) یکی از طراحی‌های پیشرفته و کارآمد در این حوزه هستند که در ترکیب با سیستم‌های گرمایش الکتریکی می‌توانند راندمان بسیار بالایی ارائه دهند.

در این سیستم‌ها، برخلاف روش‌های احتراقی:

• هیچ شعله‌ای وجود ندارد
• هیچ سوختی مصرف نمی‌شود
• کنترل دما بسیار دقیق‌تر است

اصول عملکرد مبدل حرارتی الکتریکی

عملکرد این سیستم بر پایه تبدیل انرژی الکتریکی به گرما و انتقال آن از طریق هدایت حرارتی است.

روند عملکرد به‌صورت ساده:

1. ورود جریان الکتریکی به المنت
2. تولید حرارت در اثر مقاومت الکتریکی
3. انتقال حرارت به سطح مبدل
4. انتقال گرما به سیال
5. خروج سیال با دمای کنترل‌شده

انواع مبدل حرارتی الکتریکی صنعتی

مبدل حرارتی الکتریکی لوله‌ای (Tubular Type)

این مدل یکی از پرکاربردترین انواع در صنایع سنگین است. طراحی آن برای فشار و دمای بالا مناسب بوده و در پالایشگاه‌ها و صنایع نفتی استفاده می‌شود.

مبدل حرارتی الکتریکی صفحه‌ای (Plate Type)

در این نوع، سطح تماس حرارتی بسیار زیاد است و راندمان انتقال حرارت بالا می‌باشد. معمولاً در صنایع غذایی و دارویی کاربرد دارد.

 مبدل حرارتی غوطه‌وری (Immersion Type)

المنت‌ها مستقیماً داخل سیال قرار می‌گیرند. این مدل ساده، اقتصادی و بسیار سریع در انتقال حرارت است.

مبدل حرارتی هوایی (Air Heater Type)

برای گرم‌کردن هوا در سیستم‌های تهویه صنعتی (HVAC) و خطوط تولید استفاده می‌شود.برای تکمیل دسته‌بندی شما، مبدل حرارتی پوسته و لوله (Shell and Tube) که ستون فقرات بسیاری از فرآیندهای صنعتی است، در ادامه به همراه جدول مقایسه‌ای آورده شده است.

جدول مقایسه انواع مبدل حرارتی الکتریکی

فرمول‌های پایه طراحی مبدل حرارتی الکتریکی

توان حرارتی مورد نیاز

 توان حرارتی

Q = m × Cp × ΔT

• Q = توان حرارتی (وات)
• m = دبی جرمی سیال (kg/s)
• Cp = ظرفیت گرمایی ویژه
• ΔT = اختلاف دما

توان الکتریکی المنت

توان الکتریکی

P = V × I

• P = توان (وات)
• V = ولتاژ
• I = جریان

راندمان حرارتی

 راندمان مبدل

η = (Q خروجی / P ورودی) × 100

نمودار ساده رفتار دمایی در مبدل حرارتی

دمـا ↑
100 | ●
80 | ●
60 | ●
40 | ●
20 | ●
0 |___________________→ زمان

این نمودار نشان می‌دهد که دما به‌صورت تدریجی تا رسیدن به نقطه تنظیم افزایش پیدا می‌کند.

کاربردهای مبدل حرارتی الکتریکی صنعتی

این تجهیزات تقریباً در تمام صنایع مدرن کاربرد دارند، از جمله:

• صنایع نفت و گاز
• پتروشیمی و پالایشگاه‌ها
• صنایع غذایی و نوشیدنی
• صنایع دارویی و بهداشتی
• سیستم‌های تهویه صنعتی (HVAC)
• نیروگاه‌ها و انرژی‌های نو

مزایای مبدل حرارتی الکتریکی نوین

• کنترل بسیار دقیق دما
• راندمان بالا در انتقال انرژی
• حذف آلودگی‌های ناشی از احتراق
• کاهش هزینه تعمیرات و نگهداری
• طراحی فشرده و صنعتی
• قابلیت استفاده در سیستم‌های هوشمند

اصول طراحی مهندسی مبدل حرارتی الکتریکی

در مهندسی صنعتی، مبدل حرارتی الکتریکی یک تجهیز ساده نیست؛ بلکه یک سیستم کنترل انرژی حرارتی چندمتغیره است.

در طراحی حرفه‌ای، هدف فقط تولید گرما نیست؛ بلکه:

• کنترل دقیق نرخ انتقال حرارت
• جلوگیری از نقاط داغ (Hot Spot)
• کاهش افت انرژی
• و افزایش پایداری عملکرد در شرایط متغیر

است.

مدل‌سازی حرارتی در مبدل‌های الکتریکی صنعتی

اولین مرحله طراحی، تعریف دقیق بار حرارتی سیستم است.

 بار حرارتی

Q =  m× Cp × (Tout - Tin)

تحلیل مهندسی:

این رابطه نشان می‌دهد توان حرارتی وابسته به سه پارامتر کلیدی است:

• دبی جرمی سیال (m)
• ظرفیت گرمایی (Cp)
• اختلاف دما (ΔT)

در طراحی صنعتی، این مقدار پایه انتخاب کل سیستم است.

 انتخاب توان نامی المنت (Heater Rating Design)

در سیستم‌های واقعی، توان المنت نباید برابر نیاز باشد؛ بلکه باید با ضرایب اصلاح طراحی شود.

 توان طراحی‌شده

Pdesign = Q × (1 + SF)

• SF = ضریب ایمنی (معمولاً 1.1 تا 1.25)

نکته صنعتی:

در محیط‌های ناپایدار (مثل پالایشگاه‌ها)، SF تا 1.4 نیز افزایش می‌یابد.

 طراحی سطح انتقال حرارت (Advanced Heat Transfer Design)

در سیستم‌های پیشرفته، سطح انتقال حرارت دیگر یک پارامتر هندسی ساده نیست؛ بلکه تابعی از:

• هندسه جریان
• ضریب انتقال حرارت
• رژیم جریان سیال

است.

سطح انتقال حرارت

A = Q / (U × ΔTlm)

نکته تخصصی:

در طراحی صنعتی:

• U = تابعی از Re (عدد رینولدز)
• ΔTlm = تابع غیرخطی از شرایط ورودی و خروجی

 تحلیل ضریب کلی انتقال حرارت (U-Factor Engineering)

ضریب U یکی از حساس‌ترین پارامترهای طراحی است.

عوامل تعیین‌کننده U:

 مقاومت حرارتی لایه‌ها

 جنس جداره

شرایط جریان داخلی و خارجی

 رسوب‌گذاری (Fouling Factor)

 مقاومت حرارتی کل

1/U = Rconvection + Rconduction + Rfouling

تحلیل صنعتی:

حتی افزایش 5٪ در U می‌تواند تا 15٪ کاهش مصرف انرژی ایجاد کند.

مدل‌سازی حرارتی در مبدل‌های الکتریکی صنعتی

در طراحی پیشرفته، نوع جریان تعیین‌کننده راندمان واقعی سیستم است.

عدد رینولدز:

عدد رینولدز

Re = (ρ × v × D) / μ

تحلیل:

• Re < 2300 → جریان لایه‌ای (ضعیف)
• Re > 4000 → جریان آشفته (بهینه صنعتی)

نکته مهندسی:

در مبدل‌های صنعتی مدرن، هدف رسیدن به جریان آشفته کنترل‌شده است.

 تحلیل افت فشار (Pressure Drop Design)

افت فشار یکی از محدودیت‌های اصلی طراحی است.

رابطه کلی:

 افت فشار

ΔP ∝ (L/D) × ρ × v²

نکته صنعتی:

• افزایش راندمان حرارتی ↔ افزایش افت فشار
• طراحی بهینه یعنی یافتن نقطه تعادل

انتخاب متریال پیشرفته (Advanced Material Engineering)

در طراحی صنعتی واقعی، انتخاب متریال فقط بر اساس مقاومت حرارتی نیست.

معیارهای انتخاب:

• رسانایی حرارتی (k)
• مقاومت خوردگی
• مقاومت در سیکل حرارتی
• پایداری در دمای بالا

جدول مهندسی:

تحلیل رسوب‌گذاری (Fouling Engineering)

رسوب‌گذاری یکی از مهم‌ترین عوامل کاهش راندمان در طول زمان است.

اثرات:

• کاهش U factor
• افزایش مصرف انرژی
• افزایش افت فشار

مدل مهندسی:

مقاومت رسوب

Rf = f(time, velocity, fluid type)

راهکار صنعتی:

• افزایش سرعت جریان
• استفاده از فیلتر ورودی
• طراحی سطح ضد رسوب

کنترل حرارتی پیشرفته (Advanced Thermal Control)

در طراحی مدرن، کنترل بخش جدایی‌ناپذیر سیستم است.

ساختار کنترل صنعتی:

Setpoint → PID Controller → Power Modulator → Heater → Sensor → Feedback

نکته:

سیستم‌های جدید از کنترل تطبیقی (Adaptive Control) استفاده می‌کنند.

بهینه‌سازی انرژی در مبدل حرارتی الکتریکی

هدف نهایی طراحی، کاهش مصرف انرژی بدون افت عملکرد است.

فرمول راندمان:

 راندمان سیستم

η = (Quseful / Qinput) × 100

نکته صنعتی:
راندمان بالای 90٪ در طراحی‌های مدرن قابل دستیابی است.

ورود مبدل‌های حرارتی به نسل هوشمند صنعت

در نسل جدید صنعت، مبدل حرارتی الکتریکی دیگر یک تجهیز منفعل نیست؛ بلکه بخشی از یک سیستم هوشمند مدیریت انرژی (Smart Thermal System) محسوب می‌شود.

این سیستم‌ها اکنون در تعامل مستقیم با:

• شبکه برق هوشمند (Smart Grid)
• سیستم‌های کنترل صنعتی (PLC/SCADA)
• و الگوریتم‌های هوش مصنوعی

قرار دارند.

 نقش در سیستم‌های انرژی نو (Renewable Energy Integration)

 سیستم‌های خورشیدی حرارتی هیبریدی

در نیروگاه‌های خورشیدی، تولید انرژی ناپایدار است.
مبدل حرارتی الکتریکی نقش تثبیت‌کننده حرارتی (Thermal Stabilizer) دارد.

عملکرد:

• ذخیره انرژی اضافی در ساعات اوج تابش
• جبران افت دما در شب
• حفظ دمای عملیاتی سیستم

انرژی بادی (Wind Energy Thermal Management)

توربین‌های بادی خروجی متغیر دارند.
در اینجا مبدل حرارتی:

• انرژی الکتریکی اضافی را به گرما تبدیل می‌کند
• از نوسانات شبکه جلوگیری می‌کند
• به پایداری سیستم کمک می‌کند

 سیستم‌های هیدروژن (Hydrogen Economy Systems)

در الکترولیز آب:

• کنترل دما حیاتی است
• واکنش‌ها شدیداً به حرارت حساس هستند

مبدل حرارتی الکتریکی نقش:

• کنترل دمای واکنش
• افزایش راندمان تولید هیدروژن

را دارد.

اتوماسیون صنعتی (Industrial Automation Integration)

در صنایع مدرن، مبدل حرارتی بخشی از حلقه کنترل تولید است.

ساختار سیستم:

Sensor → PLC → PID Controller → Electric Heat Exchanger → Process → Feedback

مزایا:

• حذف خطای انسانی
• کنترل لحظه‌ای دما
• افزایش پایداری تولید
• هماهنگی با خطوط تولید هوشمند

 اینترنت اشیا (IoT) در مبدل حرارتی

در نسل جدید، این تجهیزات به شبکه متصل هستند.

قابلیت‌های IoT:

 مانیتورینگ لحظه‌ای

• دما
• مصرف انرژی
• وضعیت المنت

کنترل از راه دور

• از موبایل
• از مرکز کنترل صنعتی

 نگهداری پیش‌بینی‌شده (Predictive Maintenance)

• تشخیص خرابی قبل از وقوع
• کاهش توقف خط تولید

تحلیل داده انرژی

• بهینه‌سازی مصرف برق
• کاهش هزینه عملیاتی

 مقایسه با سیستم‌های حرارتی سنتی

تحلیل بهره‌وری انرژی (Energy Efficiency Engineering)

در طراحی صنعتی، هدف اصلی کاهش انرژی ورودی برای تولید همان خروجی است.

 راندمان انرژی

η = (Energy Output / Energy Input) × 100

نکته مهندسی:

در سیستم‌های هوشمند، راندمان واقعی بهینه معمولاً بین 88% تا 95% است.

 تحلیل اقتصادی صنعتی (Industrial Cost Optimization)

استفاده از این سیستم‌ها فقط فنی نیست، اقتصادی هم هست.

عوامل کاهش هزینه:

• حذف سوخت فسیلی
• کاهش تعمیرات
• کاهش توقف تولید
• افزایش عمر تجهیزات

مدل بازگشت سرمایه:

ROI

ROI = (Profit / Investment) × 100

 کاربرد در صنایع پیشرفته

 صنایع نفت و گاز

• کنترل دقیق دمای فرآیند
• جلوگیری از نوسان حرارتی

صنایع غذایی

• پاستوریزاسیون دقیق
• حفظ کیفیت محصول

صنایع دارویی

• کنترل واکنش‌های حساس
• تولید داروهای استریل

 صنایع فضایی

• مدیریت حرارت تجهیزات حساس
• تست مواد در شرایط شدید

 نمودار بهره‌وری انرژی

بهره‌وری ↑
100 | ●
90 | ●
80 | ●
70 | ●
60 | ●
|______________________→ سطح هوشمندسازی

آینده مبدل‌های حرارتی الکتریکی (Future Outlook)

آینده این فناوری در سه محور اصلی حرکت می‌کند:

هوش مصنوعی (AI Control Systems)

• تنظیم خودکار دما
• یادگیری الگوهای مصرف
• بهینه‌سازی لحظه‌ای انرژی

شبکه انرژی هوشمند (Smart Grid Integration)

• هماهنگی با شبکه برق
• مدیریت بار انرژی
• جلوگیری از پیک مصرف

سیستم‌های خودتنظیم (Self-Adaptive Systems)

• بدون نیاز به اپراتور
• تنظیم خودکار شرایط فرآیند
• کاهش خطای انسانی به صفر نزدیک
