اهمیت انتخاب چیلر تراکمی صنعتی در پروژههای بزرگ
چیلر تراکمی صنعتی یکی از کلیدیترین تجهیزات سیستمهای سرمایشی در ساختمانهای بزرگ، هتلها، بیمارستانها، مراکز تجاری و مجتمعهای اداری است. انتخاب صحیح این سیستم تأثیر مستقیم بر مصرف انرژی، هزینههای عملیاتی و راندمان سرمایشی ساختمان دارد.
با این حال، بسیاری از مهندسان و کارفرمایان در فرآیند انتخاب با چالشهایی مواجه میشوند؛ از جمله عدم برآورد دقیق ظرفیت برودتی مورد نیاز، انتخاب نادرست نوع مبرد، یا بیتوجهی به شرایط محیطی پروژه. این موارد میتوانند در نهایت باعث کاهش راندمان، افزایش مصرف انرژی، بالا رفتن هزینههای نگهداری و حتی کاهش عمر مفید دستگاه شوند.
در این میان، انتخاب نوع چیلر نیز اهمیت زیادی دارد. بهعنوان مثال، چیلر تراکمی آب خنک اسکرال یکی از گزینههای پرکاربرد در پروژههای متوسط تا بزرگ محسوب میشود. این نوع چیلر با بهرهگیری از کمپرسورهای اسکرال، دارای ویژگیهای زیر است:
- عملکرد پایدار و راندمان مناسب در بارهای مختلف
- صدای کمتر نسبت به برخی کمپرسورهای دیگر
- ساختار سادهتر و هزینه نگهداری پایینتر
- مناسب برای پروژههایی که از برج خنککننده بهره میبرند
استفاده از چیلر تراکمی آبخنک اسکرال بهویژه در شرایطی که دسترسی به آب و امکان استفاده از برج خنککننده وجود دارد، میتواند گزینهای بهینه از نظر مصرف انرژی و طول عمر سیستم باشد.
در نهایت، یک انتخاب هوشمندانه زمانی اتفاق میافتد که علاوه بر مشخصات فنی، نوع کاربری ساختمان، شرایط اقلیمی، زیرساختهای موجود و هزینههای بلندمدت بهرهبرداری نیز بهطور دقیق بررسی شوند. این نگاه جامع، ریسکهای اجرایی را کاهش داده و عملکرد پایدار سیستم سرمایشی را تضمین میکند.
در این مقاله قصد داریم با ارائه یک راهنمای جامع، تمام پارامترهای کلیدی انتخاب چیلر تراکمی صنعتی را بررسی کنیم، از مفاهیم پایه تا نکات عملی و مهندسی، به گونهای که کاربر بتواند با اطمینان کامل تصمیم خرید بگیرد.
تعریف چیلر تراکمی صنعتی و انواع آن
چیلر تراکمی صنعتی سیستمی است که با استفاده از کمپرسور، مبرد را متراکم کرده و حرارت را از محیط داخلی ساختمان دفع میکند تا دمای آب سرد برای استفاده در سیستم سرمایش ساختمان تأمین شود. این سیستم در مقایسه با سیستمهای جذبی، راندمان بالاتری دارد و معمولاً برای ساختمانهایی با نیاز سرمایشی متوسط تا زیاد انتخاب میشود.
چیلرهای تراکمی صنعتی به سه دسته اصلی تقسیم میشوند:
چیلر هواخنک: حرارت مبرد را مستقیماً به هوا منتقل میکند و نیاز به برج خنککن ندارد. مناسب ساختمانهایی با محدودیت فضا یا جایی که دسترسی به آب محدود است.
چیلر آب خنک: برای دفع حرارت از آب استفاده میکند و نیازمند برج خنککن است. این نوع معمولاً راندمان بالاتری دارد و برای پروژههای بزرگ و بلندمدت توصیه میشود.
چیلر جذبی: از انرژی حرارتی به جای برق برای راندمان سرمایش استفاده میکند و معمولاً در پروژههای خاص با دسترسی به منابع حرارتی ارزان یا مازاد کاربرد دارد.
انتخاب نوع چیلر بستگی به شرایط محیطی، میزان بار سرمایشی، منابع انرژی موجود و محدودیتهای فضایی دارد. برای مثال در مناطقی با آب و هوای گرم و خشک، چیلر هواخنک ممکن است پاسخگو نباشد و راندمان کاهش یابد، در حالی که چیلر آبخنک با برج مناسب میتواند عملکرد بهینه داشته باشد.
دردهای معمول کاربر در انتخاب چیلر صنعتی
یکی از اصلیترین چالشها برای کارفرمایان و مهندسان، انتخاب چیلر با ظرفیت واقعی مورد نیاز است. بسیاری از پروژهها با استفاده از ظرفیت تخمینی یا اطلاعات ناقص، چیلرهایی انتخاب میکنند که:
- یا زیر ظرفیت هستند و نمیتوانند نیاز سرمایشی ساختمان را پوشش دهند،
- یا بیش از حد بزرگ هستند و هزینههای انرژی و نگهداری را افزایش میدهند.
مشکل دیگر، انتخاب چیلر با راندمان پایین است. COP پایین به معنی مصرف انرژی بیشتر برای رسیدن به همان بار سرمایشی است و میتواند هزینههای عملیاتی را چند برابر کند. این موضوع در ساختمانهای بزرگ که مصرف انرژی بسیار بالاست، یکی از دردهای اصلی کارفرما محسوب میشود.
همچنین، انتخاب مبرد نامناسب یا عدم توجه به شرایط محیطی باعث کاهش طول عمر کمپرسور، افزایش دفعات سرویس و حتی توقف سیستم میشود. به ویژه در سیستمهای پکیج چیلر آب خنک با برج خنک کن مدار باز، این خطاها میتوانند هزینههای چند صد هزار دلاری در طول عمر پروژه ایجاد کنند.
اهمیت راندمان و ظرفیت عملیاتی چیلر
راندمان یا COP چیلر رابطه مستقیمی با مصرف انرژی دارد. هرچه COP بالاتر باشد، سیستم با مصرف انرژی کمتر همان بار سرمایشی را تأمین میکند. ظرفیت عملیاتی نیز باید با بار واقعی ساختمان هماهنگ باشد تا سیستم در تمام شرایط توانایی تأمین سرمایش مورد نیاز را داشته باشد.
برای مثال، در یک ساختمان اداری ۲۰ هزار متر مربعی، بار سرمایشی واقعی در تابستان ممکن است ۱۲۵۰ کیلووات باشد. انتخاب چیلر با ظرفیت پایینتر باعث میشود سیستم نتواند دمای مطلوب را حفظ کند و در ساعات اوج بار، فشار زیادی به کمپرسور وارد شود. برعکس، انتخاب چیلر بسیار بزرگ باعث کارکرد کوتاه مدت و مکرر کمپرسور میشود که به اصطلاح “short cycling” گفته میشود و طول عمر تجهیزات را کاهش میدهد.
به همین دلیل، در محیطهای مسکونی یا پروژههای کوچکتر، استفاده از مینی چیلر مسکونی میتواند گزینهای بهینه باشد، زیرا ظرفیت آن با بار واقعی خانه هماهنگ است و هم COP مناسبی ارائه میدهد و هم از short cycling جلوگیری میکند.
چرا انتخاب پارامترهای صحیح چیلر اهمیت دارد
در پروژههای ساختمانی بزرگ، انتخاب چیلر صرفاً به انتخاب یک دستگاه با ظرفیت مشخص محدود نمیشود. هر پارامتر از جمله ظرفیت سرمایش، COP، دبی آب سرد، افت فشار، فشار کاری و دمای ورود/خروج تأثیر مستقیم بر عملکرد سیستم، مصرف انرژی و هزینههای عملیاتی دارد. نادیده گرفتن حتی یکی از این پارامترها میتواند باعث کاهش راندمان، افزایش هزینه نگهداری و حتی آسیب به تجهیزات شود.
به ویژه کندانسور، به عنوان یکی از بخشهای حیاتی چیلر، نقش مستقیم در عملکرد سیستم و COP دارد. انتخاب نادرست مشخصات کندانسور یا عدم تطابق آن با سایر پارامترهای سیستم میتواند فشار کاری نامطلوب، افزایش مصرف انرژی و حتی خرابی تجهیزات را به همراه داشته باشد.
مهندسان باید این پارامترها را دقیق محاسبه و با شرایط واقعی پروژه تطبیق دهند تا انتخاب نهایی چیلر، متناسب با نیاز ساختمان و عملکرد بهینه کندانسور باشد.
ظرفیت سرمایش و محاسبه بار حرارتی
ظرفیت واقعی چیلر باید با بار سرمایشی ساختمان همخوانی داشته باشد. بار سرمایشی شامل مجموع بارهای داخلی (نور، تجهیزات، افراد) و بارهای خارجی (تابش خورشید، نفوذ هوا) است. استاندارد محاسبه بار سرمایشی آب سرد به صورت زیر است:
Q = m × Cp × ΔT
که در آن:
Q: بار سرمایشی واقعی (کیلووات)
m: دبی جریان آب سرد (kg/s)
Cp: گرمای ویژه آب (kJ/kg·K)
ΔT: اختلاف دمای آب سرد ورودی و خروجی (°C)
مثال عددی:
فرض کنید یک ساختمان تجاری با دبی آب سرد 50 kg/s و اختلاف دما 5 درجه سانتیگراد داریم، گرمای ویژه آب 4.186 kJ/kg·K است.
Q = 50 × 4.186 × 5 = 1046.5 kW
بنابراین چیلر باید ظرفیت تقریبی 1050 کیلووات داشته باشد تا بار واقعی ساختمان تأمین شود. این محاسبات در انتخاب مینی چیلر اداری-تجاری نیز اهمیت زیادی دارد، زیرا ظرفیت واقعی دستگاه باید دقیقاً متناسب با بار سرمایشی ساختمان تعیین شود تا سیستم عملکرد مطلوب داشته و از مصرف انرژی اضافی جلوگیری شود.
راندمان چیلر (COP) و اهمیت آن
راندمان چیلر یا COP نشان میدهد که چه میزان انرژی سرمایشی به ازای هر واحد انرژی مصرفی توسط کمپرسور تولید میشود:
COP = Q / W
که در آن:
Q: بار سرمایشی واقعی (kW)
W: توان مصرفی کمپرسور (kW)
انتخاب چیلری با COP بالا باعث کاهش مصرف انرژی و هزینههای عملیاتی میشود. برای پروژههای بزرگ، افزایش 0.1 در COP میتواند صرفهجویی هزاران دلار در سال ایجاد کند.
مثال عددی:
چیلری با ظرفیت 1050 kW و COP = 6:
W = Q / COP = 1050 / 6 ≈ 175 kW
اگر COP چیلر پایینتر باشد (مثلاً 5)، مصرف برق به:
W = 1050 / 5 = 210 kW
افزایش مصرف 35 kW، یعنی هزینه بالاتر انرژی و فشار بیشتر به شبکه برق ساختمان.
بیشتر مطالعه کنید: مهندسی سرمایش استخر و مجموعههای ورزشی با چیلر تراکمی صنعتی
دبی آب سرد و افت فشار در سیستم
دبی آب سرد باید مطابق ظرفیت چیلر و اختلاف دمای طراحی انتخاب شود. افت فشار نیز برای انتخاب پمپها و طراحی لولهکشی اهمیت دارد. فرمول ساده افت فشار در لولهها (بر اساس رابطه دارسی-وایزباخ) به صورت زیر است:
ΔP = f × (L/D) × (ρ × v² / 2)
که در آن:
ΔP: افت فشار (Pa)
f: ضریب اصطکاک
L: طول لوله (m)
D: قطر لوله (m)
ρ: چگالی آب (kg/m³)
v: سرعت جریان آب (m/s)
با محاسبه دقیق افت فشار، مهندس میتواند پمپ مناسب انتخاب کرده و از افت عملکرد چیلر جلوگیری کند.
فشار کاری و نوع مبرد
فشار کاری چیلر باید مطابق با مشخصات کمپرسور، اواپراتور چیلر و نوع مبرد انتخاب شود، زیرا عملکرد صحیح اواپراتور و دمای تبخیر مبرد مستقیماً به فشار کاری مدار تبرید وابسته است. انتخاب مبرد مناسب نیز بر اساس راندمان، شرایط محیطی و قوانین زیستمحیطی انجام میشود. به عنوان مثال، استفاده از مبردهای با پتانسیل گرمایش جهانی بالا (GWP) ممکن است محدود باشد و چیلر با COP بهینه برای مبردهای کم GWP طراحی شود.
دمای ورودی و خروجی آب سرد
دمای آب سرد ورودی و خروجی به چیلر، مشخصکننده اختلاف دمای ΔT است که برای محاسبه ظرفیت استفاده میشود. در طراحی، ΔT معمولاً بین 5 تا 7 درجه سانتیگراد برای ساختمانهای بزرگ در نظر گرفته میشود. دمای مناسب باعث عملکرد بهینه کمپرسور و افزایش طول عمر تجهیزات میشود. همچنین طبق مرجع تخصصی اکسرلند، انتخاب صحیح ΔT و تنظیم دمای آب رفت و برگشت نقش مهمی در کاهش مصرف انرژی و افزایش راندمان سیستم سرمایشی دارد.
نکات عملی برای تصمیمگیری مهندسی
همیشه ظرفیت واقعی ساختمان را دقیق محاسبه کنید، نه بر اساس تخمین تقریبی.
انتخاب چیلر با COP بالا، در بلندمدت هزینههای انرژی را کاهش میدهد.
دبی و افت فشار سیستم را بررسی کنید تا از فشار زیاد به لولهکشی و پمپها جلوگیری شود.
نوع مبرد را بر اساس قوانین زیستمحیطی، دسترسی و راندمان انتخاب کنید.
دمای ورودی و خروجی آب سرد را مطابق استاندارد طراحی کنید تا عملکرد چیلر در طول سال ثابت بماند.
در پروژههای صنعتی و ساختمانی با بار متغیر، استفاده از چیلر تراکمی هواخنک اسکرو اینورتر میتواند انتخاب مناسبی باشد، زیرا با کنترل دور کمپرسور باعث کاهش مصرف انرژی، عملکرد پایدارتر و افزایش راندمان در بارهای جزئی میشود.
اهمیت تحلیل دادههای واقعی برای انتخاب چیلر
پس از محاسبه پارامترهای کلیدی و ظرفیت مورد نیاز، مرحله بعدی تحلیل عملیاتی انواع چیلر است. بدون داشتن جدول مقایسه و نمودارهای راندمان و مصرف انرژی، تصمیم مهندسی ممکن است مبتنی بر حدس و تجربه شخصی باشد و ریسک هزینههای اضافی یا عملکرد پایین سیستم افزایش یابد. این موضوع در انتخاب مینی چیلر نیز اهمیت زیادی دارد، زیرا انتخاب ظرفیت و نوع مناسب میتواند تأثیر مستقیم بر مصرف برق، طول عمر کمپرسور و کیفیت سرمایش در ساختمانهای اداری و تجاری داشته باشد.
جداول و نمودارها کمک میکنند تا مهندس:
نوع چیلر مناسب با شرایط محیطی و پروژه را تشخیص دهد
اختلاف راندمان و COP بین انواع چیلرها را بسنجد
تصمیم نهایی بر اساس مصرف انرژی واقعی و هزینه عملیاتی اتخاذ کند
بیشتر بخوانید:کاربرد، انتخاب و بهینهسازی چیلر در پروژههای بزرگ تجاری و هتلها | مرجع تخصصی سرمایش صنعتی اکسرلند
جدول مقایسهای انواع چیلر
| کاربرد اصلی | هزینه تقریبی | نوع مبرد | دمای محیط طراحی (°C) | COP | ظرفیت سرمایش (kW) | نوع چیلر |
|---|---|---|---|---|---|---|
| ساختمان متوسط، هتل، اداری | متوسط | R410A | 35 | 3.5 - 5 | 500 - 1500 | هواخنک |
| مجتمع تجاری، بیمارستان، پروژه بزرگ | بالا | R134a | 40 | 5 - 7 | 1000 - 5000 | آبخنک |
| جایی که انرژی حرارتی ارزان در دسترس است | متوسط تا بالا | آب + LiBr | 45 | 1.2 - 1.5 | 500 - 3000 | جذبی |
تحلیل جدول:
چیلر آبخنک معمولاً راندمان بالاتری دارد و مناسب ساختمانهای بزرگ و با بار دائم است و در بسیاری از پروژهها به صورت پکیج چیلر آب خنک - برج خنک کن مدار بسته اجرا میشود تا عملکرد پایدارتر و کنترل بهتری روی مصرف آب و انتقال حرارت فراهم گردد.
- چیلر هواخنک به دلیل نصب آسان و عدم نیاز به برج خنککن، گزینه مناسب ساختمانهای متوسط یا جایی که فضای نصب محدود است.
- چیلر جذبی گزینه تخصصی است و بیشتر در پروژههایی استفاده میشود که مازاد انرژی حرارتی دارند.
نمودار راندمان COP بر اساس دمای محیط
نمودار زیر نشان میدهد که COP چیلر هواخنک با افزایش دمای محیط کاهش مییابد، در حالی که چیلر آبخنک با برج خنککن، COP نسبتاً پایدار باقی میماند:
دما (°C) COP هواخنک COP آب خنک
تحلیل نمودار:
در مناطق گرم و خشک، انتخاب چیلر آبخنک باعث حفظ راندمان بالا میشود.
چیلر هواخنک برای پروژههای با شرایط محیطی پایدار و متوسط مناسب است.

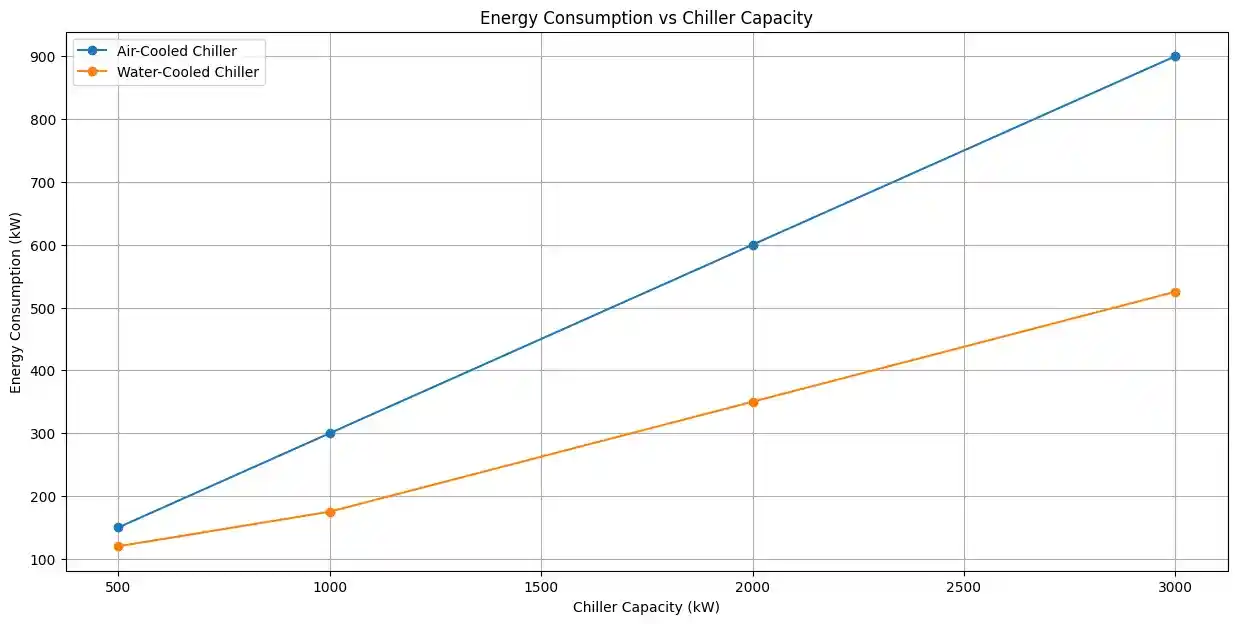

نمودار مصرف انرژی بر اساس ظرفیت چیلر
در نمودار زیر، مصرف انرژی (kW) برای انواع چیلر در ظرفیتهای مختلف نشان داده شده است:
ظرفیت (kW) مصرف هواخنک مصرف آبخنک
تحلیل نمودار:
چیلر آبخنک در ظرفیتهای بالا مصرف انرژی کمتری دارد و انتخاب بهینه برای پروژههای بزرگ است.
در ظرفیتهای متوسط، تفاوت مصرف انرژی بین هواخنک و آبخنک کمتر است و میتوان سایر فاکتورها مانند فضای نصب و هزینه اولیه را در تصمیمگیری در نظر گرفت.
بیشتر بخوانید: بررسی خطاهای رایج در انتخاب منبع انبساط و پیامدهای آن بر عملکرد چیلر
نکات عملی برای انتخاب نهایی
ابتدا بار واقعی ساختمان و ظرفیت مورد نیاز را محاسبه کنید (مطابق فاز دو).
جدول مقایسه انواع چیلر را بررسی کنید و گزینههای با COP بالا و ظرفیت مناسب را انتخاب کنید.
نمودارهای مصرف انرژی و راندمان را برای شرایط محیطی پروژه تحلیل کنید.
هزینههای نصب، فضای مورد نیاز، دسترسی به منابع آب و انرژی را در نظر بگیرید.
برای پروژههای بزرگ، چیلر آب خنک با برج خنک کن معمولاً بهترین انتخاب برای حفظ راندمان و کاهش هزینه عملیاتی است.
اهمیت مرحله عملیاتی در انتخاب چیلر
پس از بررسی پارامترهای کلیدی، محاسبه ظرفیت و تحلیل جداول و نمودارها، مرحلهی عملیاتی و تصمیمگیری نهایی برای خرید چیلر به یکی از حساسترین بخشهای پروژه تبدیل میشود. در این مرحله، صرفاً تکیه بر محاسبات تئوریک کافی نیست و باید شرایط واقعی پروژه بهدقت ارزیابی شود.
بسیاری از پروژهها زمانی دچار مشکل میشوند که عواملی مانند شرایط اقلیمی، فضای نصب، محدودیتهای تأمین آب، دسترسی به برق، سطح صدا و الزامات نگهداری در نظر گرفته نشده باشند. بهعنوان مثال:
- در مناطق گرم با دمای محیط بالا، عملکرد چیلرهای هواخنک افت میکند و باید تمهیدات ویژهای در نظر گرفته شود
- در پروژههایی با محدودیت آب، استفاده از چیلر آبخنک ممکن است چالشبرانگیز باشد
- در فضاهای محدود (مثل پشتبام ساختمانهای مسکونی)، ابعاد و وزن دستگاه اهمیت زیادی دارد
- در کاربریهای مسکونی یا اداری، سطح صدا (Noise Level) یک فاکتور تعیینکننده است
در چنین شرایطی، استفاده از مینی چیلر کم صدا میتواند یک راهکار بسیار مناسب باشد. این نوع چیلرها بهدلیل طراحی فشرده، استفاده از کمپرسورهای اینورتر و فنهای کمصدا، گزینهای ایدهآل برای فضاهایی هستند که هم محدودیت فضا دارند و هم حساسیت صوتی بالاست (مانند آپارتمانها، ویلاها و دفاتر).
در نهایت، انتخاب صحیح چیلر زمانی اتفاق میافتد که سه عامل بهصورت همزمان در نظر گرفته شوند:
- تحلیل فنی (ظرفیت، COP، نوع چیلر)
- شرایط واقعی پروژه (محیط، فضا، منابع)
- ملاحظات عملیاتی (نگهداری، صدا، هزینه بهرهبرداری)
نادیده گرفتن هر یک از این موارد میتواند منجر به افزایش هزینهها، کاهش راندمان و حتی نارضایتی کارفرما در بلندمدت شود.
چک لیست مهندسی برای خرید چیلر صنعتی
برای اطمینان از انتخاب صحیح چیلر تراکمی صنعتی در پروژههای ساختمانی بزرگ، یک چکلیست جامع شامل موارد زیر توصیه میشود:
بررسی دقیق ظرفیت سرمایش واقعی ساختمان با استفاده از محاسبات بار حرارتی و ΔT آب سرد.
ارزیابی راندمان (COP) چیلر و مقایسه با گزینههای موجود در بازار.
بررسی نوع چیلر (هواخنک، آبخنک، جذبی) بر اساس فضای نصب، دسترسی به منابع آب و انرژی.
انتخاب مبرد مناسب با توجه به راندمان، مقررات زیستمحیطی و دسترسی به سرویس.
ارزیابی دبی آب سرد و افت فشار در سیستم لولهکشی برای پمپ و کویلها.
اطمینان از فشار کاری تجهیزات مطابق با مشخصات کمپرسور و مبرد.
بررسی دمای ورودی و خروجی آب سرد برای تضمین عملکرد بهینه و طول عمر تجهیزات.
مقایسه هزینه اولیه و هزینه عملیاتی بلندمدت برای تصمیم بهینه.
بررسی فضای نصب و دسترسی برای نگهداری.
تحلیل شرایط محیطی و تغییرات دمایی و تأثیر آن بر راندمان چیلر.
این چکلیست به مهندس کمک میکند تا تمام عوامل کلیدی در تصمیمگیری خرید چیلر را پوشش دهد و ریسک انتخاب اشتباه کاهش یابد.
نکات نصب و نگهداری چیلر صنعتی
پس از خرید چیلر، توجه به نصب و نگهداری صحیح سیستم اهمیت زیادی دارد:
نصب چیلر روی سطح صاف و مقاوم برای کاهش لرزش و نویز.
اطمینان از فضای کافی برای دسترسی به کمپرسور، کندانسور و اواپراتور جهت سرویسهای دورهای.
کنترل دورهای فشار و دما برای جلوگیری از فشار زیاد یا کارکرد غیر بهینه.
پاکسازی منظم کویلها و فیلترها برای حفظ راندمان.
بررسی و نگهداری سیستمهای کنترلی و شیرهای انبساط برای جلوگیری از خطاهای عملکردی.
- بررسی و شستوشوی دورهای مبدل حرارتی چیلر (اواپراتور و کندانسور) جهت جلوگیری از رسوبگرفتگی و افت راندمان انتقال حرارت.
برنامهریزی سرویس دورهای و پیشگیرانه برای کاهش هزینه تعمیرات ناگهانی.
با رعایت این نکات، طول عمر چیلر افزایش مییابد و مصرف انرژی کاهش پیدا میکند.
