مبدل روغن به آب یکی از روش های رایج برای خارج کردن گرمای روغن از مدارهای صنعتی است. در بسیاری از سیستم های هیدرولیک، گیربکس، روانکاری و تجهیزات فرآیندی، روغن در زمان کار گرم می شود و اگر این حرارت به موقع دفع نشود، دمای روغن از محدوده مناسب کاری خارج خواهد شد.
در یک سیستم ساده، شاید فقط این سوال مطرح شود که «چه مبدلی برای خنک کردن روغن مناسب است؟» اما در پروژه صنعتی جواب به این سوال با انتخاب یک مدل از روی کاتالوگ به دست نمی آید.
دبی روغن، دمای ورود و خروج، دبی آب، دمای آب خنک کننده، فشار کاری، افت فشار مجاز، نوع روغن، میزان آلودگی، شرایط رسوب گذاری و فضای نصب همگی روی انتخاب اثر دارند.
به همین دلیل، مبدل روغن به آب را باید بخشی از کل سیستم خنک کاری دید. اگر می خواهید ابتدا ساختار کلی مدار و تجهیزات مرتبط با خنک کاری روغن را بررسی کنید، راهنمای سیستم خنک کاری روغن نقطه شروع مناسبی است.
مبدل روغن به آب چگونه کار می کند؟
در مبدل روغن به آب، دو سیال بدون تماس مستقیم با یکدیگر جریان دارند. روغن گرم از یک مسیر عبور می کند و آب خنک کننده از مسیر دیگر. حرارت از روغن به دیواره انتقال حرارت و سپس به آب منتقل می شود.
در یک طراحی واقعی، مهم نیست فقط چند کیلووات حرارت باید دفع شود. باید مشخص شود این مقدار حرارت در چه دماهایی، با چه دبی هایی و با چه محدودیت افت فشاری منتقل می شود.
مثلا اگر روغن در دمای 90 درجه وارد شود و قرار باشد در 65 درجه از مبدل خارج شود، اختلاف دمای روغن 25 درجه است. اما اینکه رسیدن به این دما با یک مبدل کوچک امکان پذیر باشد یا به سطح بیشتری نیاز داشته باشد، به شرایط سمت آب و ضریب کلی انتقال حرارت هم بستگی دارد.
در این مرحله، شناخت انواع مبدل های حرارتی پوسته و لوله اهمیت پیدا می کند. این ساختار در بسیاری از کاربردهای صنعتی به دلیل امکان طراحی سفارشی، تحمل شرایط کاری متنوع و قابلیت تعمیر و تمیزکاری مورد استفاده قرار می گیرد.
سه ساختار اصلی برای خنک کاری روغن با آب
برای یک مدار روغن، انتخاب نوع مبدل معمولا بین چند ساختار انجام می شود. سه گزینه ای که بیشتر باید با هم مقایسه شوند، پوسته و لوله، صفحه ای و دوجداره هستند.
مبدل روغن به آب پوسته و لوله

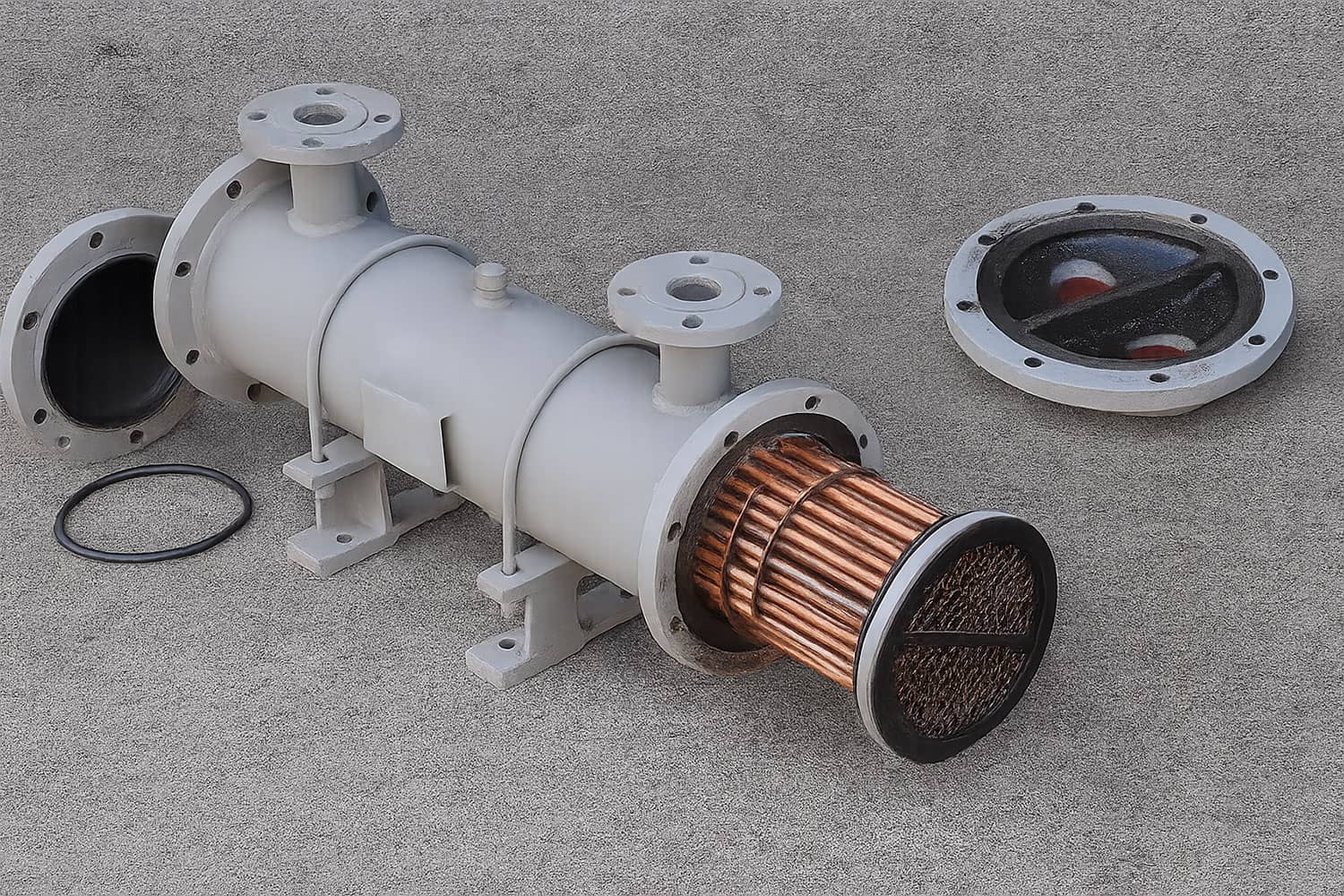

در مبدل پوسته و لوله، یک سیال درون لوله ها و سیال دیگر در سمت پوسته جریان دارد. بافل ها می توانند مسیر جریان را در سمت پوسته تغییر دهند و به افزایش تلاطم و انتقال حرارت کمک کنند.
این ساختار برای پروژه هایی که فشار و دمای کاری بالاتر، سرویس مداوم یا قابلیت تعمیر اهمیت دارد، می تواند گزینه مناسبی باشد.
از طرف دیگر، اندازه و وزن مبدل ممکن است نسبت به ساختارهای فشرده بیشتر باشد. بنابراین اگر فضای نصب بسیار محدود باشد، باید گزینه های دیگر نیز بررسی شوند.
مبدل روغن به آب صفحه ای

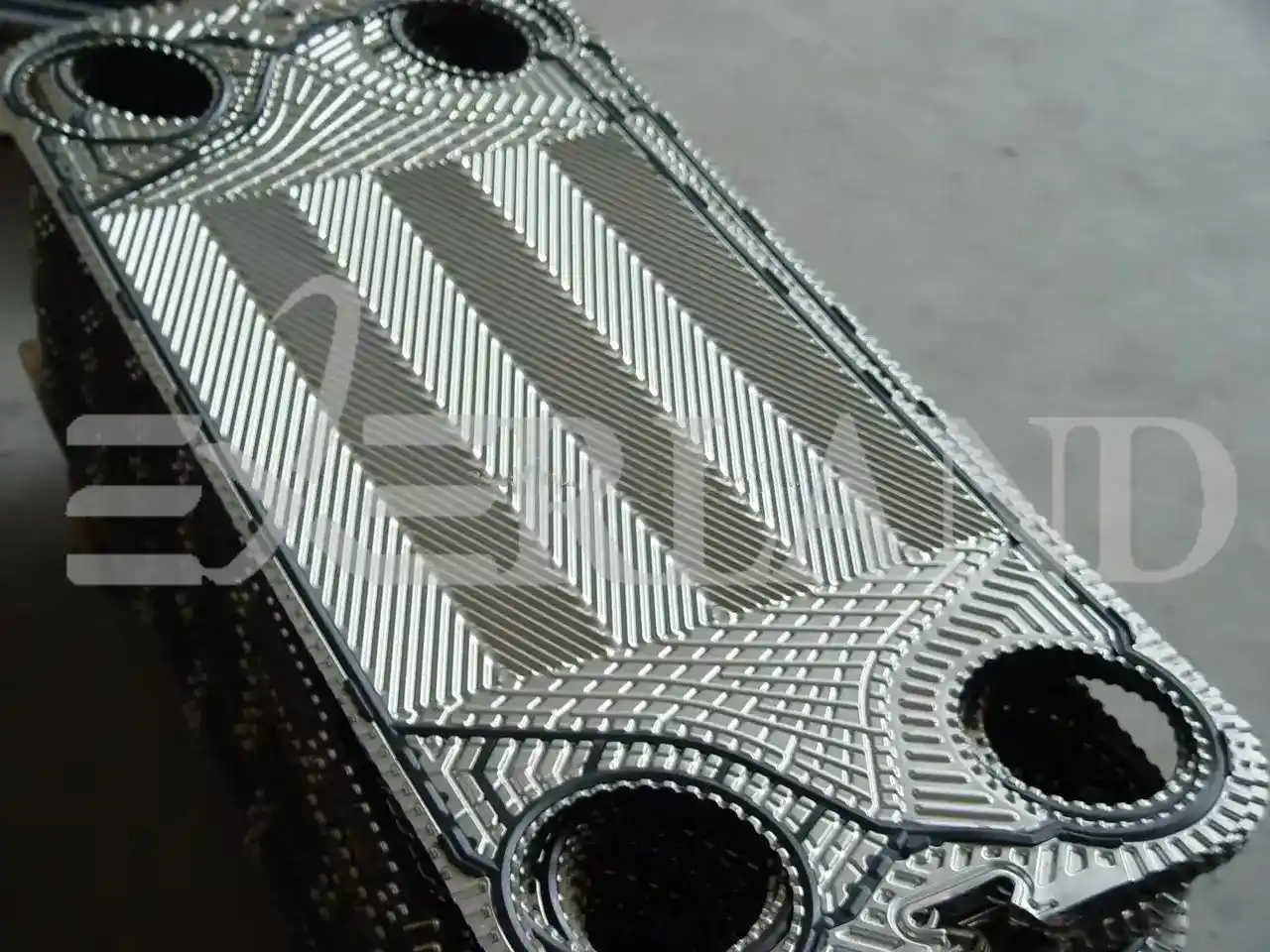

در مبدل صفحه ای، انتقال حرارت از طریق مجموعه ای از صفحات فلزی انجام می شود. سطح انتقال حرارت بالا نسبت به حجم تجهیز، یکی از دلایلی است که این ساختار در پروژه هایی با محدودیت فضا مورد توجه قرار می گیرد.
اما همین ساختار در برابر کیفیت سیال و شرایط سرویس حساسیت هایی دارد. اگر روغن آلوده باشد یا ذرات و رسوب در مدار وجود داشته باشد، طراحی مسیر جریان و امکان تمیزکاری باید از ابتدا بررسی شود.
برای مقایسه عمیق تر این گروه با پوسته و لوله، مقاله مقایسه مبدل صفحه ای و پوسته و لوله می تواند در مرحله انتخاب کمک کننده باشد.
همچنین اگر کاربرد مورد نظر شما به تجهیزات صفحه ای مربوط است، مبدل های حرارتی صفحه ای را می توان به عنوان دسته اصلی این گروه بررسی کرد.
مبدل روغن به آب دوجداره
مبدل دوجداره از دو مسیر هم مرکز تشکیل می شود و دو سیال در مسیرهای جداگانه حرکت می کنند. این ساختار از نظر مفهوم ساده است و در برخی پروژه ها که ظرفیت حرارتی محدودتر یا جداسازی مسیرها اهمیت دارد، قابل بررسی است.
با این حال، برای بارهای حرارتی بزرگ، سطح انتقال حرارت موردنیاز می تواند باعث افزایش طول یا تعداد بخش های مبدل شود. بنابراین نباید فقط به سادگی ساختار توجه کرد.
اگر هدف بررسی این ساختار به صورت مستقل باشد، مبدل لوله ای دوجداره اطلاعات دقیق تری درباره خود تجهیز ارائه می دهد.
کدام مبدل برای روغن مناسب تر است؟
جواب یکسانی برای همه پروژه ها وجود ندارد.
برای یک مدار روغن صنعتی سنگین که فشار کاری بالا، کارکرد مداوم و قابلیت تعمیر اهمیت دارد، پوسته و لوله معمولا ارزش بررسی بیشتری دارد.
اگر فضای نصب محدود باشد و شرایط سیال اجازه دهد، ساختار صفحه ای می تواند مورد توجه قرار گیرد.
در یک مدار کوچک تر یا پروژه ای که سادگی ساختار و جداسازی مسیرها اهمیت بیشتری دارد، دوجداره نیز می تواند وارد مقایسه شود.
این تصمیم زمانی دقیق تر می شود که پارامترهای اصلی طراحی مشخص باشند. در واقع، انتخاب مبدل باید از شرایط فرآیند شروع شود و بعد به انتخاب هندسه برسد. برای همین پیشنهاد می کنم قبل از انتخاب مدل، معیارهای انتخاب مبدل حرارتی صنعتی را بررسی کنید.
ظرفیت مبدل روغن به آب چگونه محاسبه می شود؟
بار حرارتی پایه را می توان از رابطه زیر به دست آورد:
Q = m × Cp × ΔT
در این رابطه
Q بار حرارتی
m دبی جرمی روغن
Cp گرمای ویژه
ΔT اختلاف دمای ورود و خروج روغن است.
فرض کنیم یک سیستم باید حدود 210 kW حرارت از روغن دفع کند. این عدد فقط مشخص می کند که سیستم چه مقدار گرما باید منتقل کند. هنوز نمی توان از روی همین عدد گفت که چه مبدلی باید ساخته شود.
در مرحله بعد باید دمای آب ورودی و خروجی، دبی آب و شرایط انتقال حرارت مشخص شوند. سپس با استفاده از رابطه کلی:
Q = U × A × ΔTlm
می توان سطح انتقال حرارت موردنیاز را در یک طراحی اولیه برآورد کرد.
اینجا دو پارامتر بسیار مهم وارد می شوند: ضریب کلی انتقال حرارت U و اختلاف دمای میانگین لگاریتمی LMTD.
اگر LMTD کمتر باشد، برای انتقال همان مقدار حرارت معمولا به سطح بیشتری نیاز خواهیم داشت. از طرف دیگر، مقدار U نیز به نوع مبدل، هندسه، سرعت جریان، خواص سیالات و شرایط سطح انتقال حرارت وابسته است.
پس عبارت «مبدل 210 کیلووات» به تنهایی اطلاعات کافی برای انتخاب تجهیز نیست.
چرا افت فشار را نباید فراموش کرد؟
گاهی یک طراحی از نظر حرارتی جواب می دهد اما از نظر هیدرولیکی مناسب نیست.
اگر مسیر روغن بیش از حد محدود شود، افت فشار افزایش پیدا می کند. این موضوع می تواند روی پمپ، دبی واقعی مدار و مصرف انرژی اثر بگذارد.
همین موضوع در سمت آب نیز وجود دارد. افزایش سرعت آب ممکن است انتقال حرارت را بهتر کند، اما در مقابل افت فشار بیشتری ایجاد می شود. به همین دلیل، طراحی خوب جایی بین انتقال حرارت کافی و افت فشار قابل قبول قرار می گیرد.
رسوب چه تاثیری بر عملکرد مبدل دارد؟
در مدار آب، کیفیت آب اهمیت زیادی دارد. املاح و رسوبات می توانند روی سطح انتقال حرارت جمع شوند و مقاومت حرارتی ایجاد کنند.
در سمت روغن نیز آلودگی، تخریب روغن یا ورود ذرات می تواند عملکرد مبدل را تحت تاثیر قرار دهد.
رسوب فقط باعث کاهش انتقال حرارت نمی شود؛ افزایش افت فشار نیز می تواند بخشی از پیامد آن باشد. اگر این مسئله در طراحی و بهره برداری دیده نشود، مبدلی که در زمان راه اندازی عملکرد مناسبی داشته، بعد از مدتی ظرفیت واقعی خود را از دست می دهد.
برای شناخت دقیق تر این پدیده، مطالعه Fouling در مبدل حرارتی می تواند به تصمیم طراحی و نگهداری کمک کند.
مبدل روغن به آب را نمی توان فقط با یک عدد ظرفیت انتخاب کرد. نوع روغن، دبی، دمای ورود و خروج، شرایط آب، فشار کاری، افت فشار، رسوب و فضای نصب باید در کنار هم دیده شوند.
پوسته و لوله، صفحه ای و دوجداره هر کدام محدوده کاربرد و محدودیت های خود را دارند. بنابراین انتخاب درست زمانی اتفاق می افتد که ابتدا شرایط واقعی سیستم مشخص شود و بعد ساختار مبدل انتخاب شود.
در ادامه ، مقایسه را یک مرحله فنی تر می کنیم و سراغ LMTD، U، افت فشار، Fouling Factor، شرایط آب خنک کننده، متریال، تعمیر و نگهداری و یک مثال عددی کامل می رویم.
برای انتخاب مبدل روغن به آب چه پارامترهایی باید مشخص شود؟
بعد از اینکه نوع مبدل مشخص شد، تازه بخش مهم انتخاب شروع می شود. در پروژه واقعی معمولا مهندس یا سازنده با یک جمله مثل «یک مبدل برای خنک کردن روغن می خواهیم» نمی تواند طراحی را شروع کند.
حداقل باید مشخص باشد روغن با چه دبی ای جریان دارد، دمای ورود و خروج آن چقدر است، آب خنک کننده از چه دمایی وارد می شود، دبی آب چقدر است و چه افت فشاری در هر طرف قابل قبول است.
نوع روغن هم مهم است. ویسکوزیته روغن با دما تغییر می کند و همین موضوع می تواند شرایط انتقال حرارت و افت فشار را تغییر دهد.
به همین دلیل، بهتر است قبل از سفارش، پارامترهای حرارتی و هیدرولیکی در یک برگه مشخصات جمع شوند. معیارهای انتخاب مبدل حرارتی صنعتی در همین مرحله کاربرد دارد و می تواند به جلوگیری از جا افتادن داده های مهم کمک کند.
دمای روغن
دمای ورودی و خروجی روغن از اولین داده هایی هستند که باید مشخص شوند.
اگر دمای خروجی خیلی نزدیک به دمای آب ورودی باشد، دستیابی به آن ممکن است به سطح انتقال حرارت بیشتری نیاز داشته باشد. بنابراین پایین آوردن دمای روغن همیشه با بزرگ تر کردن ساده مبدل حل نمی شود.
باید ببینیم اختلاف دما در تمام طول مبدل چگونه توزیع شده است.
دمای آب و دبی آب
آب خنک کننده نیز فقط یک «سیال سرد» نیست. دمای ورودی، دمای خروجی و دبی آب روی ظرفیت واقعی اثر دارند.
اگر دبی آب کم باشد، دمای آب در طول مبدل سریع تر افزایش پیدا می کند و ممکن است شرایط انتقال حرارت از حالت طراحی خارج شود.
در پروژه هایی که کیفیت آب مناسب نیست، موضوع رسوب نیز جدی تر می شود. به همین دلیل، اطلاعات مربوط به آب باید از همان مرحله طراحی وارد محاسبات شود.
LMTD چه نقشی در انتخاب مبدل دارد؟
یکی از اشتباهات رایج این است که ظرفیت حرارتی مشخص شود و سپس مبدل فقط بر اساس Q انتخاب شود.
رابطه پایه انتقال حرارت:
Q = U × A × ΔTlm
نشان می دهد که سطح انتقال حرارت A به Q، U و LMTD وابسته است.
برای یک بار حرارتی ثابت، اگر اختلاف دمای موثر کمتر شود، سطح موردنیاز می تواند افزایش پیدا کند.
در مبدل های روغن به آب، آرایش جریان نیز مهم است. جریان موازی و جریان مخالف رفتار دمایی یکسانی ندارند و انتخاب آرایش مناسب باید در محاسبات دیده شود.
برای همین، وقتی یک سازنده درباره سطح انتقال حرارت صحبت می کند، بهتر است مشخص باشد این سطح بر اساس چه دماهایی، چه U و چه شرایطی محاسبه شده است.
U را نباید از یک جدول عمومی برداشت
ضریب کلی انتقال حرارت U به شرایط واقعی مبدل وابسته است.
جنس دیواره، سرعت روغن، سرعت آب، نوع جریان، ویسکوزیته، هندسه مسیر، سطح انتقال حرارت و مقاومت های رسوبی روی آن اثر دارند.
بنابراین استفاده از یک عدد ثابت برای همه مبدل های روغن به آب می تواند نتیجه طراحی را گمراه کند.
در یک طراحی اولیه می توان از یک بازه مهندسی استفاده کرد، اما در مرحله انتخاب نهایی باید شرایط واقعی و داده های سازنده بررسی شوند.
این همان نقطه ای است که محاسبه حرارتی از یک تخمین اولیه به طراحی واقعی نزدیک می شود.
مقایسه نهایی سه ساختار
| چه زمانی مناسب نیست؟ | محدودیت | مزیت اصلی | نوع مبدل |
|---|---|---|---|
| فضای نصب بسیار محدود باشد | حجم و وزن بیشتر | تحمل شرایط کاری متنوع و قابلیت سرویس | پوسته و لوله |
| فشار، دما یا شرایط سیال خارج از محدوده طراحی باشد | حساسیت بیشتر به شرایط سیال و گسکت | ابعاد فشرده و سطح انتقال بالا | صفحه ای |
| بار حرارتی بالا یا فضای طولی محدود باشد | سطح انتقال محدودتر در برخی آرایش ها | ساختار ساده و جداسازی روشن دو سیال | دوجداره |
این جدول را نباید به شکل یک قانون قطعی دید. یک مبدل صفحه ای می تواند در یک پروژه بسیار مناسب باشد و در پروژه دیگر انتخاب خوبی نباشد. همین موضوع درباره پوسته و لوله و دوجداره هم صادق است.
در واقع، «بهترین مبدل» بدون مشخص کردن شرایط پروژه معنی دقیقی ندارد.
برای شناخت خانواده تجهیزات هواخنک نیز می توانید مبدل های حرارتی هوا خنک را بررسی کنید. این گزینه در پروژه هایی مطرح می شود که به جای آب، هوا به عنوان سیال خنک کننده استفاده می شود و در نتیجه تصمیم طراحی کاملا به شرایط محیطی وابسته می شود.
چه زمانی Oil-to-Air به جای Oil-to-Water مطرح می شود؟
اگر آب خنک کننده در دسترس نباشد یا حذف مصرف آب برای پروژه اهمیت داشته باشد، مبدل روغن به هوا می تواند وارد مقایسه شود.
در چنین شرایطی باید دمای محیط، توان فن، فضای نصب و محدودیت های آب و هوا با یکدیگر مقایسه شوند.
بنابراین Oil-to-Air لزوما جایگزین مستقیم Oil-to-Water نیست. انتخاب بین این دو به شرایط پروژه بستگی دارد.
برای بررسی جزئیات این گزینه، مقاله مبدل روغن به هوا را مطالعه کنید.
فشار کاری و متریال
فشار کاری روی ضخامت قطعات، نوع اتصالات و طراحی مکانیکی اثر می گذارد.
در طرف روغن نیز نوع سیال و ترکیب شیمیایی آن می تواند روی انتخاب متریال اثر داشته باشد. در سمت آب، سختی، کلراید، pH و سایر شرایط آب در پروژه های حساس باید بررسی شوند.
انتخاب متریال فقط برای جلوگیری از خوردگی نیست. ضخامت، قابلیت ساخت، روش اتصال، دمای کار و تعمیرپذیری نیز باید در نظر گرفته شوند.

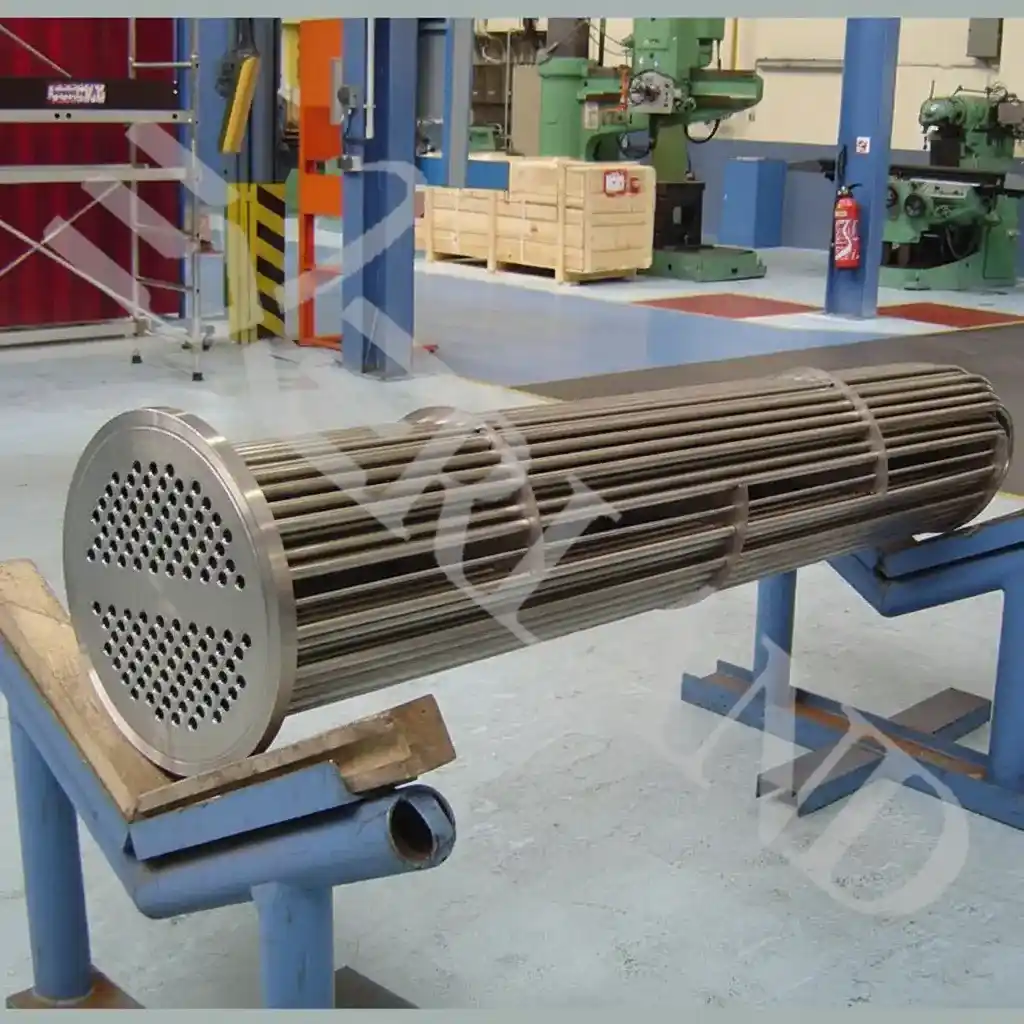

در مبدل پوسته و لوله، انتخاب لوله، Tube Sheet، پوسته و بافل ها بخشی از همین تصمیم است.
اگر پروژه به سمت پوسته و لوله می رود، دسته مبدل های حرارتی پوسته و لوله می تواند برای بررسی ساختارهای این خانواده مورد استفاده قرار گیرد.
نگهداری را از زمان طراحی در نظر بگیرید
مبدل حرارتی قرار نیست فقط روز اول خوب کار کند.
در طول زمان، سطح انتقال حرارت ممکن است با رسوب یا آلودگی پوشیده شود. در سمت آب، تشکیل رسوب و در سمت روغن، آلودگی یا تغییر خواص روغن می تواند عملکرد را تغییر دهد.
به همین دلیل، امکان باز کردن، شستشو، بازرسی و تعویض قطعات باید قبل از سفارش نهایی بررسی شود.
برای مبدل هایی که در مدارهای روغن کار می کنند، راهنمای نگهداری پیشگیرانه Oil Cooler می تواند به عنوان ادامه همین بحث استفاده شود.
نکته مهم این است که نگهداری فقط موضوع بعد از نصب نیست. اگر مبدل از ابتدا طوری انتخاب شود که تمیزکاری آن دشوار باشد، هزینه نگهداری در سال های بعد می تواند بالا برود.
انتخاب صفحه ای فقط به خاطر Compact بودن؟
Compact بودن یکی از مزیت های مبدل صفحه ای است، اما نباید تنها دلیل انتخاب باشد.
اگر فضای نصب محدود باشد، این ویژگی اهمیت زیادی پیدا می کند. ولی باید همزمان کیفیت سیال، فشار، دما، جنس صفحات، نوع گسکت و امکان سرویس بررسی شود.
برای مثال، اگر روغن آلودگی زیادی داشته باشد، مسیرهای باریک بعضی مبدل های صفحه ای ممکن است نیازمند توجه بیشتری در طراحی و نگهداری باشند.
در چنین شرایطی ممکن است پوسته و لوله، با وجود ابعاد بزرگ تر، از نظر تعمیرپذیری انتخاب منطقی تری باشد.
برای شناخت گزینه های مختلف صفحه ای، دسته مبدل های حرارتی صفحه ای را ببینید.
همچنین در پروژه هایی که انتخاب بین صفحه ای لحیمی و گسکت دار مطرح است، مقایسه مبدل های صفحه ای لحیمی و گسکت دار می تواند مرحله بعدی بررسی باشد.
یک اشتباه رایج: انتخاب بر اساس ظرفیت اسمی
فرض کنیم در کاتالوگ یک مبدل نوشته شده ظرفیت آن 210 kW است.
آیا همین عدد برای انتخاب کافی است؟
خیر.
باید مشخص شود این ظرفیت در چه دماهایی، با چه روغنی، با چه دبی آب و روغن، با چه Fouling Factor و با چه افت فشاری به دست آمده است.
ممکن است یک مبدل در شرایط کاتالوگ 210 kW ظرفیت داشته باشد اما در پروژه واقعی به دلیل دمای بالاتر آب، ویسکوزیته متفاوت روغن یا افت فشار محدود، عملکرد متفاوتی ارائه دهد.
بنابراین عدد ظرفیت باید همراه با شرایط عملکرد خوانده شود.
چه اطلاعاتی برای استعلام قیمت لازم است؟
اگر هدف از مقاله رسیدن به خرید است، بهتر است کاربر بداند چه اطلاعاتی برای استعلام واقعی لازم است.
حداقل این موارد را باید آماده کرد:
نوع روغن
دبی روغن
دمای ورود روغن
دمای مطلوب خروجی
دمای آب ورودی
دمای آب خروجی یا دبی آب
فشار کاری دو طرف
افت فشار مجاز
شرایط محیطی
محدودیت ابعاد
ساعات کارکرد
شرایط رسوب و کیفیت آب
با این اطلاعات می توان به جای انتخاب یک محصول صرفا بر اساس ظرفیت اسمی، یک پیشنهاد مهندسی برای تجهیز ارائه کرد.
مبدل روغن به آب یک تجهیز با یک نسخه ثابت نیست.
پوسته و لوله، صفحه ای و دوجداره هر کدام در شرایط خاصی می توانند انتخاب مناسبی باشند. آنچه تصمیم را مشخص می کند، ترکیب بار حرارتی، دما، دبی، فشار، افت فشار، خواص روغن، کیفیت آب، رسوب، فضای نصب و روش نگهداری است.
اگر پروژه صنعتی است و قرار است تجهیز برای کارکرد طولانی انتخاب شود، بهتر است محاسبات حرارتی و هیدرولیکی قبل از سفارش بررسی شوند و مشخصات واقعی پروژه در اختیار سازنده قرار گیرد.
در نهایت، انتخاب درست مبدل فقط به این سوال پاسخ نمی دهد که «چه ظرفیتی لازم داریم؟» بلکه باید مشخص کند «این ظرفیت تحت چه شرایطی و با چه محدودیت هایی باید تامین شود؟»
