وقتی قرار است برای یک استخر مبدل حرارتی انتخاب کنیم ، اولین سوال این نیست که کدام مبدل راندمان بیشتری دارد. باید ببینیم استخر چه حجمی دارد و قرار است در چه مدت به دمای مورد نظر برسد. آب استخر چه کیفیتی دارد و سیستم گرمایش از چه نوعی است. این موارد در ظاهر ساده هستند اما در انتخاب نهایی تاثیر زیادی دارند.
در پروژه های استخر گاهی مبدل از نظر ظرفیت مناسب انتخاب می شود اما بعد از راه اندازی آب دیر گرم می شود یا مصرف انرژی بالا می رود. بعضی وقت ها هم مبدل ظرفیت خوبی دارد اما به دلیل انتخاب نامناسب جنس یا افت فشار زیاد با مشکل روبرو می شود. به همین دلیل انتخاب مبدل حرارتی استخر باید بر اساس شرایط واقعی کار انجام شود نه فقط قیمت اولیه یا یک عدد ظرفیت روی کاتالوگ.
در این مقاله می خواهیم از دید طراحی و اجرا به موضوع نگاه کنیم. ابتدا انواع مبدل را مقایسه می کنیم و بعد درباره ظرفیت حرارتی و جنس مناسب و هزینه نگهداری صحبت می کنیم تا برای انتخاب تجهیز اطلاعات قابل استفاده داشته باشید.
مبدل حرارتی استخر چه کاری انجام می دهد؟
در بیشتر سیستم های گرمایش استخر آب توسط دیگ آب گرم یا منبع حرارتی دیگری گرم می شود. مبدل حرارتی انرژی را از مدار گرم به آب استخر منتقل می کند. در یک طراحی درست دو مدار از هم جدا می مانند و آب مدار گرمایش با آب استخر مخلوط نمی شود.
این جداسازی اهمیت زیادی دارد. آب استخر ممکن است کلر و مواد ضدعفونی کننده داشته باشد و آب مدار گرمایش هم از نظر کیفیت و شرایط بهره برداری متفاوت باشد. مبدل باید طوری انتخاب شود که هم انتقال حرارت مناسبی داشته باشد و هم در برابر شرایط واقعی آب دوام بیاورد.
برای آشنایی با انواع تجهیزات و بررسی گزینه های موجود می توانید از مبدل های حرارتی اکسرلند شروع کنید. البته انتخاب نهایی باید بعد از مشخص شدن ظرفیت و جنس و شرایط کاری انجام شود.
چه نوع مبدل حرارتی برای استخر مناسب است؟

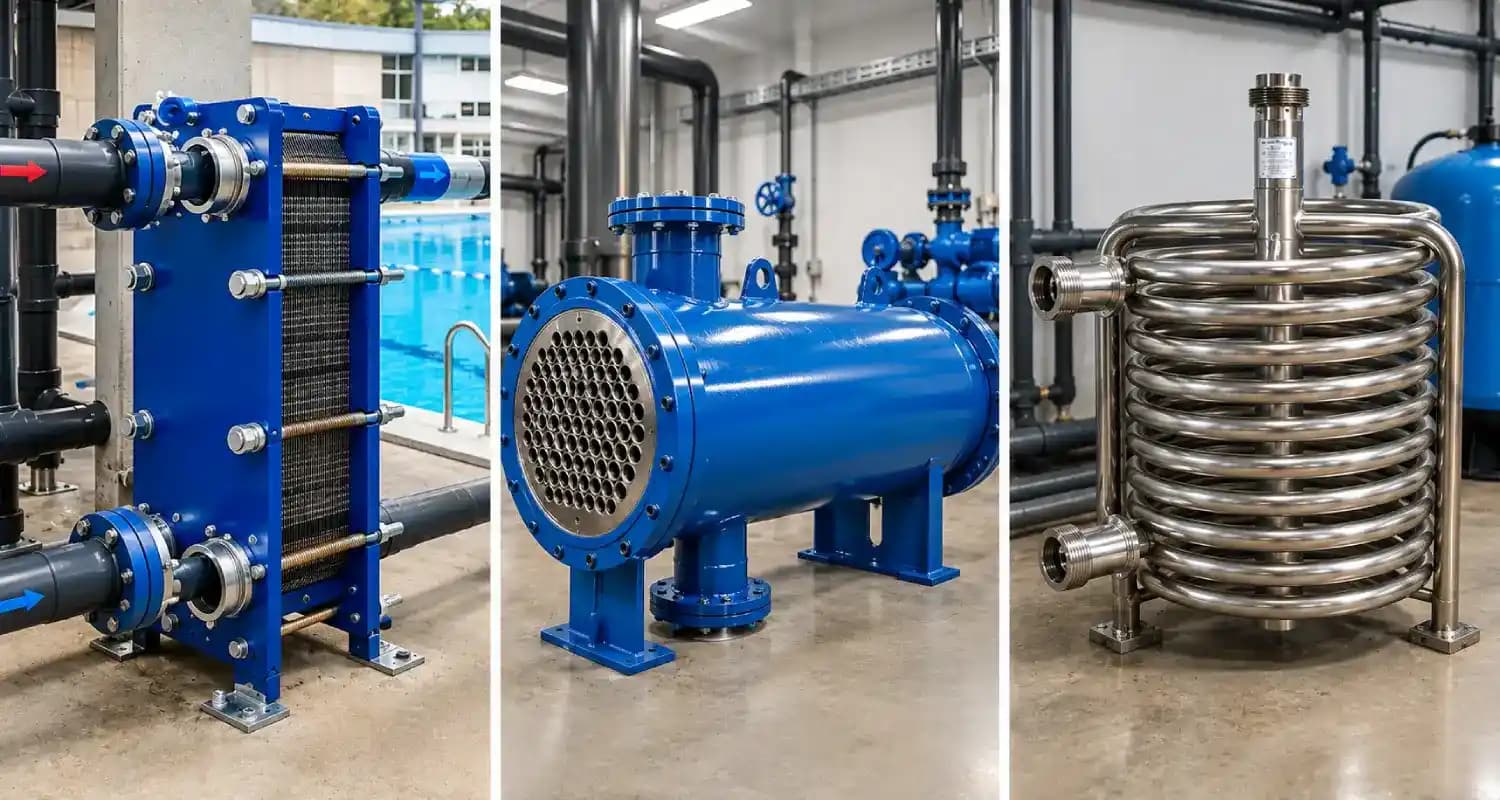

برای استخر نمی توان یک نوع مبدل را در تمام شرایط بهترین گزینه دانست. مبدل صفحه ای و مبدل پوسته و لوله هر کدام مزایا و محدودیت های خودشان را دارند. مبدل های کویلی هم در بعضی سیستم های ساده استفاده می شوند اما باید ظرفیت و نحوه انتقال حرارت آن ها با نیاز پروژه تطبیق داده شود.
۱. مبدل حرارتی صفحه ای برای استخر
مبدل صفحه ای از تعدادی صفحه فلزی تشکیل شده است که دو سیال در مسیرهای جداگانه از کنار هم عبور می کنند. به دلیل سطح انتقال حرارت زیاد در حجم کم می توان ظرفیت مناسبی را در فضای محدود نصب کرد. این ویژگی برای موتورخانه های کوچک و پروژه هایی که فضای زیادی ندارند مفید است.
اما یک نکته مهم وجود دارد. مبدل صفحه ای زمانی عملکرد خوبی خواهد داشت که کیفیت آب و فیلتراسیون و افت فشار به درستی بررسی شده باشد. اگر آب مستعد رسوب باشد یا نگهداری به موقع انجام نشود ممکن است عملکرد مبدل به مرور کاهش پیدا کند.
در مدل های واشردار امکان باز کردن مبدل و بررسی صفحات وجود دارد. این ویژگی برای پروژه هایی که سرویس دوره ای اهمیت دارد می تواند مفید باشد. برای شناخت محدودیت ها و شرایط انتخاب می توانید راهنمای انتخاب مبدل صفحه ای واشردار را هم مطالعه کنید.
۲. مبدل حرارتی پوسته و لوله
در مبدل پوسته و لوله یک سیال از داخل لوله ها عبور می کند و سیال دیگر در سمت پوسته جریان دارد. این ساختار در بسیاری از کاربردهای صنعتی شناخته شده است و بسته به طراحی می تواند برای بارهای حرارتی مختلف به کار برود.
یکی از مزیت های این نوع مبدل این است که در صورت طراحی مناسب دسترسی به مسیرهای جریان و امکان سرویس می تواند ساده تر باشد. البته این موضوع به نوع ساخت و آرایش لوله ها وابسته است. نمی توان گفت هر مبدل پوسته و لوله در برابر رسوب مقاوم است یا همیشه از مبدل صفحه ای بهتر عمل می کند.
برای انتخاب باید قطر و تعداد لوله ها و دبی دو طرف و افت فشار و جنس سطوح در تماس با آب بررسی شود. در پروژه هایی که کارکرد مداوم دارند هزینه تعمیر و توقف سیستم نیز باید از ابتدا در نظر گرفته شود.
اگر قصد دارید این ساختار را با جزئیات بیشتری بررسی کنید راهنمای خرید مبدل پوسته و لوله اطلاعات تکمیلی درباره معیارهای انتخاب در اختیار شما می گذارد.
۳. مبدل کویلی چه زمانی قابل بررسی است؟
مبدل کویلی از یک مسیر لوله ای تشکیل می شود که سطح انتقال حرارت آن با توجه به طراحی و شرایط نصب تعیین می شود. این نوع مبدل ممکن است در برخی سیستم های ساده یا مخزن های خاص کاربرد داشته باشد. اما نباید فقط به دلیل سادگی ساخت آن را برای تمام استخرها اقتصادی دانست.
اگر سطح انتقال حرارت کافی نباشد یا دمای منبع گرما مناسب نباشد زمان گرم شدن آب افزایش پیدا می کند. از طرف دیگر طول مسیر و قطر لوله و سرعت جریان روی عملکرد حرارتی و افت فشار اثر دارند. در نتیجه حتی برای یک پروژه کوچک هم بهتر است محاسبه انجام شود.
ظرفیت مبدل حرارتی استخر چگونه تعیین می شود؟
حجم استخر یکی از داده های اصلی است اما به تنهایی برای انتخاب ظرفیت کافی نیست. باید دمای اولیه آب و دمای هدف و مدت زمان مورد نظر برای گرم شدن نیز مشخص باشد. در استخر روباز تلفات حرارتی ناشی از تبخیر و باد و اختلاف دمای آب و هوا می تواند قابل توجه باشد. در استخر سرپوشیده هم تهویه و رطوبت و شرایط محیط بر بار حرارتی اثر می گذارند.
برای محاسبه انرژی لازم جهت گرم کردن اولیه آب از رابطه زیر استفاده می شود:
E = m × Cp × ΔT
در این رابطه جرم آب با m نشان داده می شود و Cp ظرفیت گرمایی ویژه آب است. ΔT هم اختلاف دمای اولیه و نهایی است. برای آب می توان ظرفیت گرمایی ویژه را در محاسبات معمول حدود 4.18 کیلوژول بر کیلوگرم درجه سلسیوس در نظر گرفت.
فرض کنید حجم استخر ۸۰ متر مکعب باشد و بخواهیم دمای آب را از ۲۰ درجه به ۲۸ درجه برسانیم. با فرض چگالی تقریبی ۱۰۰۰ کیلوگرم بر متر مکعب جرم آب حدود ۸۰ هزار کیلوگرم می شود. انرژی لازم برای این تغییر دما حدود ۲۶۷۵۲۰۰ کیلوژول است.
این عدد انرژی است نه توان مبدل. اگر قرار باشد زمان گرم شدن را هم محاسبه کنیم باید انرژی را بر زمان مورد نظر تقسیم کنیم و سپس تلفات سیستم را نیز در نظر بگیریم. در عمل بخشی از گرما همزمان با گرم شدن آب به محیط منتقل می شود. بنابراین ظرفیت نهایی نباید فقط از روی حجم استخر تعیین شود.
برای محاسبات کامل تر می توانید راهنمای محاسبه ظرفیت مبدل حرارتی را بررسی کنید. در پروژه واقعی بهتر است بار اولیه گرم کردن آب و بار نگهداری دما جداگانه محاسبه شوند.
نقش منبع گرما در انتخاب مبدل
مبدلی که با آب گرم دیگ کار می کند لزوما برای هر منبع حرارتی دیگری با همان ظرفیت اسمی مناسب نیست. دمای ورودی و خروجی مدار گرم و دبی جریان و اختلاف دمای دو طرف تعیین می کنند که مبدل در شرایط واقعی چه میزان گرما منتقل کند.
برای مثال در سیستم بخار به آب باید شرایط بخار و فشار کاری و کنترل دمای آب خروجی مشخص باشد. انتخاب این سیستم بدون بررسی فشار و تجهیزات کنترلی کار درستی نیست. در پروژه هایی که منبع حرارتی بخار است مطالعه مبدل بخار به آب برای استخر می تواند به بررسی ساختار سیستم کمک کند.
مقایسه اولیه مبدل صفحه ای و پوسته و لوله
به جای اینکه تنها یک نوع مبدل را برنده اعلام کنیم بهتر است معیارهای اصلی را کنار هم بگذاریم.
معیار مبدل صفحه ای مبدل پوسته و لوله فضای نصب معمولا فشرده ترمعمولا فضای بیشتری نیاز داردانتقال حرارت سطح زیاد در حجم کم وابسته به آرایش و طراحی لوله هاسرویس در مدل واشردار امکان باز کردن صفحات وجود دارد وابسته به ساخت و دسترسی به لوله ها افت فشار باید برای هر دو مدار محاسبه شود باید برای هر دو مدار محاسبه شود هزینه اولیه وابسته به ظرفیت و جنس و نوع ساخت وابسته به ظرفیت و جنس و نوع ساخت انتخاب نهایی مناسب در صورت تطبیق شرایط آب و دبی مناسب در صورت تطبیق شرایط آب و دبی این جدول یک مقایسه عمومی است و جایگزین محاسبات سازنده نیست. برای انتخاب درست باید عملکرد حرارتی و افت فشار و محدودیت های جنس و سرویس در کنار هم بررسی شوند.
جنس مبدل برای آب کلردار یا شور
کیفیت آب استخر یکی از مواردی است که در زمان خرید نباید نادیده گرفته شود. کلر و نمک و دما و ترکیب شیمیایی آب می توانند روی خوردگی اثر بگذارند. به همین دلیل صرفا عبارت استیل ضد زنگ روی مشخصات محصول برای تایید سازگاری کافی نیست.
در استخر آب شور باید سازگاری جنس تمام سطوح در تماس با آب بررسی شود. تیتانیوم در بسیاری از کاربردهای آب شور گزینه قابل بررسی است اما انتخاب قطعی به شرایط طراحی و تایید سازنده وابسته است. برای آب کلردار نیز باید غلظت مواد شیمیایی و دما و شرایط بهره برداری مشخص باشد.
اگر اطلاعات کیفیت آب در دسترس نباشد بهتر است قبل از سفارش مشخصات آن جمع آوری شود. انتخاب ارزان تر ممکن است در ابتدا جذاب باشد اما خوردگی یا نشتی می تواند هزینه تعمیر و توقف سیستم را افزایش دهد.
برای انتخاب نهایی چه اطلاعاتی لازم است؟
پیش از استعلام قیمت این اطلاعات را آماده کنید:
حجم استخر و مساحت سطح آب
دمای اولیه و دمای مطلوب
زمان مورد انتظار برای گرم شدن
سرپوشیده یا روباز بودن استخر
نوع منبع گرما و دمای ورودی و خروجی آن
دبی و فشار در دو طرف مبدل
مشخصات آب از نظر کلر و نمک و املاح
فضای نصب و محدودیت های سرویس
ساعات کار روزانه و تعداد دفعات استفاده
در پروژه های بزرگ یا استخرهای عمومی بررسی نقشه موتورخانه و شرایط واقعی بهره برداری نیز اهمیت دارد. انتخاب نهایی باید بر اساس اطلاعات قابل اندازه گیری انجام شود تا ظرفیت و جنس و افت فشار با هم سازگار باشند.
بررسی افت فشار و دبی در انتخاب مبدل حرارتی استخر
یکی از مواردی که در زمان انتخاب مبدل حرارتی استخر باید به آن توجه شود ، دبی جریان و افت فشار در دو طرف مبدل است. ممکن است یک مبدل از نظر ظرفیت حرارتی مناسب باشد ، اما به دلیل افت فشار بالا با پمپ موجود هماهنگ نباشد. در این شرایط ، عملکرد کل سیستم تحت تاثیر قرار می گیرد و حتی ممکن است دبی مورد نیاز برای انتقال حرارت تامین نشود. برای آشنایی بیشتر با مدل های مختلف ، می توانید مبدل های حرارتی را بررسی کنید.
در زمان انتخاب مبدل باید دبی آب استخر و دبی مدار گرمایش به صورت جداگانه مشخص شوند. این دو دبی لزوما برابر نیستند ، چون دمای آب ورودی و خروجی و شرایط طراحی در دو مدار متفاوت است. بنابراین نمی توان فقط بر اساس حجم استخر یا ظرفیت اسمی مبدل ، دبی مورد نیاز را تعیین کرد. در این مرحله ، استفاده از اطلاعات فنی و بررسی شرایط طراحی اهمیت زیادی دارد. برای آشنایی بیشتر با پارامترهای انتخاب، مطالعه راهنمای انتخاب مبدل حرارتی پوسته و لوله هم می تواند مفید باشد.
از طرف دیگر ، افت فشار مبدل باید با توان پمپ و افت فشار سایر تجهیزات مدار هماهنگ باشد. فیلتر ، شیرآلات ، لوله ها و اتصالات هم در افت فشار کل سیستم نقش دارند. اگر این موارد از ابتدا بررسی نشوند ، ممکن است بعد از نصب مشخص شود که پمپ توان تامین دبی مورد نیاز را ندارد یا مصرف برق سیستم بیشتر از مقدار پیش بینی شده است.
به همین دلیل بهتر است هنگام استعلام قیمت ، علاوه بر ظرفیت حرارتی ، اطلاعات مربوط به دبی طراحی و افت فشار هر دو مدار نیز از سازنده دریافت شود. ظرفیت مبدل باید با شرایط واقعی سیستم هماهنگ باشد و صرفا بر اساس عدد درج شده در کاتالوگ انتخاب نشود.
تاثیر دمای ورودی و خروجی بر عملکرد مبدل
ظرفیت حرارتی مبدل فقط به ابعاد و سطح انتقال حرارت آن وابسته نیست. دمای سیال گرم و دمای آب استخر هم تاثیر مستقیمی بر عملکرد مبدل دارند. هرچه اختلاف دمای موثر بین دو سیال بیشتر باشد ، انتقال حرارت معمولا با شرایط مناسب تری انجام می شود ؛ البته این موضوع به سطح انتقال حرارت ، دبی و مشخصات طراحی مبدل هم بستگی دارد.
برای مثال ، اگر آب گرم خروجی از دیگ با دمای پایین تری نسبت به شرایط طراحی وارد مبدل شود ، ممکن است مبدل نتواند همان ظرفیت مورد انتظار را تامین کند. در چنین شرایطی حتی اگر ظرفیت اسمی مبدل کافی به نظر برسد ، زمان گرم شدن آب افزایش پیدا می کند. به همین دلیل ، در زمان انتخاب تجهیز باید محاسبه ظرفیت حرارتی با شرایط واقعی پروژه انجام شود. برای این منظور می توانید راهنمای محاسبه ظرفیت مبدل حرارتی را هم مطالعه کنید.
در زمان طراحی باید دمای ورودی و خروجی هر دو مدار مشخص باشد. همچنین بهتر است شرایط واقعی کارکرد منبع گرما بررسی شود ، چون دمای اعلام شده در کاتالوگ تجهیزات همیشه به معنی تامین همان دما در تمام ساعات کار سیستم نیست.
در سیستم هایی که از دیگ آب گرم استفاده می کنند ، کنترل دمای آب رفت و برگشت اهمیت زیادی دارد. اگر دمای مدار گرمایش به درستی تنظیم نشود ، ممکن است عملکرد مبدل با شرایط طراحی فاصله پیدا کند. بنابراین انتخاب مبدل و تنظیم سیستم گرمایش باید به صورت هماهنگ انجام شوند.
محل نصب مبدل حرارتی در موتورخانه استخر
محل نصب مبدل حرارتی یکی دیگر از مواردی است که در زمان طراحی موتورخانه باید بررسی شود. حتی اگر ظرفیت و جنس مبدل به درستی انتخاب شده باشد، نصب نامناسب می تواند سرویس و نگهداری آن را دشوار کند یا باعث ایجاد مشکل در عملکرد سیستم شود.
در زمان تعیین محل نصب باید فضای کافی برای دسترسی به اتصالات ، شیرآلات و تجهیزات کنترلی در نظر گرفته شود. در مبدل های صفحه ای واشردار ، فضای لازم برای باز کردن و خارج کردن صفحات اهمیت دارد. در مبدل های پوسته و لوله هم باید شرایط دسترسی برای بازرسی و تمیزکاری مسیرهای جریان بررسی شود. برای مقایسه مشخصات این مدل ها ، می توانید مقاله راهنمای انتخاب مبدل حرارتی صفحه ای واشردار را نیز ببینید.
همچنین بهتر است مسیر لوله کشی تا حد امکان متناسب با نقشه موتورخانه طراحی شود تا تعداد اتصالات غیرضروری و افت فشار اضافی کاهش پیدا کند. در کنار این موارد ، وضعیت تخلیه آب ، امکان هواگیری و دسترسی به تجهیزات اندازه گیری هم باید در نظر گرفته شود.
در پروژه هایی که فضای موتورخانه محدود است ، انتخاب مبدل صرفا بر اساس ابعاد کلی تجهیز کافی نیست. باید فضای لازم برای نصب ، تعمیر و انجام سرویس های دوره ای هم بررسی شود.
کنترل و تنظیم دمای آب استخر
برای اینکه مبدل حرارتی در شرایط مناسبی کار کند ، فقط انتخاب ظرفیت کافی نیست و سیستم کنترل دما هم باید به درستی طراحی شود. در بسیاری از پروژه ها از سنسور دما ، شیر کنترلی و تجهیزات فرمان استفاده می شود تا دمای آب استخر در محدوده مورد نظر باقی بماند.
اگر سیستم کنترل به درستی تنظیم نشده باشد ، ممکن است مبدل بیش از نیاز کار کند یا دمای آب از مقدار تعیین شده بالاتر برود. این موضوع علاوه بر افزایش مصرف انرژی ، می تواند روی شرایط بهره برداری و عمر بعضی تجهیزات هم تاثیر بگذارد.
یکی از روش های معمول ، کنترل عملکرد سیستم بر اساس دمای آب استخر است. در این حالت ، وقتی دمای آب به مقدار تنظیم شده نزدیک می شود، میزان انتقال حرارت کاهش پیدا می کند یا مدار گرمایش مطابق طراحی کنترل می شود. نوع شیر کنترلی و نحوه فرمان دادن به آن باید با مشخصات منبع گرما و ساختار سیستم هماهنگ باشد. در سیستم های گرمایش با بخار نیز شرایط منبع گرما و نحوه انتقال انرژی باید به صورت جداگانه بررسی شود ؛ برای آشنایی بیشتر می توانید مقاله مبدل حرارتی بخار به آب استخر را مطالعه کنید.
در سیستم های بزرگ تر ، بهتر است دمای ورودی و خروجی مبدل و همچنین دبی جریان قابل اندازه گیری باشد. این اطلاعات در زمان راه اندازی و عیب یابی کمک می کنند تا مشخص شود مبدل در شرایط واقعی چه عملکردی دارد.
راه اندازی اولیه و بررسی عملکرد مبدل
بعد از نصب مبدل حرارتی ، لازم است عملکرد آن در شرایط واقعی بررسی شود. در این مرحله نباید فقط به گرم شدن آب استخر توجه کرد ، چون زمان گرم شدن به حجم آب ، تلفات حرارتی و شرایط محیط هم وابسته است.
در شروع کار باید اتصالات ، شیرآلات و مسیرهای جریان بررسی شوند تا نشتی یا مشکل در گردش آب وجود نداشته باشد. همچنین لازم است دبی جریان در دو طرف مبدل و دمای ورودی و خروجی اندازه گیری شود و با مقادیر طراحی مقایسه شود.
اگر دمای خروجی با مقدار مورد انتظار اختلاف زیادی داشته باشد ، باید شرایط منبع گرما ، دبی جریان و وضعیت انتقال حرارت بررسی شود. گاهی مشکل از خود مبدل نیست و عواملی مانند عملکرد نامناسب پمپ ، گرفتگی فیلتر یا تنظیم نبودن شیر کنترلی باعث کاهش ظرفیت واقعی سیستم می شوند. در این شرایط، بررسی محاسبات و شرایط طراحی می تواند به پیدا کردن علت اصلی کمک کند.
ثبت اطلاعات اولیه در زمان راه اندازی هم اهمیت دارد. اگر دمای ورودی و خروجی ، دبی و افت فشار در شروع کار ثبت شوند ، در سرویس های بعدی می توان تغییرات عملکرد سیستم را با دقت بیشتری بررسی کرد.
چه عواملی باعث کاهش راندمان مبدل حرارتی استخر می شوند؟
کاهش عملکرد مبدل حرارتی همیشه به معنی خرابی تجهیز نیست. در بسیاری از موارد ، مشکل به شرایط بهره برداری یا نگهداری مربوط می شود. رسوب گرفتن سطوح انتقال حرارت ، گرفتگی مسیرهای جریان ، کاهش دبی و تغییر شرایط منبع گرما از عواملی هستند که می توانند عملکرد سیستم را تحت تاثیر قرار دهند.
در مبدل هایی که با آب دارای املاح بالا کار می کنند ، تشکیل رسوب ممکن است به مرور زمان باعث کاهش انتقال حرارت شود. در این شرایط ، حتی اگر منبع گرما دمای مناسبی داشته باشد ، مبدل نمی تواند انرژی را با همان سرعت اولیه منتقل کند.
از طرف دیگر ، وجود ذرات معلق و آلودگی در آب هم ممکن است باعث گرفتگی مسیرهای باریک شود. به همین دلیل ، وضعیت فیلتراسیون و کیفیت آب باید متناسب با نوع مبدل بررسی شود. انتخاب مدل مناسب از میان انواع مبدل حرارتی نیز باید با توجه به شرایط آب و نیاز پروژه انجام شود.
اگر زمان گرم شدن آب نسبت به گذشته افزایش پیدا کند یا اختلاف دمای ورودی و خروجی تغییر غیرعادی داشته باشد ، بهتر است قبل از تعویض مبدل ، دبی جریان ، افت فشار و وضعیت سطوح انتقال حرارت بررسی شود. این کار کمک می کند علت اصلی مشکل مشخص شود و از هزینه های غیرضروری جلوگیری شود.
سرویس و نگهداری مبدل حرارتی استخر
برنامه نگهداری مبدل باید بر اساس نوع تجهیز ، کیفیت آب و ساعات کار سیستم تعیین شود. نمی توان برای تمام مبدل ها یک فاصله زمانی ثابت در نظر گرفت ، چون شرایط کاری پروژه ها با هم متفاوت است.
در مبدل های صفحه ای واشردار ، وضعیت واشرها و صفحات باید در سرویس های دوره ای بررسی شود. اگر نشانه هایی از نشتی یا افت عملکرد وجود داشته باشد ، لازم است علت آن مشخص شود و در صورت نیاز ، تمیزکاری یا تعویض قطعات انجام شود.
در مبدل های پوسته و لوله هم باید وضعیت مسیرهای جریان و احتمال تشکیل رسوب بررسی شود. روش تمیزکاری به نوع مبدل ، جنس سطوح و نوع رسوب بستگی دارد. استفاده از مواد شیمیایی نامناسب ممکن است به سطوح انتقال حرارت آسیب بزند ، بنابراین روش شست و شو باید با توصیه سازنده هماهنگ باشد.
علاوه بر این موارد ، ثبت دماها و افت فشار در بازه های زمانی مختلف کمک می کند تغییرات عملکرد مبدل زودتر شناسایی شوند. این کار به خصوص در استخرهای عمومی و پروژه هایی که سیستم ساعات زیادی در روز کار می کند ، اهمیت بیشتری دارد.
هزینه واقعی مبدل حرارتی فقط قیمت خرید نیست
در زمان خرید مبدل حرارتی ، معمولا قیمت اولیه یکی از معیارهای اصلی مقایسه است. با این حال ، برای انتخاب اقتصادی باید هزینه های بهره برداری و نگهداری هم در نظر گرفته شوند. ممکن است یک مبدل در ابتدا قیمت پایین تری داشته باشد ، اما به دلیل افت فشار بالا، نیاز بیشتر به سرویس یا سازگاری نامناسب با کیفیت آب ، در طول زمان هزینه بیشتری ایجاد کند.
برای مقایسه گزینه ها بهتر است هزینه خرید ، نصب ، مصرف انرژی مرتبط با پمپاژ ، سرویس دوره ای و قطعات مصرفی بررسی شود. احتمال خوردگی و هزینه تعمیرات احتمالی هم در پروژه هایی که کیفیت آب شرایط خاصی دارد، اهمیت زیادی دارد.
برای مثال ، در استخر آب شور ممکن است انتخاب مبدلی با جنس مناسب ، هزینه اولیه بیشتری داشته باشد ، اما در صورت تطبیق صحیح با شرایط آب ، بتواند ریسک خوردگی و هزینه های تعمیر را کاهش دهد. البته این موضوع باید با مشخصات فنی سازنده و شرایط واقعی بهره برداری بررسی شود و نمی توان فقط بر اساس جنس یا قیمت درباره آن تصمیم گرفت.
بنابراین بهتر است مبدل حرارتی بر اساس هزینه کلی استفاده از تجهیز انتخاب شود ، نه فقط قیمت درج شده در پیش فاکتور. بررسی مدل های مختلف در مبدل های حرارتی می تواند نقطه شروع مناسبی برای مقایسه گزینه ها باشد.
خطاهای رایج در انتخاب مبدل حرارتی استخر
یکی از اشتباهات رایج این است که ظرفیت مبدل فقط بر اساس حجم استخر تعیین می شود. همان طور که گفته شد ، دمای اولیه و نهایی آب ، زمان گرم شدن و تلفات حرارتی هم در تعیین ظرفیت مورد نیاز نقش دارند. برای تخمین دقیق تر ظرفیت مورد نیاز ، بهتر است از روش های محاسباتی استفاده شود و شرایط واقعی پروژه در نظر گرفته شود.
اشتباه دیگر ، توجه نکردن به افت فشار و دبی جریان است. ممکن است مبدل از نظر انتقال حرارت مناسب باشد ، اما با پمپ موجود هماهنگ نباشد و در نتیجه ظرفیت واقعی سیستم کاهش پیدا کند.
انتخاب جنس بدون توجه به کیفیت آب هم می تواند مشکل ساز شود. شرایط آب کلردار و آب شور یکسان نیست و حتی در یک گروه از مبدل ها هم سازگاری جنس باید با توجه به شرایط واقعی بررسی شود.
از طرف دیگر ، در نظر نگرفتن فضای سرویس و هزینه نگهداری ممکن است بعد از نصب مشکل ایجاد کند. به همین دلیل ، بهتر است پیش از خرید، مشخصات فنی مبدل ، شرایط نصب و برنامه نگهداری آن به صورت یکجا بررسی شوند. برای مقایسه دقیق تر ، مطالعه راهنمای انتخاب مبدل حرارتی صفحه ای واشردار و راهنمای خرید مبدل حرارتی پوسته و لوله می تواند مفید باشد.
انتخاب مبدل حرارتی استخر
برای انتخاب مبدل حرارتی استخر باید چند عامل اصلی را همزمان در نظر گرفت. حجم استخر و زمان مورد نیاز برای گرم شدن ، ظرفیت حرارتی مورد نیاز را مشخص می کنند. نوع منبع گرما ، دبی و افت فشار هم روی عملکرد واقعی مبدل تاثیر دارند. در کنار این موارد ، کیفیت آب و جنس سطوح در تماس با آن باید بررسی شوند تا احتمال خوردگی و خرابی کاهش پیدا کند.
مبدل صفحه ای معمولا برای پروژه هایی که فضای نصب محدود دارند گزینه قابل بررسی است ، در حالی که مبدل پوسته و لوله هم بسته به ساختار و شرایط کاری می تواند انتخاب مناسبی باشد. مبدل کویلی نیز در بعضی کاربردها قابل استفاده است ، اما ظرفیت و افت فشار آن باید با نیاز پروژه هماهنگ باشد. برای بررسی گزینه های موجود ، می توانید مبدل های حرارتی را ببینید و مشخصات هر مدل را با نیاز پروژه تطبیق دهید.
در نهایت ، انتخاب درست زمانی انجام می شود که ظرفیت حرارتی ، شرایط هیدرولیکی ، جنس ، فضای نصب و هزینه های نگهداری در کنار هم بررسی شوند. اگر اطلاعات طراحی و شرایط واقعی بهره برداری از ابتدا مشخص باشند ، احتمال انتخاب اشتباه کمتر می شود و سیستم گرمایش استخر هم با عملکرد قابل پیش بینی تری کار خواهد کرد.
