چرا انتخاب چیلر مهم تر از چیزی است که فکر می کنید؟

انتخاب چیلر مناسب، فقط یک تصمیم خرید نیست؛ بلکه یک تصمیم استراتژیک در طراحی سیستم تهویه مطبوع و مدیریت هزینه‌های بلندمدت پروژه است. بسیاری از کارفرمایان و حتی برخی مهندسین، تمرکز خود را صرفاً روی قیمت اولیه دستگاه می‌گذارند، در حالی که هزینه واقعی چیلر در طول عمر آن (Life Cycle Cost) تعیین می‌شود.

اگر ظرفیت چیلر کمتر از نیاز واقعی انتخاب شود، سیستم دائماً تحت فشار کار می‌کند و علاوه بر کاهش عمر مفید، مصرف انرژی به شدت افزایش می‌یابد. از طرف دیگر، انتخاب بیش از ظرفیت (Oversizing) نیز باعث افزایش هزینه اولیه و کاهش راندمان در بارهای جزئی خواهد شد.

بنابراین انتخاب صحیح چیلر نیازمند تحلیل دقیق بار سرمایشی، شرایط واقعی بهره‌برداری و نگاه بلندمدت به هزینه‌هاست، نه صرفاً قیمت خرید اولیه.

در بسیاری از پروژه‌های صنعتی و ساختمانی، استفاده از پکیج چیلر آب خنک به همراه برج خنک کن مدار باز به عنوان یک راهکار یکپارچه، می‌تواند نقش مهمی در بهینه‌سازی عملکرد سیستم داشته باشد؛ زیرا این ترکیب باعث افزایش راندمان تبادل حرارت، کاهش مصرف انرژی و پایداری بیشتر در شرایط بار متغیر می‌شود.

در این مقاله، به‌صورت کاملاً مهندسی و کاربردی، فرآیند انتخاب چیلر، محاسبه ظرفیت برودتی، و بهینه‌سازی هزینه‌ها را بررسی می‌کنیم.

چیلر چیست و چه نقشی در سیستم سرمایش دارد؟

چیلر دستگاهی است که با استفاده از یک سیکل تبرید، گرما را از یک سیال (معمولاً آب) گرفته و آن را به محیط خارج منتقل می‌کند. این آب سرد سپس در سیستم‌های تهویه مطبوع مانند فن‌کویل یا هواساز استفاده می‌شود.

چیلر دستگاهی است که با استفاده از یک سیکل تبرید تراکمی یا جذبی، گرما را از یک سیال (معمولاً آب) گرفته و آن را به محیط خارج منتقل می‌کند. در نتیجه، آب سرد تولید می‌شود که این آب در سیستم‌های تهویه مطبوع مانند فن‌کویل‌ها و هواسازها برای خنک‌سازی فضاهای مسکونی، اداری و صنعتی مورد استفاده قرار می‌گیرد. انواع مختلف، چیلر تراکمی هواخنک اسکرو یکی از گزینه‌های پرکاربرد در پروژه‌های متوسط تا بزرگ است. این نوع چیلر با استفاده از کمپرسور اسکرو و دفع حرارت از طریق هوا، بدون نیاز به برج خنک‌کننده کار می‌کند و به دلیل ساختار مقاوم، راندمان مناسب و قابلیت کارکرد در شرایط متغیر بار، در بسیاری از پروژه‌های صنعتی و ساختمانی انتخابی رایج محسوب می‌شود.

انواع اصلی چیلر:

ظرفیت سنجی چیلر چیست و چرا اهمیت دارد؟

ظرفیت‌سنجی چیلر به معنی تعیین میزان بار سرمایشی واقعی مورد نیاز ساختمان است. این بار در واقع مجموع تمام منابع تولید گرما در فضا بوده و نشان می‌دهد سیستم سرمایش باید چه مقدار انرژی حرارتی را از محیط حذف کند تا شرایط دمایی مطلوب حفظ شود.

اگر ظرفیت‌سنجی به‌درستی انجام نشود، یا سیستم دچار کم‌ظرفیتی می‌شود و توان تأمین سرمایش کافی را ندارد، یا بیش‌ظرفیتی رخ می‌دهد که باعث افزایش هزینه اولیه و کاهش راندمان در بهره‌برداری خواهد شد.

در پروژه‌های کوچک‌تر و ساختمان‌های کم‌واحد، مانند آپارتمان‌ها و ویلاها، استفاده از مینی چیلر مسکونی یک راهکار رایج و کاربردی است. این سیستم به دلیل ظرفیت محدودتر، امکان تأمین سرمایش مستقل برای هر واحد یا ساختمان کوچک را فراهم می‌کند و در صورت طراحی صحیح، می‌تواند با راندمان مناسب و کنترل بهتر مصرف انرژی، گزینه‌ای اقتصادی و قابل اعتماد باشد.

عوامل مؤثر در بار سرمایشی:

• متراژ و حجم ساختمان

• شرایط اقلیمی

• تعداد افراد

• تجهیزات داخلی

• تابش خورشید

• نوع کاربری (اداری، صنعتی، مسکونی)

فرمول محاسبه ظرفیت چیلر

در ساده‌ترین حالت، می‌توان از رابطه زیر برای تخمین اولیه استفاده کرد:

 محاسبه ظرفیت سرمایشی (BTU/hr)

Q = U × A × ΔT

که در آن:

• Q: بار سرمایشی

• U: ضریب انتقال حرارت

• A: مساحت

• ΔT: اختلاف دما

تبدیل ظرفیت به تن تبرید

 تبدیل BTU به تن تبرید

1 TR = 12000 BTU/hr

جدول تخمینی ظرفیت چیلر بر اساس کاربری

ظرفیت مورد نیاز (BTU/hr به ازای هر متر مربع)	نوع کاربری
400 تا 600	مسکونی
600 تا 800	اداری
800 تا 1200	تجاری
1000 تا 1500	صنعتی

اشتباهات رایج در انتخاب چیلر

یکی از مهم‌ترین دلایل افزایش هزینه‌ها در پروژه‌ها، انتخاب نادرست چیلر است. برخی از اشتباهات رایج شامل موارد زیر است:

• انتخاب چیلر صرفاً بر اساس متراژ

• نادیده گرفتن شرایط اقلیمی

• عدم توجه به بارهای داخلی

• انتخاب بیش از ظرفیت برای اطمینان بیشتر

• عدم بررسی راندمان (COP و EER)

بهینه سازی هزینه خرید چیلر

برای اینکه بدون افزایش هزینه، بهترین انتخاب را داشته باشید، باید به این نکات توجه کنید:

 انتخاب ظرفیت واقعی، نه تخمینی

محاسبه دقیق بار سرمایشی باعث جلوگیری از هزینه اضافی می‌شود.

بررسی راندمان انرژی

 ضریب عملکرد (COP)

COP = Cooling Output / Power Input

هرچه این عدد بالاتر باشد، مصرف انرژی کمتر است.

 بررسی هزینه چرخه عمر (LCC)

هزینه کل مالکیت

LCC = Initial Cost + Operating Cost + Maintenance Cost

چرا انتخاب چیلر فقط یک محاسبه نیست؟

بسیاری از پروژه‌ها از یک نقطه مشترک ضربه می‌خورند:
طراحی بر اساس شرایط ایده‌آل.

اما ساختمان‌ها در واقعیت هیچ‌وقت در حالت ایده‌آل کار نمی‌کنند.استفاده از چیلر تراکمی آب خنک اسکرو اینورتر در بسیاری از پروژه‌های مدرن، یک راهکار بهینه محسوب می‌شود؛ زیرا این سیستم با قابلیت کنترل دور کمپرسور و تطبیق ظرفیت با بار واقعی می‌تواند عملکرد خود را با شرایط متغیر ساختمان هماهنگ کند و در نتیجه راندمان انرژی بهتری در طول بهره‌برداری ارائه دهد.

در عمل:

• بیشتر ساعات سال، بار سرمایشی کمتر از ظرفیت طراحی است

• شرایط آب‌وهوایی نوسان دارد

• و مصرف‌کننده‌ها رفتار ثابت ندارند

نتیجه چیست؟

چیلری که فقط برای “پیک بار” انتخاب شده، بخش زیادی از عمر خود را در شرایط غیر بهینه کار می‌کند.

رفتار واقعی بار سرمایشی در ساختمان

اگر رفتار یک ساختمان اداری یا تجاری را در طول سال بررسی کنیم، یک الگوی ثابت دیده می‌شود:

• مدت کوتاه → بار کامل

• بخش عمده زمان → بار متوسط

• بخش قابل توجه → بار سبک

این یعنی چیلر شما بیشتر عمرش را در شرایطی کار می‌کند که طراحی اولیه دقیقاً برای آن ساخته نشده است.در بسیاری از پروژه‌های اداری و تجاری متوسط، استفاده از چیلر تراکمی هواخنک اسکرال به دلیل ساختار ساده، کنترل‌پذیری مناسب و عملکرد قابل قبول در بارهای متغیر، یک گزینه رایج و اقتصادی محسوب می‌شود که می‌تواند پاسخگوی بخش بزرگی از این الگوی واقعی بهره‌برداری باشد.

نکته مهم مهندسی:

اگر انتخاب چیلر فقط بر اساس بار حداکثری باشد، در عمل راندمان واقعی سیستم کاهش پیدا می‌کند، حتی اگر محاسبات اولیه کاملاً درست بوده باشد.

تفاوت دید مهندسی و دید رایج در انتخاب چیلر

در نگاه رایج، انتخاب چیلر یعنی:

محاسبه بار → تبدیل به تن تبرید → انتخاب دستگاه

اما در نگاه مهندسی حرفه‌ای، این مسیر متفاوت است:

• اول رفتار واقعی ساختمان تحلیل می‌شود

• سپس نحوه کارکرد سیستم در طول سال بررسی می‌شود

• بعد نوع چیلر مشخص می‌شود

• و در نهایت ظرفیت بهینه انتخاب می‌شود

این تفاوت ساده، در عمل می‌تواند میلیون‌ها تومان اختلاف هزینه ایجاد کند؛ به‌ویژه در سیستم‌هایی مانند پکیج چیلر آب‌خنک + برج خنک کن مدار بسته که انتخاب و طراحی صحیح آن تأثیر مستقیم بر مصرف انرژی و هزینه‌های بهره‌برداری دارد.

انتخاب نوع چیلر؛ تصمیمی فراتر از مقایسه ساده

چیلر تراکمی؛ انتخاب رایج اما نیازمند دقت

چیلرهای تراکمی به‌دلیل انعطاف بالا، تقریباً در اکثر پروژه‌ها استفاده می‌شوند. اما نکته مهم این است:

راندمان واقعی چیلر تراکمی در بار جزئی، به شدت وابسته به تکنولوژی کمپرسور است.

در پروژه‌های مدرن، چیلرهایی که توانایی کنترل ظرفیت مرحله‌ای یا پیوسته دارند، عملکرد بسیار بهتری در مصرف انرژی نشان می‌دهند.

بنابراین انتخاب نوع چیلر باید فراتر از مشخصات ظاهری و کاتالوگی باشد و بر اساس عملکرد واقعی در طول سال انجام شود.در پروژه‌های کوچک‌تر مانند ساختمان‌های اداری و تجاری محدود، استفاده از مینی چیلر اداری و تجاری می‌تواند گزینه‌ای کاربردی باشد؛ زیرا این سیستم با ظرفیت‌های مستقل و کنترل ساده‌تر، امکان مدیریت بهتر بار هر واحد و بهینه‌سازی مصرف انرژی در مقیاس کوچک تا متوسط را فراهم می‌کند.

چیلر جذبی؛ انتخاب محدود اما هدفمند

چیلر جذبی همیشه “کم‌مصرف” نیست؛ بلکه “نوع مصرف انرژی متفاوت” دارد.

این سیستم زمانی منطقی است که:

• انرژی حرارتی ارزان یا رایگان در دسترس باشد

• یا پروژه در مقیاس بزرگ صنعتی باشد

در غیر این صورت، هزینه اولیه و نگهداری می‌تواند توجیه اقتصادی را از بین ببرد.

هواخنک یا آب‌خنک؛ انتخابی که مستقیماً روی هزینه اثر می‌گذارد

این انتخاب فقط فنی نیست، بلکه کاملاً اقتصادی است.

هواخنک:

• ساده‌تر در اجرا

• بدون نیاز به برج خنک‌کن

• مناسب پروژه‌های متوسط

اما:

• راندمان پایین‌تر در شرایط گرم

• مصرف برق بیشتر در بارهای بالا

آب‌خنک:

• راندمان بالاتر

• مناسب پروژه‌های بزرگ و دائمی

اما:

• نیاز به برج خنک‌کن

• هزینه نگهداری بیشتر

• پیچیدگی اجرایی بالاتر

نتیجه مهندسی:

انتخاب درست، وابسته به مقیاس پروژه و هزینه انرژی در بلندمدت است، نه صرفاً شرایط اولیه نصب. در پروژه‌های بزرگ و پیوسته، استفاده از چیلر تراکمی آب خنک اسکرو می‌تواند به دلیل راندمان مناسب، پایداری عملکرد و مصرف انرژی بهینه در بارهای جزئی، گزینه‌ای اقتصادی‌تر در چرخه عمر سیستم باشد.

نگاه واقعی به یک پروژه 5000 متری

فرض کنید یک ساختمان اداری 5000 متری داریم.

در نگاه ساده:

• ظرفیت حدود 320 تن تبرید محاسبه می‌شود

• یک چیلر بزرگ انتخاب می‌شود

اما در نگاه مهندسی حرفه‌ای، سوالات مهم‌تری مطرح می‌شود:

• آیا بار همیشه یکنواخت است؟

• آیا سیستم در آینده توسعه پیدا می‌کند؟

• اگر یکی از تجهیزات از کار بیفتد چه می‌شود؟

تصمیم مهندسی بهتر:

به جای یک چیلر بزرگ:
استفاده از چند چیلر با ظرفیت متوسط

چرا چند چیلر بهتر از یک چیلر است؟

این تصمیم ساده، چند مزیت مهم دارد:

• کنترل بهتر در بارهای جزئی

• افزایش عمر تجهیزات

• امکان تعمیر بدون توقف کل سیستم

• مصرف انرژی بهینه‌تر در ساعات مختلف روز

در واقع، این رویکرد کمک می‌کند سیستم همیشه نزدیک به بهترین نقطه عملکرد کار کند، نه فقط در شرایط طراحی.

تحلیل اقتصادی واقعی؛ جایی که تصمیم نهایی گرفته می شود!

در نهایت، انتخاب چیلر باید به یک سوال ساده پاسخ دهد:

آیا این انتخاب در طول زمان به‌صرفه است؟

 هزینه واقعی مالکیت (LCC)

LCC = هزینه خرید + هزینه انرژی + هزینه نگهداری

در بسیاری از پروژه‌ها دیده شده:

• چیلر ارزان‌تر در خرید
  اما

• گران‌تر در مصرف انرژی و تعمیرات

و در نهایت، گزینه “ارزان‌تر” تبدیل به گزینه “پر هزینه‌تر” شده است.

اشتباهاتی که در پروژه های چیلر واقعی تکرار می شوند

چند خطای رایج که معمولاً هزینه پروژه را بالا می‌برد:

• انتخاب چیلر فقط بر اساس قیمت اولیه

• نادیده گرفتن رفتار بار در طول سال

• انتخاب ظرفیت بیش از نیاز واقعی

• بی‌توجهی به راندمان در بار جزئی

• عدم بررسی سناریوهای توسعه آینده

اصول انتخاب و خرید چیلر در پروژه‌های تأسیسات مکانیکی | تحلیل فنی و اقتصادی برای کاهش هزینه کل مالکیت (LCC)

در پروژه‌های تأسیسات مکانیکی، انتخاب چیلر یکی از حساس‌ترین تصمیم‌های طراحی و اجرا محسوب می‌شود. این انتخاب تنها یک خرید تجهیز نیست، بلکه تصمیمی است که به‌صورت مستقیم بر مصرف انرژی، هزینه نگهداری و عملکرد بلندمدت سیستم تهویه مطبوع تأثیر می‌گذارد.

هدف این بخش، بررسی اصول مهندسی انتخاب چیلر با رویکرد کاهش هزینه کل مالکیت (Life Cycle Cost) و جلوگیری از تصمیم‌های اشتباه در مرحله خرید است.در انتخاب چیلر برای پروژه‌های تأسیسات مکانیکی، اگر بخواهیم دقیقاً با نگاه کاهش هزینه کل مالکیت (LCC) تصمیم بگیریم، یکی از گزینه‌های مهم و پرکاربرد که امروزه خیلی مطرح است، چیلر تراکمی هواخنک اسکرو اینورتر است.

چیلر؛ تجهیزی با اثر مستقیم بر هزینه‌های بلندمدت

چیلر یکی از اصلی‌ترین اجزای سیستم سرمایش مرکزی است و عملکرد آن در طول عمر پروژه، تأثیر مستقیمی بر موارد زیر دارد:

• مصرف انرژی سالانه ساختمان

• هزینه تعمیر و نگهداری

• پایداری عملکرد سیستم HVAC

• و هزینه کل مالکیت پروژه (LCC)

بنابراین انتخاب چیلر، در واقع انتخاب یک ساختار هزینه‌ای بلندمدت است، نه صرفاً انتخاب یک دستگاه مکانیکی.

خطای رایج در پروژه‌ها: تمرکز بر قیمت اولیه

یکی از اشتباهات رایج در پروژه‌های اجرایی، انتخاب چیلر صرفاً بر اساس قیمت خرید اولیه است.

در حالی که تحلیل اقتصادی نشان می‌دهد:

• هزینه خرید تنها بخش محدودی از هزینه کل پروژه است

• بخش عمده هزینه در مصرف انرژی و نگهداری در طول زمان ایجاد می‌شود

در نتیجه، انتخاب صرفاً ارزان‌ترین گزینه می‌تواند در بلندمدت منجر به افزایش قابل توجه هزینه‌ها شود.

معیارهای مهندسی در انتخاب چیلر

برای انتخاب صحیح چیلر، باید مجموعه‌ای از پارامترهای فنی و اقتصادی به‌صورت هم‌زمان بررسی شوند.

 عملکرد در بار جزئی چیلر (Part Load Performance)

در اکثر پروژه‌ها، چیلر در شرایط بار کامل کار نمی‌کند و بخش عمده زمان در بارهای جزئی فعالیت دارد.

بنابراین باید بررسی شود:

• راندمان در 25٪، 50٪ و 75٪ بار

• رفتار سیستم در شرایط غیرپیک

• پایداری عملکرد در تغییرات بار

چیلری که فقط در ظرفیت نامی بهینه باشد، در عمل انتخاب مناسبی برای پروژه‌های واقعی نیست.

 مصرف انرژی واقعی در شرایط بهره برداری چیلر

اعداد ارائه‌شده در کاتالوگ‌ها معمولاً در شرایط استاندارد آزمایشگاهی هستند و لزوماً بیانگر عملکرد واقعی سیستم در پروژه نیستند.

در تحلیل مهندسی باید شرایط زیر در نظر گرفته شود:

• اقلیم واقعی محل پروژه

• دمای طراحی تابستان

• ساعات کارکرد سالانه

• الگوی بار سرمایشی ساختمان

مصرف انرژی واقعی، یکی از مهم‌ترین عوامل در تصمیم‌گیری اقتصادی است.

هزینه نگهداری و قابلیت سرویس چیلر

هزینه نگهداری در طول عمر پروژه، بخش مهمی از هزینه کل مالکیت را تشکیل می‌دهد.

در انتخاب چیلر باید موارد زیر بررسی شود:

• دسترسی به قطعات یدکی

• کیفیت خدمات پس از فروش

• پیچیدگی تعمیرات

• دوره‌های سرویس و نگهداری

در بسیاری از پروژه‌ها، این بخش حتی از اختلاف قیمت اولیه مهم‌تر است.

 انعطاف پذیری سیستم در توسعه آینده

یک سیستم مهندسی اصولی باید قابلیت پاسخ‌گویی به تغییرات آینده را داشته باشد، از جمله:

• افزایش بار سرمایشی

• تغییر کاربری ساختمان

• توسعه فازهای پروژه

عدم توجه به این موضوع می‌تواند منجر به هزینه‌های اضافی در آینده شود.

بیشتر بخوانید: طراحی‌ های خاص چیلرهای صنعتی در پروژه های واقعی چگونه انجام می شود؟

انتخاب یک چیلر یا چند چیلر؟

در طراحی سیستم‌های بزرگ، یکی از تصمیم‌های کلیدی انتخاب بین یک چیلر بزرگ یا چند چیلر با ظرفیت متوسط است.

مزایای استفاده از چند چیلر:

• بهبود راندمان در بارهای جزئی

• افزایش قابلیت اطمینان سیستم

• امکان تعمیر بدون توقف کامل سیستم

• توزیع بهتر بار و استهلاک

در نتیجه، این روش در بسیاری از پروژه‌های حرفه‌ای باعث کاهش هزینه بهره‌برداری می‌شود.

اشتباهات رایج در انتخاب چیلر

• انتخاب صرفاً بر اساس قیمت اولیه

• عدم توجه به رفتار بار واقعی ساختمان

• انتخاب ظرفیت بیش از نیاز واقعی

• بی‌توجهی به عملکرد در بار جزئی

• تمرکز بیش از حد بر برند به جای تحلیل فنی

چرا تعمیرات تخصصی چیلر و HVAC یک موضوع حیاتی است؟

در بسیاری از پروژه‌های صنعتی، تجاری و ساختمانی، سیستم سرمایش و گرمایش فقط یک تجهیز جانبی نیست؛ بلکه یک بخش حیاتی از فرآیند تولید، بهره‌برداری و آسایش محسوب می‌شود. در کارخانه‌ها، مراکز داده، بیمارستان‌ها، هتل‌ها، مجتمع‌های تجاری و حتی ساختمان‌های اداری بزرگ، توقف عملکرد چیلر یا سیستم HVAC می‌تواند باعث خسارت مستقیم مالی، توقف تولید، افت کیفیت محصول یا حتی آسیب به تجهیزات حساس شود.

در این میان، چیزی که تفاوت بین یک سیستم پایدار و یک سیستم پرهزینه را ایجاد می‌کند، «تعمیرات تخصصی چیلر»، «سرویس دوره‌ای HVAC» و «عیب‌یابی اصولی سیستم سرمایشی و گرمایشی» است. تعمیرات غیرحرفه‌ای ممکن است به‌ظاهر مشکل را موقتاً رفع کند، اما معمولاً باعث کاهش راندمان، افزایش مصرف برق و در نهایت نیاز به اورهال کامل می‌شود.

در بسیاری از پروژه‌ها، انتخاب و نگهداری صحیح پکیج چیلر + برج خنک کن نقش کلیدی در پایداری سیستم دارد. این ترکیب، به‌خصوص در چیلرهای آب‌خنک، امکان دفع مؤثر حرارت را فراهم می‌کند و اگر به‌درستی طراحی و سرویس شود، می‌تواند راندمان کلی سیستم را به‌طور محسوسی افزایش دهد. هماهنگی بین عملکرد چیلر و برج خنک‌کن، تنظیم دمای آب کندانس و نگهداری منظم برج خنک‌کن، از عوامل تعیین‌کننده در طول عمر و بهره‌وری کل سیستم محسوب می‌شود.

این مقاله با نگاه مهندسی و اجرایی نوشته شده تا هم برای کارفرما و مدیر تاسیسات مفید باشد و هم برای تکنسین و مهندس مکانیک، یک مرجع واقعی برای تصمیم‌گیری و اجرا ایجاد کند.

چیلر و سیستم HVAC دقیقاً چه کاری انجام می‌دهند؟

سیستم HVAC مخفف Heating, Ventilation, and Air Conditioning است و شامل مجموعه‌ای از تجهیزات برای گرمایش، سرمایش، تهویه و کنترل کیفیت هوای داخلی می‌شود. قلب بخش سرمایشی این سیستم در پروژه‌های بزرگ معمولاً چیلر است.

چیلر دستگاهی است که با استفاده از سیکل تبرید تراکمی یا جذبی، آب سرد تولید می‌کند. این آب سرد از طریق پمپ‌ها به هواسازها (AHU)، فن‌کویل‌ها (FCU) یا تجهیزات صنعتی منتقل می‌شود و سرمایش محیط یا فرآیند را تامین می‌کند.

از نظر فنی، چیلرها معمولاً شامل اجزای زیر هستند:

• کمپرسور (Scroll / Screw / Reciprocating / Centrifugal)
• کندانسور (Air Cooled یا Water Cooled)
• اواپراتور
• شیر انبساط (TXV یا EEV)
• مدار مبرد، روغن و کنترل‌های حفاظتی
• تابلو برق، PLC و سنسورها

وقتی یکی از این اجزا درست کار نکند، سیستم وارد حالت افت راندمان یا خطای کامل می‌شود. به همین دلیل عیب‌یابی چیلر باید دقیق، مرحله‌ای و مبتنی بر داده باشد.

انواع چیلر از نظر ساختار و تاثیر آن در تعمیرات

شناخت نوع چیلر، اولین قدم برای سرویس یا تعمیرات اصولی است، چون هر نوع چیلر نقاط ضعف و الگوی خرابی متفاوتی دارد.

چیلر تراکمی (Vapor Compression Chiller)

این نوع چیلر رایج‌ترین مدل در صنعت است و با کمپرسور کار می‌کند. بیشترین تعمیرات چیلر صنعتی مربوط به همین مدل است. مشکلات رایج آن شامل خرابی کمپرسور، نشتی مبرد، گرفتگی کندانسور و خطاهای الکتریکی است.

چیلر جذبی (Absorption Chiller)

چیلر جذبی به جای کمپرسور از محلول‌هایی مثل لیتیوم بروماید استفاده می‌کند و بیشتر در پروژه‌هایی دیده می‌شود که بخار یا آب داغ در دسترس است. تعمیرات آن تخصصی‌تر بوده و بیشتر شامل کریستالیزه شدن، نشتی وکیوم، ضعف ژنراتور و مشکلات محلول است.

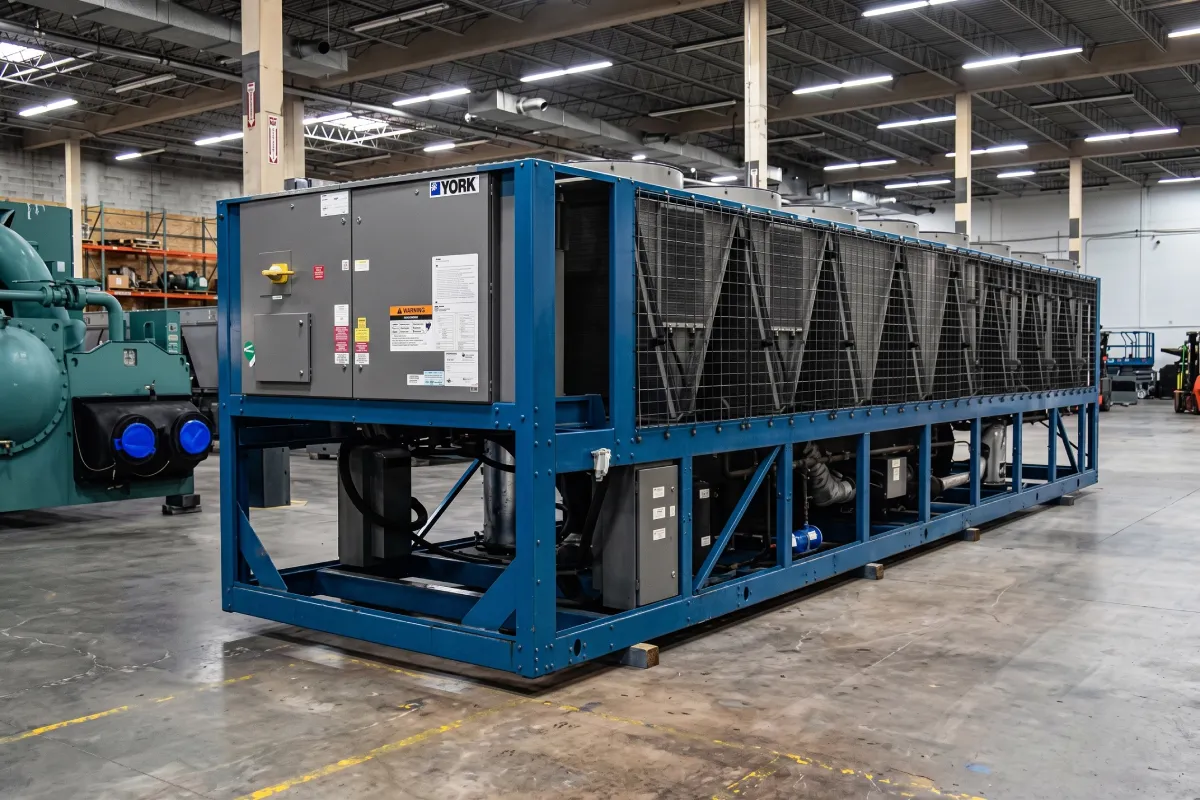

تفاوت چیلر هواخنک و آب‌خنک (از دید تعمیرات و نگهداری)

یکی از مهم‌ترین موضوعات در سرویس چیلر، شناخت نوع کندانسور است.

چیلر هواخنک (Air Cooled Chiller)

در این مدل، کندانسور با جریان هوا و فن‌ها خنک می‌شود. این نوع چیلر معمولاً در پشت‌بام نصب می‌شود و به برج خنک‌کننده نیاز ندارد.

مزایا:

• نصب آسان‌تر
• عدم نیاز به برج خنک‌کننده
• هزینه نگهداری آب کمتر

معایب:

• حساسیت بالا به دمای محیط
• راندمان پایین‌تر در تابستان‌های گرم
• خرابی فن‌ها و گرفتگی فین‌ها رایج است

چیلر آب‌خنک (Water Cooled Chiller)

در این مدل، کندانسور با آب خنک می‌شود و نیاز به برج خنک‌کننده دارد.

مزایا:

• راندمان بالاتر
• مصرف برق کمتر در شرایط مشابه
• مناسب پروژه‌های بزرگ صنعتی

معایب:

• رسوب‌گیری و خوردگی کندانسور
• هزینه تعمیرات برج خنک‌کننده
• حساسیت به کیفیت آب و سختی

در پروژه‌های صنعتی، معمولاً چیلر آب‌خنک انتخاب می‌شود، اما هزینه سرویس دوره‌ای آن باید دقیق مدیریت شود.

تعمیرات تخصصی چیلر یعنی چه و چه تفاوتی با تعمیرات معمولی دارد؟

تعمیرات تخصصی چیلر یعنی فرآیند رفع مشکل بر اساس اصول مهندسی تبرید، داده‌های عملیاتی و استانداردهای نگهداری. تعمیرکار حرفه‌ای فقط قطعه تعویض نمی‌کند، بلکه علت اصلی خرابی را پیدا می‌کند.

تفاوت تعمیر تخصصی با تعمیر معمولی:

• بررسی فشار مکش و دهش قبل از هر تصمیم
• تحلیل دمای خط مایع و خط مکش
• بررسی سوپرهیت و سابکول
• بررسی آمپر کمپرسور و بار الکتریکی
• تست نشتی مبرد با روش اصولی
• بررسی کیفیت روغن کمپرسور
• تحلیل عملکرد کندانسور و اواپراتور

اگر این داده‌ها بررسی نشود، تعمیرات به شکل آزمون و خطا انجام می‌شود و هزینه‌ها چند برابر خواهد شد.

علائم مهم خرابی چیلر که نباید نادیده گرفته شوند

بسیاری از کارفرماها زمانی اقدام به تعمیرات چیلر می‌کنند که دستگاه کاملاً از کار افتاده است، در حالی که چیلر قبل از توقف کامل، علائم هشدار واضحی نشان می‌دهد.

مهم‌ترین علائم خرابی:

• افزایش مصرف برق و آمپر کمپرسور
• کاهش ظرفیت سرمایش (آب خروجی گرم‌تر از حد نرمال)
• یخ‌زدگی اواپراتور یا لوله مکش
• صدای غیرعادی کمپرسور یا فن‌ها
• خطای High Pressure یا Low Pressure
• نوسان شدید دمای آب سرد
• قطع و وصل شدن زیاد کمپرسور (Short Cycling)

این علائم معمولاً نشان‌دهنده یک مشکل ریشه‌ای مثل کمبود مبرد، کثیفی کندانسور، خرابی شیر انبساط یا افت جریان آب است و در صورت بی‌توجهی می‌تواند به آسیب جدی در کمپرسور منجر شود.

در سیستم‌های مدرن‌تر مثل چیلر تراکمی آب خنک اسکرال، این علائم معمولاً سریع‌تر قابل تشخیص هستند، چون کمپرسورهای اسکرال نسبت به نوسانات فشار و دما حساس‌تر بوده و سیستم کنترل دقیق‌تری دارند. به همین دلیل، در صورت سرویس و پایش مناسب، می‌توان از بروز خرابی‌های سنگین قبل از وقوع جلوگیری کرد و راندمان پایدار سیستم را حفظ نمود.

جدول مقایسه خرابی‌های رایج در چیلر و HVAC

در جدول زیر، رایج‌ترین مشکلات سیستم سرمایشی و گرمایشی صنعتی و اثر آن‌ها را می‌بینید:

چرا سرویس دوره‌ای چیلر و HVAC از تعمیرات اضطراری مهم‌تر است؟

سرویس چیلر اگر درست انجام شود، در واقع یک سرمایه‌گذاری است نه هزینه. بسیاری از خرابی‌های کمپرسور یا سوختن موتورهای فن، نتیجه مستقیم سرویس نکردن به موقع است.

در سرویس استاندارد، موارد زیر بررسی می‌شود:

• شستشوی کندانسور و بررسی انتقال حرارت
• تست فشار مدار مبرد
• بررسی وضعیت روغن و سطح آن
• بررسی فیلتر درایر و رطوبت سیستم
• بررسی سلامت سنسورها و کنترلرها
• بررسی ارتعاشات و اتصالات الکتریکی
• کنترل دبی آب در مدار اواپراتور

سرویس دوره‌ای باعث می‌شود عمر کمپرسور افزایش پیدا کند و احتمال اورهال چیلر صنعتی به شدت کاهش یابد.

جدول برنامه پیشنهادی سرویس و نگهداری چیلر (PM)

یکی از استانداردترین روش‌های کاهش خرابی، اجرای PM (Preventive Maintenance) است.

فرمول‌های مهم در تعمیرات چیلر و تحلیل عملکرد سیستم

در تعمیرات تخصصی HVAC، بدون محاسبات نمی‌توان دقیق تصمیم گرفت. حتی اگر تکنسین تجربه داشته باشد، محاسبه کمک می‌کند خطاهای پنهان مشخص شوند.

 ظرفیت سرمایشی بر حسب دبی آب (Cooling Capacity)

Q (kW) = m (kg/s) × Cp (kJ/kg.K) × ΔT (°C)

این فرمول نشان می‌دهد اگر دبی آب و اختلاف دمای رفت و برگشت را داشته باشید، می‌توانید ظرفیت واقعی تولید سرمایش چیلر را محاسبه کنید. اگر ظرفیت واقعی کمتر از مقدار طراحی باشد، یعنی سیستم مشکل دارد (کمبود مبرد، کثیفی مبدل یا افت دبی آب).

تبدیل تن تبرید به کیلووات

1 TR = 3.517 kW

بسیاری از چیلرها ظرفیتشان بر اساس TR درج می‌شود. برای محاسبات مصرف برق و COP، باید ظرفیت را به kW تبدیل کرد.

راندمان عملکرد چیلر (COP)

COP = Cooling Output (kW) / Power Input (kW)

اگر COP کاهش پیدا کند، یعنی چیلر برای تولید سرمایش مشابه، برق بیشتری مصرف می‌کند. کاهش COP معمولاً به دلیل کثیفی کندانسور، کمبود مبرد یا خرابی کمپرسور رخ می‌دهد.

بیشتر بخوانید: طراحی و انتخاب فن کندانسور بر اساس دبی هوا، افت فشار و ظرفیت دفع حرارت در چیلرهای صنعتی

نقش کمپرسور در تعمیرات چیلر و اهمیت تشخیص خرابی زودهنگام

کمپرسور گران‌ترین قطعه چیلر است و بخش زیادی از هزینه اورهال چیلر صنعتی مربوط به همین قسمت می‌شود. به همین دلیل در تعمیرات تخصصی چیلر، اولین اصل این است که کمپرسور نباید تحت فشار غیرعادی کار کند.

نشانه های اولیه آسیب کمپرسور:

• افزایش آمپر نسبت به حالت نرمال
• دمای بالای دهش (Discharge Temperature)
• برگشت مایع به کمپرسور (Liquid Slugging)
• صدای ضربه یا لرزش شدید
• بوی سوختگی در تابلو برق

اگر خرابی کمپرسور دیر تشخیص داده شود، ممکن است مدار روغن و مبرد آلوده شود و کل سیستم نیاز به شستشو و تعویض قطعات داشته باشد.

 مسیر درست برای تعمیرچیلر، سرویس و نگهداری HVAC

اگر هدف شما کاهش هزینه، افزایش طول عمر تجهیزات و جلوگیری از توقف پروژه است، باید نگاهتان به تعمیرات چیلر و HVAC یک نگاه مهندسی باشد. سرویس دوره‌ای و عیب‌یابی اصولی باعث می‌شود مشکلات قبل از تبدیل شدن به خرابی سنگین شناسایی شوند.

اگر یک چیلر به‌درستی عیب‌یابی نشود، تعمیرکار معمولاً فقط «علائم» را حذف می‌کند، نه «ریشه مشکل» را. نتیجه این می شود که دستگاه چند روز یا چند هفته کار می‌کند و دوباره همان خطا یا حتی خطای سنگین تر برمی‌گردد.

اصول عیب‌یابی چیلر و HVAC: قبل از باز کردن دستگاه، داده جمع کن

اولین اصل در عیب‌یابی چیلر صنعتی این است که قبل از هر اقدامی، باید پارامترهای عملکردی را ثبت کنید. این داده‌ها مثل آزمایش خون برای بدن هستند.

اطلاعاتی که باید ثبت شوند:

• دمای آب رفت و برگشت اواپراتور
• فشار مکش (Suction Pressure)
• فشار دهش (Discharge Pressure)
• دمای خط مکش و خط دهش
• دمای خط مایع (Liquid Line)
• آمپر کمپرسور و ولتاژ واقعی
• وضعیت فن کندانسور یا برج خنک‌کننده
• دمای محیط (در چیلر هواخنک)
• دمای آب برج (در چیلر آب‌خنک)
• وضعیت شیر انبساط (TXV / EEV)
• تعداد استارت کمپرسور در ساعت

نکته مهم: یک تکنسین حرفه‌ای قبل از تعمیرات چیلر، حداقل ۱۵ دقیقه دستگاه را زیر بار بررسی می‌کند تا داده‌ها واقعی باشند.

تحلیل فشار مکش و دهش در عیب یابی چیلر (کلید تشخیص مشکل)

یکی از مهم‌ترین روش‌ها در عیب‌یابی سیستم تبرید، تحلیل فشار مکش و دهش است. بسیاری از مشکلات چیلر با همین دو عدد قابل تشخیص هستند.

فشار مکش پایین (Low Suction Pressure) یعنی چه؟

فشار مکش پایین معمولاً نشان‌دهنده یکی از این موارد است:

• کمبود گاز مبرد
• گرفتگی فیلتر درایر یا مسیر مبرد
• بسته بودن شیر سرویس
• خرابی یا تنظیم نبودن شیر انبساط
• کم بودن دبی آب در اواپراتور (آب کافی جریان ندارد)
• یخ‌زدگی اواپراتور

علائم رایج:

• کاهش سرمایش
• یخ زدن خط مکش
• دمای خروجی آب سرد بالاتر از حد انتظار
• افزایش احتمال برگشت مایع به کمپرسور

فشار دهش بالا (High Discharge Pressure) یعنی چه؟

فشار دهش بالا در چیلرها یکی از خطرناک‌ترین شرایط است چون کمپرسور را به سمت سوختن می‌برد.

دلایل رایج:

• کثیفی کندانسور (Air Cooled)
• خرابی فن کندانسور یا کم شدن دور فن
• دمای محیط بالا
• رسوب گرفتن کندانسور (Water Cooled)
• عملکرد نامناسب برج خنک‌کننده
• وجود هوا یا گازهای غیرقابل تقطیر در سیستم
• شارژ بیش از حد مبرد

علائم رایج:

• خطای HP یا High Pressure
• داغ شدن شدید خط دهش
• آمپر کشی بالاتر از حد نرمال
• خاموش شدن ناگهانی کمپرسور

جدول تشخیص سریع فشارها در تعمیرات چیلر

این جدول برای مهندس تاسیسات و تعمیرکار، یک نقشه راه سریع است.

بیشتر بخوانید:راهنمای جامع مهندسی شیر انبساط چیلر | نقش Expansion Valve در سیستم های سرمایشی صنعتی

سوپرهیت (Superheat) و سابکول (Subcool)؛ قلب عیب‌یابی حرفه‌ای چیلر

اگر بخواهیم یک معیار واقعی برای تشخیص سلامت سیکل تبرید داشته باشیم، باید سوپرهیت و سابکول را محاسبه کنیم.

این دو پارامتر نشان می‌دهند مبرد در اواپراتور و کندانسور درست رفتار می‌کند یا نه.

سوپرهیت چیست و چه چیزی را نشان می‌دهد؟

سوپرهیت یعنی مقدار گرمایی که بخار مبرد بعد از تبخیر کامل در اواپراتور، بیشتر از نقطه اشباع می‌گیرد.

اگر سوپرهیت خیلی کم باشد، احتمال برگشت مایع به کمپرسور وجود دارد.
اگر سوپرهیت خیلی زیاد باشد، یعنی اواپراتور به اندازه کافی مبرد دریافت نمی‌کند و ظرفیت سرمایش افت می‌کند.

سابکول چیست و چه چیزی را نشان می دهد؟

سابکول یعنی مقدار سردتر شدن مایع مبرد بعد از چگالش کامل در کندانسور.

اگر سابکول کم باشد، احتمال کمبود مبرد وجود دارد.
اگر سابکول زیاد باشد، احتمال شارژ بیش از حد مبرد یا گرفتگی مسیر مایع مطرح است.

فرمول‌های محاسباتی سوپرهیت و سابکول (برای سرویس و تعمیرات چیلر)

محاسبه سوپرهیت (Superheat)

Superheat (°C) = T_suction_line - T_saturation_at_suction_pressure

 محاسبه سابکول (Subcool)

Subcool (°C) = T_saturation_at_discharge_pressure - T_liquid_line

توضیح اجرایی:

• برای محاسبه T_saturation باید از جدول فشار-دمای مبرد (PT Chart) استفاده شود.
• این محاسبه دقیقاً همان چیزی است که تعمیرکار حرفه‌ای را از تعمیرکار تجربی جدا می‌کند.

جدول محدوده استاندارد سوپرهیت و سابکول در چیلر

مقادیر دقیق بسته به طراحی کارخانه سازنده متفاوت است، اما این جدول محدوده‌های رایج و قابل اتکا را نشان می‌دهد.

بررسی آمپر کمپرسور؛ تشخیص فشار پنهان روی موتور

در تعمیرات چیلر صنعتی، آمپر کمپرسور یکی از بهترین شاخص‌ها برای تشخیص وضعیت بار، فشار و راندمان است.

اگر آمپر از مقدار پلاک دستگاه بیشتر شود، یعنی کمپرسور تحت فشار است.

دلایل آمپر کشی بالا:

• فشار دهش بالا
• خرابی فن کندانسور یا برج
• روغن نامناسب یا کمبود روغن
• خرابی یاتاقان کمپرسور
• ولتاژ پایین یا عدم تعادل فاز
• گرفتگی کندانسور یا رسوب بالا

دلایل آمپر کشی پایین:

• کمبود مبرد
• کم بودن بار سرمایشی
• خرابی شیر انبساط و کمبود تغذیه اواپراتور

بیشتر بخوانید: بررسی خطاهای رایج در انتخاب منبع انبساط و پیامدهای آن بر عملکرد چیلر

فرمول محاسبه توان الکتریکی کمپرسور (برای تحلیل مصرف انرژی)

 توان مصرفی سه فاز

P (kW) = (√3 × V × I × PF) / 1000

توضیح:

• V ولتاژ خط به خط است
• I جریان آمپر
• PF ضریب توان
  این فرمول کمک می‌کند مصرف واقعی برق را با ظرفیت سرمایش مقایسه کنید و COP واقعی را بسنجید.

تشخیص نشتی مبرد در چیلر (Leak Detection)؛ اشتباهات رایج

نشتی گاز مبرد یکی از رایج‌ترین دلایل افت سرمایش و خرابی کمپرسور است. اما مشکل اینجاست که بسیاری از افراد نشتی را فقط با «اضافه کردن گاز» پنهان می‌کنند.

روش‌های اصولی تشخیص نشتی:

• تست با نشت‌یاب الکترونیکی (Leak Detector)
• تست کف صابون برای اتصالات
• تست فشار با نیتروژن خشک
• بررسی روغن‌زدگی اطراف اتصالات و جوش‌ها

اگر نشتی وجود داشته باشد و سیستم فقط شارژ شود، کمپرسور در بلندمدت با کمبود روغن و افزایش دما آسیب می‌بیند.

تست وکیوم در تعمیرات چیلر؛ مرحله‌ای که خیلی‌ها جدی نمی‌گیرند

بعد از تعمیرات و قبل از شارژ مبرد، باید سیستم کاملاً وکیوم شود. اگر رطوبت داخل سیستم باقی بماند، به اسید تبدیل می‌شود و سیم‌پیچ کمپرسور را نابود می‌کند.

علائم وکیوم غیر استاندارد:

• تشکیل یخ در شیر انبساط
• افت ظرفیت سرمایش بعد از مدت کوتاه
• خرابی سریع فیلتر درایر
• خوردگی داخلی لوله‌ها

فرمول تخمین ظرفیت سرمایش بر اساس دبی آب و اختلاف دما (در HVAC)

 ظرفیت سرمایش اواپراتور (بر اساس آب)

Q (kW) = m × Cp × (T_return - T_supply)

برای آب معمولاً Cp ≈ 4.186 kJ/kg.K در نظر گرفته می‌شود.

بیشتر بخوانید: چطور هواساز مناسب هتل و مهمان پذیر انتخاب کنیم و از نوسان دما جلوگیری کنیم؟

عیب یابی شیر انبساط TXV و شیر انبساط الکترونیکی EEV

شیر انبساط یکی از حساس‌ترین قطعات سیکل تبرید است. اگر عملکردش درست نباشد، کل سیستم از تعادل خارج می‌شود.

علائم خرابی TXV / EEV

• فشار مکش غیرعادی (خیلی پایین یا خیلی بالا)
• نوسان شدید سوپرهیت
• یخ‌زدگی اواپراتور
• صدای غیرعادی در مسیر مبرد
• افت شدید ظرفیت سرمایش

دلایل خرابی چیلر

• گرفتگی مسیر (رطوبت، ذرات، رسوب)
• خرابی سنسور یا Bulb در TXV
• خرابی موتور استپر در EEV
• تنظیم اشتباه سوپرهیت

در بسیاری از موارد، مشکل شیر انبساط با تعویض فیلتر درایر و وکیوم اصولی حل می‌شود و نیاز به تعویض شیر نیست.

بررسی کندانسور و اواپراتور؛ جایی که راندمان واقعی تعیین می‌شود

اگر کندانسور یا اواپراتور کثیف باشد، سیستم مجبور می‌شود بیشتر کار کند تا همان ظرفیت را تولید کند.

نشانه‌های کندانسور کثیف در چیلر هواخنک

• فشار دهش بالا
• آمپر کمپرسور بالا
• داغ شدن شدید خط دهش
• قطع کردن دستگاه روی HP

نشانه‌های کندانسور رسوب گرفته در چیلر آب‌خنک

• اختلاف دمای زیاد بین ورودی و خروجی آب کندانسور
• افت راندمان برج
• بالا رفتن مصرف برق در ساعات اوج

نشانه‌های اواپراتور کثیف یا گرفتگی مسیر آب

• کاهش اختلاف دمای رفت و برگشت آب
• یخ‌زدگی اواپراتور
• افت دبی آب و افزایش افت فشار

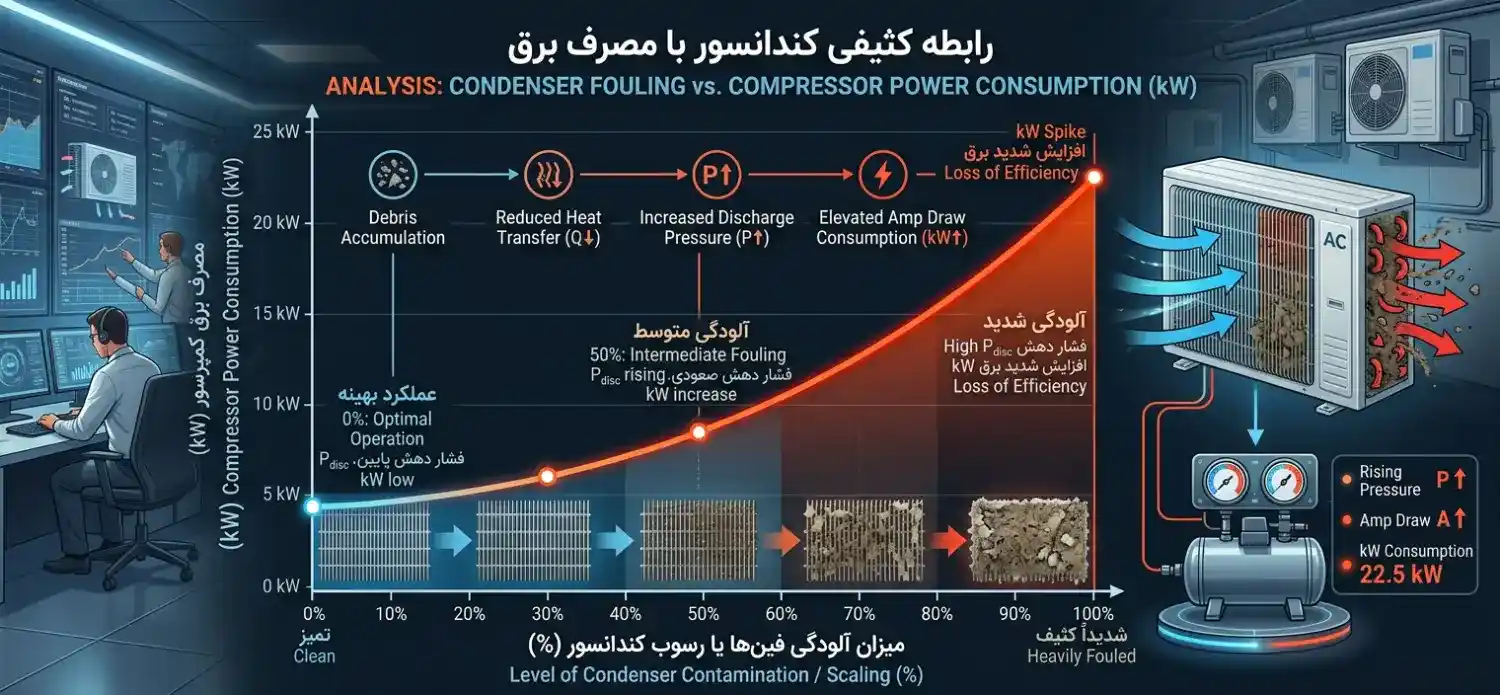

نمودار رابطه کثیفی کندانسور با مصرف برق

هرچه آلودگی بیشتر شود، انتقال حرارت کمتر می‌شود و فشار دهش بالا می‌رود. در نتیجه آمپر کمپرسور افزایش پیدا می‌کند و مصرف برق بیشتر می‌شود.
گاهی شستشوی کندانسور می‌تواند تا ۱۰ الی ۳۰ درصد مصرف برق را کاهش دهد.

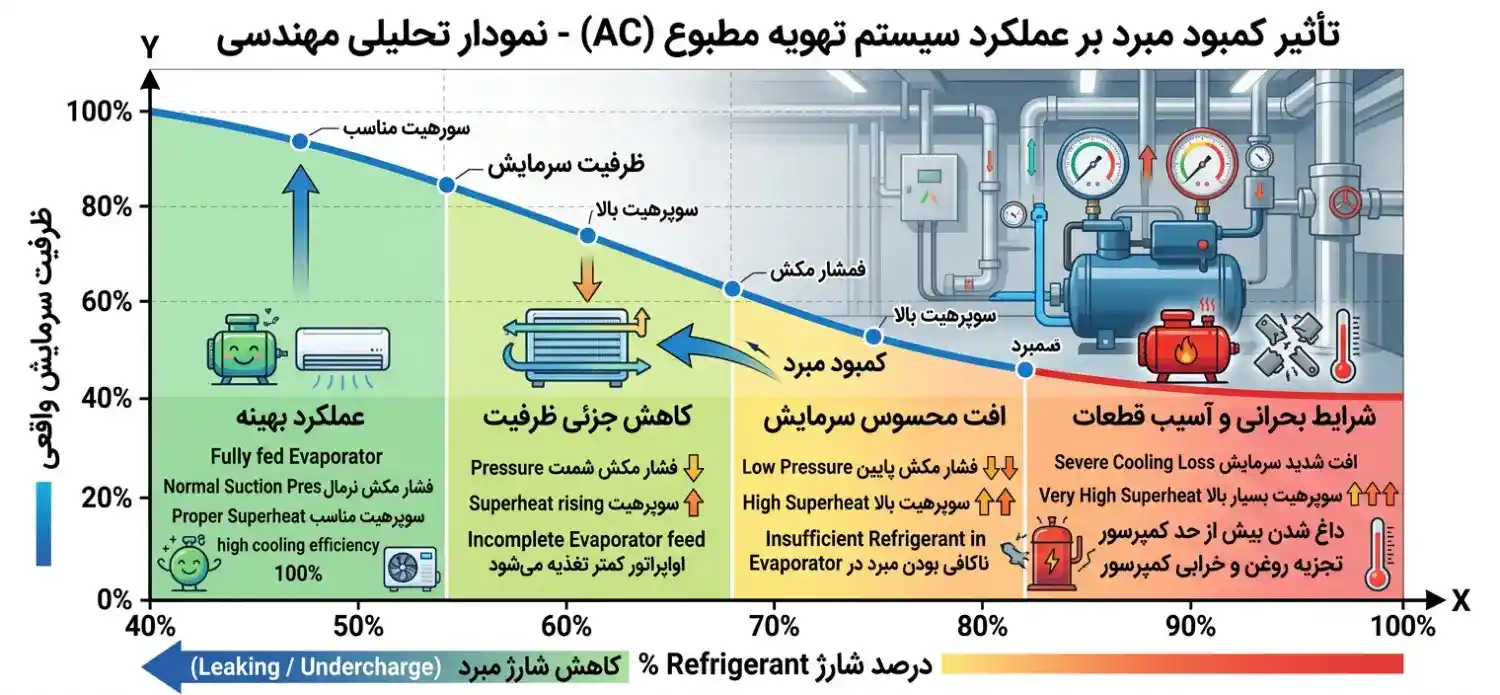

نمودار تاثیر کمبود مبرد روی ظرفیت سرمایش

کمبود مبرد ممکن است در ابتدا فقط «افت سرمایش» باشد، اما در ادامه باعث داغ شدن کمپرسور و خرابی روغن می‌شود.

جدول علائم خرابی چیلر و راهکار تعمیراتی (کاربردی و سریع)

این جدول یکی از بهترین ابزارها برای مهندس تعمیرات و مدیر تاسیسات است.

جدول کدهای خطا و هشدارهای رایج چیلر (برای سرویس و عیب‌یابی)

کد خطاها در برندها متفاوت است، اما مفهوم کلی مشابه است.

چک‌لیست سرویس دوره‌ای چیلر (استاندارد صنعتی)

اگر هدف شما کاهش خرابی و افزایش عمر کمپرسور است، این چک‌لیست باید اجرا شود.

چک‌لیست سرویس ماهانه چیلر

• بررسی فشار مکش و دهش
• ثبت دمای آب رفت و برگشت
• کنترل آمپر کمپرسور و فن‌ها
• بررسی لرزش و صدای کمپرسور
• کنترل نشتی روغن یا مبرد
• بررسی سلامت سنسورهای فشار و دما
• بررسی وضعیت تابلو برق و اتصالات

چک‌لیست سرویس فصلی چیلر

• شستشوی کندانسور (فین یا لوله)
• تست نشتی مبرد با نیتروژن
• تعویض فیلتر درایر در صورت نیاز
• تست عملکرد شیر انبساط
• بررسی وضعیت روغن کمپرسور
• بررسی کیفیت آب برج خنک‌کننده (در آب‌خنک)

جدول برنامه سرویس HVAC و چیلر برای کاهش خرابی کمپرسور

این جدول برای مدیر تاسیسات بسیار کاربردی است.

اشتباهات رایج در عیب یابی چیلر که هزینه ها را چند برابر می کند

بعضی اشتباهات در تعمیرات HVAC آنقدر رایج است که تقریباً در اکثر پروژه‌ها دیده می‌شود:

• شارژ گاز مبرد بدون تست نشتی
• تعویض قطعات بدون تحلیل فشار و دما
• سرویس نکردن کندانسور و تمرکز روی کمپرسور
• بی‌توجهی به کیفیت آب برج خنک‌کننده
• نادیده گرفتن اختلاف دمای آب رفت و برگشت
• وکیوم ناقص و شارژ مبرد روی سیستم مرطوب
• استفاده از مبرد نامناسب یا مخلوط کردن گازها

این موارد معمولاً باعث خرابی شدیدتر و در نهایت نیاز به اورهال چیلر صنعتی می‌شود.

بیشتر بخوانید: چگونه چیلر کم مصرف و با راندمان انرژی بالا برای صنایع انتخاب کنیم؟

عیب یابی چیلر یعنی مهندسی کردن تصمیم ها

در تعمیرات تخصصی چیلر و سیستم HVAC، تصمیم‌گیری نباید بر اساس حدس باشد. فشار مکش و دهش، سوپرهیت، سابکول، آمپر کمپرسور و اختلاف دمای آب رفت و برگشت، داده‌هایی هستند که اگر درست تحلیل شوند، علت خرابی مشخص می‌شود و تعمیر دقیق انجام خواهد شد.

اورهال چیلر صنعتی چیست و چه زمانی لازم می‌شود؟

اورهال (Overhaul) یعنی بازسازی و تعمیر اساسی چیلر با هدف بازگرداندن راندمان و افزایش عمر تجهیزات. اورهال معمولاً زمانی انجام می‌شود که خرابی‌ها تکراری شده‌اند یا راندمان دستگاه افت شدید دارد.

اورهال فقط تعویض قطعه نیست. اورهال یعنی:

• بررسی کامل سیکل تبرید
• بررسی مکانیکی کمپرسور
• پاکسازی داخلی سیستم از آلودگی و رطوبت
• اصلاح مدار آب و کندانسور
• بررسی تابلو برق و حفاظت‌ها
• کالیبراسیون سنسورها و کنترلرها
• تست عملکرد واقعی بعد از تعمیر

نشانه‌های واضح نیاز به اورهال چیلر و سیستم HVAC

قبل از اینکه دستگاه کاملاً از کار بیفتد، معمولاً علائم مشخصی وجود دارد که نشان می‌دهد سرویس معمولی دیگر کافی نیست.

نشانه‌های مهم:

• افت محسوس ظرفیت سرمایش نسبت به سال‌های قبل
• افزایش مصرف برق و آمپر کمپرسور در بار مشابه
• نشتی‌های مکرر مبرد
• یخ‌زدگی‌های مداوم اواپراتور
• خطاهای HP و LP تکراری
• صدای غیرعادی کمپرسور یا لرزش شدید
• دمای دهش بالا و افزایش دمای روغن
• کثیفی شدید کندانسور یا رسوب مزمن
• تغییر رنگ روغن کمپرسور یا بوی سوختگی

اگر این علائم تکرار شود، معمولاً ادامه کار بدون اورهال فقط باعث خسارت بیشتر می‌شود.

انواع اورهال در تعمیرات چیلر (جزئی، نیمه‌کامل، کامل)

همه پروژه‌ها نیاز به اورهال کامل ندارند. بسته به وضعیت دستگاه، سه نوع اورهال انجام می‌شود:

اورهال سبک (Minor Overhaul)

مناسب زمانی که دستگاه هنوز سالم است ولی راندمان افت کرده:

• شستشوی کندانسور و اواپراتور
• تعویض فیلتر درایر
• تست نشتی و وکیوم استاندارد
• اصلاح شارژ مبرد
• بررسی سنسورها و کنتاکتورها

اورهال نیمه‌کامل (Medium Overhaul)

زمانی که مشکلات عملکردی زیاد شده ولی کمپرسور هنوز قابل نجات است:

• بررسی و تعویض قطعات مصرفی کمپرسور
• تعویض روغن و فیلتر روغن
• اسیدشویی مبدل‌ها
• سرویس کامل تابلو برق و کنترل‌ها

اورهال کامل (Major Overhaul)

زمانی که دستگاه عملاً راندمان خود را از دست داده یا کمپرسور آسیب جدی دیده:

• باز کردن کمپرسور و تعمیر اساسی
• شستشوی کامل مدار مبرد (Flushing)
• تعویض قطعات اصلی سیکل تبرید
• بازسازی برج خنک‌کننده یا کندانسور
• تست نشتی کامل + وکیوم عمیق + شارژ اصولی

مراحل استاندارد اورهال چیلر تراکمی (مرحله به مرحله)

یک اورهال صنعتی اگر استاندارد اجرا شود، باید به ترتیب انجام شود. تغییر ترتیب یا حذف مراحل، یعنی افزایش ریسک خرابی دوباره.

ثبت داده‌های عملکردی قبل از خاموش کردن دستگاه

قبل از هر کاری، باید داده‌های زیر ثبت شوند:

• فشار مکش و دهش
• دمای آب رفت و برگشت
• آمپر کمپرسور و فن‌ها
• وضعیت سوپرهیت و سابکول
• تعداد استارت کمپرسور
• وضعیت هشدارها و خطاها

این داده‌ها بعدها معیار مقایسه بعد از اورهال هستند.

تخلیه مبرد و ریکاوری استاندارد

در پروژه‌های حرفه‌ای، تخلیه گاز مبرد باید با دستگاه ریکاوری انجام شود تا:

• مبرد هدر نرود
• محیط زیست آسیب نبیند
• امکان تست کیفیت مبرد فراهم شود

اگر مبرد آلوده یا دارای رطوبت باشد، باید طبق استاندارد تعویض شود.

بازدید فنی کمپرسور و مدار روغن

کمپرسور مهم‌ترین قطعه در تعمیرات چیلر است. در اورهال، موارد زیر بررسی می‌شود:

• سطح روغن
• رنگ و شفافیت روغن
• بوی روغن (نشانه سوختگی)
• وجود ذرات فلزی در روغن
• فشار روغن (Oil Differential Pressure)
• عملکرد هیتر کارتر (Crankcase Heater)

اگر روغن سیاه شده باشد یا ذرات فلزی وجود داشته باشد، احتمال آسیب داخلی کمپرسور بالا است و باید تعمیر تخصصی انجام شود.

تعمیر کمپرسور چیلر؛ مهم‌ترین بخش اورهال صنعتی

تعمیر کمپرسور اسکرال (Scroll)

کمپرسورهای اسکرال اغلب قابل تعمیر محدود هستند. مشکلات رایج:

• گیرپاژ کردن به دلیل برگشت مایع
• سوختن سیم‌پیچ
• خرابی بلبرینگ‌ها
  در بسیاری موارد، تعویض کامل کمپرسور اقتصادی‌تر است.

تعمیر کمپرسور اسکرو (Screw)

کمپرسور اسکرو بسیار رایج در چیلرهای صنعتی است و تعمیر آن تخصص بالایی می‌خواهد.
موارد بررسی:

• روتورها و لقی داخلی
• یاتاقان‌ها
• شیر اسلاید (Slide Valve)
• سیستم روغن‌کاری
• سنسورهای فشار روغن

تعمیر کمپرسور رفت و برگشتی (Reciprocating)

در این نوع کمپرسور:

• سوپاپ‌ها
• رینگ پیستون
• سیلندر
• میل‌لنگ
  بررسی و تعویض می‌شود.

کمپرسور سانتریفیوژ (Centrifugal)

تعمیر آن بسیار تخصصی‌تر است و معمولاً شامل:

• بررسی ایمپلر
• بالانس دینامیکی
• سیستم کنترل سرعت (VFD)
• سیستم روغن

جدول عیب‌های رایج کمپرسور چیلر و تصمیم تعمیر یا تعویض

این جدول کمک می‌کند تصمیم منطقی گرفته شود.

شستشوی کندانسور و اواپراتور در اورهال چیلر (Mechanical + Chemical)

اگر کندانسور یا اواپراتور رسوب گرفته باشد، چیلر هرگز به راندمان واقعی خود نمی‌رسد، حتی اگر کمپرسور سالم باشد.

شستشوی مکانیکی (Mechanical Cleaning)

• مناسب برای کندانسورهای لوله‌ای
• استفاده از برس یا دستگاه لوله‌شور
• حذف رسوبات سخت و گل‌ولای

شستشوی شیمیایی (Chemical Cleaning)

• استفاده از محلول‌های مخصوص ضد رسوب
• کنترل pH و زمان گردش محلول
• شستشوی کامل با آب بعد از عملیات

نکته مهندسی:
اسیدشویی غیر اصولی می‌تواند باعث خوردگی و سوراخ شدن لوله‌های کندانسور شود، بنابراین باید توسط فرد متخصص انجام شود.

فرمول محاسبه ظرفیت واقعی انتقال حرارت در مبدل‌ها

در اورهال صنعتی، این محاسبه کمک می‌کند بفهمیم آیا مبدل نیاز به تعویض یا بازسازی دارد یا خیر.

ظرفیت انتقال حرارت مبدل (Heat Transfer Rate)

Q (kW) = m × Cp × ΔT

اگر Q واقعی پایین باشد و دبی و اختلاف دما درست باشند، احتمال رسوب یا گرفتگی داخلی بالا است.

تعویض فیلتر درایر و کنترل رطوبت سیستم؛ جزئی اما حیاتی

فیلتر درایر وظیفه جذب رطوبت و ذرات را دارد. در اورهال چیلر صنعتی، معمولاً تعویض فیلتر درایر ضروری است چون:

• رطوبت باعث یخ زدن شیر انبساط می‌شود
• رطوبت در حضور روغن تبدیل به اسید می‌شود
• اسید باعث سوختن سیم‌پیچ کمپرسور می‌شود

اگر سیستم چندین بار نشتی داشته یا وکیوم ناقص انجام شده باشد، فیلتر درایر قطعاً باید تعویض شود.

تعویض روغن کمپرسور و تحلیل کیفیت روغن

یکی از مهم‌ترین بخش‌های تعمیرات تخصصی HVAC، بررسی روغن است.

علائم روغن ناسالم:

• تیره شدن روغن
• بوی سوختگی
• وجود ذرات فلزی
• کف کردن روغن
• کاهش فشار روغن

در اورهال استاندارد، روغن باید:

• تخلیه شود
• مسیر روغن شستشو داده شود
• فیلتر روغن تعویض شود
• روغن مطابق استاندارد مبرد (R134a, R410a, R407c و...) جایگزین شود

شارژ اصولی مبرد بعد از اورهال؛ اشتباه کوچک، خسارت بزرگ

شارژ گاز مبرد یکی از مراحل حساس در تعمیرات چیلر است. شارژ اشتباه می‌تواند باعث:

• فشار دهش بالا
• برگشت مایع به کمپرسور
• افزایش آمپر و مصرف برق
• کاهش COP و افت راندمان

اصول شارژ استاندارد

• ابتدا وکیوم عمیق انجام شود
• شارژ اولیه به صورت مایع (در برخی مبردها) انجام شود
• مقدار شارژ طبق وزن پلاک یا دفترچه دستگاه تنظیم شود
• سوپرهیت و سابکول بعد از شارژ کنترل شود

فرمول محاسبه راندمان واقعی چیلر بعد از اورهال (COP واقعی)

این فرمول به کارفرما نشان می‌دهد آیا اورهال واقعاً موفق بوده یا نه.

محاسبه COP واقعی چیلر

COP = Q_cooling (kW) / P_input (kW)

شستشوی مدار مبرد (Flushing)؛ زمانی که کمپرسور سوخته باشد

اگر کمپرسور بسوزد یا سیم‌پیچ آن آسیب ببیند، معمولاً مدار مبرد آلوده به:

• اسید
• ذرات فلزی
• لجن روغن
  می‌شود.

در این حالت، اگر مدار شستشو داده نشود، کمپرسور جدید هم خیلی زود آسیب می‌بیند.

روش‌های شستشو:

• استفاده از نیتروژن خشک
• استفاده از مواد فلاشینگ استاندارد
• تعویض کامل فیلتر درایر
• نصب فیلتر ساکشن موقت

بررسی برج خنک کننده (Cooling Tower) در چیلر آب خنک

خیلی از خرابی‌های چیلر آب‌خنک، ریشه در برج خنک‌کننده دارد نه خود چیلر.

مشکلات رایج برج:

• گرفتگی نازل‌ها
• رسوب در پکینگ‌ها
• کاهش راندمان فن برج
• سختی بالای آب و افزایش TDS
• رشد جلبک و بیوفیلم

نتیجه این مشکلات:

• دمای آب ورودی به کندانسور بالا می‌رود
• فشار دهش افزایش پیدا می‌کند
• مصرف برق بالا می‌رود
• کمپرسور تحت فشار شدید قرار می‌گیرد

فرمول محاسبه اختلاف دمای موثر برج خنک کننده (Approach)

Approach یکی از شاخص‌های مهم سلامت برج است.

 محاسبه Approach برج خنک کننده

Approach (°C) = T_cold_water - T_wet_bulb

اگر Approach بالا باشد، یعنی برج خنک‌کننده عملکرد خوبی ندارد و فشار چیلر بالا می‌رود.

سرویس تابلو برق چیلر و کنترلرها (PLC، کنتاکتور، سنسور)

در اورهال صنعتی HVAC، بخش برق کمتر دیده می‌شود ولی یکی از مهم‌ترین بخش‌هاست.

موارد مهم بررسی تابلو برق:

• سفت بودن اتصالات و جلوگیری از داغی کابل‌ها
• بررسی سلامت کنتاکتور و بوبین
• بررسی رله‌های حرارتی و حفاظتی
• بررسی عملکرد اینورتر یا Soft Starter
• بررسی سلامت سنسور فشار و دما
• بررسی لاگ خطاها در PLC

مسئله مهندسی مهم این است که گاهی یک سنسور معیوب می‌تواند کل سیستم را در حالت خطای اشتباه قرار دهد و فرآیند عیب‌یابی را به مسیر کاملاً غلط هدایت کند. به همین دلیل، بررسی دقیق سیگنال‌ها و صحت داده‌های ورودی PLC اهمیت بالایی دارد.

در سیستم‌های کوچک‌تر یا پروژه‌های مستقل، استفاده از مینی چیلر تراکمی رایج است. این تجهیزات معمولاً دارای تابلو برق ساده‌تر اما حساس‌تر هستند و به دلیل ابعاد فشرده، هرگونه خطای سنسوری یا ضعف در کنتاکتور می‌تواند سریع‌تر روی عملکرد سرمایش تأثیر بگذارد. به همین دلیل سرویس دوره‌ای بخش برق در مینی چیلرها نقش مهمی در پایداری و جلوگیری از توقف‌های ناگهانی دارد.

استانداردهای مهم در تعمیرات چیلر و HVAC (برای پروژه‌های صنعتی)

در پروژه‌های حرفه‌ای، تعمیرات باید مطابق استاندارد انجام شود تا هم ایمنی رعایت شود و هم دستگاه راندمان واقعی داشته باشد.

استانداردهای رایج مرتبط:

• ASHRAE (استانداردهای HVAC)
• AHRI (ارزیابی عملکرد تجهیزات سرمایشی)
• استانداردهای ایمنی برق صنعتی
• استانداردهای مبرد و محیط زیست

حتی اگر پروژه کوچک باشد، رعایت این اصول باعث کاهش خرابی‌های بعدی می‌شود.

جدول عمر مفید قطعات مهم چیلر و HVAC (برآورد واقعی صنعتی)

این جدول کمک می‌کند کارفرما بداند چه زمانی باید منتظر هزینه تعمیرات باشد.

جدول هزینه‌های تقریبی خرابی چیلر (برای تصمیم‌گیری کارفرما)

هزینه‌ها به برند، ظرفیت و شرایط پروژه بستگی دارد اما این جدول دید واقعی می‌دهد.

گاهی اورهال اصولی هزینه‌بر است، اما از خرید چیلر جدید و توقف پروژه ارزان‌تر تمام می‌شود.

اشتباهات رایج در اورهال چیلر که باعث خرابی مجدد می‌شود

این بخش برای کارفرما و مهندس بسیار مهم است، چون بسیاری از اورهال‌ها به دلیل اشتباه اجرایی شکست می‌خورند.

اشتباهات پرتکرار:

• وکیوم ناقص و شارژ روی سیستم مرطوب
• استفاده از مبرد اشتباه یا مخلوط کردن مبردها
• تعویض نکردن فیلتر درایر بعد از سوختن کمپرسور
• شستشو ندادن مدار مبرد در صورت وجود اسید
• بی‌توجهی به برج خنک‌کننده و تمرکز فقط روی چیلر
• نصب کمپرسور جدید بدون اصلاح علت خرابی قبلی
• بی‌توجهی به اختلاف ولتاژ فازها و کیفیت برق

نکات قراردادی سرویس و نگهداری (PM) برای کارفرما و مدیر پروژه

اگر کارفرما هستید، قرارداد سرویس و نگهداری باید دقیق نوشته شود تا بعداً اختلاف ایجاد نشود.

بندهای مهم قرارداد سرویس چیلر و HVAC:

• مشخص بودن بازه سرویس (ماهانه، فصلی، سالانه)
• تعریف دقیق خدمات (شستشو، کنترل گاز، تابلو برق، تست نشتی)
• تعیین مسئولیت قطعات مصرفی
• ثبت گزارش فنی هر سرویس (فشار، دما، آمپر)
• تعیین SLA زمان حضور در خرابی اضطراری
• تعیین ضمانت خدمات (حداقل 3 تا 6 ماه برای تعمیرات)

در پروژه‌های صنعتی، گزارش سرویس باید مثل گزارش آزمایشگاهی باشد، نه یک برگه ساده.

اورهال صنعتی یعنی بازگرداندن چیلر به راندمان واقعی

اورهال چیلر و تعمیرات اساسی HVAC فقط برای راه‌اندازی دوباره دستگاه نیست؛ هدف اصلی این است که سیستم به راندمان طراحی نزدیک شود، مصرف برق کاهش پیدا کند و عمر کمپرسور و مبدل‌ها افزایش یابد.

اگر اورهال با اصول مهندسی انجام شود:

• فشارهای سیکل به حالت نرمال برمی‌گردد
• COP افزایش پیدا می‌کند
• مصرف انرژی کاهش می‌یابد
• خطاهای تکراری حذف می‌شود
• دستگاه چندین سال پایدار کار می‌کند
