وقتی قرار است برای یک واحد صنعتی مبدل حرارتی انتخاب شود، معمولا سوال اصلی این نیست که کدام مبدل از همه بهتر است. سوال درست این است که کدام مبدل برای همین پروژه و همین سیال و همین شرایط کاری مناسب تر است.
مبدل حرارتی اسپیرال و مبدل حرارتی پوسته و لوله هر دو برای انتقال حرارت بین دو سیال استفاده می شوند اما ساختار آنها با هم فرق دارد. این تفاوت روی مسیر جریان، انتقال حرارت، افت فشار، رفتار رسوب، تعمیرات و حتی فضای مورد نیاز برای نصب اثر می گذارد.
به همین دلیل اگر بین خرید مبدل اسپیرال و پوسته و لوله مردد هستید، بهتر است فقط قیمت دو تجهیز را کنار هم نگذارید. اول باید شرایط فرآیند را ببینید و بعد سراغ انتخاب بروید.
در این مقاله از نگاه کاربردی بررسی می کنیم که مبدل اسپیرال و پوسته و لوله چه تفاوتی دارند و در چه شرایطی هر کدام انتخاب منطقی تری هستند.

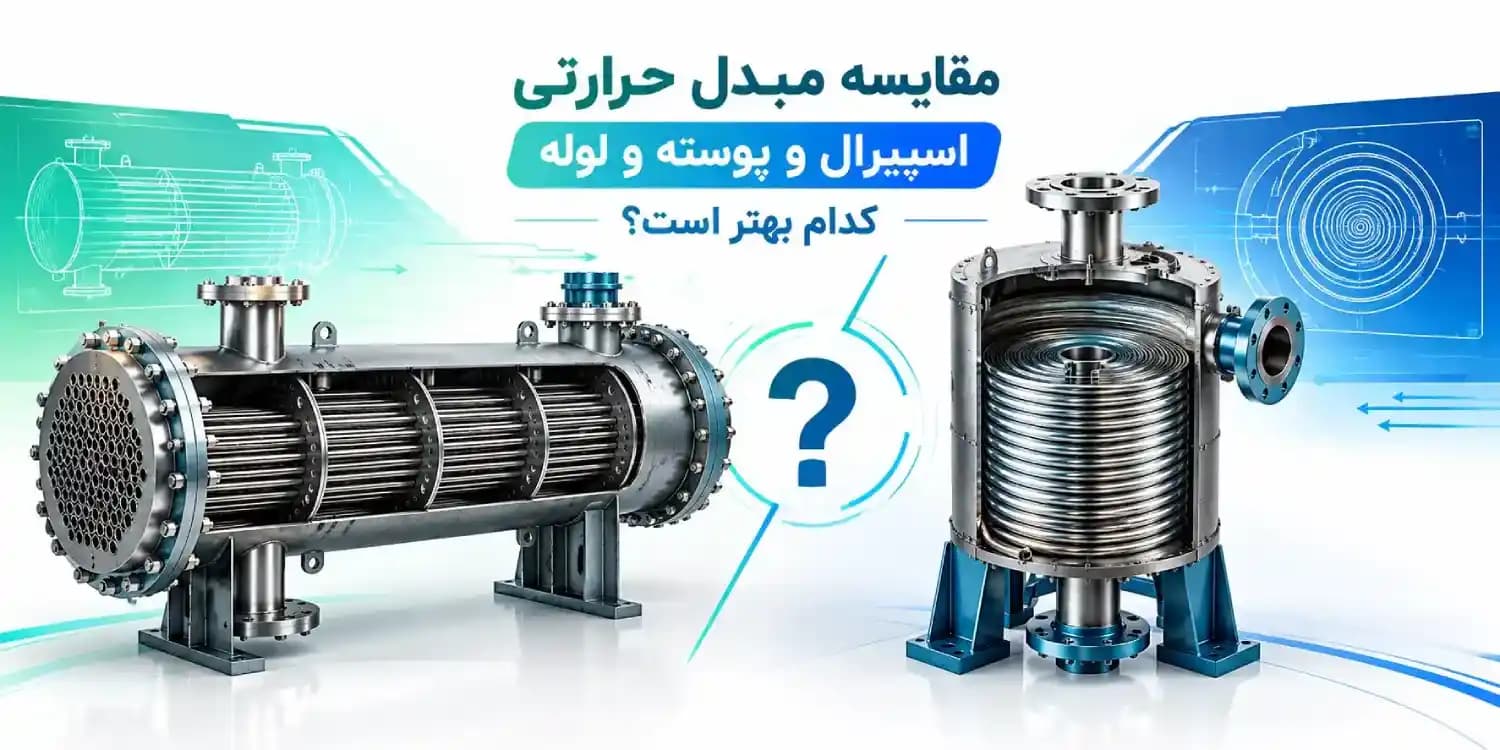

مبدل حرارتی اسپیرال و پوسته و لوله چه تفاوتی دارند؟
مبدل پوسته و لوله از یک پوسته و مجموعه ای از لوله ها تشکیل می شود. یک سیال از داخل لوله ها عبور می کند و سیال دیگر در سمت پوسته جریان دارد. تعداد پاس ها و نحوه قرار گرفتن لوله ها و بافل ها با توجه به طراحی می تواند تغییر کند.
در مبدل حرارتی اسپیرال، دو مسیر جریان به صورت مارپیچی در کنار یکدیگر قرار گرفته اند. این هندسه باعث می شود جریان در مسیر مشخصی حرکت کند و سطح انتقال حرارت مناسبی در حجم نسبتا فشرده ایجاد شود.
اگر بخواهیم خیلی ساده بگوییم، پوسته و لوله یک راه حل بسیار شناخته شده و انعطاف پذیر در صنعت است و اسپیرال در بعضی سرویس ها به خاطر هندسه خاص خود مزیت هایی دارد.
اما هیچ کدام را نمی شود بدون دیدن شرایط پروژه برنده اعلام کرد.
برای آشنایی با خانواده های مختلف تجهیزات ابتدا می توانید صفحه مبدل حرارتی را ببینید. این صفحه نقش دسته اصلی را دارد و برای شناخت انواع مبدل ها مناسب تر است.
تفاوت عملکرد حرارتی اسپیرال و پوسته و لوله
عملکرد حرارتی یک مبدل فقط به شکل ظاهری آن وابسته نیست.
نوع سیال، دبی، دمای ورودی و خروجی، خواص فیزیکی سیال، سرعت جریان، سطح انتقال حرارت و اختلاف دمای موثر همه در نتیجه نهایی تاثیر دارند.
بنابراین اگر کسی بگوید مبدل حرارتی اسپیرال (مارپیچ) همیشه راندمان بیشتری از پوسته و لوله دارد، باید کمی با احتیاط به این حرف نگاه کرد.
در یک پروژه ممکن است اسپیرال به دلیل مسیر جریان و شرایط سیال عملکرد خیلی خوبی داشته باشد. در پروژه دیگری ممکن است پوسته و لوله با طراحی مناسب همان وظیفه را بهتر و اقتصادی تر انجام دهد.
نکته مهم این است که راندمان حرارتی را باید با شرایط واقعی مقایسه کرد، نه فقط با اسم تجهیز.
چرا نوع سیال در انتخاب مبدل خیلی مهم است؟
در پروژه های صنعتی همه سیالات مثل آب تمیز نیستند.
گاهی با روغن کار می کنیم. گاهی سیال ویسکوز است. گاهی سیال فرآیندی مقدار زیادی مواد معلق دارد و گاهی هم خورنده است.
وقتی سیال تغییر می کند، طراحی مبدل هم باید تغییر کند.
برای مثال سیال ویسکوز می تواند باعث افزایش افت فشار شود. سیال رسوب زا می تواند سطح انتقال حرارت را به مرور آلوده کند. سیال خورنده هم انتخاب متریال را مهم می کند.
برای چنین شرایطی انتخاب مبدل باید از همان ابتدا با مشخصات سیال انجام شود.
اگر سیال خورنده است، مطالعه مقاله مبدل حرارتی برای سیالات خورنده می تواند قبل از انتخاب تجهیز مفید باشد.
مبدل اسپیرال برای سیالات رسوب زا مناسب است؟
این یکی از سوال هایی است که در زمان انتخاب اسپیرال زیاد پرسیده می شود.
جواب کوتاه این است: در بعضی سرویس ها بله، اما نه به این معنی که اسپیرال اصلا رسوب نمی گیرد.
هر مبدلی که با سیال رسوب زا کار کند، در صورت فراهم شدن شرایط رسوب می گیرد.
هندسه کانال و شرایط جریان در مبدل اسپیرال می تواند در بعضی کاربردها به کاهش مشکلات ناشی از رسوب کمک کند. ولی این موضوع به نوع سیال، سرعت جریان و شرایط عملیاتی بستگی دارد.
در طراحی واقعی باید ببینیم رسوب از چه جنسی است و چقدر تشکیل می شود و مبدل با چه روشی قرار است تمیز شود.
این نکته خیلی مهم است. مبدلی که در روز اول عملکرد عالی دارد ولی بعد از چند ماه سرویس آن مشکل باشد، انتخاب خوبی برای کارخانه نیست.
افت فشار در اسپیرال و پوسته و لوله
افت فشار یکی از مواردی است که گاهی در مرحله خرید فراموش می شود.
فرض کنید مبدل از نظر انتقال حرارت کاملا مناسب است اما افت فشار زیادی ایجاد می کند. در این صورت پمپ باید انرژی بیشتری مصرف کند تا همان دبی را از سیستم عبور دهد.
در مبدل اسپیرال هندسه کانال و مسیر جریان روی افت فشار تاثیر دارند.
در پوسته و لوله هم قطر لوله، تعداد پاس، سرعت جریان، بافل ها و هندسه پوسته در این موضوع موثر هستند.
پس نمی توان گفت یکی همیشه افت فشار کمتری دارد.
اگر ظرفیت حرارتی مورد نیاز مشخص است، بهتر است قبل از انتخاب نهایی، شرایط را با اطلاعات صفحه انتخاب مبدل حرارتی بر اساس ظرفیت بررسی کنید.
تعمیر و تمیزکاری کدام مبدل ساده تر است؟
در کار صنعتی یک جمله را همیشه باید در ذهن داشت:
مبدل قرار نیست فقط روز اول خوب کار کند.
بعد از مدتی ممکن است رسوب ایجاد شود، واشر یا اتصالات نیاز به سرویس داشته باشند یا عملکرد حرارتی تجهیز کاهش پیدا کند.
مبدل پوسته و لوله به دلیل سابقه زیاد در صنعت، روش های مختلف سرویس و تمیزکاری شناخته شده ای دارد. بسته به طراحی می توان از تمیزکاری مکانیکی یا روش های شیمیایی استفاده کرد.
در مبدل اسپیرال هم طراحی باید از ابتدا با نگاه تعمیراتی انجام شود. نحوه دسترسی به کانال ها، باز کردن تجهیز و روش تمیزکاری باید در زمان سفارش مشخص باشد.
پس موقع خرید فقط نپرسید:
قیمت چقدر است؟
این سوال ها را هم بپرسید:
اگر مبدل رسوب گرفت چطور تمیز می شود؟
قطعات مصرفی چیست؟
برای تعمیرات چقدر فضا لازم داریم؟
آیا تعمیرکار کارخانه می تواند سرویس آن را انجام دهد؟
اینها سوال های ساده ای هستند ولی در پروژه واقعی خیلی وقت ها از چند درصد اختلاف قیمت مهم ترند.
مقایسه اسپیرال و پوسته و لوله
| معیار | مبدل حرارتی اسپیرال | مبدل حرارتی پوسته و لوله |
|---|---|---|
| ساختار | کانال های مارپیچی | پوسته و مجموعه لوله |
| کاربرد صنعتی | مناسب برای سرویس های مختلف | بسیار گسترده |
| سیالات ویسکوز | در بسیاری از سرویس ها قابل بررسی | با طراحی مناسب قابل استفاده |
| سیالات رسوب زا | گزینه قابل بررسی | با انتخاب مناسب طراحی می شود |
| انعطاف طراحی | وابسته به نوع ساخت | بسیار بالا |
| سابقه صنعتی | گسترده | بسیار گسترده |
| تعمیرات | وابسته به طراحی | روش های شناخته شده |
| فضای نصب | در بعضی پروژه ها فشرده تر | وابسته به ابعاد و طراحی |
| فشار و دما | وابسته به طراحی | دامنه کاربرد گسترده |
| انتخاب نهایی | بر اساس شرایط فرآیند | بر اساس شرایط فرآیند |
این جدول را نباید به شکل «امتیاز نهایی» خواند. مثلا اینکه در یک ردیف اسپیرال مزیت دارد به این معنی نیست که در کل پروژه از پوسته و لوله بهتر است.
چه زمانی مبدل اسپیرال انتخاب جذاب تری است؟
اگر با سیال ویسکوز یا رسوب زا کار می کنید یا محدودیت فضا دارید، مبدل اسپیرال ارزش بررسی بیشتری پیدا می کند.
در این حالت باید رفتار واقعی سیال را ببینیم.
مثلا اگر سیال در حالت عادی ویسکوز باشد، موضوع فقط مقدار سطح انتقال حرارت نیست. افت فشار و سرعت جریان هم اهمیت پیدا می کند.
همچنین اگر فضای نصب محدود باشد، ابعاد و آرایش تجهیز می تواند روی انتخاب اثر بگذارد.
برای بررسی مشخصات و کاربردهای اصلی تجهیز می توانید به صفحه مبدل حرارتی لوله اسپیرال مراجعه کنید.
این صفحه باید مرجع اصلی معرفی خانواده مبدل اسپیرال در سایت باشد. مقاله حاضر فقط مقایسه را انجام می دهد و کاربر را برای اطلاعات کامل تر به پیلار هدایت می کند.
چه زمانی پوسته و لوله انتخاب منطقی تری است؟
پوسته و لوله یکی از شناخته شده ترین ساختارهای مبدل حرارتی در صنایع مختلف است.
اگر پروژه نیاز به چند پاس، طراحی سفارشی، فشار و دمای خاص یا آرایش های مختلف لوله داشته باشد، پوسته و لوله معمولا یکی از گزینه های اصلی طراح است.
موضوع تعمیرات هم مهم است. اگر کارخانه سال ها با مبدل های پوسته و لوله کار کرده و ابزار و نیروی متخصص آن را دارد، این سابقه خودش یک مزیت محسوب می شود.
برای شناخت ساختارهای مختلف این خانواده می توانید مقاله انواع مبدل حرارتی پوسته و لوله را هم بررسی کنید.
آیا قیمت اسپیرال بیشتر از پوسته و لوله است؟
نمی شود برای این سوال یک جواب ثابت داد.
قیمت مبدل حرارتی به سطح انتقال حرارت، جنس متریال، فشار طراحی، دمای کار، ضخامت ها، نوع اتصالات، تست ها و مشخصات ساخت وابسته است.
بنابراین ممکن است دو مبدل با ظرفیت حرارتی مشابه قیمت های متفاوتی داشته باشند.
حتی ممکن است یک تجهیز در زمان خرید ارزان تر باشد اما در طول بهره برداری هزینه تعمیرات و توقف بیشتری ایجاد کند.
به همین دلیل بهتر است قیمت اولیه را از هزینه واقعی مالکیت جدا کنیم.
اگر کاربر دقیقا با هدف بررسی قیمت وارد مقاله شده است، باید به صفحه قیمت مبدل حرارتی لوله مارپیچ هدایت شود. این کار هم تجربه کاربر را بهتر می کند و هم باعث می شود مقاله مقایسه ای با صفحه قیمت وارد رقابت مستقیم نشود.
برای خرید مبدل اسپیرال چه اطلاعاتی لازم است؟
اگر قرار است از سازنده مبدل حرارتی قیمت بگیرید، گفتن جمله «یک مبدل اسپیرال می خواهم» اطلاعات کافی نیست.
حداقل این اطلاعات را باید داشته باشید:
| اطلاعات | توضیح |
|---|---|
| سیال سمت اول | نام دقیق سیال |
| سیال سمت دوم | نام دقیق سیال |
| دبی | kg/h یا m³/h |
| دمای ورودی | دمای واقعی |
| دمای خروجی | دمای مورد نیاز |
| فشار کاری | فشار عملیاتی |
| فشار طراحی | فشار طراحی تجهیز |
| میزان رسوب | کم، متوسط یا زیاد |
| خورندگی | نوع و غلظت ماده |
| افت فشار مجاز | برای هر دو سمت |
| متریال | بر اساس شرایط فرآیند |
| فضای نصب | ابعاد حدودی محل |
هرچه اطلاعات اولیه دقیق تر باشد، انتخاب سازنده هم دقیق تر می شود.
در پروژه های جدی بهتر است اطلاعات فرآیندی و در صورت وجود P&ID هم در اختیار سازنده قرار بگیرد.
سازنده مبدل حرارتی چه نقشی در انتخاب دارد؟
سازنده فقط نباید یک عدد برای قیمت اعلام کند.
اگر شرایط پروژه خاص باشد، سازنده باید بتواند از روی اطلاعات فرآیندی درباره نوع مبدل، جنس متریال، سطح انتقال حرارت، فشار طراحی و شرایط سرویس نظر فنی بدهد.
اگر کسی بدون پرسیدن دبی و دما و فشار و نوع سیال فقط قیمت می دهد، برای خرید صنعتی باید کمی محتاط بود.
در یک سفارش مهندسی، قیمت بخشی از تصمیم است نه تمام تصمیم.
به همین دلیل عبارت هایی مثل سازنده مبدل حرارتی صنعتی باید در کنار تخصص، توان طراحی و تجربه ساخت بررسی شوند.
اسپیرال یا پوسته و لوله؛ بالاخره کدام را بخریم؟
اگر بخواهیم جواب را خیلی خلاصه کنیم، اول باید این سوال ها را پاسخ دهیم:
سیال چیست؟
دبی چقدر است؟
دمای ورودی و خروجی چقدر است؟
فشار کاری و فشار طراحی چقدر است؟
سیال چقدر رسوب زا است؟
آیا خوردگی داریم؟
افت فشار مجاز چقدر است؟
محدودیت فضای نصب داریم؟
روش تعمیر و تمیزکاری چگونه خواهد بود؟
وقتی جواب این سوال ها مشخص شود، مقایسه دو تجهیز دیگر فقط یک مقایسه تئوری نیست.
اگر شرایط فرآیندی به نفع اسپیرال باشد، انتخاب اسپیرال منطقی است. اگر طراحی و شرایط پروژه با پوسته و لوله سازگاری بیشتری داشته باشد، همان تجهیز انتخاب مناسب تری است.
یک نکته مهم درباره خرید مبدل اسپیرال
در خرید صنعتی نباید فقط دنبال کمترین قیمت بود.
قیمت پایین اگر همراه با متریال نامناسب، سطح انتقال حرارت ناکافی یا طراحی ضعیف باشد، در نهایت هزینه بیشتری به کارخانه تحمیل می کند.
از طرف دیگر پرداخت هزینه بیشتر هم به خودی خود به معنی انتخاب بهتر نیست.
هدف باید این باشد که مبدل برای شرایط واقعی پروژه درست انتخاب شود.
اگر مشخصات پروژه آماده است، می توان اطلاعات فرآیندی را برای سازنده ارسال کرد تا انتخاب و قیمت گذاری بر اساس شرایط واقعی انجام شود.
مبدل حرارتی اسپیرال و پوسته و لوله هر دو تجهیزات صنعتی قابل اتکایی هستند اما برای شرایط یکسانی ساخته نشده اند.
اسپیرال در بعضی سرویس های دارای سیال ویسکوز یا رسوب زا و پروژه هایی که هندسه فشرده اهمیت دارد، می تواند گزینه بسیار خوبی باشد.
پوسته و لوله هم به دلیل انعطاف طراحی، سابقه طولانی در صنعت و تنوع ساختاری همچنان یکی از انتخاب های اصلی در بسیاری از پروژه ها است.
بنابراین پاسخ سوال «مبدل اسپیرال بهتر است یا پوسته و لوله؟» یک جواب ثابت ندارد.
مبدلی بهتر است که با نوع سیال، دما، فشار، دبی، افت فشار، رسوب، متریال و شرایط تعمیرات پروژه هماهنگ باشد.
اگر هدف شما خرید است، ابتدا اطلاعات فرآیندی را آماده کنید و بعد درباره نوع مبدل و قیمت تصمیم بگیرید. این روش معمولا خیلی مطمئن تر از انتخاب بر اساس ظاهر تجهیز یا فقط قیمت اولیه است.
