چیلر تراکمی هواخنک (Air Cooled Chiller) یکی از رایج‌ترین تجهیزات سرمایشی در پروژه‌های صنعتی سبک، ساختمان‌های تجاری، مراکز اداری و برخی خطوط تولید است. اما نگاه یک مسئول فنی تأسیسات صنعتی به این تجهیز، صرفاً انتخاب یک دستگاه سرمایشی نیست؛ بلکه یک تصمیم استراتژیک در مدیریت انرژی، نگهداری، پایداری تولید و هزینه چرخه عمر (LCC) محسوب می‌شود.

در این مقاله، چیلر هواخنک از دید کاملاً مهندسی بررسی می‌شود؛ یعنی نه فقط «چیست»، بلکه «چرا، کجا، چگونه و با چه ریسکی».

از دید بهره‌برداری و نگهداری، چیلر تراکمی هواخنک اسکرال در پروژه‌هایی که سادگی، دسترس‌پذیری و کاهش تجهیزات جانبی اهمیت دارد، معمولاً انتخابی بسیار منطقی است.

چیلر تراکمی هواخنک چیست و چگونه کار می‌کند؟

چیلر هواخنک یک سیستم تبرید تراکمی است که در آن گرمای مبرد از طریق کندانسور هوایی و فن‌های محوری به محیط دفع می‌شود. برخلاف چیلر آب‌خنک، در این سیستم نیازی به برج خنک‌کننده و مدار آب کندانسور وجود ندارد.

سیکل عملکرد به صورت زیر است:

• کمپرسور → افزایش فشار و دمای مبرد
• کندانسور هوایی → دفع حرارت به هوای محیط
• شیر انبساط → کاهش فشار مبرد
• اواپراتور → جذب گرما از آب سرد (Chilled Water)

در نگاه مهندسی، تفاوت اصلی در «روش دفع حرارت کندانسور» است که مستقیماً روی راندمان و طراحی تأسیسات اثر می‌گذارد.

نگاه مهندسی مسئول فنی به انتخاب چیلر هواخنک

یک مسئول فنی تأسیسات صنعتی، چیلر هواخنک را فقط بر اساس ظرفیت انتخاب نمی‌کند. بلکه 5 عامل کلیدی را بررسی می‌کند:

• شرایط اقلیمی (Dry Bulb Temperature)
• الگوی بار سرمایشی (Load Profile)
• محدودیت‌های فضا و نصب
• هزینه انرژی (Electricity Cost)
• قابلیت نگهداری و دسترسی سرویس

در بسیاری از پروژه‌ها، انتخاب چیلر هواخنک نه بهترین راندمان، بلکه «بهینه‌ترین تصمیم اجرایی» است.در پروژه‌های با ظرفیت پایین‌تر، فضاهای مستقل، یا شرایطی که محدودیت فضا و سرعت اجرا مهم است، مینی چیلر می‌تواند همان تصمیم بهینه اجرایی باشد؛ چون معمولاً نصب ساده‌تر، نیاز کمتر به زیرساخت موتورخانه‌ای، و دسترسی سرویس راحت‌تری نسبت به سیستم‌های مرکزی دارد.

مزایای چیلر هواخنک در پروژه‌های صنعتی و ساختمانی

 حذف برج خنک کننده و مدار آب کندانسور

این مهم‌ترین مزیت عملیاتی است. حذف برج خنک‌کننده یعنی:

• کاهش پیچیدگی سیستم
• حذف مشکلات رسوب و سختی آب
• کاهش هزینه‌های شیمیایی و تصفیه آب
• کاهش فضای مورد نیاز تأسیسات...

 کاهش هزینه نگهداری

در نگاه مسئول فنی، چیلر هواخنک از نظر Maintenance ساده‌تر است:

• فقط سرویس فن‌ها و کویل کندانسور
• عدم نیاز به کنترل کیفیت آب
• کاهش توقف‌های ناشی از رسوب

نصب سریع‌تر و اجرای ساده‌تر

در پروژه‌هایی که زمان راه‌اندازی مهم است، چیلر هواخنک مزیت دارد:

• عدم نیاز به لوله‌کشی برج خنک‌کننده
• کاهش عملیات ساختمانی
• راه‌اندازی سریع‌تر سیستم سرمایش

 مناسب برای پروژه‌های پراکنده یا متوسط

در ساختمان‌های متوسط، مراکز اداری و پروژه‌هایی که بار سرمایشی محدود دارند، چیلر هواخنک معمولاً انتخاب منطقی‌تری است.

در مقایسه، در چیلر تراکمی آب خنک اسکرو اگرچه راندمان در بسیاری از پروژه‌های بزرگ می‌تواند بالاتر باشد، اما وجود برج خنک‌کننده و مدار آب کندانسور، سطح تجهیزات جانبی و الزامات نگهداری را افزایش می‌دهد.

محدودیت‌های مهندسی چیلر هواخنک

از دید یک مهندس تأسیسات، مهم‌ترین محدودیت‌ها به شرح زیر است:

 وابستگی شدید به دمای محیط

راندمان چیلر هواخنک به دمای هوای بیرون وابسته است. هرچه دمای محیط بالاتر باشد:

• فشار کندانسینگ افزایش می‌یابد
• مصرف برق کمپرسور بیشتر می‌شود
• COP کاهش پیدا می‌کند

در مناطق گرمسیر، این موضوع یک چالش جدی است.

 راندمان پایین‌تر نسبت به چیلر آب‌خنک

در شرایط برابر، چیلر هواخنک معمولاً:

• COP پایین‌تر
• مصرف برق بیشتر
• راندمان کمتر در بار کامل

دلیل اصلی: محدودیت انتقال حرارت بین کویل و هوای محیط.

 نیاز به فضای باز بزرگ

کندانسور هواخنک نیاز به جریان هوای آزاد دارد:

• فاصله مناسب بین یونیت‌ها
• جلوگیری از Recirculation هوای گرم
• طراحی صحیح جهت باد غالب

 افت راندمان در بارهای سنگین و مداوم

در پروژه‌هایی که 24/7 در بار بالا کار می‌کنند (مثل صنعت)، چیلر هواخنک در بلندمدت هزینه انرژی بالاتری ایجاد می‌کند.

در واقع، اگرچه در مقیاس‌های بزرگ و بارهای دائم‌کار، چیلر هواخنک محدودیت‌های مشخصی دارد، اما در بسیاری از پروژه‌های سبک و ساختمانی، مینی چیلر کم‌صدا MC-LN می‌تواند توازن بسیار خوبی بین آسایش، سادگی اجرا و کیفیت عملکرد ایجاد کند.

تحلیل راندمان (COP) در چیلر هواخنک

راندمان چیلر تراکمی آب خنک اسکرو اینورتر به‌طور مستقیم تابع شرایط کاری اواپراتور، کندانسور، بار سرمایشی، و دور کمپرسور است.

در این نوع چیلر، برخلاف چیلر هواخنک که دمای هوای محیط نقش اصلی در افزایش دمای کندانسینگ دارد، در چیلر آب‌خنک دمای آب ورودی به کندانسور عامل اصلی تعیین فشار و دمای کندانسینگ محسوب می‌شود.

پایه راندمان:

COP = Q_cooling / P_input

اما در واقعیت، COP ثابت نیست و با تغییر شرایط محیطی تغییر می‌کند.

رفتار راندمان در دمای محیط

• دمای 25°C → راندمان بالا
• دمای 35°C → کاهش محسوس راندمان
• دمای 45°C → افت شدید عملکرد

این موضوع در طراحی تأسیسات صنعتی بسیار حیاتی است.

مقایسه مهندسی چیلر هواخنک و آب خنک

بیشتر بخوانید: انتخاب و بهینه سازی مبدل حرارتی صفحه ای واشردار برای سامانه های صنعتی حساس

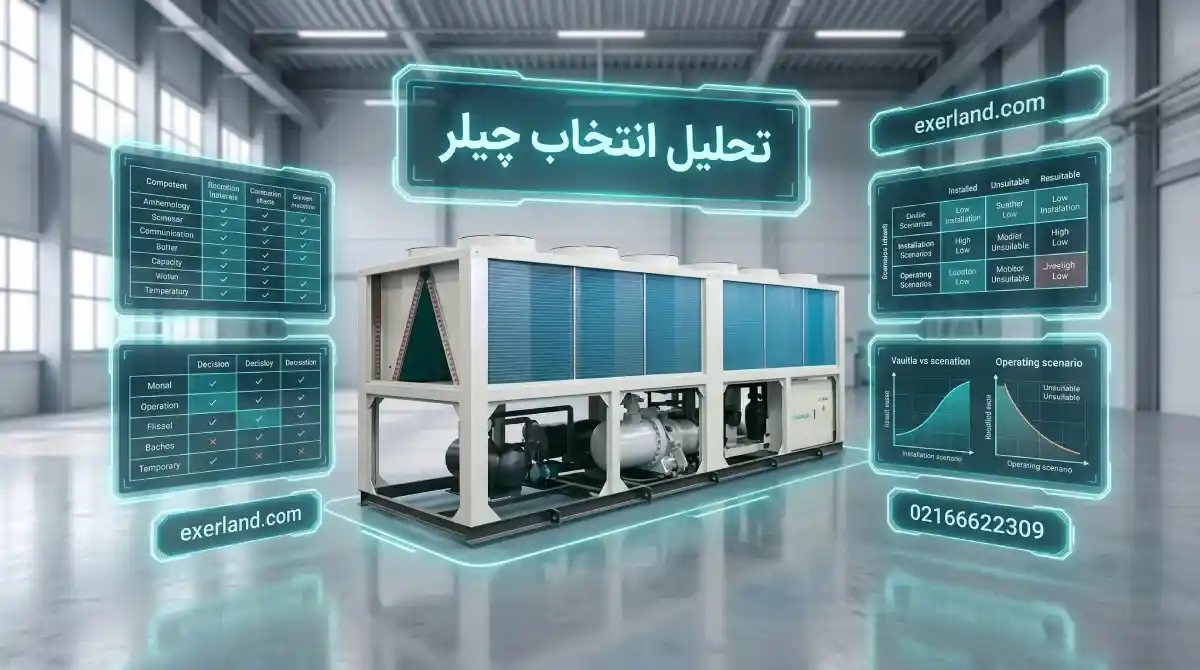

تحلیل انتخاب در پروژه‌های صنعتی

در پروژه‌های صنعتی، انتخاب چیلر هواخنک باید با دقت بیشتری انجام شود. یک مسئول فنی معمولاً این سناریوها را بررسی می‌کند:

سناریو مناسب چیلر هواخنک:

• کارخانه‌های کوچک تا متوسط
• مناطق معتدل
• محدودیت شدید فضای تأسیسات
• پروژه‌های با بار متغیر

سناریو نامناسب:

• صنایع سنگین
• کارکرد 24 ساعته
• مناطق گرم و مرطوب
• پروژه‌های با بار ثابت و بالا

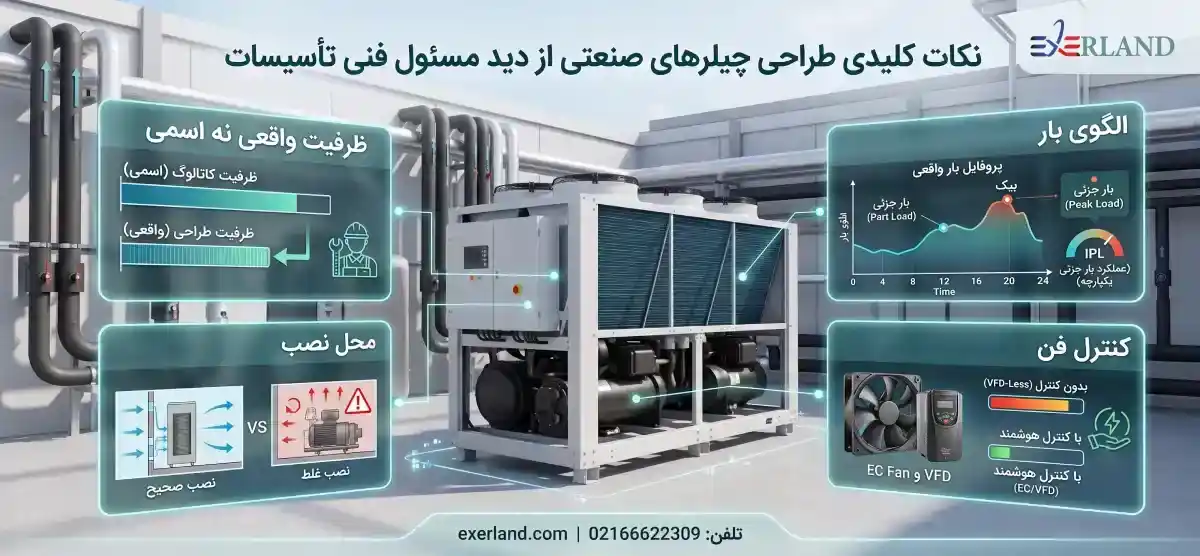

نکات کلیدی طراحی از دید مسئول فنی تأسیسات

انتخاب ظرفیت واقعی نه اسمی

ظرفیت باید بر اساس بار واقعی طراحی شود، نه ظرفیت کاتالوگی.

 توجه به الگوی بار (Load Profile)

چیلر هواخنک در بار جزئی عملکرد متفاوتی دارد. طراحی باید IPLV را نیز در نظر بگیرد.

 محل نصب یونیت‌ها

نصب اشتباه می‌تواند باعث:

• برگشت هوای گرم
• افت راندمان شدید
• افزایش فشار کمپرسور

کنترل هوشمند فن‌ها

استفاده از فن‌های دور متغیر (EC Fan یا VFD) در کاهش مصرف انرژی بسیار مؤثر است.

در طراحی چیلر، بررسی صرف ظرفیت اسمی دستگاه کافی نیست و یک مسئول فنی باید عملکرد واقعی سیستم را در شرایط بهره‌برداری ارزیابی کند. این موضوع به‌ویژه در تجهیزاتی که از مبدل حرارتی پوسته و لوله در اواپراتور یا کندانسور استفاده می‌کنند اهمیت بیشتری دارد، زیرا راندمان تبادل حرارت، افت فشار، کیفیت آب، و شرایط نگهداری مستقیماً بر عملکرد نهایی چیلر اثر می‌گذارند.

نقش سیستم کنترل در عملکرد چیلر هواخنک

در روف تاپ پکیج صنعتی (که معمولاً DX و هواخنک است)، سیستم کنترل قلب عملکرد دستگاه محسوب می‌شود. چون تمام اجزای سرمایش/گرمایش، فن‌ها و حفاظت‌ها به‌صورت یکپارچه کار می‌کنند، کیفیت کنترلر مستقیماً روی راندمان واقعی، پایداری کارکرد، و عمر کمپرسورها اثر می‌گذارد. روف‌تاپ بدون کنترل دقیق، حتی با بهترین برند، در عمل مصرف انرژی بالاتر و نوسان دمایی بیشتری خواهد داشت.

در چیلرهای مدرن، کنترلر نقش بسیار مهمی دارد:

• کنترل فشار کندانسینگ
• مدیریت ظرفیت کمپرسور
• کنترل فن‌ها
• ارتباط با BMS

چیلر بدون کنترل دقیق، حتی اگر برند خوبی داشته باشد، راندمان واقعی پایینی خواهد داشت.

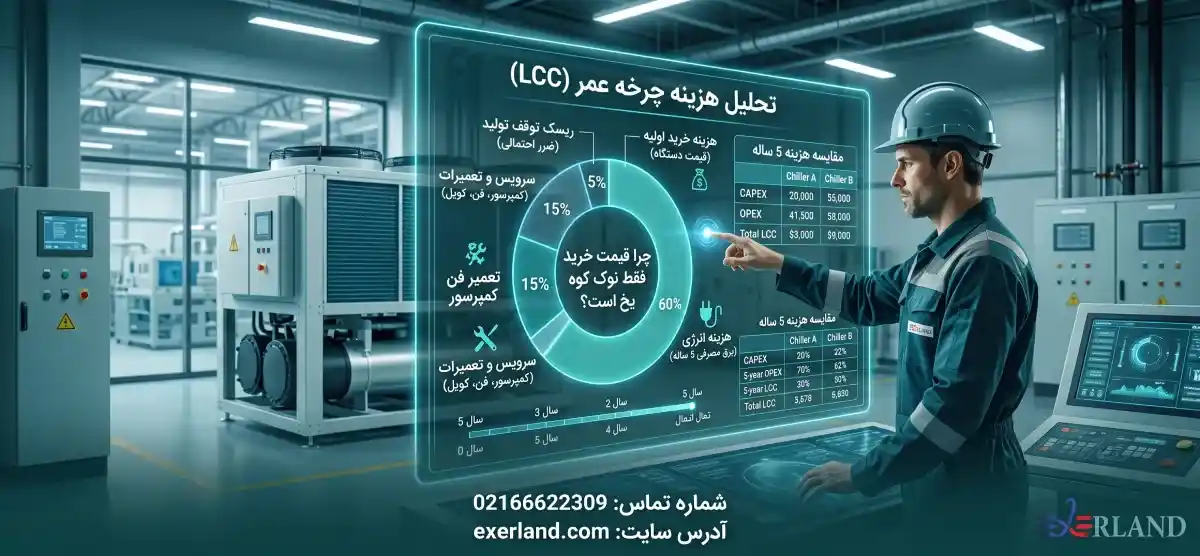

تحلیل هزینه چرخه عمر (LCC)

از دید مسئول فنی، قیمت خرید فقط یک بخش کوچک است.

هزینه واقعی شامل:

• مصرف برق سالانه
• سرویس فن و کویل
• تعمیر کمپرسور
• توقف تولید

در بسیاری از پروژه‌ها، اختلاف هزینه انرژی در 5 سال می‌تواند از قیمت خرید چیلر بیشتر شود.

تحلیل مقایسه‌ای چیلر تراکمی هواخنک و آب‌خنک از دید مهندس تأسیسات صنعتی (رویکرد طراحی، بهره‌برداری و LCC)

انتخاب بین چیلر تراکمی هواخنک و چیلر تراکمی آب خنک یکی از تصمیم‌های پایه‌ای در طراحی سیستم‌های سرمایش مرکزی است. این انتخاب صرفاً یک مقایسه تجهیز نیست، بلکه یک تصمیم چندمعیاره شامل انرژی، زیرساخت، هزینه چرخه عمر، محدودیت‌های اجرایی و شرایط اقلیمی است.

از دید یک مهندس تأسیسات صنعتی، سؤال درست این نیست که «کدام بهتر است»، بلکه این است که:

«در شرایط واقعی پروژه، کدام سیستم کم‌ریسک‌تر و بهینه‌تر است؟»

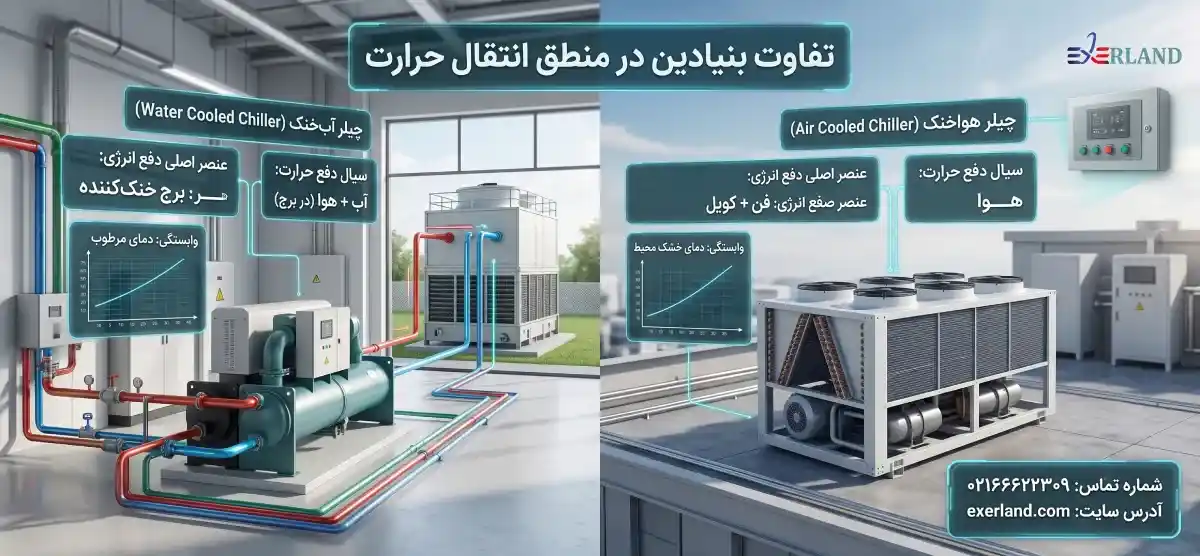

تفاوت بنیادین در منطق انتقال حرارت

چیلر هواخنک (Air Cooled Chiller)

در این سیستم، دفع حرارت کندانسور مستقیماً به هوای محیط انجام می‌شود. کندانسور از نوع فین‌تیوب بوده و فن‌های محوری جریان هوا را از روی کویل عبور می‌دهند.

• سیال دفع حرارت: هوا
• عنصر اصلی دفع انرژی: فن + کویل
• وابستگی: دمای خشک محیط (Dry Bulb Temperature)

چیلر آب‌خنک (Water Cooled Chiller)

در این سیستم، دفع حرارت از طریق آب کندانسور و برج خنک‌کننده انجام می‌شود. سپس گرما از آب به محیط منتقل می‌شود.

• سیال دفع حرارت: آب + هوا (در برج)
• عنصر اصلی دفع انرژی: برج خنک‌کننده
• وابستگی: دمای مرطوب (Wet Bulb Temperature)

مقایسه راندمان واقعی (COP در شرایط بهره‌برداری)

در طراحی مهندسی، راندمان واقعی مهم‌تر از راندمان کاتالوگی است.

محدوده واقعی عملکرد:

• چیلر هواخنک: COP ≈ 2.5 تا 4.2
• چیلر آب‌خنک: COP ≈ 4 تا 6.5

اما نکته کلیدی این است که:

• هواخنک در تابستان‌های گرم افت شدید راندمان دارد
• آب‌خنک در صورت کنترل برج، پایدارتر عمل می‌کند

رابطه مهندسی راندمان با دمای کندانسینگ

COP ∝ 1 / (T_condensing - T_evaporating)

 نتیجه:
افزایش دمای کندانسینگ = افزایش فشار کمپرسور = کاهش راندمان

در هواخنک، این دما مستقیماً تابع دمای محیط است.

این یکی از بزرگ‌ترین مزیت‌های پکیج چیلر آب خنک + برج خنک کن مدار بسته در پروژه‌های صنعتی و تجاری سنگین است.

تحلیل مصرف انرژی در پروژه واقعی (دید مسئول فنی)

فرض یک پروژه 500 TR:

چیلر هواخنک:

• 1.1 تا 1.35 kW/TR
• مصرف کل: حدود 550 تا 675 kW

چیلر آب‌خنک:

• 0.7 تا 0.9 kW/TR
• مصرف کل: حدود 350 تا 450 kW

اختلاف:
در بهره‌برداری 24/7، اختلاف انرژی به‌صورت مستقیم به هزینه‌های سنگین سالانه تبدیل می‌شود.

مقایسه هزینه سرمایه‌گذاری (CAPEX)

 نتیجه مهندسی:

• هواخنک → ساده‌تر و سریع‌تر
• آب‌خنک → پیچیده‌تر ولی بهینه‌تر در مقیاس بزرگ

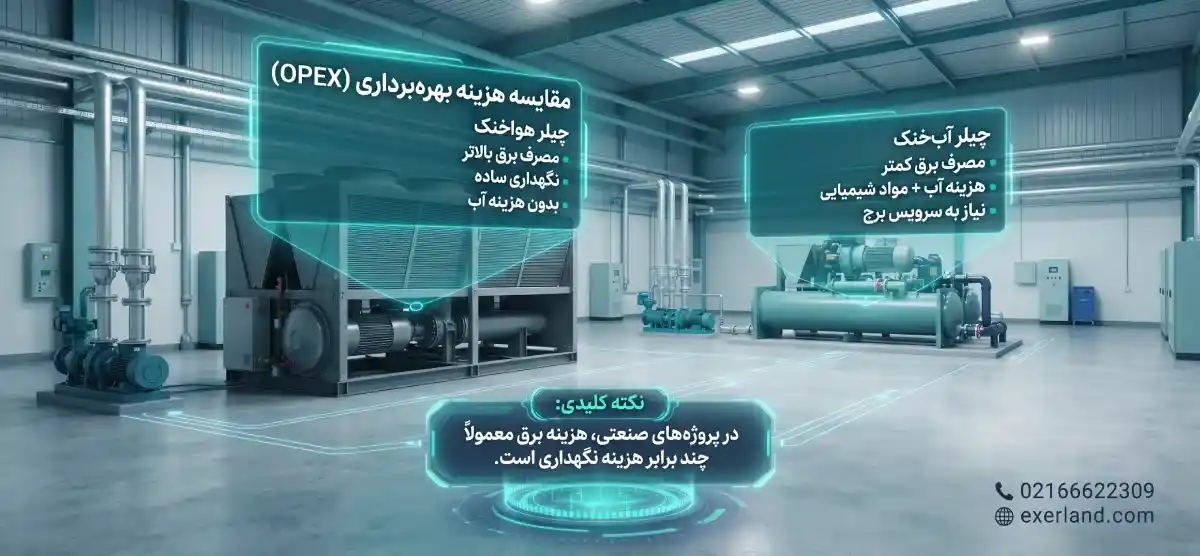

مقایسه هزینه بهره‌برداری (OPEX)

چیلر هواخنک:

• مصرف برق بالاتر
• نگهداری ساده
• بدون هزینه آب

چیلر آب‌خنک:

• مصرف برق کمتر
• هزینه آب + مواد شیمیایی
• نیاز به سرویس برج

 نکته کلیدی:
در پروژه‌های صنعتی، هزینه برق معمولاً چند برابر هزینه نگهداری است.

حساسیت اقلیمی (Climatic Behavior)

چیلر هواخنک:

• وابسته به دمای خشک
• افت راندمان در هوای گرم
• عملکرد ناپایدار در تابستان شدید

چیلر آب‌خنک:

• وابسته به دمای مرطوب
• عملکرد پایدارتر در اقلیم گرم
• کنترل‌پذیرتر در طراحی مهندسی

تحلیل پیچیدگی تأسیسات (From HVAC Engineer View)

هواخنک:

• بدون برج خنک‌کننده
• حداقل تجهیزات جانبی
• راه‌اندازی سریع

آب‌خنک:

• نیاز به برج خنک‌کننده
• پمپ‌های کندانسور
• سیستم تصفیه آب
• طراحی هیدرولیکی پیچیده

نتیجه:
هواخنک = Plug & Play نسبی
آب‌خنک = سیستم مهندسی کامل

در برخی طراحی‌های پیشرفته آب‌خنک، از مبدل حرارتی صفحه ای به عنوان “مبدل واسط” (Pressure Breaker) یا در سیستم‌های Free Cooling استفاده می‌شود تا فشار هیدرولیکی برج از روی چیلر برداشته شود یا راندمان تبادل حرارت در بارهای جزئی بهبود یابد.

اثر فضای نصب (Footprint Analysis)

بیشتر بخوانید: طراحی مبدل حرارتی برای سیالات خورنده

تحلیل ریسک بهره‌برداری (Operational Risk)

چیلر هواخنک:

• ریسک کمتر از نظر کیفیت آب
• ریسک بالا در گرمای شدید
• وابستگی مستقیم به شرایط محیط

چیلر آب‌خنک:

• ریسک رسوب و خوردگی
• نیاز به مدیریت شیمی آب
• راندمان پایدارتر در بلندمدت

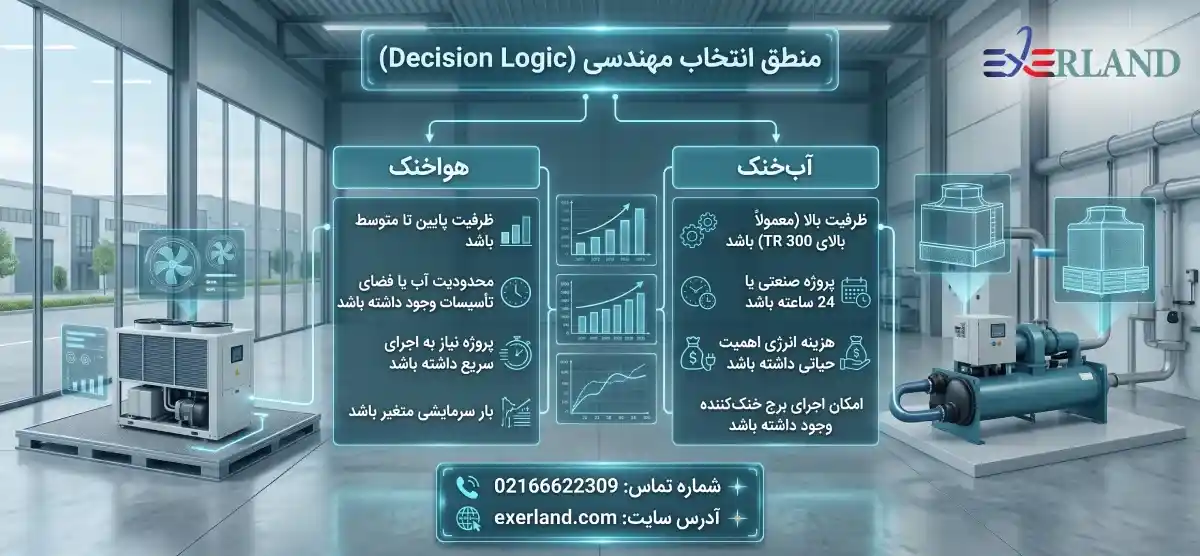

منطق انتخاب مهندسی (Decision Logic)

انتخاب هواخنک زمانی منطقی است که:

• ظرفیت پایین تا متوسط باشد
• محدودیت آب یا فضای تأسیسات وجود داشته باشد
• پروژه نیاز به اجرای سریع داشته باشد
• بار سرمایشی متغیر باشد

انتخاب آب‌خنک زمانی منطقی است که:

• ظرفیت بالا (معمولاً بالای 300 TR) باشد
• پروژه صنعتی یا 24 ساعته باشد
• هزینه انرژی اهمیت حیاتی داشته باشد
• امکان اجرای برج خنک‌کننده وجود داشته باشد

یکی از کارآمدترین ترکیبات فنی در صنعت تهویه مطبوع، استفاده از پکیج چیلر آب خنک در کنار برج خنک کننده مدار باز است.

در این سیستم، پکیج چیلر با راندمان بسیار بالا عملیات تبرید را انجام داده و گرمای جذب شده را به آب کندانسور منتقل می‌کند. سپس این آب به برج خنک‌کننده مدار باز هدایت می‌شود تا از طریق تبخیر سطحی، گرما را به اتمسفر دفع کند.

تحلیل هزینه چرخه عمر (LCC واقعی)

در مهندسی تأسیسات، تصمیم درست بر اساس قیمت خرید نیست.

 LCC = CAPEX + (Energy Cost × Lifetime) + Maintenance Cost

نتیجه واقعی:

• هواخنک → CAPEX ساده‌تر ولی OPEX بالاتر
• آب‌خنک → CAPEX پیچیده‌تر ولی OPEX پایین‌تر

در پروژه‌های بزرگ، تفاوت انرژی می‌تواند چند برابر قیمت اولیه باشد.

در سیستم‌های آب‌خنک، استفاده از مبدل حرارتی پوسته و لوله به‌عنوان یکی از اجزای اصلی انتقال حرارت، نقش مهمی در راندمان و پایداری عملکرد دارد. همین موضوع باعث می‌شود چیلرهای آب‌خنک، به‌ویژه در پروژه‌های بزرگ و کارکرد مداوم، از نظر مصرف انرژی در بلندمدت عملکرد اقتصادی‌تری داشته باشند.
