فیلتر آب های شیرین صنعتی چیست و چگونه انتخاب می‌شود؟ (راهنمای مرجع صنعتی)

فیلتر آب‌های شیرین صنعتی چیست و چرا در سیستم‌های تصفیه آب حیاتی است؟

کیفیت آب شیرین صنعتی، یکی از عوامل بنیادین در پایداری عملکرد، راندمان انرژی و افزایش طول عمر تجهیزات فرآیندی است. برخلاف تصور عمومی، آب‌های شیرین حتی با مقدار کم مواد محلول (TDS پایین)، می‌توانند حاوی ذرات معلق، کلوئیدها، ترکیبات آلی، اکسیدهای فلزی و آلودگی‌های میکروبی باشند که در صورت عدم حذف مناسب، موجب گرفتگی تجهیزات، رسوب‌گذاری، خوردگی و افت عملکرد سیستم‌های پایین‌دستی می‌شوند.

در صنایع مدرن، سیستم‌های حساس مانند اسمز معکوس (RO)، اولترافیلتراسیون (UF)، بویلرها، مبدل‌های حرارتی و خطوط تولید به شدت به کیفیت آب ورودی وابسته هستند. ورود آب بدون پیش‌تصفیه مناسب به این سیستم‌ها، منجر به افزایش دفعات شستشوی شیمیایی، کاهش راندمان انتقال حرارت، افزایش مصرف انرژی و افزایش هزینه‌های بهره‌برداری می‌شود.

فیلتر آب صنعتی به عنوان نخستین لایه دفاعی در سیستم‌های فیلتراسیون آب شیرین، نقش کلیدی در کاهش بار آلودگی و محافظت از تجهیزات حساس ایفا می‌کند. انتخاب و طراحی مهندسی این فیلتر، یک تصمیم صرفاً تجهیزاتی نیست، بلکه بخشی از استراتژی کلان مدیریت آب صنعتی و بهینه‌سازی هزینه‌های چرخه عمر سیستم محسوب می‌شود.

جایگاه آب شیرین در صنایع مدرن

در صنایع امروزی، آب دیگر یک سیال مصرفی ساده نیست. آب شیرین صنعتی به‌عنوان یک مؤلفه فرآیندی، دارای الزامات کیفی مشخص و غیرقابل چشم‌پوشی است و در بخش‌های مختلف صنعت به‌کار گرفته می‌شود، از جمله:

• سیستم‌های خنک‌کاری و برج‌های خنک‌کننده

• بویلرها و واحدهای تولید بخار

• خطوط شستشو و فرآوری محصولات

• واحدهای اسمز معکوس و سایر فرآیندهای غشایی

• صنایع غذایی، دارویی و الکترونیک

در هر یک از این کاربردها، کیفیت آب ورودی مستقیماً بر عملکرد سیستم اثر می‌گذارد. وجود ذرات معلق باعث سایش پمپ‌ها و گرفتگی نازل‌ها می‌شود؛ مواد آلی و کلوئیدی سطح مبدل‌های حرارتی را می‌پوشانند و انتقال حرارت را کاهش می‌دهند؛ آهن و منگنز رسوبات سخت و پایدار ایجاد می‌کنند و آلودگی‌های میکروبی منجر به بیوفولینگ و انسداد تدریجی سیستم‌ها می‌شوند.

مشکل اصلی از جایی آغاز می‌شود که آب خام شیرین، بدون شناخت دقیق رفتار فیزیکی و شیمیایی آن، مستقیماً وارد فرآیند صنعتی می‌شود. ظاهر شفاف آب به‌هیچ‌وجه تضمین‌کننده کیفیت آن نیست؛ بسیاری از آلاینده‌های مخرب با چشم غیرمسلح قابل مشاهده نیستند اما اثر تجمعی آن‌ها می‌تواند خسارت‌های جدی و پرهزینه ایجاد کند.

در چنین شرایطی، استفاده از فناوری‌های پیشرفته تصفیه آب مانند سیستم های تصفیه الکترودیالیز (EDR) اهمیت ویژه‌ای پیدا می‌کند. سیستم‌های EDR، به‌ویژه مدل EX-600، با قابلیت کنترل دقیق حذف یون‌ها و سازگاری بالا با نوسانات کیفیت آب ورودی، راهکاری مؤثر برای تولید آب شیرین پایدار و کنترل‌شده در صنایع مدرن محسوب می‌شوند. این سیستم‌ها امکان مدیریت شوری، کاهش TDS و تأمین آب با کیفیت یکنواخت را فراهم می‌کنند؛ موضوعی که برای فرآیندهای حساس صنعتی حیاتی است.

در نهایت، نگاه فرآیندی به آب شیرین و انتخاب هوشمندانه فناوری‌هایی مانند EDR مدل EX-600، آب را از یک ماده مصرفی ساده به یک عامل کلیدی در پایداری، بهره‌وری و ایمنی صنایع مدرن تبدیل می‌کند.

فیلتر آب صنعتی چیست؟

تعریف فیلتر آب شیرین از دیدگاه مهندسی مکانیک

از دیدگاه مهندسی مکانیک، فیلتر آب صنعتی یک تجهیز تحت فشار است که طراحی و انتخاب آن باید بر اساس پارامترهای عملیاتی و مکانیکی مشخص صورت گیرد:

• دبی طراحی: حجم جریان آبی که فیلتر باید به‌صورت پیوسته عبور دهد.

• فشار کاری: محدوده فشار مجاز که فیلتر تحت آن به‌طور ایمن عمل می‌کند.

• افت فشار مجاز: میزان کاهش فشار در طول فیلتر که باعث افت راندمان سیستم نشود.

• استحکام مکانیکی: مقاومت بدنه فیلتر در برابر فشار داخلی و ضربات احتمالی.

• متریال بدنه: جنس فولاد ضدزنگ، پلیمر صنعتی یا سایر مواد مقاوم در برابر خوردگی و شیمیایی.

• نوع اتصالات: هماهنگ با خطوط لوله و تجهیزات جانبی برای نصب ایمن و آسان.

• قابلیت شستشو (Backwash یا CIP): امکان تمیزکاری داخلی برای حفظ عملکرد و کاهش فولینگ.

یک فیلتر با راندمان جداسازی بالا اما طراحی مکانیکی ضعیف، در عمل به یک گلوگاه عملیاتی تبدیل می‌شود. نشتی، ترک بدنه، افت فشار غیرقابل کنترل و خرابی اتصالات از پیامدهای طراحی ضعیف هستند که می‌توانند کل فرآیند تصفیه آب را تحت تأثیر قرار دهند.

در بسیاری از کاربردهای صنعتی، فیلتر به‌صورت مکمل با سیستم‌های پیشرفته مانند UF صنعتی استفاده می‌شود. برای مثال، دستگاه تصفیه صنعتی UF مدل EX-UF400 با طراحی مکانیکی مستحکم، بدنه مقاوم و امکان شستشو به‌صورت CIP، تضمین می‌کند که جریان آب ورودی به سیستم‌های پایین‌دست با حداقل افت فشار و حداکثر راندمان جداسازی تأمین شود. این ویژگی‌ها باعث می‌شود فیلتر نه تنها به عنوان یک مرحله تصفیه، بلکه به‌عنوان یک تجهیز مکانیکی پایدار و قابل اعتماد عمل کند.

تعریف فیلتر آب شیرین از دیدگاه مهندسی محیط زیست

از منظر مهندسی محیط زیست، فیلتر آب شیرین صنعتی ابزاری برای کنترل آلاینده‌ها و کاهش بار آلودگی ورودی به محیط زیست محسوب می‌شود. فیلتراسیون مؤثر باعث می‌شود:

• کاهش مصرف مواد شیمیایی مورد استفاده در تصفیه‌های بعدی و واحدهای فرآیندی

• کاهش تولید پساب آلوده و جلوگیری از تخریب منابع آبی طبیعی

• افزایش راندمان کل سیستم تصفیه با کاهش بار آلاینده‌ها روی واحدهای پایین‌دست

• بهبود انطباق با مقررات زیست‌محیطی و الزامات استانداردهای صنعتی

در این رویکرد، فیلتر تنها یک محافظ برای تجهیزات نیست؛ بلکه بخشی از استراتژی توسعه پایدار صنعتی به‌شمار می‌رود. در بسیاری از صنایع حساس، فیلتراسیون اولیه به‌صورت مکمل با سیستم‌های تصفیه آب دیونیزه (DI) استفاده می‌شود تا آب خروجی با کیفیت بالا و بدون یون‌های مزاحم برای مصرف صنعتی یا تجهیزات حساس آماده شود. این ترکیب، ضمن حفاظت از محیط زیست، عمر تجهیزات، راندمان فرآیند و پایداری عملیاتی را به‌طور قابل‌توجهی افزایش می‌دهد.

نقش فیلتر آب صنعتی در پیش تصفیه سیستم های حساس

یکی از مهم‌ترین کاربردهای فیلتر آب صنعتی، استفاده به‌عنوان پیش‌تصفیه (Pretreatment) برای سیستم‌های غشایی است. سیستم‌هایی مانند RO و UF به شدت به کیفیت آب ورودی حساس هستند و هر گونه ذرات معلق یا آلودگی می‌تواند عملکرد آن‌ها را به‌شدت تحت تأثیر قرار دهد.

عدم فیلتراسیون مناسب باعث موارد زیر می‌شود:

• گرفتگی سریع ممبران‌ها

• افزایش افت فشار در مسیر آب

• کاهش دبی تولیدی سیستم

• افزایش دفعات شست‌وشوی شیمیایی (CIP)

• کاهش عمر مفید غشا

در بسیاری از پروژه‌های صنعتی، هزینه تعویض زودهنگام ممبران‌ها چندین برابر هزینه نصب و بهره‌برداری از یک سیستم فیلتراسیون مناسب است. با این حال، هنوز هم در بسیاری از طراحی‌ها، بخش پیش‌تصفیه به‌عنوان یک هزینه اضافی دیده می‌شود، نه یک سرمایه‌گذاری استراتژیک.

در برخی کاربردهای ترکیبی، کیفیت آب پیش‌تصفیه شده حتی بر عملکرد تجهیزات جانبی غیرمستقیم نیز تأثیر می‌گذارد. برای مثال، در سیستم‌های تهویه و هواسازی مانند EX-CR هواساز خانگی و تجاری، آب مورد استفاده در مبدل‌ها و مدارهای رطوبت‌زن می‌تواند منجر به رسوب‌گذاری یا کاهش راندمان انتقال حرارت شود. فیلتراسیون مناسب در این مرحله، علاوه بر حفاظت از ممبران‌ها، راندمان هواساز و کیفیت هوای خروجی را نیز تضمین می‌کند.

به این ترتیب، فیلتر آب صنعتی به‌عنوان یک لایه حفاظتی و بهینه‌ساز سیستم، نقش حیاتی در کاهش هزینه‌های عملیاتی و افزایش عمر تجهیزات حساس دارد.

اهمیت استراتژیک فیلتر آب شیرین صنعتی در مدیریت هزینه ها

برخلاف تصور رایج، فیلتر آب صنعتی یک تجهیز مصرفی ساده نیست. این واحد در واقع خط دفاع اول کل سیستم تصفیه آب محسوب می‌شود و عملکرد آن مستقیماً بر موارد زیر تأثیر می‌گذارد:

• مصرف انرژی پمپ‌ها

• هزینه مواد شیمیایی

• تعداد توقف‌های اضطراری

• هزینه تعمیرات

• عمر تجهیزات پایین‌دستی

یک فیلتر نامناسب ممکن است در ابتدا ارزان به نظر برسد، اما در طول بهره‌برداری، باعث افزایش هزینه‌های پنهان مانند مصرف برق بالاتر، خرابی مکرر تجهیزات و افت تولید می‌شود. حتی در سیستم‌های مجهز به ضدعفونی UV، عملکرد بهینه فیلتر مرحله پیشین برای حفاظت از لامپ‌ها و طول عمر سیستم حیاتی است.

به این ترتیب، فیلتر آب صنعتی نه تنها یک تجهیز حفاظتی، بلکه ابزاری استراتژیک برای مدیریت هزینه‌ها و تضمین عملکرد پایدار تجهیزات حساس در صنایع و مراکز حیاتی محسوب می‌شود.

پاسخ به یک سؤال کلیدی: چرا فیلتر آب صنعتی حیاتی است؟

فیلتر آب‌های شیرین صنعتی، تجهیزی مهندسی‌شده برای حذف آلاینده‌های فیزیکی و کاهش بار آلودگی ورودی به سیستم‌های تصفیه است. این فیلتر، پایه طراحی سیستم‌های پیش‌تصفیه و فیلتراسیون صنعتی محسوب می‌شود و نقش مهمی در حفاظت از تجهیزات پایین‌دست دارد.

نقش اصلی فیلتر آب صنعتی شامل موارد زیر است:

1. حفاظت از ممبران‌های RO در برابر گرفتگی و فولینگ

2. جلوگیری از رسوب‌گذاری در مسیر آب و تجهیزات حرارتی و گرمایشی

3. کاهش خوردگی و محافظت از اجزای فلزی سیستم

4. تثبیت کیفیت آب برای مصرف در فرآیندها و تجهیزات حساس

5. افزایش پایداری فرآیند و کاهش توقف‌های ناگهانی

به این ترتیب، بدون یک فیلتر آب صنعتی با طراحی مهندسی‌شده، هیچ فناوری پیشرفته تصفیه آب نمی‌تواند عملکرد پایدار سیستم را تضمین کند و هزینه‌های عملیاتی و تعمیرات به‌شدت افزایش می‌یابد، حتی در سیستم‌هایی که گرمایش برای کنترل دما یا فرآیندهای صنعتی دارند.

طبقه بندی فیلتر آب شیرین صنعتی بر اساس منبع آب ورودی

فیلتر مناسب برای آب شهری (Municipal Water Filtration)

ویژگی های کیفی آب شهری

آب شهری معمولاً دارای مشخصات زیر است:

• TSS پایین تا متوسط (ذرات معلق کل)

• ذرات ریز ناشی از شبکه توزیع

• کلر آزاد یا کلرامین

• نوسانات محدود بیولوژیکی

این آب از نظر ظاهری «تمیز» به نظر می‌رسد، اما برای سیستم‌های حساس هنوز ریسک گرفتگی ممبران‌ها یا رسوب‌گذاری در تجهیزات حرارتی وجود دارد.

فیلترهای مناسب آب شهری

برای سیستم‌های مبتنی بر آب شهری، گزینه‌های رایج عبارت‌اند از:

1. فیلتر کارتریجی ۵ تا ۲۰ میکرون برای حذف ذرات معلق

2. فیلتر کربنی فعال برای حذف کلر و کلرامین

3. فیلتر دیسکی سبک برای دبی‌های بالا و جریان‌های توربولنت

خطای رایج مهندسی

استفاده از فیلتر شنی سنگین برای آب شهری معمولاً باعث می‌شود:

• هزینه سرمایه‌ای افزایش یابد

• افت فشار غیرضروری ایجاد شود

• نگهداری سیستم پیچیده‌تر گردد

بدون اینکه کیفیت واقعی آب را به‌طور ملموس بهبود دهد.

فیلتر مناسب برای آب چاه (Groundwater Filtration)

ویژگی های کیفی آب چاه

آب چاه دارای رفتار بسیار متغیر است:

• TSS متغیر

• آهن و منگنز محلول

• سیلیس و کلوئیدها

• نوسانات فصلی

حتی اگر آب چاه شفاف باشد، از نظر فولینگ یکی از خطرناک‌ترین منابع آب است.

فیلترهای مناسب آب چاه

انتخاب استاندارد برای آب زیرزمینی شامل:

• فیلتر شنی یا چندلایه

• مدیای مخصوص حذف آهن و منگنز

• کارتریج به‌عنوان پولیش نهایی

ریسک طراحی ضعیف

نادیده گرفتن آهن و منگنز می‌تواند منجر به:

• فولینگ غیرقابل برگشت ممبران

• گرفتگی شیرآلات

• کاهش راندمان مبدل‌ها و سیستم‌های سرمایشی

هزینه اصلاح بعدی معمولاً چند برابر هزینه پیشگیری است، بنابراین طراحی صحیح و انتخاب فیلتر مناسب برای آب چاه ضروری است.

فیلتر مناسب برای آب سطحی (Surface Water Filtration)

ویژگی‌های کیفی آب سطحی

آب رودخانه، دریاچه و سد دارای ناپایداری شدید است:

• TSS بالا

• مواد آلی طبیعی (NOM)

• جلبک و باکتری

• تغییرات شدید فصلی

فیلترهای مناسب آب سطحی

سیستم های توصیه شده شامل:

• فیلتر چندلایه سنگین

• فیلتر دیسکی خودتمیزشونده

• سیستم انعقاد و لخته‌سازی

واقعیت صنعتی

در آب سطحی، فیلتر ساده یعنی بحران عملیاتی. اینجا باید سیستم «تحمل شوک» داشته باشد.

طبقه بندی فیلتر ها بر اساس نوع آلاینده‌ها

حذف ذرات معلق (Total Suspended Solids – TSS)

اثر ذرات معلق بر سیستم

ذرات معلق باعث:

• سایش پمپ

• گرفتگی نازل

• افزایش افت فشار

می‌شوند.

فیلترهای مناسب

• فیلتر شنی

• فیلتر چندلایه

• فیلتر دیسکی

حذف کلوئیدها (Colloidal Particles)

مشکل اصلی کلوئیدها

کلوئیدها ته‌نشین نمی‌شوند و به‌راحتی از فیلتر عبور می‌کنند.

راهکار مهندسی

• پیش‌تصفیه شیمیایی

• فیلتر چندلایه عمیق

• کنترل pH

حذف مواد آلی (Organic Matter Removal)

اثر مواد آلی

مواد آلی منجر به:

• بیوفولینگ

• افزایش مصرف CIP

• کاهش شار ممبران

می‌شوند.

راهکار

• فیلتر کربنی

• اکسیداسیون کنترل‌شده

• پیش‌کلرزنی محدود

بیشتر بخوانید: سیستم EDR چیست و چگونه شناسایی، تحلیل و پاسخ به تهدیدات Endpoint را ممکن می کند؟

حذف آهن و منگنز

ریسک اصلی

رسوبات آهن و منگنز تقریباً دائمی هستند.

راهکار استاندارد

• اکسیداسیون + فیلتراسیون

• مدیای کاتالیستی

• فیلتر شنی تخصصی

کنترل آلودگی بیولوژیکی

مشکل بیوفولینگ

بیوفولینگ باعث تشکیل لایه لزج می‌شود که پاک‌سازی آن دشوار است.

راهکار

• فیلتراسیون مناسب

• UV

• ضدعفونی شیمیایی کنترل‌شده

معرفی انواع فیلتر آب شیرین صنعتی

فیلتر شنی (Sand Filter)

اصل عملکرد

فیلتراسیون عمقی از طریق بستر دانه‌ای.

مزایا

• ساده

• مقاوم

• هزینه کم

محدودیت

• دقت محدود

• بک‌واش منظم

فیلتر چندلایه (Multimedia Filter)

اصل عملکرد

مدیا با چگالی و سایز مختلف برای افزایش راندمان.

کاربرد اصلی

پیش‌تصفیه RO و UF.

فیلتر کربنی (Activated Carbon Filter)

اصل عملکرد

جذب سطحی کلر و مواد آلی.

نکته حیاتی

مدیای اشباع‌شده خود منبع آلودگی می‌شود.

فیلتر کارتریجی (Cartridge Filter)

اصل عملکرد

فیلتراسیون سطحی یا عمقی با دقت مشخص.

کاربرد

خط آخر دفاع قبل از تجهیزات حساس.

بیشتر بخوانید: راهنمای جامع مهندسی پرشر وسل در سیستم های RO صنعتی | طراحی، تحلیل تنش، بهینه‌سازی انرژی و مدل‌سازی عملکرد

فیلتر دیسکی (Disc Filter)

اصل عملکرد

گیراندازی ذرات بین شیارهای دیسک.

مزیت اصلی

خودتمیزشوندگی.

فیلتر بک واش خودکار (Automatic Backwash Filter)

اصل عملکرد

شستشوی پیوسته بدون توقف خط.

کاربرد

خطوط حیاتی تولید.

جدول مقایسه مهندسی فیلترهای آب صنعتی

رابطه تجربی تخمینی برای افت فشار فیلتر بستر دانه ای

برای برآورد اولیه افت فشار در فیلترهای شنی و چندلایه، از رابطه تجربی زیر استفاده می‌شود:

 افت فشار بستر دانه‌ای(Filter Bed Pressure Drop)

ΔP = (K × L × V) / d²

که در آن:

• ΔP = افت فشار (bar)

• K = ضریب تجربی مدیا

• L = عمق بستر (m)

• V = سرعت فیلتراسیون (m/h)

• d = قطر متوسط ذرات مدیا (mm)

این رابطه برای طراحی اولیه مناسب است و باید با داده‌های واقعی تصحیح شود.

عبور از دانش تئوریک به طراحی قابل اعتماد صنعتی

در بسیاری از پروژه‌های تصفیه آب صنعتی، مشکل اصلی کمبود تجهیزات یا فناوری نیست، بلکه نبود طراحی مهندسی دقیق است. اغلب سیستم‌ها از نظر تئوری «درست» به نظر می‌رسند، اما در عمل، به‌دلیل محاسبات ناقص، فرضیات غیرواقعی یا ساده‌سازی بیش از حد، به‌سرعت دچار افت عملکرد می‌شوند.

یک سیستم فیلتراسیون پایدار، نتیجه مجموعه‌ای از محاسبات کوچک اما دقیق است. نادیده گرفتن هرکدام از این جزئیات می‌تواند منجر به:

• افزایش هزینه‌های بهره‌برداری

• توقف‌های ناخواسته و کاهش بهره‌وری

• کاهش عمر مفید تجهیزات پایین‌دست

این اهمیت زمانی بیشتر می‌شود که آب تصفیه شده وارد مبدل های حرارتی شود. طراحی نادرست سیستم فیلتراسیون می‌تواند باعث رسوب‌گذاری، گرفتگی مسیر جریان، کاهش ضریب انتقال حرارت و افزایش مصرف انرژی در مبدل‌ها گردد. بنابراین، عبور از دانش تئوریک به طراحی قابل اعتماد صنعتی مستلزم محاسبات دقیق، انتخاب صحیح فیلتر و رعایت پارامترهای عملیاتی است تا عملکرد مبدل حرارتی و کل فرآیند بهینه باقی بماند.

 آنالیز جامع آب خام و تفسیر داده ها

اولین و مهم ترین مرحله در طراحی هر سیستم فیلتراسیون صنعتی، شناخت دقیق آب ورودی است. بدون آنالیز معتبر و جامع، تمام مراحل بعدی طراحی بر پایه حدس و گمان بنا می‌شوند و ریسک عملکرد نامطلوب سیستم افزایش می‌یابد.

پارامترهای کلیدی آنالیز آب خام

آنالیز آب خام باید حداقل شامل موارد زیر باشد:

1. مقدار ذرات معلق (TSS)

2. کدورت (Turbidity)

3. غلظت آهن و منگنز

4. مقدار مواد آلی (TOC یا COD تقریبی)

5. pH و قلیائیت

6. دمای آب

7. تغییرات فصلی کیفیت آب

اما صرف داشتن این داده‌ها کافی نیست. مهندس باید رفتار پارامترها را در شرایط مختلف تحلیل کند. برای مثال:

• آب چاه ممکن است در تابستان دارای غلظت آهن بالاتر باشد

• آب سطحی در فصل بارندگی دچار افزایش ناگهانی کدورت شود

اصل طراحی صنعتی

طراحی سیستم فیلتراسیون باید بر اساس بدترین شرایط قابل انتظار (Worst Case) انجام شود، نه میانگین آماری. طراحی بر اساس میانگین، تقریباً همیشه باعث کم‌ظرفیت شدن سیستم در شرایط بحرانی می‌شود و خطر گرفتگی، رسوب‌گذاری و توقف‌های ناخواسته را افزایش می‌دهد. حتی در دستگاه‌های تصفیه صنعتی UF مدل EX-UF400، رعایت این اصل برای حفظ عملکرد پایدار و طول عمر ممبران‌ها حیاتی است.

 تعیین دبی طراحی و پیش‌بینی توسعه آینده

دبی طراحی، ستون فقرات کل سیستم تصفیه آب است. تمام تجهیزات، از پمپ گرفته تا فیلتر و ممبران، بر اساس این عدد انتخاب می‌شوند.

اشتباه رایج این است که طراح، دبی مصرف فعلی کارخانه را مستقیماً به‌عنوان دبی طراحی در نظر می‌گیرد. این رویکرد، سیستم را در برابر رشد تولید، افزایش مصرف یا شرایط اضطراری آسیب‌پذیر می‌کند.

برای محاسبه دبی طراحی، از ضریب ایمنی استفاده می‌شود.

محاسبه دبی طراحی (Design Flow Rate)

Q_design = Q_operating × SF

در این رابطه:

• Q_design دبی طراحی سیستم (m³/h)

• Q_operating دبی مصرف واقعی فعلی

• SF ضریب ایمنی (معمولاً بین 1.1 تا 1.3)

انتخاب ضریب ایمنی باید با توجه به سیاست توسعه کارخانه، اهمیت خط تولید و محدودیت‌های مالی انجام شود.

 تعیین سطح دقت فیلتراسیون بر اساس تجهیزات پایین دستی

درجه فیلتراسیون تعیین می‌کند که فیلتر تا چه اندازه باید ذرات را حذف کند. این پارامتر مستقیماً از حساس‌ترین تجهیز پایین‌دستی استخراج می‌شود.

برای مثال، اگر سیستم شامل واحد RO باشد، ذرات بزرگ‌تر از ۲۰ تا ۵۰ میکرون باید قبل از ورود به ممبران حذف شوند. در غیر این صورت، فولینگ به‌سرعت اتفاق می‌افتد.

اصل مهم در این مرحله این است که طراحی همیشه باید بر اساس ضعیف‌ترین حلقه زنجیره انجام شود. اگر یکی از تجهیزات به ذرات حساس باشد، کل سیستم باید مطابق آن تنظیم شود.

 انتخاب نوع فیلتر بر مبنای تحلیل داده ها

در این مرحله، اطلاعات به تصمیم فنی تبدیل می‌شوند. انتخاب فیلتر باید بر اساس ترکیب پارامترهای زیر باشد:

• کیفیت آب خام

• دبی طراحی

• سطح دقت مورد نیاز

• نیروی انسانی در دسترس

• حساسیت خط تولید به توقف

برای مثال، در کارخانه‌ای با دبی بالا و نیروی بهره‌برداری محدود، استفاده از فیلتر دیسکی خودکار می‌تواند منطقی‌تر از فیلتر شنی سنتی باشد.

در مقابل، در واحدی با نوسان شدید کیفیت آب، فیلتر چندلایه عمقی انتخاب ایمن‌تری است.

 محاسبه سطح مؤثر فیلتراسیون

در فیلترهای بستر‌دار، ظرفیت واقعی سیستم به سطح عبور آب بستگی دارد، نه فقط حجم مخزن.

 محاسبه سطح فیلتراسیون

A = Q / V

در این رابطه:

• A سطح مؤثر فیلتر (m²)

• Q دبی طراحی (m³/h)

• V سرعت مجاز فیلتراسیون (m/h)

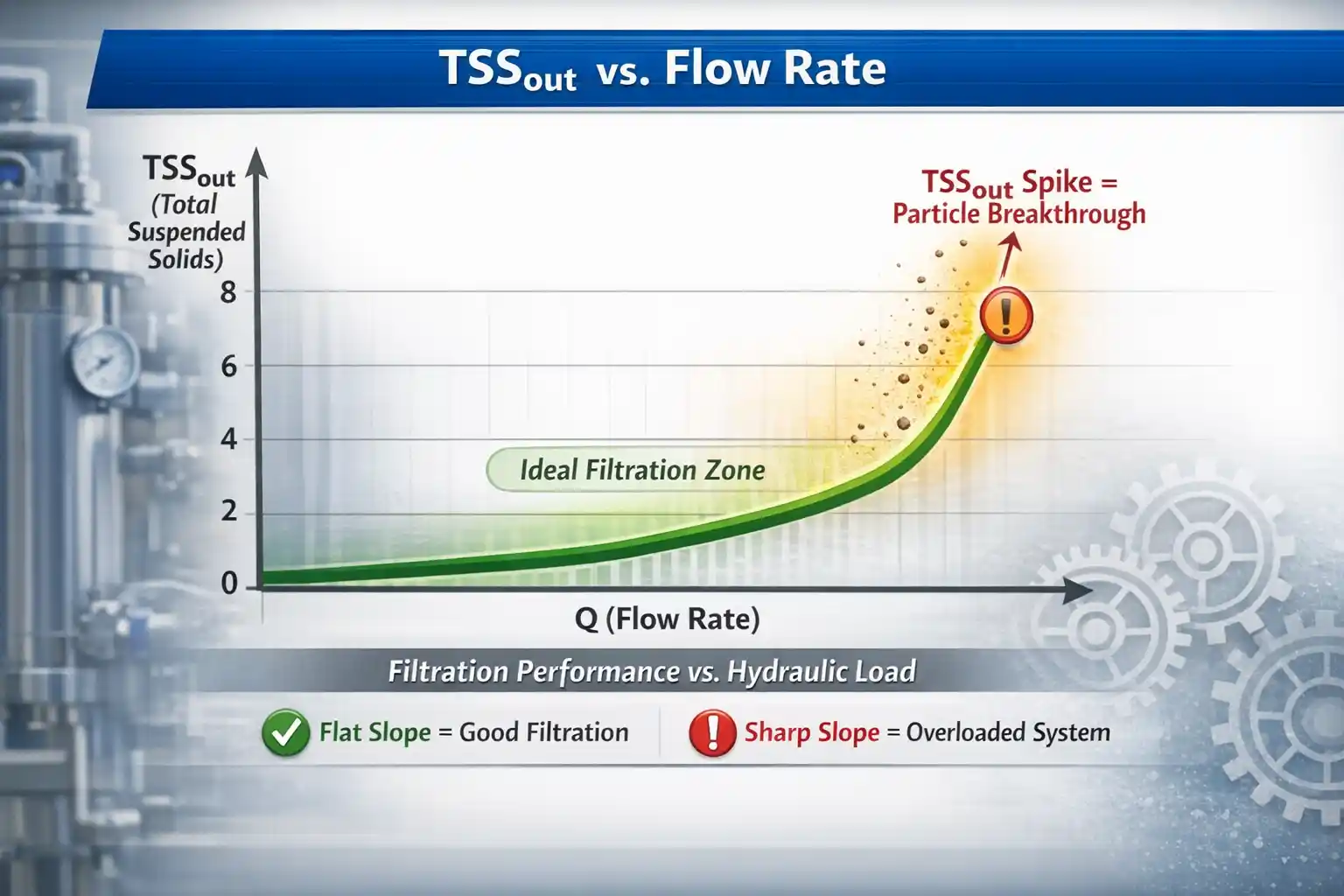

انتخاب سرعت مناسب بسیار حیاتی است. سرعت بالا باعث عبور ذرات و گرفتگی سریع می‌شود. سرعت پایین باعث افزایش ابعاد و هزینه مخزن خواهد شد.

 تعیین تعداد واحدهای فیلتراسیون و آرایش سیستم

در طراحی صنعتی حرفه‌ای، هیچ سیستمی نباید تنها یک فیلتر داشته باشد. وجود حداقل یک واحد رزرو، تضمین‌کننده تداوم تولید است.

 محاسبه تعداد فیلترها

N = A_total / A_unit

که در آن:

• N تعداد واحدها

• A_total سطح مورد نیاز

• A_unit سطح هر فیلتر

در سیستم‌های حساس، آرایش N+1 توصیه می‌شود.

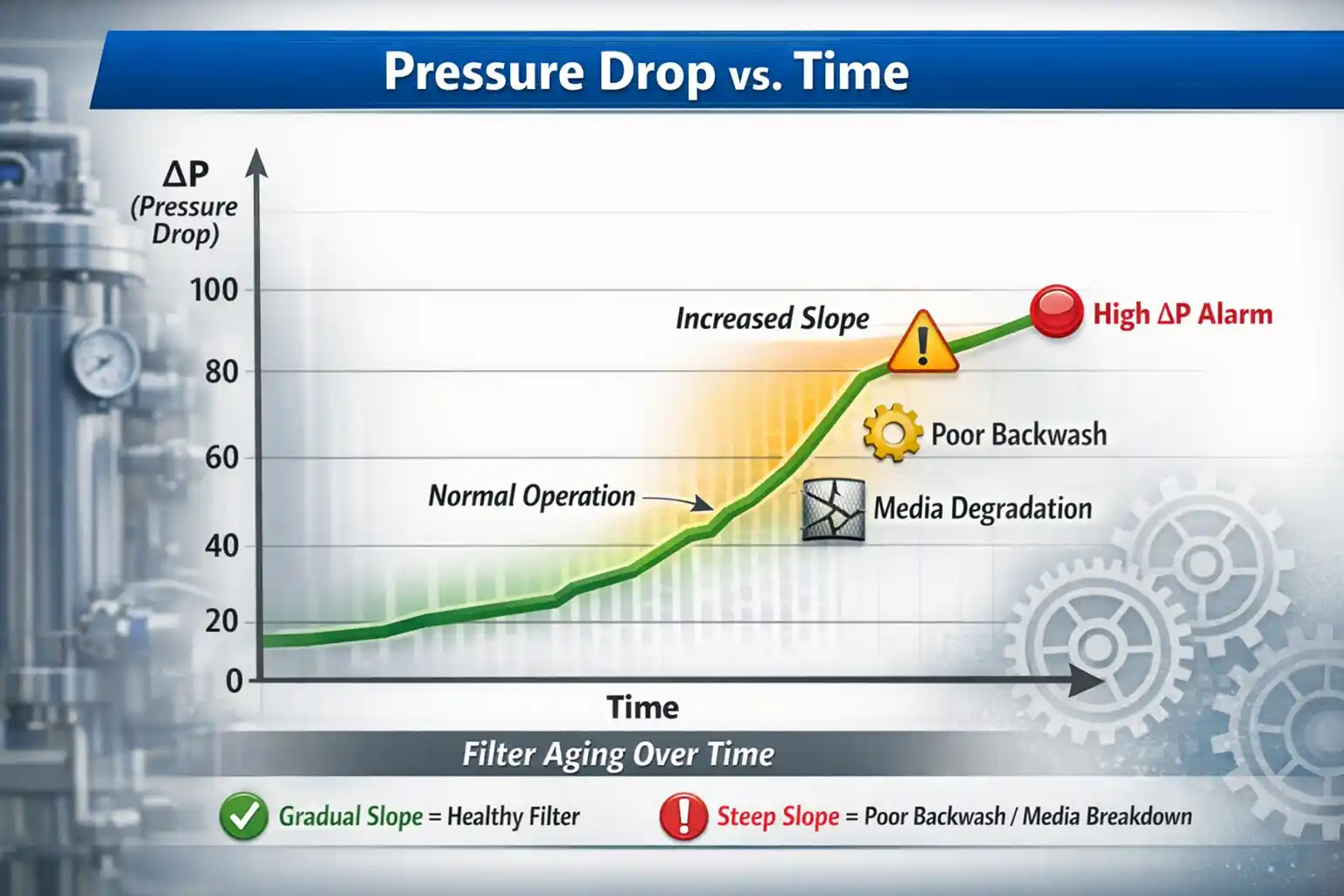

 تحلیل افت فشار و اثر آن بر مصرف انرژی

افت فشار، یکی از مهم‌ترین شاخص‌های سلامت فیلتر است. افزایش افت فشار مستقیماً باعث افزایش مصرف برق پمپ می‌شود.

افت فشار کل فیلتر

ΔP_total = ΔP_clean + ΔP_fouling

افت فشار بالا نشانه گرفتگی بستر و نیاز به بک‌واش است. نادیده گرفتن این علامت، باعث فرسایش تدریجی پمپ‌ها می‌شود.

 طراحی سیستم بک‌واش و احیای بستر

هدف بک‌واش، آزادسازی ذرات تجمع‌یافته در بستر فیلتر است. اگر بک‌واش به‌درستی طراحی نشود، فیلتر به‌مرور خاصیت خود را از دست می‌دهد.

 دبی بک‌واش

Q_bw = 1.2 تا 1.5 × Q_operating

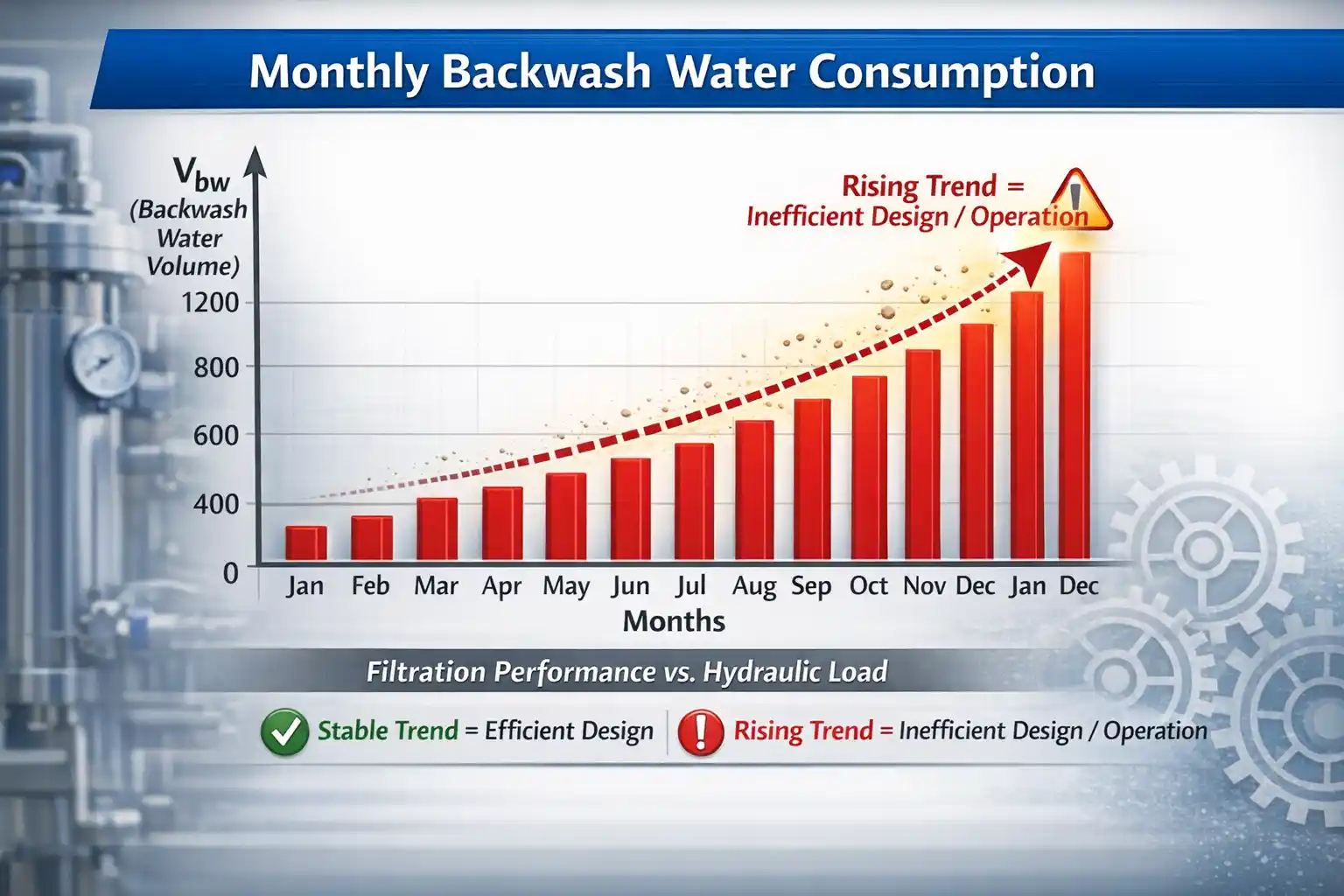

حجم آب بک‌واش

V_bw = (Q_bw × t_bw) / 60

طراحی بک‌واش باید به‌گونه‌ای باشد که بستر به‌طور کامل منبسط شود، بدون آنکه مدیا از سیستم خارج شود.

انتخاب متریال بدنه بر اساس شرایط عملیاتی

انتخاب متریال بدنه فیلتر یا تجهیزات تصفیه آب صرفاً مسئله قیمت نیست؛ بلکه تاثیر مستقیم بر عمر مفید سیستم و قابلیت اطمینان کل فرآیند دارد.

نکات کلیدی در انتخاب متریال

• محیط‌های خورنده: استفاده از FRP یا استنلس استیل به دلیل مقاومت بالا در برابر خوردگی و عوامل شیمیایی توصیه می‌شود.

• فشار بالا: کربن استیل تقویت‌شده گزینه مناسبی برای تحمل فشار عملیاتی بالاست.

تصمیم اشتباه در انتخاب متریال می‌تواند منجر به نشتی، خوردگی، ترک بدنه و هزینه تعمیرات دائمی شود و عملکرد کل سیستم را تحت تأثیر قرار دهد.

این موضوع اهمیت ویژه‌ای پیدا می‌کند زمانی که آب تصفیه شده وارد مبدل حرارتی الکتریکی شود. متریال نامناسب می‌تواند باعث خوردگی یا رسوب در سطوح داخلی مبدل، کاهش انتقال حرارت و افزایش مصرف انرژی شود. انتخاب صحیح متریال بدنه، علاوه بر حفظ راندمان حرارتی مبدل الکتریکی، عمر مفید و قابلیت اطمینان کل سیستم تصفیه آب را تضمین می‌کند.

طراحی ابزار دقیق برای پایش و کنترل

بدون اندازه‌گیری دقیق، هیچ کنترلی ممکن نیست. یک سیستم فیلتراسیون بدون ابزار دقیق، مانند رانندگی با چشم بسته است و ریسک عملکرد نامطلوب و توقف‌های ناگهانی را افزایش می‌دهد.

حداقل تجهیزات ابزار دقیق

• گیج فشار ورودی و خروجی برای پایش افت فشار و عملکرد فیلتر

• نمایشگر اختلاف فشار برای تشخیص گرفتگی یا فولینگ

• فلومتر برای کنترل دبی و اطمینان از جریان مطلوب

• شیرهای کنترلی برای تنظیم و هدایت جریان

در سیستم‌های پیشرفته، داده‌های این تجهیزات به PLC مرکزی منتقل می‌شود و فرآیندهایی مانند بک‌واش یا شست‌وشوی خودکار به‌صورت هوشمند فعال می‌گردند.

علاوه بر این، آب خروجی از فیلتر معمولاً قبل از مصرف صنعتی یا تزریق به تجهیزات حساس، از یک سیستم ضدعفونی UV عبور می‌کند تا میکروارگانیسم‌ها و آلاینده‌های بیولوژیکی حذف شوند. ابزار دقیق، با پایش فشار، دبی و کیفیت آب، تضمین می‌کند که سیستم UV با شرایط بهینه کار کند و آب تصفیه شده عاری از آلودگی میکروبی برای استفاده در فرآیندهای حساس آماده باشد.

مثال عددی جامع طراحی صنعتی

مشخصات پروژه

دبی بهره‌برداری: 50 m³/h
ضریب ایمنی: 1.2
نوع فیلتر: چندلایه
سرعت مجاز: 12 m/h

بیشتر بخوانید: هواساز بخار صنعتی در واحدهای پتروشیمی: محاسبات حرارتی، آرایش بافل و بهینه‌سازی افت فشار

محاسبات

دبی طراحی

Q_design = 50 × 1.2 = 60 m³/h

 سطح فیلتر

A = 60 / 12 = 5 m²

فرض A_unit = 2.5

 تعداد فیلتر

N = 5 / 2.5 = 2

انتخاب صنعتی: 2+1 رزرو

مهندسی یعنی فکر کردن قبل از هزینه کردن

در این قسمت دیدیم که طراحی موفق نتیجه:

• تحلیل درست

• محاسبه دقیق

• درک شرایط واقعی بهره‌برداری

است.

تبدیل طراحی خوب به عملکرد پایدار بلندمدت

شاخص‌های کلیدی عملکرد سیستم فیلتراسیون (KPI)

برای مدیریت حرفه‌ای یک سیستم فیلتراسیون، باید شاخص‌های عملکرد به‌صورت مداوم پایش شوند.

مهم‌ترین KPIها عبارت‌اند از:

افت فشار متوسط فیلتر

افزایش تدریجی افت فشار نشان‌دهنده گرفتگی بستر یا ضعف بک‌واش است.

 میانگین افت فشار فیلتر

ΔP_avg = (ΣΔP_daily) / n

فاصله زمانی بین دو بک‌واش

کاهش این فاصله نشان‌دهنده افزایش بار آلودگی یا افت کیفیت مدیاست.

دوره بک‌واش

T_bw = Total Operating Time / Number of Backwash

راندمان حذف ذرات

این شاخص کیفیت واقعی فیلتراسیون را نشان می‌دهد.

 راندمان حذف ذرات

Efficiency = ((TSS_in - TSS_out) / TSS_in) × 100

نمودارهای کلیدی برای تحلیل عملکرد سیستم

برای تبدیل داده به تصمیم، نمودار ضروری است. سه نمودار پایه در سیستم‌های حرفه‌ای استفاده می‌شود.

 تغییرات افت فشار در زمان

این نمودار نشان می‌دهد فیلتر چگونه پیر می‌شود.

محور افقی: زمان
محور عمودی: ΔP

افزایش شیب = ضعف بک‌واش یا تخریب مدیا

TSS خروجی نسبت به دبی

این نمودار ارتباط کیفیت فیلتراسیون با بار هیدرولیکی را نشان می‌دهد.

محور افقی: Q
محور عمودی: TSS_out

افزایش ناگهانی TSS_out یعنی عبور ذرات.

مصرف آب بک‌واش ماهانه

این نمودار مستقیماً با هزینه عملیاتی مرتبط است.

محور افقی: ماه
محور عمودی: V_bw

روند افزایشی = طراحی یا بهره‌برداری نامناسب.

جدول تصمیم گیری انتخاب و اصلاح سیستم فیلتراسیون

بهینه‌سازی هزینه چرخه عمر سیستم (Life Cycle Cost)

تمرکز صرف بر قیمت خرید، یکی از بزرگ‌ترین اشتباهات مدیریتی است.

هزینه واقعی سیستم شامل:

• هزینه خرید (CAPEX)

• هزینه انرژی

• هزینه مواد شیمیایی

• هزینه تعمیرات

• هزینه توقف تولید

است.

هزینه چرخه عمر

LCC = CAPEX + Σ(OPEX_year × n)

که در آن:

• LCC = هزینه کل عمر سیستم

• OPEX = هزینه سالانه بهره‌برداری

• n = عمر طراحی

سیستم خوب، سیستمی است که LCC پایین‌تری داشته باشد، نه CAPEX ارزان‌تر.

بهترین روش های بهره برداری حرفه ای (Best Practices)

سیستم پایدار، تصادفی به‌وجود نمی‌آید. نتیجه انضباط فنی است.

پایش مستمر داده‌ها

تمام پارامترها باید ثبت شوند:

• ΔP

• Q

• TSS_out

• تعداد بک‌واش

داده ثبت‌نشده یعنی تجربه ازدست‌رفته.

برنامه نگهداری پیشگیرانه (PM)

فیلترها باید قبل از خرابی سرویس شوند، نه بعد از بحران.

برنامه PM شامل:

• بازدید مدیا

• تست ابزار دقیق

• کالیبراسیون سنسورها

• بررسی شیرها

است.

بیشتر بخوانید: راهنمای جامع گرمایش و تهویه در صنایع فلزی و فولاد | تجهیزات مقاوم به حرارت اکسرژی

آموزش اپراتورها

بسیاری از مشکلات، انسانی هستند نه فنی.

اپراتور باید بداند:

• افت فشار یعنی چه

• چه زمانی بک‌واش لازم است

• چه زمانی هشدار بدهد

اپراتور ناآگاه، سیستم خوب را نابود می‌کند.

مدیریت ریسک در سیستم‌های فیلتراسیون صنعتی

هیچ سیستمی بدون ریسک نیست. هنر مهندسی، مدیریت ریسک است.

ریسک‌های اصلی:

• خرابی فیلتر

• آلودگی ناگهانی آب

• قطع برق

• خطای انسانی

راهکارها:

• فیلتر رزرو

• مانیتورینگ آنلاین

• سیستم اضطراری

• مستندسازی عملیات

پرسش های متداول درباره فیلتر آب شیرین صنعتی و سیستم های فیلتراسیون FAQ
