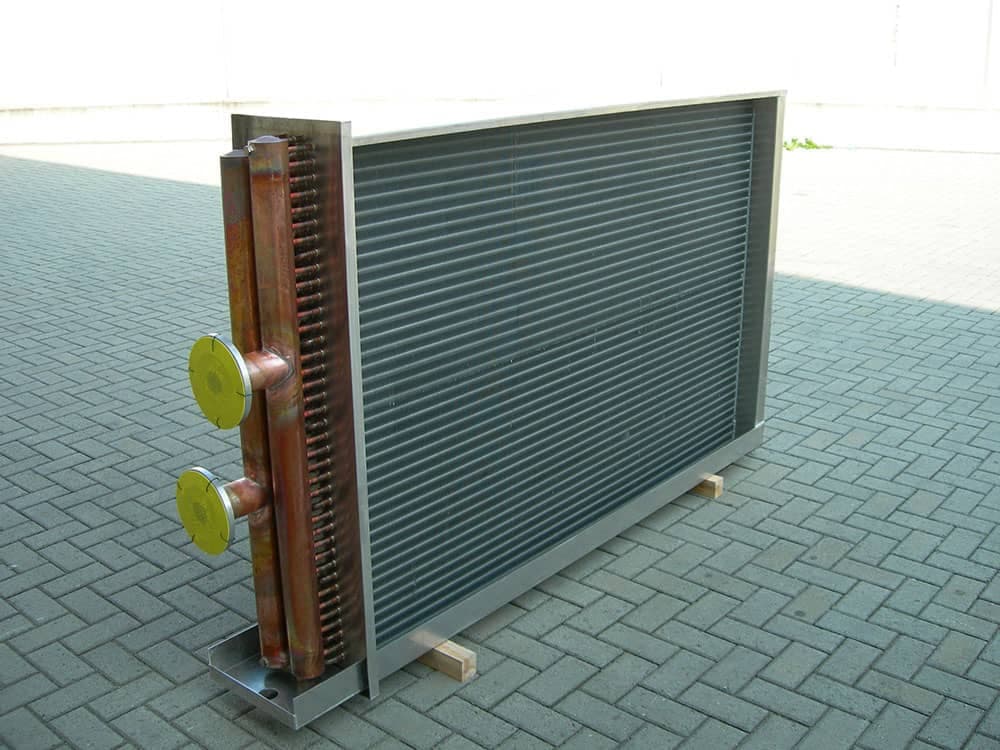

مبدل حرارتی رادیاتوری (پره‌ای) چیست و چگونه کار می کند؟

چرا مبدل حرارتی رادیاتوری مهم است؟

مبدل حرارتی رادیاتوری یا همان مبدل فین دار (Finned Heat Exchanger) یکی از پرکاربردترین تجهیزات در صنعت انتقال حرارت است. این تجهیز زمانی استفاده می‌شود که یک سیال (معمولاً هوا) ضریب انتقال حرارت پایینی دارد و نیاز است با افزایش سطح تماس، راندمان سیستم بالا برود.

در واقع، مشکل اصلی در انتقال حرارت به هوا این است که هوا ذاتاً رسانای ضعیفی است. به همین دلیل مهندسان با اضافه کردن پره‌ها یا فین‌ها (Fins) سطح تماس را چندین برابر می‌کنند تا این ضعف جبران شود.

به زبان ساده:

مبدل رادیاتوری = افزایش سطح تماس برای افزایش راندمان انتقال حرارت

تعریف دقیق مبدل حرارتی رادیاتوری (پره‌ای)

مبدل حرارتی رادیاتوری دستگاهی است که در آن انتقال حرارت بین یک سیال داخلی (مایع یا گاز) و هوای محیط از طریق سطوح توسعه‌یافته (Extended Surfaces) انجام می‌شود.

این سطوح توسعه‌یافته همان پره‌ها هستند که روی لوله‌ها نصب می‌شوند و نقش اصلی آن‌ها افزایش سطح تبادل حرارت است.

خرید تصفیه آب برج خنک کن یکی از مهم‌ترین عوامل در حفظ راندمان سیستم‌های سرمایشی و جلوگیری از ایجاد رسوب، خوردگی و رشد میکروارگانیسم‌ها است. اکسِرلند با ارائه راهکارهای تخصصی تصفیه آب صنعتی، به بهبود عملکرد برج‌های خنک‌کن و افزایش طول عمر تجهیزات کمک می‌کند.

ساختار اصلی مبدل حرارتی فین‌دار

یک مبدل حرارتی رادیاتوری از سه بخش اصلی تشکیل شده است:

لوله‌های انتقال سیال (Tubes)

سیال گرم یا سرد داخل این لوله‌ها جریان دارد و وظیفه انتقال انرژی حرارتی را بر عهده دارد.

 پره‌ها یا فین‌ها (Fins)

صفحات نازک فلزی هستند که به لوله‌ها متصل شده و سطح تماس با هوا را افزایش می‌دهند.

 جریان هوا (Air Flow)

هوا به صورت طبیعی یا اجباری (با فن) از بین فین‌ها عبور کرده و حرارت را جذب یا دفع می‌کند.

ساختار مبدل حرارتی فین تیوب بر پایه افزایش سطح تماس از طریق پره‌های فلزی طراحی شده است. این نوع مبدل در کاربردهای هواخنک بسیار رایج است، اما در فرآیندهایی که احتمال رسوب‌گذاری بالا باشد، انتخاب مبدل اسپیرال می‌تواند هزینه‌های نگهداری و توقفات تولید را کاهش دهد.

جدول اجزای مبدل رادیاتوری و عملکرد آن‌ها

جهت بررسی مشخصات فنی، ظرفیت‌های مختلف و کاربردهای روف تاپ پکیج گازسوز، از صفحه زیر بازدید کنید:
www.exerland.com/product/gas-roof-top-pakage

اصول عملکرد مبدل حرارتی رادیاتوری

عملکرد این مبدل بر پایه سه مکانیزم اصلی است:

 هدایت حرارتی (Conduction)

حرارت از سیال داخل لوله به دیواره لوله منتقل می‌شود.

 جابجایی حرارتی (Convection)

حرارت از سطح فین‌ها به هوای اطراف منتقل می‌شود.

افزایش سطح مؤثر انتقال حرارت

وجود فین‌ها باعث افزایش چند برابری سطح تماس می‌شود.

فرمول پایه انتقال حرارت در مبدل رادیاتوری

 معادله کلی انتقال حرارت در مبدل فین‌دار

Q = U × A × ΔTlm

• Q = نرخ انتقال حرارت (وات)
• U = ضریب کلی انتقال حرارت
• A = سطح مؤثر (با احتساب فین‌ها)
• ΔTlm = اختلاف دمای میانگین لگاریتمی

نکته مهم: در مبدل‌های رادیاتوری، مقدار A به دلیل وجود فین‌ها چندین برابر افزایش پیدا می‌کند.

در پروژه‌هایی که فشار عملیاتی بالا و ظرفیت انتقال حرارت قابل توجه موردنیاز است، مبدل حرارتی چند لوله ای یکی از گزینه‌های متداول مهندسی به شمار می‌رود. مقایسه این ساختار با مبدل‌های اسپیرال نشان می‌دهد که هر کدام بسته به شرایط فرآیندی، مزایا و محدودیت‌های خاص خود را دارند.

نقش فین‌ها در افزایش راندمان

فین‌ها مهم‌ترین بخش این نوع مبدل هستند. بدون فین، سطح تماس فقط محدود به لوله خواهد بود، اما با اضافه شدن فین‌ها:

• سطح انتقال حرارت 5 تا 30 برابر افزایش می‌یابد
• مقاومت حرارتی سمت هوا کاهش پیدا می‌کند
• راندمان کلی سیستم به شدت افزایش می‌یابد

نمودار مفهومی اثر فین بر سطح انتقال حرارت

بدون فین:   ███
با فین:     ██████████████████████
افزایش سطح مؤثر انتقال حرارت

انواع مبدل حرارتی رادیاتوری

 مبدل هواخنک (Air Cooled Heat Exchanger)

• استفاده از هوا به عنوان سیال خنک‌کننده
• بدون نیاز به آب
• مناسب مناطق کم‌آب یا صنعتی خشک

رادیاتورهای صنعتی

• خودروها
• ماشین‌آلات سنگین
• موتورهای احتراقی

 کویل‌های فین‌دار (Fin Coil)

• سیستم‌های HVAC
• چیلرها
• هواسازها

تحلیل مهندسی عملکرد مبدل رادیاتوری

در این نوع مبدل، محدودیت اصلی انتقال حرارت معمولاً سمت هوا است، نه سمت سیال داخل لوله. دلیل آن این است که:

• هوا ضریب هدایت حرارتی پایینی دارد
• جریان هوا معمولاً آرام یا متوسط است
• مقاومت حرارتی سمت هوا بیشتر است

به همین دلیل طراحی فین‌ها دقیقاً برای جبران این ضعف انجام می‌شود.

بیشتر بخوانید: راهکاری هوشمند در طراحی و بهینه سازی مبدل های حرارتی بخار به آب در کاربردهای صنعتی

مفهوم راندمان فین

در طراحی مهندسی، همه سطح فین به‌طور کامل مؤثر نیست. بخشی از آن راندمان کمتری دارد.

 راندمان فین

η_f = tanh(mL) / (mL)

این رابطه نشان می‌دهد که:

• افزایش طول فین همیشه باعث افزایش راندمان نمی‌شود
• یک نقطه بهینه برای طراحی فین وجود دارد

کاربردهای صنعتی مبدل حرارتی رادیاتوری

• سیستم‌های خنک‌کننده خودرو
• نیروگاه‌های برق
• صنایع نفت و گاز
• سیستم‌های تهویه مطبوع (HVAC)
• کمپرسورهای صنعتی

جدول کاربردی مبدل رادیاتوری در صنعت

مبدل حرارتی رادیاتوری (پره‌ای) یکی از هوشمندانه‌ترین طراحی‌ها در مهندسی حرارت است. این تجهیز با استفاده از فین‌ها، مشکل اصلی انتقال حرارت به هوا را حل می‌کند و راندمان سیستم را به شکل قابل توجهی افزایش می‌دهد.

به همین دلیل، این نوع مبدل در طیف گسترده‌ای از صنایع از خودرو تا نیروگاه نقش حیاتی دارد.

برای خرید دستگاه تصفیه RO با TDS بالا، توجه به ظرفیت، کیفیت ممبران‌ها و شرایط بهره‌برداری اهمیت ویژه‌ای دارد. اکسِرلند با ارائه سیستم‌های اسمز معکوس صنعتی، امکان تصفیه آب‌های با شوری بالا را با راندمان و پایداری مطلوب فراهم می‌سازد.

 ضریب کلی انتقال حرارت (Overall Heat Transfer Coefficient)

مهم‌ترین پارامتر در تحلیل مبدل رادیاتوری، ضریب کلی انتقال حرارت است.

 ضریب کلی انتقال حرارت در مبدل فین‌دار

1/U = 1/hi + t/k + 1/ho

توضیح مهندسی:

• hi = ضریب جابجایی سمت سیال داخلی
• ho = ضریب جابجایی سمت هوا
• t = ضخامت دیواره لوله
• k = هدایت حرارتی ماده لوله

تحلیل مهم:

در مبدل های رادیاتوری، معمولاً:

محدودیت اصلی در سمت هوا (ho) است، نه داخل لوله

به همین دلیل:

• افزایش سطح فین → افزایش U
• بهبود جریان هوا → افزایش راندمان

 تحلیل راندمان واقعی مبدل (Effectiveness)

برای بررسی عملکرد واقعی از مفهوم Effectiveness (ε) استفاده می‌شود.

راندمان حرارتی مبدل

ε = Q واقعی / Q حداکثر ممکن

تفسیر مهندسی:

• ε = 1 → عملکرد ایده‌آل (غیرواقعی)
• ε = 0.7 تا 0.9 → عملکرد خوب صنعتی
• ε < 0.6 → طراحی ضعیف یا گرفتگی سیستم

 مدل‌سازی حرارتی فین (Fin Heat Transfer Model)

فین‌ها نقش اصلی در افزایش سطح دارند، اما همه سطح آن‌ها مؤثر نیست.در مناطقی که محدودیت مصرف آب وجود دارد، مبدل حرارتی هوا خنک به عنوان یک راهکار مؤثر برای دفع حرارت شناخته می‌شود. انتخاب بین مبدل‌های هواخنک و اسپیرال به عواملی مانند نوع سیال، شرایط محیطی و هزینه‌های بهره‌برداری وابسته است.

  توزیع دما در فین

d²T/dx² - m²(T - T∞) = 0

پارامتر مهم:

 پارامتر فین

m = √(hP / kA)

• h = ضریب جابجایی
• P = محیط فین
• k = هدایت حرارتی
• A = سطح مقطع

نتیجه مهندسی:
اگر m بزرگ باشد → افت دما سریع‌تر → راندمان کمتر
اگر m کوچک باشد → انتقال حرارت یکنواخت‌تر → راندمان بیشتر

راندمان فین (Fin Efficiency)

 راندمان فین

η_f = tanh(mL) / (mL)

تحلیل:

• L = طول فین
• افزایش طول همیشه به معنی افزایش راندمان نیست

نکته مهم طراحی:
در طراحی صنعتی، یک طول بهینه برای فین وجود دارد که:
بیشترین انتقال حرارت را ایجاد می‌کند
کمترین اتلاف ماده و انرژی را دارد

 افت فشار جریان هوا (Pressure Drop Analysis)

یکی از چالش‌های مهم در مبدل‌های رادیاتوری، افت فشار سمت هوا است.

افت فشار جریان

ΔP = f × (L/D) × (ρv² / 2)

تحلیل مهندسی:

افزایش تعداد فین‌ها باعث:

• افزایش مقاومت جریان هوا
• افزایش مصرف توان فن
• کاهش راندمان سیستم در صورت طراحی اشتباه

جدول اثر طراحی بر افت فشار

در سیستم‌های سرمایش صنعتی و تهویه مطبوع، چیلر تراکمی هواخنک اسکرو اینورتر یکی از تجهیزات کارآمد برای تأمین برودت در پروژه‌های ساختمانی، تجاری و صنعتی محسوب می‌شود. این چیلر با استفاده از کمپرسور اسکرو مجهز به فناوری اینورتر، ظرفیت سرمایشی را متناسب با نیاز سیستم تنظیم کرده و موجب کاهش مصرف انرژی و هزینه‌های بهره‌برداری می‌شود. حذف نیاز به برج خنک‌کننده، عملکرد پایدار، راندمان مناسب و کنترل دقیق دما از مهم‌ترین مزایای این تجهیز به شمار می‌رود.
برای مشاهده مشخصات فنی، ظرفیت‌های مختلف و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/chiller-Inverter-air-cooled-screw

 تحلیل NTU (روش طراحی واقعی مبدل)

در طراحی صنعتی، از روش NTU استفاده می‌شود.

عدد واحد انتقال حرارت

NTU = (U × A) / Cmin

• U = ضریب کلی انتقال حرارت
• A = سطح انتقال حرارت
• Cmin = ظرفیت حرارتی کمتر بین دو سیال

مفهوم مهندسی:

• NTU بالا → مبدل کارآمدتر
• NTU پایین → نیاز به افزایش سطح یا بهبود جریان

رابطه دما و عملکرد رادیاتور

عملکرد رادیاتور به اختلاف دما بسیار وابسته است:

اختلاف دمای میانگین لگاریتمی

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1/ΔT2)

تحلیل:

• هرچه ΔT بیشتر باشد → انتقال حرارت بیشتر
• در سیستم‌های HVAC این اختلاف دما محدود است
• در رادیاتور خودرو این اختلاف معمولاً بالاتر است

 نمودار عملکرد مبدل رادیاتوری

راندمان (%)
|
|        طراحی بهینه     ████████████████ 90%
|
|        طراحی متوسط     ███████████      75%
|
|        طراحی ضعیف      ███████          55%
|
+-----------------------------------------> کیفیت طراحی

بیشتر  بخوانید: راهنمای خرید و استعلام قیمت مبدل حرارتی صنایع غذایی و نوشیدنی: مدل‌ها، کاربردها و مشخصات فنی

انتخاب متریال در مبدل حرارتی رادیاتوری

انتخاب جنس لوله و فین یکی از مهم‌ترین تصمیمات طراحی است. این انتخاب مستقیماً روی راندمان، وزن، هزینه و طول عمر سیستم تأثیر دارد

آلومینیوم (Aluminum) – انتخاب رایج صنعتی

ویژگی‌ها:

• هدایت حرارتی مناسب
• وزن بسیار کم
• قیمت اقتصادی
• قابلیت شکل‌دهی بالا

مزیت اصلی:

تعادل بین هزینه و راندمان

کاربرد:

• رادیاتور خودرو
• سیستم‌های HVAC
• کولرهای صنعتی سبک

مس (Copper) – راندمان بالا

ویژگی‌ها:

• بالاترین هدایت حرارتی بین فلزات رایج
• انتقال حرارت سریع
• مقاومت مناسب در برابر خوردگی

محدودیت:

• هزینه بالا
• وزن بیشتر نسبت به آلومینیوم

کاربرد:

• سیستم‌های حساس حرارتی
• تجهیزات دقیق
• برخی مبدل‌های صنعتی خاص

 فولاد (Steel / Stainless Steel)

ویژگی‌ها:

• مقاومت مکانیکی بسیار بالا
• تحمل فشار و دمای زیاد
• مقاومت عالی در محیط‌های خورنده

کاربرد:

• نیروگاه‌ها
• صنایع نفت و گاز
• سیستم‌های فشار بالا

جدول مقایسه متریال‌ها

 طراحی هندسی فین‌ها (Fin Design)

طراحی فین‌ها یکی از مهم‌ترین بخش‌های مهندسی مبدل است.

پارامترهای کلیدی طراحی:

• ضخامت فین (t)
• فاصله بین فین‌ها (Pitch)
• طول فین (L)
• ارتفاع فین (H)

اثر فاصله فین‌ها بر عملکرد

تحلیل مهندسی:

در طراحی واقعی، هدف رسیدن به نقطه تعادل بین:

• راندمان انتقال حرارت
• افت فشار جریان هوا
• مصرف انرژی فن

فرمول ظرفیت حرارتی مبدل رادیاتوری

ظرفیت حرارتی مبدل

Q = m × Cp × ΔT

توضیح:

• Q = توان حرارتی (W)
• m = دبی جرمی سیال
• Cp = گرمای ویژه سیال
• ΔT = اختلاف دما

نکته مهندسی:
این فرمول پایه طراحی اندازه مبدل است و تعیین می‌کند چه مقدار سطح تبادل حرارت نیاز داریم.

 کاربردهای صنعتی مبدل حرارتی رادیاتوری

 صنعت خودرو

کاربرد:

خنک‌کاری موتور احتراق داخلی

ویژگی طراحی:

• فشرده
• سبک
• راندمان بالا در جریان هوای محدود

 سیستم‌های HVAC

کاربرد:

کنترل دمای هوا در ساختمان‌ها

ویژگی:

• مصرف انرژی پایین
• کنترل دقیق دما
• عملکرد پایدار

 نیروگاه‌ها

کاربرد:

دفع حرارت سیستم‌های بخار و توربین

ویژگی:

• ظرفیت بالا
• مقاومت حرارتی زیاد
• طراحی صنعتی سنگین

صنایع نفت و گاز

کاربرد:

خنک‌سازی سیالات فرآیندی

ویژگی:

• مقاومت در برابر خوردگی
• عملکرد پایدار در فشار بالا

تحلیل اقتصادی طراحی (Engineering Economy)

در طراحی صنعتی، هزینه یکی از مهم‌ترین پارامترها است.

 هزینه چرخه عمر

LCC = C_initial + C_operation + C_maintenance

تحلیل اقتصادی:

آلومینیوم:

• هزینه اولیه کم
• نگهداری کم
• اقتصادی برای تولید انبوه

مس:

• هزینه اولیه بالا
• راندمان بالا
• مناسب سیستم‌های حساس

فولاد:

• هزینه متوسط
• دوام بالا
• مناسب شرایط سخت

نمودار انتخاب صنعتی

کاربرد صنعتی
|
| خودرو        █████████████  آلومینیوم
| HVAC         ████████████   آلومینیوم
| پزشکی        █████████      مس
| نیروگاه      ████████████   فولاد
| نفت و گاز    █████████████  فولاد
|
+-------------------------------------> نوع صنعت

بیشتر بخوانید: بهینه سازی چند هدفه مبدل های حرارتی صفحه ای با استفاده از الگوریتم های هوشمند در سامانه های انتقال حرارت

FAQ پیشرفته مبدل حرارتی رادیاتوری (پره‌ای)
