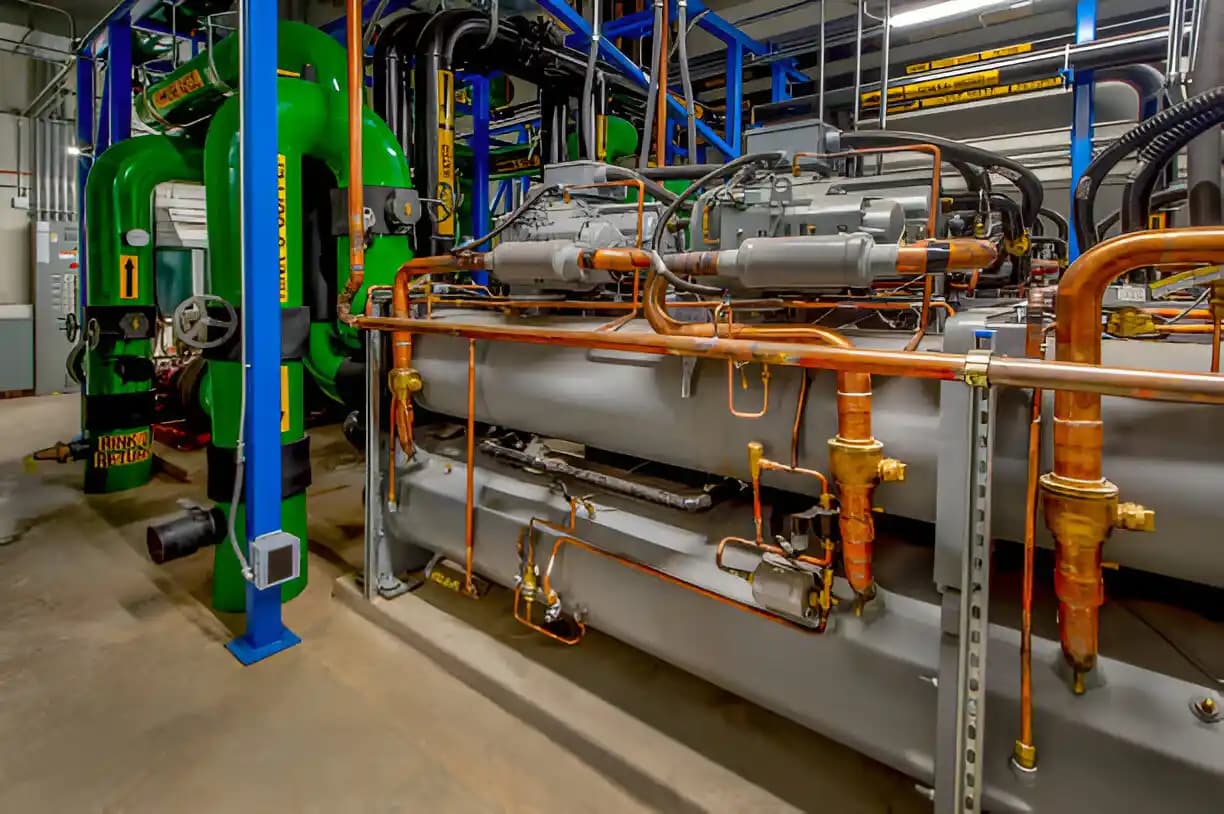

چیلر در عمل، چیزی فراتر از یک سیکل تبرید است
اگر از نگاه یک طراح سیستمهای برودتی یا مهندس بهرهبرداری به چیلر تراکمی نگاه کنیم، خیلی سریع مشخص میشود که آنچه در نقشهها و کاتالوگها میبینیم، با واقعیت کارکرد در سایت صنعتی تفاوت قابل توجهی دارد.
چیلر در عمل یک سیستم ایستا نیست؛ یک تجهیز پویاست که دائماً در حال تطبیق با تغییرات بار حرارتی، شرایط محیطی، کیفیت آب و حتی رفتار اپراتور است.
در بسیاری از پروژههای صنعتی، اختلاف هزینه انرژی بین دو چیلر مشابه، نه به خاطر برند یا طراحی اولیه، بلکه به دلیل «نحوه نفس کشیدن سیستم در طول زمان» است.در چنین شرایطی، انتخاب تجهیزات مکمل و سیستمهای جایگزین نیز اهمیت پیدا میکند. برای مثال، در برخی پروژههای بزرگ تجاری و صنعتی، استفاده از روف تاپ پکیج گازسوز میتواند بهعنوان یک راهکار مستقل یا ترکیبی در کنار چیلرها مطرح شود. این تجهیزات با استفاده مستقیم از گاز طبیعی برای تولید سرمایش و تهویه، در شرایط خاص میتوانند به بهینهسازی مصرف انرژی و کاهش بار الکتریکی شبکه کمک کنند.
در نتیجه، نگاه واقعی به چیلر و سیستمهای مشابه باید فراتر از طراحی اولیه باشد و عملکرد دینامیک آنها در طول زمان، معیار اصلی ارزیابی راندمان و هزینه بهرهبرداری قرار گیرد.
رفتار واقعی چیلر تراکمی در محیط صنعتی
در تئوری، سیکل تبرید تراکمی یک فرآیند مشخص و قابل پیشبینی دارد. اما در واقعیت، چند عامل باعث انحراف جدی از حالت ایدهآل میشوند:
- نوسان بار حرارتی در طول شبانهروز
- تغییر دمای محیط (بهخصوص در کندانسورهای هوایی)
- افت راندمان تبادل حرارت به دلیل رسوب
- و مهمتر از همه: الگوی بهرهبرداری انسانی
این چهار عامل باعث میشوند که راندمان واقعی همیشه پایینتر از راندمان نامی باشد.
رابطه واقعی راندمان در میدان
ضریب عملکرد واقعی چیلر در شرایط عملیاتی
در این حالت:
- Q_effective = سرمایش واقعی قابل استفاده
- W_aux = توان تجهیزات جانبی (پمپها، فنها و…)
نکته مهم اینجاست که در صنعت، W_aux گاهی تا 15٪ کل مصرف انرژی را تشکیل میدهد؛ چیزی که در طراحی اولیه کمتر به آن توجه میشود.
چرا چیلرها در سالهای دوم و سوم افت راندمان پیدا میکنند؟
یکی از سوالات مهم در پروژههای صنعتی این است که چرا یک چیلر بعد از مدتی «انرژیبرتر» میشود.
پاسخ در سه پدیده کاملاً واقعی نهفته است:
افت انتقال حرارت تدریجی
رسوب بسیار نازک روی لولههای کندانسور یا اواپراتور، شاید در ابتدا قابل توجه نباشد، اما همین لایه میتواند مقاومت حرارتی را بهطور محسوس افزایش دهد.
تغییر نقطه کار کمپرسور
با گذشت زمان، سیستم دیگر در نقطه طراحی اولیه کار نمیکند و کمپرسور وارد ناحیهای با راندمان پایینتر میشود.
تغییر رفتار بار واقعی
بسیاری از صنایع در سالهای بعد از راهاندازی، بار تولیدی متفاوتی دارند و همین موضوع باعث mismatch شدن ظرفیت میشود.
در بسیاری از پروژههای صنعتی، بهجای تکیه صرف بر چیلر، از تجهیزات مکمل یا جایگزین در بخش تولید بخار و انرژی حرارتی نیز استفاده میشود. برای مثال، استفاده از دیگ بخار یک تن در برخی فرآیندها میتواند نقش مهمی در تأمین پایدار انرژی حرارتی، بهینهسازی مصرف سوخت و کاهش فشار کاری سیستمهای برودتی و گرمایشی داشته باشد.
تحلیل مهندسی رفتار بار در چیلر
در سیستمهای واقعی، بار سرمایشی ثابت نیست. این بار تابعی از تولید، شرایط محیطی و حتی تغییرات فرآیند است.
مدل ساده بار حرارتی:
بار سرمایشی متغیر در زمان
این یعنی چیلر هیچوقت در یک نقطه ثابت کار نمیکند، بلکه دائماً در حال نوسان است.
بیشتر بخوانید: نقش اواپراتور پوسته و لوله در بهینهسازی انتقال حرارت و افزایش کارایی چیلرهای صنعتی
نکته کلیدی در بهرهوری: چیلر خوب، چیلر پایدار است نه چیلر قوی
در بسیاری از پروژهها اشتباه رایج این است که تمرکز روی ظرفیت نامی چیلر است. در حالی که در عمل، پایداری عملکرد اهمیت بیشتری از ظرفیت دارد.
چیلری که بتواند در بارهای جزئی بدون افت راندمان شدید کار کند، در بلندمدت بسیار اقتصادیتر از چیلر بزرگ و پرقدرت است.در واقع، رفتار چیلر در شرایط Part Load تعیینکننده واقعی هزینه انرژی سالیانه است، نه عدد ظرفیت درجشده روی پلاک دستگاه.
در این میان، استفاده از چیلر تراکمی هواخنک اسکرو میتواند یک انتخاب مهندسی و پایدار محسوب شود. این نوع چیلرها بهدلیل استفاده از کمپرسور اسکرو، کنترل ظرفیت پیوسته و عملکرد پایدار در بارهای متغیر، معمولاً راندمان بهتری در شرایط واقعی بهرهبرداری ارائه میدهند و نوسانات عملکردی کمتری نسبت به سیستمهای سادهتر دارند.
رفتار کندانسور؛ نقطهای که اغلب نادیده گرفته میشود
در تجربههای صنعتی، کندانسور معمولاً اولین نقطهای است که باعث افت راندمان میشود.
افزایش دمای کندانسور حتی به اندازه 2 تا 3 درجه، میتواند فشار کاری کمپرسور را بهطور قابل توجهی بالا ببرد.
رابطه واقعی اثر دما:
اثر دمای کندانسور بر مصرف انرژی کمپرسور
هر افزایش فشار در سمت دشارژ، مستقیماً به افزایش توان مصرفی منجر میشود.
بیشتر بخوانید: اهمیت سیستم های هواساز در حفظ استانداردهای بهداشتی صنایع غذایی و دارویی
نگاه واقعی به نگهداری چیلر
در صنعت، نگهداری دو نوع است:
- نگهداری واکنشی (وقتی مشکل ایجاد شد)
- نگهداری پیشگیرانه (بر اساس برنامه)
در تجربه عملی، تفاوت این دو رویکرد میتواند عمر مفید سیستم را حتی تا دو برابر تغییر دهد.
در تجهیزات سرمایشی مانند چیلر تراکمی، اجرای صحیح برنامه نگهداری پیشگیرانه نقش بسیار کلیدی در حفظ راندمان واقعی سیستم دارد.
چرا که کوچکترین مشکلاتی مانند افت مبرد، کثیفی مبدلها یا عدم تنظیم صحیح کنترلها میتواند بهمرور باعث افزایش مصرف انرژی و کاهش ظرفیت واقعی دستگاه شود.
چرا طراحی واقعی چیلر از انتخاب قطعات شروع میشود؟
در پروژههای صنعتی، معمولاً تصور میشود که راندمان چیلر به برند یا تکنولوژی کلی سیستم وابسته است. اما در عمل، نقطه تعیینکننده واقعی، انتخاب اجزای کلیدی و نحوه هماهنگی آنها با شرایط پروژه است.
چیلر یک سیستم زنجیرهای است؛ اگر حتی یک حلقه درست انتخاب نشود، کل راندمان سیستم تحت تأثیر قرار میگیرد.
در این فاز، وارد سه بخش حیاتی میشویم:
- کمپرسور
- کندانسور
- اواپراتور
و نقش سایزینگ در رفتار واقعی سیستم
انتخاب کمپرسور؛ قلب واقعی تصمیم مهندسی
کمپرسور مهمترین بخش چیلر است، چون هم بیشترین مصرف انرژی را دارد و هم بیشترین تنش مکانیکی روی آن وارد میشود.
در انتخاب کمپرسور، سه پارامتر کلیدی تعیینکننده هستند:
- ظرفیت واقعی بار (نه نامی)
- شرایط دمایی کندانسور
- الگوی کارکرد (ثابت یا متغیر)
در این کاربردها، نوسان بار حرارتی بیشتر است و اگر کمپرسور نتواند خود را با تغییرات بار هماهنگ کند، مصرف انرژی بهصورت قابل توجهی افزایش پیدا میکند.
مقایسه مهندسی انواع کمپرسور
| کاربرد صنعتی | پایداری | راندمان در بار جزئی | محدوده ظرفیت | نوع کمپرسور |
|---|---|---|---|---|
| HVAC سبک | بالا | خوب | کم تا متوسط | اسکرال |
| صنایع سنگین | بسیار بالا | بسیار خوب | متوسط تا زیاد | اسکرو |
| پروژههای عظیم | متوسط | وابسته به شرایط | بسیار زیاد | سانتریفیوژ |
نکته مهم مهندسی:
در بسیاری از پروژهها، انتخاب اشتباه کمپرسور باعث میشود چیلر در 60٪ ظرفیت طراحی کار کند، که دقیقاً بدترین نقطه راندمانی برای بسیاری از سیستمها است.
رابطه توان کمپرسور
توان کمپرسور در فرآیند واقعی تبرید
این رابطه نشان میدهد که کوچکترین تغییر در فشار یا دما، مستقیماً روی مصرف انرژی اثر میگذارد.
کندانسور؛ نقطهای که اغلب در طراحی دستکم گرفته میشود
کندانسور در ظاهر یک مبدل حرارتی ساده است، اما در واقع یکی از تعیینکنندهترین بخشهای راندمان کل سیستم است.
در پروژههای صنعتی دو خطای رایج دیده میشود:
- انتخاب سطح تبادل حرارت کمتر از نیاز واقعی
- در نظر نگرفتن شرایط بدترین دمای محیط
مقایسه کندانسور هواخنک و آبخنک
| آبخنک | هواخنک | ویژگی |
|---|---|---|
| بالا | متوسط | راندمان |
| کم | زیاد | حساسیت به دما |
| متوسط تا بالا | کم | هزینه نگهداری |
| برج خنککننده | کم | نیاز به زیرساخت |
نکته مهندسی مهم:
در مناطق گرم، کندانسور هواخنک ممکن است باعث افزایش فشار دشارژ تا 20٪ شود، که مستقیماً مصرف برق را بالا میبرد.
رابطه دمای کندانسور و توان مصرفی
اثر دمای کندانسور بر توان کمپرسور
هر افزایش در فشار دشارژ، به معنی افزایش توان مورد نیاز کمپرسور است.
بیشتر بخوانید:چیلر مخصوص تزریق پلاستیک؛ کاهش ضایعات و افزایش راندمان تولید
اواپراتور؛ جایی که طراحی دقیق یا شکست سیستم رقم میخورد
اواپراتور وظیفه جذب حرارت از آب یا فرآیند صنعتی را دارد. در ظاهر ساده است، اما کوچکترین خطا در طراحی آن، باعث ناپایداری کل سیستم میشود.
دو پارامتر حیاتی در طراحی:
- اختلاف دمای نزدیک (Approach Temperature)
- دبی جریان واقعی آب
نکته تجربی:
اگر اواپراتور چیلر بیش از حد کوچک انتخاب شود، سیستم دائماً در فشار پایین کار میکند و کمپرسور وارد شرایط ناپایدار میشود.
اگر بیش از حد بزرگ انتخاب شود، هزینه سرمایهگذاری بالا میرود بدون اینکه بهبود قابل توجهی در راندمان ایجاد شود.
سایزینگ اشتباه؛ اشتباهی که در ظاهر دیده نمیشود
یکی از خطرناکترین خطاها در طراحی چیلر، Oversizing است.
بسیاری از طراحان برای «اطمینان بیشتر»، ظرفیت بالاتر انتخاب میکنند، اما نتیجه معمولاً این موارد است:
- Short Cycling کمپرسور
- کاهش راندمان در بار جزئی
- افزایش مصرف انرژی سالانه
- استهلاک زودهنگام تجهیزات
مدل رفتار بار واقعی
بار واقعی سیستم در زمان بهرهبرداری
این یعنی بار هیچوقت ثابت نیست و طراحی باید بر اساس میانگین واقعی باشد نه حداکثر تئوری.
چرا بیشترین هزینه چیلر در طراحی نیست، در بهرهبرداری است؟
در پروژههای صنعتی، معمولاً تصور میشود اگر چیلر درست انتخاب شود، مشکل مصرف انرژی حل شده است. اما تجربه میدانی در کارخانهها نشان میدهد که بیشترین اختلاف هزینه، نه در طراحی بلکه در نحوه بهرهبرداری اتفاق میافتد.
در بسیاری از سایتها، دو چیلر کاملاً مشابه وجود دارد، اما مصرف انرژی آنها تا ۳۰٪ اختلاف دارد. دلیل این موضوع فقط یک چیز است: کنترل نادرست شرایط کاری در زمان واقعی.
در این میان، انتخاب صحیح تجهیزات انتقال حرارت نیز اهمیت بالایی دارد. برای مثال، استفاده از مبدل حرارتی پوسته و لوله در سیستمهای چیلر، بهدلیل ظرفیت انتقال حرارت بالا، مقاومت مکانیکی مناسب و قابلیت سرویسپذیری، نقش مهمی در پایداری راندمان سیستم دارد.
اگر این مبدل بهدرستی سایز نشود یا در شرایط غیرطراحی کار کند، حتی بهترین چیلر هم نمیتواند به راندمان واقعی خود برسد.
اختلاف هزینه واقعی از جایی شروع میشود که طراحی تمام میشود
در صنعت سرمایش، یک اشتباه رایج وجود دارد:
این تصور که اگر چیلر درست انتخاب شود، مصرف انرژی هم خودبهخود بهینه خواهد بود.
اما در عمل، نقطهای که بیشترین اختلاف هزینه را ایجاد میکند، «بعد از راهاندازی سیستم» است؛ یعنی زمانی که چیلر وارد رفتار واقعی بهرهبرداری میشود.
در بسیاری از پروژههای صنعتی، دیده شده که دو سیستم کاملاً مشابه از نظر برند، ظرفیت و طراحی، تا ۳۰ تا ۴۰ درصد اختلاف مصرف انرژی دارند. این اختلاف فقط یک دلیل دارد:
نحوه کنترل، بهرهبرداری و مدیریت بار در زمان واقعی.
این موضوع فقط مخصوص پروژههای بزرگ صنعتی نیست. در سیستمهای کوچکتر مانند مینی چیلر نیز همین الگو دیده میشود؛ با این تفاوت که به دلیل ظرفیت کمتر، تغییرات بار و روشن/خاموش شدنهای مکرر، تأثیر بهرهبرداری نادرست حتی سریعتر و محسوستر روی مصرف برق و استهلاک سیستم ظاهر میشود.
در واقع، مینی چیلر اگرچه سادهتر به نظر میرسد، اما در صورت عدم مدیریت صحیح بار و کنترل، میتواند همان اختلاف هزینههای پنهان سیستمهای بزرگ را در مقیاس کوچکتر ایجاد کند.
مدیریت بار واقعی (Real Load Management)
چیلر هیچوقت در شرایط ثابت کار نمیکند. بار سرمایشی تابعی از فرآیند تولید، شرایط محیطی و تغییرات زمانی است.
در عمل، بار سیستم همیشه در حال نوسان است و همین نوسان است که اگر مدیریت نشود، راندمان را نابود میکند.
مدل واقعی رفتار بار در صنعت
بار واقعی سیستم در بهرهبرداری
این یعنی:
- بار فرآیند ثابت نیست
- بار محیطی روزانه تغییر میکند
- بار دینامیکی ناشی از توقف/راهاندازی تجهیزات است
نکته مهندسی مهم:
چیلری که فقط برای «بار پیک» طراحی شده باشد، در 70٪ زمان سال در حالت راندمان پایین کار میکند.
کنترل هوشمند دور (VFD)؛ قلب کاهش مصرف انرژی
یکی از مؤثرترین تکنیکهای کاهش مصرف انرژی در چیلرهای صنعتی، استفاده از درایو دور متغیر (VFD) است.
VFD فقط یک تجهیز کنترلی نیست؛ در واقع یک ابزار «تطبیق سیستم با بار واقعی» است.
اثر تغییر دور بر توان مصرفی
رابطه توان با سرعت دورانی
این رابطه نشان میدهد:
- کاهش 10٪ دور موتور
→ کاهش حدود 27٪ توان مصرفی
نتیجه عملی:
در بارهای جزئی، استفاده از VFD روی:
- کمپرسور (در برخی مدلها)
- پمپهای آب سرد
- فنهای برج خنککننده
میتواند بیشترین صرفهجویی انرژی را ایجاد کند.
در کنار کنترل دور، عملکرد تجهیزات تبادل حرارت نیز اهمیت دارد. استفاده از مبدل حرارتی در نقاط کلیدی سیستم (مثل اواپراتور یا کندانسور) باعث میشود انتقال انرژی با حداقل اختلاف دمایی انجام شود و سیستم بتواند از مزیت کنترل دور بهطور کامل بهرهبرداری کند.
مدیریت دمای کندانسور؛ نقطه حساس سیستم
کندانسور در واقع تعیینکننده فشار کاری کل سیستم است.
افزایش دمای کندانسور حتی به مقدار کم، اثر مستقیم روی مصرف انرژی دارد.
رابطه عملی دما و مصرف
اثر دمای کندانسور بر توان کمپرسور
هر افزایش فشار دشارژ یعنی:
- افزایش توان کمپرسور
- کاهش COP
- افزایش هزینه برق
نکته صنعتی:
در تابستان، عدم کنترل درست کندانسور میتواند مصرف برق را تا 20–30٪ افزایش دهد.در چیلر تراکمی هواخنک، کنترل دمای کندانسور اهمیت دوچندان دارد؛ زیرا دفع حرارت مستقیماً به هوای محیط وابسته است و هرگونه ضعف در عملکرد فنها، گرفتگی کویل یا عدم کنترل دور فن میتواند باعث افزایش سریع فشار دشارژ و افت راندمان کل سیستم شود.
برج خنککننده؛ عامل خاموش اما بسیار مؤثر
در سیستمهای آبخنک، برج خنککننده نقش مستقیم در راندمان دارد، اما معمولاً کمتر از آنچه باید جدی گرفته میشود.
مشکلات رایج:
- رسوب در نازلها
- گرفتگی پکینگ
- توزیع نامناسب هوا
- کنترل ضعیف فنها
اثر دمای آب برج بر کل سیستم
ارتباط دمای آب کندانسور با مصرف انرژیCOP ∝ 1 / (T_cond - T_evap)
حتی:
- افزایش 1 درجه در دمای آب برگشتی
→ افزایش محسوس مصرف انرژی کمپرسور
کنترل دمای آب برگشتی (Return Water Temperature Control)
یکی از مهمترین نقاطی که در بسیاری از پروژهها نادیده گرفته میشود، دمای آب برگشتی از فرآیند است.
اگر این دما درست کنترل نشود:
- سیستم وارد نوسان میشود
- کمپرسور دائم در حال تغییر بار است
- راندمان کاهش مییابد
نکته مهندسی:
ثبات دمای آب برگشتی = ثبات عملکرد کمپرسور = کاهش استهلاک
سیستم مدیریت هوشمند انرژی (BMS)
BMS فقط یک سیستم مانیتورینگ نیست؛ بلکه مغز تصمیمگیری کل سیستم سرمایش است.
وظایف واقعی BMS در چیلر:
- تقسیم بار بین چند چیلر
- جلوگیری از کارکرد همزمان غیرضروری
- تنظیم نقطه کار بر اساس شرایط محیطی
- کنترل دمای آب سرد و کندانسور
- ثبت دادههای انرژی برای تحلیل بلندمدت
نکته مهم:
بدون BMS، حتی بهترین طراحی هم نمیتواند بهینه کار کند.
در تجهیزات پیشرفتهای مانند چیلر تراکمی هواخنک اسکرو اینورتر، نقش BMS بسیار کلیدیتر میشود.
زیرا این نوع چیلرها بهصورت پیوسته ظرفیت خود را تغییر میدهند و برای رسیدن به بالاترین راندمان، نیاز به هماهنگی لحظهای بین کمپرسور اینورتر، فنها و شرایط بار دارند.
BMS در اینجا با تنظیم دقیق فرکانس کمپرسور و مدیریت هوشمند عملکرد سیستم، باعث کاهش مصرف انرژی و افزایش پایداری عملکرد میشود.
سناریوی واقعی صنعتی (قبل و بعد از بهینهسازی)
در یک کارخانه متوسط صنعتی:
قبل از بهینهسازی:
- کارکرد بدون VFD
- کنترل دستی برج خنککننده
- نبود مدیریت بار
- COP ≈ 3.6
بعد از بهینهسازی:
- نصب VFD روی پمپها و فنها
- کنترل اتوماتیک دما
- اجرای BMS
- COP ≈ 4.8 تا 5.2
نتیجه عملی:
کاهش مصرف انرژی بین 25 تا 35 درصد بدون تغییر در سختافزار اصلی چیلر
همین منطق بهینهسازی فقط محدود به پروژههای صنعتی نیست. در سیستمهای کوچکتر مانند مینی چیلر مسکونی نیز استفاده از کنترل هوشمند، مدیریت دور کمپرسور و بهینهسازی عملکرد فنها میتواند تأثیر قابل توجهی بر کاهش مصرف برق و افزایش آسایش حرارتی داشته باشد.
نگهداری پیشگیرانه (PM)؛ تفاوت سیستم سالم و سیستم پرهزینه
در صنعت، دو رویکرد وجود دارد:
- تعمیر بعد از خرابی
- نگهداری برنامهریزیشده
اثر PM بر سیستم:
- افزایش عمر کمپرسور
- کاهش توقفهای ناگهانی
- حفظ راندمان در طول زمان
- کاهش مصرف انرژی تدریجی
