مسیر جریان مبرد در چیلر آب خنک، بخشی از سیکل تبرید تراکمی است که در آن مبرد بین چهار جزء اصلی شامل کمپرسور، کندانسور، شیر انبساط و اواپراتور گردش میکند. مبرد پس از عبور از شیر انبساط وارد اواپراتور شده و با جذب گرمای آب، تبخیر میشود؛ سپس بخار مبرد به کمپرسور بازمیگردد. پس از فشردهسازی، مبرد در کندانسور حرارت خود را به آب برج خنککن منتقل کرده و دوباره به مایع تبدیل میشود.
در اواپراتور و کندانسور پوستهولوله، اینکه مبرد داخل لولهها یا در سمت پوسته جریان داشته باشد، به نوع طراحی مبدل بستگی دارد. در بسیاری از اواپراتورهای Flooded چیلرهای آب خنک، آب درون لولهها و مبرد در سمت پوسته جریان دارد؛ در حالی که در اواپراتورهای DX ممکن است مبرد در داخل لوله ها حرکت کند.
مراحل اصلی سیکل تبرید:
کمپرسور
بخار مبرد با فشار پایین از اواپراتور وارد کمپرسور میشود و فشرده میشود. در این مرحله فشار و دمای مبرد افزایش مییابد.
کندانسور
مبرد داغ وارد کندانسور میشود و حرارت خود را به آب برج خنککن منتقل میکند و به مایع تبدیل میشود.
شیر انبساط
مایع مبرد از شیر انبساط عبور میکند و فشار آن کاهش پیدا میکند.
اواپراتور
مبرد وارد اواپراتور میشود و با جذب حرارت از آب سیستم، تبخیر میشود و آب سرد تولید میکند.
در اواپراتور و کندانسور چیلر، تبادل حرارت از طریق مبدلهای حرارتی انجام میشود. این مبدلها معمولاً به دو شکل طراحی میشوند:
Shell & Tube Heat ExchangerPlate Heat Exchanger
در بسیاری از چیلرهای صنعتی آب خنک، اواپراتور از نوع Shell & Tube است. در این طراحی، آب سیستم در داخل لولهها جریان دارد و مبرد در فضای پوسته اطراف لولهها حرکت میکند.
این ساختار باعث میشود سطح تماس حرارتی بزرگتری ایجاد شود و انتقال حرارت با راندمان بالاتری انجام گیرد. به همین دلیل مبدلهای شل اند تیوب یکی از رایجترین انتخابها در چیلرهای صنعتی با ظرفیت بالا هستند.
در ادامه مقاله بررسی میکنیم که دقیقاً در داخل مبدل چه اتفاقی میافتد و مسیر حرکت مبرد در لولهها یا پوسته چگونه طراحی میشود.

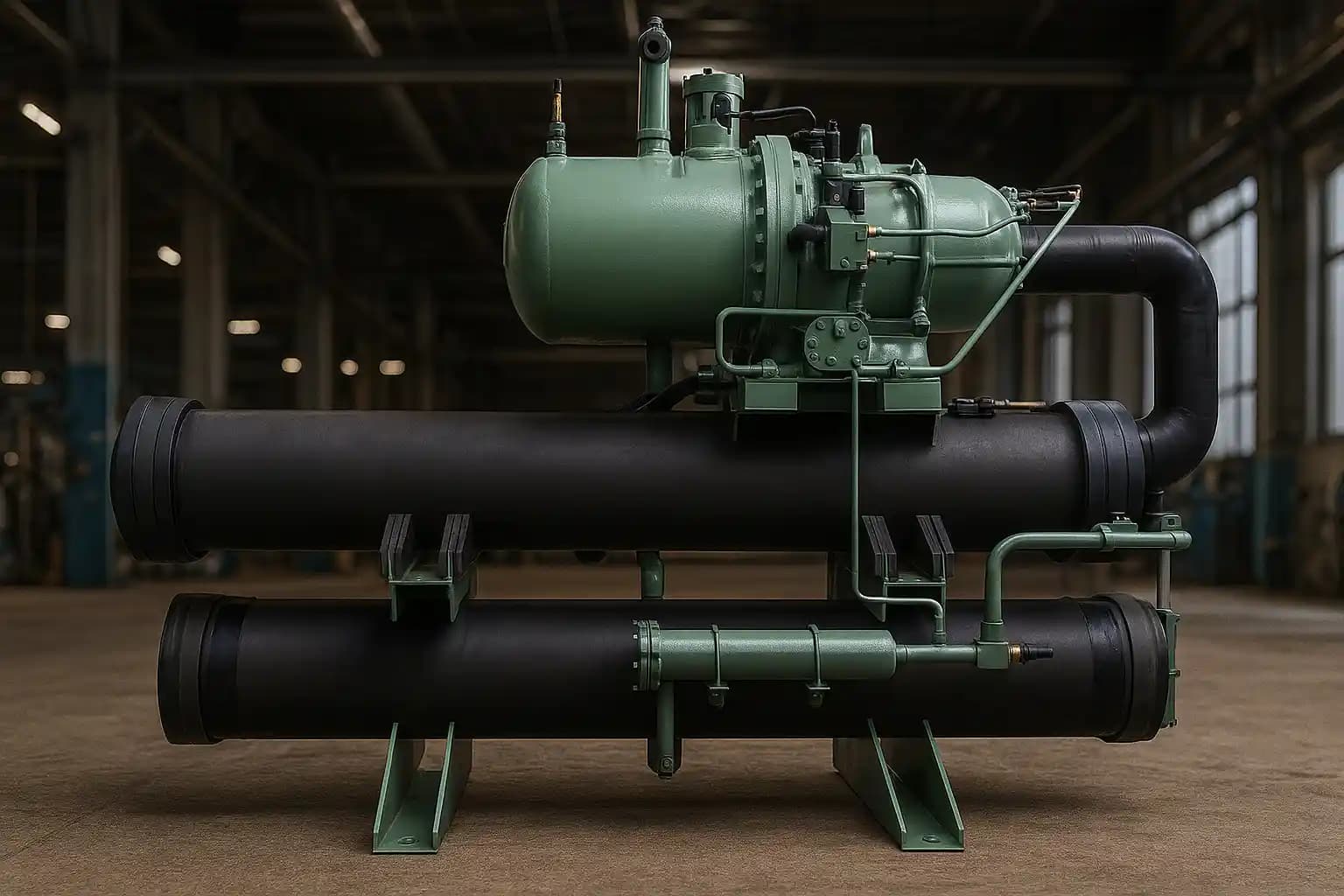

ساختار چیلر آب خنک و مسیر واقعی جریان مبرد
در مهندسی مکانیکِ تأسیسات، درک مسیر مبرد فراتر از یک نمودار ساده است؛ در واقع این «ژئومتری جریان» است که تعیینکننده ضریب عملکرد (COP) کل سیستم است. برای پاسخ به این پرسش که مبرد در کجای چیلر آبخنک قرار میگیرد، باید به ساختار دو مبدل اصلی یعنی اواپراتور (Evaporator) و کندانسور (Condenser) نگاهی دقیقتر بیندازیم.
برای آشنایی دقیقتر با ساختار، اجزا، کاربردها و ویژگیهای مبدل حرارتی پوسته و لوله، میتوانید صفحه تخصصی این نوع مبدل را مطالعه کنید.
معماری اواپراتور در چیلر آب خنک و مسیر جریان مبرد
حالت غرقابی (Flooded Type)
اواپراتور Flooded یا غرقابی، یکی از آرایشهای متداول در چیلرهای آبخنک با ظرفیت بالا است. در این طراحی، معمولاً آب سرد در داخل لولههای اواپراتور جریان دارد و مبرد در سمت پوسته اطراف دستهلوله قرار میگیرد. مبرد با دریافت گرما از آب، روی سطح خارجی لولهها تبخیر میشود و بخار حاصل از قسمت بالایی اواپراتور خارج میشود.
نکته مهم این است که آرایش دقیق مسیر مبرد، سطح مایع، تجهیزات توزیع و مسیر خروج بخار به طراحی سازنده و نوع اواپراتور بستگی دارد؛ بنابراین نباید همه اواپراتورهای Flooded را از نظر جزئیات هندسی یکسان در نظر گرفت.
در بسیاری از چیلرهای آبخنک، اواپراتور از نوع پوسته و لوله است و نحوه قرارگیری مبرد و آب به نوع طراحی بستگی دارد. برای بررسی ساختار این تجهیز، اواپراتور پوسته و لوله را نیز ببینید.
حالت انبساط مستقیم (DX)
در اواپراتورهای Direct Expansion یا DX، مبرد پس از عبور از شیر انبساط وارد مدار تبخیر شده و در تماس حرارتی با آب، گرمای آن را جذب میکند. آرایش سمت مبرد و آب میتواند با توجه به هندسه اواپراتور متفاوت باشد؛ بنابراین محل دقیق عبور مبرد باید بر اساس نقشه جریان، دیتاشیت یا طراحی سازنده مشخص شود.
در برخی طراحیهای DX پوسته و لوله، مبرد در داخل لولهها و آب در سمت پوسته جریان دارد. این آرایش با اواپراتور Flooded که در آن مبرد معمولاً در سمت پوسته قرار میگیرد، تفاوت دارد.
انتخاب نوع اواپراتور به ظرفیت، نوع سیال، فشار کاری، محدودیتهای نصب و الزامات نگهداری بستگی دارد. برای بررسی تفاوت دو آرایش متداول، مقایسه اواپراتور صفحه ای و پوسته و لوله را مطالعه کنید.
معماری کندانسور آب خنک و مسیر جریان مبرد
در بسیاری از چیلر های آب خنک صنعتی و ساختمانی، کندانسور از نوع پوستهولوله است. در یک آرایش رایج، آب کندانسور در داخل لوله ها و مبرد در سمت پوسته جریان دارد. مبرد داغ و پرفشار پس از ورود به پوسته، گرمای خود را از طریق دیواره لولهها به آب کندانسور منتقل کرده و به مایع تبدیل میشود.
مسیر جریان مبرد و آب در اواپراتور و کندانسور چیلر آب خنک
| آرایش متداول | سمت مبرد | سمت آب | تجهیز |
|---|---|---|---|
| Shell & Tube | سمت پوسته | داخل لوله | اواپراتور Flooded |
| Shell & Tube / سایر آرایشها | بسته به طراحی | بسته به طراحی | اواپراتور DX |
| Shell & Tube | سمت پوسته | داخل لوله | کندانسور آبخنک |
| Plate | کانالهای مجاور | یک مجموعه کانال | مبدل صفحهای |
در مقابل مبدلهای پوسته و لوله، مبدل حرارتی صفحهای از کانالهای متناوب برای عبور دو سیال استفاده میکند و آرایش جریان آن با مبدلهای پوسته و لوله متفاوت است.

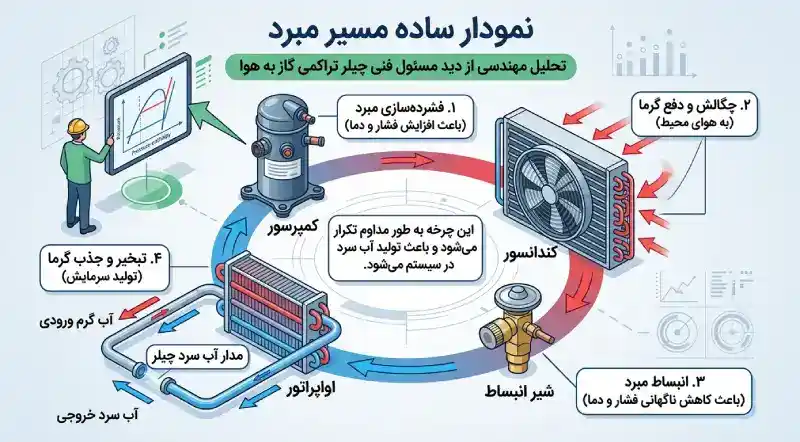

نمودار مفهومی مسیر مبرد در چیلر آب خنک
برای تجسم بهتر، این جریان را به صورت یک چرخه سهمرحلهای در نظر بگیرید:
- مرحله جذب (اواپراتور)
- مرحله تراکم (کمپرسور
- مرحله دفع (کندانسور)
چرا مسیر جریان مبرد برای طراحی و بهره برداری چیلر مهم است؟
طراحان سیستم، «مسیر مبرد» را بر اساس دینامیک جوشش (Boiling Dynamics) انتخاب میکنند. در طراحیهای Flooded، هدف اصلی این است که سطح لولهها همیشه با مبرد در تماس باشد تا ضریب انتقال حرارت (h) به حداکثر برسد. اگر مبرد به درستی در پوسته توزیع نشود، بخشهایی از لولهها خشک مانده و بازدهی چیلر افت شدیدی میکند.
اواپراتورهای Flooded در برخی چیلر های تراکمی آب خنک اسکرو با ظرفیتهای متوسط و بالا کاربرد دارند و انتخاب نهایی آرایش اواپراتور به طراحی سازنده و شرایط پروژه وابسته است.
تحلیل مهندسی انتقال حرارت در مبدلهای چیلر آب خنک
پس از درک ساختار اواپراتور و کندانسور و مسیر واقعی جریان مبرد، مرحله بعدی فهم مکانیزمهای فیزیکی انتقال حرارت در این مبدلهاست. عملکرد واقعی یک چیلر نه صرفاً به وجود مبدل، بلکه به کیفیت انتقال حرارت میان مبرد، دیواره لوله و آب وابسته است.
در مبدلهای چیلر آبخنک سه فرآیند انتقال حرارت بهطور همزمان رخ میدهد:
- جابجایی حرارت بین سیال و سطح لوله
- هدایت حرارت در دیواره لوله
- جابجایی حرارت در سمت دیگر لوله
بنابراین مقاومت حرارتی کل از مجموع این سه بخش تشکیل میشود.
فرم کلی انتقال حرارت در مبدلها به صورت زیر بیان میشود:
Q=U×A×ΔTlm
که در آن:
- Q : نرخ انتقال حرارت
- U : ضریب کلی انتقال حرارت
- A : سطح مؤثر انتقال حرارت
- ΔTlm : اختلاف دمای میانگین لگاریتمی (LMTD)
اختلاف دمای میانگین لگاریتمی (LMTD)
در مبدلهای حرارتی، دمای سیالات در طول مسیر ثابت نیست؛ بنابراین برای محاسبه دقیق انتقال حرارت از اختلاف دمای لگاریتمی استفاده میشود.
به طور ساده:

- T1,T2 دماهای سمت گرم
- T3,T4 دماهای سمت سرد
در چیلرها معمولاً:
- سمت گرم → مبرد
- سمت سرد → آب
به دلیل تغییر فاز مبرد، دمای آن تقریباً ثابت باقی میماند، در حالی که دمای آب در طول مسیر تغییر میکند.
در مورد چیلر، باید توجه کنیم که چون مبرد در حال تغییر فاز است، در بخش قابلتوجهی از فرآیند، دمای اشباع مبرد تقریباً ثابت میماند؛ ولی در عمل شرایط دقیق به ناحیه عملکرد، افت فشار و سوپرهیت/سابکولینگ بستگی دارد.
ضریب کلی انتقال حرارت (Overall Heat Transfer Coefficient)
ضریب کلی انتقال حرارت U نشان میدهد سیستم با چه کارایی گرما را منتقل میکند. ولی در طراحی واقعی، مقاومتهای رسوب، نسبت سطح داخلی و خارجی، رسانندگی دیواره و هندسه مبدل باید در رابطه دقیق لحاظ شوند.
رابطه مقاومت حرارتی به صورت زیر است:

- hi : ضریب انتقال حرارت سمت داخل لوله
- ho : ضریب انتقال حرارت سمت خارج لوله
- Rw : مقاومت هدایت در دیواره لوله
- Rf : مقاومت رسوب (Fouling)
در چیلرهای صنعتی مقدار تقریبی UUU معمولاً بین:
مقدار U ثابت نیست و به نوع مبدل، مبرد، سیال ثانویه، جنس و هندسه لوله، رژیم جریان، وضعیت سطح و مقاومتهای رسوب بستگی دارد. بنابراین مقدار آن باید برای شرایط طراحی واقعی محاسبه یا از دادههای معتبر سازنده انتخاب شود. متغیر است، که بستگی به نوع مبدل و نوع مبرد دارد.
انتقال حرارت در اواپراتور؛ مکانیزم جوشش مبرد
در اواپراتور فرآیند اصلی جوشش مبرد است. هنگامی که مبرد گرما را از آب جذب میکند، روی سطح لولهها حبابهای بخار تشکیل میشوند.این پدیده را Nucleate Boiling مینامند.
در برخی طراحیهای اواپراتور از لولههای داخلی یا خارجی تقویت شده مانند Microfin استفاده میشود تا شرایط انتقال حرارت بهبود پیدا کند؛ انتخاب این هندسه به نوع اواپراتور و مبرد وابسته است.
ویژگیهای مهم این حالت:
- ضریب انتقال حرارت بسیار بالا
- افزایش شدید شار حرارتی
- وابستگی به زبری سطح لوله
به همین دلیل در بسیاری از چیلرهای صنعتی از لولههای میکروفین (Microfin Tubes) استفاده میشود تا:
- سطح تماس افزایش یابد
- تشکیل حبابها تسهیل شود
- ضریب انتقال حرارت افزایش پیدا کند
انتقال حرارت در کندانسور؛ مکانیزم چگالش مبرد
در کندانسور فرآیند معکوس رخ میدهد؛ بخار مبرد گرمایش خود را از دست داده و به مایع تبدیل میشود.
دو نوع تقطیر ممکن است رخ دهد:
Film Condensation
در این حالت یک لایه نازک مایع روی سطح لوله تشکیل میشود. ضخامت این فیلم تعیینکننده مقاومت حرارتی است.
هرچه فیلم نازکتر باشد:
- انتقال حرارت بهتر
- راندمان کندانسور بیشتر
برای همین طراحی کندانسورها به گونهای است که:
- جریان مبرد در پوسته یکنواخت باشد
- تخلیه مایع کندانس شده سریع انجام شود
نقش جریان سیال در افزایش انتقال حرارتی
ضریب انتقال حرارت شدیداً وابسته به رژیم جریان است.
دو حالت اصلی وجود دارد:
جریان آرام (Laminar)
اختلاط کم → انتقال حرارت ضعیف
جریان آشفته (Turbulent)
اختلاط زیاد → انتقال حرارت قوی
در طراحی مبدلهای چیلر تلاش میشود عدد رینولدز در لولهها بالا باشد:

که در آن:
- V سرعت سیال
- D قطر لوله
- ρ چگالی
- μ ویسکوزیته
معمولاً برای عملکرد مناسب:
در جریان داخلی لوله، عدد رینولدز برای تشخیص رژیم جریان استفاده میشود. بهصورت معمول، مقادیر بالاتر از حدود 4000 در جریان داخلی نشاندهنده رژیم آشفته هستند، اما محدوده گذار و معیار طراحی به شرایط جریان و هندسه بستگی دارد. در طراحی مبدل حرارتی چیلر، رژیم جریان یکی از عوامل مؤثر بر انتقال حرارت و افت فشار است.
تأثیر رسوب بر انتقال حرارت و عملکرد چیلر
یکی از مهمترین مشکلات بهرهبرداری از چیلرهای آبخنک، تشکیل رسوب روی سطح لولههاست.
رسوب باعث افزایش مقاومت حرارتی میشود:
Rtotal=Rclean+Rfouling
اثرات آن:
- کاهش ضریب انتقال حرارت
- افزایش فشار کندانس
- افزایش مصرف برق کمپرسور
- کاهش ظرفیت واقعی چیلر
به همین دلیل در طراحی صنعتی همیشه ضریب رسوب (Fouling Factor) در محاسبات لحاظ میشود.
به همین دلیل نگهداری و شستوشوی دورهای مبدلها برای حفظ راندمان چیلر ضروری است.
برای بررسی سایر خطاهای طراحی و بهرهبرداری مبدلهای پوستهولوله، خطاهای رایج در مبدلهای حرارتی پوسته و لوله را نیز ببینید
چه عواملی بر راندمان چیلر آب خنک اثر میگذارند؟
راندمان واقعی یک چیلر آبخنک تنها به توان کمپرسور وابسته نیست، بلکه عملکرد کل چرخه انتقال حرارت تعیینکننده است. چهار عامل کلیدی در این موضوع نقش دارند:
- اختلاف دمای مؤثر بین مبرد و آب: هرچه اختلاف دمای مناسبتری بین مبرد و آب در اواپراتور و کندانسور برقرار باشد، انتقال حرارت بهتر انجام شده و چیلر با راندمان بالاتری کار میکند.
- ضریب انتقال حرارت مبدلها: طراحی مناسب مبدلهای حرارتی، جنس لولهها و شرایط جریان سیالها مستقیماً بر ضریب انتقال حرارت و در نتیجه بر عملکرد چیلر اثر میگذارد.
- سطح مؤثر انتقال حرارت: افزایش سطح مؤثر لولهها و صفحات مبدل، امکان تبادل گرمای بیشتر را فراهم میکند و باعث بهبود ظرفیت واقعی دستگاه میشود.
- وضعیت تمیزی سطح لولهها: رسوب، خوردگی یا آلودگی روی لولهها باعث کاهش شدید انتقال حرارت میشود و حتی میتواند باعث افزایش مصرف انرژی و افت ظرفیت سیستم شود.
بنابراین حتی اگر کمپرسور بسیار قدرتمندی در سیستم استفاده شود، در صورتی که انتقال حرارت در اواپراتور و کندانسور بهینه نباشد، کل سیستم با افت راندمان مواجه خواهد شد.
در پروژههایی که دفع حرارت کندانسور از طریق آب انجام میشود، استفاده از چیلر آب خنک و برج خنک کن یک آرایش رایج است.
اصول مهندسی طراحی اواپراتور چیلر آب خنک
اواپراتور یکی از حیاتیترین اجزای چیلر است، زیرا جایی است که واقعاً عمل سرمایش اتفاق میافتد. در این بخش، مبرد گرما را از آب جذب میکند و باعث کاهش دمای آب میشود. این آب سرد سپس به سمت تجهیزات صنعتی یا سیستم تهویه ارسال میشود.
طراحی صحیح اواپراتور نقش مستقیمی در راندمان کل چیلر، مصرف انرژی کمپرسور و پایداری دمای آب سرد دارد. به همین دلیل در طراحی آن چند اصل مهندسی مهم در نظر گرفته میشود.
تعیین ظرفیت واقعی سرمایش
اولین مرحله در طراحی اواپراتور مشخص کردن مقدار گرمایی است که باید از آب گرفته شود. این مقدار همان ظرفیت سرمایش چیلر است.
در چیلرهای صنعتی، این ظرفیت بر اساس:
- بار حرارتی فرآیند صنعتی
- بار تهویه ساختمان
- یا مجموع بارهای حرارتی سیستم
تعیین میشود.
هرچه ظرفیت بیشتر باشد، اواپراتور باید سطح انتقال حرارت بزرگتری داشته باشد.برای بررسی بهتر وارد مقاله محاسبه ظرفیت حرارتی مبدل حرارتی شوید.
تعیین شرایط دمایی آب
یکی از مهمترین پارامترهای طراحی اواپراتور دمای آب ورودی و خروجی است.
در بسیاری از سیستمهای صنعتی و تهویه مطبوع، شرایط رایج به این صورت است:
- آب گرم برگشتی از سیستم
- ورود به اواپراتور
- خروج به صورت آب سرد
اختلاف دمای بین آب ورودی و خروجی معمولاً چند درجه است. این اختلاف دما تعیین میکند که:
- چه مقدار گرما از آب گرفته میشود
- چه مقدار آب باید در سیستم گردش کند
اگر اختلاف دما خیلی کم باشد، دبی آب باید زیاد شود.
افزایش بیش از حد اختلاف دمای آب میتواند بر دبی موردنیاز، سطح انتقال حرارت، افت فشار و شرایط کنترلی سیستم اثر بگذارد؛ بنابراین دمای ورود و خروج آب باید بر اساس بار سرمایشی و شرایط طراحی تعیین شود.
افزایش سطح انتقال حرارت
برای اینکه انتقال حرارت بین مبرد و آب به شکل مؤثری انجام شود، باید سطح تماس بین آنها تا حد امکان افزایش یابد. هرچه این سطح بیشتر باشد، فرآیند جذب گرما از آب و تبخیر مبرد با سرعت و راندمان بالاتری انجام میشود.
در اواپراتور چیلرها این موضوع معمولاً با استفاده از تعداد زیاد لولههای مسی در داخل مبدل محقق میشود. این لولهها بهگونهای طراحی میشوند که بیشترین سطح تبادل حرارت را فراهم کنند.
لولههای مورد استفاده معمولاً دارای ویژگیهای زیر هستند:
- قطر و تعداد لولهها بهگونهای انتخاب میشوند که بین سرعت سیال، انتقال حرارت و افت فشار تعادل برقرار شود.
- جنس مس به دلیل هدایت حرارتی بسیار بالا
- سطح داخلی یا خارجی فیندار (Microfin) برای افزایش سطح مؤثر تبادل حرارت
افزایش تعداد و سطح مؤثر این لولهها باعث میشود گرما با سرعت بیشتری از آب به مبرد منتقل شود و عملکرد اواپراتور بهینهتر گردد.
این اصل طراحی نهتنها در چیلرهای صنعتی بزرگ، بلکه در مینی چیلرهای اداری و تجاری نیز اهمیت زیادی دارد؛ زیرا در این دستگاهها با وجود ابعاد جمعوجور، باید بیشترین راندمان انتقال حرارت برای تأمین سرمایش فضاهای اداری، فروشگاهی و ساختمانهای تجاری فراهم شود.
کنترل جریان آب در لولهها
در داخل اواپراتور، آب در مسیر مشخصی از لولهها عبور میکند. برای افزایش راندمان انتقال حرارت، جریان آب باید به اندازه کافی متلاطم (Turbulent) باشد.
اگر سرعت آب خیلی کم باشد:
- انتقال حرارت ضعیف میشود
- احتمال رسوبگذاری افزایش پیدا میکند
اگر سرعت خیلی زیاد باشد:
- افت فشار بالا میرود
- مصرف انرژی پمپ افزایش مییابد
بنابراین در طراحی اواپراتور تعادل دقیقی بین سرعت جریان، افت فشار و انتقال حرارت برقرار میشود.
اهمیت توزیع یکنواخت مبرد
در اواپراتورهای صنعتی، یکی از نکات بسیار مهم در طراحی، توزیع یکنواخت مبرد در سراسر مبدل حرارتی است. زمانی که مبرد به شکل مناسب در تمام بخشهای اواپراتور پخش شود، کل سطح انتقال حرارت در فرآیند تبخیر مشارکت کرده و ظرفیت واقعی دستگاه بهطور کامل مورد استفاده قرار میگیرد.
اگر مبرد بهدرستی توزیع نشود، مشکلاتی مانند موارد زیر به وجود میآید:
- برخی قسمتهای مبدل بهطور کامل در فرآیند تبخیر فعال خواهند بود
- برخی بخشها تقریباً بدون استفاده باقی میمانند
- راندمان کلی سیستم کاهش پیدا میکند
به همین دلیل در طراحی پوسته اواپراتور از اجزایی برای کنترل و هدایت جریان مبرد استفاده میشود، از جمله:
- صفحات هدایت جریان
- جداکنندهها
- مسیرهای مناسب برای توزیع مبرد
در اواپراتورهای دارای تغییر فاز، توزیع مناسب مبرد اهمیت زیادی دارد؛ زیرا توزیع نامناسب میتواند باعث استفاده غیریکنواخت از سطح انتقال حرارت، افزایش افت فشار موضعی و کاهش ظرفیت مؤثر مبدل شود.
رسوب، تمیزکاری و نگهداری اواپراتور
در چیلرهای آبخنک، یکی از چالشهای مهم تشکیل رسوب روی لولههای اواپراتور است.
رسوب میتواند از موارد زیر ناشی شود:
- سختی آب
- مواد معدنی
- رشد میکروبی
وجود رسوب باعث میشود:
- انتقال حرارت کاهش پیدا کند
- فشار کاری سیستم بالا برود
- مصرف انرژی افزایش یابد
به همین دلیل اواپراتورها معمولاً به گونهای طراحی میشوند که تمیزکاری مکانیکی یا شیمیایی آنها آسان باشد.

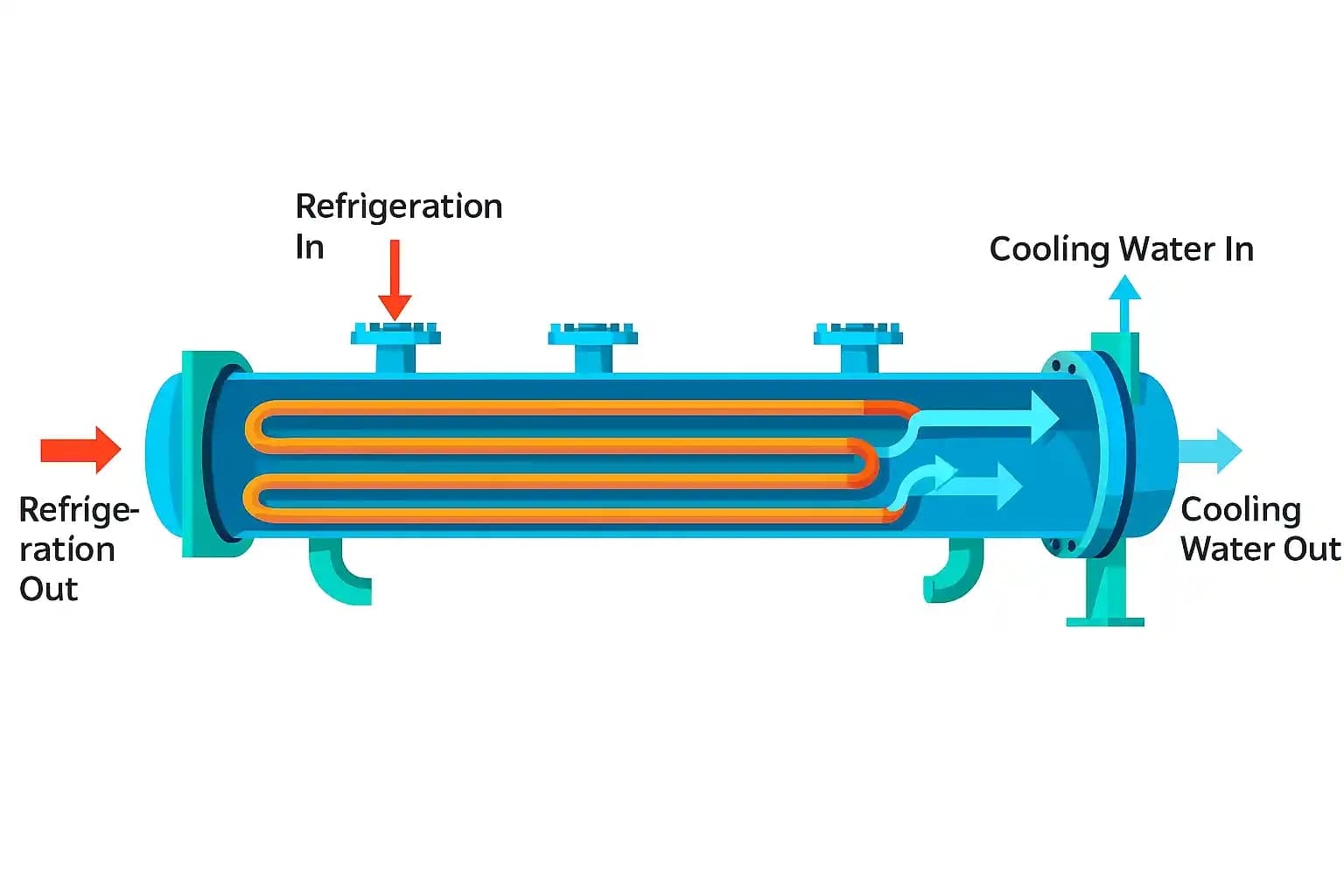

مسیر واقعی مبرد داخل کندانسور
یکی از سوالات رایج در بررسی عملکرد چیلرها این است که مبرد در کندانسور داخل لولهها حرکت میکند یا در فضای بیرون آنها.
در اغلب چیلرهای آبخنک صنعتی با کندانسور پوسته و لوله (Shell & Tube)، آرایش به این صورت است:
مبرد در فضای پوسته (Shell) حرکت میکند.آب برج خنککن در داخل لولهها جریان دارد.
در واقع این ساختار از نظر آرایش جریان تا حد زیادی مشابه بسیاری از اواپراتورهای Flooded است، با این تفاوت که در اینجا مبرد در حال تقطیر (Condensation) است.
مسیر حرکت مبرد در کندانسور به شکل زیر است:
- مبرد داغ و پرفشار از کمپرسور وارد پوسته کندانسور میشود.
- این گاز داغ با سطح خارجی لولهها تماس پیدا میکند.
- آب خنک برج خنککن در داخل لولهها جریان دارد و گرمای مبرد را جذب میکند.
- با از دست دادن گرما، مبرد بهتدریج از حالت گاز به مایع تبدیل میشود.
- مایع مبرد در قسمت پایین پوسته جمع میشود و سپس به سمت شیر انبساط هدایت میگردد.پس از تعیین ظرفیت، دماها، دبی، افت فشار و سطح انتقال حرارت، انتخاب مدل مناسب مبدل نیز اهمیت پیدا میکند. برای بررسی پارامترهای فنی و اجرایی انتخاب تجهیز، راهنمای خرید مبدل حرارتی پوسته و لوله را مطالعه کنید.
سه ناحیه اصلی انتقال حرارت در کندانسور
در داخل کندانسور در واقع سه فرآیند حرارتی مختلف رخ میدهد. فهم این سه ناحیه برای درک عملکرد چیلر بسیار مهم است.
ناحیه کاهش دمای گاز (Desuperheating)
در ابتدای ورود مبرد به کندانسور، مبرد به صورت گاز بسیار داغ است. دمای آن معمولاً بسیار بالاتر از دمای چگالش است.
در این قسمت:
- ابتدا دمای گاز کاهش پیدا میکند
- هنوز تبدیل فاز رخ نداده است
در واقع این مرحله آمادهسازی برای شروع چگالش است
ناحیه چگالش (Condensation)
این بخش مهمترین ناحیه در عملکرد کندانسور است. در این قسمت، مبرد از حالت بخار به مایع تبدیل میشود و فرآیند دفع اصلی گرما در سیستم تبرید رخ میدهد.
در این ناحیه ویژگیهای زیر وجود دارد:
- مبرد از بخار به مایع تغییر فاز میدهد
- دمای مبرد تقریباً ثابت باقی میماند
- مقدار زیادی گرما به محیط یا سیال خنککننده منتقل میشود
به همین دلیل در طراحی کندانسور، بیشترین سطح انتقال حرارت برای این بخش در نظر گرفته میشود تا فرآیند چگالش بهطور کامل و با راندمان بالا انجام شود. در واقع بخش عمده انرژیای که چیلر از سیستم دفع میکند، در همین مرحله آزاد میشود.
این موضوع در طراحی سیستمهای کوچکتر نیز اهمیت دارد. بهعنوان مثال در مینی چیلرهای کم صدا که برای فضاهای مسکونی یا اداری استفاده میشوند، طراحی مناسب کندانسور و کنترل صحیح فرآیند چگالش نقش مهمی در کاهش صدای عملکرد، افزایش راندمان و پایداری سیستم سرمایش دارد.
ناحیه زیرسرد شدن (Subcooling)
پس از اینکه مبرد کاملاً به مایع تبدیل شد، هنوز مقداری انتقال حرارت ادامه دارد.
در این مرحله:
- دمای مایع مبرد کمی پایینتر از دمای چگالش آورده میشود
- این کار باعث میشود عملکرد شیر انبساط پایدارتر شود
زیرسرد کردن مایع پیش از شیر انبساط، حاشیه اطمینان مناسبی برای ورود مایع به شیر انبساط ایجاد میکند و احتمال تشکیل بخار ناخواسته در خط مایع را کاهش میدهد. مقدار مناسب Subcooling باید بر اساس طراحی مدار، مبرد و شرایط کاری تعیین شود.
نقش آب برج خنککن در کندانسور
آبی که در داخل لولههای کندانسور جریان دارد معمولاً از Cooling Tower (برج خنککن) تأمین میشود. این آب پس از عبور از برج، با دمای پایینتر وارد کندانسور شده و وظیفه دفع گرمای مبرد را بر عهده میگیرد.
وظایف اصلی این آب عبارتاند از:
- جذب گرمای مبرد در کندانسور
- انتقال گرما به برج خنککن
- دفع گرما به محیط از طریق فرآیند تبخیر و تبادل حرارت در برج
به همین دلیل در چیلرهای آبخنک معمولاً سه مدار مجزا در سیستم وجود دارد:
- مدار مبرد
- مدار آب سرد (Chilled Water) برای تأمین سرمایش مصرفکنندهها
- مدار آب برج خنککن (Condenser Water) برای دفع گرمای مبرد
در واقع کندانسور نقش پل ارتباطی بین مدار مبرد و مدار برج خنککن را ایفا میکند؛ به این صورت که گرمای مبرد را به آب منتقل میکند تا این گرما در برج خنککن به محیط دفع شود.
این ساختار در انواع مختلف چیلرها از جمله چیلرهای تراکمی آب خنک اسکرال نیز به کار میرود، جایی که کندانسور با کمک آب برج خنککن، شرایط لازم برای چگالش مبرد و ادامه صحیح چرخه تبرید را فراهم میکند.
کنترل جریان مبرد در پوسته کندانسور
برای اینکه مبرد به شکل یکنواخت در پوسته حرکت کند، داخل کندانسور از اجزای کنترلی استفاده میشود.
مهمترین آنها عبارتاند از:
- صفحات هدایت جریان (Baffles)، در همه کندانسورهای چیلر نمیتوان یک معماری واحد را به همه تعمیم داد.
- صفحات جداکننده
- ورودیهای توزیع مبرد
این اجزا باعث میشوند مبرد:
- تمام سطح لولهها را در بر بگیرد
- به صورت یکنواخت چگالش پیدا کند
- از ایجاد مناطق مرده جلوگیری شود
چرا در بسیاری از کندانسورهای پوستهولوله، مبرد در سمت پوسته جریان دارد؟
این طراحی چند مزیت مهم دارد:
انتقال حرارت بهتر
چگالش مبرد در سطح بیرونی لولهها بسیار مؤثرتر انجام میشود.
امکان جمع شدن مایع مبرد
مایع چگالیده شده به راحتی در پایین پوسته جمع میشود.
حرکت گاز در فضای بزرگ پوسته افت فشار کمتری نسبت به عبور از لولهها دارد.
در بسیاری از کندانسورهای پوسته و لوله آب خنک، مبرد در سمت پوسته و آب کندانسور در داخل لوله ها قرار میگیرد. این آرایش امکان استفاده مؤثر از سطح خارجی لولهها برای چگالش مبرد و انتقال گرما به آب را فراهم میکند. با این حال، آرایش جریان باید از روی طراحی واقعی تجهیز مشخص شود و نمیتوان آن را برای تمام کندانسورها یکسان در نظر گرفت.
اهمیت طراحی کندانسور در راندمان چیلر
کندانسور تأثیر مستقیمی بر مصرف انرژی کمپرسور دارد.
اگر انتقال حرارت در کندانسور ضعیف باشد:
- فشار کندانس بالا میرود
- کمپرسور باید سختتر کار کند
- مصرف برق افزایش پیدا میکند
به همین دلیل در طراحی کندانسور به موارد زیر توجه زیادی میشود:
- سطح کافی لولهها
- سرعت مناسب آب
- تمیزی سطح انتقال حرارت
- عملکرد صحیح برج خنککن
نمودار ساده مسیر مبرد

ین چرخه به طور مداوم تکرار میشود و باعث تولید آب سرد در سیستم میشود.
تغییرات مبرد در هر بخش چیلر
اواپراتور
در این بخش:
- مبرد گرما را از آب جذب میکند
- مایع مبرد تبخیر میشود
- مبرد به بخار کمفشار تبدیل میشود
نتیجه: تولید آب سرد برای سیستم.
کمپرسور
کمپرسور مانند قلب سیستم عمل میکند.
در این مرحله:
- فشار مبرد افزایش پیدا میکند
- دمای آن به شدت بالا میرود
- مبرد به گاز داغ پرفشار تبدیل میشود
این مرحله انرژی الکتریکی مصرف میکند.
کندانسور
در کندانسور، مبردی که بهصورت گاز داغ و پرفشار از کمپرسور خارج شده است، گرمای خود را به سیال خنککننده منتقل میکند. در چیلرهای آبخنک این سیال معمولاً آب برج خنککن است.
در این فرآیند:
- گاز داغ مبرد گرمای خود را به آب برج خنککن منتقل میکند
- مبرد بهتدریج از بخار پرفشار به مایع پرفشار تبدیل میشود
- گرمایی که در اواپراتور از آب یا محیط جذب شده بود، در این مرحله به محیط دفع میشود
آب گرمشده در کندانسور سپس به برج خنککن هدایت میشود تا با تبادل حرارت با هوا خنک شده و دوباره به کندانسور بازگردد.
شیر انبساط
این قطعه وظیفه بسیار مهمی دارد.
در اینجا:
- فشار مبرد به طور ناگهانی کاهش مییابد
- دمای آن نیز کاهش پیدا میکند
- بخشی از مایع به بخار تبدیل میشود
مبرد به صورت مخلوط سرد مایع و بخار وارد اواپراتور میشود.
سه مدار اصلی در چیلر آب خنک
در یک چیلر آبخنک در واقع سه مدار مجزا وجود دارد:
مدار مبرد
مسیر بستهای که بین چهار تجهیز اصلی حرکت میکند.
مدار آب سرد (Chilled Water)
آب سرد تولید شده در اواپراتور به مصرفکنندهها میرود.
مدار آب برج خنککن
آب گرم کندانسور به برج خنککن منتقل میشود.
برای درک بهتر ارتباط مدار مبرد با مدار آب سرد و مدار کندانسور، آشنایی با اجزای اصلی چیلر صنعتی و وظیفه هر بخش ضروری است.
تأثیر مسیر مبرد بر راندمان چیلر آبخنک
یکی از مهمترین شاخصهایی که عملکرد چیلر را نشان میدهد راندمان انرژی سیستم است. این راندمان به طور مستقیم به نحوه حرکت مبرد در سیکل تبرید، کیفیت تبادل حرارت در مبدلها و عملکرد کمپرسور وابسته است.
در واقع اگر مسیر مبرد به درستی طراحی نشده باشد یا انتقال حرارت در اواپراتور و کندانسور بهینه نباشد، مصرف انرژی چیلر به شکل قابل توجهی افزایش پیدا میکند.
ضریب عملکرد چیلر (Coefficient of Performance)
معیار اصلی سنجش راندمان چیلر ضریب عملکرد یا COP است.
COP نسبت ظرفیت سرمایش مفید به توان ورودی سیستم در شرایط تعریفشده عملکرد است. در محاسبات مختلف ممکن است مرز سیستم و اجزای لحاظشده متفاوت باشد؛ بنابراین هنگام مقایسه COP باید مبنای محاسبه مشخص باشد.
به طور ساده:
فرمول آن به صورت زیر بیان میشود:
COP = Qe / Wc
که در آن:
Qe = ظرفیت سرمایش تولید شده در اواپراتور
Wc = توان مصرفی کمپرسور
هرچه مقدار COP بزرگتر باشد، سیستم کارآمدتر است.
به عنوان مثال:
اگر یک چیلر 100 کیلووات سرمایش تولید کند و کمپرسور آن 25 کیلووات برق مصرف کند:
COP = 100 / 25 = 4
این یعنی سیستم چهار برابر انرژی مصرفی خود سرمایش تولید کرده است.
مسیر جریان مبرد و عملکرد حرارتی چیلر
مسیر حرکت مبرد تأثیر مستقیمی بر عملکرد حرارتی چیلر دارد و هرگونه اختلال در این مسیر میتواند باعث کاهش راندمان سیستم شود. طراحی صحیح اجزای چرخه تبرید و نحوه جریان مبرد در مبدلها نقش مهمی در دستیابی به عملکرد پایدار و بهینه دارد.
یکی از عوامل مهم در این زمینه کیفیت تبخیر در اواپراتور است.
عملکرد اواپراتور
اگر تبخیر مبرد بهصورت یکنواخت انجام نشود، مشکلات زیر به وجود میآید:
- سطح مؤثر انتقال حرارت کاهش پیدا میکند
- ظرفیت واقعی سرمایش کاهش مییابد
- راندمان کلی سیستم افت میکند
در اواپراتورهایی با طراحی Flooded (غرقابی) معمولاً این مشکل کمتر مشاهده میشود، زیرا مبرد در اطراف لولهها قرار گرفته و سطح تماس بیشتری با لولههای حامل آب دارد. این موضوع باعث میشود فرآیند تبخیر یکنواختتر انجام شده و انتقال حرارت مؤثرتر باشد.
عملکرد کندانسور
کندانسور باید بتواند گرمای مبرد را به طور مؤثر دفع کند.
اگر انتقال حرارت در کندانسور ضعیف باشد:
- فشار کندانس افزایش پیدا میکند
- کمپرسور باید فشار بیشتری ایجاد کند
- مصرف برق افزایش مییابد
این یکی از رایجترین دلایل افزایش مصرف انرژی در چیلرها است.
افت فشار در مسیر مبرد و تأثیر آن بر عملکرد چیلر
وجود افت فشار در لولهها، شیرها یا مبدلها باعث میشود کمپرسور انرژی بیشتری مصرف کند.
عوامل مؤثر بر افت فشار:
- قطر لولهها
- سرعت جریان مبرد
- طول مسیر
- زبری سطح داخلی لولهها
طراحی مناسب مسیر مبرد میتواند این افت فشار را به حداقل برساند.
میزان زیرسرد شدن (Subcooling)
اگر مبرد قبل از ورود به شیر انبساط کمی زیرسرد شود:
- احتمال تشکیل بخار در مسیر کاهش مییابد
- عملکرد شیر انبساط پایدارتر میشود
- ظرفیت سرمایش افزایش پیدا میکند
این موضوع مستقیماً روی راندمان سیستم اثر مثبت دارد.
میزان سوپرهیت (Superheat)
سوپرهیت مقدار افزایش دمای بخار مبرد بعد از تبخیر کامل است.
کنترل صحیح سوپرهیت اهمیت زیادی دارد زیرا:
- اگر سوپرهیت کم باشد ممکن است مایع وارد کمپرسور شود
- افزایش بیش از حد سوپرهیت میتواند بر ظرفیت و شرایط مکش کمپرسور اثر منفی بگذارد، اما اثر دقیق وابسته به سیستم است.
بنابراین تنظیم صحیح سوپرهیت برای عملکرد بهینه سیستم ضروری است.
تأثیر شرایط کاری بر راندمان چیلر
راندمان چیلر به شدت به شرایط کاری سیستم وابسته است. مهمترین این شرایط عبارتاند از:
- دمای آب ورودی به کندانسور
- دمای آب خروجی از اواپراتور
- بار سرمایشی ساختمان یا فرآیند
- عملکرد برج خنککن
به عنوان مثال اگر دمای آب برج خنککن افزایش پیدا کند، فشار کندانس نیز بالا میرود و راندمان سیستم کاهش پیدا می کند.
کاربرد چیلر آب خنک در صنایع
این نوع چیلر در پروژههای بزرگ و محیطهایی که آب خنککننده در دسترس است استفاده میشود:
صنایع نفت، گاز و پتروشیمی
بیمارستانها، مراکز داده و ساختمانهای تجاری بزرگ
خطوط تولید صنعتی و تزریق پلاستیک
مهندسان از این سیستم بهدلیل پایداری عملکرد و راندمان بالا در دماهای کاری مختلف استفاده میکنند.
چیلرهای آبخنک در پروژههای صنعتی، از جمله برخی کاربردهای چیلر در صنایع نفت و گاز، به دلیل نیاز به دفع حرارت پایدار و ظرفیت سرمایشی بالا مورد استفاده قرار میگیرند.
