راهنمای انتخاب مبدل حرارتی مناسب برای کاربردهای صنعتی

اگر بخواهیم خیلی کارگاهی و ساده بگوییم، انتخاب مبدل حرارتی از اینجا شروع نمی شود که بگوییم مثلا مبدل صفحه ای خوب است یا مبدل پوسته و لوله خوب است.

اول باید ببینیم قرار است چه سیالی را گرم یا سرد کنیم. دمای ورودی و خروجی چقدر است. فشار کاری چقدر است. سیال تمیز است یا رسوب دارد. بعد تازه می رسیم به اینکه چه نوع مبدلی برای این کار جواب می دهد.

این نکته در پروژه های صنعتی خیلی مهم است. چون ممکن است یک مبدل از نظر انتقال حرارت کاملا مناسب باشد ولی از نظر افت فشار یا رسوب یا شرایط مکانیکی انتخاب خوبی نباشد.

برای همین اگر دنبال مبدل حرارتی هستید بهتر است قبل از اینکه قیمت چند مدل را با هم مقایسه کنید ابتدا شرایط کاری پروژه مشخص شود.

مبدل حرارتی چیست و چه کاری انجام می دهد؟

مبدل حرارتی تجهیزی است که برای انتقال حرارت بین دو سیال استفاده می شود بدون اینکه دو سیال لزوما با هم مخلوط شوند.

یک طرف مبدل می تواند آب گرم باشد و طرف دیگر آب سرد. در یک پروژه دیگر ممکن است روغن داغ در یک طرف جریان داشته باشد و آب در طرف دیگر. در بعضی سیستم ها هم گاز یا بخار وارد فرآیند می شود.

پس خود کلمه مبدل حرارتی به تنهایی مشخص نمی کند که چه تجهیزی باید خریداری شود.

چیزی که نوع مبدل را مشخص می کند شرایط واقعی کار است.

مثلا در یک سیستم با آب تمیز و فضای محدود ممکن است مبدل صفحه ای انتخاب مناسبی باشد. ولی اگر سیال کثیف باشد و احتمال گرفتگی وجود داشته باشد باید موضوع تمیزکاری و سرویس را جدی تر بررسی کرد.

در پروژه های صنعتی فشار و دما هم اهمیت زیادی پیدا می کنند. در چنین شرایطی معمولا انتخاب مبدل باید همراه با بررسی مکانیکی و حرارتی انجام شود.

اولین سوال برای انتخاب مبدل حرارتی چیست؟

اولین سوال این است:

سیال من چیست و قرار است چه کاری روی آن انجام شود؟

بعد از آن باید حداقل این اطلاعات را داشته باشیم:

اگر این اطلاعات را نداشته باشیم معمولا چیزی که به آن قیمت مبدل حرارتی گفته می شود فقط یک عدد تقریبی است و برای خرید نهایی قابل اتکا نیست.

در پروژه واقعی حتی نوع اتصالات و جهت نصب هم ممکن است روی انتخاب تاثیر بگذارد.

برای انتخاب دقیق تر می توان معیارهای مختلف را در معیارهای انتخاب مبدل حرارتی صنعتی بررسی کرد.

انتخاب مبدل بر اساس نوع سیال

این قسمت به نظر ساده می آید ولی در عمل یکی از مهم ترین قسمت های کار است.

آب تمیز با روغن داغ یک رفتار ندارد. آب دارای املاح با آب تصفیه شده یکی نیست. سیال ویسکوز هم شرایط خودش را دارد.

مثلا اگر سیال به شدت رسوب زا باشد نمی شود فقط دنبال بیشترین راندمان حرارتی بود. باید دید تجهیز بعد از چند ماه کار چه وضعی پیدا می کند.

این همان جایی است که تجربه بهره برداری خودش را نشان می دهد.

گاهی یک مبدل که روی کاغذ راندمان بالاتری دارد در شرایط واقعی پروژه به دلیل گرفتگی و رسوب دردسر بیشتری ایجاد می کند.

از طرف دیگر اگر سیال تمیز باشد می توان بیشتر روی فشردگی تجهیز و راندمان انتقال حرارت تمرکز کرد.جهت مطالعه ی بهتر مبدل حرارتی خنک کن روغن رو مطالعه نمایید.

انتخاب بر اساس دما و فشار

دما و فشار از پارامترهایی هستند که نمی شود در انتخاب مبدل آنها را سرسری گرفت.

اگر دمای سیال بالا باشد جنس قطعات و نحوه انبساط حرارتی مهم می شود.

اگر فشار کاری بالا باشد طراحی مکانیکی و ضخامت اجزا اهمیت بیشتری پیدا می کند.

در بعضی سرویس ها اختلاف دمای دو سیال هم زیاد است و باید انبساط حرارتی و تنش های ناشی از آن در طراحی بررسی شود.

به همین دلیل برای پروژه های سنگین صنعتی معمولا فقط گفتن ظرفیت مثلا 500 کیلووات کافی نیست.

سازنده باید بداند این 500 کیلووات قرار است با چه سیالی و در چه دما و فشاری منتقل شود.

انتخاب بر اساس میزان رسوب

رسوب یکی از چیزهایی است که معمولا اول پروژه زیاد دیده نمی شود ولی بعدا خودش را نشان می دهد.

وقتی سطح انتقال حرارت کثیف می شود انتقال حرارت افت می کند. در بعضی موارد افت فشار هم بالا می رود و پمپ یا فن باید بیشتر کار کند.

پس اگر سیال رسوب زا است باید از همان اول امکان تمیزکاری و سرویس را در نظر گرفت.

در این شرایط نوع مبدل و مسیر جریان اهمیت پیدا می کند.

مبدلی که برای سیال تمیز انتخاب خوبی است لزوما برای سیال آلوده انتخاب خوبی نیست.

این موضوع مخصوصا در سیستم های صنعتی که توقف خط تولید هزینه دارد اهمیت بیشتری دارد.

تحلیل پدیده رسوب گذاری (Fouling) در مبدل های حرارتی و تأثیر آن بر عملکرد ترموهیدرولیکی

انتخاب نوع مبدل حرارتی

در صنعت چند خانواده اصلی مبدل حرارتی بیشتر دیده می شوند.

مبدل حرارتی پوسته و لوله

مبدل پوسته و لوله یکی از شناخته شده ترین انتخاب ها در صنعت است.

ساختار آن از یک پوسته و مجموعه ای از لوله ها تشکیل می شود و دو سیال در دو مسیر جداگانه جریان پیدا می کنند.

یکی از دلایل استفاده زیاد از این ساختار این است که برای شرایط صنعتی مختلف می توان آن را متناسب با فشار و دما و جنس سیال طراحی کرد.

در پروژه هایی که شرایط کاری سخت تر است مبدل حرارتی پوسته و لوله معمولا یکی از گزینه هایی است که باید جدی بررسی شود.

این مبدل می تواند در کاربردهای نفت و گاز و پتروشیمی و نیروگاهی و همچنین بسیاری از سیستم های تاسیساتی استفاده شود.

البته اینکه پوسته و لوله مناسب است یا نه باید با شرایط واقعی پروژه مشخص شود.

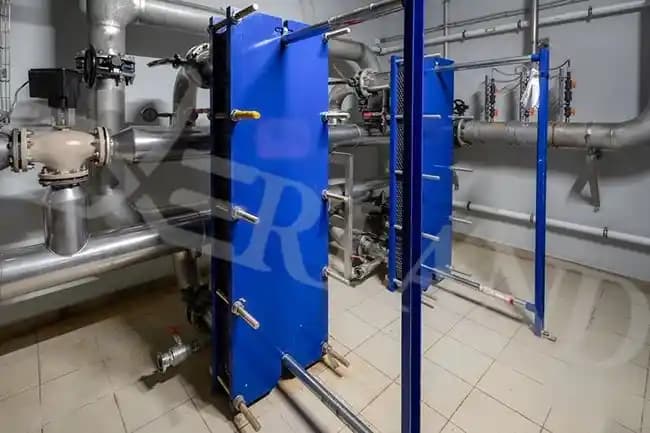

مبدل حرارتی صفحه ای

مبدل صفحه ای ساختار جمع و جوری دارد و سطح انتقال حرارت زیادی را در حجم نسبتا کم ایجاد می کند.

در سیستم هایی که فضا محدود است این موضوع یک مزیت مهم است.

مدل های مختلفی از مبدل صفحه ای وجود دارد. مثلا مدل واشردار و مدل لحیم کاری شده کاربردهای متفاوتی دارند.

در سیستم های تمیز و پروژه هایی که نیاز به راندمان بالا و ابعاد فشرده وجود دارد مبدل حرارتی صفحه ای می تواند انتخاب مناسبی باشد.

ولی اگر سیال رسوب زیادی داشته باشد باید موضوع گرفتگی و تمیزکاری را از ابتدا بررسی کرد.

مبدل حرارتی هواخنک

در بعضی پروژه ها آب خنک کننده در دسترس نیست یا استفاده از آن اقتصادی نیست.

اینجا مبدل هواخنک وارد داستان می شود.

در این تجهیزات انتقال حرارت با استفاده از هوا و معمولا فن انجام می شود.

برای مناطق کم آب و بعضی واحدهای صنعتی گزینه مهمی است.

البته باید مصرف برق فن و شرایط محیطی هم در نظر گرفته شود. دمای هوای محیط مستقیما روی عملکرد سیستم اثر دارد.

به همین دلیل انتخاب مبدل حرارتی هوا خنک فقط با نگاه کردن به ظرفیت اسمی درست نیست و باید شرایط اقلیمی و بار واقعی سیستم هم بررسی شود.

مبدل حرارتی مارپیچ

مبدل مارپیچ مسیر جریان متفاوتی دارد و برای بعضی سیالات خاص می تواند عملکرد خوبی داشته باشد.

در سیالاتی که ویسکوز هستند یا احتمال رسوب وجود دارد ساختار جریان اهمیت بیشتری پیدا می کند.

در چنین کاربردهایی مبدل حرارتی مارپیچ می تواند در فهرست گزینه های طراحی قرار بگیرد.

اما باز هم انتخاب نهایی وابسته به دبی و دما و فشار و خواص سیال است.

یک اشتباه رایج در خرید مبدل حرارتی

یک اشتباه رایج این است که خریدار فقط ظرفیت را اعلام کند.

مثلا بگوید:

«من یک مبدل 100 کیلووات می خواهم.»

این اطلاعات برای ساخت تجهیز کافی نیست.

100 کیلووات با آب و آب یک شرایط دارد.

100 کیلووات بین روغن و آب شرایط دیگری دارد.

100 کیلووات برای بخار و آب داستان دیگری دارد.

پس برای خرید مبدل حرارتی باید اطلاعات فرآیندی کامل تر باشد.

این کار هم قیمت گذاری را دقیق تر می کند و هم احتمال انتخاب اشتباه را پایین می آورد.

انتخاب مبدل حرارتی در اصل یک انتخاب مهندسی است نه فقط خرید یک محصول.

نوع سیال، دما، فشار، دبی، میزان رسوب، جنس سیال، افت فشار مجاز و شرایط نصب باید کنار هم دیده شوند.

بعد از مشخص شدن این موارد می توان بین پوسته و لوله، صفحه ای، هواخنک، مارپیچ و مدل های دیگر تصمیم گرفت.جهت تصمیم مناسب میتوانید مقاله ی مقایسه ی انواع مبدل حرارتی در صنایع مختلف رو مطالعه نمایید.

اگر پروژه صنعتی است و اطلاعات فرآیندی دارید بهتر است همان اطلاعات را در زمان استعلام به سازنده بدهید. این کار خیلی بهتر از این است که فقط بگویید «یک مبدل با فلان ظرفیت می خواهم».

کدام مبدل حرارتی برای پروژه من مناسب است؟

حالا فرض کنیم نوع سیال و دما و فشار و دبی را داریم. مرحله بعد این است که بین چند گزینه تصمیم بگیریم.

اینجا دیگر بحث فقط انتقال حرارت نیست. باید ببینیم تجهیز قرار است چند ساعت در روز کار کند. چقدر امکان توقف برای سرویس داریم. محیط نصب چطور است. سیال چقدر تمیز است و اگر مبدل کثیف شد چه مقدار هزینه برای تمیزکاری و تعمیر خواهیم داشت.

برای همین انتخاب مبدل یک جواب ثابت ندارد.

مثلا در یک پروژه ممکن است مبدل صفحه ای انتخاب اول باشد و در پروژه دیگر همان شرایط ظرفیت با پوسته و لوله بهتر جواب بدهد.

مبدل را فقط با ظرفیت انتخاب نکنید

ظرفیت یکی از مهم ترین پارامترهاست ولی تنها پارامتر نیست.

در طراحی باید مشخص باشد که چه مقدار انرژی باید جابه جا شود و دو سیال در چه دماهایی وارد و خارج می شوند.

بعد دبی هر طرف مشخص می شود.

بعد فشار کاری و افت فشار مجاز بررسی می شود.

بعد جنس مبدل انتخاب می شود.

در پروژه هایی که محاسبات دقیق تر لازم است استفاده از انتخاب مبدل حرارتی بر اساس ظرفیت می تواند مسیر محاسبه را روشن تر کند.

نکته ای که در کار واقعی خیلی مهم است این است که مبدل را با بار واقعی انتخاب کنیم نه فقط با عددی که روی کاغذ نوشته شده.

اگر ظرفیت خیلی پایین انتخاب شود تجهیز در زمان پیک جواب نمی دهد.

اگر هم بی دلیل بزرگ انتخاب شود هزینه خرید و فضای نصب و گاهی هزینه پمپاژ بالا می رود.

پس انتخاب درست معمولا همان جایی است که بین عملکرد و هزینه تعادل ایجاد شود.

مبدل پوسته و لوله یا صفحه ای؟

این سوال را زیاد می پرسند ولی جوابش یک کلمه نیست.

مبدل صفحه ای معمولا فشرده است و سطح انتقال حرارت خوبی در حجم کم می دهد.

مبدل پوسته و لوله ساختار صنعتی بسیار شناخته شده ای دارد و در فشار و دمای بالا و سرویس های مختلف انعطاف زیادی دارد.

اگر سیال تمیز باشد و محدودیت فضا داشته باشیم صفحه ای می تواند گزینه مناسبی باشد.

اگر سرویس سخت تر باشد یا تعمیرپذیری و شرایط مکانیکی اهمیت بیشتری داشته باشد پوسته و لوله باید جدی بررسی شود.

برای انتخاب نهایی باید دما و فشار و دبی و خواص سیال را کنار هم گذاشت.

در واقع مبدل حرارتی پوسته و لوله را نباید فقط با صفحه ای از نظر قیمت خرید مقایسه کرد. هزینه نصب و نگهداری و تمیزکاری و طول عمر هم بخشی از هزینه واقعی تجهیز هستند.

چه زمانی مبدل هواخنک بهتر است؟

اگر آب خنک کننده محدود باشد یا استفاده از آب هزینه بالایی داشته باشد مبدل هوا خنک می تواند گزینه مهمی باشد.

اما این نوع مبدل یک نکته مهم دارد.

هوا در تابستان همان هوای زمستان نیست.

وقتی دمای محیط بالا می رود اختلاف دمای لازم برای دفع حرارت کمتر می شود. در نتیجه طراحی فن و سطح انتقال حرارت و شرایط محیطی اهمیت بیشتری پیدا می کند.

در مناطق گرم باید شرایط بدترین حالت محیطی را هم در طراحی دید.

همچنین صدای فن و مصرف برق و فضای مورد نیاز تجهیز نباید فراموش شود.

بنابراین انتخاب هوا خنک بیشتر از یک انتخاب حرارتی ساده است و با شرایط محل نصب ارتباط مستقیم دارد.

مبدل مارپیچ و چند لوله ای چه زمانی مطرح می شوند؟

همه پروژه ها قرار نیست با دو مدل معروف حل شوند.

در بعضی کاربردها نوع سیال یا فضای نصب یا روش سرویس باعث می شود گزینه های دیگری هم بررسی شوند.

مبدل مارپیچ برای بعضی سیالات ویسکوز و سرویس های خاص می تواند گزینه خوبی باشد.

مبدل چند لوله ای هم در برخی کاربردهای صنعتی و فرآیندی استفاده می شود و انتخاب آن باید بر اساس ظرفیت و فشار و نوع سیال انجام شود.

اینجا یک نکته مهم وجود دارد.

اگر کسی از ابتدا بگوید «من فقط فلان مدل را می خواهم» ممکن است دست طراح را ببندد.

بهتر است اول مسئله مشخص شود و بعد نوع مبدل انتخاب شود.

این روش برای پروژه های صنعتی معمولا نتیجه بهتری می دهد.

مبدل رادیاتوری و پره ای برای چه کاربردی است؟

در بعضی تجهیزات لازم است سطح تماس با هوا افزایش پیدا کند.

در این حالت استفاده از پره روی لوله یا سطح انتقال حرارت می تواند کمک کند.

این ساختار در خنک کاری هوا و روغن و بعضی تجهیزات صنعتی کاربرد دارد.

البته پره بیشتر همیشه به معنی انتخاب بهتر نیست.

اگر هوا کثیف باشد یا محیط پر از گرد و غبار باشد گرفتگی بین پره ها می تواند خودش مشکل ایجاد کند.

پس باید وضعیت محیط و روش تمیزکاری را هم از اول دید.

جنس مبدل را چطور انتخاب کنیم؟

جنس مبدل مستقیما به سیال و دما و فشار و خوردگی مربوط است.

برای آب تمیز یک جنس ممکن است اقتصادی باشد ولی برای سیال خورنده همان جنس جواب ندهد.

استنلس استیل در بسیاری از کاربردها استفاده می شود ولی حتی انتخاب گرید استیل هم باید بر اساس شرایط واقعی سرویس باشد.

در پروژه های حساس نباید فقط با شنیدن اسم «استیل» تصمیم گرفت.

جنس لوله ها، صفحات، پوسته، اتصالات و حتی گسکت ها باید با شرایط کاری هماهنگ باشد.

این قسمت یکی از جاهایی است که مشورت با سازنده با تجربه ارزش دارد.

قیمت مبدل حرارتی چگونه تعیین می شود؟

قیمت مبدل حرارتی یک عدد ثابت مثل قیمت یک قطعه آماده از بازار نیست.

چند عامل روی قیمت تاثیر دارد:

به همین دلیل اگر جایی دو قیمت برای یک «مبدل 100 کیلوواتی» دیدید نباید سریع نتیجه بگیرید که یکی گران فروش است.

ممکن است جنس و فشار و سطح انتقال حرارت و استاندارد ساخت دو تجهیز با هم فرق داشته باشد.

برای پروژه های پوسته و لوله می توانید قیمت را در مقاله ارزیابی اقتصادی مبدل حرارتی پوسته و لوله از دید فنی تر بررسی کنید.

برای خرید مبدل حرارتی چه اطلاعاتی به سازنده بدهیم؟

اگر بخواهم از دید کارگاهی بگویم این قسمت خیلی مهم است.

قبل از تماس با سازنده این اطلاعات را آماده کنید:

نوع سیال سمت اول

دبی سمت اول

دمای ورودی

دمای خروجی مورد نیاز

فشار کاری

افت فشار مجاز

نوع سیال سمت دوم

دبی سمت دوم

دمای ورودی و خروجی سمت دوم

جنس پیشنهادی در صورت مشخص بودن

محل نصب

نوع اتصال

شرایط محیطی

ساعت کارکرد سیستم

اگر سیال رسوب زا است حتما این موضوع را بگویید.

اگر سیال خورنده است هم حتما اعلام شود.

این اطلاعات باعث می شود سازنده به جای یک قیمت حدسی بتواند پیشنهاد فنی بدهد.

خرید از سازنده چه فرقی با خرید یک مبدل آماده دارد؟

در پروژه های ساده ممکن است یک تجهیز استاندارد جواب بدهد.

ولی وقتی ظرفیت و فشار و دما و جنس سیال خاص باشد معمولا بحث طراحی سفارشی جدی تر می شود.

در چنین شرایطی سازنده باید بتواند اطلاعات فرآیندی را بررسی کند و بر اساس آن مدل مناسب را پیشنهاد دهد.

اینجا فقط قیمت خرید مهم نیست.

باید ببینیم سازنده چه اطلاعاتی از پروژه می خواهد. چه محاسباتی انجام می دهد. چه متریالی پیشنهاد می کند. چه تست هایی انجام می شود و بعد از فروش چه خدماتی ارائه می شود.

این موارد روی هزینه واقعی پروژه اثر دارند.

آیا ارزان ترین مبدل بهترین انتخاب است؟

نه لزوما.

یک مبدل ارزان اگر بعدا باعث افت راندمان یا توقف خط یا تمیزکاری های مکرر شود ممکن است در مجموع هزینه بیشتری ایجاد کند.

از طرف دیگر گران ترین تجهیز هم لزوما بهترین انتخاب نیست.

باید ببینیم تجهیز برای چه شرایطی طراحی شده است.

برای همین مقایسه قیمت باید همراه با مقایسه مشخصات فنی انجام شود.

در پروژه صنعتی من معمولا اول مشخصات فنی را کنار هم می گذارم و بعد سراغ قیمت می روم.

این روش جلوی خیلی از اشتباهات خرید را می گیرد.

نقش سازنده در انتخاب مبدل حرارتی

سازنده خوب فقط نباید بگوید «این مدل را داریم».

باید سوال بپرسد.

دبی چقدر است؟

سیال چیست؟

دمای ورود و خروج چقدر است؟

فشار چقدر است؟

آیا سیال رسوب دارد؟

آیا امکان شستشو دارید؟

فضای نصب چقدر است؟

اتصالات چطور هستند؟

اگر این سوال ها پرسیده نشود احتمال اینکه تجهیز فقط بر اساس یک عدد ظرفیت انتخاب شود زیاد است.

در پروژه های صنعتی چنین روشی ریسک بالاتری دارد.

برای همین وقتی درباره انواع مبدل حرارتی صنعتی و راهنمای انتخاب صحبت می کنیم منظور فقط معرفی چند مدل نیست. موضوع اصلی این است که برای هر سرویس چه گزینه ای منطقی تر است.

انتخاب نهایی مبدل حرارتی باید چطور انجام شود؟

اگر بخواهیم کل موضوع را خیلی خلاصه کنیم مسیر انتخاب می شود:

سیال را مشخص کنید.

دما را مشخص کنید.

دبی را مشخص کنید.

فشار را مشخص کنید.

بار حرارتی را مشخص کنید.

افت فشار مجاز را مشخص کنید.

میزان رسوب و خوردگی را بررسی کنید.

فضای نصب را ببینید.

بعد چند نوع مبدل را مقایسه کنید.

بعد از این مرحله تازه می توان درباره قیمت و زمان ساخت و متریال تصمیم گرفت.

در بعضی پروژه ها ممکن است مبدل پوسته و لوله بهترین گزینه باشد.

در پروژه دیگری صفحه ای جواب بدهد.

در یک پروژه دیگر هواخنک منطقی تر باشد.

برای یک سرویس خاص هم ممکن است مبدل مارپیچ یا چند لوله ای انتخاب شود.

پس جواب درست از خود پروژه می آید نه از اسم یک مدل مبدل.

اگر برای خرید مبدل حرارتی اطلاعات پروژه را داشته باشیم

اگر اطلاعات فرآیندی کامل باشد کار خیلی ساده تر می شود.

مشخصات را می توان بررسی کرد و بر اساس آن ظرفیت و ساختار و متریال و نوع مبدل پیشنهاد داد.

برای نمونه اگر پروژه به مبدل پوسته و لوله نیاز داشته باشد می توان آرایش و تعداد پاس ها و جنس لوله و شرایط طراحی را جداگانه بررسی کرد.

اگر پروژه به مبدل صفحه ای نیاز داشته باشد نوع صفحه و گسکت و سطح انتقال حرارت اهمیت پیدا می کند.

اگر هم پروژه شرایط خاص داشته باشد ممکن است مدل سفارشی منطقی تر باشد.

در نهایت هدف این نیست که یک مبدل را صرفا ارزان بخریم.

هدف این است که تجهیزی بخریم که در شرایط واقعی پروژه درست کار کند و بعدا هزینه اضافه روی دست سیستم نگذارد.

مبدل حرارتی مناسب برای هر پروژه یک جواب از پیش آماده ندارد.

انتخاب باید از سیال و دما و فشار و دبی شروع شود و بعد به ظرفیت و افت فشار و جنس و شرایط نصب برسد.

بعد از این مرحله می توان بین مبدل پوسته و لوله و صفحه ای و هواخنک و مارپیچ و چند لوله ای و مدل های پره ای تصمیم گرفت.

اگر هدف خرید است بهتر است قبل از گرفتن قیمت مشخصات فنی کامل آماده باشد.

این کار باعث می شود قیمت ها واقعا قابل مقایسه باشند.

و یک نکته آخر از تجربه کارگاهی: اگر دو مبدل از بیرون شبیه هم باشند لزوما از نظر فنی یکی نیستند. چیزی که داخل تجهیز طراحی شده و جنس قطعات و سطح انتقال حرارت و شرایط کاری است که نتیجه نهایی را مشخص می کند.

برای همین در خرید صنعتی، مشخصات فنی را جلوتر از قیمت بگذارید. بعد قیمت را مقایسه کنید.

پرسش های متداول درباره انتخاب مبدل حرارتی بریا کاربردهای مختلف
