مبدل حرارتی پاستوریزاسیون یکی از تجهیزات کلیدی در صنایع غذایی و لبنی است که وظیفه کنترل دقیق دما و انتقال یکنواخت حرارت را در فرآیندهای حساس حرارتی بر عهده دارد. این مبدلها در مدلهای متداولی مانند U-Tube، صفحهای (Plate) و هواخنک طراحی و مطابق با استانداردهای بینالمللی ASME، ISO و FDA ساخته میشوند. در اکسرلند، مبدلهای حرارتی پاستوریزاسیون با متریالهایی نظیر استنلس استیل 304 و 316، تیتانیوم و آلومینیوم و با ظرفیتهای کاملاً سفارشی تولید میگردند. انتخاب صحیح مبدل حرارتی نقش مستقیمی در حفظ کیفیت محصول، کاهش مصرف انرژی و افزایش طول عمر تجهیزات خط تولید دارد.

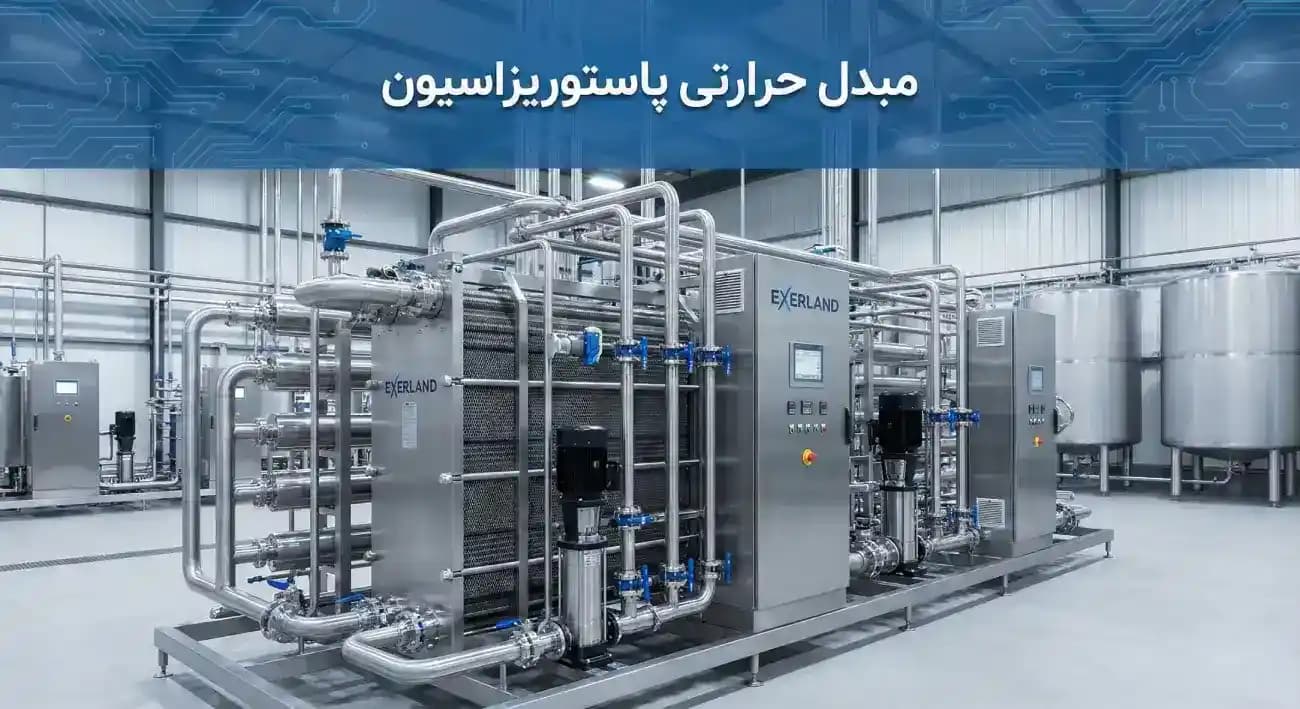

مبدل حرارتی پاستوریزاسیون چیست؟
مبدل حرارتی پاستوریزاسیون اکسرلند یکی از تجهیزات اصلی در فرآیندهای حرارتی صنایع غذایی و لبنی است که برای کنترل دقیق دما و انتقال ایمن حرارت در عملیات پاستوریزاسیون مایعاتی مانند شیر، آبمیوه و سایر فرآوردههای غذایی به کار میرود.
این مبدلها با طراحی مهندسیشده، دمای سیال را در بازهای مشخص و کنترلشده حفظ میکنند و با ایجاد انتقال حرارت یکنواخت، از شوک حرارتی و آسیب به ساختار محصول جلوگیری مینمایند. نتیجه این فرآیند، حفظ کیفیت تغذیهای، ویژگیهای میکروبیولوژیکی مطلوب و افزایش ایمنی محصول نهایی است.
عملکرد صحیح مبدل حرارتی پاستوریزاسیون علاوه بر تضمین کیفیت محصول، نقش مهمی در بهینهسازی مصرف انرژی و پایداری عملکرد خطوط تولید ایفا میکند.
توضیحات اولیه مبدل حرارتی برای صنعت پاستوریزاسیون:
با توجه به شرایط متنوع پاستوریزاسیون در صنایع غذایی و لبنی، انتخاب مبدل حرارتی نیازمند بررسی دقیق پارامترهای فنی و عملیاتی است. هر فرآیند، بسته به نوع محصول و الزامات بهداشتی، به مبدلی با مشخصات متفاوت نیاز دارد. به همین دلیل، مبدلهای حرارتی پاستوریزاسیون در مدلهای گوناگون طراحی و بهکار گرفته میشوند.
عوامل مؤثر در انتخاب نوع مبدل حرارتی پاستوریزاسیون
دمای کاری و بازه حرارتی مورد نیاز فرآیند
فشار عملیاتی سیستم و نوسانات آن
نوع محصول غذایی یا لبنی و حساسیت آن به حرارت
نیاز به راندمان حرارتی بالا یا کنترل دقیق دما
محدودیتهای مصرف آب، فضا و هزینههای نگهداری
بر اساس این عوامل، مبدلهای حرارتی پاستوریزاسیون در انواع مختلفی تولید میشوند که هر کدام برای شرایط خاصی مناسب هستند و عملکرد متفاوتی از نظر انتقال حرارت، مصرف انرژی و نگهداری دارند.

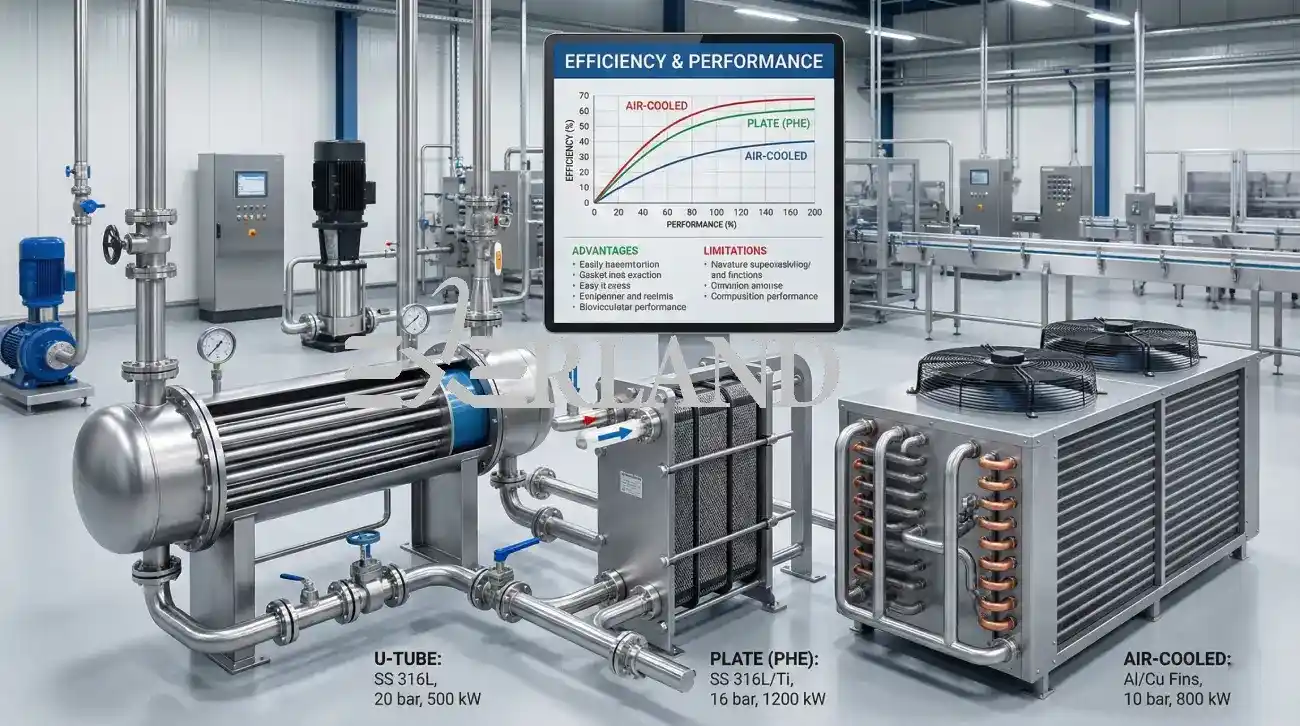

جدول مشخصات فنی مبدل حرارتی پاستوریزاسیون
جدول زیر یک نمای کلی و مهندسی از رایجترین انواع مبدل حرارتی مورد استفاده در فرآیند پاستوریزاسیون صنایع غذایی و لبنی ارائه میدهد. این مقایسه به انتخاب آگاهانه مبدل متناسب با ظرفیت تولید، فشار کاری و شرایط عملیاتی کمک میکند.
| قیمت حدودی | محدودیتها | مزایا | راندمان حرارتی | جنس اصلی | فشار کاری | ظرفیت (L/h) | نوع مبدل | مدل |
|---|---|---|---|---|---|---|---|---|
| سفارشی | حجم و فضای نصب بیشتر | تحمل فشار و دمای بالا | بالا | استیل 316 | 6–20 bar | 200–1000 | U-Tube | UTX-316 |
| سفارشی | محدودیت فشار و رسوبپذیری | راندمان حرارتی عالی، پاسخ سریع | بسیار بالا | استیل 304 | 4–15 bar | 100–800 | Plate | PTX-SS |
| سفارشی | راندمان کمتر نسبت به آبی | عدم نیاز به آب خنککننده | متوسط | آلومینیوم | 2–10 bar | 150–700 | هواخنک | ACX-Al |
توجه: قیمت نهایی مبدل حرارتی پاستوریزاسیون به پارامترهایی مانند ظرفیت واقعی، تعداد پاس، نوع اتصال، استاندارد بهداشتی و سفارشیسازی وابسته است و بهصورت دقیق پس از بررسی فرآیند اعلام میگردد.
چگونه از این جدول برای انتخاب مبدل استفاده کنیم؟
برای اینکه جدول واقعاً به درد بخورد، باید درست خوانده شود:
اگر فشار کاری بالا و شرایط سخت عملیاتی دارید → مبدل U-Tube انتخاب مطمئنتری است
اگر راندمان حرارتی و کنترل دقیق دما اولویت اصلی است → مبدل صفحهای (Plate) گزینه ایدهآل است
اگر مصرف آب محدود یا حذف مدار خنککننده مدنظر است → مبدل هواخنک کاربردیتر خواهد بود

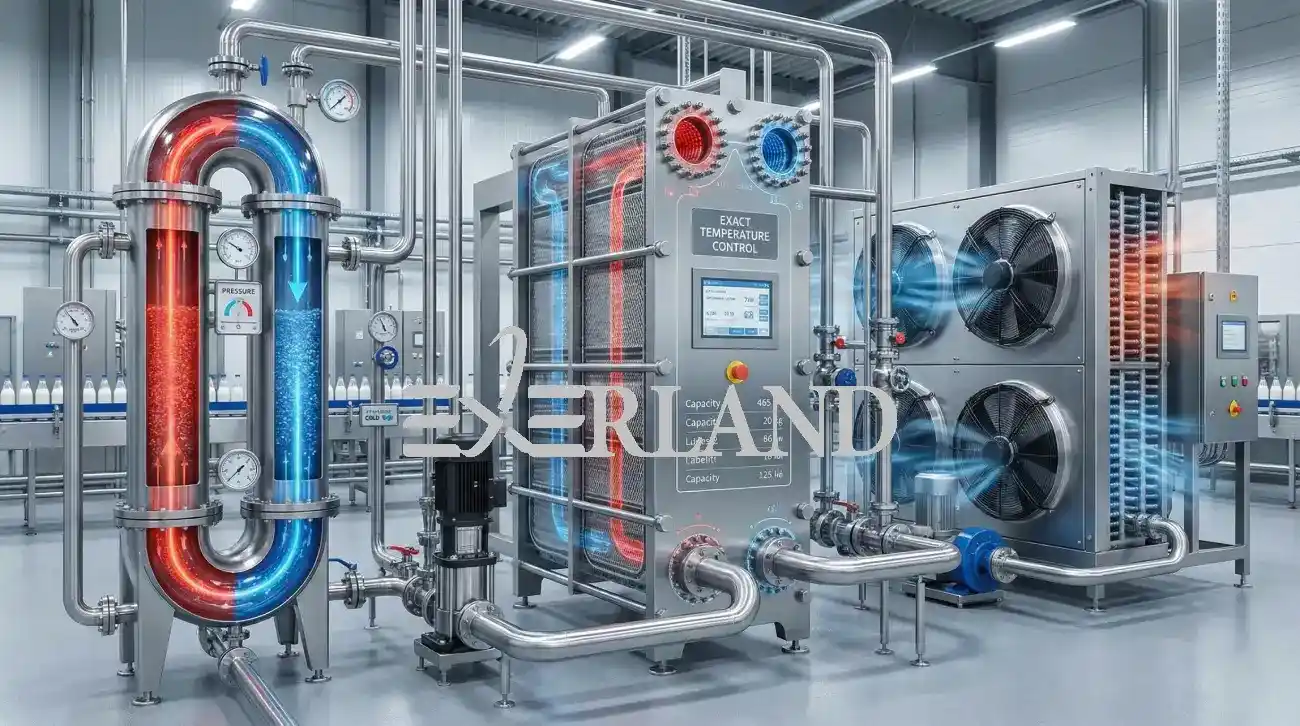

معرفی مدلهای مبدل پاستوریزاسیون – عملکرد، کاربرد و مزایا

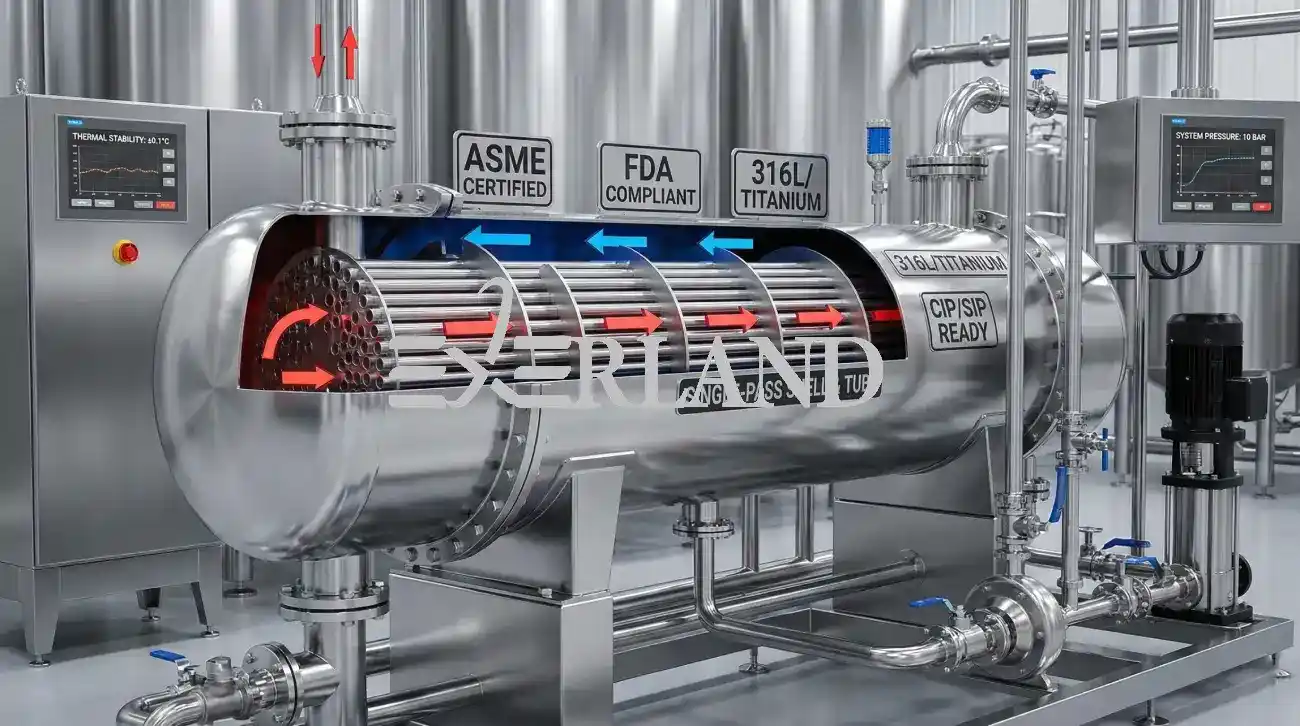

مبدل حرارتی پوسته و لوله و utube در پاستوریزاسیون

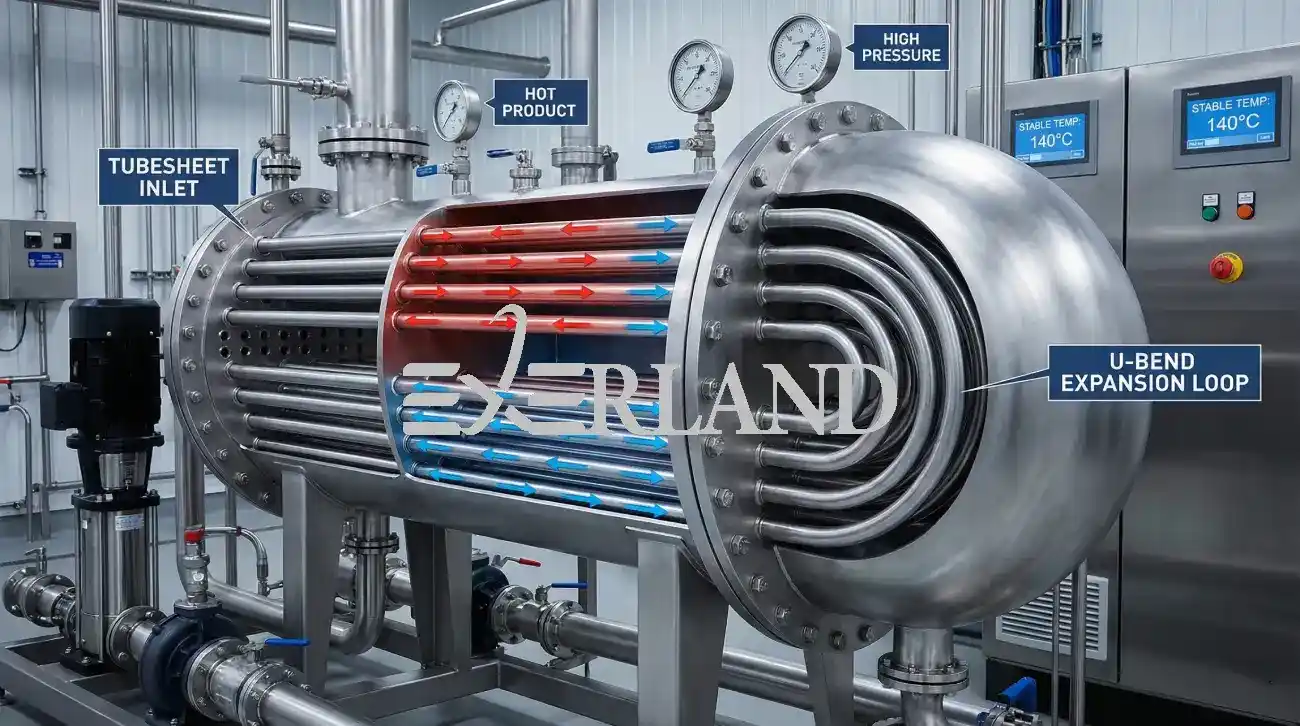

عملکرد مبدل حرارتی پوسته و لوله از نوع U-Tube در پاستوریزاسیون
در مبدل حرارتی U-Tube، لولهها به شکل U خم شدهاند تا بتوانند انبساط حرارتی را جذب کرده و شوکهای دمایی را کنترل کنند. این طراحی باعث میشود حتی در شرایط فشار و دمای بالا، انتقال حرارت پایدار و یکنواخت حفظ گردد و از آسیب به تجهیزات جلوگیری شود.
سیال گرم از داخل لولهها عبور میکند و با سیال خنکتر در اطراف لولهها حرارت مبادله میشود، که این فرآیند، راندمان مناسب و پایداری حرارتی را برای خطوط پاستوریزاسیون پیوسته فراهم میکند.
مزیت طراحی U-Tube این است که نیاز به اتصالات انعطافپذیر کمتر بوده و نگهداری سیستم سادهتر انجام میشود، ضمن اینکه طول عمر تجهیز افزایش مییابد.
برای اطلاعات بیشتر درباره مبدل حرارتی پوسته و لوله و کاربرد آن در خطوط پاستوریزاسیون، میتوانید با کارشناسان فنی اکسرلند تماس بگیرید یا مشخصات فنی کامل را از وبسایت دریافت کنید.
مزایای مبدل حرارتی U-Tube در پاستوریزاسیون
تحمل فشار و دمای بالا: مناسب فرآیندهای صنعتی با شرایط عملیاتی سخت.
مناسب فرآیندهای پیوسته: عملکرد پایدار در خطوط تولید مداوم.
طول عمر بالا و دوام مکانیکی: کاهش استهلاک و نگهداری سادهتر تجهیزات.
پایداری حرارتی یکنواخت: انتقال حرارت پایدار حتی در شرایط نوسان دما و فشار.
کاربرد مبدل حرارتی U-Tube در پاستوریزاسیون
پاستوریزاسیون شیر، آبمیوه و مایعات صنعتی: مناسب برای فرآیندهایی با فشار و دمای بالا که کنترل دقیق حرارت حیاتی است.
فرآیندهای CIP (Clean-in-Place) و استریلیزاسیون: قابلیت تحمل فشار و دماهای شدید، مناسب شستشو و استریل کردن تجهیزات بدون جدا کردن قطعات.
خطوط تولید حساس با نوسانات دمایی و فشار بالا: طراحی U-Tube اجازه میدهد انتقال حرارت پایدار حتی در شرایط سخت عملیاتی حفظ شود.
افزایش طول عمر تجهیزات و پایداری عملکرد: مقاومت مکانیکی و حرارتی بالا باعث کاهش استهلاک و نگهداری سادهتر میشود.
توضیحات فنی :
جنس لولهها: 316L، تیتانیوم
استاندارد طراحی: ASME Section VIII, FDA
قابلیت CIP برای تمیزکاری آسان
در کارخانه لبنی ، نصب U-Tube اکسرلند باعث بهبود راندمان حرارتی ۱۵٪ و کاهش ضایعات محصول ۱۰٪ شد.

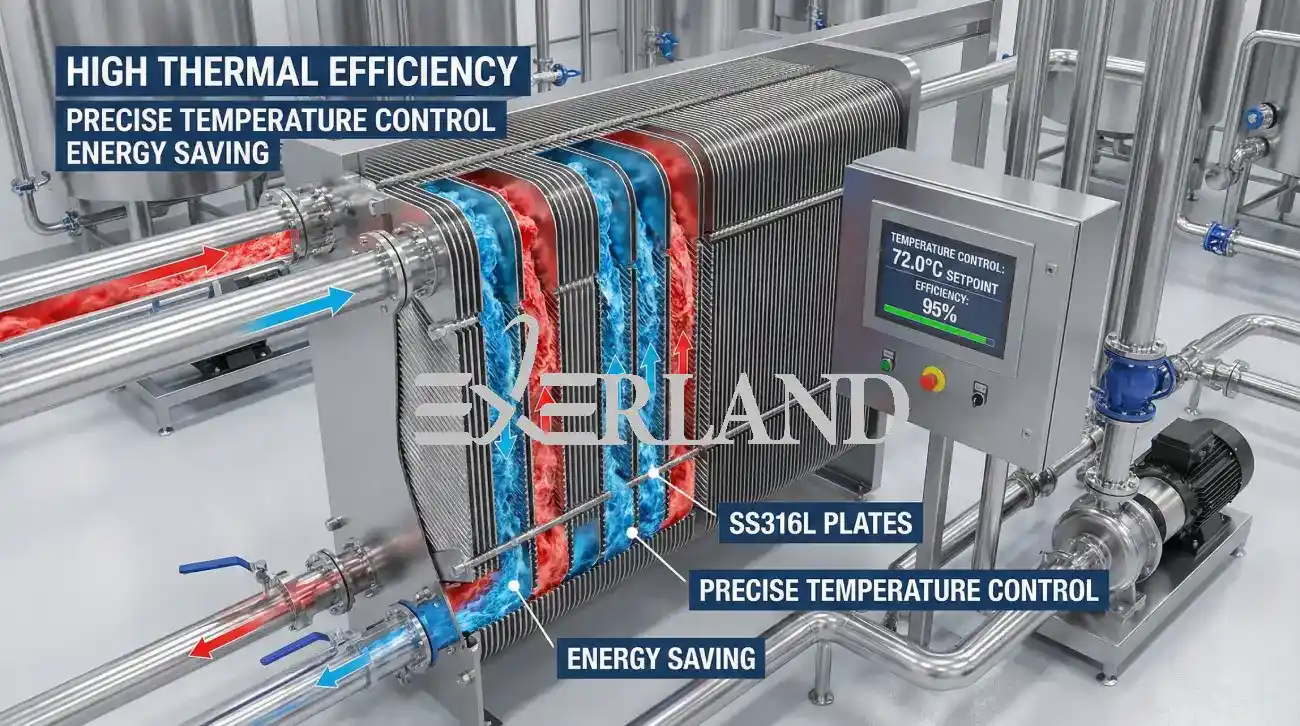

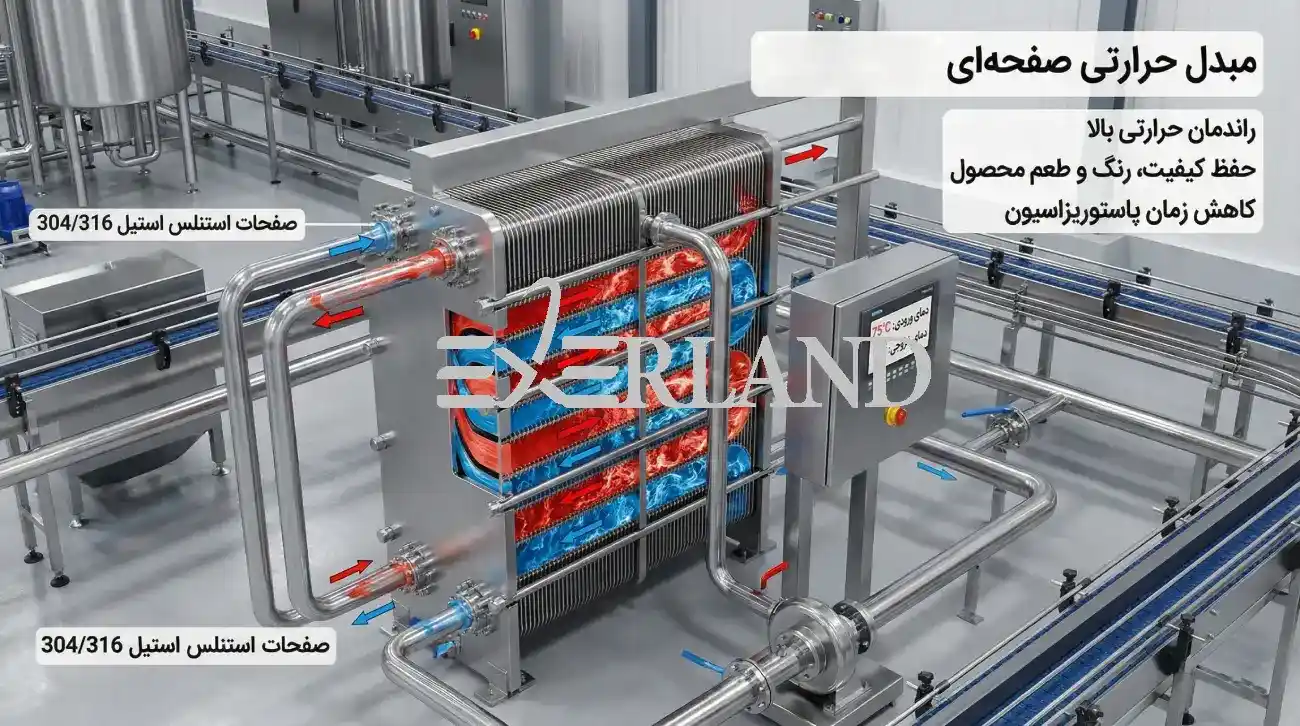

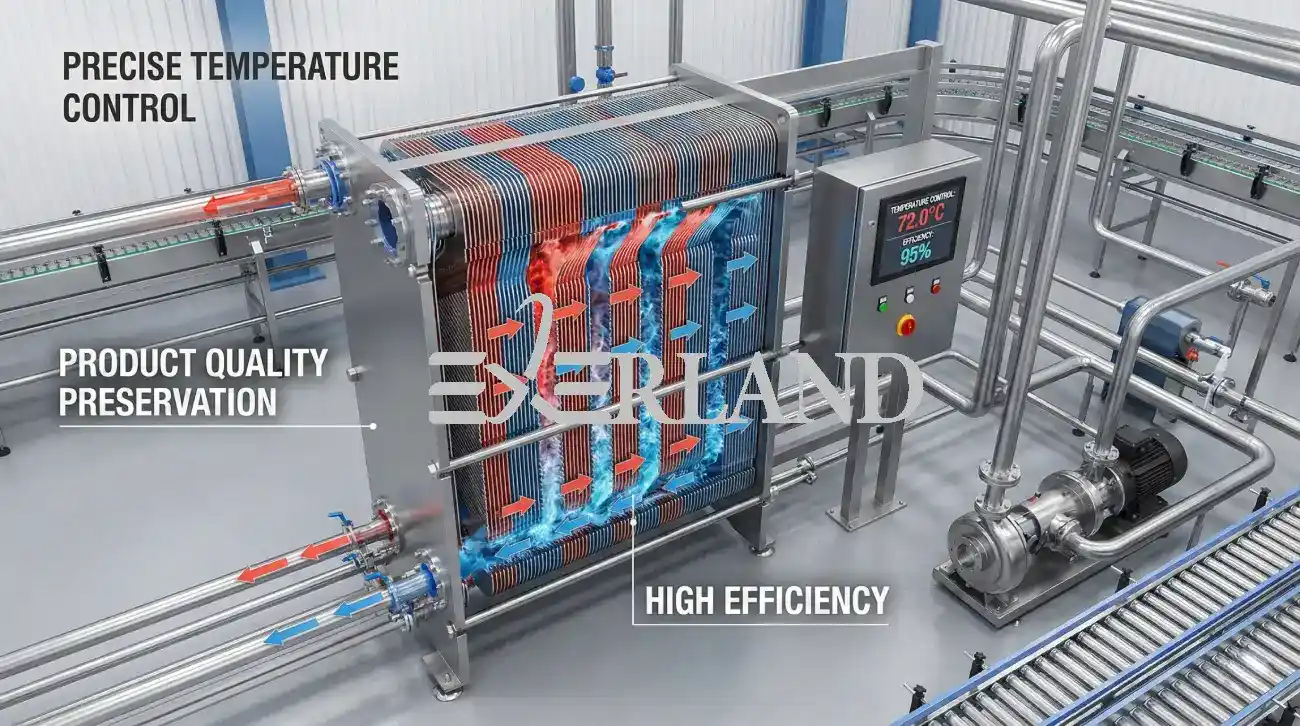

مبدل حرارتی Plate (صفحه ای) در صنعت پاستوریزاسیون
عملکرد مبدل حرارتی صفحهای در صنعت پاستوریزاسیون
مبدل حرارتی صفحهای (Plate Heat Exchanger) در صنعت پاستوریزاسیون بر پایه عبور سیالات از میان صفحات نازک فلزی با فاصله بسیار کم عمل میکند. این صفحات که معمولاً از استنلس استیل ساخته میشوند، سطح تماس گستردهای بین سیال گرم و سرد ایجاد میکنند و در نتیجه، انتقال حرارت با سرعت و یکنواختی بالایی انجام میشود.
فاصله کم بین صفحات باعث افزایش تلاطم جریان و کاهش مقاومت حرارتی میگردد که همین موضوع، راندمان حرارتی بسیار بالا و کنترل دقیق دما را در فرآیند پاستوریزاسیون تضمین میکند. به همین دلیل، مبدلهای صفحهای انتخابی مناسب برای خطوط پاستوریزاسیون پیوسته هستند که در آنها حفظ کیفیت محصول، پاسخ سریع به تغییرات دما و کاهش مصرف انرژی اهمیت بالایی دارد.
برای خرید مبدل حرارتی صفحهای واشردار با راندمان بالا و طراحی تخصصی برای پاستوریزاسیون، میتوانید از طریق وبسایت اکسرلند سفارش دهید و با کارشناسان ما برای انتخاب مناسبترین مدل مشاوره فنی دریافت کنید.
مزایای مبدل صفحه ای در صنعت پاستوریزاسیون:
راندمان حرارتی بسیار بالا و کنترل دقیق دما
نصب و نگهداری ساده و سریع
مناسب برای مایعات حساس و آسیبپذیر
کاربرد مبدل حرارتی صفحهای در صنعت پاستوریزاسیون
پاستوریزاسیون شیر و آبمیوه: مناسب برای فرآیندهای حرارتی مایعات حساس که نیاز به کنترل دقیق دما دارند.
خنکسازی سریع قبل از بستهبندی: انتقال حرارت یکنواخت و راندمان بالا باعث حفظ کیفیت و طعم محصول میشود.
خطوط تولید پیوسته و حجم بالا: قابلیت پاسخ سریع به تغییرات دما و جریان، مناسب خطوط صنعتی با ظرفیت تولید بالا.
حفظ ویژگیهای تغذیهای و میکروبیولوژیکی: طراحی صفحات باعث کاهش شوک حرارتی و حفظ خواص محصول میگردد.
با انتقال حرارت یکنواخت، راندمان بالا و حفظ کیفیت و خواص تغذیهای محصولات، این تجهیز گزینهای ایدهآل برای خطوط پاستوریزاسیون صنعتی است، معروف به مبدل حرارتی صفحهای بریز یا لحیمی.
توضیحات فنی:
جنس صفحات: 304/316
استاندارد طراحی: FDA, ISO, ASME
تعداد پاس بر اساس ظرفیت حرارتی و دبی سیال
استفاده از Plate اکسرلند در کارخانه آبمیوه باعث کاهش زمان پاستوریزاسیون ۲۰٪ و حفظ کیفیت طعم و رنگ محصول شد.

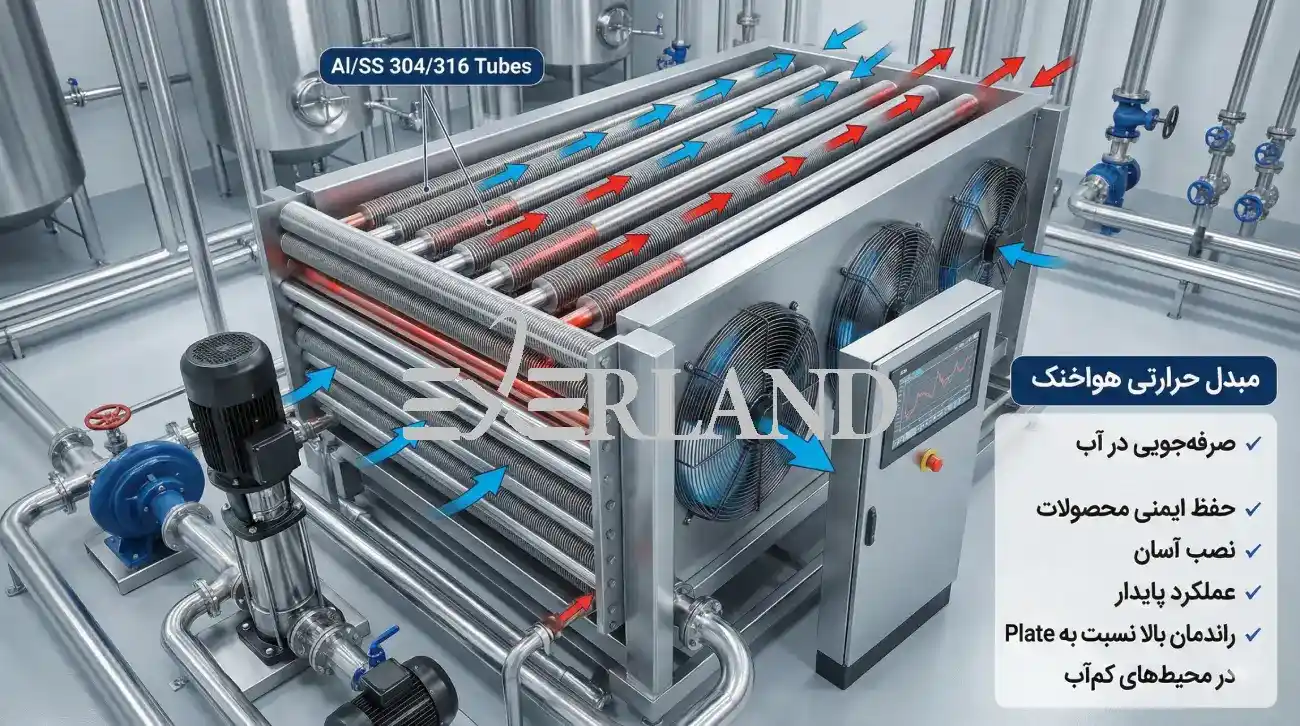

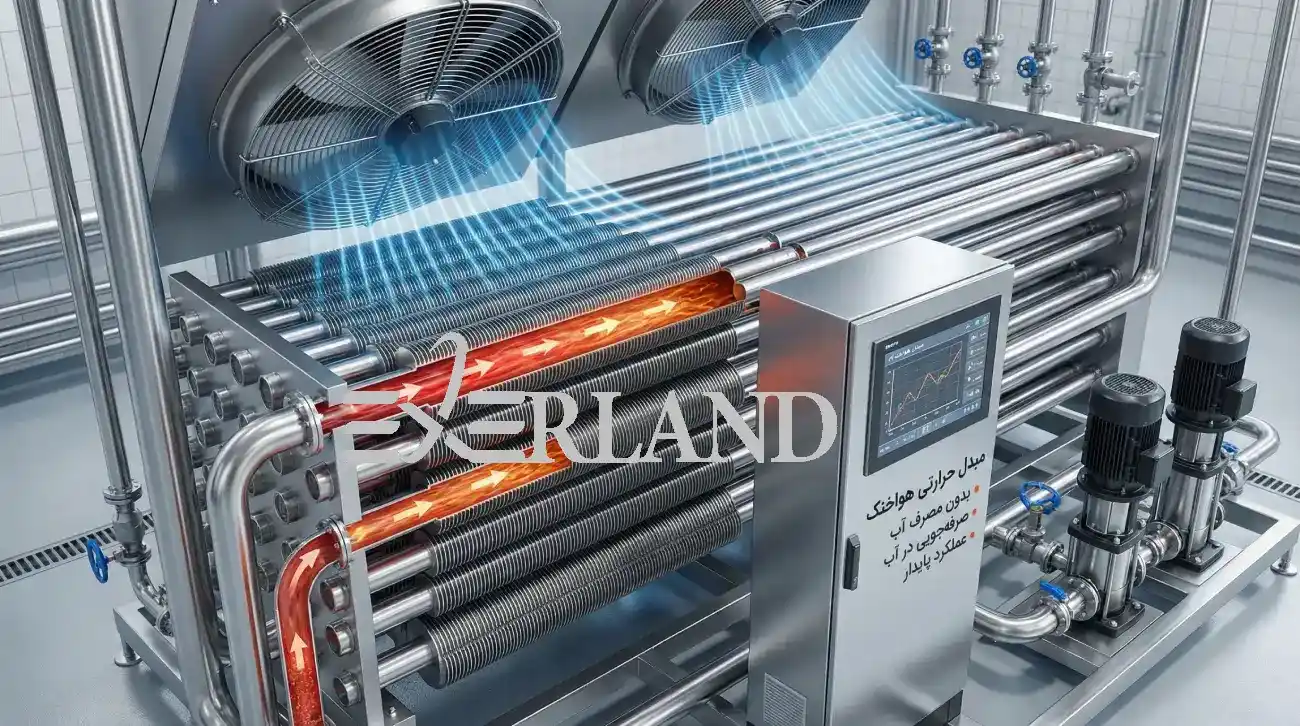

مبدل حرارتی هواخنک (Air Cooler) در صنعت پاستوریزاسیون
عملکردمبدل حرارتی هواخنک در پاستوریزاسیون:
در مبدل حرارتی هوا خنک ، سیال گرم از داخل تیوبها عبور میکند و حرارت خود را به جریان هوای محیط انتقال میدهد. این فرآیند بدون نیاز به مصرف آب خنککننده انجام میشود و باعث صرفهجویی قابل توجه در مصرف منابع آبی میگردد. جریان هوا معمولاً توسط فنهای صنعتی کنترل میشود تا انتقال حرارت یکنواخت و پایدار صورت گیرد.
این نوع مبدل به ویژه در خطوط پاستوریزاسیون با محدودیت منابع آب یا در محیطهایی که نگهداری سیستم آب خنککننده دشوار است، کاربرد دارد و عملکرد قابل اطمینان در دماهای متوسط ارائه میدهد.
مزایای مبدل حرارتی هواخنک در پاستوریزاسیون:
- صرفه جویی در مصرف آب: نیاز به آب خنککننده حذف شده و منابع آبی حفظ میشوند.
- مناسب محیطهای کمآب: ایدهآل برای خطوط تولید در مناطق با دسترسی محدود به آب.
- کاهش هزینههای عملیاتی: حذف سیستم آب خنککننده و نگهداری ساده باعث کاهش هزینههای انرژی و تعمیرات میشود.
- عملکرد پایدار در دماهای متوسط: انتقال حرارت یکنواخت حتی در شرایط محیطی متغیر.
- نصب و نگهداری آسان: طراحی ساده تیوبها و فنها فرآیند سرویسدهی را راحت میکند.
کاربرد مبدل حرارتی هواخنک در پاستوریزاسیون
پاستوریزاسیون مایعات در سیستمهای بسته: مناسب برای فرآیندهایی که امکان استفاده از آب خنککننده محدود است و حفظ سیال در محیط بسته ضروری است.
صنایع غذایی و دارویی کمآب: ایدهآل برای کارخانهها و خطوط تولید در مناطقی که دسترسی به آب محدود است یا مصرف آب باید به حداقل برسد.
خطوط تولید با الزامات بهداشتی سختگیرانه: با انتقال حرارت بدون تماس مستقیم آب، ریسک آلودگی کاهش یافته و ایمنی محصول افزایش مییابد.
کاربرد در محیطهای صنعتی با فضای محدود: نصب آسان و نیاز کمتر به تجهیزات جانبی باعث میشود در فضاهای محدود هم قابل استفاده باشد.
با امکان صرفهجویی در مصرف آب، نصب آسان و حفظ ایمنی محصولات، این تجهیز گزینهای ایدهآل برای فرآیندهای پاستوریزاسیون در محیطهای کمآب و خطوط صنعتی با فضای محدود است، معروف به مبدل حرارتی ایرکولر.
توضیحات فنی:
جنس تیوبها: آلومینیوم، 304/316
راندمان مبدل حرارتی نسبت به Plate کمی پایینتر، ولی برای صرفهجویی در آب ایدهآل

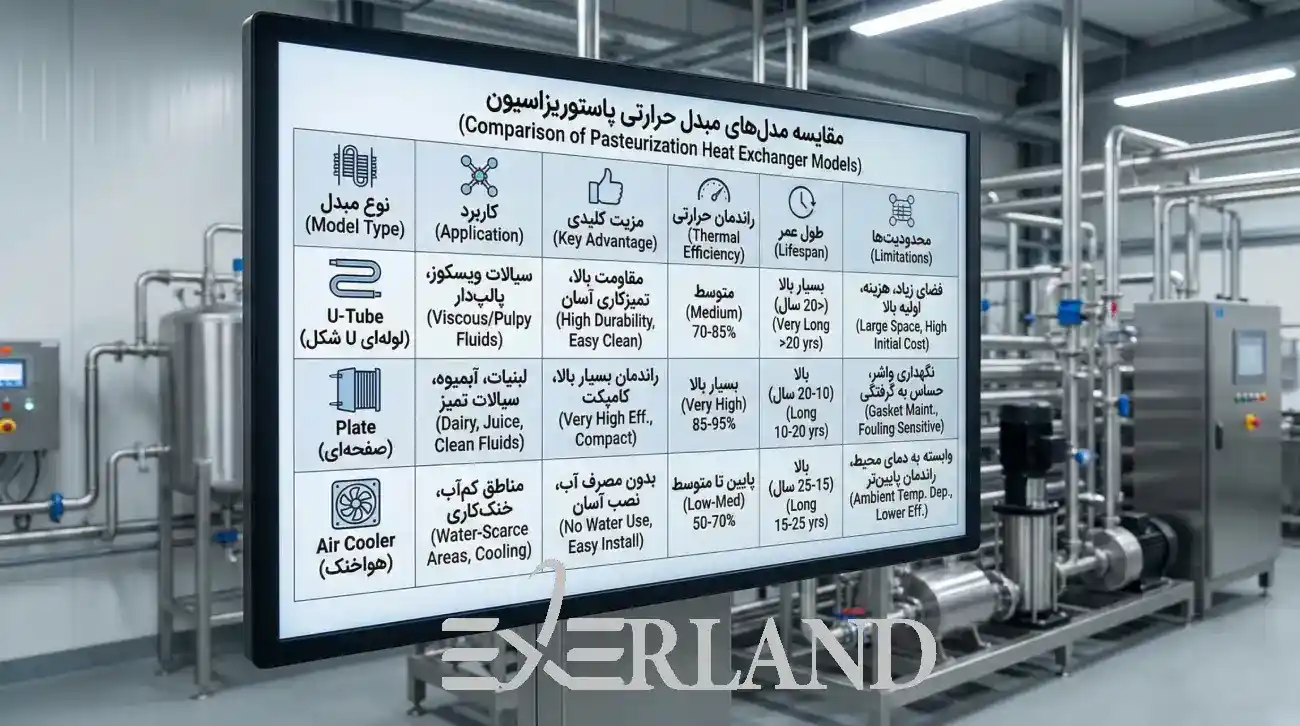

جدول مقایسه مدلهای مبدل حرارتی پاستوریزاسیون (Decision Table)
| قیمت حدودی | محدودیتها | طول عمر | راندمان حرارتی | مزیت کلیدی | کاربرد | نوع مبدل | مدل |
|---|---|---|---|---|---|---|---|
| متوسط | حجم و فضای نصب بیشتر، محدودیت راندمان نسبت به Plate | بلند | بالا | تحمل فشار و دمای بالا، مناسب خطوط پیوسته | پاستوریزاسیون شیر، آبمیوه و مایعات صنعتی | لولهای (U-Tube) | U-Tube 316 |
| متوسط | محدودیت فشار، رسوبپذیری بالاتر | متوسط | بسیار بالا | راندمان حرارتی بسیار بالا، پاسخ سریع به تغییرات دما | شیر و مایعات حساس | صفحهای (Plate Heat Exchanger) | Plate 304 |
| متوسط | راندمان کمتر نسبت به مبدلهای آبی، محدودیت دما | بلند | متوسط | صرفهجویی قابل توجه در مصرف آب، نصب و نگهداری آسان | محیطهای کمآب و خطوط بدون آب خنککننده | هواخنک | Air Cooler |
نکات فنی برای انتخاب مبدل مناسب:
خطوط با فشار و دمای بالا: مبدل حرارتی پوسته و لوله U-Tube بهترین گزینه است.خطوط با نیاز به راندمان بالا و کنترل دقیق دما → Plate انتخاب ایدهآل است.
محیطهای کمآب یا محدودیت مصرف آب → Air Cooler مناسبترین گزینه است.
طول عمر و دوام تجهیزات به جنس مبدل و طراحی پاسها و صفحات بستگی دارد.
قیمت نهایی به ظرفیت، تعداد پاس، نوع استاندارد و سفارشیسازی وابسته است.

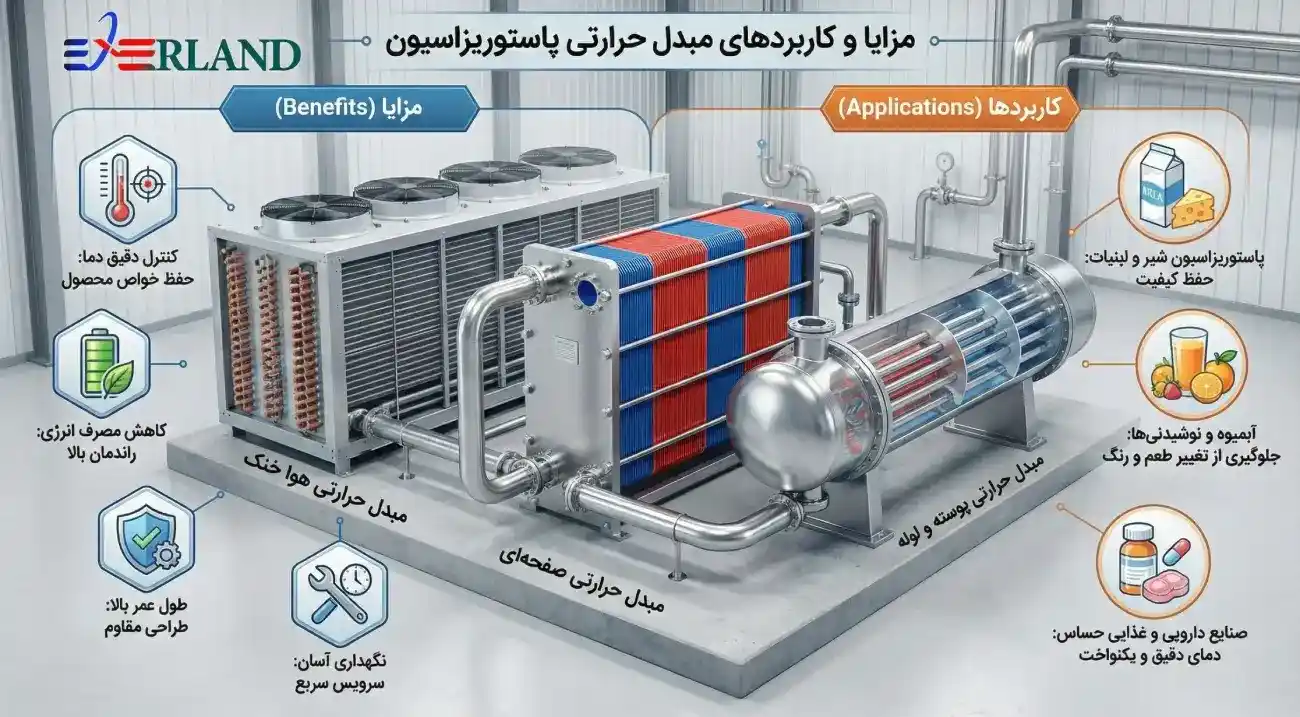

مزایا و کاربردهای مبدل حرارتی پاستوریزاسیون
مزایا
کنترل دقیق دما: حفظ بازه حرارتی مشخص برای محافظت از خواص محصول.کاهش مصرف انرژی: راندمان حرارتی بالا و انتقال یکنواخت حرارت.
طول عمر بالا: طراحی مقاوم و متریال با دوام بالا.
نگهداری آسان: دسترسی ساده به قطعات و سرویس سریع.
سازگاری با استانداردهای غذایی و FDA: اطمینان از ایمنی و رعایت بهداشت مواد غذایی.
این مزایا و کاربردها بهصورت ویژه در مبدل حرارتی لوله مارپیچ قابل مشاهده و بهرهبرداری است.
کاربردها
پاستوریزاسیون شیر و لبنیات: حفظ کیفیت تغذیهای و میکروبیولوژیکی محصول.
آبمیوه و نوشیدنیها: کنترل دقیق حرارت و جلوگیری از تغییر طعم و رنگ محصول.
صنایع دارویی و غذایی حساس: مناسب فرآیندهایی که دمای دقیق و یکنواخت برای محصول حیاتی است.
این کاربردها بهصورت ویژه در مبدل حرارتی پوسته و لوله تک پاس قابل استفاده و بهرهبرداری هستند.

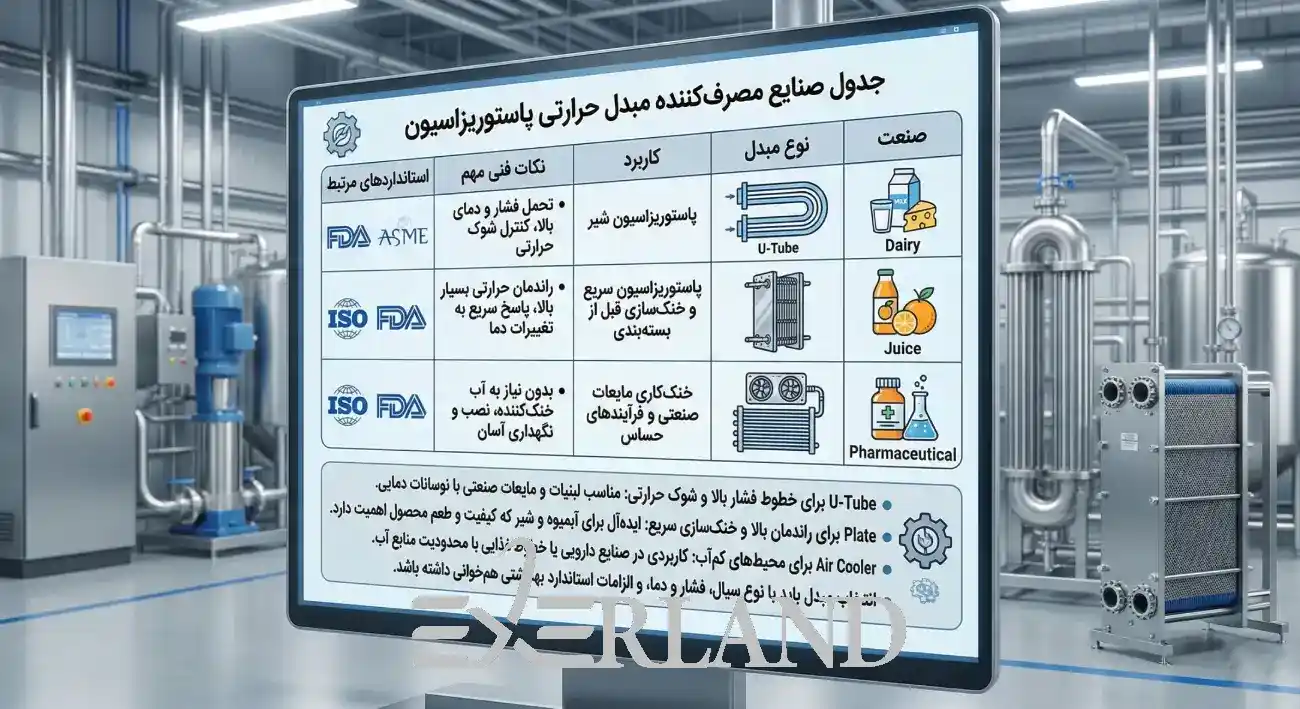

جدول صنایع مصرفکننده مبدل حرارتی پاستوریزاسیون
| استانداردهای مرتبط | نکات فنی مهم | کاربرد | نوع مبدل | صنعت |
|---|---|---|---|---|
| FDA, ASME | تحمل فشار و دمای بالا، کنترل شوک حرارتی | پاستوریزاسیون شیر | U-Tube | لبنیات |
| ISO, FDA | راندمان حرارتی بسیار بالا، پاسخ سریع به تغییرات دما | پاستوریزاسیون سریع و خنکسازی قبل از بستهبندی | Plate | آبمیوه |
| ISO, FDA | بدون نیاز به آب خنککننده، نصب و نگهداری آسان | خنککاری مایعات صنعتی و فرآیندهای حساس | Air Cooler | دارویی |
Plate برای راندمان بالا و خنکسازی سریع: ایدهآل برای آبمیوه و شیر که کیفیت و طعم محصول اهمیت دارد.
Air Cooler برای محیطهای کمآب: کاربردی در صنایع دارویی یا خطوط غذایی با محدودیت منابع آب.
انتخاب مبدل باید با نوع سیال، فشار و دما، و الزامات استاندارد بهداشتی همخوانی داشته باشد.
انتخاب مبدل باید با نوع سیال، فشار و دما، و الزامات استاندارد بهداشتی همخوانی داشته باشد، مانند مبدل حرارتی فین تیوب.

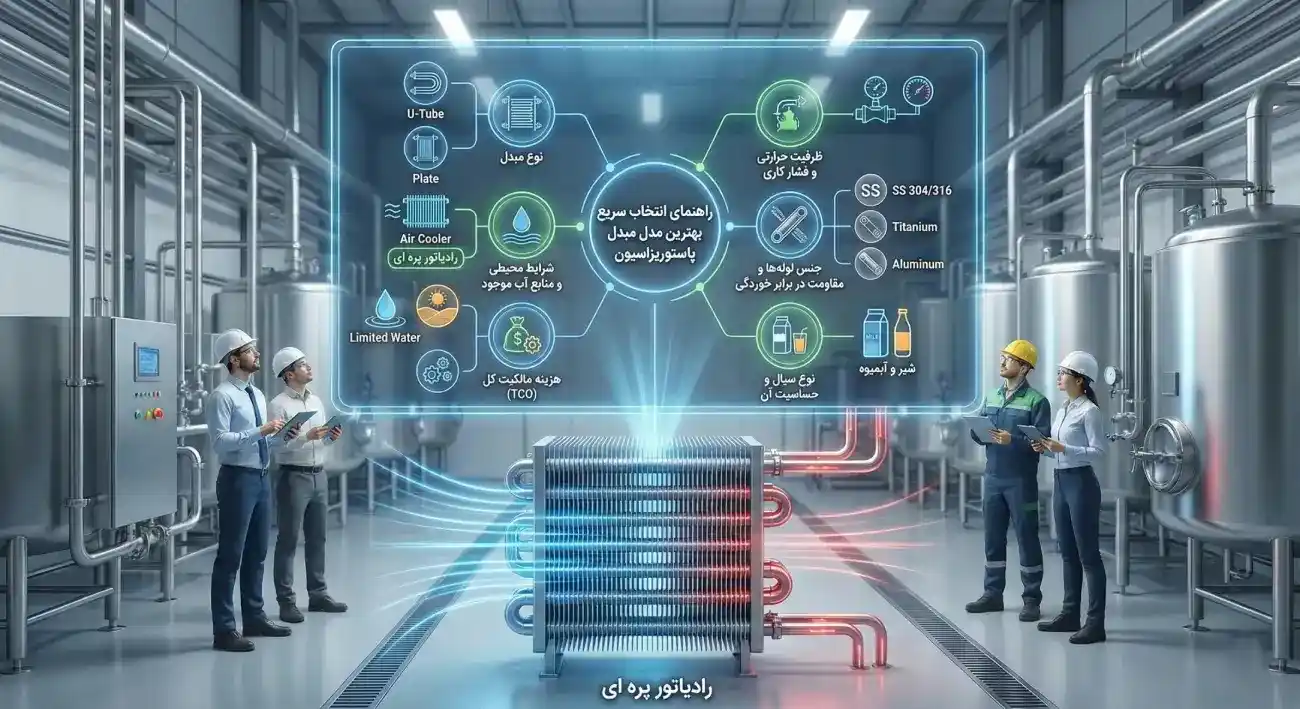

راهنمای انتخاب سریع بهترین مدل مبدل پاستوریزاسیون
برای انتخاب مناسبترین مبدل حرارتی در فرآیند پاستوریزاسیون، چند پارامتر کلیدی باید مورد بررسی قرار گیرد:
U-Tube: مناسب فرآیندهای فشار و دمای بالا.
Plate: راندمان حرارتی بسیار بالا و پاسخ سریع به تغییرات دما.
Air Cooler: مناسب محیطهای کمآب و خطوط بدون مدار آب خنککننده.
انتخاب مبدل باید با دبی سیال و فشار عملیاتی خط تولید همخوانی داشته باشد.
استنلس استیل 304/316، تیتانیوم و آلومینیوم معمولترین انتخابها هستند که دوام و طول عمر تجهیزات را تضمین میکنند.
مایعات حساس مانند شیر و آبمیوه نیاز به کنترل دقیق دما و انتقال حرارت یکنواخت دارند.
اگر دسترسی به آب محدود است، Air Cooler گزینه مناسبی خواهد بود.
شامل هزینه خرید، نصب، نگهداری، مصرف انرژی و طول عمر تجهیزات.
این نکات فنی بهصورت ویژه در مبدل حرارتی رادیاتور پره ای قابل اجرا و بهرهبرداری است.
برای طراحی اختصاصی و مشاوره مهندسی، با تیم تخصصی اکسرلند تماس بگیرید.
چرا خرید مبدل حرارتی پاستوریزاسیون از اکسرلند؟
طراحی سفارشی و استاندارد: تولید مطابق استانداردهای بینالمللی FDA، ASME و ISO برای اطمینان از ایمنی و کیفیت محصول.تیم مهندسی متخصص: تجربه و دانش فنی در صنایع غذایی و لبنی برای ارائه راهکارهای بهینه.
تجربه پروژههای بزرگ پاستوریزاسیون: اجرای موفق خطوط تولید صنعتی با ظرفیتهای مختلف.
تست و تضمین کیفیت: انجام آزمون فشار، نشتی و ارزیابی کامل عملکرد قبل از تحویل.
خدمات سریع و پشتیبانی مهندسی: پاسخگویی تخصصی در مراحل طراحی، نصب و راهاندازی.
