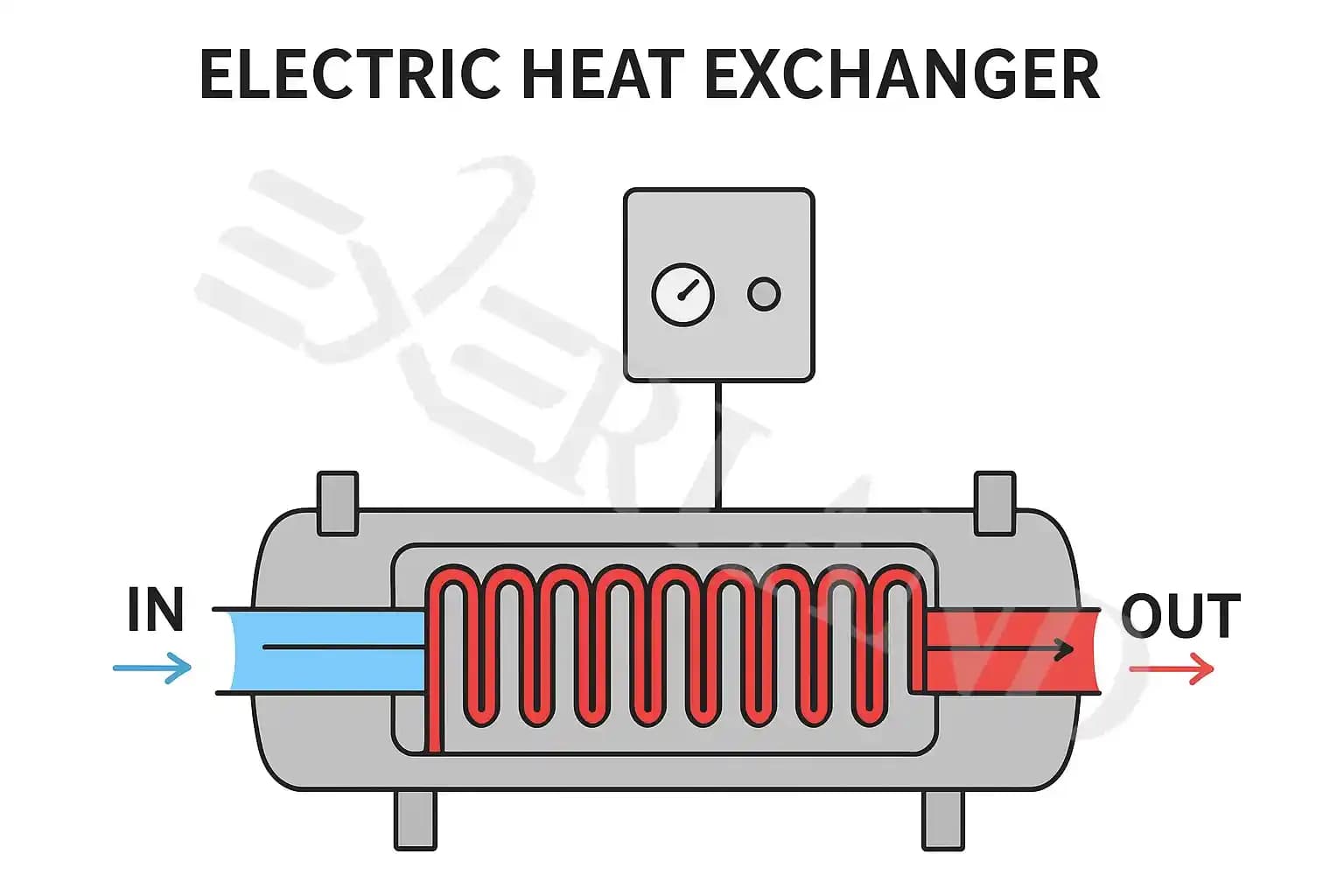

تحلیل اقتصادی و فنی مبدل حرارتی الکتریکی در کاربردهای صنعتی

چرا مبدل حرارتی الکتریکی در صنعت جدی گرفته شده است؟

در بسیاری از پروژه‌های صنعتی، مخصوصاً در خطوط تولید پیوسته، پالایشگاه‌ها، صنایع غذایی، داروسازی، پتروشیمی، صنایع شیمیایی و حتی نیروگاه‌ها، موضوع «تأمین گرما» همیشه یکی از گلوگاه‌های طراحی است. سیستم‌های سنتی گرمایش معمولاً بر پایه بویلر بخار، مشعل گازی، دیگ آب‌گرم یا روغن داغ هستند؛ اما این سیستم‌ها علاوه بر پیچیدگی بهره‌برداری، هزینه‌های نگهداری، ریسک‌های ایمنی و وابستگی به سوخت فسیلی، یک مشکل جدی دارند: کنترل‌پذیری دقیق و سرعت پاسخ پایین.

اینجاست که مفهوم «مبدل حرارتی الکتریکی» یا Electric Heat Exchanger وارد بازی می‌شود. برخلاف هیترهای معمولی که صرفاً مقاومت الکتریکی را داخل یک مخزن قرار می‌دهند، مبدل حرارتی الکتریکی در واقع یک تجهیز مهندسی‌شده است که گرمایش را با راندمان بالا و انتقال حرارت کنترل‌شده به سیال فرآیندی انجام می‌دهد.

این تجهیز در برخی صنایع با نام‌های دیگری هم شناخته می‌شود، مثل:

• هیتر الکتریکی صنعتی
• گرم‌کن الکتریکی خطی (Inline Electric Heater)
• مبدل گرمایی المنتی
• هیتر الکتریکی آب یا روغن
• سیستم گرمایش الکتریکی فرآیندی

در سال‌های اخیر، به دلیل سیاست‌های کاهش آلایندگی، حذف مشعل‌های گازی در بعضی مناطق صنعتی، رشد انرژی‌های تجدیدپذیر، و نیاز به کنترل دقیق‌تر دما، استفاده از این سیستم‌ها افزایش پیدا کرده است.

تعریف دقیق مبدل حرارتی الکتریکی

مبدل حرارتی الکتریکی تجهیزی است که انرژی الکتریکی را از طریق المنت یا هیترهای مقاومتی به انرژی گرمایی تبدیل کرده و سپس این گرما را به یک سیال (آب، روغن، گلیکول، هوا یا سیالات شیمیایی) منتقل می‌کند.در مبدل حرارتی اسپیرال، سیالات در مسیرهای مارپیچی حرکت می‌کنند که باعث افزایش تلاطم، بهبود انتقال حرارت و کاهش رسوب‌گیری می‌شود.

نکته کلیدی اینجاست که در این سیستم، «المنت فقط تولیدکننده گرماست» و طراحی واقعی روی این موارد متمرکز می‌شود:

• نرخ انتقال حرارت به سیال
• سطح تبادل حرارتی
• کنترل دما و جلوگیری از Hot Spot
• افت فشار مجاز در مسیر جریان
• جلوگیری از تشکیل رسوب یا کک (Fouling & Coking)
• ایمنی الکتریکی و حفاظت حرارتی

بنابراین وقتی از مبدل حرارتی الکتریکی صحبت می‌کنیم، منظور یک تجهیز استاندارد صنعتی است، نه یک هیتر ساده آزمایشگاهی.

کاربردهای صنعتی مبدل حرارتی الکتریکی

در صنایع، مبدل حرارتی الکتریکی زمانی انتخاب می‌شود که یکی از شرایط زیر وجود داشته باشد:

گرمایش سیالات حساس به آلودگی

در داروسازی و صنایع غذایی، بخار یا شعله مستقیم ممکن است باعث آلودگی یا تغییر خواص محصول شود. گرمایش الکتریکی، تمیزتر و قابل‌کنترل‌تر است.

نیاز به کنترل دقیق دما (±1°C یا کمتر)

در راکتورهای شیمیایی یا خطوط تولید پلیمر، حتی چند درجه خطا می‌تواند باعث افت کیفیت یا تولید محصول خارج از استاندارد شود.

عدم دسترسی پایدار به گاز یا بخار

بسیاری از سایت‌های صنعتی کوچک یا مناطق دورافتاده دسترسی مطمئن به شبکه گاز ندارند.

 نیاز به سیستم گرمایش سریع و ماژولار

هیترهای الکتریکی در زمان راه‌اندازی سریع‌تر از سیستم‌های بویلری هستند و می‌توانند به صورت ماژول اضافه شوند.

 پروژه‌های کاهش آلایندگی و حذف مشعل

در صنایع مدرن، مخصوصاً پروژه‌های ESG، حذف CO₂ و NOx اهمیت دارد. گرمایش الکتریکی اگر با برق تجدیدپذیر ترکیب شود، یک گزینه بسیار جذاب است.

مزایا و معایب مبدل حرارتی الکتریکی

مزایای فنی (Technical Advantages)

• راندمان تبدیل انرژی نزدیک به ۹۵ تا ۹۹ درصد (در نقطه مصرف)
• کنترل دقیق توان خروجی با SSR و Thyristor
• پاسخ سریع به تغییرات بار حرارتی
• عدم نیاز به دودکش، مشعل، گازسوز یا تجهیزات احتراق
• کاهش هزینه‌های مربوط به تست‌های دوره‌ای دیگ بخار
• قابلیت نصب در خطوط تولید کوچک و متوسط

چالش‌ها و محدودیت‌های مبدل حرارتی الکتریکی

• هزینه برق معمولاً بیشتر از گاز (بسته به تعرفه صنعتی)
• نیاز به تابلو برق قدرت و ظرفیت مناسب شبکه
• محدودیت در توان‌های خیلی بالا (چندین مگاوات) مگر با طراحی خاص
• حساسیت به رسوب در سیالات سختی بالا
• در صورت طراحی غلط، احتمال Hot Spot و سوختن المنت‌ها

این بخش مهم است چون بسیاری از متن‌های اینترنتی فقط مزایا را می‌گویند، اما در پروژه واقعی صنعتی، تصمیم‌گیری بدون دیدن چالش‌ها یعنی شکست در بهره‌برداری.

مزایای مبدل حرارتی الکتریکی شامل راندمان بالا، کنترل دقیق دما، پاسخ سریع و حذف تجهیزات احتراقی است، اما محدودیت‌هایی مثل هزینه برق، نیاز به زیرساخت قدرت و حساسیت به رسوب نیز دارد.

در مقایسه، مبدل حرارتی پوسته و لوله تک پاس بیشتر در شرایطی استفاده می‌شود که توان بالا و قابلیت اطمینان صنعتی مهم باشد، ولی کنترل حرارتی آن نسبت به سیستم‌های الکتریکی کندتر است.

اجزای اصلی مبدل حرارتی الکتریکی صنعتی

یک مبدل حرارتی الکتریکی صنعتی معمولاً از اجزای زیر تشکیل می‌شود:

المنت یا هیتر کارتریجی (Heating Element)

المنت‌ها می‌توانند Incoloy، Stainless Steel 316 یا حتی تیتانیوم باشند (برای محیط‌های خورنده).

محفظه فشار (Pressure Vessel / Shell)

بدنه باید طبق استانداردهای فشار طراحی شود، مخصوصاً اگر سیال تحت فشار باشد (مثلاً روغن داغ یا آب تحت فشار).

 سیستم کنترل دما

کنترلر PID، ترموکوپل نوع K یا PT100 و ماژول کنترل توان (Thyristor/SSR).

سنسورهای ایمنی

ترموستات حد بالا (High Limit)، سنسور جریان، و حفاظت در برابر Dry Run.

عایق حرارتی و کاهش تلفات

عایق پشم سنگ یا سرامیکی برای جلوگیری از اتلاف انرژی و افزایش راندمان.

ساختار مبدل حرارتی الکتریکی شامل المنت‌های حرارتی، بدنه تحت فشار، سیستم کنترل دما (PID و سنسورها)، حفاظت‌های ایمنی و عایق حرارتی است.

در مقابل، مبدل حرارتی پوسته و لوله از مجموعه‌ای از لوله‌ها داخل یک پوسته تشکیل شده که تبادل حرارت بین دو سیال را بدون استفاده از المنت و با جریان سیال انجام می‌دهد.

محاسبات پایه طراحی مبدل حرارتی الکتریکی

محاسبه توان گرمایشی مورد نیاز

 توان گرمایی مورد نیاز برای گرم کردن سیال

Q = m_dot × Cp × (T_out - T_in)

Q: توان حرارتی (W)
m_dot: دبی جرمی (kg/s)
Cp: گرمای ویژه سیال (J/kg.K)
T_out: دمای خروجی (°C)
T_in: دمای ورودی (°C)

این فرمول اولین قدم طراحی است. اما نکته مهم این است که در صنعت، این مقدار را همیشه با ضریب اطمینان در نظر می‌گیرند، چون تلفات و شرایط واقعی باعث اختلاف می‌شود.

بیشتر بخوانید:فناوری مبدل های فین تیوب؛ هسته اصلی بهبود راندمان در سیستم های هواخنک

محاسبه توان الکتریکی مورد نیاز با راندمان

توان الکتریکی مورد نیاز

P_elec = Q / η

P_elec: توان الکتریکی مورد نیاز (W)
Q: توان حرارتی مورد نیاز (W)
η: راندمان سیستم (معمولاً بین 0.95 تا 0.99)

در پروژه‌های واقعی، اگر عایق ضعیف باشد یا شرایط محیطی سخت باشد، راندمان کاهش پیدا می‌کند.

تحلیل افت فشار در مبدل حرارتی الکتریکی

یکی از مشکلات رایج در انتخاب هیتر خطی یا مبدل حرارتی الکتریکی این است که طراح فقط به توان حرارتی توجه می‌کند، اما افت فشار را لحاظ نمی‌کند.در تحلیل افت فشار در مبدل حرارتی الکتریکی، یکی از خطاهای رایج این است که طراح فقط توان حرارتی را در نظر می‌گیرد و افت فشار مسیر جریان سیال را نادیده می‌گیرد.در همین راستا، در مبدل حرارتی پوسته و لوله دو پاس به دلیل افزایش مسیر حرکت سیال در لوله‌ها، افت فشار به‌صورت محسوسی بیشتر از حالت تک‌پاس است و باید در طراحی دقیقاً محاسبه و کنترل شود.

افت فشار بیش از حد می‌تواند باعث شود:

• پمپ خارج از محدوده کاری کار کند
• کاویتاسیون رخ دهد
• دبی واقعی کمتر از مقدار طراحی شود
• دمای خروجی به مقدار هدف نرسد

در سیستم‌های HVAC صنعتی، این موضوع حتی می‌تواند باعث ناپایداری در کنترل چیلر تراکمی یا بویلر کمکی شود.

فرمول ساده افت فشار در مسیر جریان:

 افت فشار در مسیر جریان (فرمول دارسی-ویسباخ)

ΔP = f × (L/D) × (ρ × V² / 2)

ΔP: افت فشار (Pa)
f: ضریب اصطکاک
L: طول مسیر (m)
D: قطر هیدرولیکی (m)
ρ: چگالی سیال (kg/m³)
V: سرعت سیال (m/s)

در انتخاب مبدل حرارتی الکتریکی، اگر طراحی داخلی باعث افزایش سرعت جریان شود، افت فشار بالا می‌رود و این یعنی افزایش هزینه پمپاژ و کاهش راندمان کل سیستم.

تحلیل اقتصادی اولیه مبدل حرارتی الکتریکی

این سوالی است که هر کارفرما می‌پرسد: «اگر گاز ارزون‌تره، چرا هیتر الکتریکی؟»

جواب مهندسی این است: صرفه اقتصادی فقط قیمت انرژی نیست. بلکه باید هزینه کل مالکیت (Total Cost of Ownership) را حساب کرد.

در بسیاری از صنایع، موارد زیر باعث می‌شود گرمایش الکتریکی توجیه پیدا کند:

• حذف هزینه تعمیرات مشعل و دیگ بخار
• حذف هزینه تست‌های دوره‌ای تجهیزات احتراقی
• کاهش هزینه نیروی انسانی بهره‌برداری
• کاهش توقف خط تولید به دلیل خرابی سیستم بخار
• افزایش کیفیت محصول به دلیل کنترل دقیق دما

برای محاسبه هزینه مصرف برق:

هزینه انرژی الکتریکی مصرفی

Cost = P(kW) × t(h) × Tariff

Cost: هزینه انرژی
P: توان مصرفی (kW)
t: زمان کارکرد (h)
Tariff: تعرفه برق صنعتی (ریال یا تومان به ازای kWh)

در واقع یک مهندس حرفه‌ای باید مقایسه کند:

• هزینه گاز + هزینه تعمیرات + هزینه نیروی انسانی + هزینه توقف تولید
  در مقابل
• هزینه برق + هزینه نگهداری تابلو و المنت + هزینه قطعات یدکی

مقایسه فنی سیستم گرمایش الکتریکی با بویلر و مشعل

بیشتر بخوانید: بررسی جامع انواع مبدل های حرارتی و نقش آن‌ها در فرآیندهای صنعتی

طراحی مهندسی مبدل حرارتی الکتریکی در صنعت

بسیاری از پروژه‌ها در مرحله خرید یا طراحی، مبدل حرارتی الکتریکی را صرفاً بر اساس «توان مورد نیاز» انتخاب می‌کنند. مثلاً می‌گویند ما برای گرم کردن روغن به ۲۰۰ کیلووات هیتر نیاز داریم، پس یک هیتر ۲۰۰kW می‌خریم.
اما در صنعت، این نگاه اغلب باعث شکست پروژه می‌شود؛ چون مبدل حرارتی الکتریکی یک تجهیز چندمتغیره است و طراحی صحیح آن وابسته به پارامترهای زیر است:

در واقع اگر این پارامترها در طراحی لحاظ نشوند، تجهیز ممکن است توان نامی داشته باشد اما در عمل دچار خاموشی مکرر، سوختن المنت، افزایش مصرف انرژی یا حتی آسیب به محصول شود.در طراحی مهندسی مبدل حرارتی الکتریکی، انتخاب فقط بر اساس توان نامی کافی نیست و باید پارامترهایی مثل دمای فیلم المنت، افت فشار، ویسکوزیته سیال و شرایط بهره‌برداری هم بررسی شوند، چون بی‌توجهی به آن‌ها می‌تواند باعث کاهش راندمان یا خرابی تجهیز شود.در همین نگاه طراحی چندمتغیره، در مبدل حرارتی صفحه ای بریز نیز به دلیل کانال‌های باریک و سطح تبادل حرارت بالا، افت فشار و شرایط جریان سیال نقش تعیین‌کننده‌ای در عملکرد واقعی سیستم دارند.

تحلیل انتقال حرارت در هیترهای الکتریکی صنعتی

در مبدل‌های حرارتی الکتریکی، تولید حرارت توسط المنت انجام می‌شود و انتقال حرارت به سیال از طریق رسانش و همرفت صورت می‌گیرد. طراحی اصولی یعنی کنترل این زنجیره انتقال حرارت.

 نرخ انتقال حرارت از سطح به سیال (قانون نیوتن برای همرفت)

Q = h × A × (T_s - T_f)

Q: نرخ انتقال حرارت (W)
h: ضریب انتقال حرارت جابجایی (W/m².K)
A: سطح تبادل حرارتی (m²)
T_s: دمای سطح المنت یا سطح مبدل (°C)
T_f: دمای سیال (°C)

نکته کلیدی اینجاست: اگر h پایین باشد (مثلاً در روغن‌های ویسکوز یا جریان آرام)، برای انتقال یک Q ثابت، اختلاف دما زیاد می‌شود و این یعنی افزایش T_s.
و افزایش دمای سطح المنت یعنی:

• کاهش عمر المنت
• تشکیل کک در روغن
• تخریب محصول در صنایع غذایی/دارویی
• ریسک آتش‌سوزی در سیالات قابل اشتعال

بنابراین طراحی واقعی، یعنی کنترل دمای سطح المنت نه فقط تولید توان.

اهمیت Heat Flux در طراحی مبدل حرارتی الکتریکی

یکی از پارامترهایی که مهندس‌های با تجربه همیشه بررسی می‌کنند، شار حرارتی یا Heat Flux است. این پارامتر مشخص می‌کند که چه مقدار توان بر واحد سطح المنت وارد می‌شود.

شار حرارتی المنت

q" = Q / A

q": شار حرارتی (W/m²)
Q: توان گرمایی (W)
A: سطح موثر المنت (m²)

در عمل، اگر شار حرارتی از حد استاندارد بالاتر رود:

• دمای فیلم سیال بالا می‌رود
• رسوب‌گیری شدیدتر می‌شود
• المنت در مدت کوتاه می‌سوزد
• کنترل دما ناپایدار می‌شود

برای همین در صنایع حساس، انتخاب هیتر بر اساس Heat Flux انجام می‌شود نه صرفاً توان.

بیشتر بخوانید: مبدل حرارتی صفحه ای BPHE از چه موادی ساخته می شود؟ | بررسی اتصالات و متریال‌ها

استفاده از روش LMTD در طراحی مبدل الکتریکی

در برخی سیستم‌ها، مبدل حرارتی الکتریکی به جای تماس مستقیم المنت با سیال، از یک واسطه (مثلاً دیواره فلزی یا Jacket) استفاده می‌کند. در این حالت می‌توان از روش LMTD برای تحلیل اختلاف دمای موثر استفاده کرد.

اختلاف دمای میانگین لگاریتمی (LMTD)

LMTD = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

ΔT1: اختلاف دمای ورودی
ΔT2: اختلاف دمای خروجی

این روش کمک می‌کند سطح لازم برای انتقال حرارت بهتر محاسبه شود و طراحی از حالت تجربی خارج شود.

تحلیل افت فشار در مبدل حرارتی الکتریکی (Pressure Drop Engineering)

در سیستم‌های صنعتی، افت فشار فقط یک عدد نیست؛ بلکه به طور مستقیم روی توان مصرفی پمپ و پایداری دبی اثر دارد.
اگر افت فشار زیاد شود، نتیجه می‌تواند این باشد که سیال با دبی کمتر عبور کند و در نتیجه انتقال حرارت ضعیف شود و المنت داغ‌تر شود.

در طراحی مسیر جریان، باید دو عامل بررسی شود:

• افت فشار ناشی از اصطکاک
• افت فشار ناشی از تغییر مسیرها و اتصالات داخلی

فرمول کلی افت فشار اصطکاکی:

افت فشار جریان در لوله یا کانال (دارسی-ویسباخ)

ΔP = f × (L/D) × (ρ × V² / 2)

ΔP: افت فشار (Pa)
f: ضریب اصطکاک
L: طول مسیر (m)
D: قطر هیدرولیکی (m)
ρ: چگالی سیال (kg/m³)
V: سرعت سیال (m/s)

اما در طراحی واقعی، سرعت جریان در اطراف المنت‌ها اهمیت ویژه دارد. اگر سرعت خیلی کم باشد، h کم می‌شود و دمای سطح بالا می‌رود. اگر سرعت خیلی زیاد باشد، افت فشار شدید می‌شود.

پس طراحی حرفه‌ای یعنی رسیدن به نقطه بهینه بین:

• افزایش ضریب انتقال حرارت
• کاهش مصرف پمپ
• جلوگیری از آسیب مکانیکی به المنت

انواع مبدل حرارتی الکتریکی (Inline، Tank، Immersion)

در صنعت، مبدل حرارتی الکتریکی معمولاً به ۳ فرم اصلی تقسیم می‌شود:

 مبدل حرارتی الکتریکی خطی (Inline Heater)

این مدل روی خط نصب می‌شود و سیال در حین حرکت گرم می‌شود.
مزیت اصلی آن: کنترل سریع، اشغال فضای کم، مناسب خطوط تولید پیوسته.

هیتر مخزنی یا تانکی (Tank Heater)

در مخازن ذخیره، راکتورها یا تانک‌های فرآیندی استفاده می‌شود.
مزیت: گرمایش یکنواخت و امکان نصب چندین المنت.

هیتر غوطه‌ور (Immersion Electric Heater)

المنت مستقیماً داخل سیال قرار می‌گیرد.
مزیت: راندمان بالا، هزینه ساخت پایین‌تر.

ولی این مدل در سیالات خورنده یا دارای رسوب زیاد، ریسک آسیب بیشتری دارد.

انتخاب متریال در طراحی مبدل حرارتی الکتریکی

یکی از دلایل خرابی زودهنگام هیترهای صنعتی، انتخاب اشتباه جنس المنت یا بدنه است؛ موضوعی که مشابه آن را می‌توان در عملکرد نامناسب سیستم‌های انتقال حرارت نیز دید، همان‌طور که در مبدل حرارتی یوتیوب به‌خوبی توضیح داده شده است.

متریال‌های رایج برای المنت‌ها

• Stainless Steel 304: اقتصادی، ولی مقاومت محدود در محیط‌های کلرایدی

• Stainless Steel 316/316L: مناسب برای آب صنعتی، بسیاری از مواد شیمیایی
• Incoloy 800/825: مناسب دماهای بالا و شرایط خورنده
• Titanium: مناسب برای محیط‌های بسیار خورنده مثل آب شور و کلراید بالا

متریال بدنه و Vessel

• کربن استیل: اقتصادی ولی نیازمند کنترل خوردگی

• استنلس استیل: مقاوم در برابر زنگ‌زدگی و مناسب صنایع غذایی
• آلیاژهای خاص: برای صنایع شیمیایی خاص و دماهای بالا

جدول انتخاب متریال المنت بر اساس نوع سیال

بیشتر بخوانید: آشنایی با استاندارد TEMA در مبدل های حرارتی پوسته و لوله

استانداردهای طراحی مبدل حرارتی الکتریکی صنعتی

اگر هدف اجرای صنعتی واقعی باشد، رعایت استانداردها اجباری است، نه انتخابی.

استانداردهای مکانیکی و فشار

• ASME Section VIII (طراحی Vessel تحت فشار)

• PED (برای پروژه‌های اروپایی)
• استانداردهای جوشکاری WPS/PQR

استانداردهای الکتریکی و کنترلی

• IEC 60204 (ایمنی تجهیزات الکتریکی ماشین‌آلات)

• IEC 60519 (تجهیزات گرمایش الکتریکی صنعتی)
• استاندارد تابلو برق LV و حفاظت‌ها

استانداردهای حفاظتی محیطی

• IP Rating (مثلاً IP54، IP65)

• استاندارد ضد انفجار ATEX/IECEx برای محیط‌های Hazardous

در صنایع نفت و گاز، اگر محیط Zone 1 یا Zone 2 باشد، انتخاب هیتر بدون گواهی ضد انفجار می‌تواند کل پروژه را غیرقابل بهره‌برداری کند.رعایت استانداردهای طراحی در مبدل‌های حرارتی الکتریکی، مخصوصاً در پروژه‌های صنعتی واقعی، یک الزام قطعی است نه یک انتخاب. بی‌توجهی به این استانداردها می‌تواند منجر به ریسک‌های ایمنی، توقف تولید و حتی رد کامل پروژه در مرحله بهره‌برداری شود به‌ویژه وقتی پای تجهیزاتی مثل مبدل حرارتی لوله ای در میان باشد که مستقیماً با فشار و دماهای بالا سروکار دارند.

روش‌های کنترل دما در هیترهای الکتریکی صنعتی

کنترل دما در این سیستم‌ها معمولاً به دو روش انجام می‌شود:

کنترل مرحله‌ای (Step Control)

چند المنت وجود دارد و هرکدام روشن/خاموش می‌شوند.
این روش ساده‌تر است ولی کنترل دما دقیق نیست و باعث شوک حرارتی می‌شود.

 کنترل پیوسته با تریستور (Thyristor / SCR Control)

توان به صورت درصدی کنترل می‌شود.
این روش در صنایع حرفه‌ای استفاده می‌شود چون:

• نوسان دما کمتر است
• عمر المنت افزایش می‌یابد
• مصرف برق بهینه‌تر می‌شود

حفاظت‌های ایمنی در مبدل حرارتی الکتریکی

اگر بخواهیم حرفه‌ای صحبت کنیم، مبدل حرارتی الکتریکی بدون حفاظت‌های زیر از نظر صنعتی قابل قبول نیست:

• High Temperature Cutoff (قطع اضطراری دمای بالا)
• Flow Switch (جلوگیری از کارکرد خشک)
• Overcurrent Protection (حفاظت جریان اضافه)
• Earth Leakage Protection (محافظ جان و نشتی جریان)
• کنترل فشار و شیر اطمینان در سیستم‌های بسته

یکی از خطرناک‌ترین سناریوها این است که سیال قطع شود ولی المنت همچنان روشن بماند. در این حالت دمای المنت در چند ثانیه می‌تواند به چند صد درجه برسد و باعث انفجار یا آتش‌سوزی شود.در همین راستا، در مبدل حرارتی صفحه ای بریز به دلیل طراحی فشرده و کانال‌های باریک جریان، پایش دقیق جریان و دما اهمیت بیشتری دارد تا از ایجاد شرایط Dry Run و افزایش بیش از حد دمای موضعی جلوگیری شود.

اثر Fouling در عملکرد مبدل حرارتی الکتریکی

در بسیاری از صنایع، کاهش راندمان مبدل های حرارتی نه به دلیل ضعف طراحی اولیه، بلکه به دلیل رسوب‌گذاری اتفاق می‌افتد.

رسوب باعث می‌شود:

• انتقال حرارت کاهش یابد
• المنت داغ‌تر شود
• مصرف انرژی بالا برود
• کنترل دما ناپایدار شود

در طراحی حرفه‌ای، معمولاً ضریب رسوب (Fouling Factor) در محاسبات لحاظ می‌شود.

مقاومت حرارتی کل با در نظر گرفتن رسوب

1/U = 1/h1 + R_f + 1/h2

U: ضریب کلی انتقال حرارت (W/m².K)
h1: ضریب انتقال حرارت سمت اول
h2: ضریب انتقال حرارت سمت دوم
R_f: مقاومت رسوب (m².K/W)

اگر R_f بالا باشد، U پایین می‌آید و سیستم مجبور می‌شود برای رسیدن به دمای خروجی، توان بیشتری مصرف کند.

راندمان واقعی مبدل حرارتی الکتریکی در بهره‌برداری

بسیاری تصور می‌کنند هیتر الکتریکی راندمان ۱۰۰٪ دارد. از نظر تبدیل برق به گرما تقریباً درست است، اما در سیستم واقعی، راندمان کل کمتر است چون:

• اتلاف از بدنه
• اتلاف از فلنج و اتصالات
• اتلاف در تابلو و کابل‌ها
• تلفات ناشی از کنترل غیر دقیق

راندمان واقعی سیستم گرمایش الکتریکی

η_real = Q_useful / P_input

η_real: راندمان واقعی
Q_useful: گرمای مفید منتقل شده به سیال (W)
P_input: توان ورودی الکتریکی (W)

این پارامتر برای تحلیل اقتصادی درسیار حیاتی است.در نتیجه، هنگام انتخاب تجهیز برای یک سیستم گرمایش فرآیندی، صرفاً توجه به توان نامی هیتر کافی نیست و باید میزان گرمای مفید، شرایط انتقال حرارت و تلفات واقعی سیستم نیز بررسی شود. به همین دلیل، پیش از خرید مبدل حرارتی الکتریکی، بررسی توان موردنیاز، نوع سیال، دمای کاری و الزامات کنترلی می‌تواند به انتخاب دقیق‌تر و عملکرد پایدارتر تجهیز کمک کند.

خطاهای رایج طراحی هیتر الکتریکی صنعتی

این جدول دقیقاً همان چیزی است که مخاطب صنعتی دوست دارد چون مستقیم وارد تجربه واقعی می‌شود.

اهمیت تحلیل اقتصادی در انتخاب مبدل حرارتی الکتریکی

در پروژه‌های صنعتی، تصمیم خرید مبدل حرارتی الکتریکی یا جایگزینی آن با بویلر بخار، مشعل گازی یا سیستم روغن داغ، فقط یک تصمیم فنی نیست؛ بلکه یک تصمیم اقتصادی چندبعدی است.
بسیاری از کارفرماها اشتباه رایج دارند: فقط قیمت برق و گاز را مقایسه می‌کنند. در حالی که در صنعت، معیار واقعی تصمیم‌گیری، هزینه کل مالکیت یا Total Cost of Ownership (TCO) است.

در این میان، مبدل حرارتی فین پلیت به دلیل افزایش سطح تبادل حرارت و بهبود راندمان انتقال حرارت در جریان هوا، می‌تواند در برخی کاربردها به کاهش مصرف انرژی و در نتیجه کاهش TCO کمک کند.

در واقع باید بررسی شود:

اگر این عوامل درست محاسبه شوند، در بسیاری از پروژه‌ها مبدل حرارتی الکتریکی با وجود هزینه انرژی بالاتر، از نظر اقتصادی قابل توجیه می‌شود.

تحلیل CAPEX و OPEX در سیستم های گرمایش صنعتی

CAPEX چیست؟

CAPEX یعنی سرمایه‌گذاری اولیه برای خرید و نصب سیستم. در مبدل حرارتی الکتریکی شامل موارد زیر است:

• قیمت خود مبدل حرارتی الکتریکی
• تابلو برق قدرت (Power Panel)
• کابل‌کشی، سینی کابل و تجهیزات اتصال
• تجهیزات کنترلی و PLC یا PID Controller
• سنسورها (PT100، ترموکوپل، فلو سوئیچ)
• نصب مکانیکی و پایپینگ

OPEX چیست؟

OPEX یعنی هزینه بهره‌برداری و نگهداری در طول زمان:

• هزینه برق مصرفی
• هزینه سرویس دوره‌ای و تعویض المنت
• هزینه تعمیرات تابلو و تجهیزات کنترلی
• هزینه توقف تولید به دلیل خرابی
• هزینه نیروی انسانی بهره‌بردار

محاسبه هزینه برق مصرفی هیتر الکتریکی

اولین بخش تحلیل، محاسبه هزینه انرژی مصرفی است.

 انرژی مصرفی هیتر الکتریکی

E = P × t

E: انرژی مصرفی (kWh)
P: توان مصرفی (kW)
t: زمان کارکرد (h)

و هزینه برق:

هزینه برق مصرفی مبدل حرارتی الکتریکی

Cost_electric = E × Tariff

Cost_electric: هزینه برق
E: انرژی مصرفی (kWh)
Tariff: تعرفه برق صنعتی (تومان یا ریال به ازای kWh)

نکته مهندسی

در پروژه واقعی، توان مصرفی همیشه برابر توان نامی نیست. اگر سیستم کنترل SCR باشد، معمولاً توان متوسط کمتر از نامی است. پس باید توان میانگین یا Load Factor لحاظ شود.

 توان میانگین با ضریب بار

P_avg = P_nominal × LF

P_avg: توان میانگین مصرفی (kW)
P_nominal: توان نامی تجهیز (kW)
LF: ضریب بار (بین 0 تا 1)

مقایسه اقتصادی گرمایش الکتریکی و گازسوز

برای مقایسه درست، باید بدانیم هزینه تولید گرما با گاز چقدر است.

اگر سیستم گازسوز باشد، مصرف گاز بر اساس راندمان مشعل یا بویلر محاسبه می‌شود:

 مصرف سوخت گاز برای تولید توان حرارتی

Gas_Consumption = Q / (η_boiler × LHV)

 Gas_Consumption: مصرف گاز (m³/s یا m³/h)
Q: توان حرارتی مورد نیاز (kW یا kJ/s)
η_boiler: راندمان بویلر یا مشعل
LHV: ارزش حرارتی پایین گاز (kWh/m³ یا kJ/m³)

و هزینه گاز:

هزینه گاز مصرفی

Cost_gas = Gas_Consumption × t × Gas_Tariff

Cost_gas: هزینه گاز
Gas_Consumption: مصرف گاز (m³/h)
t: زمان کارکرد (h)
Gas_Tariff: تعرفه گاز (تومان یا ریال به ازای m³)

نکته مهم مهندسی

در سیستم‌های بخار، تلفات واقعی بسیار بیشتر است چون:

• تلفات دودکش
• تلفات کندانس
• تلفات خطوط بخار
• تلفات Blowdown
• تلفات نشتی و شیرآلات

در نتیجه راندمان واقعی سیستم بخار در بسیاری از کارخانه‌ها به 60 تا 75 درصد کاهش پیدا می‌کند، حتی اگر بویلر روی کاغذ 90% باشد.

مقایسه هزینه‌های پنهان سیستم بخار و گرمایش الکتریکی

بیشتر بخوانید: راهکارهای طراحی و ساخت مبدل حرارتی در موتورخانه ها

تحلیل TCO در سیستم‌های گرمایش صنعتی

TCO یا Total Cost of Ownership مهم‌ترین معیار برای پروژه‌های صنعتی است.

 هزینه کل مالکیت سیستم گرمایش

TCO = CAPEX + Σ(OPEX_yearly)

TCO: هزینه کل مالکیت
CAPEX: هزینه سرمایه‌گذاری اولیه
OPEX_yearly: هزینه بهره‌برداری سالانه
Σ: مجموع هزینه‌های سالانه در طول عمر تجهیز

در پروژه‌های صنعتی معمولاً بازه تحلیل 5 تا 15 سال است.

محاسبه ROI برای سیستم گرمایش الکتریکی

اگر هدف پروژه این باشد که مثلاً بویلر بخار حذف شود و هیتر الکتریکی جایگزین گردد، باید نرخ بازگشت سرمایه محاسبه شود.

نرخ بازگشت سرمایه (ROI)

ROI = (Annual_Saving / Investment) × 100

 ROI: نرخ بازگشت سرمایه (%)
Annual_Saving: صرفه‌جویی سالانه (تومان/سال)
Investment: سرمایه‌گذاری اولیه (تومان)

و دوره بازگشت سرمایه (Payback Period):

 دوره بازگشت سرمایه

Payback = Investment / Annual_Saving

Payback: زمان بازگشت سرمایه (سال)

تحلیل حساسیت تعرفه انرژی در انتخاب سیستم گرمایش

در پروژه‌های ایران، تعرفه‌ها تغییرپذیر هستند. بنابراین تحلیل حساسیت باعث می‌شود تصمیم‌گیری به واقعیت نزدیک‌تر شود.

متغیرهای کلیدی تحلیل حساسیت:

• افزایش تعرفه برق صنعتی
• افزایش تعرفه گاز یا محدودیت مصرف گاز در زمستان
• تغییر ساعات کارکرد خط تولید
• تغییر راندمان واقعی سیستم بخار
• افزایش هزینه تعمیرات بویلر و مشعل

نتیجه مهندسی

در بسیاری از کارخانه‌ها، مشکل اصلی گاز، قیمت نیست؛ بلکه «عدم قطعیت تأمین» است. در زمستان، محدودیت گاز یا افت فشار می‌تواند باعث توقف خط تولید شود. همین عامل به تنهایی می‌تواند مبدل حرارتی الکتریکی را توجیه کند.در همین زمینه، مبدل حرارتی دوار نیز به دلیل عملکرد پایدار در شرایط متغیر و قابلیت انتقال حرارت پیوسته، در برخی فرآیندهای صنعتی که نوسان بار وجود دارد مورد استفاده قرار می‌گیرد.

تحلیل هزینه توقف تولید در سیستم‌های گرمایش صنعتی

در صنایع پیوسته، توقف تولید حتی یک ساعت می‌تواند چند صد میلیون تومان خسارت ایجاد کند.
برای همین Downtime Cost گاهی از هزینه انرژی مهم‌تر است.

هزینه توقف تولید

Downtime_Cost = Lost_Production_Rate × Downtime_Hours

 Downtime_Cost: هزینه توقف تولید
Lost_Production_Rate: ارزش تولید از دست رفته در هر ساعت
Downtime_Hours: تعداد ساعت توقف

اگر سیستم بخار یا مشعل هر سال چند بار خرابی ایجاد کند، این هزینه در تحلیل اقتصادی باید لحاظ شود.

مقایسه OPEX در سیستم بخار و گرمایش الکتریکی

یکی از نکات مهم در پروژه‌های صنعتی این است که سیستم‌های بخار و مشعل، هزینه‌های انسانی و نگهداری بالایی دارند.

هزینه‌های OPEX در سیستم بخار

• تعمیرات مشعل
• سرویس پمپ تغذیه
• کنترل سختی آب
• رسوب‌زدایی بویلر
• نشتی بخار و تعویض تله بخار
• تست‌های دوره‌ای و ایمنی
• اپراتور متخصص

هزینه‌های OPEX در مبدل حرارتی الکتریکی

• تعویض المنت در دوره‌های مشخص
• سرویس تابلو برق
• کالیبراسیون سنسورها
• کنترل رسوب (در صورت آب سخت)

در بسیاری از صنایع، همین کاهش هزینه‌های تعمیراتی و نیروی انسانی باعث می‌شود سیستم الکتریکی از نظر اقتصادی جذاب شود.در همین چارچوب، مبدل حرارتی هواخنک افقی نیز به‌عنوان یک گزینه کم‌هزینه در بهره‌برداری مطرح است، چون نیاز به آب خنک‌کننده و سیستم‌های پیچیده تصفیه آب ندارد و بیشتر هزینه‌ها به فن و نگهداری ساده محدود می‌شود.

مقایسه CAPEX سیستم گرمایش الکتریکی و بویلر بخار

محاسبه هزینه تعویض المنت در هیترهای صنعتی

یکی از سوالات مهم کارفرما این است که المنت چند وقت یکبار باید تعویض شود.

عمر المنت وابسته به:

• شار حرارتی
• کیفیت آب یا سیال
• کنترل دما
• تعداد سیکل روشن/خاموش
• کیفیت متریال (Incoloy، SS316 و...)

فرمول ساده هزینه قطعات مصرفی:

هزینه سالانه تعویض المنت

Annual_Element_Cost = (Element_Price × Number_of_Elements) / Lifetime_Years

Annual_Element_Cost: هزینه سالانه المنت
Element_Price: قیمت هر المنت
Number_of_Elements: تعداد المنت‌ها
Lifetime_Years: عمر متوسط (سال)

اگر سیستم کنترل SCR باشد و سیکل حرارتی کاهش پیدا کند، عمر المنت افزایش می‌یابد و این در تحلیل اقتصادی اثر مستقیم دارد.

تحلیل اقتصادی هیتر الکتریکی با انرژی تجدیدپذیر

یکی از جذاب‌ترین سناریوها برای آینده صنعت، استفاده از مبدل الکتریکی اکسرلند در کنار منابع برق خورشیدی یا نیروگاه اختصاصی است.

در این حالت، هزینه برق به شدت کاهش می‌یابد و سیستم الکتریکی می‌تواند جایگزین بسیار مناسبی برای بویلر بخار شود.

همچنین کارفرما می‌تواند در گزارش‌های ESG یا استانداردهای محیط زیستی، کاهش CO₂ را به عنوان مزیت رقابتی ثبت کند.

نقش مبدل حرارتی الکتریکی در سیستم‌های HVAC صنعتی

در پروژه‌های HVAC صنعتی، مبدل حرارتی الکتریکی می‌تواند نقش زیر را داشته باشد:

• هیتر کمکی (Backup Heater)
• هیتر ضد یخ‌زدگی (Anti-Freeze Heater)
• کنترل دمای آب گرم فرآیندی
• تامین گرمایش در زمان خاموشی بویلر

در بسیاری از سیستم های چیلر تراکمی، کنترل دقیق دمای آب در مدارهای جانبی اهمیت بالایی دارد. مبدل حرارتی الکتریکی می‌تواند این کنترل را دقیق‌تر و سریع‌تر انجام دهد.

نکته مهندسی: اگر هیتر الکتریکی به عنوان Backup نصب شود، الزاماً تمام سال کار نمی‌کند؛ بنابراین OPEX واقعی ممکن است بسیار کمتر از تصور اولیه باشد.

تحلیل LCC در انتخاب سیستم گرمایش صنعتی

LCC یعنی هزینه کل چرخه عمر تجهیز، که دقیق‌تر از TCO است چون ارزش زمانی پول را هم لحاظ می‌کند.

 ارزش فعلی هزینه‌ها (NPV برای تحلیل چرخه عمر)

NPV = Σ [ C_t / (1 + r)^t ]

NPV: ارزش فعلی هزینه‌ها
C_t: هزینه در سال t
r: نرخ تنزیل (Discount Rate)
t: سال تحلیل

در پروژه‌های بزرگ، کارفرما معمولاً LCC را بررسی می‌کند چون هزینه‌های آینده ارزش کمتری نسبت به امروز دارند.

مطالعه موردی محاسبه توان هیتر الکتریکی

فرض کنیم یک خط تولید نیاز دارد آب را از 30°C به 80°C گرم کند.

• دبی جرمی: 2 kg/s
• Cp آب: 4180 J/kg.K
• اختلاف دما: 50°C

توان مورد نیاز:

 توان مورد نیاز گرم کردن آب در سناریو نمونه

Q = m_dot × Cp × ΔT
Q = 2 × 4180 × 50
Q = 418000 W
Q ≈ 418 kW

حالا اگر سیستم الکتریکی راندمان 0.97 داشته باشد:

 توان الکتریکی ورودی سناریو نمونه

P_elec = Q / η
P_elec = 418 / 0.97
P_elec ≈ 431 kW

اگر این سیستم روزانه 10 ساعت و سالانه 300 روز کار کند.

انرژی سالانه مصرفی سناریو نمونه

E_year = P × t_year
t_year = 10 × 300 = 3000 h
E_year = 431 × 3000
E_year = 1,293,000 kWh

این عدد دقیقاً همان چیزی است که کارفرما می‌خواهد: مصرف سالانه انرژی برای محاسبه هزینه.

در پروژه واقعی، در همین نقطه تعرفه برق وارد می‌شود و هزینه سالانه محاسبه می‌شود.

مهم‌ترین دلایل اقتصادی انتخاب هیتر الکتریکی صنعتی

در بسیاری از صنایع، انتخاب مبدل حرارتی الکتریکی به دلایل زیر انجام می‌شود:

• حذف هزینه‌های سنگین نگهداری بویلر
• کاهش هزینه نیروی انسانی بهره‌برداری
• کاهش هزینه توقف تولید
• کاهش ریسک ایمنی و انفجار
• کنترل دقیق دما و افزایش کیفیت محصول
• امکان اتوماسیون کامل
• حذف وابستگی به گاز و مشکلات زمستانی

یعنی حتی اگر برق گران‌تر باشد، سیستم الکتریکی می‌تواند در مجموع اقتصادی‌تر باشد.در همین رویکرد بهینه‌سازی عملکرد و کاهش توقف تولید، مبدل حرارتی مارپیچ نیز به دلیل ساختار فشرده و راندمان مناسب در انتقال حرارت، در برخی کاربردهای صنعتی به‌عنوان گزینه‌ای اقتصادی و کم‌نیاز به نگهداری استفاده می‌شود.

سوالات تخصصی درباره مبدل حرارتی الکتریکی (FAQ)
