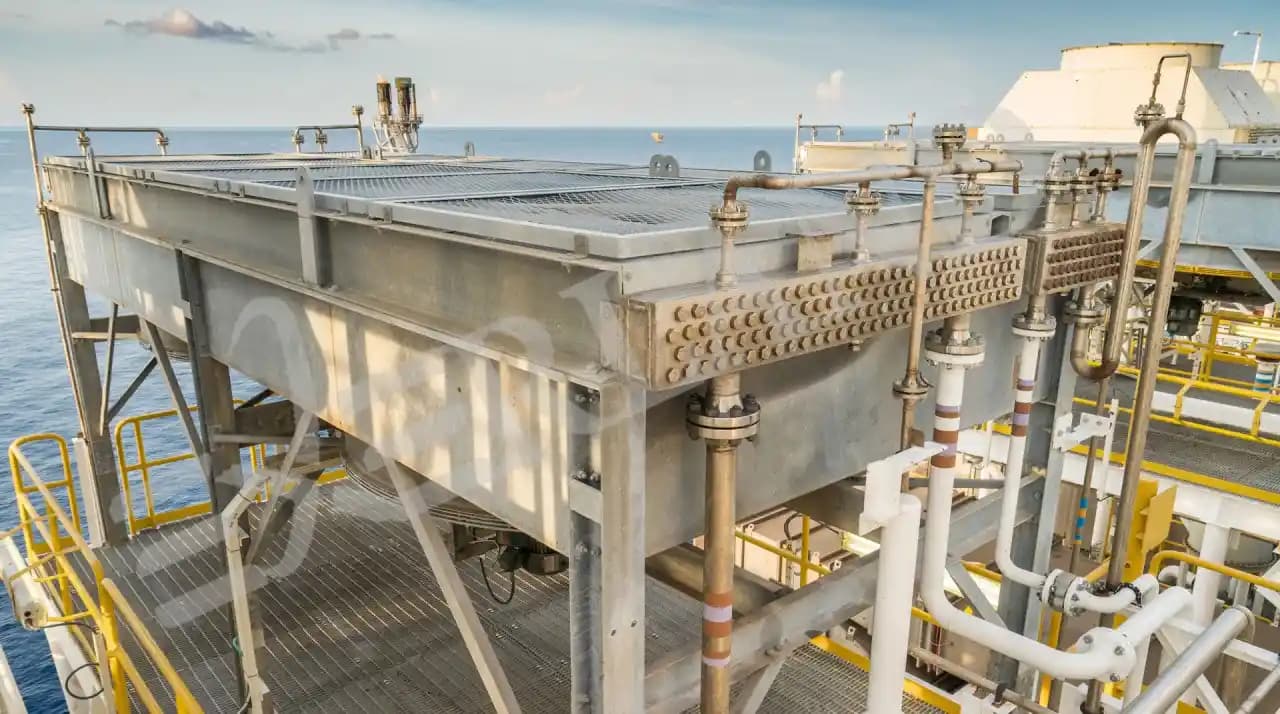

بررسی ساختار و عملکرد مبدل حرارتی موتورخانه در سیستم های تأسیساتی و گرمایشی

مقدمه مهندسی؛ چرا مبدل حرارتی در موتورخانه یک تجهیز کلیدی است؟

در موتورخانه‌های گرمایش مرکزی، هدف اصلی تولید، انتقال و توزیع انرژی حرارتی به مدارهای مختلف ساختمان است. در این میان، مبدل حرارتی موتورخانه (Heat Exchanger) به‌عنوان یکی از تجهیزات حیاتی، نقش واسط بین مدار تولید حرارت و مدار مصرف را ایفا می‌کند. برخلاف تصور رایج، مبدل تنها یک قطعه انتقال حرارت نیست، بلکه یک «مرکز کنترل ترمودینامیکی» برای جداسازی هیدرولیکی، بهینه‌سازی راندمان و افزایش پایداری عملکرد سیستم محسوب می‌شود.

در بسیاری از موتورخانه‌های استاندارد، مبدل حرارتی به منظور اهداف زیر استفاده می‌شود:

• جداسازی مدار اولیه دیگ (Primary Loop) از مدار ثانویه مصرف (Secondary Loop)
• کنترل دقیق دمای آب مصرفی یا آب گرمایش
• افزایش ایمنی بهداشتی در آب گرم مصرفی (DHW)
• جلوگیری از ورود رسوب، خوردگی و اکسیژن محلول به مدار دیگ
• کاهش تنش‌های حرارتی و شوک دمایی در بویلر
• افزایش انعطاف‌پذیری در طراحی سیستم‌های چندمداره

در طراحی‌های اصولی تأسیسات مکانیکی، مبدل حرارتی عملاً باعث می‌شود که سیستم از حالت «گرمایش مستقیم» به حالت «گرمایش غیرمستقیم و کنترل‌شده» تبدیل شود؛ یعنی انرژی حرارتی منتقل می‌شود اما آب‌ها با هم تبادل جرم ندارند.

این موضوع در پروژه‌های بیمارستانی، برج‌های مسکونی، ساختمان‌های دارای چیلر جذبی، سیستم‌های ترکیبی موتورخانه-هیت‌پمپ و همچنین خطوط تولید صنعتی یک الزام محسوب می‌شود.

تعریف دقیق مبدل حرارتی از دیدگاه انتقال حرارت و ترمودینامیک

از نظر مهندسی، مبدل حرارتی تجهیزی است که انتقال انرژی حرارتی را بین دو یا چند سیال با دماهای متفاوت انجام می‌دهد، بدون اینکه سیالات با یکدیگر مخلوط شوند. این انتقال حرارت از طریق یک سطح جداکننده (لوله یا صفحه فلزی) انجام می‌شود.

از دیدگاه علمی، فرآیند انتقال حرارت در مبدل ترکیبی از سه مکانیزم است:

• انتقال حرارت جابجایی (Convection) از سیال گرم به سطح فلزی
• انتقال حرارت هدایتی (Conduction) در جداره فلزی
• انتقال حرارت جابجایی از سطح فلزی به سیال سرد

بنابراین، عملکرد مبدل به شدت به کیفیت سطح انتقال، جنس متریال، رژیم جریان (آشفته یا آرام)، ضریب انتقال حرارت و میزان رسوب وابسته است.در میان انواع مبدل‌ها، مبدل حرارتی صفحه‌ای واشردار به دلیل راندمان بسیار بالا و ابعاد فشرده، جایگاه ویژه‌ای در سیستم‌های تأسیساتی دارد. این مبدل از مجموعه‌ای از صفحات فلزی موج‌دار (معمولاً از جنس استنلس استیل) تشکیل شده که توسط واشرهای الاستومری (Gasket) آب‌بندی می‌شوند.

در سیستم‌های تأسیسات گرمایشی، رایج‌ترین سیالات عبارت‌اند از:

• آب گرم دیگ (Hot Water)
• آب برگشتی سیستم گرمایش (Return Water)
• آب مصرفی سرد (Cold Domestic Water)
• محلول‌های ضدیخ (Glycol Solution) در مدارهای خاص

 ساختار فیزیکی و اجزای اصلی مبدل حرارتی موتورخانه

مبدل حرارتی موتورخانه بسته به نوع طراحی (صفحه‌ای یا پوسته‌ولوله) اجزای متفاوتی دارد، اما در حالت کلی، اجزای کلیدی آن عبارت‌اند از:

 سطح انتقال حرارت (Heat Transfer Surface)

سطح انتقال حرارت مهم‌ترین بخش مبدل است و می‌تواند شامل:

• صفحات موج‌دار استنلس استیل در مبدل‌های صفحه‌ای
• لوله‌های مسی یا فولادی در مبدل های حرارتی پوسته و لوله

هرچه سطح انتقال حرارت بیشتر باشد، ظرفیت حرارتی بالاتر خواهد بود اما افزایش سطح معمولاً باعث افزایش افت فشار و هزینه می‌شود.

 نازل‌های ورودی و خروجی (Nozzles)

در طراحی صنعتی، سایز و آرایش نازل‌ها باید بر اساس دبی طراحی و سرعت مجاز جریان انتخاب شود. سرعت زیاد موجب افت فشار و کاویتاسیون پمپ می‌شود و سرعت کم می‌تواند موجب کاهش آشفتگی و افت راندمان انتقال حرارت گردد.

بدنه و پوسته (Shell / Frame)

در مبدل پوسته و لوله‌ای، پوسته وظیفه تحمل فشار و هدایت جریان سیال دوم را دارد. در مبدل صفحه‌ای، فریم و پیچ‌های کششی وظیفه نگهداری صفحات و تحمل تنش مکانیکی را دارند.

 واشرها و آب‌بندی (Gaskets / Seals)

در مبدل صفحه‌ای، کیفیت واشر اهمیت بسیار زیادی دارد. انتخاب نادرست متریال گسکت باعث:

• نشتی داخلی
• نشتی خارجی
• کاهش عمر تجهیز
• اختلاط آب مصرفی با آب دیگ

در سیستم‌های موتورخانه، معمولاً از گسکت‌های NBR یا EPDM استفاده می‌شود

 مسیرهای جریان (Flow Channels)

طراحی مسیر جریان در صفحات موج‌دار یا دسته لوله‌ها به گونه‌ای انجام می‌شود که جریان تا حد امکان آشفته (Turbulent) شود، زیرا جریان آشفته ضریب انتقال حرارت را به شدت افزایش می‌دهد.

4) انواع مبدل حرارتی رایج در موتورخانه‌ها و تفاوت عملکردی آن‌ها

 مبدل حرارتی پوسته و لوله‌ای (Shell & Tube Heat Exchanger)

این نوع از یک پوسته استوانه‌ای و مجموعه‌ای از لوله‌ها تشکیل شده است. یک سیال داخل لوله‌ها و سیال دیگر در فضای پوسته جریان دارد.مبدل های حرارتی اسپیرال یا مارپیچ از دو صفحه فلزی تشکیل شده‌اند که به دور یک محور مرکزی پیچیده شده و دو کانال مارپیچ جریان را ایجاد می‌کنند.

ویژگی‌های مهندسی:

• تحمل فشار بالا
• مناسب برای دماهای زیاد
• مقاوم در برابر شوک حرارتی
• قابلیت سرویس و تعمیرات آسان‌تر در ظرفیت‌های بالا

کاربرد اصلی:

• تولید آب گرم مصرفی (DHW)
• جداسازی مدار دیگ از مدار ثانویه در موتورخانه‌های بزرگ

مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)

در این نوع، صفحات نازک فلزی با طراحی موج‌دار کنار هم قرار می‌گیرند. سیالات به صورت یکی در میان از بین صفحات عبور می‌کنند.

ویژگی‌های مهندسی:

• ضریب انتقال حرارت بالا
• ابعاد کوچک و وزن کم
• راندمان بالا در بارهای جزئی
• حساسیت بیشتر به رسوب و گرفتگی

کاربرد اصلی:

• سیستم‌های گرمایش مرکزی مدرن
• سیستم‌های ترکیبی پکیج موتورخانه‌ای
• پروژه‌های کم‌جا

مبدل حرارتی صفحه‌ای لحیمی (Brazed Plate)

این مدل نسخه کوچک‌تر صفحه‌ای است و صفحات به جای گسکت با لحیم مسی یا نیکل به هم متصل می‌شوند.

مزیت: قیمت کمتر و عدم نیاز به گسکت
عیب: عدم قابلیت باز شدن و سرویس داخلی

جدول مقایسه تکنیکال انواع مبدل حرارتی موتورخانه

بیشتر بخوانید: راهنمای خرید و انتخاب مبدل حرارتی پوسته و لوله

نحوه عملکرد مبدل حرارتی در مدار گرمایش موتورخانه (تحلیل مهندسی)

عملکرد مبدل حرارتی در موتورخانه بر پایه قانون بقای انرژی انجام می‌شود. سیال گرم (مثلاً آب دیگ 80°C) وارد سمت اولیه می‌شود و سیال سرد (مثلاً آب برگشتی 50°C یا آب سرد مصرفی 15°C) وارد سمت ثانویه.

در حالت ایده‌آل:

• سیال گرم دمای خود را از دست می‌دهد
• سیال سرد دمای خود را افزایش می‌دهد
• انتقال حرارت بدون اختلاط سیالات انجام می‌شود

از نظر طراحی، سه نوع آرایش جریان وجود دارد:

جریان همسو (Parallel Flow)

دو سیال در یک جهت حرکت می‌کنند. راندمان کمتر است.

جریان مخالف (Counter Flow)

دو سیال در جهت مخالف حرکت می‌کنند. این حالت بهترین راندمان انتقال حرارت را دارد و در اکثر مبدل‌های موتورخانه‌ای توصیه می‌شود.

جریان متقاطع (Cross Flow)

در برخی کاربردهای خاص تهویه مطبوع استفاده می‌شود.

در بسیاری از پروژه‌های تهویه مطبوع، مبدل های حرارتی به‌عنوان بخش مکمل در کنار چیلر تراکمی مورد استفاده قرار می‌گیرند و نقش مهمی در بهبود راندمان انتقال انرژی ایفا می‌کنند.

فرمول‌های پایه و کلیدی در محاسبات مبدل حرارتی موتورخانه

در طراحی تأسیسات، چند رابطه مهم برای تحلیل عملکرد مبدل استفاده می‌شود.

 محاسبه ظرفیت حرارتی منتقل‌شده (Heat Duty)

نام فرمول:

 Q = m × Cp × (T_in - T_out)

توضیح پارامترها:

• Q: ظرفیت حرارتی انتقال یافته (kW)
• m: دبی جرمی سیال (kg/s)
• Cp: گرمای ویژه سیال (kJ/kg.K)
• T_in: دمای ورودی سیال (°C)
• T_out: دمای خروجی سیال (°C)

این فرمول پایه‌ترین رابطه برای تخمین ظرفیت مبدل در مدار گرمایش و آب گرم مصرفی است.

رابطه طراحی بر اساس سطح انتقال حرارت

نام فرمول:

Q = U × A × ΔTlm

توضیح پارامترها:

• U: ضریب کلی انتقال حرارت (W/m².K)
• A: سطح انتقال حرارت (m²)
• ΔTlm: اختلاف دمای میانگین لگاریتمی (K)

این رابطه در طراحی دقیق مبدل حرارتی استفاده می‌شود.

 اختلاف دمای میانگین لگاریتمی (LMTD)

نام فرمول:

 ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

توضیح:

• ΔT1: اختلاف دما در یک سر مبدل
• ΔT2: اختلاف دما در سر دیگر مبدل
• ln: لگاریتم طبیعی

در موتورخانه‌ها، استفاده از جریان مخالف باعث می‌شود ΔTlm بزرگ‌تر و در نتیجه راندمان بهتر شود.

 راندمان مبدل حرارتی به صورت مفهومی

نام فرمول:

η = Q_actual / Q_max

توضیح:

• η: راندمان یا اثربخشی مبدل
• Q_actual: حرارت واقعی منتقل‌شده
• Q_max: حداکثر حرارت قابل انتقال در شرایط ایده‌آل

این رابطه برای ارزیابی عملکرد واقعی مبدل در بهره‌برداری موتورخانه کاربرد دارد.

جهت دریافت مشاوره تخصصی، استعلام قیمت و خرید مبدل حرارتی چیلر متناسب با ظرفیت پروژه، با کارشناسان فروش در ارتباط باشید.

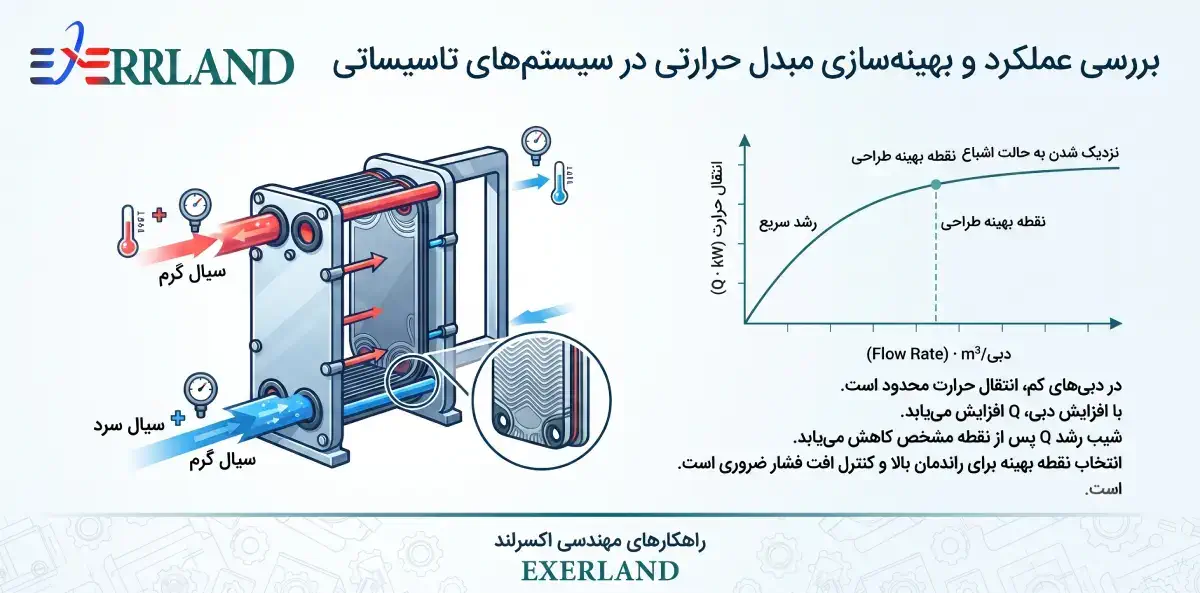

نمودار عملکردی

برای درک بهتر رفتار مبدل حرارتی، می‌توان نمودار زیر را در نظر گرفت:

نمودار رابطه دبی و انتقال حرارت (Q)

در کاربردهایی که تبادل حرارت بین سیال و هوا اهمیت بالایی دارد، استفاده از مبدل حرارتی فین تیوب به دلیل افزایش سطح مؤثر انتقال حرارت، یکی از راهکارهای رایج مهندسی محسوب می‌شود.

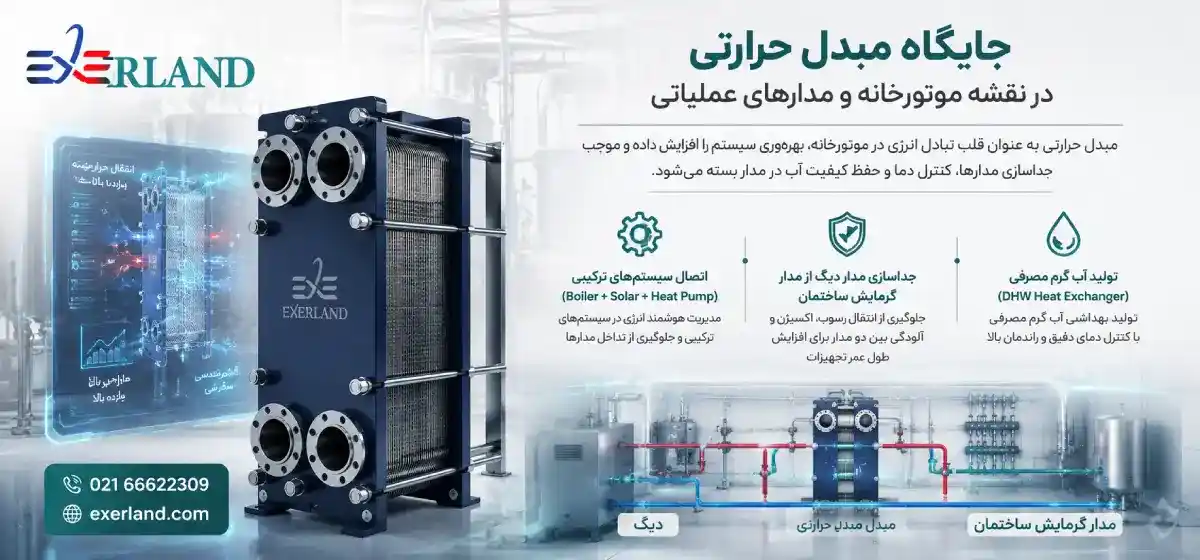

 جایگاه مبدل حرارتی در نقشه موتورخانه و مدارهای عملیاتی

در سیستم های موتورخانه ای، مبدل حرارتی معمولاً در یکی از این سه کاربرد اصلی نصب می‌شود:

تولید آب گرم مصرفی (DHW Heat Exchanger)

در این حالت، آب گرم دیگ در مدار اولیه گردش می‌کند و آب شهری (یا آب ذخیره منبع کویل‌دار) از مدار ثانویه عبور می‌کند.

این روش از نظر بهداشتی بسیار بهتر از سیستم‌های مخزن‌دار قدیمی است و امکان کنترل دمای دقیق‌تری دارد.

 جداسازی مدار دیگ از مدار گرمایش ساختمان (Hydraulic Separation)

در پروژه‌های بزرگ، مدار دیگ معمولاً مدار بسته با کیفیت آب کنترل‌شده است. مدار ساختمان به دلیل نشتی‌ها، ورود اکسیژن و رسوب، کیفیت متفاوتی دارد. مبدل باعث می‌شود این دو مدار از نظر هیدرولیکی و شیمیایی مستقل شوند.

اتصال سیستم‌های ترکیبی (Boiler + Solar + Heat Pump)

در طراحی‌های جدید، موتورخانه می‌تواند ترکیبی از منابع حرارتی مختلف باشد. مبدل حرارتی در این سیستم‌ها نقش مدیریت انرژی و جلوگیری از تداخل مدارها را ایفا می‌کند.

 مزایای مهندسی استفاده از مبدل حرارتی در موتورخانه

افزایش راندمان کلی سیستم گرمایش

در سیستم‌هایی که کنترل دقیق دما و بار حرارتی وجود دارد، مبدل باعث کاهش تلفات و افزایش بهره‌وری می‌شود.

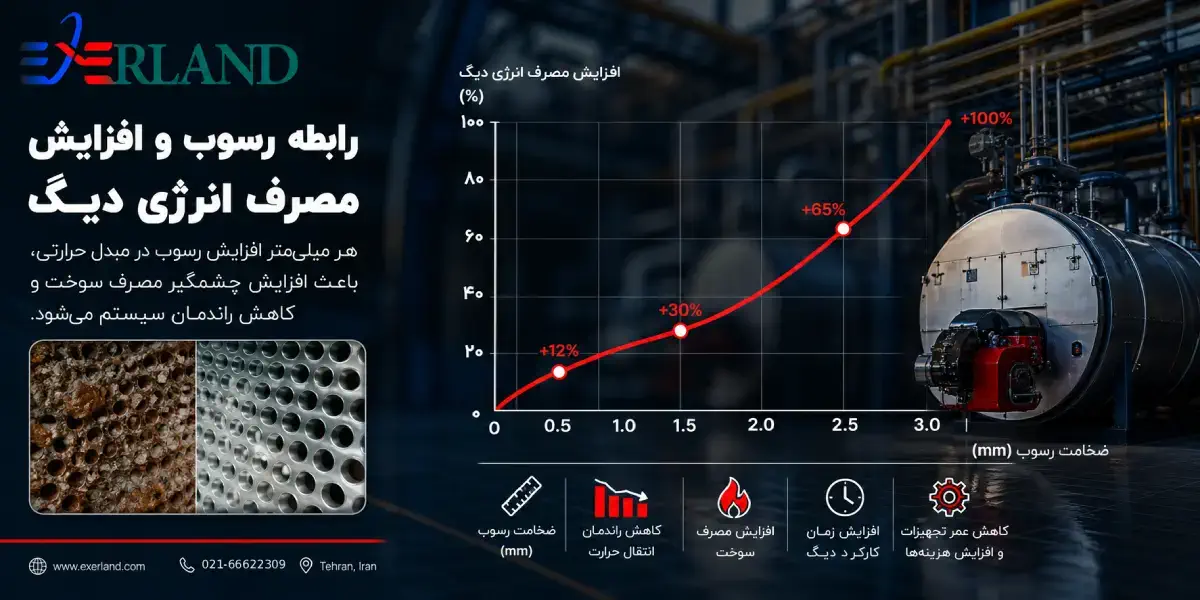

کاهش رسوب‌گذاری و خوردگی در دیگ

چون آب مدار دیگ جدا می‌شود، کیفیت آب دیگ ثابت می‌ماند و عمر بویلر افزایش می‌یابد.

کاهش شوک حرارتی و تنش‌های مکانیکی

در سیستم‌های مستقیم، ورود آب سرد برگشتی می‌تواند موجب ترک حرارتی یا آسیب به جداره دیگ شود. مبدل این ریسک را کاهش می‌دهد.

افزایش ایمنی و استانداردهای بهداشتی آب گرم مصرفی

به‌ویژه در بیمارستان‌ها و مراکز حساس، جدا بودن آب مصرفی از آب دیگ ضروری است.

برای دریافت مشاوره فنی، استعلام قیمت و خرید مبدل حرارتی هواخنک افقی متناسب با شرایط پروژه خود، با کارشناسان فروش تماس بگیرید.

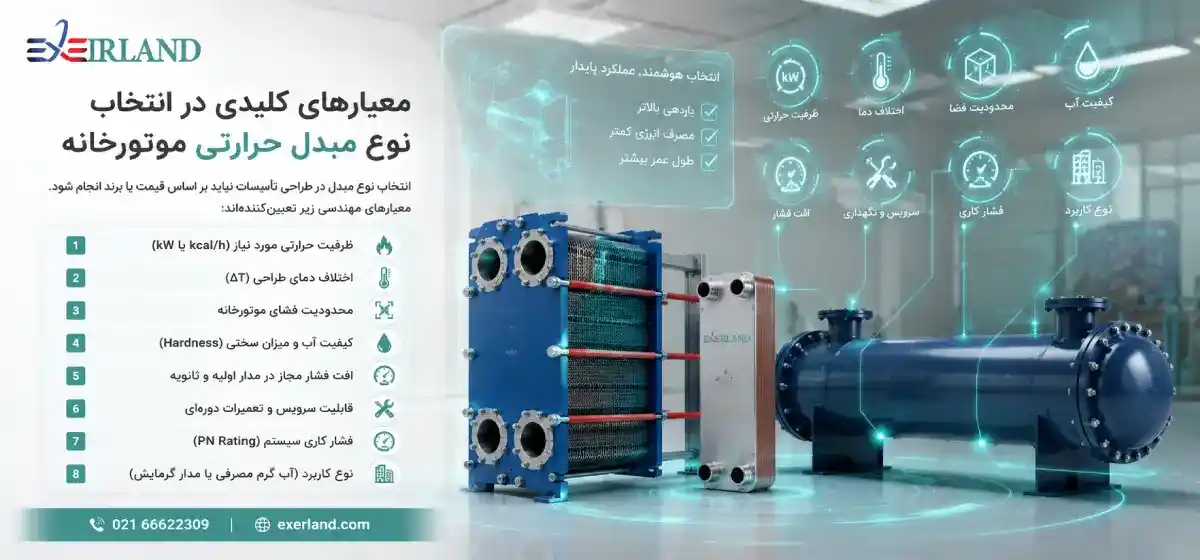

 معیارهای کلیدی در انتخاب نوع مبدل حرارتی موتورخانه

انتخاب نوع مبدل در طراحی تأسیسات نباید بر اساس قیمت یا برند انجام شود. معیارهای مهندسی زیر تعیین‌کننده‌اند:

• ظرفیت حرارتی مورد نیاز (kW یا kcal/h)
• اختلاف دمای طراحی (ΔT)
• محدودیت فضای موتورخانه
• کیفیت آب و میزان سختی (Hardness)
• افت فشار مجاز در مدار اولیه و ثانویه
• قابلیت سرویس و تعمیرات دوره‌ای
• فشار کاری سیستم (PN Rating)
• نوع کاربرد (آب گرم مصرفی یا مدار گرمایش)

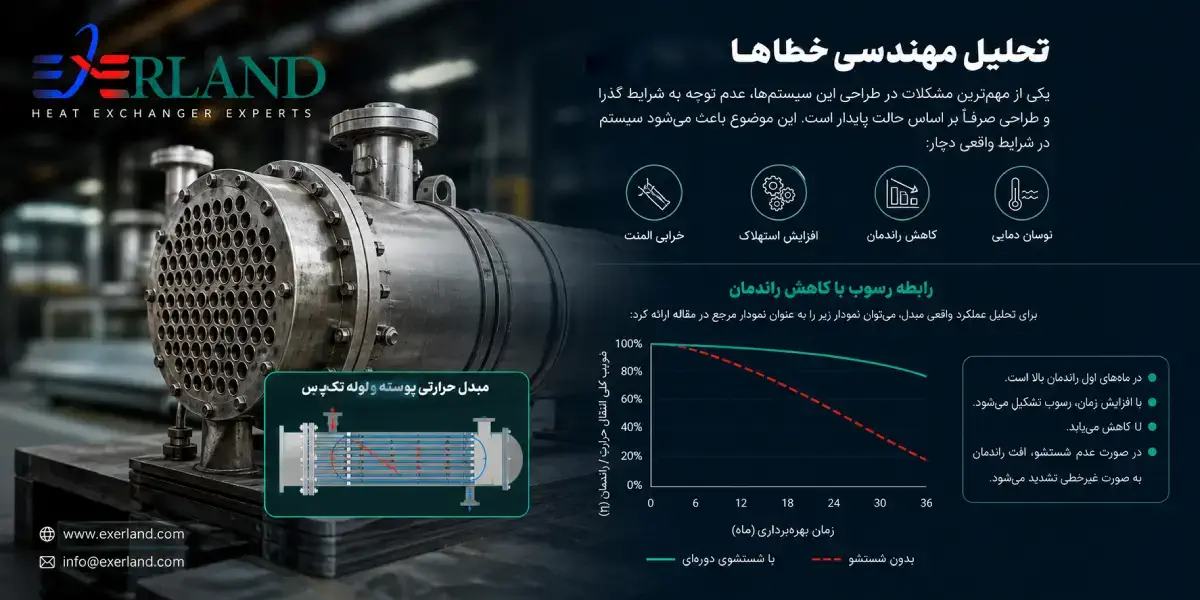

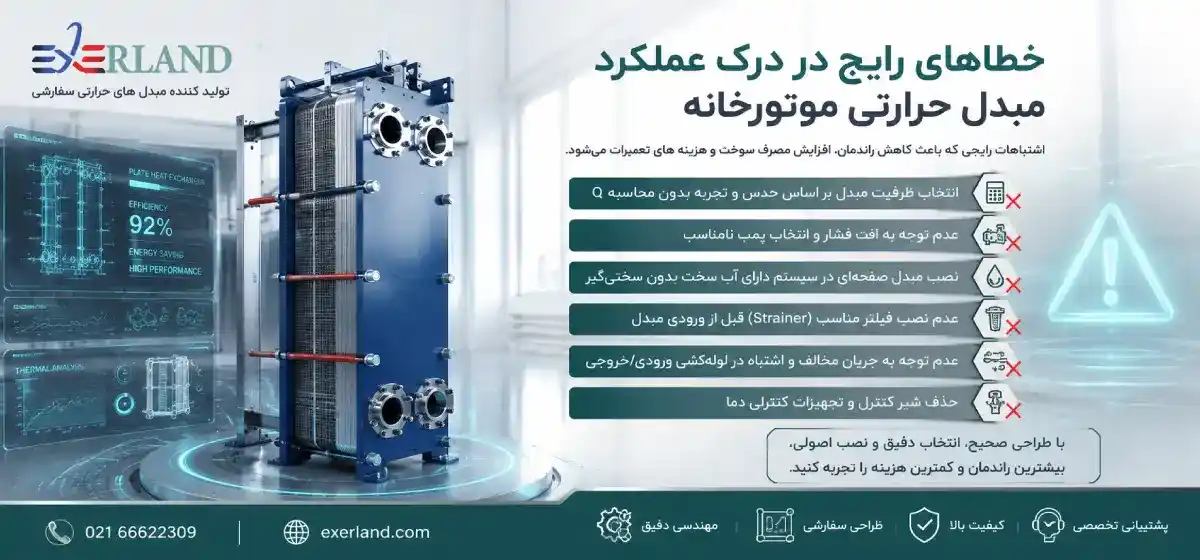

خطاهای رایج در درک عملکرد مبدل حرارتی موتورخانه

در پروژه‌های ساختمانی، چند اشتباه رایج باعث می‌شود مبدل عملکرد واقعی خود را ارائه ندهد:

• انتخاب ظرفیت مبدل بر اساس حدس و تجربه بدون محاسبه Q
• عدم توجه به افت فشار و انتخاب پمپ نامناسب
• نصب مبدل صفحه‌ای در سیستم دارای آب سخت بدون سختی‌گیر
• عدم نصب فیلتر مناسب (Strainer) قبل از ورودی مبدل
• عدم توجه به جریان مخالف و اشتباه در لوله‌کشی ورودی/خروجی
• حذف شیر کنترل و تجهیزات کنترلی دما

این خطاها باعث می‌شوند راندمان واقعی کاهش پیدا کند، مصرف سوخت افزایش یابد و هزینه تعمیرات موتورخانه بالا برود.

در پروژه‌های تهویه مطبوع صنعتی و تجاری، روف تاپ پکیج گازسوز یکی از راهکارهای پرکاربرد برای تأمین همزمان گرمایش و تهویه هوا محسوب می‌شود. این سیستم با نصب بر روی بام، فضای مفید داخل ساختمان را حفظ کرده و هزینه‌های اجرایی را کاهش می‌دهد. برای مشاهده مشخصات فنی و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/gas-roof-top-pakage

چرا طراحی مبدل حرارتی یک مسئله صرفاً «انتخاب تجهیز» نیست؟

در پروژه‌های تأسیساتی، یکی از اشتباهات رایج این است که مبدل حرارتی موتورخانه صرفاً بر اساس ظرفیت اسمی (مثلاً 200 kW یا 300,000 kcal/h) انتخاب می‌شود، در حالی‌که از دیدگاه مهندسی، طراحی و انتخاب مبدل یک مسئله چندپارامتری است که مستقیماً به عملکرد هیدرولیکی، راندمان انتقال حرارت، کیفیت آب، افت فشار، خوردگی و حتی رفتار کنترلی سیستم وابسته است.

در یک موتورخانه استاندارد، مبدل حرارتی باید به گونه‌ای انتخاب شود که علاوه بر تأمین بار حرارتی طراحی، قابلیت عملکرد پایدار در شرایط بار جزئی (Partial Load) را نیز داشته باشد. در عمل، بیشتر موتورخانه‌ها بخش عمده‌ای از زمان کارکرد خود را در بار کمتر از 60 درصد ظرفیت سپری می‌کنند. بنابراین انتخاب مبدل باید مبتنی بر تحلیل دقیق رفتار انتقال حرارت و افت فشار باشد، نه صرفاً عدد ظرفیت.

در این فاز، ساختار اجزای مبدل‌های رایج موتورخانه، معیارهای طراحی، استانداردهای مهندسی و نکات اجرایی که در کیفیت عملکرد مبدل اثرگذار هستند، به‌صورت کاملاً تکنیکال بررسی می‌شود.

اجزای اصلی مبدل حرارتی پوسته و لوله‌ای (Shell & Tube) در موتورخانه

مبدل پوسته و لوله‌ای یکی از رایج‌ترین انواع مبدل در موتورخانه‌های بزرگ است. دلیل اصلی استفاده از آن، مقاومت بالا در برابر فشار، تحمل شوک‌های حرارتی و امکان استفاده در ظرفیت‌های بالا است.

پوسته (Shell)

پوسته معمولاً از فولاد کربنی (Carbon Steel) یا استنلس استیل ساخته می‌شود. ضخامت پوسته بر اساس فشار کاری و استاندارد طراحی تعیین می‌شود.

نکته مهم: در موتورخانه‌ها اگر مدار دیگ دارای فشار کاری بالا باشد (مثلاً سیستم‌های صنعتی)، پوسته باید بر اساس استانداردهای ASME Section VIII طراحی گردد.

 دسته لوله‌ها (Tube Bundle)

لوله‌ها نقش سطح اصلی انتقال حرارت را دارند. در طراحی موتورخانه‌ای، جنس لوله‌ها معمولاً یکی از موارد زیر است:

• مس (Copper)
• فولاد ضدزنگ (SS304/SS316)
• آلیاژ مس-نیکل (Cu-Ni) در شرایط خاص

در بسیاری از پروژه‌ها، انتخاب لوله مسی به دلیل ضریب هدایت حرارتی بالا انجام می‌شود اما در آب‌های سخت و خورنده، استفاده از استنلس استیل عمر تجهیز را افزایش می‌دهد.

صفحه لوله (Tube Sheet)

Tube Sheet قطعه‌ای است که لوله‌ها روی آن نصب می‌شوند. این بخش حساس‌ترین قسمت از نظر نشتی و تنش‌های حرارتی است. اگر طراحی ضعیف باشد، ترک‌های حرارتی در Tube Sheet ایجاد می‌شود و باعث مخلوط شدن سیالات خواهد شد.

بافل‌ها (Baffles)

بافل‌ها صفحات داخلی هستند که در مسیر جریان سیال پوسته نصب می‌شوند تا:

• سرعت جریان افزایش یابد
• جریان آشفته شود
• ضریب انتقال حرارت بالا برود

اگر فاصله بافل‌ها زیاد باشد، انتقال حرارت کاهش پیدا می‌کند و اگر بیش از حد کم باشد، افت فشار افزایش خواهد یافت.

 هدها و درپوش‌ها (Heads / Channel)

هدها قسمت ورودی و خروجی جریان در سمت لوله‌ها هستند. طراحی این بخش باید امکان سرویس، بازدید و تمیزکاری لوله‌ها را فراهم کند.

بیشتر بخوانید: بررسی مبدل های حرارتی صفحه ای و نقش طراحی فشرده آن ها در دستیابی به راندمان بالا در کاربردهای صنعتی

اجزای اصلی مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)

مبدل صفحه‌ای به دلیل راندمان بالا و حجم کم در موتورخانه‌های جدید بسیار پرکاربرد شده است. اما این تجهیز حساسیت بالاتری نسبت به کیفیت آب و گرفتگی دارد.

صفحات (Plates)

صفحات معمولاً از جنس:

• SS304
• SS316
• تیتانیوم (در شرایط خاص)

ساخته می‌شوند. طراحی موج‌دار صفحات باعث افزایش سطح موثر و ایجاد آشفتگی جریان می‌شود.

گسکت‌ها (Gaskets)

گسکت‌ها نقش آب‌بندی مسیرهای جریان را دارند. انتخاب متریال گسکت بسیار مهم است:

• NBR: مناسب آب گرم تا دمای متوسط
• EPDM: مناسب دماهای بالاتر و مقاومت شیمیایی بهتر

در سیستم‌های آب گرم مصرفی، انتخاب اشتباه گسکت می‌تواند باعث نشتی یا تغییر کیفیت آب شود.

فریم و پیچ‌های کششی (Frame & Tightening Bolts)

فریم وظیفه تحمل فشار مکانیکی و نگهداری صفحات را دارد. در پروژه‌های بزرگ، نیروهای کششی فریم بسیار زیاد است و باید دوره‌ای بازدید شود.

مقایسه تکنیکال اجزای کلیدی در دو نوع مبدل (جدول مهندسی)

بیشتر بخوانید: راهنمای نگهداری و سرویس اواپراتور پوسته و لوله چیلر صنعتی

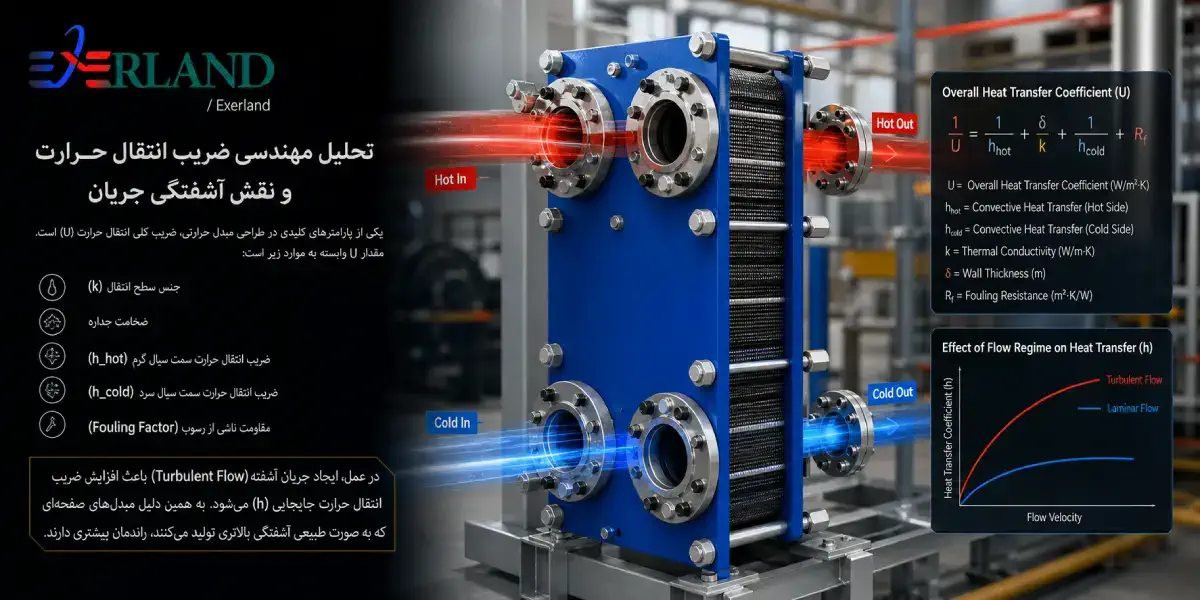

 تحلیل مهندسی ضریب انتقال حرارت و نقش آشفتگی جریان

فرمول‌های طراحی مهندسی مبدل حرارتی موتورخانه

رابطه کلی انتقال حرارت (Design Equation)

نام فرمول:

Q = U × A × ΔTlm

این رابطه پایه طراحی مبدل است و تعیین می‌کند برای انتقال حرارت Q چه سطحی از انتقال حرارت A لازم است.

 اختلاف دمای میانگین لگاریتمی (LMTD)

نام فرمول:

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

در طراحی موتورخانه، مبدل با جریان مخالف باعث افزایش ΔTlm و کاهش سطح مورد نیاز می‌شود.

محاسبه حرارت انتقالی از طریق دبی و اختلاف دما

نام فرمول:

Q = m × Cp × (T_in - T_out)

این رابطه برای محاسبه ظرفیت مورد نیاز مبدل در آب گرم مصرفی یا مدار گرمایش کاربرد دارد.

محاسبه دبی جرمی از روی دبی حجمی

نام فرمول:

m = ρ × V̇

توضیح:

• m: دبی جرمی (kg/s)
• ρ: چگالی سیال (kg/m³)
• V̇: دبی حجمی (m³/s)

معیارهای مهندسی انتخاب ظرفیت مبدل حرارتی موتورخانه

انتخاب ظرفیت مبدل باید با تحلیل بار واقعی ساختمان انجام شود. اما در پروژه‌های اجرایی معمولاً ظرفیت بر اساس یکی از این دو حالت تعیین می‌شود:

طراحی مبدل برای مدار گرمایش (Space Heating)

در این حالت، مبدل باید توانایی تأمین بار حرارتی رادیاتورها، فن‌کویل‌ها یا هواساز را داشته باشد.

بار گرمایش ساختمان معمولاً تابع:

• اقلیم
• سطح زیربنا
• ضریب انتقال حرارت جداره‌ها
• نرخ تهویه و نفوذ هوا

است.

طراحی مبدل برای آب گرم مصرفی (Domestic Hot Water)

در این حالت، مسئله بسیار حساس‌تر است، زیرا آب مصرفی دارای پیک‌های ناگهانی مصرف است. طراحی مبدل باید پیک مصرف را پاسخ دهد.

افت فشار (Pressure Drop)؛ عامل پنهان اما تعیین‌کننده

یکی از مهم‌ترین موضوعات طراحی مبدل حرارتی موتورخانه، افت فشار ایجاد شده در مبدل است. افت فشار زیاد موجب می‌شود:

• پمپ با هد بالاتر انتخاب شود
• مصرف برق موتورخانه افزایش یابد
• صدا و ارتعاش سیستم بیشتر شود
• کنترل دبی در شیرهای کنترلی دچار ناپایداری شود

در پروژه‌های مهندسی، افت فشار مجاز معمولاً بر اساس طراحی پمپ و شرایط شبکه تعیین می‌شود.

برای استعلام قیمت، دریافت مشخصات فنی و خرید مبدل حرارتی صفحه ای متناسب با ظرفیت مورد نیاز، با کارشناسان فروش در ارتباط باشید.

فرمول مفهومی افت فشار در مسیر جریان

نام فرمول:

ΔP = f × (L/D) × (ρ × v² / 2)

توضیح:

• ΔP: افت فشار (Pa)
• f: ضریب اصطکاک
• L: طول مسیر جریان
• D: قطر هیدرولیکی
• ρ: چگالی سیال
• v: سرعت جریان

این رابطه نشان می‌دهد سرعت جریان اثر نمایی بر افت فشار دارد، بنابراین طراحی مسیرهای عبور سیال باید دقیق باشد.

در اواپراتور های چیلر صنعتی، افزایش سطح انتقال حرارت معمولاً باعث افزایش غیرخطی هزینه ساخت می‌شود. برای آشنایی با انواع اواپراتور چیلر و سایر تجهیزات انتقال حرارت می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/category/chiller-evaporator

 انتخاب متریال مبدل حرارتی بر اساس کیفیت آب (جدول کاربردی)

کیفیت آب یکی از مهم‌ترین عوامل در انتخاب متریال مبدل است، مخصوصاً در ایران که در بسیاری از شهرها سختی آب بالاست.

رسوب گذاری و Fouling Factor؛ دشمن اصلی راندمان مبدل

در تحلیل واقعی عملکرد مبدل، نباید فرض کرد سطح انتقال حرارت همیشه تمیز است. در موتورخانه‌ها به دلیل سختی آب و رسوبات کربناتی، رسوب‌گذاری در سطوح انتقال حرارت رخ می‌دهد.

این رسوب باعث افزایش مقاومت حرارتی و کاهش U می‌شود.

نتیجه عملی:

• افت راندمان انتقال حرارت
• افزایش مصرف سوخت دیگ
• افزایش زمان گرم شدن آب مصرفی
• افزایش افت فشار و فشار کاری پمپ

در طراحی استاندارد، ضریب رسوب (Fouling Factor) در محاسبات لحاظ می‌شود.

استانداردهای مهندسی و نکات طراحی صنعتی مبدل حرارتی

در پروژه های بزرگ، انتخاب و طراحی مبدل باید مطابق استانداردهای معتبر انجام شود. برخی استانداردهای رایج:

• ASME (برای طراحی فشار)
• TEMA (برای طراحی مبدل پوسته و لوله‌ای)
• AHRI (برای عملکرد مبدل‌های صفحه‌ای در HVAC)
• DIN / EN (استانداردهای اروپایی برای صفحات و فریم)

در موتورخانه‌های ساختمانی ممکن است به صورت مستقیم از این استانداردها نام برده نشود، اما برندهای معتبر دقیقاً طبق همین استانداردها تولید می کنند.

جهت خرید مبدل حرارتی هواخنک و دریافت مشاوره تخصصی، با کارشناسان اکسرلند در ارتباط باشید.

نکات اجرایی نصب مبدل حرارتی در موتورخانه (کاملاً کاربردی)

در نصب مبدل حرارتی، اشتباهات اجرایی می‌تواند بهترین طراحی را نیز بی‌اثر کند. نکات کلیدی:

نصب فیلتر صافی قبل از ورودی

قبل از ورودی مبدل صفحه‌ای، نصب Strainer الزامی است تا ذرات معلق وارد صفحات نشود.

رعایت جهت جریان مخالف

در اکثر مبدل‌ها، راندمان زمانی حداکثر است که جریان دو سیال مخالف هم باشد.

 نصب شیرهای قطع و وصل و بای‌پس

برای تعمیرات و سرویس، مبدل باید دارای:

• شیر قطع ورودی و خروجی
• خط بای‌پس
• شیر تخلیه و هواگیری

باشد.

 نصب سنسورهای دما و فشار

در موتورخانه‌های حرفه‌ای، نصب موارد زیر ضروری است:

• ترمومتر ورودی/خروجی
• مانومتر ورودی/خروجی
• سنسورهای BMS برای پایش آنلاین

نمودار تحلیلی توصیفی؛ رابطه رسوب با کاهش راندمان

این نمودار به‌خوبی نشان می‌دهد که چرا استفاده از سختی‌گیر و انجام سرویس‌های دوره‌ای در موتورخانه‌ها ضروری است، به‌خصوص در سیستم‌هایی که از مبدل حرارتی صفحه ای لحیمی فشرده استفاده می‌کنند؛ زیرا این نوع مبدل‌ها به دلیل کانال‌های باریک‌تر، نسبت به رسوب‌گذاری حساس‌تر بوده و افت راندمان در آن‌ها سریع‌تر قابل مشاهده است.

چرا محاسبات مبدل حرارتی در موتورخانه حیاتی است؟

در موتورخانه‌های گرمایش مرکزی، انتخاب مبدل حرارتی اگر صرفاً بر اساس تجربه یا ظرفیت اسمی انجام شود، معمولاً باعث یکی از این دو حالت می‌شود:

1. مبدل کوچک‌تر از نیاز واقعی انتخاب می‌شود → کمبود دمای آب گرم مصرفی، نارضایتی کاربران، افزایش کارکرد دیگ و مصرف سوخت
2. مبدل بزرگ‌تر از نیاز واقعی انتخاب می‌شود → هزینه سرمایه‌گذاری بالا، افت کنترل‌پذیری سیستم، افزایش رسوب‌گذاری در بار جزئی

به همین دلیل، طراحی مهندسی مبدل باید مبتنی بر محاسبات واقعی بار حرارتی، اختلاف دمای طراحی، ضریب انتقال حرارت، افت فشار و شرایط بهره‌برداری باشد.

در این فاز، محاسبات اصلی ظرفیت حرارتی، سطح انتقال، راندمان، افت فشار و روش‌های بهینه‌سازی عملکرد مبدل در موتورخانه ارائه می‌شود؛ دقیقاً همان بخشی که مقاله را از حالت معرفی ساده به یک مرجع مهندسی تبدیل می‌کند.

 محاسبه ظرفیت حرارتی مورد نیاز مبدل (Heat Duty)

اولین مرحله در طراحی مبدل، تعیین مقدار حرارتی است که باید منتقل شود. در موتورخانه‌ها، این مقدار معمولاً برای یکی از دو کاربرد زیر محاسبه می‌شود:

• مبدل آب گرم مصرفی (DHW)
• مبدل مدار گرمایش ساختمان (Heating Loop)

محاسبه ظرفیت مبدل برای آب گرم مصرفی (DHW)

در سیستم‌های ساختمانی، معمولاً آب مصرفی از دمای آب شهری (مثلاً 10 تا 20 درجه) به دمای آب گرم مصرفی (مثلاً 55 تا 60 درجه) گرم می‌شود.

نام فرمول:

 Q = m × Cp × ΔT

که در آن:

• Q: ظرفیت حرارتی (kW)
• m: دبی جرمی آب مصرفی (kg/s)
• Cp: گرمای ویژه آب ≈ 4.186 kJ/kg.K
• ΔT: اختلاف دمای مورد نیاز (°C)

 تبدیل دبی حجمی به دبی جرمی

در پروژه‌های تأسیساتی، دبی مصرفی معمولاً به صورت m³/h یا L/min داده می‌شود. برای محاسبات دقیق باید به kg/s تبدیل شود.

نام فرمول:

m = ρ × V̇

توضیح:

• ρ: چگالی آب ≈ 1000 kg/m³
• V̇: دبی حجمی (m³/s)

 مثال عددی مهندسی (واقعی و قابل استفاده در طراحی)

مثال: طراحی مبدل آب گرم مصرفی برای ساختمان 40 واحدی

فرض کنیم:

• دبی پیک آب گرم مصرفی: 2.5 m³/h
• دمای آب سرد ورودی: 15°C
• دمای آب گرم خروجی: 60°C

مرحله اول: تبدیل دبی حجمی به m³/s
مرحله دوم: محاسبه دبی جرمی

مرحله سوم: محاسبه ΔT
مرحله چهارم: محاسبه Q

2.5 m³/h = 2.5 / 3600 = 0.000694 m³/s

نام فرمول:

 m = ρ × V̇ = 1000 × 0.000694 = 0.694 kg/s

ΔT = 60 - 15 = 45°C

نام فرمول:

 Q = m × Cp × ΔT = 0.694 × 4.186 × 45

بنابراین ظرفیت مورد نیاز مبدل آب گرم مصرفی در پیک مصرف حدود 131 kW خواهد بود.

نکته مهندسی: در پروژه‌های واقعی معمولاً 10 تا 20 درصد ضریب اطمینان لحاظ می‌شود تا مبدل در شرایط افت راندمان یا رسوب‌گذاری پاسخگو باشد.

 طراحی مبدل بر اساس روش LMTD (روش استاندارد مهندسی)

یکی از دقیق‌ترین روش‌های طراحی مبدل، استفاده از اختلاف دمای میانگین لگاریتمی (LMTD) است.

نام فرمول:

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

تعریف ΔT1 و ΔT2 در جریان مخالف

در جریان مخالف (Counter Flow):

• ΔT1 = Th,in - Tc,out
• ΔT2 = Th,out - Tc,in

مثال محاسبه LMTD برای همان پروژه

فرض کنیم در سمت اولیه (آب دیگ):

• دمای ورودی آب دیگ: 80°C
• دمای خروجی آب دیگ: 65°C

سمت ثانویه:

• آب سرد ورودی: 15°C
• آب گرم خروجی: 60°C

پس:

ΔT1 = 80 - 60 = 20
ΔT2 = 65 - 15 = 50

حالا محاسبه LMTD:

نام فرمول:

ΔTlm = (50 - 20) / ln(50 / 20)

 تعیین سطح انتقال حرارت مورد نیاز (A)

پس از محاسبه Q و LMTD، می‌توان سطح انتقال حرارت لازم را محاسبه کرد.

نام فرمول:

 A = Q / (U × ΔTlm)

انتخاب U در مبدل‌های موتورخانه‌ای

ضریب U به نوع مبدل وابسته است:

• مبدل پوسته و لوله‌ای: معمولاً 800 تا 1500 W/m².K
• مبدل صفحه‌ای: معمولاً 2000 تا 6000 W/m².K

در موتورخانه‌های ساختمانی، برای طراحی محافظه‌کارانه:

• U صفحه‌ای را حدود 3000 W/m².K
• U پوسته و لوله‌ای را حدود 1000 W/m².K

در نظر می‌گیرند.

مثال محاسبه سطح انتقال حرارت برای مبدل صفحه‌ای

Q = 131 kW = 131000 W
U = 3000 W/m².K
ΔTlm = 32.75

نام فرمول:

A = 131000 / (3000 × 32.75)

این سطح انتقال حرارت عددی تئوری است. در عمل باید Fouling Factor و ضرایب اصلاحی لحاظ شود، بنابراین سطح واقعی انتخابی بزرگ‌تر خواهد شد (مثلاً 1.6 تا 2 m²).

 مفهوم Fouling Factor و اثر آن در طراحی واقعی

در سیستم‌های موتورخانه، رسوب‌گذاری ناشی از سختی آب (کربنات کلسیم و منیزیم) یکی از عوامل اصلی کاهش راندمان مبدل است.

در طراحی صنعتی، اثر رسوب به صورت مقاومت حرارتی اضافه در نظر گرفته می‌شود.

نام فرمول:

 1/U_total = 1/U_clean + Rf

که:

• U_total: ضریب کلی انتقال حرارت واقعی در شرایط رسوب
• U_clean: ضریب انتقال حرارت در حالت تمیز
• Rf: مقاومت رسوب (m².K/W)

هرچه Rf افزایش یابد، U کاهش می‌یابد و سطح A باید بیشتر شود.

راندمان و اثربخشی مبدل حرارتی (Effectiveness)

در تحلیل پیشرفته، به جای راندمان از مفهوم اثربخشی (ε) استفاده می‌شود. این پارامتر نشان می‌دهد مبدل چقدر به حالت ایده‌آل نزدیک است.

نام فرمول: ε = Q_actual / Q_max

در آن:

• Q_actual: انتقال حرارت واقعی
• Q_max: حداکثر انتقال حرارت ممکن (در حالت ایده‌آل)

محاسبه Q_max

نام فرمول:

 Q_max = C_min × (Th,in - Tc,in)

که:

• C_min = کمترین ظرفیت گرمایی جرمی دو سیال
• C = m × Cp

نام فرمول:

C = m × Cp

این روش برای تحلیل عملکرد دقیق در بارهای جزئی و شرایط واقعی بسیار مهم است.

افت فشار در مبدل؛ پارامتر تعیین‌کننده انتخاب پمپ

افت فشار در مبدل باعث افزایش هد مورد نیاز پمپ و افزایش مصرف برق موتورخانه می‌شود. در سیستم‌های بزرگ، هزینه برق ناشی از افت فشار می‌تواند از هزینه خرید مبدل بیشتر شود.

فرمول پایه افت فشار در مسیر جریان:

نام فرمول:

ΔP = f × (L/D) × (ρ × v² / 2)

این رابطه نشان می‌دهد:

• افت فشار با مربع سرعت رشد می‌کند
• افزایش سرعت برای بالا بردن U، ممکن است هزینه انرژی پمپ را افزایش دهد

در طراحی مهندسی، باید بین راندمان حرارتی و راندمان هیدرولیکی تعادل ایجاد کرد.

جدول محدوده افت فشار مجاز در موتورخانه (استاندارد تجربی مهندسی)

نکته: افت فشار زیاد باعث می‌شود شیرهای کنترل و پمپ‌ها عملکرد نامطلوب داشته باشند.

 تحلیل خطای رایج: انتخاب مبدل بزرگ‌تر از ظرفیت واقعی

در برخی پروژه‌ها به دلیل نگرانی از کمبود گرمایش، مبدل با ظرفیت بسیار بالاتر انتخاب می‌شود. این کار در نگاه اول ایمن به نظر می‌رسد، اما از نظر مهندسی مشکلات زیر را ایجاد می‌کند:

• کاهش سرعت جریان → کاهش آشفتگی → کاهش ضریب انتقال حرارت
• افزایش رسوب‌گذاری به علت سرعت پایین
• کنترل دمای ناپایدار (Overshoot / Undershoot)
• افزایش هزینه اولیه و تعمیرات

در واقع، مبدل بیش از حد بزرگ می‌تواند در بار جزئی عملکرد بدتری نسبت به مبدل درست انتخاب‌شده داشته باشد.

 روش های افزایش راندمان مبدل حرارتی موتورخانه (راهکارهای کاملاً اجرایی)

 استفاده از سختی‌گیر و کنترل کیفیت آب

سختی‌گیر رزینی، اولین اقدام ضروری برای جلوگیری از افت U است.

نصب فیلتر Y-Strainer یا Basket Strainer

وجود ذرات معلق، مخصوصاً در مدار برگشت ساختمان، باعث گرفتگی صفحات و افزایش افت فشار می‌شود.

 اجرای شستشوی شیمیایی (Chemical Cleaning)

در مبدل صفحه‌ای، شستشوی دوره‌ای با محلول‌های اسیدی کنترل‌شده باعث بازگشت راندمان می‌شود.

کنترل صحیح دبی و سرعت جریان

دبی باید در محدوده طراحی باقی بماند. کاهش شدید دبی مساوی است با کاهش U و افزایش رسوب.

استفاده از سیستم کنترل دما با شیر سه‌راهه یا دو‌راهه

کنترل مناسب باعث می‌شود مبدل در نقطه بهینه حرارتی کار کند.

نمودار تحلیلی؛ رابطه رسوب و افزایش مصرف انرژی دیگ

 چک لیست مهندسی برای انتخاب و محاسبه مبدل حرارتی موتورخانه

برای اینکه انتخاب مبدل استاندارد باشد، مهندس طراح باید اطلاعات زیر را مشخص کند:

• بار حرارتی مورد نیاز Q (kW)
• دمای رفت و برگشت مدار اولیه (دیگ)
• دمای ورودی و خروجی مدار ثانویه
• نوع مبدل (Plate / Shell & Tube)
• ضریب انتقال حرارت U با در نظر گرفتن رسوب
• LMTD یا روش ε-NTU
• افت فشار مجاز
• فشار کاری سیستم (PN)
• جنس متریال بر اساس کیفیت آب

بدون این اطلاعات، انتخاب مبدل صرفاً حدس و تجربه خواهد بود.مبدل حرارتی لوله مارپیچ با طراحی فشرده، راندمان انتقال حرارت بالا و عملکرد پایدار، گزینه‌ای ایده‌آل برای سیستم‌های گرمایشی و فرایندهای صنعتی است.

سوالات متداول تخصصی درباره مبدل حرارتی موتورخانه در سیستم‌های تأسیسات و گرمایشی (FAQ)
