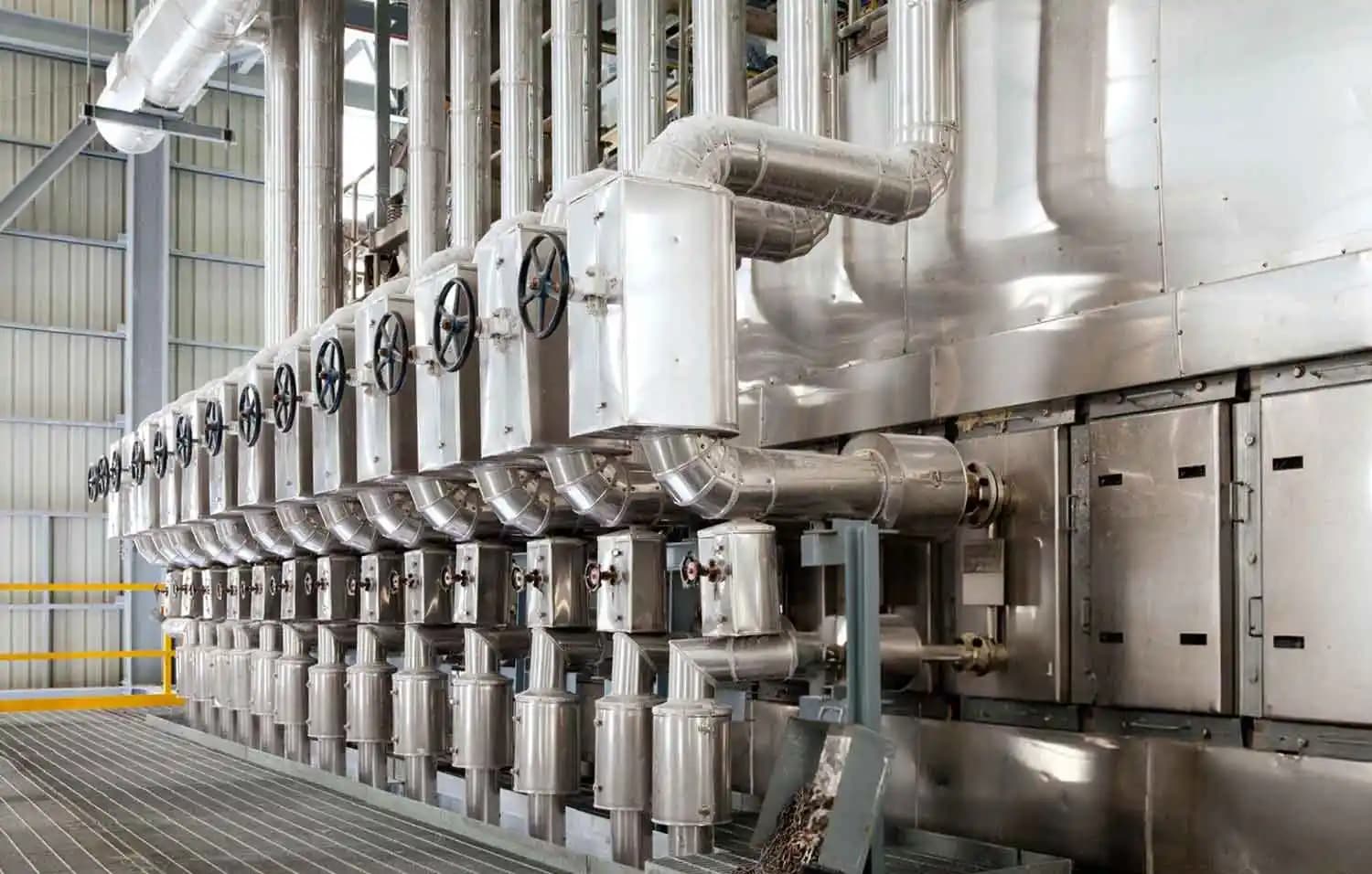

راز عملکرد پایدار مبدل حرارتی روغن داغ در صنایع سنگین چیست؟

بررسی تخصصی عوامل کلیدی در افزایش راندمان، کاهش خرابی و بهینه‌سازی عملکرد مبدل‌های روغن داغ

در بسیاری از صنایع سنگین مثل فولاد، پتروشیمی، سیمان و صنایع معدنی، مبدل حرارتی روغن داغ یکی از حیاتی‌ترین اجزای سیستم انتقال انرژی است. برخلاف سیستم‌های بخار یا آب داغ، در اینجا با سیالی سروکار داریم که در دماهای بسیار بالا کار می‌کند، اما تحت فشار نسبتاً پایین باقی می‌ماند. همین ویژگی، هم یک مزیت است و هم یک چالش جدی.

اگر این مبدل به‌درستی طراحی، انتخاب و بهره‌برداری نشود، خیلی سریع با افت راندمان، تشکیل کک (Coking)، افزایش افت فشار و حتی خرابی کامل سیستم مواجه می‌شویم. به همین دلیل، درک «راز عملکرد پایدار» این مبدل‌ها، صرفاً یک موضوع تئوریک نیست، بلکه یک ضرورت عملیاتی است.در مبدل حرارتی پوسته و لوله، موفقیت عملیاتی مستلزم درک دقیق مکانیزم‌های انتقال حرارت، رسوب‌گذاری و رفتار روغن داغ است. رعایت اصول طراحی و نگهداری، کلید افزایش عمر مفید، کاهش خرابی و حفظ راندمان بالای سیستم است.

مبدل حرارتی روغن داغ دقیقاً چه نقشی در صنایع سنگین دارد؟

در سیستم‌های روغن داغ، هدف اصلی انتقال حرارت در دماهای بالا (معمولاً 200 تا 350 درجه سانتی‌گراد) بدون نیاز به فشار بالا است. این ویژگی باعث می‌شود:

• ایمنی سیستم افزایش یابد

• هزینه تجهیزات فشار بالا کاهش یابد

• کنترل دما دقیق‌تر انجام شود

اما در عوض:

• حساسیت به تخریب حرارتی بالا می‌رود

• طراحی باید بسیار دقیق‌تر انجام شود

تعریف مهندسی عملکرد مبدل روغن داغ

در سطح پایه، عملکرد مبدل با همان رابطه کلاسیک تعریف می‌شود:

نام فرمول: معادله انتقال حرارت
Q = U × A × ΔT

اما در مبدل‌های روغن داغ، این رابطه تحت تأثیر عوامل خاصی قرار می‌گیرد که در سایر سیالات کمتر دیده می‌شود، مثل:

• تغییر ویسکوزیته با دما

• تخریب شیمیایی سیال

• تشکیل لایه‌های کربنی

چرا پایداری در مبدل روغن داغ یک چالش واقعی است؟

در نگاه اول، ممکن است تصور شود که اگر دما و دبی کنترل شود، سیستم پایدار خواهد بود. اما در عمل، چند پدیده مهم باعث ناپایداری می‌شوند:

1. تخریب حرارتی روغن (Thermal Degradation)

در دماهای بالا، ساختار مولکولی روغن شکسته می‌شود و ترکیبات سبک و سنگین ایجاد می‌شوند.

2. تشکیل کک (Coking)

ذرات کربنی روی سطح لوله‌ها می‌نشینند و انتقال حرارت را مختل می‌کنند.

3. افزایش ویسکوزیته

با کاهش کیفیت روغن، ویسکوزیته افزایش یافته و جریان سخت‌تر می‌شود.

تحلیل دقیق ویسکوزیته و اثر آن بر عملکرد

یکی از مهم‌ترین تفاوت‌های روغن داغ با آب، تغییر شدید ویسکوزیته با دما است:

نام فرمول: رابطه ویسکوزیته با دما (تقریبی)
μ = μ₀ × e^(−βT)

نتیجه:

• در دمای پایین → ویسکوزیته بالا → انتقال حرارت ضعیف

• در دمای بالا → ویسکوزیته کم → انتقال بهتر

اما اگر دما بیش از حد بالا رود → تخریب روغن شروع می‌شود

یکی از مهم‌ترین تفاوت‌های روغن داغ با سیالاتی مانند آب، تغییر شدید ویسکوزیته با دما است که به‌طور مستقیم عملکرد حرارتی را در مبدل حرارتی لوله ای تحت تأثیر قرار می‌دهد.

نقش رژیم جریان در پایداری عملکرد

برای جلوگیری از رسوب و کک‌سازی، باید جریان در حالت آشفته باقی بماند:

نام فرمول: عدد رینولدز
Re = (ρVD) / μ

تحلیل:

نتیجه مهم:
در سیستم روغن داغ، حفظ Re بالا یکی از کلیدهای پایداری است.

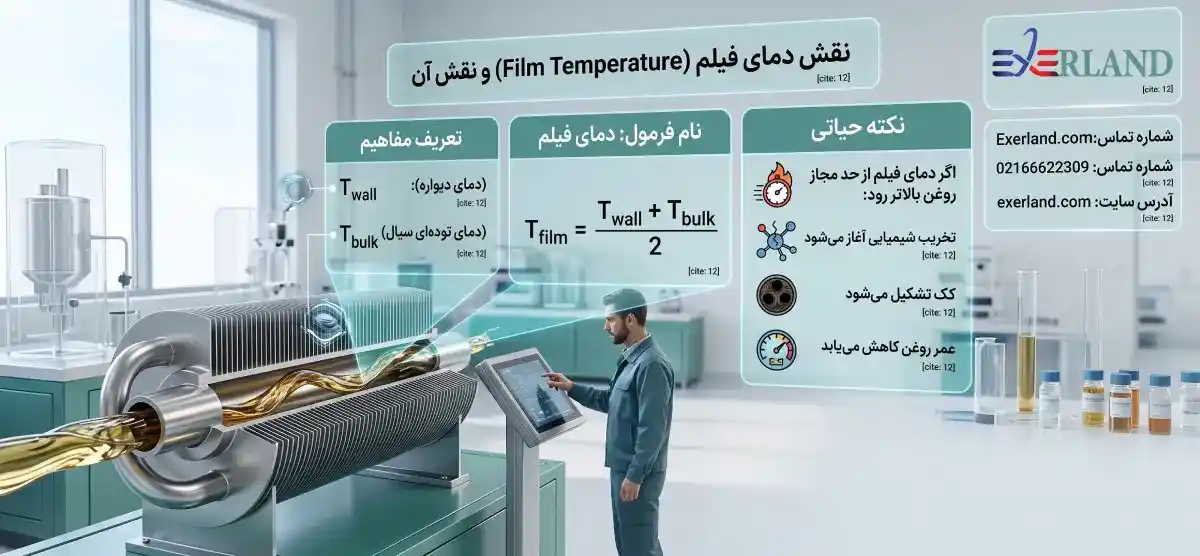

نقش دمای فیلم (Film Temperature)

در مبدل حرارتی فین تیوب (Fin-Tube Heat Exchanger)، یکی از مفاهیم کلیدی برای عملکرد پایدار و طول عمر سیال دمای فیلم (Film Temperature) است.یکی از مفاهیم بسیار مهم که معمولاً نادیده گرفته می‌شود:

نام فرمول: دمای فیلم
T_film = (T_wall + T_bulk) / 2

نکته حیاتی:
اگر دمای فیلم از حد مجاز روغن بالاتر رود:
تخریب شیمیایی آغاز می‌شود
کک تشکیل می‌شود
عمر روغن کاهش می‌یابد

جدول محدوده‌های عملیاتی ایمن

رفتار انتقال حرارت در روغن داغ

در مقایسه با آب:

بیشتر  بخوانید: راهنمای جامع پمپ تصفیه آب صنعتی | انواع، محاسبات، خرید و انتخاب حرفه‌ای

نقش افت فشار در عملکرد پایدار

نام فرمول: افت فشار
ΔP = f (L/D) (ρV^2 / 2)

تحلیل:

• افزایش سرعت → افزایش انتقال حرارت

• اما → افزایش افت فشار

تعادل مهم:

پایداری یعنی پیدا کردن نقطه بهینه بین:

• انتقال حرارت بالا

• افت فشار قابل قبول

یک سناریوی واقعی صنعتی

فرض کن در یک کارخانه فولاد:

• دمای روغن: 300°C

• دبی بالا

• زمان کارکرد طولانی

اگر:

• سرعت جریان کم باشد → رسوب تشکیل می‌شود

• دمای دیواره بالا باشد → کک ایجاد می‌شود

نتیجه:
بعد از چند ماه، راندمان به‌شدت افت می‌کند

راز واقعی عملکرد پایدار

اگر بخواهیم بدون پیچیدگی بگوییم، پایداری مبدل روغن داغ به ۵ عامل کلیدی وابسته است:

1. کنترل دمای فیلم

2. حفظ جریان آشفته

3. جلوگیری از تخریب روغن

4. طراحی مناسب سطح انتقال

5. ایجاد تعادل بین افت فشار و راندمان

محاسبات طراحی، تحلیل عددی انتقال حرارت و بررسی افت فشار در سیستم‌های روغن داغ

در سیستم های روغن داغ، اگر طراحی بر اساس داده واقعی و تحلیل عددی انجام نشود، حتی بهترین تجهیزات هم دچار افت عملکرد می‌شوند. در این بخش، به‌صورت دقیق و مهندسی، نحوه طراحی و تحلیل عملکرد مبدل بررسی می‌شود، مبدل های حرارتی صفحه‌ای لحیمی (Brazed Plate Heat Exchanger) به دلیل سطح انتقال حرارت بالا و فشردگی طراحی، گزینه‌ای ایده‌آل برای انتقال حرارت بین روغن داغ و سیال دیگر هستند. اما اگر طراحی و تحلیل مهندسی بر اساس داده‌های واقعی انجام نشود، حتی بهترین مبدل‌ها نیز دچار افت عملکرد و افزایش مصرف انرژی می‌شوند.

 محاسبه بار حرارتی واقعی (Heat Duty)

اولین قدم در طراحی هر مبدل:

نام فرمول: بار حرارتی
Q = m × Cp × (T_out - T_in)

پارامترها:

• m: دبی جرمی (kg/s)
• Cp: ظرفیت گرمایی روغن
• T: دما

مثال صنعتی واقعی

فرض کنیم:

• دبی: 5 kg/s
• Cp روغن: 2.2 kJ/kg.K
• اختلاف دما: 60°C

Q = 5 × 2.2 × 60 = 660 kW

نکته مهم:
در روغن داغ، Cp با دما تغییر می‌کند → باید مقدار میانگین استفاده شود

محاسبه اختلاف دمای مؤثر (LMTD)

نام فرمول: LMTD
ΔT_lm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

تحلیل:

در سیستم روغن داغ:

• تغییرات دما زیاد است
• بنابراین LMTD اهمیت حیاتی دارد

مثال:

ΔT1 = 120°C
ΔT2 = 60°C
ΔT_lm ≈ 86.6°C

 محاسبه ضریب انتقال حرارت (U)

نام فرمول: مقاومت حرارتی
1/U = (1/h_i) + (t/k) + (1/h_o) + R_f

مقادیر واقعی در روغن داغ:

نتیجه مهم:
U در روغن داغ پایین است → نیاز به سطح بیشتر

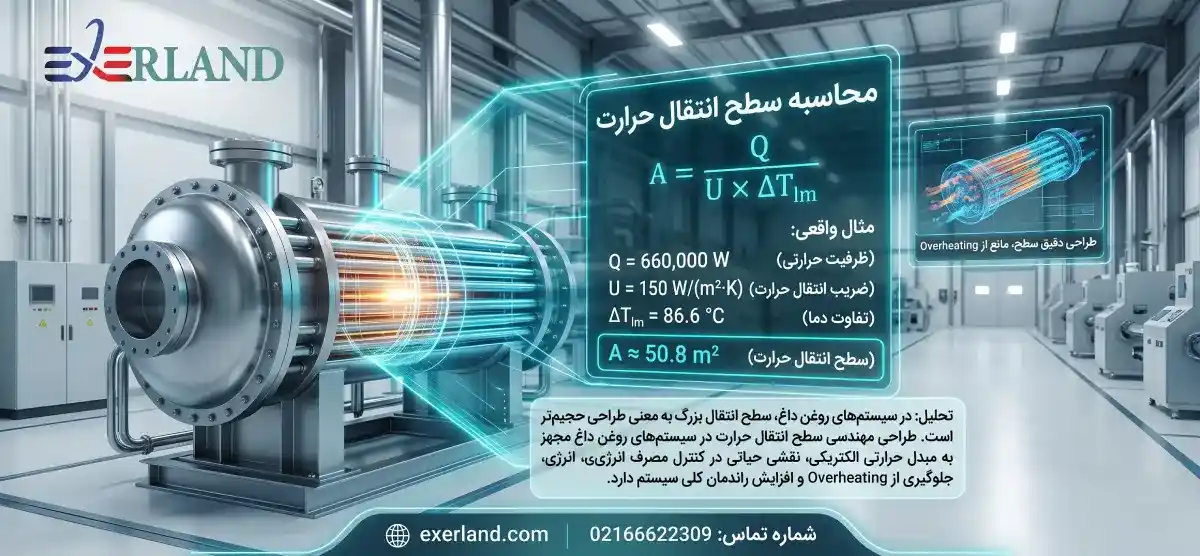

 محاسبه سطح انتقال حرارت

نام فرمول: سطح انتقال
A = Q / (U × ΔT_lm)

مثال واقعی:

Q = 660000 W
U = 150
ΔT = 86.6

A ≈ 50.8 m²

تحلیل:

در روغن داغ، سطح انتقال معمولاً بزرگ است → طراحی حجیم‌تر

در سیستم‌های روغن داغ مجهز به مبدل حرارتی الکتریکی, طراحی دقیق سطح انتقال حرارت نقش حیاتی در کنترل مصرف انرژی، جلوگیری از Overheating و افزایش راندمان کلی سیستم دارد.

 تحلیل عدد رینولدز و رژیم جریان

نام فرمول: عدد رینولدز
Re = (ρVD) / μ

محدوده‌های مهم:

در روغن داغ:

هدف → Re > 4000

نکته حیاتی:

اگر Re پایین باشد:

• انتقال حرارت افت می‌کند
• رسوب افزایش می‌یابد

تحلیل عدد ناسلت و ضریب جابجایی

نام فرمول: Dittus-Boelter
Nu = 0.023 Re^0.8 Pr^0.4

تحلیل:

روغن داغ:

• Prandtl بالا
  → حساسیت زیاد به دما

نتیجه:

افزایش سرعت → افزایش h → افزایش U

در مبدل حرارتی مارپیچ , طراحی بهینه خم‌ها و سرعت جریان سیال باعث افزایش اختلاط و ضریب انتقال حرارت می‌شود و راندمان مبدل را به شکل محسوسی بهبود می‌بخشد.

 تحلیل افت فشار واقعی

نام فرمول: افت فشار
ΔP = f (L/D) (ρV^2 / 2)

مثال صنعتی:

ρ = 800 kg/m³
V = 2 m/s
L/D = 50

ΔP ≈ 8–15 kPa

جدول اثر سرعت

بیشتر بخوانید:بازیابی حرارت دودکش: افزایش راندمان و ایمنی سیستم‌های صنعتی

تحلیل دمای دیواره و فیلم

نام فرمول: دمای فیلم
T_film = (T_wall + T_bulk) / 2

نکته بسیار مهم:
در روغن داغ:
اگر T_wall بالا برود → کک تشکیل می‌شود

محدوده ایمن:

بیشتر بخوانید: مبدل حرارتی فولادی بهتر است یا سایر مدل ها؟ بررسی دقیق مزایا و عملکرد

تحلیل رسوب و افت عملکرد

نام فرمول: اثر رسوب
1/U_total = 1/U_clean + R_f

مدل واقعی:

نتیجه:
طراحی باید با ضریب اطمینان انجام شود

ضریب اطمینان طراحی (Design Margin)

نام فرمول: ضریب طراحی
A_design = A × (1 + Safety Factor)

مقدار پیشنهادی:

 تحلیل مصرف انرژی پمپ

نام فرمول: توان پمپ
P = Q × ΔP / η

افزایش ΔP → افزایش هزینه عملیاتی

مفهوم واقعی «پایداری» در مبدل روغن داغ

پایداری فقط به معنی کار کردن نیست، بلکه یعنی:

• حفظ ضریب انتقال حرارت در طول زمان
• جلوگیری از تشکیل رسوب و کک
• کنترل افت فشار در محدوده طراحی
• جلوگیری از تخریب شیمیایی روغن

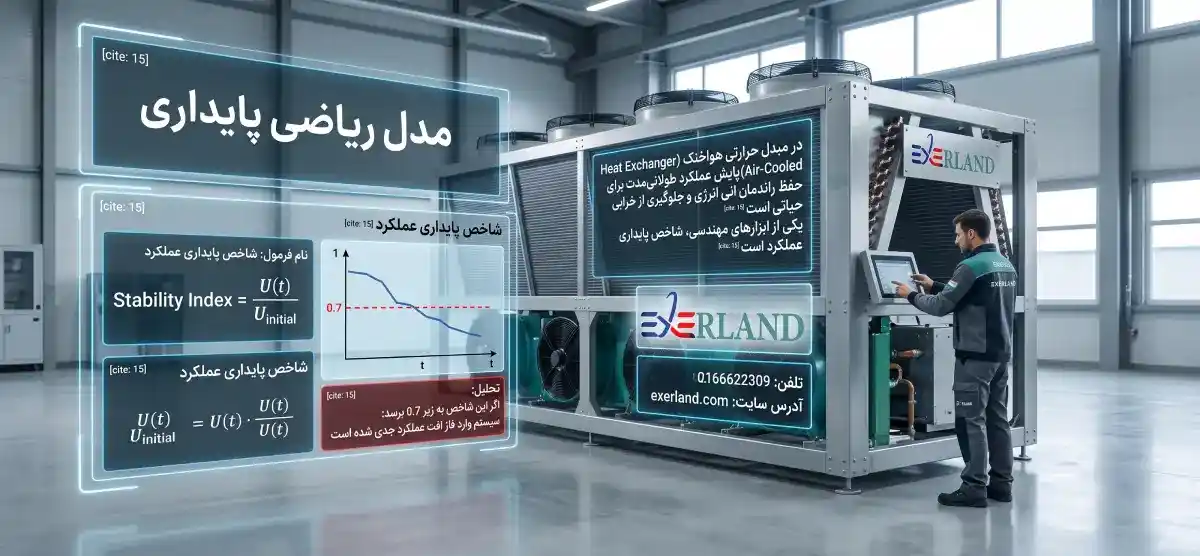

مدل ریاضی پایداری

نام فرمول: شاخص پایداری عملکرد
Stability Index = U(t) / U_initial

تحلیل:

اگر این شاخص به زیر 0.7 برسد:

• سیستم وارد فاز افت عملکرد جدی شده است

در مبدل حرارتی هواخنک (Air-Cooled Heat Exchanger)، پایش عملکرد طولانی‌مدت برای حفظ راندمان انرژی و جلوگیری از خرابی حیاتی است. یکی از ابزارهای مهندسی، شاخص پایداری عملکرد است.

کنترل دمای دیواره (Wall Temperature Control)

بزرگ‌ترین دشمن سیستم روغن داغ:

 دمای بیش از حد دیواره

رابطه دمای دیواره:

نام فرمول: شار حرارتی
q = h × (T_wall - T_bulk)

نکته حیاتی:

افزایش شار حرارتی → افزایش T_wall → شروع کک‌سازی

در مبدل حرارتی رادیاتور پره ای (Finned Radiator Heat Exchanger)، دمای دیواره یکی از پارامترهای کلیدی برای عملکرد پایدار و جلوگیری از تخریب حرارتی سیال است.

محدوده ایمن صنعتی:

نتیجه مهندسی:
کنترل T_wall مهم‌تر از کنترل T_bulk است

طراحی سرعت بهینه جریان (Velocity Optimization)

یکی از اشتباهات رایج:

• یا سرعت خیلی کم
• یا سرعت بیش از حد بالا

رابطه کلیدی:

نام فرمول: عدد رینولدز
Re = (ρVD) / μ

تحلیل طراحی:

نتیجه:

پایداری = انتخاب سرعت بهینه، نه حداکثر

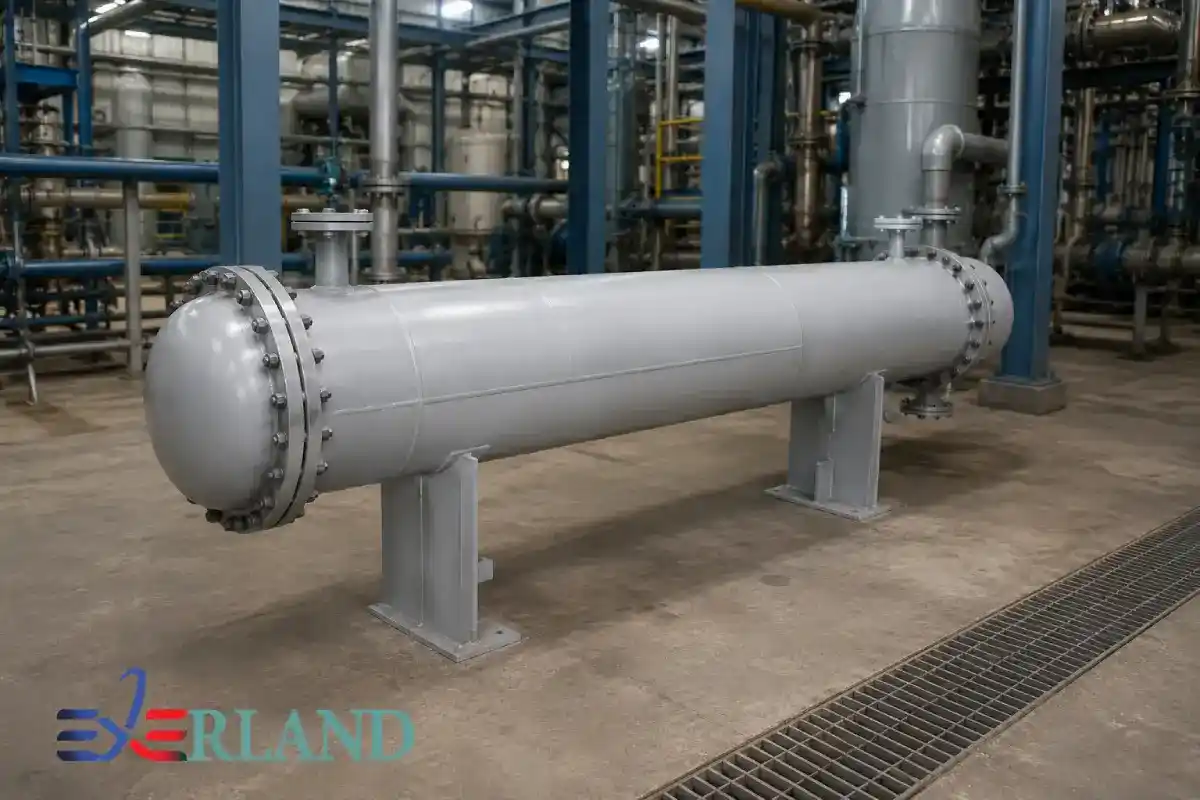

جلوگیری از نقاط داغ (Hot Spots)

Hot Spot یعنی:
نقطه‌ای که دمای موضعی از حد مجاز بالاتر می‌رود.

علت‌ها:

• توزیع نامناسب جریان
• طراحی ضعیف بفل‌ها
• گرفتگی موضعی

در مبدل حرارتی (Heat Exchanger)، به‌ویژه در کاربردهای صنعتی و روغن داغ، ایجاد Hot Spot یکی از عوامل مهم کاهش راندمان و افزایش خرابی تجهیزات است. Hot Spot به ناحیه‌ای گفته می‌شود که در آن دمای موضعی از حد مجاز بالاتر می‌رود و باعث تنش حرارتی شدید در سطح مبدل می‌شود.

مدل ساده:

نام فرمول: افزایش دمای موضعی
T_local = T_bulk + (q / h)

نتیجه:

کاهش h → افزایش T_local → تخریب سریع روغن

انتخاب متریال مناسب

در مبدل روغن داغ، متریال فقط برای استحکام نیست، بلکه برای:

• انتقال حرارت
• مقاومت در برابر کک
• پایداری شیمیایی

در مبدل حرارتی هواخنک عمودی (Vertical Air-Cooled Heat Exchanger)، انتخاب جنس و متریال لوله‌ها و پوسته فراتر از بحث استحکام مکانیکی است و تأثیر مستقیم بر عملکرد حرارتی و عمر تجهیز دارد.

جدول انتخاب متریال

نکته مهم:
سطح صاف‌تر → رسوب کمتر

 مدیریت رسوب و کک (Fouling Control)

نام فرمول: افت عملکرد
1/U_total = 1/U_clean + R_f

استراتژی‌های کنترل:

• حفظ جریان آشفته
• کنترل دمای فیلم
• فیلتراسیون روغن
• استفاده از افزودنی‌ها

در مبدل حرارتی دوار (Rotary Heat Exchanger)، برای حفظ عملکرد بهینه و طول عمر تجهیز، اجرای استراتژی‌های کنترل مؤثر ضروری است.

نرخ رشد رسوب:

نام فرمول: رشد رسوب
R_f = a × t^b

نتیجه:

اگر کنترل نشود → افت U تا 50%

طراحی هیدرولیکی هوشمند

در بسیاری از سیستم‌های صنعتی، به‌ویژه در مبدل حرارتی اسپیرال (Spiral Heat Exchanger)، مشکل اصلی عملکرد فقط محدود به انتقال حرارت نیست، بلکه رفتار هیدرولیکی جریان نقش تعیین‌کننده‌تری دارد. اگر جریان به‌درستی توزیع نشود، حتی با سطح انتقال حرارت بالا نیز راندمان واقعی کاهش می‌یابد.

اصل مهم:

توزیع یکنواخت جریان = پایداری عملکرد

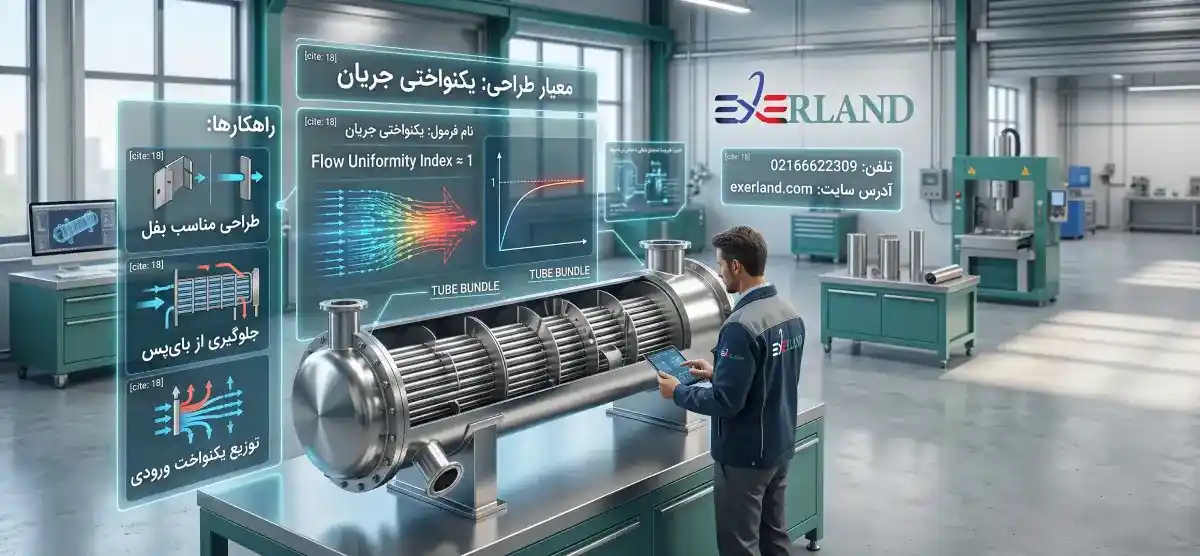

معیار طراحی:

نام فرمول: یکنواختی جریان
Flow Uniformity Index ≈ 1

راهکارها:

• طراحی مناسب بفل
• جلوگیری از بای‌پس
• توزیع یکنواخت ورودی



 کنترل بهره‌برداری (Operational Stability)

حتی بهترین طراحی هم بدون بهره‌برداری صحیح شکست می‌خورد.

خطاهای رایج:

• راه‌اندازی سریع
• شوک حرارتی
• تغییرات ناگهانی دبی

مدل شوک حرارتی:

نام فرمول: تنش حرارتی
σ = E α ΔT

نتیجه:

شوک → ترک → خرابی

عامل شماره ۸: طراحی با ضریب اطمینان واقعی

نام فرمول: سطح طراحی
A_design = A × (1 + Margin)


در مبدل حرارتی U-Tube، طراحی با ضریب اطمینان واقعی یک استراتژی کلیدی برای تضمین عملکرد پایدار، جلوگیری از افت ظرفیت حرارتی و افزایش عمر تجهیز در شرایط صنعتی سخت است.

مقدار واقعی:

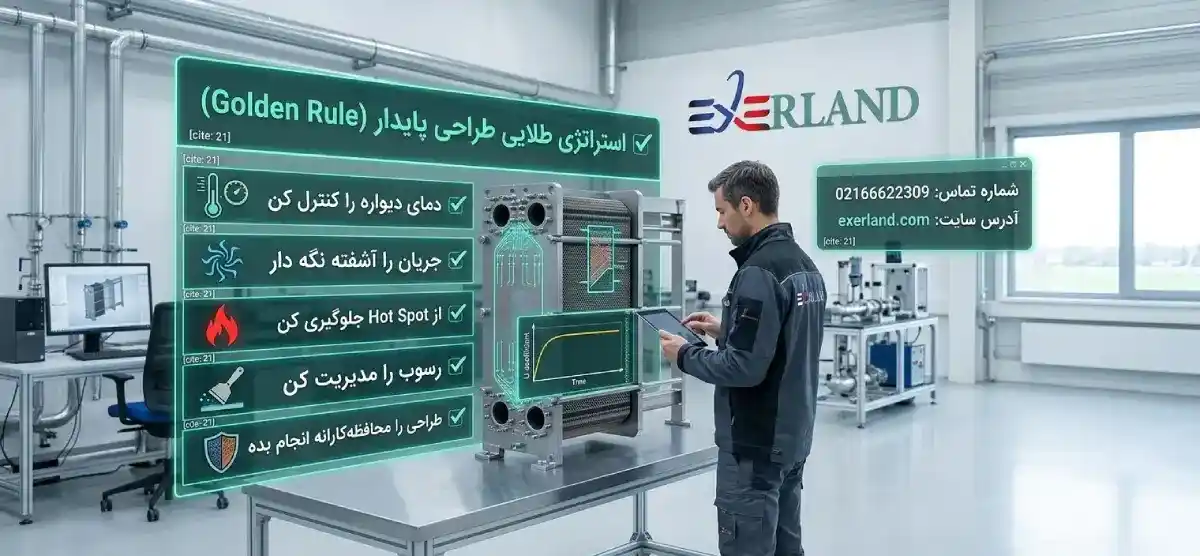

 استراتژی طلایی طراحی پایدار (Golden Rule)

اگر بخواهیم همه چیز را خلاصه کنیم:

✔ دمای دیواره را کنترل کن
✔ جریان را آشفته نگه دار
✔ از Hot Spot جلوگیری کن
✔ رسوب را مدیریت کن
✔ طراحی را محافظه‌کارانه انجام بده

رعایت این اصول در مبدل حرارتی صفحه‌ای باعث می‌شود که راندمان انتقال حرارت حفظ شود، مصرف انرژی کاهش یابد و خرابی‌های زودرس ناشی از Fouling یا Hot Spot به حداقل برسد.
