در بسیاری از تجهیزات صنعتی مانند توربینها، کمپرسورها، گیربکسهای سنگین، ماشینآلات فولاد و سیستمهای هیدرولیک قدرت، کنترل دمای روغن نقش حیاتی در پایداری عملکرد سیستم دارد. افزایش بیش از حد دمای روغن میتواند باعث کاهش ویسکوزیته، افت خاصیت روانکاری، افزایش سایش قطعات و حتی تخریب شیمیایی روغن شود. به همین دلیل استفاده از مبدلهای حرارتی روغن بهعنوان بخشی از مدار خنککاری در سیستمهای روغنکاری و هیدرولیک ضروری است.طراحی صحیح مبدل حرارتی روغن باید به گونهای انجام شود که دمای روغن در محدوده عملکرد بهینه تجهیزات حفظ شود، افت فشار قابل قبول باقی بماند و مصرف انرژی سیستم حداقل گردد.در برخی کاربردهای گرمایشی صنعتی، مبدل حرارتی الکتریکی راهکاری مناسب برای تأمین انرژی حرارتی مورد نیاز محسوب میشود.
نقش مبدل حرارتی در مدارهای روغن کاری و هیدرولیک
روغن در سیستمهای صنعتی معمولاً سه وظیفه اصلی دارد:
- روانکاری قطعات متحرک
- انتقال حرارت از نواحی داغ
- انتقال توان در سیستمهای هیدرولیک
در حین کار تجهیزات، اصطکاک و تلفات مکانیکی باعث افزایش دمای روغن میشود. اگر این حرارت دفع نشود، دمای روغن میتواند به سرعت از محدوده مجاز عبور کند. در بیشتر سیستمها دمای مناسب روغن بین 40 تا 60 درجه سانتیگراد در نظر گرفته میشود.
مبدل حرارتی با انتقال حرارت از روغن به یک سیال سردتر (معمولاً آب یا هوا) باعث حفظ پایداری دمایی سیستم میشود.
بیشتر بخوانید: هواساز هیبریدی چیست و چرا انتخابی برتر در پروژه های مدرن است؟
انواع مبدل های حرارتی مورد استفاده برای خنککاری روغن
انتخاب نوع مبدل حرارتی به ظرفیت حرارتی، شرایط محیطی، کیفیت سیال خنککننده و محدودیتهای نصب بستگی دارد.برای افزایش سطح تماس با هوا، مبدل حرارتی لوله ای پره دار در بسیاری از تجهیزات خنککاری مورد استفاده قرار میگیرد.

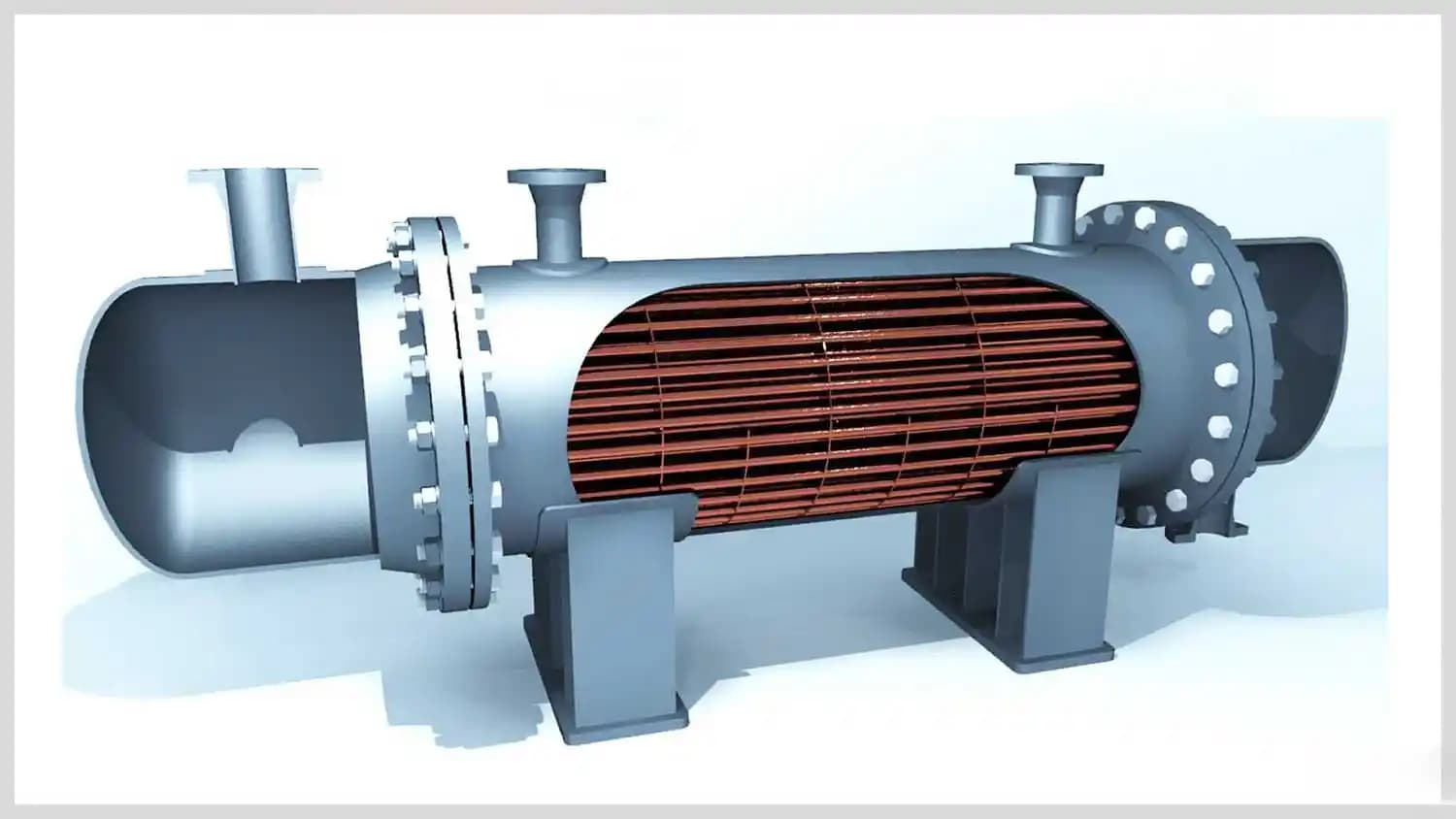

مبدل حرارتی پوسته و لوله (Shell and Tube Oil Cooler)
این نوع مبدل رایج ترین گزینه در صنایع سنگین است. روغن معمولاً در سمت پوسته و آب خنککننده در داخل لولهها جریان دارد.
مزایا:
- ظرفیت حرارتی بالا
- مقاومت مکانیکی زیاد
- مناسب برای فشارهای بالا
- تعمیر و تمیزکاری آسان
کاربردها:
- نیروگاهها
- توربینها
- سیستمهای روانکاری کمپرسورها
مبدل حرارتی صفحهای (Plate Heat Exchanger)
در این نوع مبدل، صفحات فلزی نازک باعث ایجاد سطح انتقال حرارت بسیار بزرگ در حجم کم میشوند.برای سیستم هایی که نیاز به سرویس و نگهداری دورهای دارند، مبدل حرارتی صفحه ای واشردار انتخاب مناسبی به شمار میرود.
مزایا:
- ضریب انتقال حرارت بالا
- ابعاد کوچک
- راندمان بالا
محدودیتها:
- حساسیت به آلودگی سیال
- فشار کاری محدودتر
کاربرد:
- سیستمهای هیدرولیک صنعتی
- ماشینآلات CNC
- صنایع پلاستیک
مبدل حرارتی هواخنک روغن (Air Cooled Oil Cooler)
در این سیستم از جریان هوا برای خنککاری روغن استفاده میشود.
مزایا:
- عدم نیاز به آب
- مناسب برای مناطق کمآب
- نصب ساده
کاربرد:
- ماشینآلات راهسازی
- سیستمهای هیدرولیک متحرک
- تجهیزات معدنی
محاسبه بار حرارتی مبدل روغن
اولین مرحله طراحی، تعیین میزان حرارتی است که باید از روغن دفع شود.
نام فرمول: بار حرارتی
Q = m × Cp × (Tin − Tout)
که در آن:
Q : بار حرارتی (W)
m : دبی جرمی روغن (kg/s)
Cp : ظرفیت گرمایی روغن
Tin : دمای ورودی روغن
Tout : دمای خروجی روغن
به عنوان مثال اگر دبی روغن 6 kg/s و دمای ورودی 75°C و دمای خروجی مورد نظر 55°C باشد:
Q = 6 × 2100 × (75 − 55) Q = 252000 W
بنابراین مبدل باید حدود 252 کیلووات حرارت دفع کند.
برای بررسی قیمت و خرید مبدل حرارتی چیلر اینجا کلیک کنید.
محاسبه سطح انتقال حرارت
پس از تعیین بار حرارتی، سطح لازم مبدل محاسبه میشود.
نام فرمول: سطح انتقال حرارت
A = Q / (U × ΔTlm)
که در آن:
A : سطح انتقال حرارت
U : ضریب انتقال حرارت کلی
ΔTlm : اختلاف دمای میانگین لگاریتمی
در مبدل های روغن معمولاً ضریب انتقال حرارت در محدوده 80 تا 300 W/m²K قرار دارد زیرا ویسکوزیته روغن بالا است.
ملاحظات مهم در انتخاب مبدل حرارتی روغن
انتخاب صحیح مبدل نیازمند بررسی چند پارامتر کلیدی است:
ویسکوزیته روغن
ویسکوزیته بالا باعث کاهش ضریب انتقال حرارت و افزایش افت فشار میشود. بنابراین در طراحی باید سرعت جریان روغن به گونهای انتخاب شود که انتقال حرارت کافی ایجاد شود.
افت فشار مجاز
در سیستمهای روغنکاری افت فشار زیاد میتواند باعث کاهش دبی روغن و آسیب به یاتاقانها شود. معمولاً افت فشار مجاز در محدوده 0.2 تا 0.5 bar در نظر گرفته میشود.
کیفیت سیال خنککننده
اگر آب خنککننده دارای سختی بالا باشد، رسوب در لولهها ایجاد میشود و راندمان مبدل کاهش مییابد. در چنین شرایطی استفاده از فیلتر یا سیستم تصفیه ضروری است.
جنس مواد
برای جلوگیری از خوردگی باید جنس مناسب انتخاب شود:
- تیوب مسی یا Cu-Ni برای آب دریا
- استنلس استیل برای محیطهای خورنده
- کربن استیل برای کاربردهای عمومی
جهت مشاهده مشخصات، دریافت مشاوره و اطلاعات کندانسور چیلر، کلیک کنید.
نگهداری و بهرهبرداری صحیح از مبدلهای حرارتی روغن
عملکرد بلندمدت مبدل ها وابسته به نگهداری مناسب است.
پایش دمای ورودی و خروجی
افزایش اختلاف دمای روغن و آب میتواند نشاندهنده کاهش راندمان مبدل باشد.
کنترل رسوب و آلودگی
رسوب در سطح انتقال حرارت باعث افزایش مقاومت حرارتی میشود. شستشوی دورهای لولهها ضروری است.
بررسی افت فشار
افزایش ناگهانی افت فشار ممکن است ناشی از گرفتگی مسیر جریان باشد.
بازرسی نشتی
نشتی داخلی در مبدل های پوسته و لوله می تواند باعث ورود آب به مدار روغن شود که یکی از خطرناکترین مشکلات سیستمهای روانکاری است.
تحلیل فنی و مهندسی طراحی مبدل حرارتی روغن (Oil Cooler)
