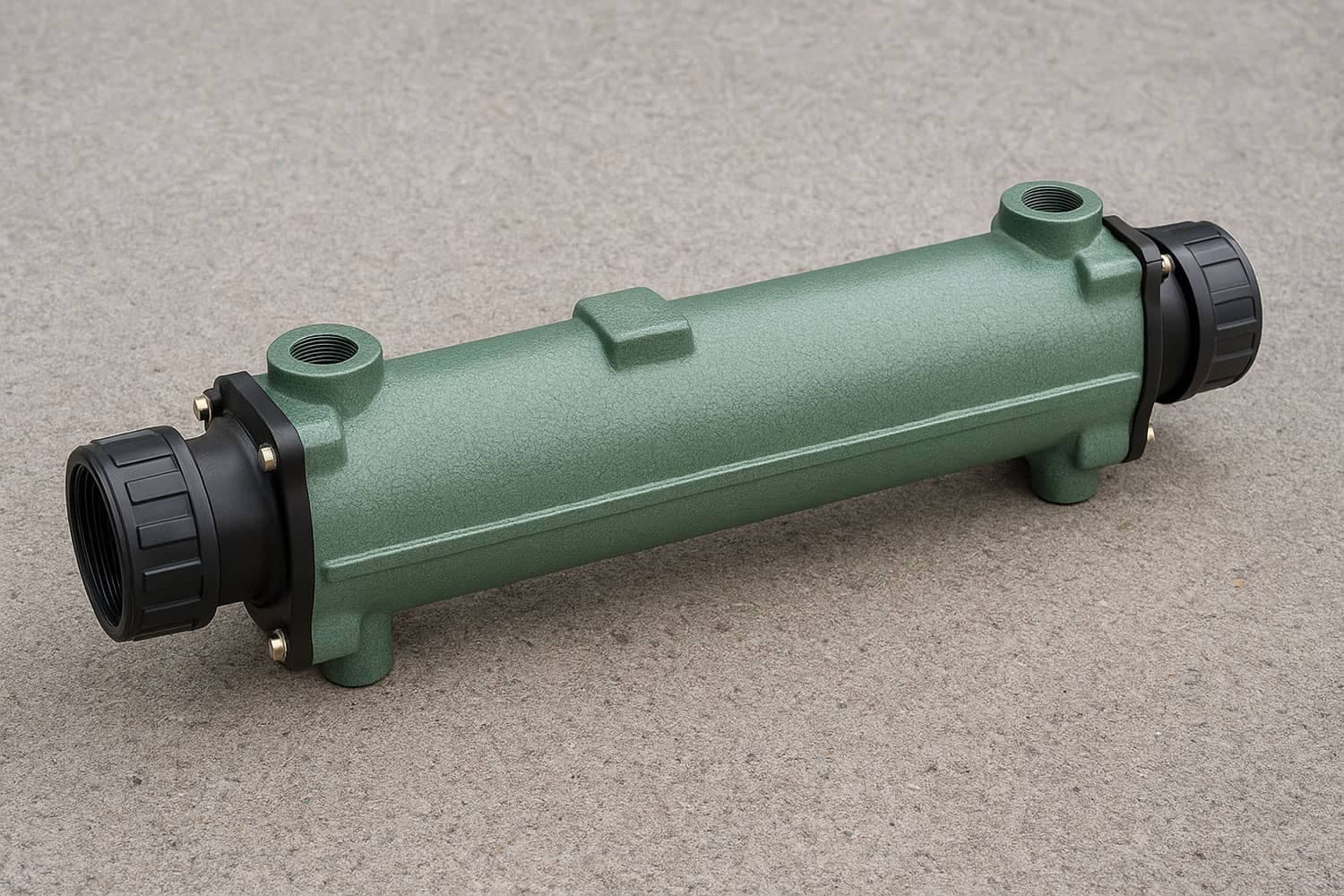

مبدل حرارتی استخر چیست و چه مزایایی دارد؟

چرا مبدل حرارتی در استخر یک تجهیز کلیدی است؟

در سیستم‌های گرمایش آب استخر، هدف فقط رساندن آب به دمای مطلوب نیست؛ بلکه حفظ دما با کمترین مصرف انرژی و بیشترین پایداری حرارتی اهمیت اصلی را دارد. در این میان، مبدل حرارتی استخر (Pool Heat Exchanger) نقش یک واسط انتقال انرژی بین منبع حرارتی (بویلر، پمپ حرارتی یا سیستم خورشیدی) و آب استخر را ایفا می‌کند. در استخرهایی که حجم آب بالایی دارند، انتخاب تجهیزات مناسب نقش مهمی در حفظ راندمان گرمایشی ایفا می‌کند. به همین دلیل، مبدل حرارتی پوسته و لوله دو پاس در بسیاری از پروژه‌های بزرگ به عنوان یک راهکار مطمئن برای انتقال حرارت مورد استفاده قرار می‌گیرد.

به زبان مهندسی:

مبدل حرارتی استخر = کنترل‌کننده اصلی تبادل انرژی بین منبع گرما و حجم عظیم آب استخر

مبدل حرارتی استخر چیست؟

مبدل حرارتی استخر تجهیزی است که بدون تماس مستقیم دو سیال، انرژی حرارتی را از یک سیال گرم (مثل آب بویلر یا آب داغ موتورخانه) به آب سرد استخر منتقل می‌کند.

عملکرد پایه:

• یک سیال گرم داخل لوله‌ها جریان دارد
• آب استخر در اطراف لوله‌ها یا پوسته جریان دارد
• انتقال حرارت از طریق دیواره فلزی انجام می‌شود

 نتیجه: افزایش دمای آب استخر بدون اختلاط سیالات

جهت انتخاب و خرید مینی چیلر تراکمی مسکونی با راندمان بالا و مصرف انرژی بهینه، کلیک کنید.

انواع مبدل حرارتی مورد استفاده در استخر

در سیستم‌های استخر، معمولاً از چند نوع مبدل استفاده می‌شود:

1. مبدل حرارتی پوسته و لوله (Shell & Tube)

• رایج‌ترین نوع در استخرهای بزرگ
• مناسب برای ظرفیت‌های بالا
• مقاومت بالا در برابر رسوب

2. مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)

• راندمان حرارتی بالا
• ابعاد کوچک‌تر
• مناسب استخرهای متوسط

3. مبدل تیتانیومی (Titanium Heat Exchanger)

• مقاومت عالی در برابر کلر و مواد شیمیایی
• مناسب استخرهای روباز و آب شور

اصول عملکرد ترمودینامیکی مبدل حرارتی استخر

انتقال حرارت در مبدل استخر بر اساس اختلاف دمای بین دو سیال انجام می‌شود.

نام فرمول: انتقال حرارت در مبدل استخر
Q = U × A × ΔT

تحلیل مهندسی:

• Q = توان انتقال حرارت (Heat Transfer Rate)
• U = ضریب کلی انتقال حرارت
• A = سطح تبادل حرارتی
• ΔT = اختلاف دمای میانگین

هرچه ΔT یا A بیشتر باشد، سرعت گرم شدن آب استخر افزایش می یابد.

بیشتر بخوانید: فیلتر کربن صنعتی و نقش آن در بهبود کیفیت آب

چرا مبدل حرارتی برای استخر ضروری است؟

استخرها حجم آب بسیار بالایی دارند، بنابراین:

• گرمایش مستقیم بسیار پرهزینه است
• کنترل دما بدون مبدل تقریباً غیرممکن است
• اتلاف انرژی در روش‌های مستقیم بسیار زیاد است

مبدل حرارتی باعث جداسازی سیستم تولید گرما از آب استخر می‌شود.

در بسیاری از کاربردهای تأسیساتی، کاهش افت انرژی اهمیت ویژه‌ای دارد. به همین دلیل، مبدل حرارتی چند لوله ای در فرآیندهای انتقال حرارت به عنوان تجهیزی کارآمد شناخته می‌شود.

جدول مقایسه روش‌های گرمایش استخر

بیشتر بخوانید: راهنمای جامع دستگاه تصفیه آب RO صنعتی در صنایع پتروشیمی | طراحی، مزایا، محاسبات

نقش مبدل در کاهش مصرف انرژی

مبدل حرارتی با انتقال غیرمستقیم انرژی باعث می‌شود:

• بویلر در شرایط پایدارتر کار کند
• سیکل‌های روشن/خاموش کاهش یابد
• اتلاف انرژی در انتقال مستقیم حذف شود

نتیجه: کاهش هزینه انرژی تا حد قابل توجه

بهبود فرآیند تبادل انرژی می‌تواند زمان گرمایش آب را به شکل محسوسی کاهش دهد. به همین علت، مبدل حرارتی لوله ای در بسیاری از پروژه‌های حرارتی و برودتی کاربرد گسترده‌ای پیدا کرده است.

تحلیل سرعت گرمایش آب استخر

زمان گرم شدن آب استخر تابع توان حرارتی ورودی است.

نام فرمول: ظرفیت حرارتی آب استخر
Q = m × Cp × ΔT

تحلیل:

• m = جرم آب استخر
• Cp = گرمای ویژه آب
• ΔT = اختلاف دمای هدف

افزایش Q (از طریق مبدل قوی‌تر) → کاهش زمان گرمایش

مزایای استفاده از مبدل حرارتی استخر

1. کاهش مصرف انرژی

با بهینه‌سازی انتقال حرارت، انرژی کمتری از بویلر مصرف می‌شود.

2. افزایش عمر تجهیزات

جداسازی مدارها باعث کاهش خوردگی در سیستم گرمایشی می‌شود.

3. کنترل دقیق دما

امکان تنظیم دقیق دمای آب استخر فراهم می‌شود.

4. ایمنی بیشتر

عدم تماس مستقیم آب استخر با سیستم گرمایشی

5. کاهش هزینه نگهداری

رسوب‌گذاری و خرابی کمتر نسبت به سیستم‌های مستقیم

برای دریافت مشخصات فنی و قیمت مبدل حرارتی لوله مارپیچ متناسب با نیاز پروژه، کلیک کنید.

نمودار مفهومی عملکرد مبدل استخر

رفتار کلی سیستم:

• افزایش سطح مبدل → افزایش سرعت گرمایش
• افزایش اختلاف دما → افزایش راندمان انتقال
• کاهش افت حرارتی → کاهش مصرف انرژی

 نتیجه:

• ناحیه بهینه عملکرد = بیشترین راندمان گرمایش
• ناحیه غیر بهینه = اتلاف انرژی بالا

اجزای اصلی مبدل حرارتی استخر

• پوسته (Shell) یا بدنه اصلی
• لوله‌های انتقال حرارت
• ورودی و خروجی سیالات
• اتصالات مکانیکی
• عایق حرارتی (در برخی مدل‌ها)

مبدل حرارتی استخر یک تجهیز ساده نیست، بلکه یک سیستم مدیریت انرژی حرارتی است که نقش مستقیم در:

• کاهش مصرف انرژی
• افزایش سرعت گرمایش
• کنترل دقیق دما
• افزایش عمر تجهیزات

دارد.

نتیجه کلیدی:

• بدون مبدل → مصرف انرژی بالا + کنترل ضعیف

• با مبدل → راندمان بالا + سیستم پایدار + هزینه کمتر

مدل واقعی انتقال حرارت در سیستم گرمایش استخر

در سیستم های استخر، انتقال حرارت به صورت غیرمستقیم و پایدار انجام می‌شود. توان حرارتی قابل انتقال تابع سه پارامتر اصلی است: ضریب انتقال حرارت، سطح مبدل و اختلاف دمای میانگین.

نام فرمول: توان انتقال حرارت در مبدل استخر
Q = U × A × ΔT_lm

تحلیل مهندسی:

• Q = توان گرمایی منتقل‌شده (kW)
• U = ضریب کلی انتقال حرارت
• A = سطح تبادل حرارتی
• ΔT_lm = اختلاف دمای لگاریتمی

نتیجه: افزایش سطح مبدل یا بهبود U باعث افزایش سرعت گرمایش استخر می‌شود.رسوب‌گذاری یکی از مهم‌ترین عوامل کاهش راندمان در سیستم‌های گرمایش آب استخر است. در چنین شرایطی، مبدل حرارتی اسپیرال به دلیل طراحی خاص خود می‌تواند عملکرد مناسبی در برخی کاربردهای صنعتی داشته باشد.

 تحلیل ظرفیت حرارتی آب استخر

برای محاسبه زمان گرمایش استخر باید ظرفیت حرارتی کل آب محاسبه شود:

نام فرمول: انرژی مورد نیاز گرمایش استخر
Q = m × Cp × ΔT

تحلیل:

• m = جرم کل آب استخر
• Cp = گرمای ویژه آب (تقریباً ثابت)
• ΔT = اختلاف دمای هدف

هرچه حجم استخر بیشتر باشد، نیاز به مبدل قوی‌تر افزایش می‌یابد.

برای دریافت مشخصات فنی و خرید مبدل حرارتی دوار متناسب با نیاز پروژه، کلیک کنید.

رابطه دبی جریان با راندمان مبدل

دبی جریان یکی از مهم‌ترین پارامترهای طراحی است. افزایش دبی باعث افزایش نرخ انتقال حرارت می‌شود اما همزمان افت فشار را نیز افزایش می‌دهد.

نام فرمول: عدد رینولدز
Re = (ρ × V × D) / μ

تحلیل:

• Re بالا → جریان آشفته → انتقال حرارت بهتر
• Re پایین → جریان آرام → راندمان کمتر

طراحی بهینه یعنی رسیدن به جریان آشفته کنترل‌شده

 تحلیل افت فشار در مبدل حرارتی استخر

افت فشار یکی از محدودیت‌های طراحی است که مستقیماً بر مصرف انرژی پمپ اثر دارد. کیفیت انتقال حرارت در سیستم های گرمایش استخر تأثیر مستقیمی بر زمان رسیدن آب به دمای مطلوب دارد. به همین علت، مبدل حرارتی پوسته و لوله تک پاس همچنان یکی از گزینه‌های پرکاربرد در این حوزه محسوب می‌شود.

نام فرمول: افت فشار در جریان
ΔP ∝ (L × V²) / D

تحلیل:

• افزایش سرعت جریان → افزایش راندمان حرارتی
• اما افزایش افت فشار → افزایش مصرف انرژی پمپ

 نقطه طراحی بهینه = تعادل بین Q و ΔP

 مدل بهینه‌سازی انرژی در سیستم استخر

هدف طراحی مبدل استخر رسیدن به بیشترین راندمان با کمترین مصرف انرژی است.

تابع هدف مهندسی:

• بیشینه‌سازی Q (توان حرارتی)
• کمینه‌سازی W (توان مصرفی پمپ و بویلر)

 این مسئله در مهندسی به عنوان Optimization Thermal Problem شناخته می‌شود.

جدول مقایسه راندمان انواع مبدل استخر

در صنایع مختلف، سیستم‌های تهویه مطبوع، خشک‌کن‌های صنعتی و تجهیزات انتقال حرارت، مبدل حرارتی رادیاتور (پره‌ای) یکی از پرکاربردترین تجهیزات برای تبادل مؤثر حرارت بین سیالات و جریان هوا محسوب می‌شود. استفاده از پره‌های مهندسی‌شده موجب افزایش سطح انتقال حرارت، بهبود راندمان حرارتی و کاهش ابعاد تجهیز می‌شود. این ویژگی‌ها باعث شده است مبدل‌های رادیاتوری در کاربردهای صنعتی و تأسیساتی به عنوان راهکاری مطمئن و اقتصادی مورد استفاده قرار گیرند. برای مشاهده مشخصات فنی، انواع مدل‌ها و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/category/radiator-heat-exchanger

 نمودار عملکرد دما در استخر

رفتار کلی سیستم گرمایش استخر:

• افزایش ΔT → افزایش توان انتقال حرارت
• افزایش U → کاهش زمان گرمایش
• افزایش رسوب → کاهش راندمان

نتیجه:

• ناحیه بهینه = بیشترین شیب افزایش دما
• ناحیه بحرانی = افت راندمان حرارتی

تحلیل راندمان کلی سیستم (Thermal Efficiency)

راندمان سیستم استخر تابع انرژی مفید به انرژی ورودی است.

نام فرمول: راندمان حرارتی سیستم
η = Q_useful / Q_input

تحلیل:

• افزایش Q_useful → افزایش راندمان
• کاهش اتلاف حرارتی → بهبود عملکرد کلی

 مبدل حرارتی عامل اصلی افزایش η است

جهت انتخاب، خرید و دریافت اطلاعات فنی مبدل حرارتی فین تیوب، کلیک کنید.

اثر سایزینگ (Sizing) در عملکرد مبدل استخر

اگر مبدل کوچک‌تر از ظرفیت طراحی باشد:

• زمان گرمایش افزایش می‌یابد
• فشار کاری بالا می‌رود
• راندمان کاهش پیدا می‌کند

اگر بیش از حد بزرگ باشد:

• هزینه اولیه افزایش می‌یابد
• کنترل دما کند می‌شود

 سایزینگ صحیح = نقطه تعادل اقتصادی و فنی

تحلیل اقتصادی مصرف انرژی (Energy Cost Model)

هزینه انرژی در سیستم استخر تابع توان و زمان بهره‌برداری است:

• مصرف بویلر
• مصرف پمپ
• اتلاف حرارتی محیط

 مبدل مناسب می‌تواند هزینه سالانه انرژی را به شکل محسوس کاهش دهد.

رفتار واقعی مبدل حرارتی در طول زمان

در شرایط عملیاتی، عملکرد مبدل حرارتی استخر به‌صورت تدریجی دچار افت می‌شود. این افت معمولاً ناشی از کاهش سطح مؤثر انتقال حرارت و افزایش مقاومت حرارتی است.

• کاهش راندمان حرارتی
• افزایش زمان گرمایش آب
• افزایش مصرف انرژی بویلر
• نوسان دمای آب استخر

 نتیجه: سیستم از حالت طراحی خارج می‌شود و وارد رفتار غیرایده‌آل می‌گردد.

رسوب‌گذاری (Fouling) مهم‌ترین عامل افت راندمان

رسوب‌گذاری یکی از اصلی‌ترین مشکلات در مبدل‌های حرارتی استخر است، به‌خصوص به دلیل وجود:

• املاح کلسیم و منیزیم
• ذرات معلق
• مواد شیمیایی ضدعفونی (کلر)

نام فرمول: مقاومت حرارتی کل
R_total = R_clean + R_fouling

تحلیل مهندسی:

• افزایش R_fouling → کاهش انتقال حرارت
• کاهش U → افت راندمان سیستم

 Fouling مهم‌ترین عامل افزایش مصرف انرژی در استخر است.

اثر Fouling بر زمان گرمایش استخر

با افزایش رسوب:

• سطح انتقال حرارت کاهش می‌یابد
• اختلاف دمای مؤثر کم می‌شود
• توان حرارتی کاهش پیدا می‌کند

نتیجه مستقیم:

زمان گرم شدن آب استخر ممکن است 2 تا 3 برابر افزایش یابد.

 خوردگی (Corrosion) در مبدل‌های استخر

خوردگی در سیستم‌های استخر به‌خصوص به دلیل وجود کلر بسیار رایج است.

انواع خوردگی:

• خوردگی یکنواخت
• خوردگی نقطه‌ای (Pitting)
• خوردگی گالوانیکی

اثر مستقیم: کاهش ضخامت لوله‌ها + خطر نشتی

  در طراحی سیستم‌های مدرن گرمایش آب، افزایش راندمان و کاهش مصرف انرژی همواره مورد توجه قرار دارد. به همین علت، مبدل حرارتی صفحه ای بریز در برخی کاربردهای تخصصی انتقال حرارت به کار گرفته می‌شود.

 افت فشار غیرعادی در سیستم

رسوب و گرفتگی باعث افزایش افت فشار می‌شود:

نام فرمول: افت فشار جریان
ΔP ∝ (L × V²) / D

تحلیل:

• افزایش رسوب → کاهش قطر مؤثر
• کاهش قطر → افزایش ΔP
• افزایش ΔP → افزایش توان پمپ

نتیجه: افزایش مصرف برق کل سیستم استخر

 تحلیل کاهش راندمان در طول زمان

راندمان مبدل با گذشت زمان به صورت نمایی کاهش می‌یابد:

نام فرمول: کاهش راندمان زمانی
η(t) = η0 × e^(-kt)

تحلیل:

• η0 = راندمان اولیه
• k = ضریب رسوب و خرابی
• t = زمان بهره‌برداری

اگر نگهداری انجام نشود، افت راندمان شدید خواهد بود.

 جدول مقایسه وضعیت مبدل سالم و آلوده

چک لیست نگهداری مبدل حرارتی استخر

برای جلوگیری از خرابی:

• شستشوی دوره‌ای (Chemical Cleaning)
• کنترل سختی آب (Water Hardness Control)
• بررسی افت فشار (ΔP Monitoring)
• تست نشتی (Leak Test)
• پایش دمای ورودی و خروجی

نگهداری صحیح = افزایش 2 تا 3 برابر عمر مبدل

 پایداری عملکرد تجهیزات گرمایشی نقش مهمی در کاهش هزینه‌های بهره‌برداری دارد. از این رو، مبدل حرارتی UTUBE در بسیاری از سیستم‌های انتقال حرارت مورد استفاده قرار می‌گیرد.

تحلیل اقتصادی خرابی (Cost of Failure)

خرابی مبدل حرارتی فقط یک مشکل فنی نیست، بلکه یک مسئله اقتصادی است:

• افزایش مصرف گاز بویلر
• افزایش هزینه برق پمپ
• هزینه تعمیرات اضطراری
• توقف بهره‌برداری استخر

در بسیاری پروژه‌ها، هزینه رسوب از هزینه خرید مبدل بیشتر می شود.

در صنایع مختلف، دستگاه تصفیه آب صنعتی RO UF مدل EX404 یکی از راهکارهای پیشرفته برای تولید آب با کیفیت بالا و حذف آلاینده‌ها، ذرات معلق، املاح محلول و میکروارگانیسم‌ها محسوب می‌شود. این سیستم با ترکیب فناوری اسمز معکوس (RO) و اولترافیلتراسیون (UF)، راندمان بالایی در تصفیه آب داشته و گزینه‌ای مناسب برای کاربردهای صنعتی، تولیدی، غذایی، دارویی و تأسیساتی به شمار می‌رود. استفاده از این دستگاه می‌تواند موجب افزایش کیفیت آب مصرفی، حفاظت از تجهیزات و بهبود بهره‌وری فرآیندهای صنعتی شود. برای مشاهده مشخصات فنی و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/ro-uf-purifier-model-ex404

نمودار مفهومی افت عملکرد

رفتار کلی سیستم:

• زمان ↑ → رسوب ↑ → راندمان ↓
• رسوب ↑ → مصرف انرژی ↑
• مصرف انرژی ↑ → هزینه بهره‌برداری ↑

 نتیجه:

• ناحیه پایدار = عملکرد بهینه
• ناحیه بحرانی = افزایش شدید هزینه انرژی
