انتخاب ظرفیت صحیح مبدل حرارتی بخار به آب بدون انجام محاسبات مهندسی امکانپذیر نیست. در این مقاله مراحل محاسبه بار حرارتی، تعیین سطح انتقال حرارت، انتخاب ضریب انتقال حرارت (U)، محاسبه مصرف بخار و سایزینگ مبدل را به همراه مثالهای عددی بررسی میکنیم.
اگر ابتدا میخواهید با عملکرد، انواع و کاربردهای مبدل بخار به آب آشنا شوید، مقاله مبدل حرارتی بخار به آب چیست؟ را مطالعه کنید.

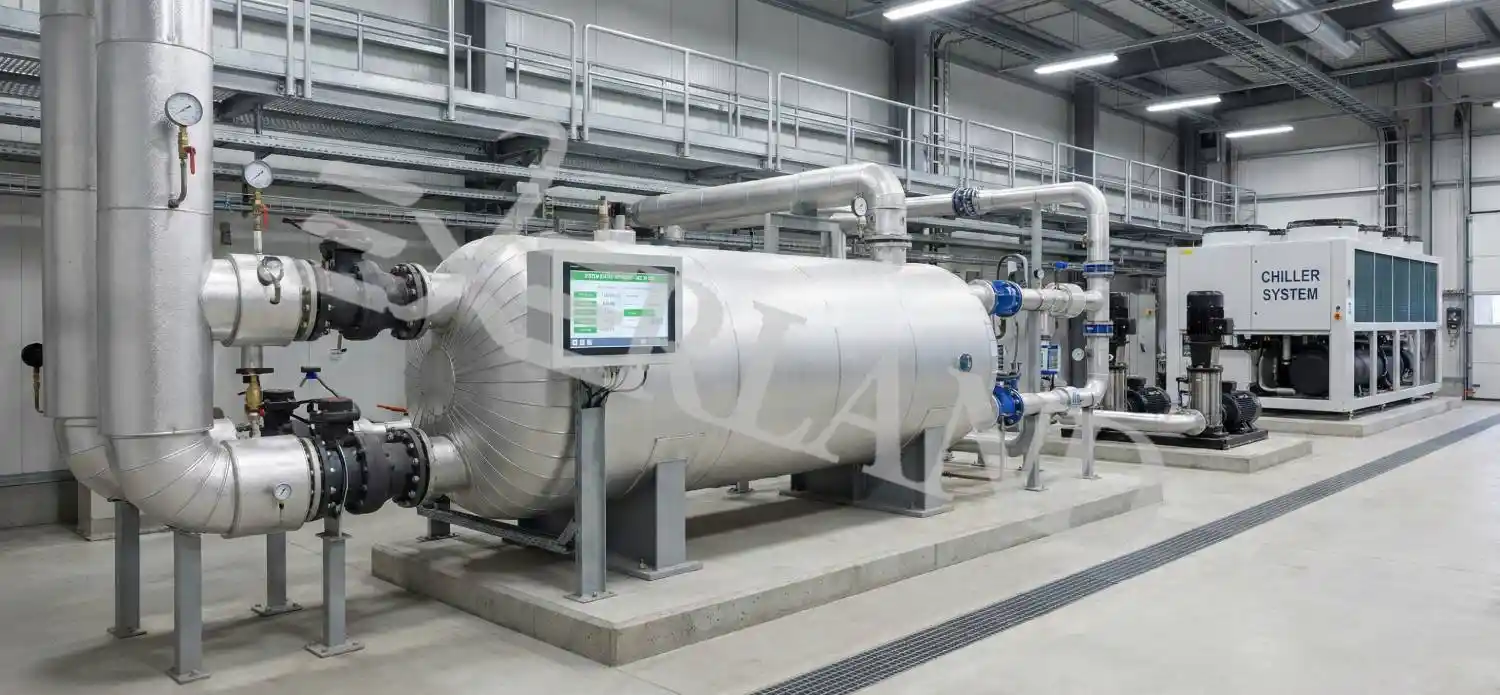

در سیستمهای بزرگتر، جایی که نیاز به سرمایش نیز وجود دارد، چیلرها نقش مکملی برای مبدلهای بخار ایفا میکنند. در واقع، در شرایطی که مصرف انرژی و نیاز به کنترل دقیق دما همزمان مطرح است، ترکیب مبدل بخار به آب برای تأمین آب گرم و چیلر برای تأمین سرمایش، یک راهکار جامع و بهینه محسوب میشود. این تلفیق به بهرهبردار امکان میدهد تا از انرژی بهصورت هوشمندانه استفاده کرده و اتلاف انرژی را کاهش دهد.
هدف این مقاله مشخصکردن همین مرز است:
اینکه مبدل حرارتی بخار به آب در چه شرایطی راندمان انتقال حرارت را افزایش میدهد و در چه شرایطی به منبع اتلاف بخار تبدیل میشود، و چگونه در کنار تجهیزات سرمایشی مانند چیلر میتوان بهترین عملکرد انرژی و فرآیندی را بهدست آورد.
تعریف صنعتی مبدل حرارتی بخار به آب
مبدل حرارتی بخار به آب تجهیزی است که انرژی نهان بخار را از طریق فرآیند چگالش، به آب منتقل میکند تا آب با دما، دبی و پایداری مشخص برای مصرف فرآیندی تأمین شود.
تعریف صنعتی دقیقتر به این صورت است:
مبدل حرارتی بخار به آب تجهیزی است که عملکرد آن بر پایه پایداری فرآیند چگالش و تخلیه مؤثر کندانس بنا شده، نه صرفاً اختلاف دمای بین دو سیال.
ویژگیهای ذاتی این مبدل:
انتقال حرارت با نرخ بالا در حجم نسبتاً محدود
کنترلپذیری مناسب دمای آب خروجی
رفتار پایدار در بارهای حرارتی متغیر
این نوع مبدل برای موارد زیر مناسب است:
گرمایش آب فرآیندی
پیشگرمایش سیالات در خطوط تولید
سیستمهای گرمایش غیرمستقیم پیوسته
و برای این شرایط توصیه نمیشود:
خطوطی با تأمین بخار ناپایدار
سیستمهایی بدون مدیریت صحیح کندانس
فرآیندهایی با شوک حرارتی شدید به آب
توجه: مبدل های بخار به آب میتوانند در انواع مختلفی مانند مبدل حرارتی چند لوله ای نیز اجرا شوند.
اجزا و مکانیزم عملکرد مبدل حرارتی بخار به آب
عملکرد مبدل حرارتی بخار به آب از نظر تئوری ساده است، اما در عمل وابستگی شدیدی به عملکرد صحیح اجزا دارد. اختلال در هر بخش، مستقیماً راندمان انتقال حرارت را کاهش میدهد.
برای آشنایی با مشخصات فنی، ساختار و مزایای مبدل حرارتی صفحهای واشردار (Gasketed Plate Heat Exchanger) مورد استفاده در صنایع مختلف، میتوان به صفحه محصول زیر مراجعه کرد:
www.exerland.com/product/gasketed-plate-heat-exchanger
بخش بخار در مبدل حرارتی بخار به آب
بخار وارد مبدل حرارتی شده و با از دستدادن گرمای نهان خود، چگالیده میشود. این فرآیند باید بهصورت یکنواخت و بدون تجمع کندانس انجام شود.
نکته طراحی:
طراحی مسیر بخار باید بهگونهای باشد که از ایجاد جیبهای کندانس و کاهش سطح مؤثر انتقال حرارت جلوگیری شود.
بخش آب در مبدل حرارتی بخار به آب
آب دریافتکننده حرارت است و باید با دبی کنترلشده از مبدل عبور کند تا دمای خروجی پایدار باقی بماند.در پروژههایی که محدودیت مصرف آب وجود دارد، استفاده از چیلر تراکمی هواخنک اسکرال می تواند راهکاری مناسب برای تأمین سرمایش پایدار باشد. این تجهیزات به دلیل ساختار فشرده و نگهداری آسان، در بسیاری از ساختمانها و واحدهای صنعتی مورد استفاده قرار میگیرند.
نکته بهرهبرداری:
نوسان دبی آب، حتی با مبدل بخار پایدار، باعث نوسان دمای خروجی و افت راندمان مؤثر سیستم میشود.سطح انتقال حرارت در مبدل حرارتی بخار به آب
سطح انتقال حرارت (لولهها یا صفحات) محل اصلی تبادل انرژی بین بخار و آب است. وضعیت تمیزی این سطح نقش کلیدی در عملکرد مبدل دارد.استفاده از مبدل حرارتی دوار در برخی سیستمهای تهویه و بازیافت انرژی باعث کاهش مصرف انرژی و بهبود عملکرد کلی تجهیزات میشود.
نکته نگهداری:
تشکیل لایه نازک رسوب یا باقیماندن کندانس روی سطح انتقال حرارت، یکی از دلایل اصلی کاهش تدریجی راندمان است.
سیستم تخلیه کندانس در مبدل حرارتی بخار به آب
تخلیه کندانس از طریق تله بخار بخش جداییناپذیر عملکرد مبدل است و نباید بهعنوان تجهیز جانبی دیده شود.
نکته اجرایی:
انتخاب نادرست تله بخار یا نگهداری ضعیف آن، میتواند راندمان مبدل را بهطور محسوسی کاهش دهد، حتی اگر طراحی مبدل صحیح باشد.بیشتر بخوانید: مبدل حرارتی اسپیرال
پارامترهای کلیدی طراحی مبدل حرارتی بخار به آب در سال 2026
در طراحی و انتخاب مبدل حرارتی بخار به آب، این پارامترها تعیینکننده هستند:
فشار و کیفیت بخار ورودی
دمای هدف آب خروجی
دبی واقعی آب در شرایط کاری
نحوه و ظرفیت تخلیه کندانس
دسترسی برای بازرسی و شستوشو
در سال 2026، معیار موفقیت طراحی تنها انتقال حرارت نیست، بلکه حداقلسازی مصرف بخار در کنار پایداری عملکرد است.
نکته طراحی:
طراحیهایی که تنها بر اساس شرایط نامی انجام میشوند، در بهرهبرداری واقعی معمولاً به اتلاف انرژی منجر میشوند. طراحی موفق باید رفتار سیستم در بار جزئی و شرایط ناپایدار را نیز پوشش دهد.

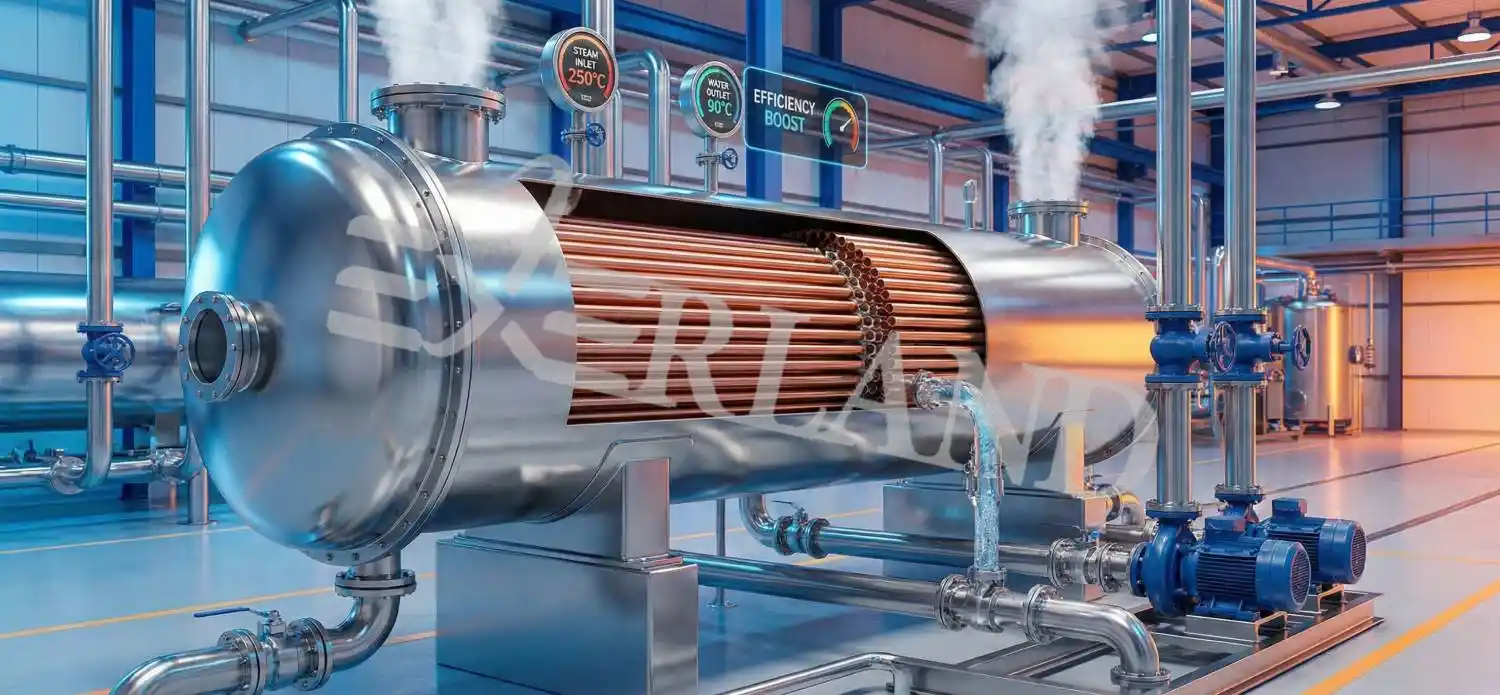

مبدل حرارتی بخار به آب صنعتی
کاربرد: تأمین آب گرم فرآیندی در خط تولید شیمیایی
هدف: افزایش راندمان انتقال حرارت و کاهش مصرف بخار
نوع سیستم: مبدل حرارتی بخار به آب از نوع پوسته و لوله
در مبدل حرارتی لوله مارپیچ (Helical Heat Exchanger) به دلیل طراحی ویژه مسیر جریان و ایجاد آشفتگی کنترلشده، از راندمان انتقال حرارت بالایی برخوردار بوده و در کاربردهای صنعتی مختلف برای افزایش بهرهوری انرژی و کاهش رسوبگذاری مورد استفاده قرار میگیرد. اطلاعات فنی و مشخصات این نوع مبدل حرارتی در لینک زیر قابل مشاهده است:
www.exerland.com/product/helical-heat-exchanger

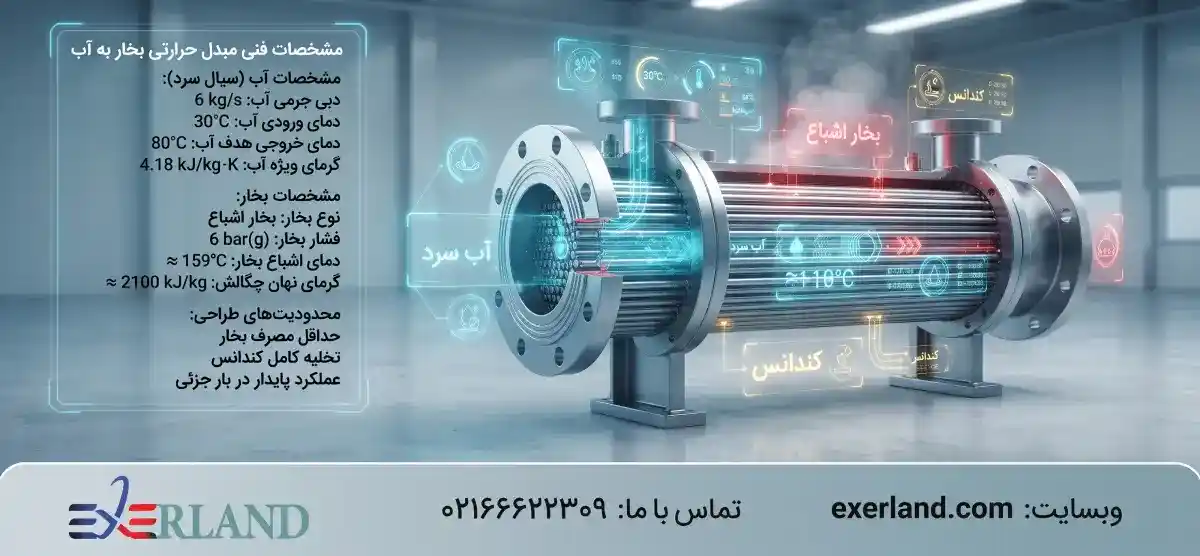

مشخصات طراحی مبدل حرارتی بخار به آب مهندسی
مشخصات آب (سیال سرد)
دبی جرمی آب: 6 kg/s
دمای ورودی آب: 30°C
دمای خروجی هدف آب: 80°C
گرمای ویژه آب: 4.18 kJ/kg·K
مشخصات بخار
نوع بخار: بخار اشباع
فشار بخار: 6 bar(g)
دمای اشباع بخار: ≈ 159°C
گرمای نهان چگالش بخار: ≈ 2100 kJ/kg
محدودیتهای طراحی مبدل حرارتی بخار به آب
حداقل مصرف بخار
تخلیه کامل کندانس
عملکرد پایدار در بار جزئی
محاسبه بار حرارتی موردنیاز مبدل حرارتی بخار به آب
نکته مهندسی
عدد 1.25 مگاوات برای خطوط متوسط صنعتی کاملاً رایج است.
در سال 2026، طراحیهایی که بار حرارتی را کمتر از واقع در نظر میگیرند، معمولاً با کمبود آب گرم در پیک مصرف مواجه میشوند.
محاسبه مصرف بخار در مبدل حرارتی بخار به آب
نکته بهره برداری مبدل بخار به آب
اگر مصرف بخار واقعی بهطور محسوس بیشتر از این عدد باشد، مشکل معمولاً یکی از این سه مورد است:
تخلیه ناقص کندانس
بخار مرطوب
رسوب روی سطح انتقال حرارت
محاسبه اختلاف دمای مؤثر (ΔTlm)
چون بخار در دمای تقریباً ثابت چگالیده میشود:
ΔT₁ = 159 − 80 = 79°C
ΔT₂ = 159 − 30 = 129°C
نکته طراحی: یکی از مزایای کلیدی مبدل حرارتی بخار به آب همین ΔTlm بالا است که اجازه میدهد سطح انتقال حرارت معقول باقی بماند.جهت دریافت مبدل حرارتی پوسته و لوله دوپاس کلیک کنید و با مشاوران اکسرلند تماس حاصل بفرمایید.
انتخاب ضریب کلی انتقال حرارت (U)
برای مبدل بخار به آب با:
بخار اشباع
آب صنعتی
فولینگ متوسط
نکته مهندسی
اعداد بالاتر از 2000 معمولاً خوشبینانه هستند و در بهرهبرداری واقعی بهندرت پایدار میمانند.
محاسبه سطح انتقال حرارت موردنیاز
نکته طراحی
این عدد نشان میدهد چرا مبدل بخار به آب نسبت به بسیاری از مبدلهای دیگر جمعوجور و پربازده است.در فرآیندهایی که نیاز به افزایش سطح انتقال حرارت وجود دارد، مبدل حرارتی فین پلیت به دلیل طراحی ویژه خود میتواند بازده حرارتی مطلوبی ایجاد کند.

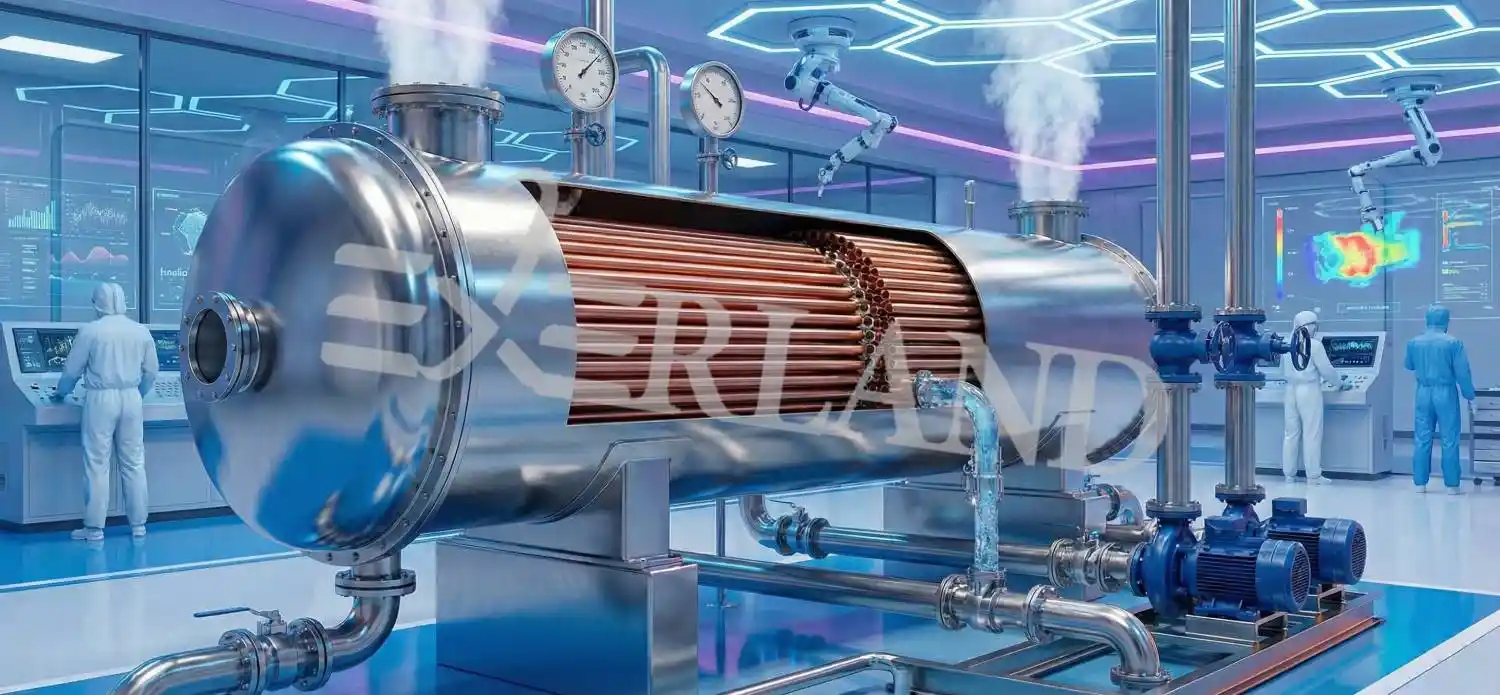

انتخاب لولهها در مبدل حرارتی بخار به آب
قطر خارجی لوله: 3/4 اینچ (19 mm)
طول هر لوله: 5 m
جنس: Stainless Steel 304
ضخامت: 1.6 mm
سطح انتقال حرارت هر لوله:
بیشتر بخوانید: چگونه طراحی بهینه مبدل حرارتی بخار صنعتی مصرف انرژی را کاهش می دهد؟
محاسبه تعداد لولهها
نکته اجرایی
عدد 28 لوله:
افت فشار پایینی ایجاد میکند
تخلیه کندانس را سادهتر میکند
نگهداری را آسان نگه میدارد
بزرگکردن بیدلیل این عدد، راندمان را بالا نمیبرد؛ فقط بخار را تلف میکند.بسیاری از صنایع غذایی و شیمیایی برای انتقال حرارت بین سیالات مختلف از مبدل حرارتی صفحه ای استفاده میکنند؛ زیرا امکان سرویس و نگهداری آسانتری را فراهم میکند.
جدول مشخصات نهایی مبدل حرارتی بخار به آب
| مقدار | پارامتر |
|---|---|
| 1254 kW | بار حرارتی |
| 2160 kg/h | مصرف بخار |
| 6 bar(g) | فشار بخار |
| 102°C | ΔTlm |
| 1500 W/m²·K | ضریب U |
| 8.2 m² | سطح انتقال حرارت |
| 28 | تعداد لوله |
| 5 m | طول لوله |
| پوسته و لوله | نوع مبدل |
بیشتر بخوانید: چگونه مبدل حرارتی هوا خنک، مصرف انرژی و هزینه نگهداری صنایع شما را کاهش می دهد؟
مدلسازی چگالش بخار (Condensation Modeling)
رفتار بخار در ناحیه داغ مبدل بر اساس چگالش فیلمی تحلیل میشود.
فرمول استاندارد چگالش فیلمی:
ضریب چگالش:
h = 0.943 × [(k³ ρ_l² (ρ_l − ρ_v) g h_fg) / (μ_l L ΔT)]^0.25
پارامترها:
- k ضریب هدایت حرارتی میعانات
- ρ_l چگالی مایع
- ρ_v چگالی بخار
- μ لزجت میعانات
- L طول مسیر جریان
- ΔT اختلاف دما
نکته عملی:
- هر چه ضخامت فیلم کندانس بیشتر شود، h کاهش مییابد.
- اگر کندانس بهدرستی تخلیه نشود (اختلال در Steam Trap)، مقدار h ممکن است ۴۰–۷۰٪ افت کند.
محاسبه بار حرارتی فرآیند
بار حرارتی برای گرم کردن آب:
توان گرمایی:
Q = m × Cp × ΔT
مثال:
- دبی ۸ مترمکعب در ساعت
- آب از ۲۰ به ۷۵ درجه برسد
Q = 8000 × 4.18 × 55 = 1,840,000 kJ/h Q ≈ 510 kW
محاسبه مصرف بخار:
مصرف بخار:
m_steam = Q / λ
m_steam = 510 / 2.1 = 242 kg/h
تحلیل افت فشار سمت آب (Hydraulic Pressure Drop)
فرمول عمومی:
افت فشار:
ΔP = f × (L/D) × (ρV²/2)
سرعت مجاز در مبدل بخار
| نوع | سرعت مناسب (m/s) |
|---|---|
| صفحهای | 1.2 – 2.3 |
| پوستهولوله | 0.8 – 1.2 |
سرعت بالا → توربولانس زیاد → رسوب کمتر → افت فشار بیشتر
سرعت پایین → رسوب بیشتر → راندمان پایین
مثال افت فشار
دبی: 12 m³/h
قطر هیدرولیکی: 8 mm
چگالی: 1000
سرعت: 2.1 m/s
f = 0.03
ΔP: 0.03 × (0.5/0.008) × (1000 × 2.1² / 2)
ΔP ≈ 41 kPa
این مقدار برای مبدل صفحهای مناسب است.
تحلیل رفتار کندانس و عملکرد Steam Trap
اگر کندانس تخلیه نشود:
- فشار پوسته بالا میرود
- ΔT مؤثر کاهش مییابد
- پدیده Water Hammer رخ میدهد
- قطر لایه کندانس زیاد میشود
- ضریب U افت میکند
نشانههای مشکل در Trap:
- نوسان دمای خروجی
- صدای ضربه در خط بخار
- برگشت بخار به شبکه کندانس
- افزایش مصرف بخار
فرمول نسبت کندانس به بخار:
نسبت کندانس:
R = m_condensate / m_steam_in
در عملکرد صحیح، R باید به ۱ بسیار نزدیک باشد.
جدول مقایسه مبدل بخار صفحهای و پوسته و لوله
| ویژگی | صفحهای | پوسته و لوله |
|---|---|---|
| ضریب U | بسیار بالا | متوسط |
| حجم اشغال | کم | زیاد |
| تحمل رسوب | کم | زیاد |
| قابلیت CIP | عالی | متوسط |
| فشار قابل تحمل | پایین | بالا |
| نگهداری | ساده | سختتر |
| واکنش حرارتی | سریع | کندتر |
راندمان واقعی انتقال حرارت در بهره برداری مبدل بخار به آب
در شرایط بهرهبرداری مناسب:
راندمان حرارتی واقعی: 85–92٪
راندمان کمتر از 80٪ → نشانه مشکل در کندانس یا فولینگ
نکته نگهداری مبدل
در سال 2026، پایش مصرف بخار بهازای هر مترمکعب آب گرم، یکی از دقیقترین شاخصهای سلامت مبدل بخار به آب است.
نمودارهای کلیدی
نمودار 1: مصرف بخار بر حسب دبی آب
→ رابطه خطی تا رسیدن به ظرفیت طراحی
نمودار 2: افت راندمان بر اثر تجمع کندانس
→ افت ناگهانی پس از یک آستانه مشخص
نمودار 3: تأثیر رسوب روی سطح انتقال حرارت
→ افت تدریجی اما مداوم راندمان
جهت دریافت اطلاعات بیشتر در مورد مبدل حرارتی فین تیوب کلیک کنید.
محدودیت های واقعی مبدل حرارتی بخار به آب
محدودیت فشار بخار
مبدل برای فشار بخار بیش از 16–20 bar طراحی استاندارد دارد.
اگر فشار بخار پایینتر یا ناپایدار باشد: انتقال حرارت کاهش مییابد و کندانس ممکن است به دام بیفتد.
محدودیت دبی آب
مبدل برای دبی طراحی شده کارایی دارد.
کاهش یا افزایش دبی آب بیش از ±20٪ باعث افت راندمان و ایجاد شوک حرارتی به لولهها میشود.
محدودیت فولینگ و رسوب
تجمع رسوب روی سطح انتقال حرارت بیش از 0.3 mm کاهش راندمان >10٪ ایجاد میکند.
عدم شستوشوی منظم، منجر به افت حرارت شدید و مصرف بالای بخار میشود.
محدودیت تخلیه کندانس
سیستم تله بخار ناکافی → بخار به دام افتاده → راندمان واقعی تا 30٪ کاهش پیدا میکند.
ریسک های مهندسی مبدل حرارتی بخار به آب
| راهکار | اثر | ریسک |
|---|---|---|
| کنترل فشار و نصب ایستگاه تنظیم فشار | افت انتقال حرارت و افزایش مصرف بخار | ناپایداری فشار بخار |
| برنامه شستوشوی دورهای و بررسی کیفیت آب | کاهش راندمان و افزایش هزینه انرژی | رسوب و فولینگ |
| استفاده از تله بخار مناسب و نگهداری مستمر | خوردگی، شوک حرارتی، افت راندمان | تخلیه ناقص کندانس |
| کنترل دقیق جریان و نصب کنترلر دبی | شوک حرارتی به لولهها، افت راندمان | دبی نامناسب آب |
| استفاده از دادههای واقعی صنعتی و فرض محافظهکارانه | سطح انتقال حرارت ناصحیح | اشتباه در انتخاب ضریب U |
بیشتر بخوانید: بررسی ویژگی های ترموفیزیکی مس و تأثیر آن بر افزایش راندمان مبدل حرارتی صفحه ای

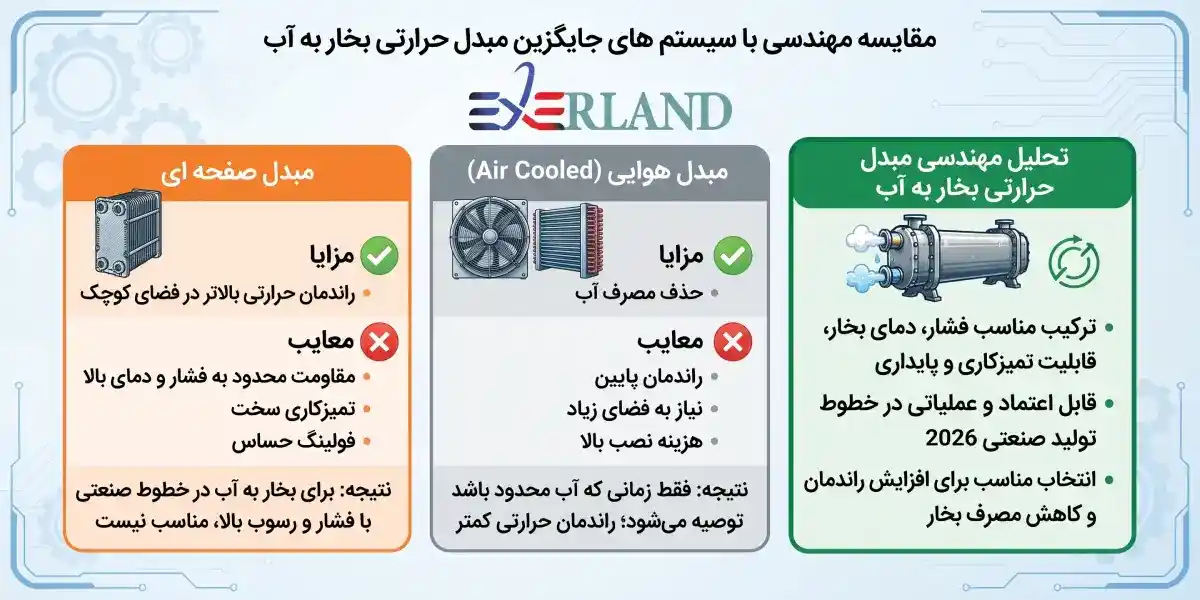

مقایسه مهندسی با سیستم های جایگزین مبدل حرارتی بخار به آب
مبدل صفحه ای
مزیت: راندمان حرارتی بالاتر در فضای کوچک
معایب: مقاومت محدود به فشار و دمای بالا، تمیزکاری سخت، فولینگ حساس
نتیجه: برای بخار به آب در خطوط صنعتی با فشار و رسوب بالا، مناسب نیست
مبدل هوایی (Air Cooled)
مزیت: حذف مصرف آب
معایب: راندمان پایین، نیاز به فضای زیاد، هزینه نصب بالا
نتیجه: فقط زمانی که آب محدود باشد توصیه میشود؛ راندمان حرارتی کمتر
تحلیل مهندسی مبدل حرارتی بخار به آب:
ترکیب مناسب فشار، دمای بخار، قابلیت تمیزکاری و پایداری
قابل اعتماد و عملیاتی در خطوط تولید صنعتی 2026
انتخاب مناسب برای افزایش راندمان و کاهش مصرف بخار
اشتباهات رایج در طراحی و بهره برداری مبدل حرارتی بخار به آب
استفاده از بخار مرطوب بدون تله بخار مناسب
طراحی سطح انتقال حرارت تنها بر اساس شرایط ایدهآل
نادیده گرفتن نوسان دبی آب
تأخیر در شستوشوی دورهای و بررسی رسوب
افزایش تعداد لولهها یا U بدون تحلیل ریسک افت فشار
واقعیت: اکثر مشکلات عملکرد مبدل بخار به آب در عمل، نه به دلیل طراحی، بلکه به دلیل نگهداری و مدیریت ناکافی است.برای مقایسه، مبدل حرارتی الکتریکی (Electric Heat Exchanger) نیازی به بخار و تله بخار ندارد و رسوبگذاری در آن معمولاً کمتر است، اما کنترل دما و ایمنی الکتریکی اهمیت بالایی دارد.
نکات اجرایی برای مهندسین مبدل حرارتی بخار به آب 2026
همیشه فشار و کیفیت بخار را پایش کن.
دبی آب را کنترل و نوسان را کاهش بده.
تلههای بخار را بهطور منظم بازدید و نگهداری کن.
سطح انتقال حرارت را با بازههای مشخص تمیزکاری کن.
مصرف بخار واقعی را اندازهگیری و با محاسبات طراحی مقایسه کن.
طراحی را محافظهکارانه انتخاب کن؛ نه بیشازحد خوشبینانه.
