چرا بازیافت انرژی گازهای دودکش به یک ضرورت مهندسی تبدیل شده است؟
در بسیاری از سیستمهای حرارتی صنعتی، بخش قابل توجهی از انرژی تولید شده در فرآیند احتراق بدون استفاده مفید از طریق گازهای دودکش از سیستم خارج می‌شود. این انرژی که عمدتاً به صورت حرارت محسوس در گازهای خروجی وجود دارد، در صورت عدم بازیابی می‌تواند منجر به کاهش راندمان کلی سیستم، افزایش مصرف سوخت و بالا رفتن هزینه‌های عملیاتی شود. به همین دلیل، طراحی و ارزیابی عملکرد مبدل‌های حرارتی بازیافت انرژی گازهای دودکش یکی از مهم‌ترین راهکارهای مهندسی برای افزایش بهره‌وری انرژی در صنایع مختلف محسوب می‌شود.
در واقع، گازهای دودکش خروجی از بویلرها، کوره‌ها، توربین‌های گازی و سیستمهای احتراقی معمولاً دارای دمایی بین ۱۵۰ تا ۵۵۰ درجه سانتی‌گراد هستند. این محدوده دمایی نشان‌دهنده پتانسیل قابل توجه انرژی حرارتی است که می‌توان با استفاده از مبدل های حرارتی مناسب آن را بازیابی و در فرآیندهای مختلف صنعتی مورد استفاده قرار داد.

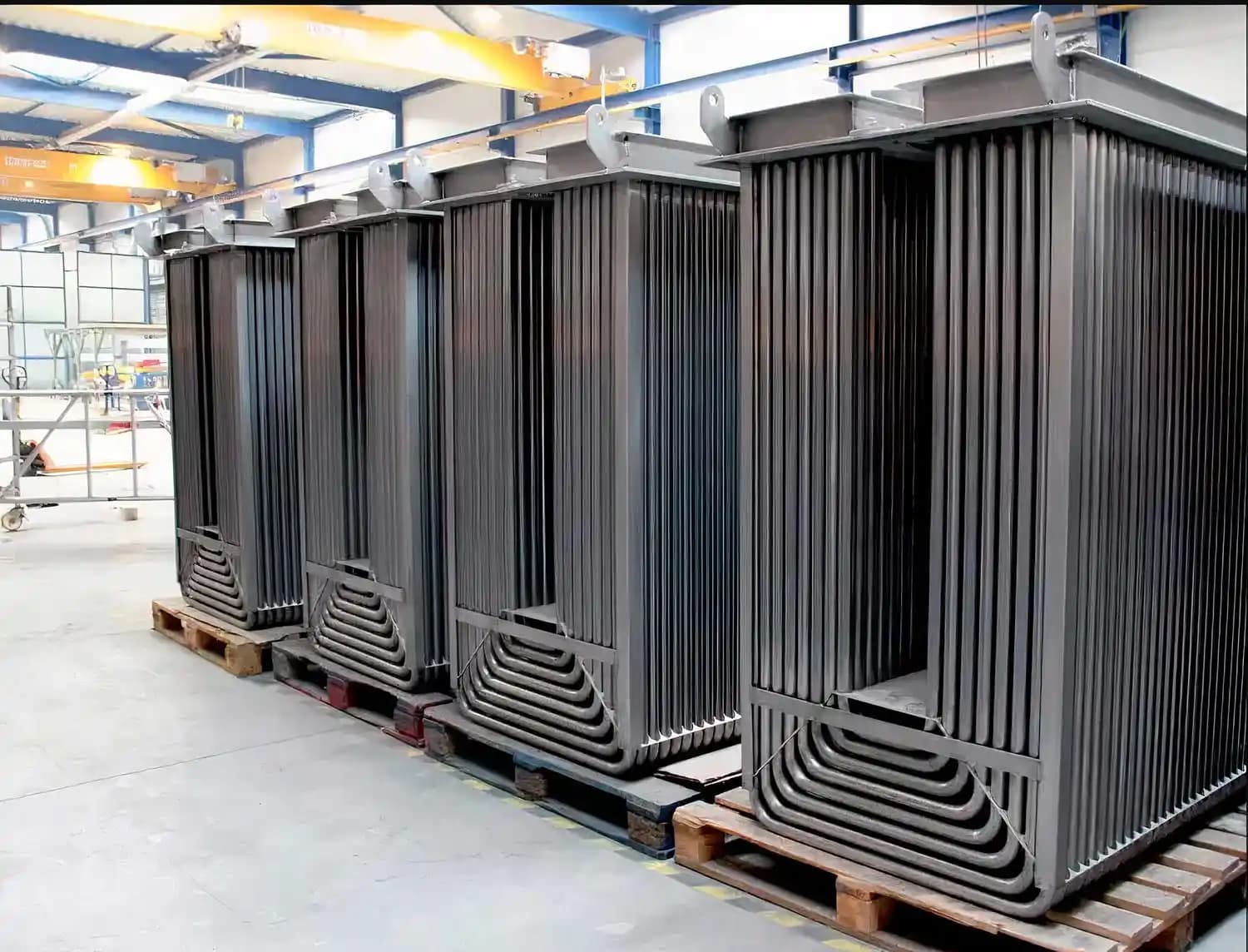

مبدل حرارتی بازیافت دودکش، که در بسیاری از صنایع با نام‌هایی مانند اکونومایزر (Economizer)، مبدل بازیاب حرارتی یا Waste Heat Recovery Heat Exchanger شناخته می‌شود، ابزاری مهندسی برای انتقال حرارت از گازهای داغ خروجی به سیالات سردتر مانند آب، هوا یا سیالات فرآیندی است.
هدف اصلی از این فناوری، کاهش اتلاف انرژی و افزایش راندمان سیستمهای حرارتی است.
مفهوم بازیافت انرژی حرارتی در سیستمهای صنعتی
بازیافت انرژی حرارتی به فرآیندی گفته می‌شود که طی آن انرژی حرارتی اتلافی موجود در جریان‌های خروجی فرآیند، مجدداً در همان سیستم یا در بخش دیگری از فرآیند مورد استفاده قرار می‌گیرد.
در سیستمهای احتراقی صنعتی، بیشترین اتلاف انرژی از سه مسیر رخ می‌دهد:
- گازهای دودکش خروجی
- تلفات تابشی تجهیزات
- تلفات ناشی از احتراق ناقص
در این میان، گازهای دودکش بیشترین سهم اتلاف انرژی را دارند. بنابراین تمرکز اصلی بسیاری از راهکارهای بهینه‌سازی انرژی بر روی بازیابی حرارت از دودکش قرار دارد.
به طور معمول، در یک بویلر صنعتی حدود ۱۵ تا ۳۰ درصد انرژی سوخت می‌تواند از طریق دودکش هدر رود. استفاده از مبدل‌های حرارتی بازیافت انرژی می‌تواند بخش قابل توجهی از این انرژی را بازیابی کند.در فرآیند بازیافت حرارت گازهای خروجی، انتخاب نوع مبدل حرارتی تأثیر مستقیمی بر راندمان سیستم و میزان انرژی قابل بازیابی دارد. در بسیاری از پروژه‌های صنعتی از مبدل حرارتی پوسته و لوله دو پاس برای افزایش سطح انتقال حرارت استفاده می‌شود.
ساختار عملکردی مبدل‌های حرارتی بازیافت انرژی دودکش
مبدل‌های حرارتی بازیافت دودکش بر اساس اصل انتقال حرارت بین دو سیال با دمای متفاوت عمل می‌کنند. در این تجهیزات، گاز داغ خروجی از احتراق در یک مسیر و سیال سرد در مسیر دیگر جریان می‌یابد و انتقال انرژی حرارتی از طریق دیواره مبدل انجام می‌شود.
در اغلب طراحی‌ها سه مکانیزم اصلی انتقال حرارت نقش دارند:
- انتقال حرارت جابجایی بین گاز داغ و سطح مبدل
- انتقال حرارت هدایتی در دیواره مبدل
- انتقال حرارت جابجایی بین سطح مبدل و سیال سرد
نرخ انتقال حرارت در این سیستم‌ها از رابطه پایه انتقال انرژی قابل محاسبه است:
نرخ انتقال حرارت (Heat Transfer Rate)
Q = m × Cp × (T_in − T_out)
که در آن:
m = دبی جرمی سیال
Cp = ظرفیت گرمایی ویژه
T_in = دمای ورودی
T_out = دمای خروجی
این رابطه اساس تحلیل انرژی در سیستمهای بازیافت حرارت محسوب می شود.
جهت دریافت اطلاعات تخصصی، استعلام قیمت و خرید سیستم ضدعفونی اوزون، کلیک کنید.
پارامترهای کلیدی در طراحی مبدل حرارتی دودکش
در طراحی یک سیستم بازیافت حرارت از دودکش، پارامترهای متعددی باید مورد توجه قرار گیرند. برخی از مهم‌ترین پارامترهای طراحی عبارتند از:
1. دمای گاز دودکش
دمای گاز خروجی مهم‌ترین عامل تعیین کننده پتانسیل بازیافت انرژی است. هرچه دمای دودکش بیشتر باشد، ظرفیت بازیافت حرارت نیز بیشتر خواهد بود.
2. ترکیب شیمیایی گاز دودکش
وجود ترکیباتی مانند:
- SO₂
- SO₃
- CO₂
- بخار آب
می‌تواند باعث ایجاد خوردگی در سطوح مبدل شود، به‌خصوص زمانی که دمای سطح به زیر نقطه شبنم اسیدی برسد.
3. سرعت جریان گاز
سرعت گاز دودکش بر ضریب انتقال حرارت جابجایی تاثیر مستقیم دارد. افزایش سرعت معمولاً موجب افزایش ضریب انتقال حرارت می‌شود اما در مقابل افت فشار سیستم را نیز افزایش می‌دهد.در برخی فرآیندهای صنعتی که سیالات دارای آلودگی یا رسوب هستند، مبدل حرارتی اسپیرال به دلیل مقاومت بیشتر در برابر گرفتگی مورد توجه مهندسان قرار می‌گیرد.
4. سطح انتقال حرارت
سطح موثر انتقال حرارت یکی از پارامترهای اصلی در تعیین ظرفیت مبدل است. این پارامتر با استفاده از رابطه زیر محاسبه می‌شود:
رابطه انتقال حرارت کلی
Q = U × A × ΔT
که در آن:
U = ضریب کلی انتقال حرارت
A = سطح انتقال حرارت
ΔT = اختلاف دمای موثر
اختلاف دمای لگاریتمی (LMTD) در طراحی مبدل
در بسیاری از طراحی‌های صنعتی، اختلاف دمای واقعی در طول مبدل ثابت نیست. به همین دلیل از مفهوم اختلاف دمای لگاریتمی استفاده می‌شود که نمایانگر میانگین واقعی اختلاف دما در طول مبدل است.
اختلاف دمای لگاریتمی
LMTD = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)
که در آن:
ΔT1 = اختلاف دما در ورودی مبدل
ΔT2 = اختلاف دما در خروجی مبدل
استفاده از LMTD یکی از روش‌های استاندارد در طراحی مبدل‌های حرارتی صنعتی است.
تأثیر مبدل‌های بازیافت حرارت بر راندمان سیستم
راندمان حرارتی سیستمهای احتراقی به طور مستقیم تحت تاثیر میزان تلفات حرارتی قرار دارد. با استفاده از مبدل‌های بازیافت انرژی دودکش، می‌توان بخش قابل توجهی از این تلفات را کاهش داد.
فرمول کلی راندمان حرارتی سیستم به صورت زیر بیان می‌شود:
راندمان حرارتی سیستم
η = (Q_useful / Q_fuel) × 100
که در آن:
Q_useful = انرژی مفید تولید شده
Q_fuel = انرژی ورودی سوخت
با کاهش انرژی از دست رفته در دودکش، مقدار Q_useful افزایش یافته و در نتیجه راندمان سیستم نیز افزایش می‌یابد.
در بسیاری از کاربردهای صنعتی، نصب یک اکونومایزر مناسب می‌تواند راندمان بویلر را بین ۵ تا ۱۲ درصد افزایش دهد.در برخی کاربردهای خاص که محدودیت ابعاد وجود دارد، مبدل حرارتی فین پلیت می‌تواند راندمان مناسبی را در فضای نصب محدود فراهم کند.
کاربردهای صنعتی مبدل‌های حرارتی بازیافت دودکش
استفاده از مبدل‌های حرارتی بازیافت انرژی در صنایع مختلف به طور گسترده در حال افزایش است. برخی از مهم‌ترین کاربردهای این تجهیزات شامل موارد زیر است:
نیروگاه‌های حرارتی
در نیروگاه‌ها، بازیابی حرارت دودکش برای پیش‌گرمایش آب تغذیه بویلر استفاده می‌شود که باعث کاهش مصرف سوخت می‌شود.
صنایع فولاد
کوره‌های قوس الکتریکی و کوره‌های احیا مستقیم دارای گازهای خروجی با دمای بسیار بالا هستند که امکان بازیافت انرژی در آن‌ها بسیار قابل توجه است.
صنایع سیمان
در کوره‌های سیمان حجم زیادی از گازهای داغ تولید می‌شود که از آن برای تولید برق یا پیش‌گرمایش مواد اولیه استفاده می‌شود.
صنایع پتروشیمی
در واحدهای ریفرمر و کراکرها، بازیافت حرارت نقش مهمی در بهینه‌سازی مصرف انرژی دارد.
سیستمهای بویلر صنعتی
در بویلرها، اکونومایزرها برای پیش‌گرمایش آب تغذیه مورد استفاده قرار می‌گیرند.
چالش های مهندسی در طراحی مبدل حرارتی دودکش
با وجود مزایای متعدد، طراحی مبدل‌های بازیافت حرارت دودکش با چالش‌های مهندسی مهمی همراه است:
رسوب و گرفتگی
وجود ذرات معلق، خاکستر و دوده در گازهای دودکش می‌تواند باعث کاهش راندمان انتقال حرارت شود.
خوردگی
ترکیبات اسیدی موجود در گازهای دودکش می‌توانند منجر به خوردگی شدید در سطوح فلزی شوند.
افت فشار
طراحی نامناسب مبدل می‌تواند باعث افزایش افت فشار در مسیر دودکش شود که عملکرد سیستم احتراق را تحت تاثیر قرار می‌دهد.
محدودیت‌های فضایی
در بسیاری از واحدهای صنعتی فضای نصب تجهیزات جدید محدود است و این موضوع طراحی مبدل را پیچیده‌تر می‌کند.
نقش تحلیل عملکرد در بهینه‌سازی مبدل‌های حرارتی
پس از طراحی و نصب مبدل حرارتی، ارزیابی عملکرد آن برای اطمینان از دستیابی به راندمان مورد انتظار ضروری است. این ارزیابی معمولاً شامل پارامترهای زیر است:
- اندازه‌گیری دمای ورودی و خروجی گاز
- اندازه‌گیری دمای سیال سرد
- تحلیل افت فشار
- بررسی راندمان انتقال حرارت
- بررسی میزان صرفه‌جویی سوخت
تحلیل این پارامترها به مهندسان کمک می‌کند تا عملکرد واقعی مبدل را با شرایط طراحی مقایسه کرده و در صورت نیاز اصلاحات لازم را انجام دهند.
انواع مبدل های حرارتی بازیافت انرژی گازهای دودکش و مقایسه عملکرد مهندسی آن‌ها
در فرآیند بازیافت انرژی حرارتی از گازهای دودکش، انتخاب نوع مبدل حرارتی نقش تعیین‌کننده‌ای در راندمان سیستم، هزینه سرمایه‌گذاری، میزان افت فشار و قابلیت بهره‌برداری بلندمدت دارد. گازهای دودکش در بسیاری از صنایع دارای دمای بالا، ترکیبات خورنده، رطوبت و ذرات معلق هستند؛ بنابراین طراحی مبدل حرارتی مناسب باید بر اساس تحلیل دقیق شرایط عملیاتی انجام شود.
مهندسان انرژی معمولاً برای بازیافت حرارت دودکش از چند نوع مبدل اصلی استفاده می‌کنند که هرکدام از نظر ساختار، راندمان انتقال حرارت، مقاومت در برابر خوردگی و هزینه‌های نگهداری تفاوت‌های قابل توجهی دارند. در این بخش، مهم‌ترین انواع مبدل‌های حرارتی مورد استفاده در سیستمهای بازیافت انرژی دودکش به‌صورت مهندسی بررسی و مقایسه می‌شوند.
مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger)
مبدل حرارتی پوسته و لوله یکی از متداول‌ترین تجهیزات انتقال حرارت در صنایع انرژی، نفت، گاز و نیروگاه‌ها است. در این نوع مبدل، مجموعه‌ای از لوله‌ها در داخل یک پوسته قرار گرفته و یکی از سیالات در داخل لوله‌ها و سیال دیگر در فضای پوسته جریان می‌یابد.
در کاربردهای بازیافت حرارت دودکش، معمولاً گاز داغ در سمت پوسته و سیال سرد مانند آب یا روغن حرارتی در داخل لوله‌ها جریان دارد.برای پروژه‌هایی که به بهره‌وری انرژی بیشتری نیاز دارند، چیلر تراکمی آب خنک اسکرو اینورتر یکی از گزینه‌های مناسب در بخش تأسیسات صنعتی محسوب می‌شود.
ویژگی‌های مهندسی مبدل پوسته و لوله
- قابلیت تحمل دماهای بسیار بالا
- استحکام مکانیکی بالا
- امکان طراحی برای فشارهای بالا
- قابلیت استفاده در محیط‌های خورنده
- امکان تعمیر و تمیزکاری نسبتاً ساده
مزایا
- مناسب برای دماهای بالاتر از 400 درجه سانتی‌گراد
- مقاومت بالا در برابر شوک حرارتی
- طول عمر زیاد در کاربردهای صنعتی
معایب
- حجم و وزن زیاد
- هزینه ساخت بالا
- راندمان انتقال حرارت کمتر نسبت به برخی مبدل‌های مدرن
رابطه محاسبه سطح انتقال حرارت در مبدل پوسته و لوله
سطح انتقال حرارت مبدل
A = Q / (U × LMTD)
که در آن:
A = سطح انتقال حرارت
Q = بار حرارتی
U = ضریب انتقال حرارت کلی
LMTD = اختلاف دمای لگاریتمی
مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)
مبدل‌های حرارتی صفحه‌ای از صفحات فلزی نازک با الگوی موج‌دار تشکیل شده‌اند که بین آن‌ها مسیرهای متناوب برای عبور سیالات ایجاد می‌شود. این طراحی باعث افزایش سطح تماس و ضریب انتقال حرارت می‌شود.
در کاربردهای بازیافت حرارت دودکش، این نوع مبدل بیشتر در دماهای متوسط و برای پیش‌گرمایش سیالات فرآیندی استفاده می‌شود.
ویژگی‌های مهندسی
- سطح انتقال حرارت بسیار بالا نسبت به حجم
- ضریب انتقال حرارت زیاد
- افت فشار قابل کنترل
مزایا
- راندمان حرارتی بالا
- ابعاد فشرده
- وزن کم
- نصب آسان
معایب
- محدودیت دمایی در برخی طراحی‌ها
- حساسیت به رسوب و ذرات معلق
- محدودیت فشار عملیاتی
مبدل بازیاب حرارت نوع ریکوپراتور (Recuperator)
ریکوپراتورها یکی از مهم‌ترین تجهیزات بازیافت انرژی در کوره‌های صنعتی هستند. در این سیستم، گاز دودکش و سیال سرد (معمولاً هوای احتراق) به‌طور همزمان در دو مسیر جداگانه جریان پیدا می‌کنند و انتقال حرارت از طریق دیواره‌های فلزی انجام می‌شود.
این نوع مبدل به‌طور گسترده در کوره‌های فولاد، صنایع شیشه و صنایع سیمان استفاده می‌شود.
ویژگی‌های مهندسی
- مناسب برای گازهای با دمای بالا
- امکان بازیافت حرارت برای پیش‌گرمایش هوای احتراق
- افزایش راندمان احتراق
مزایا
- کاهش مصرف سوخت کوره
- افزایش دمای هوای ورودی به مشعل
- بهبود کیفیت احتراق
معایب
- احتمال رسوب دوده
- نیاز به نگهداری دوره‌ای
- افت فشار نسبتاً بالا
برای مشاهده جزئیات و قیمت هواساز خانگی و تجاری EX-CR اینجا کلیک کنید.
مبدل رجنراتور (Regenerator)
در مبدل های رجنراتوری، انتقال حرارت به صورت ذخیره‌سازی موقت انرژی در یک ماده واسط انجام می‌شود. این ماده معمولاً از جنس سرامیک یا فلز با ظرفیت حرارتی بالا است.
در این سیستم، ابتدا گاز داغ از بستر عبور کرده و آن را گرم می‌کند، سپس جریان هوای سرد از همان بستر عبور کرده و گرما را جذب می‌کند.
ویژگی‌های مهندسی
- راندمان بسیار بالا در بازیافت حرارت
- مناسب برای دماهای بسیار بالا
مزایا
- بازده حرارتی بالا
- مناسب برای صنایع با دمای بالا
معایب
- پیچیدگی مکانیکی
- نیاز به سیستمهای کنترلی پیشرفته
- هزینه نگهداری بالا
اکونومایزر کندانسینگ (Condensing Economizer)
اکونومایزرهای کندانسینگ نسل پیشرفته‌تری از مبدل‌های بازیافت حرارت هستند که علاوه بر حرارت محسوس، حرارت نهان بخار آب موجود در دودکش را نیز بازیابی می‌کنند.
این سیستم‌ها معمولاً در بویلرهای گازسوز و سیستمهای CHP استفاده می‌شوند.
ویژگی‌های مهندسی
- بازیابی حرارت نهان
- کاهش شدید دمای دودکش
مزایا
- افزایش راندمان بویلر تا ۱۰ درصد
- کاهش مصرف سوخت
- کاهش انتشار آلاینده‌ها
معایب
- احتمال خوردگی اسیدی
- نیاز به مواد مقاوم در برابر خوردگی
- نیاز به سیستم تخلیه کندانس
مقایسه انواع مبدل‌های بازیافت انرژی دودکش
جدول زیر مقایسه‌ای مهندسی از مهم‌ترین مبدل‌های مورد استفاده در بازیافت انرژی حرارتی ارائه می‌دهد.
نوع مبدل | محدوده دمای کاری | راندمان انتقال حرارت | هزینه سرمایه‌گذاری | کاربرد اصلی
پوسته و لوله | بسیار بالا | متوسط | بالا | بویلرها و نیروگاه‌ها
صفحه‌ای | متوسط | بالا | متوسط | سیستمهای گرمایشی
ریکوپراتور | بالا | بالا | متوسط | کوره‌های صنعتی
رجنراتور | بسیار بالا | بسیار بالا | بالا | صنایع فولاد و شیشه
اکونومایزر کندانسینگ | متوسط | بسیار بالا | متوسط | بویلرهای گازسوز
بیشتر بخوانید: هواساز بامی (Rooftop Unit) چیست و چه کاربردی دارد؟
تحلیل مهندسی افت فشار در مبدل‌های دودکش
یکی از مهم‌ترین پارامترهای طراحی در مبدل‌های بازیافت دودکش، افت فشار است. افزایش افت فشار می‌تواند باعث کاهش عملکرد فن‌ها و سیستم احتراق شود.
افت فشار به صورت تقریبی از رابطه زیر قابل تخمین است:
افت فشار جریان سیالΔP = f × (L/D) × (ρ × V² / 2)
که در آن:
ΔP = افت فشار
f = ضریب اصطکاک
L = طول مسیر جریان
D = قطر هیدرولیکی
ρ = چگالی سیال
V = سرعت جریان
کنترل افت فشار یکی از معیارهای کلیدی در انتخاب نوع مبدل مناسب است.
نمودار مفهومی راندمان بازیافت انرژی
در تحلیل عملکرد سیستمهای بازیافت حرارت، معمولاً رابطه بین دمای دودکش و راندمان بازیافت بررسی می‌شود.
توصیف نمودار:
- محور افقی: دمای گاز دودکش خروجی
- محور عمودی: راندمان بازیافت حرارت
با کاهش دمای دودکش از حدود ۳۵۰ درجه به ۱۵۰ درجه سانتی‌گراد، راندمان بازیافت انرژی به طور قابل توجهی افزایش می‌یابد. با این حال، کاهش بیش از حد دما ممکن است منجر به تشکیل اسید سولفوریک و خوردگی تجهیزات شود.
معیارهای انتخاب مبدل مناسب برای بازیافت انرژی دودکش
انتخاب نوع مبدل باید بر اساس مجموعه‌ای از پارامترهای فنی و اقتصادی انجام شود:
- دمای گاز دودکش
- ترکیب شیمیایی گاز
- دبی جرمی جریان
- محدودیت فضای نصب
- هزینه سرمایه‌گذاری
- هزینه نگهداری
مهندسان معمولاً با استفاده از تحلیل ترمودینامیکی و اقتصادی بهترین گزینه را انتخاب می‌کنند.
برای دریافت مشاوره تخصصی ،خرید کندانسور چیلر اینجا کلیک کنید.
محاسبات طراحی، مدل‌سازی ترمودینامیکی و ارزیابی عملکرد مبدل‌های حرارتی بازیافت انرژی گازهای دودکش
در طراحی مهندسی مبدل‌های حرارتی بازیافت انرژی دودکش، انجام محاسبات دقیق ترمودینامیکی و انتقال حرارت نقش اساسی در تعیین ابعاد، ظرفیت و راندمان سیستم دارد. در این مرحله، مهندسان با استفاده از مدل‌های ریاضی، داده‌های عملیاتی و روابط انتقال حرارت، عملکرد مبدل را پیش‌بینی کرده و پارامترهای بهینه طراحی را تعیین می‌کنند.
هدف اصلی این مرحله، تعیین مشخصات زیر است:
- ظرفیت انتقال حرارت سیستم
- سطح مورد نیاز انتقال حرارت
- دمای خروجی سیالات
- افت فشار جریان
- راندمان بازیافت انرژی
این محاسبات معمولاً با استفاده از اصول ترمودینامیک، مکانیک سیالات و انتقال حرارت انجام می‌شود.
تحلیل انرژی گازهای دودکش
اولین مرحله در طراحی مبدل بازیافت حرارت، تعیین میزان انرژی قابل بازیابی از گازهای دودکش است. این مقدار به دمای گاز، دبی جرمی و ظرفیت گرمایی آن بستگی دارد.
رابطه پایه محاسبه انرژی قابل بازیافت به صورت زیر است:
انرژی حرارتی قابل بازیافت
Q = m_dot × Cp × (T_g,in − T_g,out)که در آن:
m_dot = دبی جرمی گاز دودکش (kg/s)
Cp = ظرفیت گرمایی گاز (kJ/kg.K)
T_g,in = دمای ورودی گاز دودکش
T_g,out = دمای خروجی گاز پس از مبدل
این رابطه نشان می‌دهد که هرچه اختلاف دمای گاز بیشتر باشد، انرژی بیشتری قابل بازیابی خواهد بود.
بیشتر بخوانید: اصول طراحی و راهنمای خرید هواساز دو منظوره با تمرکز بر راندمان کویل های آب سرد و گرم
محاسبه ظرفیت حرارتی سیال سرد
در مرحله بعد، باید بررسی شود که سیال سرد (مانند آب یا هوا) چه مقدار انرژی می‌تواند جذب کند.
ظرفیت جذب حرارت سیال سرد
Q = m_c × Cp_c × (T_c,out − T_c,in)
که در آن:
m_c = دبی جرمی سیال سرد
Cp_c = ظرفیت گرمایی سیال سرد
T_c,in = دمای ورودی سیال
T_c,out = دمای خروجی سیال
در حالت ایده‌آل، انرژی از دست رفته گاز برابر انرژی جذب شده توسط سیال خواهد بود.
Q_gas = Q_cold
اما در شرایط واقعی به دلیل تلفات حرارتی این دو مقدار کاملاً برابر نیستند.در برخی سیستمهای پیش‌گرمایش هوای احتراق، استفاده از مبدل حرارتی دوار می‌تواند موجب افزایش راندمان انرژی و کاهش مصرف سوخت شود.
روش اختلاف دمای لگاریتمی در طراحی مبدل (LMTD Method)
یکی از مهم‌ترین روش‌های طراحی مبدل‌های حرارتی استفاده از روش اختلاف دمای لگاریتمی است. این روش برای تعیین سطح انتقال حرارت مورد نیاز استفاده می‌شود.
اختلاف دما در دو انتهای مبدل به صورت زیر تعریف می‌شود:
ΔT1 = T_g,in − T_c,out ΔT2 = T_g,out − T_c,in
اختلاف دمای لگاریتمی از رابطه زیر محاسبه می‌شود:
LMTD = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)
پس از محاسبه LMTD، سطح انتقال حرارت مورد نیاز از رابطه زیر به دست می‌آید:
A = Q / (U × LMTD)
که در آن:
A = سطح انتقال حرارت (m²)
U = ضریب کلی انتقال حرارت (W/m².K)
جهت دریافت اطلاعات فنی، استعلام قیمت مبدل حرارتی چیلر، کلیک کنید.
ضریب کلی انتقال حرارت
ضریب کلی انتقال حرارت نشان‌دهنده مقاومت کل سیستم در برابر انتقال حرارت است و شامل مقاومت‌های مختلف می‌شود:
- مقاومت جابجایی سمت گاز
- مقاومت دیواره فلزی
- مقاومت جابجایی سمت سیال سرد
- مقاومت رسوب
رابطه کلی آن به صورت زیر است:
1/U = (1/h_g) + (R_wall) + (1/h_c) + (R_fouling)
که در آن:
h_g = ضریب انتقال حرارت سمت گاز
h_c = ضریب انتقال حرارت سمت سیال سرد
R_wall = مقاومت دیواره
R_fouling = مقاومت ناشی از رسوب
وجود رسوبات در مبدل‌های دودکش می‌تواند مقدار U را به طور قابل توجهی کاهش دهد.در واحدهای صنعتی بزرگ که نیاز به ظرفیت انتقال حرارت بالایی وجود دارد، مبدل حرارتی چند لوله ای به عنوان یکی از راهکارهای متداول مورد استفاده قرار می‌گیرد.
تحلیل راندمان مبدل حرارتی
یکی از شاخص‌های مهم در ارزیابی عملکرد مبدل حرارتی، راندمان حرارتی مبدل است که نشان می‌دهد چه مقدار از انرژی قابل انتقال واقعاً منتقل شده است.
راندمان مبدل حرارتی
η_hex = Q_actual / Q_max
که در آن:
Q_actual = انرژی واقعی منتقل شده
Q_max = حداکثر انرژی قابل انتقال
حداکثر انتقال حرارت از رابطه زیر به دست می‌آید:
Q_max = C_min × (T_hot,in − T_cold,in)
که در آن:
C_min = حداقل ظرفیت حرارتی بین دو سیال
جهت دریافت اطلاعات فنی، بررسی مشخصات و اطلاعات روف تاپ گازسوز 20 تن، کلیک کنید.
روش اثربخشی مبدل حرارتی (Effectiveness Method)
در بسیاری از تحلیل‌های مهندسی از روش اثربخشی برای ارزیابی عملکرد مبدل استفاده می‌شود.
ε = Q_actual / Q_max
که در آن:
ε = اثربخشی مبدل حرارتی
مقدار اثربخشی معمولاً بین 0.5 تا 0.9 متغیر است و به نوع مبدل بستگی دارد.برای فرآیندهایی که با تنش‌های حرارتی بالا مواجه هستند، مبدل حرارتی UTUBE می‌تواند قابلیت اطمینان بیشتری نسبت به برخی طراحی‌های متداول داشته باشد.
به طور معمول:
- مبدل پوسته و لوله: 0.5 تا 0.75
- مبدل صفحه‌ای: 0.7 تا 0.9
- رجنراتورها: تا 0.95
تحلیل افت فشار گاز دودکش
افت فشار یکی از مهم‌ترین پارامترهای طراحی در سیستمهای بازیافت حرارت است زیرا افت فشار زیاد می‌تواند باعث کاهش عملکرد فن دودکش و افزایش مصرف انرژی شود.
افت فشار در جریان گاز از رابطه زیر محاسبه می‌شود:
ΔP = f × (L/D) × (ρ × V² / 2)
که در آن:
ΔP = افت فشار
f = ضریب اصطکاک
L = طول مسیر جریان
D = قطر هیدرولیکی
ρ = چگالی گاز
V = سرعت گاز
طراحی مناسب باید تعادل بین انتقال حرارت بالا و افت فشار پایین را برقرار کند.
در پروژه‌های تهویه مطبوع صنعتی، تجاری و ساختمانی، چیلر تراکمی هواخنک اسکرال یکی از پرکاربردترین تجهیزات سرمایشی برای تأمین آب سرد محسوب می‌شود. این چیلرها با استفاده از کمپرسورهای اسکرال، راندمان مناسب، عملکرد پایدار، نصب آسان و هزینه نگهداری پایین را فراهم کرده و گزینه‌ای ایده‌آل برای بسیاری از کاربردهای صنعتی و ساختمانی هستند. برای مشاهده مشخصات فنی، ظرفیت‌های مختلف و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/chiller-Air-cooled-scroll-compression
مثال محاسباتی طراحی مبدل بازیافت حرارت
فرض کنید گاز دودکش یک بویلر دارای مشخصات زیر است:
دمای گاز ورودی: 350 °C
دمای خروجی مطلوب: 180 °C
دبی جرمی گاز: 4 kg/s
Cp گاز: 1.1 kJ/kg.K
انرژی قابل بازیافت به صورت زیر محاسبه می‌شود:
Q = 4 × 1.1 × (350 − 180) Q = 4 × 1.1 × 170 Q = 748 kW
بنابراین حدود 748 کیلووات انرژی حرارتی قابل بازیافت خواهد بود.
اگر ضریب انتقال حرارت کلی برابر 40 W/m².K و LMTD برابر 120 درجه باشد:
A = Q / (U × LMTD) A = 748000 / (40 × 120) A ≈ 155 m²
بنابراین سطح انتقال حرارت مورد نیاز تقریباً 155 متر مربع خواهد بود.زمانی که انتقال حرارت بین جریان هوا و سیال فرآیندی مدنظر باشد، استفاده از مبدل حرارتی هوا خنک افقی می‌تواند بدون نیاز به مصرف آب عملکرد مناسبی ارائه دهد.
تحلیل اقتصادی بازیافت انرژی دودکش
یکی از مهم‌ترین مراحل ارزیابی عملکرد مبدل حرارتی، تحلیل اقتصادی آن است. این تحلیل نشان می‌دهد که آیا نصب مبدل از نظر اقتصادی مقرون به صرفه است یا خیر.
معمولاً شاخص‌های زیر در تحلیل اقتصادی بررسی می‌شوند:
- صرفه‌جویی سالانه سوخت
- هزینه سرمایه‌گذاری اولیه
- هزینه نگهداری
- دوره بازگشت سرمایه
صرفه‌جویی سالانه انرژی به صورت زیر قابل محاسبه است:
Energy_saved = Q × Operating_hours
اگر سیستم در سال 7000 ساعت کار کند:
Energy_saved = 748 kW × 7000 h Energy_saved = 5,236,000 kWh
این مقدار نشان‌دهنده پتانسیل بسیار بالای صرفه‌جویی انرژی است.
در پروژه‌های گرمایشی صنعتی، تجاری و ساختمانی، دیگ آب گرم 1 الی 3 پاس یکی از تجهیزات کلیدی برای تأمین آب گرم سیستمهای حرارت مرکزی محسوب می‌شود. این دیگ‌ها با طراحی مهندسی‌شده، راندمان حرارتی مناسب، توزیع یکنواخت حرارت و قابلیت کارکرد در ظرفیت‌های مختلف، گزینه‌ای مطمئن برای موتورخانه‌ها، مجتمع‌های مسکونی، ساختمان‌های اداری و واحدهای صنعتی هستند. برای مشاهده مشخصات فنی، ظرفیت‌های مختلف و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:www.exerland.com/product/cast-iron-hot-water-boiler
نمودار عملکرد حرارتی مبدل
در تحلیل عملکرد مبدل حرارتی بازیافت دودکش معمولاً نمودارهای زیر مورد استفاده قرار می‌گیرند:
- نمودار دمای گاز و سیال در طول مبدل
- نمودار راندمان مبدل در مقابل دبی جریان
- نمودار افت فشار در مقابل سرعت گاز
- نمودار نرخ بازیافت انرژی در مقابل دمای دودکش
این نمودارها به مهندسان کمک می‌کنند تا رفتار سیستم را در شرایط عملیاتی مختلف تحلیل کنند.در سیستم‌هایی که محدودیت فضا وجود دارد، استفاده از مبدل حرارتی صفحه ای واشردار می‌تواند ضمن حفظ راندمان حرارتی، امکان تعمیر و نگهداری آسان‌تری را فراهم کند.
