در صنایع دارویی، کنترل دقیق دما و حفظ کیفیت محصول فقط به انتخاب تجهیزات مناسب محدود نمی شود؛ بلکه به رعایت اصول بهداشتی، جلوگیری از آلودگی متقاطع و اطمینان از پایداری شرایط فرایند نیز وابسته است. مبدل حرارتی صنایع دارویی یکی از تجهیزات مهم در این مسیر است که برای گرم کردن یا خنک کردن سیالات، کنترل دمای فرایندهای تولید و حفظ شرایط مطلوب در بخش های مختلف خطوط داروسازی به کار می رود.
انتخاب مبدل حرارتی برای این صنعت با صنایع عمومی تفاوت دارد. جنس سطوح در تماس با سیال، کیفیت پرداخت سطح، طراحی بهداشتی، امکان شستشو و ضدعفونی، سازگاری با روش های شستشوی درجا (CIP) و در صورت نیاز استریلیزاسیون درجا (SIP)، همگی بر عملکرد و ایمنی فرایند اثر می گذارند. علاوه بر این، نوع سیال، محدوده دمای کاری، فشار عملیاتی و میزان انتقال حرارت مورد نیاز باید پیش از انتخاب تجهیز به دقت بررسی شوند.
در این مقاله، با کاربرد مبدل های حرارتی در صنایع دارویی، معیارهای انتخاب، اهمیت استفاده از استنلس استیل مناسب، الزامات طراحی بهداشتی و تفاوت انواع مبدل های قابل استفاده در این صنعت آشنا می شویم. همچنین بررسی می کنیم که چگونه انتخاب اصولی مبدل حرارتی می تواند به کنترل بهتر فرایند، کاهش توقف های تولید و افزایش قابلیت اطمینان تجهیزات کمک کند.
مبدل حرارتی صنایع دارویی چیست و چه ویژگی هایی باید داشته باشد؟

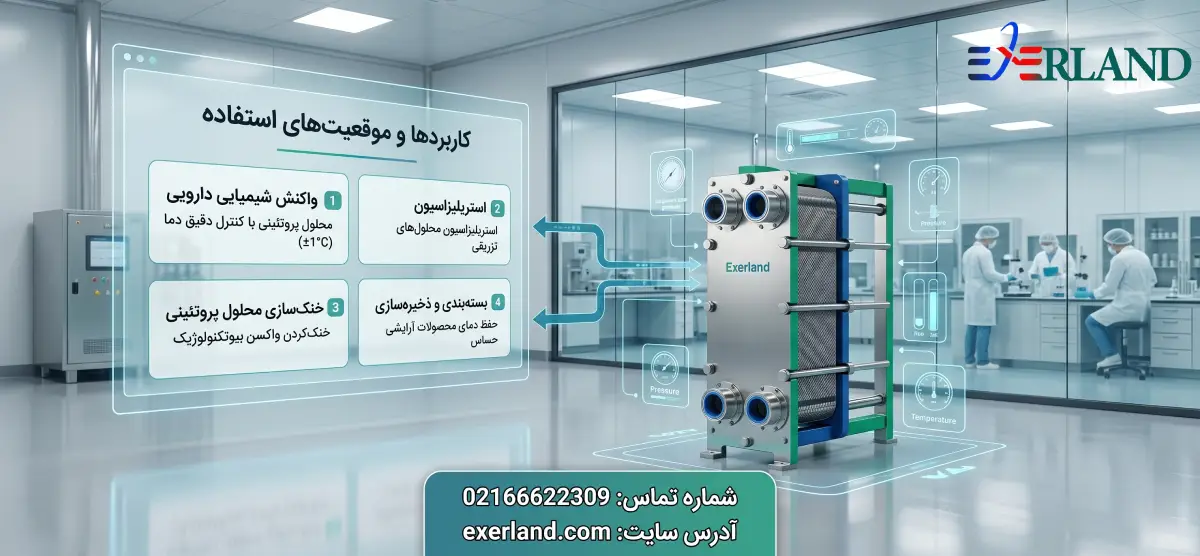

در کارخانه داروسازی، کنترل دما فقط برای گرم یا سرد کردن یک سیال انجام نمی شود. در بعضی مراحل تولید، دما روی پایداری ماده موثر، کیفیت محصول و تکرارپذیری فرآیند تاثیر مستقیم دارد. به همین دلیل، مبدلی که برای یک مدار آب گرم معمولی مناسب است، لزوما برای تماس غیرمستقیم با یک محلول دارویی حساس هم انتخاب درستی نیست.
مبدل حرارتی صنایع دارویی تجهیزی است که انرژی حرارتی را بین دو سیال منتقل می کند، بدون اینکه در عملکرد عادی تجهیز دو سیال با هم مخلوط شوند. البته در کاربرد دارویی فقط جداسازی دو سیال کافی نیست. جنس سطوح در تماس با محصول، کیفیت جوش ها، طراحی اتصالات، امکان تخلیه کامل، روش تمیزکاری و کنترل دمای خروجی نیز باید بررسی شوند.
برای مثال، در خط تولید یک محلول حساس به حرارت، ممکن است لازم باشد محصول در مدت مشخصی گرم و سپس سرد شود. اگر دما یا زمان ماند به درستی کنترل نشود، احتمال تغییر کیفیت محصول وجود دارد. در چنین شرایطی، طراحی مبدل باید با نیاز واقعی فرآیند هماهنگ باشد، نه اینکه صرفا بر اساس ظرفیت اسمی یا قیمت اولیه انتخاب شود.
در مجموعه مبدل های حرارتی صنعتی، مدل های مختلفی برای کاربردهای متفاوت وجود دارد. شناخت مبدل های حرارتی نقطه شروع مناسبی برای مقایسه انواع تجهیز است، اما انتخاب نهایی باید با توجه به شرایط خط تولید دارو انجام شود.
مهم ترین ویژگی های مبدل حرارتی مناسب داروسازی
مبدل مورد استفاده در صنایع دارویی باید مجموعه ای از الزامات حرارتی، مکانیکی و بهداشتی را تامین کند. همه این ویژگی ها در تمام کاربردها یکسان نیستند. برای مثال، مبدلی که در مدار بخار یک کارخانه نصب می شود، ممکن است الزامات متفاوتی با مبدلی داشته باشد که مستقیما در فرآیند گرم کردن یک محصول دارویی به کار می رود.
مهم ترین معیارها عبارت اند از:
کنترل دمای ورودی و خروجی در محدوده تعیین شده برای فرآیند
سازگاری متریال با محصول، مواد شست وشو و شرایط کاری
کاهش احتمال آلودگی متقاطع در صورت بروز نشتی
قابلیت تمیزکاری و در صورت نیاز استریل سازی
کاهش نقاط مرده و امکان تخلیه مناسب سیال
مقاومت در برابر فشار، دما و خوردگی
افت فشار قابل قبول و مصرف انرژی متناسب با ظرفیت مورد نیاز
در عمل، بهتر است از همان ابتدای طراحی مشخص شود که کدام سطوح با محصول تماس دارند و کدام بخش ها فقط با سیال گرم کننده یا سرد کننده در ارتباط هستند. این تفکیک روی انتخاب متریال، طراحی مدار و روش نگهداری اثر می گذارد.
انواع مبدل حرارتی مورد استفاده در صنایع دارویی
۱. مبدل حرارتی صفحه ای
مبدل صفحه ای از تعدادی صفحه تشکیل می شود که مسیر عبور سیالات گرم و سرد را از هم جدا می کنند. این طراحی سطح انتقال حرارت زیادی را در فضای نسبتا کم فراهم می کند و در بسیاری از فرآیندهای گرمایش و سرمایش مایعات کاربرد دارد.
مدل صفحه ای واشردار زمانی مناسب است که باز کردن دستگاه برای بازرسی و تمیزکاری اهمیت داشته باشد. با این حال، انتخاب آن به سازگاری واشر با دما، فشار، سیال فرآیندی و مواد شست وشو وابسته است.
اگر طراحی بهداشتی و امکان تمیزکاری اهمیت بالایی دارد، باید نوع اتصال، کیفیت سطح و قابلیت تخلیه تجهیز به دقت بررسی شود. صرف صفحه ای بودن مبدل به معنی مناسب بودن آن برای تمام خطوط دارویی نیست.
برای بررسی ساختار و مدل های موجود می توانی به مبدل حرارتی صفحه ای مراجعه کنی.
۲. مبدل حرارتی پوسته و لوله
در مبدل پوسته و لوله، یک سیال از داخل لوله ها و سیال دیگر از فضای پوسته عبور می کند. این ساختار در بسیاری از کاربردهای صنعتی به دلیل انعطاف طراحی و امکان تحمل شرایط کاری متنوع مورد استفاده قرار می گیرد.
در کارخانه داروسازی، چنین مبدلی می تواند برای مدارهای جانبی، انتقال حرارت بین بخار و آب یا برخی فرآیندهای دارای فشار و دمای بالا مناسب باشد. البته اگر محصول مستقیما از داخل لوله ها عبور می کند، کیفیت سطح داخلی، قابلیت تمیزکاری، تخلیه و بازرسی اهمیت ویژه ای پیدا می کند.
نکته اینجاست که نباید تمام مبدل های پوسته و لوله را به دلیل ساختار مکانیکی مشابه، بهداشتی فرض کرد. طراحی مورد نیاز برای سیال جانبی با طراحی مناسب تماس با محصول دارویی تفاوت دارد.
برای بررسی ساختارهای این گروه، مبدل حرارتی پوسته و لوله را ببین.
۳. مبدل حرارتی مارپیچ
در برخی فرآیندها، سیال دارای ویسکوزیته بالا است یا ذرات معلق دارد. در این وضعیت، احتمال گرفتگی کانال ها و افزایش افت فشار باید جدی گرفته شود.
مبدل مارپیچ با مسیر جریان متفاوت خود می تواند برای بعضی از این کاربردها گزینه مناسبی باشد. البته عملکرد آن به اندازه کانال، ویژگی های سیال، سرعت جریان و امکان شست وشو وابسته است. نمی توان بدون محاسبه گفت که مبدل مارپیچ در تمام سیالات غلیظ بهتر از مبدل صفحه ای یا لوله ای عمل می کند.
برای آشنایی با این خانواده از تجهیزات، مبدل حرارتی مارپیچ در سایت اکسرلند در دسترس است.
۴. مبدل های صفحه ای جوشی
در بعضی شرایط، استفاده از واشر محدودیت دمایی یا شیمیایی ایجاد می کند. در این موارد ممکن است مبدل صفحه ای جوشی یا ساختارهای دیگر بدون واشر مناسب تر باشند.
با این حال، جوشی بودن به تنهایی تضمین کننده بهداشتی بودن نیست. اگر دستگاه برای تماس با محصول دارویی استفاده شود، کیفیت جوش، پرداخت سطح، امکان بازرسی و روش معتبر تمیزکاری باید در طراحی دیده شوند. همچنین باید مشخص باشد که تجهیز قابل باز شدن است یا خیر و در صورت رسوب گذاری، چه روشی برای تمیزکاری آن در نظر گرفته شده است.
جدول مقایسه انواع مبدل حرارتی دارویی
محدودیت مهم | مزیت اصلی | کاربرد احتمالی | نوع مبدل |
|---|---|---|---|
وابستگی به جنس و سلامت واشر | انتقال حرارت مناسب و امکان باز کردن | گرمایش و سرمایش مایعات سازگار | صفحه ای واشردار |
نیاز به بررسی دسترسی برای تمیزکاری | انعطاف طراحی و استحکام مکانیکی | مدارهای جانبی، بخار و شرایط کاری متنوع | پوسته و لوله |
وابستگی زیاد به ویژگی سیال | مسیر جریان متفاوت و کاهش احتمال برخی گرفتگی ها | بعضی سیالات ویسکوز یا دارای ذرات | مارپیچ |
دشواری باز کردن و بازرسی داخلی | حذف واشر بین صفحات در بخش جوش شده | کاربردهای دارای محدودیت واشر | صفحه ای جوشی |
این جدول یک مقایسه اولیه است و جایگزین طراحی فرآیندی نیست. برای انتخاب قطعی باید نوع محصول، دبی، فشار، دمای ورودی و خروجی، الزامات بهداشتی و روش تمیزکاری مشخص باشند.
استیل 316L در مبدل حرارتی صنایع دارویی چه اهمیتی دارد؟
استیل 316L به دلیل مقاومت مناسب در برابر خوردگی و قابلیت پرداخت سطحی، در بسیاری از تجهیزات فرآیندی بهداشتی استفاده می شود. با این حال، انتخاب آن باید با توجه به ترکیب شیمیایی محصول، غلظت مواد شوینده، دمای کار و احتمال حضور یون های خورنده انجام شود.
در بعضی محیط ها، حتی استیل 316L نیز ممکن است دچار خوردگی موضعی شود. بنابراین صرف درج نام این آلیاژ در مشخصات فنی کافی نیست. کیفیت سطح، روش ساخت، جوشکاری، پرداخت نهایی و شرایط بهره برداری هم اهمیت دارند.
برای بررسی ارتباط جنس فلز با عملکرد و دوام تجهیز، مطالعه مقاله انتخاب متریال مبدل حرارتی می تواند به تکمیل تصمیم مهندسی کمک کند.
طراحی بهداشتی مبدل حرارتی؛ تفاوت اصلی با مبدل صنعتی معمولی
در طراحی یک مبدل حرارتی برای صنایع دارویی، موضوع فقط رسیدن به ظرفیت انتقال حرارت مورد نیاز نیست. تجهیز باید به شکلی طراحی شود که احتمال باقی ماندن محصول، تجمع آلودگی و ایجاد نقاط دشوار برای شست وشو به حداقل برسد.
یکی از موارد مهم، طراحی سطوح در تماس با محصول است. وجود ترک، حفره، جوش نامناسب یا ناحیه ای که به خوبی تخلیه نمی شود، می تواند تمیزکاری را دشوار کند. به همین دلیل، در مشخصات فنی باید الزامات پرداخت سطح، نوع اتصال، قابلیت تخلیه و روش بازرسی روشن باشد.
همچنین باید بین دو مفهوم تفاوت قائل شد: تمیزکاری در محل یا CIP و استریل سازی در محل یا SIP. در CIP تجهیزات با گردش محلول های تمیزکننده شسته می شوند. در SIP، فرآیند استریل سازی در محل انجام می شود و شرایط آن باید متناسب با تجهیز و فرآیند اعتبارسنجی شود. داشتن قابلیت CIP به تنهایی به معنی قابلیت SIP نیست.
در کاربردهای حساس، انتخاب مبدل باید با الزامات کیفیت کارخانه و مستندات تاییدشده فرآیند هماهنگ باشد. بهتر است از ابتدا مشخص شود که چه مدارکی درباره جنس متریال، جوش ها، پرداخت سطح، آزمون نشتی و روش تمیزکاری باید تحویل داده شوند.
چگونه ظرفیت مبدل حرارتی دارویی را تعیین کنیم؟
ظرفیت مبدل را نمی توان تنها بر اساس ابعاد دستگاه یا توان اسمی آن تعیین کرد. برای محاسبه اولیه، باید مشخص باشد چه مقدار سیال در واحد زمان از مبدل عبور می کند و قرار است دمای آن چقدر تغییر کند.
در یک فرآیند مایع، بار حرارتی به دبی جرمی، گرمای ویژه و اختلاف دمای سیال وابسته است. سپس باید بررسی شود که با توجه به اختلاف دمای دو طرف مبدل، سطح انتقال حرارت مورد نیاز چقدر خواهد بود.
در صنایع دارویی، این محاسبات باید با محدودیت های فرآیند هماهنگ شوند. برای نمونه، اگر محصول به تغییر دمای سریع حساس باشد، تنها دستیابی به بار حرارتی کافی نیست و نحوه کنترل دما و زمان حضور محصول در تجهیز نیز باید بررسی شود.
برای تکمیل این محاسبات، مقاله محاسبه ظرفیت مبدل حرارتی را به عنوان مرجع مرتبط مطالعه کن.
نقش اختلاف دمای میانگین لگاریتمی در طراحی
یکی از پارامترهای مهم در طراحی مبدل حرارتی، اختلاف دمای میانگین لگاریتمی یا LMTD است. این پارامتر اختلاف دمای موثر بین دو سیال را در طول مسیر انتقال حرارت بیان می کند.
در آرایش جریان مخالف، سیال گرم و سرد از دو جهت مخالف حرکت می کنند. این آرایش در بسیاری از شرایط امکان استفاده بهتر از اختلاف دما را فراهم می کند، اما نتیجه نهایی به دماهای ورودی و خروجی، دبی، آرایش جریان و مشخصات تجهیز وابسته است.
در یک مبدل دارویی، محاسبه حرارتی باید همراه با بررسی افت فشار، خواص فیزیکی سیال، ضریب انتقال حرارت و محدودیت های بهداشتی انجام شود. کوچک کردن بیش از حد تجهیز ممکن است هزینه اولیه را کاهش دهد، اما در عمل به افت عملکرد یا محدود شدن ظرفیت منجر شود.
برای بررسی روش محاسبه، مقاله محاسبه LMTD در مبدل حرارتی را ببین.
معیارهای مهندسی برای انتخاب مبدل حرارتی صنایع دارویی
پیش از انتخاب نهایی، بهتر است یک برگه اطلاعات فنی یا Data Sheet تهیه شود. این برگه باید مشخصات واقعی فرآیند را ثبت کند تا پیشنهادهای فنی تولیدکنندگان بر اساس شرایط یکسان مقایسه شوند.
اطلاعات پایه شامل موارد زیر است:
نوع سیال و ترکیب شیمیایی آن
دبی حداقل، معمول و حداکثر
دمای ورودی و خروجی هر دو سیال
فشار کاری و فشار طراحی
افت فشار مجاز
الزامات جنس متریال و پرداخت سطح
نیاز به CIP یا SIP
محدودیت های نصب و فضای تعمیراتی
مدارک کیفی و آزمون های مورد نیاز
شرایط سرویس و برنامه نگهداری
در پروژه های واقعی، یکسان نبودن اطلاعات اولیه باعث می شود دو پیشنهاد قیمت از نظر فنی قابل مقایسه نباشند. ممکن است یک تامین کننده تجهیزی ارزان تر پیشنهاد کند، اما بخشی از الزامات شست وشو، ابزار دقیق یا مدارک فنی در آن لحاظ نشده باشد.
به همین دلیل، استفاده از یک چارچوب مشخص برای معیارهای انتخاب مبدل حرارتی صنعتی کمک می کند پیشنهادها بر اساس ظرفیت، ایمنی، قابلیت نگهداری و هزینه چرخه عمر ارزیابی شوند.
نگهداری مبدل صفحه ای و کنترل نشتی
در مبدل های صفحه ای واشردار، سلامت واشرها یکی از عوامل مهم در جلوگیری از نشت و اختلاط ناخواسته سیالات است. تغییر شکل واشر، ناسازگاری شیمیایی، نصب نادرست، فشار نامناسب یا شرایط دمایی خارج از محدوده مجاز می تواند به افت عملکرد یا نشتی منجر شود.
در کاربردهای دارویی، مشاهده نشتی نباید صرفا یک مشکل تعمیراتی تلقی شود. ابتدا باید اثر احتمالی آن بر کیفیت محصول و ایمنی فرآیند بررسی شود. سپس مطابق دستورالعمل کارخانه، تجهیز از سرویس خارج یا ایمن سازی شده و علت اصلی نشت مشخص شود.
باز کردن مبدل، بررسی صفحات، کنترل واشرها و مونتاژ مجدد باید بر اساس دستورالعمل سازنده انجام شود. بستن بیش از حد یا کمتر از حد مجاز صفحات می تواند باعث تغییر عملکرد آب بندی شود.
برای آشنایی با این موضوع، مقاله بازرسی واشر مبدل حرارتی صفحه ای را مطالعه کن.
خوردگی و رسوب؛ دو عامل موثر بر عملکرد مبدل
رسوب و خوردگی از مشکلاتی هستند که می توانند به مرور زمان انتقال حرارت را کاهش دهند. البته این دو مشکل علت و راهکار یکسانی ندارند. رسوب ممکن است از تجمع مواد معدنی، ذرات معلق یا ترکیبات موجود در سیال ایجاد شود. خوردگی نیز به جنس فلز، ترکیب شیمیایی سیال، دما و شرایط بهره برداری وابسته است.
در مبدل دارویی، روش تمیزکاری باید با متریال و الزامات فرآیند سازگار باشد. استفاده از ماده شوینده نامناسب ممکن است به سطح فلزی، واشرها یا اتصالات آسیب برساند. از طرف دیگر، شست وشوی ناکافی می تواند باقی مانده محصول یا مواد شیمیایی را در تجهیز نگه دارد.
بنابراین باید نوع رسوب یا خوردگی تشخیص داده شود و سپس روش اصلاحی انتخاب شود. برای بررسی تخصصی تر، مقاله خوردگی مبدل حرارتی صفحه ای مرجع مرتبطی است.
چه زمانی مبدل صفحه ای بهتر است و چه زمانی مبدل لوله ای؟
پاسخ این سوال به شرایط واقعی فرآیند بستگی دارد. در بسیاری از کاربردهای مایع، مبدل صفحه ای به دلیل سطح انتقال حرارت زیاد در فضای کم گزینه مناسبی است. در مقابل، بعضی شرایط فشار و دما، ویژگی های سیال یا نیازهای تعمیراتی می توانند انتخاب مبدل لوله ای را توجیه کنند.
برای مثال، اگر باز کردن تجهیز و دسترسی به سطوح انتقال حرارت اهمیت زیادی داشته باشد، مدل صفحه ای واشردار می تواند مزیت داشته باشد. اگر فرآیند به ساختاری مقاوم و متناسب با شرایط مکانیکی خاص نیاز داشته باشد، طراحی لوله ای باید بررسی شود.
نباید این مقایسه را به یک قاعده ثابت تبدیل کرد. ظرفیت حرارتی، افت فشار، جنس متریال، احتمال رسوب، فضای نصب، روش تمیزکاری و هزینه نگهداری باید هم زمان ارزیابی شوند.
برای مشاهده تفاوت های این دو ساختار، مقاله مقایسه مبدل حرارتی صفحه ای و لوله ای را ببین.
نقش مبدل مارپیچ در فرآیندهای دارای سیال غلیظ
در تولید برخی عصاره های گیاهی و محلول های دارای ذرات معلق، رفتار سیال با آب یا محلول های رقیق تفاوت دارد. افزایش ویسکوزیته می تواند افت فشار را بیشتر کند و انتخاب مبدل نامناسب ممکن است باعث کاهش دبی یا افزایش دفعات شست وشو شود.
در چنین شرایطی، طراحی مارپیچی می تواند در بعضی کاربردها مفید باشد. با این حال، باید اندازه ذرات، احتمال ته نشینی، خواص سیال در دمای کار و امکان تمیزکاری بررسی شوند. حتی یک مبدل با مسیر جریان مناسب هم در صورت انتخاب نادرست سرعت جریان یا روش شست وشو ممکن است دچار گرفتگی شود.
برای مطالعه جزئیات بیشتر درباره این ساختار، مقاله راهنمای مبدل حرارتی مارپیچ را مطالعه کن.
هزینه خرید مبدل حرارتی دارویی را چگونه ارزیابی کنیم؟
قیمت مبدل حرارتی دارویی به یک عامل محدود نیست. ظرفیت حرارتی، جنس صفحات یا لوله ها، نوع واشر، سطح پرداخت، کیفیت ساخت، فشار طراحی، ابزار دقیق، الزامات تست و مدارک فنی همگی می توانند بر قیمت نهایی اثر بگذارند.
از طرف دیگر، پایین بودن قیمت اولیه همیشه به معنی اقتصادی بودن تجهیز نیست. اگر مبدل انتخاب شده به شست وشوی دشوار، توقف های مکرر یا تعویض زودهنگام قطعات نیاز داشته باشد، هزینه بهره برداری در طول عمر دستگاه افزایش پیدا می کند.
برای مقایسه پیشنهادهای تامین کنندگان، بهتر است از همه آن ها اطلاعات فنی یکسان درخواست شود. همچنین باید مشخص باشد که قیمت شامل نصب، راه اندازی، آزمون های تحویل و مستندات مورد نیاز پروژه هست یا خیر.
در نهایت، برای پروژه های حساس دارویی، تصمیم اقتصادی باید پس از تایید تناسب فنی تجهیز گرفته شود، نه پیش از آن.
جمع بندی: انتخاب مبدل حرارتی مناسب برای خط تولید دارو
انتخاب مبدل حرارتی صنایع دارویی باید با شناخت محصول، شرایط فرآیند و الزامات بهداشتی شروع شود. پس از تعیین دبی، دما و فشار، باید نوع مبدل، جنس متریال، قابلیت تمیزکاری، کیفیت ساخت و روش نگهداری بررسی شوند.
مبدل صفحه ای، پوسته و لوله و مارپیچ هرکدام در شرایط مشخصی می توانند انتخاب مناسبی باشند. هیچ کدام را نمی توان بدون شناخت فرآیند، بهترین گزینه برای تمام کاربردهای داروسازی دانست.
اگر برای یک پروژه صنعتی به انتخاب یا طراحی مبدل حرارتی نیاز داری، مشخصات سیال، دبی، دماهای ورودی و خروجی و فشار کاری را آماده کن. تیم فنی اکسرلند می تواند بر مبنای اطلاعات پروژه، امکان سنجی اولیه و گزینه های قابل بررسی را مشخص کند. هرگونه ادعای انطباق بهداشتی یا عملکردی نیز باید بر اساس مشخصات واقعی تجهیز و مدارک فنی آن تایید شود.
