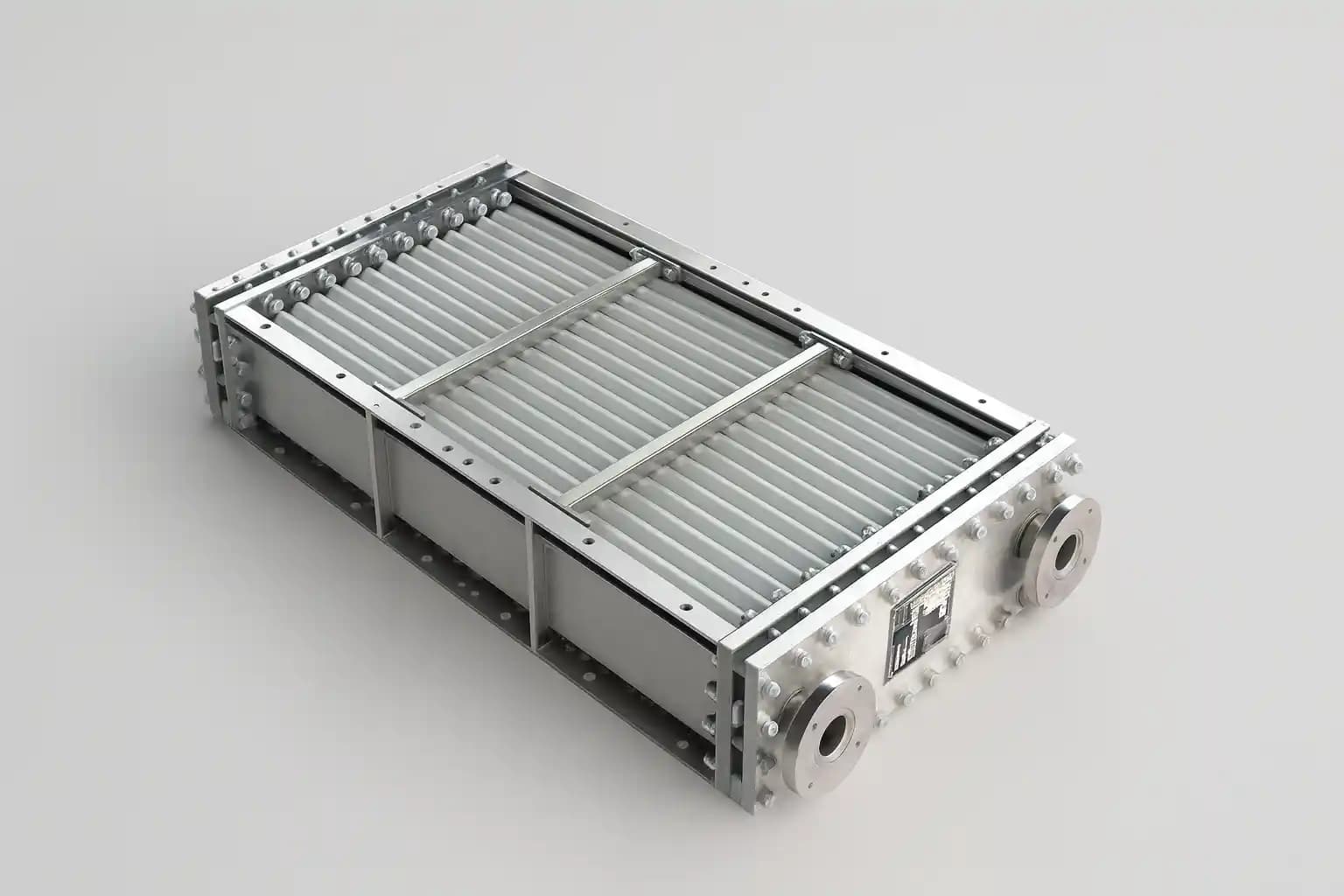

مبدل حرارتی خنک کننده روغن صنعتی به چه نام هایی شناخته می شود؟

در بسیاری از سیستم‌های صنعتی، کنترل دمای روغن نقش حیاتی در عملکرد پایدار تجهیزات دارد و استفاده از مبدل حرارتی یکی از مهم‌ترین روش‌های مدیریت حرارت در این فرآیندها محسوب می‌شود.روغن در سیستم‌های هیدرولیک، توربین‌ها، کمپرسورها و ماشین‌آلات سنگین نه‌تنها نقش روانکاری دارد، بلکه وظیفه انتقال انرژی و کاهش اصطکاک را نیز بر عهده دارد. افزایش دمای روغن می‌تواند باعث افت ویسکوزیته، کاهش راندمان سیستم و حتی آسیب جدی به تجهیزات شود. به همین دلیل، از تجهیزی به نام مبدل حرارتی خنک‌کننده روغن صنعتی استفاده می‌شود که در صنعت با نام‌های مختلفی شناخته می‌شود.

مبدل حرارتی خنک کننده روغن چیست؟

مبدل حرارتی خنک‌کننده روغن (Oil Heat Exchanger یا Oil Cooler) تجهیزی است که وظیفه آن کاهش دمای روغن از طریق انتقال حرارت به یک سیال دیگر مانند آب یا هوا است. این فرآیند بدون تماس مستقیم بین دو سیال انجام می‌شود و تنها از طریق سطح انتقال حرارت صورت می‌گیرد.

این تجهیز در واقع یک سیستم مدیریت انرژی حرارتی است که دمای روغن را در محدوده استاندارد نگه می‌دارد تا عملکرد تجهیزات صنعتی پایدار باقی بماند.در سیستم‌هایی که نیاز به دفع حرارت در فضاهای محدود دارند، استفاده از مبدل حرارتی هوا خنک عمودی باعث بهبود راندمان خنک‌کاری و کاهش فضای اشغال‌شده در محیط‌های صنعتی می‌شود.

نام های رایج مبدل حرارتی خنک کننده روغن در صنعت

در صنایع مختلف، این تجهیز با نام‌های متفاوتی شناخته می‌شود که هرکدام به نوع کاربرد یا طراحی آن اشاره دارند:

• اویل کولر (Oil Cooler)
• مبدل حرارتی روغن (Oil Heat Exchanger)
• سیستم خنک‌کننده روغن صنعتی (Industrial Oil Cooling System)
• خنک‌کننده روغن هیدرولیک (Hydraulic Oil Cooler)
• رادیاتور روغن (Oil Radiator)
• سیستم خنک‌کاری روغن (Oil Cooling System)

این تنوع نام‌گذاری به دلیل تفاوت در کاربرد، نوع سیال خنک‌کننده (هوا یا آب) و طراحی مکانیکی سیستم است.در برخی فرآیندهای خاص که نیاز به طراحی متفاوت جریان وجود دارد، از مبدل حرارتی دوار استفاده می‌شود که به دلیل ساختار چرخشی خود، تبادل حرارت یکنواخت‌تری ایجاد می‌کند.

فرمول‌های پایه در تحلیل خنک‌کاری روغن

برای درک بهتر عملکرد این سیستم، چند رابطه پایه در انتقال حرارت استفاده می‌شود:

نام فرمول: انتقال حرارت در سیستم خنک‌کاری
Q = m × Cp × ΔT

در این رابطه، میزان حرارت دفع‌شده از روغن به دبی جرمی، ظرفیت گرمایی و اختلاف دما وابسته است.برای کاربردهایی که محدودیت فضا در جهت افقی دارند، انتخاب مبدل حرارتی هوا خنک افقی می‌تواند باعث افزایش بهره‌وری سیستم خنک‌کاری و نصب آسان‌تر در خطوط صنعتی شود.

نام فرمول: توان حرارتی انتقالی در مبدل روغن
Q = U × A × ΔT

این رابطه نشان می‌دهد که طراحی سطح انتقال حرارت و ضریب کلی انتقال حرارت نقش مستقیم در عملکرد خنک‌کننده روغن دارد.

نام فرمول: راندمان سیستم خنک‌کاری روغن
η = (Q removed / Q generated) × 100

این فرمول میزان موفقیت سیستم در دفع حرارت تولید شده توسط تجهیزات صنعتی را نشان می‌دهد.

بیشتر بخوانید: بررسی جامع عملکرد کمپرسور چیلر و روش های کاهش مصرف انرژی در سیستم های سرمایشی صنعتی

نقش مبدل حرارتی روغن در سیستم‌های صنعتی

در سیستم‌های صنعتی، روغن در اثر اصطکاک و انتقال انرژی به‌مرور گرم می‌شود. اگر این حرارت کنترل نشود، مشکلات زیر ایجاد می‌شود:

• کاهش ویسکوزیته روغن
• افزایش سایش قطعات
• کاهش راندمان پمپ‌ها و موتورها
• افزایش احتمال خرابی سیستم

مبدل حرارتی خنک‌کننده روغن با کاهش دما، این مشکلات را کنترل کرده و شرایط کاری پایدار ایجاد می‌کند.در صنایع غذایی و دارویی که راندمان سطح انتقال حرارت اهمیت زیادی دارد، استفاده از مبدل حرارتی فین پلیت به دلیل سطح تماس بالا و طراحی فشرده بسیار رایج است.

جدول مقایسه انواع سیستم‌های خنک‌کننده روغن

عملکرد مبدل حرارتی خنک‌کننده روغن چگونه است؟

عملکرد این سیستم بر پایه انتقال حرارت از روغن داغ به یک سیال سردتر است. روغن از یک سمت وارد مبدل شده و در تماس غیرمستقیم با سیال خنک‌کننده قرار می‌گیرد.در برخی فرآیندهای صنعتی که نیاز به طراحی چندمسیره وجود دارد، استفاده از مبدل حرارتی چند لوله ای باعث افزایش سطح تبادل حرارت و بهبود عملکرد کلی سیستم می‌شود. در این فرآیند:

1. روغن گرم وارد مبدل می‌شود
2. حرارت از طریق دیواره فلزی منتقل می‌شود
3. سیال خنک‌کننده گرما را جذب می‌کند
4. روغن با دمای پایین‌تر از سیستم خارج می‌شود

این فرآیند باعث حفظ شرایط پایدار در تجهیزات صنعتی می‌شود.

اهمیت کنترل دمای روغن در صنایع

کنترل دمای روغن تنها یک موضوع جانبی نیست، بلکه یکی از پارامترهای اصلی طراحی سیستم‌های صنعتی است. افزایش دما باعث تغییر خواص فیزیکی روغن می‌شود و این موضوع می‌تواند عملکرد کل سیستم را تحت تاثیر قرار دهد.

در سیستم‌های حساس مانند توربین‌ها و هیدرولیک‌های فشار بالا، حتی تغییر چند درجه‌ای دما می‌تواند باعث افت راندمان یا آسیب مکانیکی شود.

مثال کاربردی صنعتی

در یک سیستم پرس هیدرولیک صنعتی، دمای روغن در حالت عادی به 85 درجه سانتی‌گراد می‌رسید. با نصب یک اویل کولر آب‌خنک:

• دمای روغن به 55 درجه کاهش یافت
• راندمان سیستم 18٪ افزایش پیدا کرد
• استهلاک پمپ‌ها به‌طور قابل توجهی کاهش یافت

این مثال نشان می‌دهد که خنک‌کاری روغن تاثیر مستقیم بر عملکرد کلی سیستم دارد.در صنایع حساس مانند داروسازی، مبدل حرارتی صفحه ای بریز - لحیمی به دلیل عدم استفاده از واشر و کاهش احتمال نشتی، گزینه‌ای مطمئن برای انتقال حرارت محسوب می‌شود.

عوامل موثر بر عملکرد مبدل حرارتی روغن

عملکرد این تجهیزات به چند عامل کلیدی وابسته است:

• دبی روغن و سیال خنک‌کننده
• اختلاف دمای بین دو سیال
• سطح انتقال حرارت
• کیفیت روغن و میزان آلودگی
• طراحی هندسی مبدل

هرگونه عدم تعادل در این پارامترها می‌تواند باعث کاهش راندمان سیستم شود.

مبدل حرارتی خنک‌کننده روغن صنعتی یکی از اجزای حیاتی در سیستم‌های مکانیکی و فرآیندی است که با نام‌های مختلفی مانند اویل کولر، مبدل حرارتی روغن و سیستم خنک‌کاری روغن شناخته می‌شود. وظیفه اصلی آن کنترل دمای روغن و حفظ شرایط پایدار عملکرد تجهیزات است.

درک صحیح عملکرد این سیستم و انتخاب نوع مناسب آن، تاثیر مستقیمی بر راندمان انرژی، عمر تجهیزات و هزینه‌های نگهداری دارد. این تجهیز در واقع یکی از کلیدی‌ترین عناصر مدیریت حرارت در صنعت مدرن محسوب می‌شود.

رفتار حرارتی روغن در سیستم‌های صنعتی

روغن در سیستم‌های صنعتی برخلاف آب، رفتار خطی ندارد و به شدت به دما وابسته است. با افزایش دما:

• ویسکوزیته کاهش پیدا می‌کند
• فیلم روغن نازک‌تر می‌شود
• اصطکاک داخلی کمتر می‌شود
• اما احتمال کاهش حفاظت مکانیکی افزایش می‌یابد

این یعنی اگرچه روانکاری بهتر می‌شود، اما پایداری لایه محافظ کاهش پیدا می‌کند. به همین دلیل کنترل دما در محدوده استاندارد (معمولاً 40 تا 60 درجه سانتی‌گراد) اهمیت حیاتی دارد.در سیستم‌های خنک‌کاری روغن و تهویه صنعتی، مبدل حرارتی فین تیوب به دلیل ترکیب جریان هوا و سیال داخلی، راندمان مناسبی در انتقال حرارت ارائه می‌دهد.

تاثیر دما بر ویسکوزیته روغن (تحلیل کلیدی)

یکی از مهم‌ترین روابط در طراحی سیستم خنک‌کننده روغن، رابطه دما و ویسکوزیته است. این رابطه معمولاً غیرخطی است.

در دماهای بالا:

• ویسکوزیته به شدت کاهش می‌یابد
• نشتی داخلی سیستم افزایش می‌یابد
• راندمان پمپ‌ها کاهش پیدا می‌کند

در دماهای پایین:

• مقاومت جریان افزایش می‌یابد
• مصرف انرژی پمپ بالا می‌رود
• استارت سیستم سخت‌تر می‌شود

فرمول‌های تحلیلی در مبدل حرارتی روغن

نام فرمول: انتقال حرارت در روغن
Q = m × Cp × ΔT

این رابطه پایه‌ای برای محاسبه میزان حرارت دفع‌شده از روغن در اویل کولر است.در برخی کاربردهای خاص صنعتی، مبدل حرارتی لوله مارپیچ به دلیل افزایش زمان تماس سیال‌ها، راندمان انتقال حرارت بالاتری ایجاد می‌کند.

نام فرمول: توان انتقال حرارت مبدل
Q = U × A × ΔT

این رابطه نشان می‌دهد که طراحی سطح و کیفیت انتقال حرارت، مستقیماً روی عملکرد خنک‌کاری تاثیر دارد.

نام فرمول: اختلاف دمای میانگین لگاریتمی (LMTD)
ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

این فرمول برای تحلیل دقیق‌تر انتقال حرارت در طول مبدل استفاده می‌شود و رفتار واقعی دما را بهتر نشان می‌دهد.در صنایع سنگین که مقاومت مکانیکی اهمیت بالایی دارد، مبدل حرارتی لوله ای پره دار با افزایش سطح تبادل حرارت، عملکرد بسیار پایداری ارائه می‌دهد.

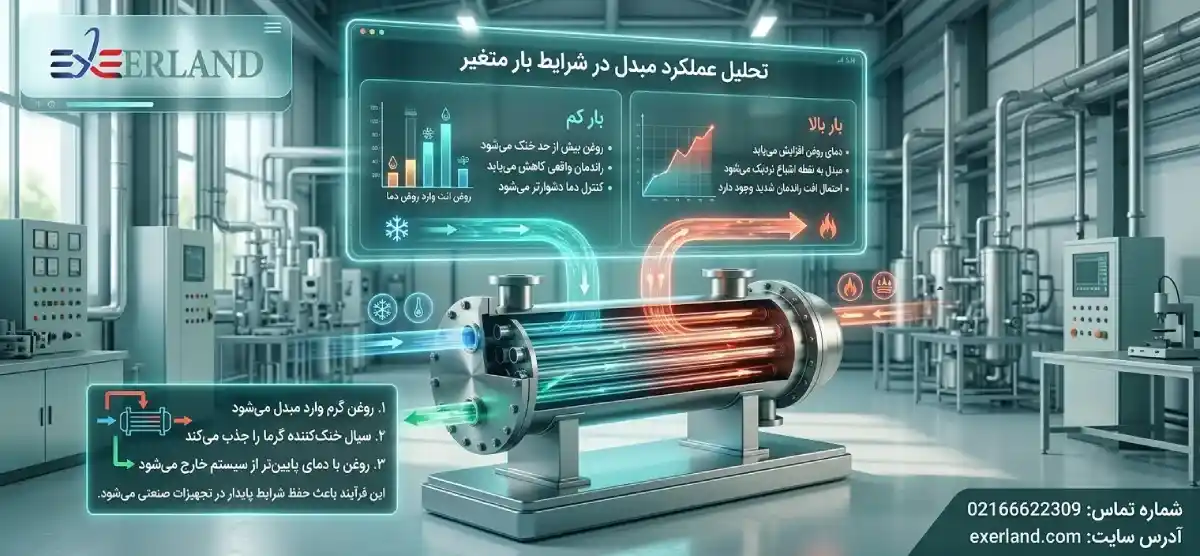

تحلیل عملکرد مبدل در شرایط بار متغیر

در سیستم‌های صنعتی، بار حرارتی ثابت نیست. تغییر بار باعث تغییر رفتار مبدل می‌شود:

در بار کم:

• روغن بیش از حد خنک می‌شود
• راندمان واقعی کاهش می‌یابد
• کنترل دما دشوارتر می‌شود

در بار بالا:

• دمای روغن افزایش می‌یابد
• مبدل به نقطه اشباع نزدیک می‌شود
• احتمال افت راندمان شدید وجود دارد

این رفتار نشان می‌دهد که طراحی باید بر اساس شرایط دینامیکی انجام شود، نه فقط حالت پایدار.

تاثیر دبی روغن بر راندمان خنک‌کاری

دبی روغن یکی از مهم‌ترین پارامترهای کنترلی است.

اگر دبی زیاد شود:

• زمان تماس حرارتی کاهش می‌یابد
• ظرفیت خنک‌کاری محدود می‌شود
• فشار سیستم افزایش می‌یابد

اگر دبی کم شود:

• روغن بیش از حد گرم می‌شود
• نقاط داغ (Hot Spots) ایجاد می‌شود
• استهلاک تجهیزات افزایش می‌یابد

بنابراین همیشه یک نقطه بهینه دبی وجود دارد که بیشترین راندمان را ایجاد می‌کند.یکی از پرکاربردترین تجهیزات در صنایع فرآیندی، مبدل حرارتی پوسته و لوله است که به دلیل استحکام بالا و قابلیت استفاده در شرایط سخت، بسیار مورد توجه قرار گرفته است.

جدول تحلیل تاثیر پارامترها بر عملکرد اویل کولر

بیشتر بخوانید: نقش چیلر صنعتی در صنایع نساجی و چرم و تاثیر آن بر کیفیت تولید

نمودارهای تحلیلی عملکرد مبدل روغن

1. نمودار دما vs ویسکوزیته

با افزایش دما، ویسکوزیته روغن به صورت نمایی کاهش پیدا می‌کند. این موضوع باعث تغییر رفتار جریان در کل سیستم می‌شود.

2. نمودار راندمان خنک‌کاری vs دبی روغن

راندمان ابتدا افزایش یافته و سپس به دلیل کاهش زمان تبادل حرارت، افت می‌کند.

3. نمودار راندمان vs آلودگی روغن

با افزایش آلودگی، راندمان به صورت پیوسته کاهش پیدا می‌کند که نشان‌دهنده اهمیت فیلتراسیون است.

برای سیستم‌هایی که نیاز به سرویس و نگهداری دوره‌ای دارند، مبدل حرارتی صفحه ای واشردار امکان باز شدن آسان و تمیزکاری سریع را فراهم می‌کند.

تاثیر آلودگی روغن بر عملکرد حرارتی

آلودگی یکی از عوامل پنهان اما بسیار مهم در افت راندمان اویل کولر است. ذرات معلق و اکسیداسیون روغن باعث:

• ایجاد لایه عایق روی سطح انتقال حرارت
• افزایش مقاومت حرارتی
• کاهش ضریب انتقال حرارت (U)
• افزایش مصرف انرژی

حتی آلودگی کم در طول زمان اثر تجمعی بسیار زیادی دارد.

تحلیل افت راندمان در طول زمان

در سیستم‌های واقعی، راندمان مبدل ثابت نمی‌ماند. روند کلی کاهش راندمان معمولاً به این شکل است:

• ماه اول: عملکرد نزدیک به طراحی
• ماه‌های میانی: شروع افت تدریجی به دلیل رسوب
• ماه‌های طولانی: افت محسوس راندمان و افزایش مصرف انرژی

این روند نشان می‌دهد که نگهداری دوره‌ای ضروری است.

در سیستم‌هایی که نیاز به طراحی حلزونی و فشرده دارند، مبدل حرارتی اسپیرال به دلیل ساختار خاص خود، راندمان بالایی در انتقال حرارت ارائه می‌دهد.

مثال عددی واقعی از عملکرد اویل کولر

فرض کنیم:

• دبی روغن: 2.5 kg/s
• ظرفیت گرمایی: 2.1 kJ/kg°C
• کاهش دما: 30°C

نام فرمول: توان حرارتی دفع‌شده
Q = m × Cp × ΔT
Q = 2.5 × 2.1 × 30 = 157.5 kW

اگر به دلیل آلودگی، کاهش دما به 22°C برسد:

نام فرمول: افت راندمان حرارتی
Q = 2.5 × 2.1 × 22 = 115.5 kW

این یعنی حدود 27٪ افت عملکرد فقط به دلیل شرایط غیرایده‌آل.

اصول طراحی مبدل حرارتی خنک‌کننده روغن صنعتی

طراحی اویل کولر صرفاً انتخاب یک تجهیز آماده نیست؛ بلکه یک فرآیند مهندسی چندمتغیره است. در این طراحی باید همزمان چند هدف دنبال شود:

• کنترل دقیق دمای روغن در بازه استاندارد
• جلوگیری از افت ویسکوزیته بیش از حد
• کاهش تلفات انرژی
• جلوگیری از افزایش افت فشار
• تضمین پایداری عملکرد در بارهای متغیر

اگر هرکدام از این موارد نادیده گرفته شود، سیستم در بلندمدت دچار افت راندمان خواهد شد.در صنایع نفت، گاز و نیروگاهی، مبدل حرارتی پوسته و لوله دو پاس به دلیل افزایش مسیر جریان، راندمان حرارتی بالاتری نسبت به مدل‌های ساده‌تر دارد.

انتخاب نوع مناسب اویل کولر در صنعت

انتخاب نوع مبدل حرارتی روغن به شرایط کاری بستگی دارد. به‌طور کلی سه دسته اصلی وجود دارد:

1. اویل کولر هواخنک (Air Cooled Oil Cooler)

• استفاده از فن و هوا برای خنک‌کاری
• مناسب سیستم‌های متحرک و کم‌هزینه
• راندمان متوسط
• نگهداری ساده

2. اویل کولر آب‌خنک (Water Cooled Oil Heat Exchanger)

• راندمان بسیار بالا
• مناسب صنایع سنگین
• نیازمند سیستم آب خنک‌کننده
• هزینه نگهداری بیشتر

3. مبدل صفحه‌ای روغن (Plate Heat Exchanger)

• سطح انتقال حرارت بالا
• ابعاد کوچک
• راندمان حرارتی بسیار خوب
• حساس به آلودگی

جدول مقایسه انتخاب سیستم خنک‌کاری روغن

بیشتر بخوانید: راهنمای جامع مهندسی شیر انبساط چیلر | نقش Expansion Valve در سیستم های سرمایشی صنعتی

بهینه‌سازی سطح انتقال حرارت در اویل کولر

سطح انتقال حرارت (Heat Transfer Area) یکی از مهم‌ترین پارامترهای طراحی است. افزایش این سطح باعث افزایش راندمان می‌شود، اما همیشه بهینه نیست.

اگر سطح بیش از حد افزایش یابد:

• هزینه ساخت بالا می‌رود
• فضای نصب افزایش می‌یابد
• بازده اقتصادی کاهش پیدا می‌کند

اگر سطح کم باشد:

• روغن به دمای مناسب نمی‌رسد
• سیستم دچار overheating می‌شود

بنابراین طراحی باید بر اساس تحلیل دقیق بار حرارتی انجام شود.در سیستم‌هایی با محدودیت انبساط حرارتی، استفاده از مبدل حرارتی UTUBE باعث افزایش انعطاف‌پذیری طراحی و کاهش تنش‌های حرارتی می‌شود.

فرمول‌های کلیدی طراحی اویل کولر

نام فرمول: بار حرارتی روغن
Q = m × Cp × ΔT

این رابطه پایه طراحی ظرفیت خنک‌کاری است.

نام فرمول: توان انتقال حرارت مبدل
Q = U × A × ΔT

این رابطه ارتباط مستقیم بین طراحی فیزیکی و عملکرد حرارتی را نشان می‌دهد.در برخی سیستم‌های مدرن که نیاز به انرژی الکتریکی برای تولید حرارت دارند، مبدل حرارتی الکتریکی به عنوان یک راهکار مستقل و قابل کنترل مورد استفاده قرار می‌گیرد.

نام فرمول: راندمان خنک‌کاری روغن
η = (Q removed / Q generated) × 100

این فرمول نشان می‌دهد سیستم چه مقدار از حرارت تولیدی را دفع کرده است.

نقش کنترل دبی در طراحی سیستم خنک‌کاری روغن

کنترل دبی روغن و سیال خنک‌کننده یکی از مهم‌ترین ابزارهای طراحی است.

در حالت دبی بالا:

• انتقال حرارت افزایش می‌یابد
• اما افت فشار بیشتر می‌شود

در حالت دبی پایین:

• زمان تماس افزایش می‌یابد
• اما احتمال overheating وجود دارد

بنابراین طراحی باید شامل نقطه بهینه جریان باشد، نه بیشینه یا کمینه.

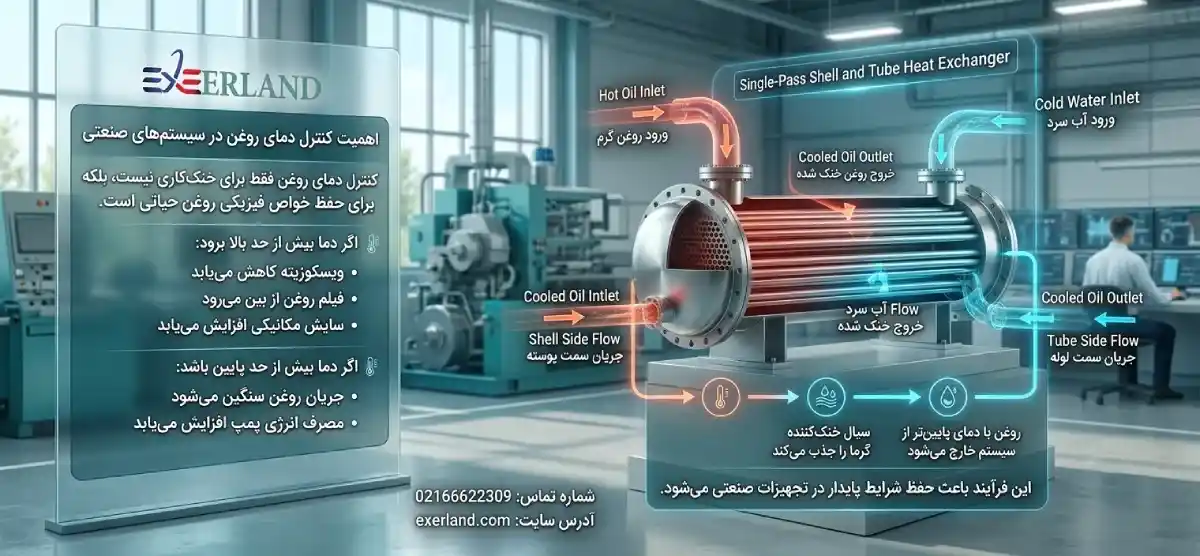

اهمیت کنترل دمای روغن در سیستم‌های صنعتی

کنترل دمای روغن فقط برای خنک‌کاری نیست، بلکه برای حفظ خواص فیزیکی روغن حیاتی است.

اگر دما بیش از حد بالا برود:

• ویسکوزیته کاهش می‌یابد
• فیلم روغن از بین می‌رود
• سایش مکانیکی افزایش می‌یابد

اگر دما بیش از حد پایین باشد:

• جریان روغن سنگین می‌شود
• مصرف انرژی پمپ افزایش می‌یابد

در پروژه‌هایی که هزینه و طراحی ساده اهمیت دارد، مبدل حرارتی پوسته و لوله تک پاس گزینه‌ای اقتصادی و کاربردی برای بسیاری از سیستم‌های صنعتی محسوب می‌شود.

نگهداری و افزایش عمر مبدل حرارتی روغن

نگهداری صحیح می‌تواند عمر اویل کولر را چند برابر افزایش دهد. اقدامات کلیدی شامل:

• تمیزکاری دوره‌ای سطح انتقال حرارت
• بررسی کیفیت روغن
• کنترل فیلترها و آلودگی‌ها
• بررسی افت فشار سیستم
• کنترل دمای ورودی و خروجی

نگهداری پیشگیرانه (Preventive Maintenance) بسیار کم‌هزینه‌تر از تعمیرات اضطراری است.

چک لیست مهندسی طراحی اویل کولر

• تعیین دقیق بار حرارتی سیستم
• انتخاب نوع مبدل (هواخنک یا آب‌خنک)
• بررسی شرایط دمایی واقعی روغن
• تحلیل افت فشار مجاز
• بررسی احتمال آلودگی روغن
• تعیین نقطه بهینه دبی
• طراحی بر اساس شرایط بار متغیر

در بسیاری از فرآیندهای حرارتی، مفهوم گرمایش به عنوان یک بخش کلیدی در طراحی سیستم‌های صنعتی مطرح می‌شود و نقش مهمی در کنترل انرژی دارد.

مثال صنعتی از بهینه‌سازی اویل کولر

در یک سیستم هیدرولیک صنعتی:

• دمای روغن اولیه: 80°C
• پس از بهینه‌سازی: 55°C
• کاهش مصرف انرژی: 20٪
• افزایش عمر پمپ‌ها: بیش از 30٪

این نتیجه تنها با انتخاب صحیح نوع مبدل و تنظیم دبی بهینه به دست آمد.برای سیستم‌هایی که نیاز به سرویس و نگهداری دوره‌ای دارند، مبدل حرارتی صفحه ای واشردار امکان باز شدن آسان و تمیزکاری سریع را فراهم می‌کند.
