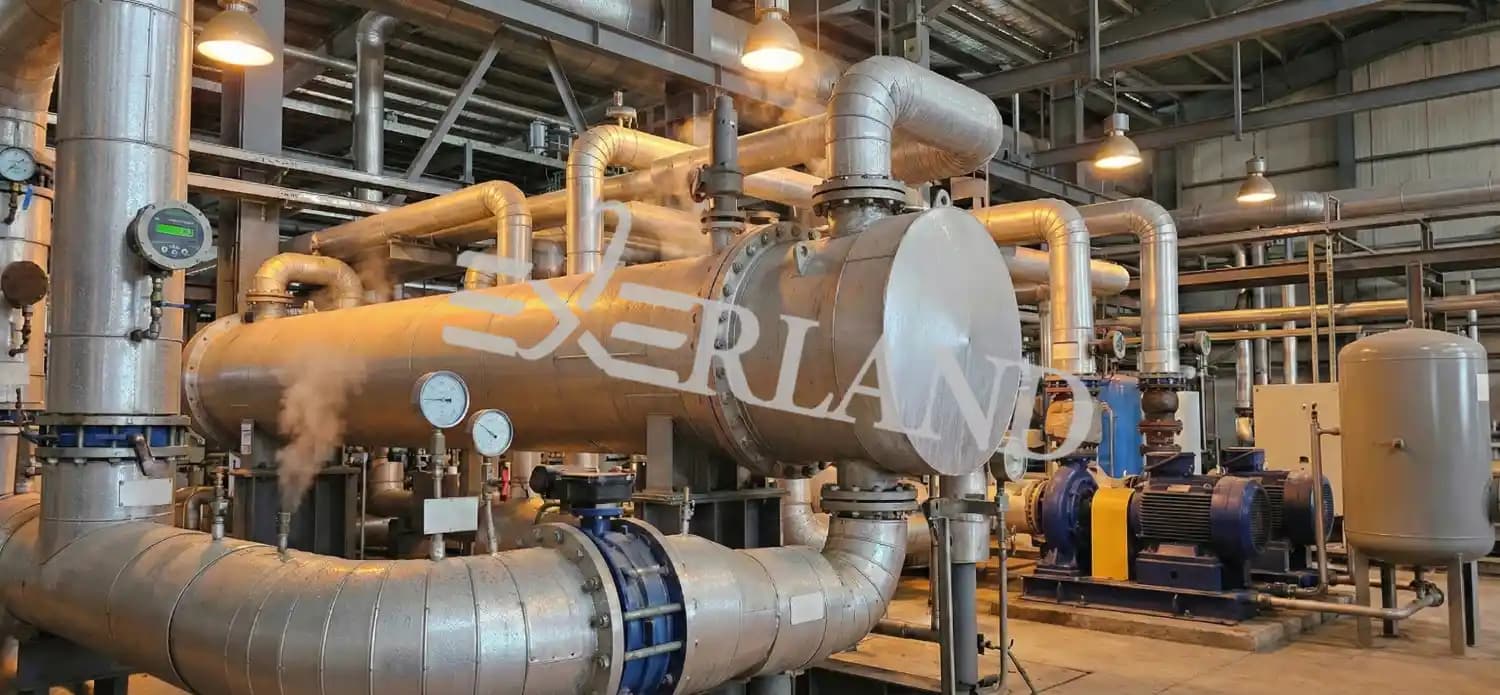

مبدل حرارتی لوله ای رژنراتور چیست و چه ویژگی هایی دارد؟

مزایای مهندسی مبدل رژنراتور

• کاهش مصرف انرژی در سیستم‌های صنعتی
• افزایش بهره‌وری کلی فرآیند
• مناسب برای صنایع با سیکل‌های متناوب
• کاهش نیاز به منابع حرارتی خارجی

محدودیت‌های طراحی

• پیچیدگی کنترل فرآیند
• نیاز به سیستم سوئیچینگ دقیق
• هزینه اولیه بالا
• تحلیل حرارتی غیرپایدار پیچیده

کاربردهای صنعتی

صنایع مناسب:

• توربین‌های گازی
• صنایع فولاد
• کوره‌های صنعتی
• سیستم‌های بازیافت انرژی دود خروجی
• نیروگاه‌های سیکل ترکیبی

مبدل حرارتی لوله‌ای رژنراتور یکی از پیشرفته‌ترین فناوری‌های انتقال حرارت است که به جای انتقال مستقیم انرژی، از مفهوم ذخیره‌سازی و بازیابی انرژی استفاده می‌کند.

این ویژگی باعث شده در سیستم های مدرن صنعتی، به‌عنوان یکی از کلیدی‌ترین ابزارهای کاهش مصرف انرژی شناخته شود.

در برخی طراحی‌های صنعتی که نیاز به دفع حرارت به محیط دارند، استفاده از مبدل حرارتی هواخنک عمودی نیز در کنار سیستم‌های رژنراتوری مطرح می‌شود؛ به‌ویژه در شرایطی که محدودیت منابع آبی وجود دارد یا نیاز به استقلال کامل سیستم خنک‌کاری احساس می‌شود. ترکیب این فناوری‌ها در کنار هم می‌تواند منجر به افزایش بهره‌وری کلی سیستم و کاهش قابل توجه هزینه‌های عملیاتی شود.

از سوی دیگر، در فرآیندهای خرید و انتخاب تجهیزات، خرید مبدل حرارتی UTUB به‌عنوان یکی از گزینه‌های پرکاربرد در صنایع سنگین مطرح است؛ زیرا این نوع مبدل‌ها با طراحی مقاوم، قابلیت کار در شرایط دمایی و فشاری بالا، و امکان تعمیر و نگهداری آسان، پاسخگوی نیازهای عملیاتی سخت در صنایع فرآیندی و انرژی‌بر هستند.

تحلیل عملکرد مبدل حرارتی لوله‌ای رژنراتور در شرایط صنعتی واقعی

مبدل حرارتی لوله‌ای رژنراتور (Regenerative Tubular Heat Exchanger) برخلاف مبدل‌های حرارتی کلاسیک، بر پایه انتقال حرارت همزمان عمل نمی‌کند، بلکه یک سیستم ذخیره‌سازی انرژی حرارتی مبتنی بر سیکل‌های متناوب است.

این ویژگی باعث می‌شود تحلیل آن نه در حالت پایدار (Steady-State)، بلکه در حالت گذرا (Transient Thermal Behavior) انجام شود؛ موضوعی که پیچیدگی طراحی را به‌طور قابل توجهی افزایش می‌دهد.

مدل ترمودینامیکی انتقال حرارت در رژنراتور

در این سیستم، انرژی حرارتی ابتدا در یک ماتریس جامد ذخیره شده و سپس در فاز بعدی آزاد می‌شود. بنابراین تحلیل انرژی باید بر اساس تعادل انرژی غیرپایدار انجام شود.

تعادل انرژی در رژنراتور

Q = m × Cp × (T_in - T_out)

نکته مهندسی:
در این سیستم، Q در هر سیکل به‌صورت جداگانه محاسبه می‌شود، نه به‌صورت جریان پیوسته.

این رابطه نشان می‌دهد که مقدار حرارت منتقل‌شده وابسته به دبی جرمی، ظرفیت حرارتی ویژه و اختلاف دمای ورودی و خروجی است. در مقایسه، در مبدل‌های متداول مانند مبدل حرارتی پوسته و لوله، انتقال حرارت به‌صورت پیوسته و در حالت نزدیک به پایدار تحلیل می‌شود و از روابطی مانند LMTD برای مدل‌سازی رفتار حرارتی استفاده می‌گردد. در حالی که در رژنراتورها، به دلیل ماهیت ذخیره‌سازی انرژی در ماتریس، اثرات زمانی و سیکلی نقش تعیین‌کننده‌ای در عملکرد دارند و همین موضوع باعث پیچیدگی بیشتر تحلیل ترمودینامیکی آن‌ها نسبت به مبدل‌های پوسته و لوله می‌شود.

 راندمان حرارتی رژنراتور (Thermal Efficiency)

یکی از مهم‌ترین شاخص‌های عملکردی در این مبدل‌ها، راندمان بازیافت انرژی است.

 راندمان حرارتی رژنراتور

η = Q_recovered / Q_input

 تحلیل:

• اگر η → 1 باشد، سیستم تقریباً تمام انرژی را بازیافت می‌کند.
• در کاربردهای صنعتی واقعی، راندمان بین 0.6 تا 0.9 متغیر است.

 تحلیل انتقال حرارت گذرا (Transient Heat Transfer)

در مبدل رژنراتور، دما تابع زمان و موقعیت است. بنابراین معادله پایه انتقال حرارت به شکل زیر تحلیل می‌شود:

 معادله انتقال حرارت گذرا
∂T/∂t = α ∇²T

 توضیح مهندسی:

• α = ضریب نفوذ حرارتی
• این معادله نشان می‌دهد که تغییرات دما وابسته به زمان و موقعیت در ماتریس ذخیره است.

عدد بایوت (Biot Number) و اهمیت آن

عدد بایوت

Bi = (h × Lc) / k

 تحلیل:

• Bi << 1 → دمای یکنواخت در جامد (مدل ساده)
• Bi >> 1 → گرادیان دمایی شدید (مدل پیچیده)

در طراحی رژنراتورهای صنعتی، کنترل عدد بایوت برای جلوگیری از نقاط داغ (Hot Spots) بسیار حیاتی است.

 مدل سیکلی عملکرد رژنراتور

عملکرد این مبدل در دو فاز اصلی بررسی می‌شود:

 شارژ حرارتی (Charging Phase)

• سیال گرم وارد می‌شود
• انرژی در ماتریس ذخیره می‌شود
• دمای جامد افزایش می‌یابد

دشارژ حرارتی (Discharging Phase)

• سیال سرد وارد می‌شود
• انرژی ذخیره‌شده آزاد می‌شود
• دما کاهش می‌یابد

تحلیل بازده بازیافت انرژی در سیکل کامل

بازده سیکل رژنراتور

η_cycle = (Q_out / Q_in) × 100

 نکته:
در طراحی صنعتی، هدف رسیدن به بازده بالاتر از 80٪ در سیکل‌های پایدار است.

 مقایسه انتقال حرارت: رژنراتور vs مبدل سنتی

بیشتر بخوانید: پشت پرده قیمت مبدل های حرارتی پوسته و لوله در 20206؛ چه چیزی واقعاً هزینه را بالا می برد؟

تحلیل افت فشار در سیستم رژنراتوری

افت فشار در این سیستم‌ها تابع مسیر جریان و تغییر فازهای کاری است:

افت فشار جریان داخلی

ΔP = f × (L/D) × (ρv² / 2)

 تحلیل:

 تحلیل CFD مفهومی (بدون شبیه‌سازی نرم‌افزاری)

در تحلیل عددی این مبدل‌ها:

در فاز شارژ:

در فاز دشارژ:

 نتیجه:
جریان کاملاً گذرا و غیرخطی است

جدول عملکرد حرارتی در شرایط مختلف

بیشتر بخوانید: مبدل حرارتی لوله ای پره دار باعث بهبود ضریب انتقال حرارت و افزایش راندمان حرارتی

 تحلیل مهندسی نهایی

مبدل حرارتی لوله‌ای رژنراتور از دید مهندسی یک سیستم «ذخیره و بازیافت انرژی» است، نه صرفاً انتقال حرارت.

بنابراین طراحی آن نیازمند ترکیب سه حوزه است:

• ترمودینامیک غیرپایدار
• مکانیک سیالات پیشرفته
• تحلیل عددی (CFD)

چرا انتخاب مبدل رژنراتور یک تصمیم حیاتی است؟

در سیستم‌های صنعتی پیشرفته، انتخاب مبدل حرارتی صرفاً یک انتخاب تجهیز نیست، بلکه یک تصمیم استراتژیک در طراحی فرآیند محسوب می‌شود.
مبدل حرارتی لوله‌ای رژنراتور (Regenerative Tubular Heat Exchanger) به دلیل ماهیت ذخیره‌سازی انرژی، در دسته تجهیزات «بازیافت انرژی پیشرفته» قرار می‌گیرد و انتخاب آن باید بر اساس تحلیل چندمعیاره انجام شود:

معیارهای اصلی انتخاب مبدل حرارتی رژنراتور

برای انتخاب صحیح این نوع مبدل، باید 5 پارامتر کلیدی بررسی شود:

 نوع فرآیند (Process Type)

• پیوسته (Continuous)
• متناوب (Batch / Cyclic)

 سطح بازیافت انرژی مورد نیاز

• کم
• متوسط
• بالا (Energy Intensive Systems)

 اختلاف دمای کاری (Temperature Gradient)

محدودیت‌های افت فشار (Pressure Drop Limitation)

 هزینه سرمایه‌گذاری اولیه و نگهداری

 فرمول ظرفیت حرارتی طراحی

 ظرفیت حرارتی فرآیند

Q = m × Cp × ΔT

 تحلیل مهندسی:

این رابطه نشان می‌دهد که مقدار انرژی حرارتی قابل انتقال یا موردنیاز در یک فرآیند، تابعی از دبی جرمی سیال، ظرفیت حرارتی ویژه و اختلاف دمای ورودی و خروجی است. از دید مهندسی، این معادله نقطه شروع طراحی سیستم‌های حرارتی بوده و تعیین می‌کند که یک تجهیز باید چه میزان انرژی را ذخیره، بازیافت یا دفع کند. به همین دلیل، این رابطه در تحلیل اولیه انواع مبدل‌های حرارتی نقش کلیدی دارد.

در این میان، مبدل حرارتی فین پلیت (Fin-Plate Heat Exchanger) به‌عنوان یکی از گزینه‌های بسیار مؤثر در افزایش سطح انتقال حرارت شناخته می‌شود. این نوع مبدل با استفاده از پره‌ها (فین‌ها) سطح تماس بین سیال و دیواره را به‌طور قابل توجهی افزایش داده و در نتیجه امکان انتقال حرارت بیشتر در حجم کمتر را فراهم می‌کند. به همین دلیل، در کاربردهایی که محدودیت فضا وجود دارد یا نیاز به افزایش راندمان انتقال حرارت در ابعاد فشرده مطرح است، مبدل‌های فین‌پلیت انتخابی بسیار کارآمد محسوب می‌شوند.

 فرمول سطح انتقال حرارت مورد نیاز

 سطح انتقال حرارت

A = Q / (U × ΔTlm)

نکته مهم:
در مبدل‌های رژنراتور، U وابسته به سیکل‌های شارژ و دشارژ است و ثابت نیست.

تحلیل هزینه چرخه عمر (Life Cycle Cost - LCC)

 هزینه چرخه عمر

LCC = C_initial + C_energy + C_maintenance + C_downtime

 تحلیل:

• در پروژه‌های صنعتی بزرگ، هزینه توقف تولید (Downtime) از خود تجهیزات مهم‌تر است
• رژنراتورها معمولاً LCC پایین‌تری در بلندمدت دارند

جدول انتخاب مهندسی (Engineering Selection Matrix)

بیشتر بخوانید: تحلیل پارامترهای طراحی موثر بر هزینه ساخت مبدل حرارتی پوسته و لوله

کاربردهای صنعتی مبدل حرارتی رژنراتور

 صنایع فولاد

• بازیافت حرارت گازهای خروجی کوره
• کاهش مصرف سوخت

 نیروگاه‌ها

• افزایش راندمان سیکل ترکیبی
• کاهش اتلاف حرارت دود

 صنایع شیمیایی

• استفاده در فرآیندهای Batch
• کنترل انرژی در واکنش‌های گرمازا

 توربین‌های گازی

• پیش‌گرمایش هوای ورودی
• افزایش راندمان سیکل Brayton

در صورت نیاز به انتخاب و خرید تجهیزات صنعتی مرتبط،جهت خرید انواع مبدل حرارتی لوله ای کلیک کنید.

تحلیل عددی ظرفیت بازیافت انرژی

 انرژی بازیافتی

Q_recovered = η × Q_input

تحلیل:

 مقایسه رژنراتور با مبدل‌های دیگر

بیشتر بخوانید: آموزش طراحی مبدل حرارتی پوسته و لوله با نرم افزارهای روز دنیا Aspen HYSYS و HTRI

سناریوی انتخاب واقعی (Case Study صنعتی)

سناریو: کارخانه فولاد

• دمای گاز خروجی: بالا
• نیاز: بازیافت انرژی
• فرآیند: متناوب

نتیجه:
مبدل رژنراتور بهترین انتخاب است زیرا:

• انرژی اتلافی را بازیافت می‌کند

• مصرف سوخت را کاهش می‌دهد

• راندمان کلی سیستم را افزایش می‌دهد

 تحلیل افت فشار در طراحی صنعتی

 افت فشار جریان

ΔP = f × (L/D) × (ρv² / 2)

 نکته مهندسی:
در سیستم رژنراتور، افت فشار در هر سیکل تغییر می‌کند و باید به صورت میانگین طراحی شود.

نکات طراحی مهندسی (Design Guidelines)

• انتخاب ماده ذخیره حرارت بسیار مهم است
• کنترل زمان‌بندی سیکل‌ها حیاتی است
• طراحی باید برای شرایط گذرا انجام شود
• تحلیل CFD برای جلوگیری از Hot Spot ضروری است
