تحلیل طراحی مبدل حرارتی در موتورخانه های مرکزی

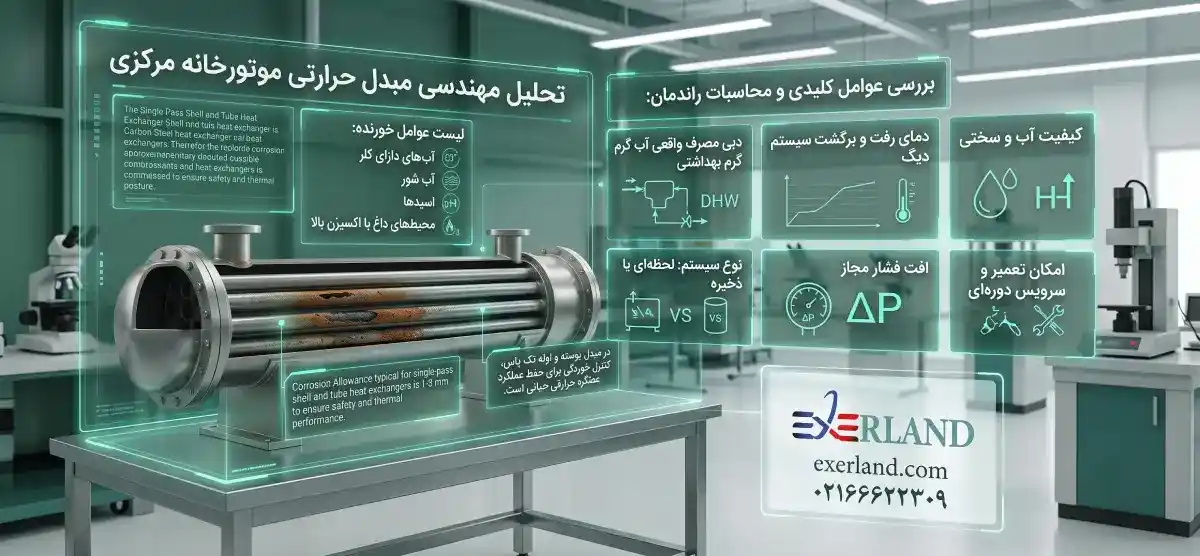

بررسی اصول مهندسی انتخاب، محاسبات اولیه و عوامل موثر بر راندمان مبدل حرارتی موتورخانه

در موتورخانه‌های مرکزی ساختمان‌های مسکونی، تجاری، بیمارستان‌ها، هتل‌ها، برج‌های اداری و مجموعه‌های صنعتی سبک، مبدل حرارتی یکی از تجهیزات کلیدی برای تامین آب گرم مصرفی (DHW) و همچنین انتقال حرارت در سیستم گرمایش مرکزی محسوب می‌شود. با این حال بسیاری از مشکلات رایج موتورخانه‌ها مانند کمبود آب گرم، افت دما در ساعات پیک مصرف، افزایش مصرف سوخت دیگ، افزایش رسوب و کاهش راندمان سیستم، ریشه در طراحی نادرست مبدل حرارتی یا انتخاب اشتباه ظرفیت و نوع مبدل دارد.

وقتی صحبت از «تحلیل طراحی مبدل حرارتی در موتورخانه مرکزی» می‌شود، منظور صرفاً انتخاب یک تجهیز با ظرفیت مشخص نیست. طراحی صحیح شامل مجموعه‌ای از محاسبات و تصمیم‌های مهندسی است که باید بر اساس شرایط واقعی بهره‌برداری انجام شود، از جمله:

• دبی مصرف واقعی آب گرم بهداشتی
• دمای رفت و برگشت سیستم دیگ (Boiler Loop)
• کیفیت آب و سختی آن
• نوع سیستم ذخیره یا لحظه‌ای (Storage یا Instantaneous)
• محدودیت فضای نصب
• افت فشار مجاز در مدار اولیه و ثانویه
• امکان تعمیر و سرویس دوره‌ای

به همین دلیل یک موتورخانه ممکن است دارای دیگ قدرتمند و پمپ‌های مناسب باشد، اما به دلیل طراحی ضعیف مبدل، عملاً خروجی مطلوبی ندهد.

نقش مبدل حرارتی در موتورخانه‌های مرکزی چیست؟

در موتورخانه‌های مرکزی، مبدل حرارتی به عنوان رابط انتقال انرژی بین دو مدار عمل می‌کند:

1. مدار آب گرم دیگ یا آب داغ سیستم گرمایشی (Primary Circuit)
2. مدار آب مصرفی یا آب گرم بهداشتی (Secondary Circuit)

هدف اصلی مبدل این است که بدون اختلاط دو مدار، انرژی حرارتی را از مدار اولیه به مدار مصرف‌کننده منتقل کند. این کار باعث می‌شود:

• آب مصرفی با کیفیت بهداشتی حفظ شود
• رسوب و خوردگی به مدار دیگ منتقل نشود
• کنترل دمای آب گرم دقیق‌تر انجام شود
• تعمیرات سیستم ساده‌تر و اقتصادی‌تر شود

در طراحی‌های مدرن، استفاده از مبدل حرارتی صفحه ای یا پوسته و لوله برای تولید آب گرم مصرفی به جای کویل مخزن، به دلیل راندمان بالاتر و کنترل بهتر، رایج‌تر شده است.

انواع مبدل حرارتی مورد استفاده در موتورخانه مرکزی

انتخاب نوع مبدل یکی از مهم‌ترین بخش‌های طراحی است. در موتورخانه‌ها معمولاً این گزینه‌ها وجود دارد:

1) مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)

این نوع مبدل به دلیل سطح انتقال حرارت بالا، اندازه کوچک و راندمان زیاد، یکی از رایج‌ترین گزینه‌ها در موتورخانه‌های جدید است. اما حساسیت آن به رسوب و کیفیت آب بالاست و معمولاً نیاز به سختی‌گیر و سرویس دوره‌ای دارد.

2) مبدل حرارتی پوسته و لوله (Shell & Tube)

مبدل پوسته و لوله برای موتورخانه‌هایی با دمای بالا، شرایط سخت یا آب با سختی زیاد مناسب‌تر است. این مبدل‌ها دوام بالاتر دارند و تمیزکاری مکانیکی آنها ساده‌تر است، اما فضای بیشتری اشغال می‌کنند.

3) کویل حرارتی در مخزن ذخیره (Storage Tank Coil)

این روش بیشتر در موتورخانه‌های قدیمی استفاده می‌شود. مزیت آن سادگی است اما راندمان انتقال حرارت نسبت به مبدل صفحه‌ای پایین‌تر است و کنترل دقیق دمای آب گرم سخت‌تر خواهد بود.

جدول مقایسه انواع مبدل حرارتی در موتورخانه های مرکزی

این جدول نشان می‌دهد چرا در پروژه‌های امروزی، مبدل صفحه‌ای گزینه اول است، اما در شرایطی که کیفیت آب ضعیف باشد، پوسته و لوله انتخاب مطمئن‌تری خواهد بود.

بیشتر بخوانید: مبدل حرارتی صنایع غذایی و نوشیدنی: تعریف، انواع، کاربرد، طراحی مهندسی و چرخه عملکرد دقیق

مهم‌ترین پارامترهای طراحی مبدل حرارتی در موتورخانه مرکزی

در طراحی مبدل موتورخانه، چند پارامتر پایه وجود دارد که اگر اشتباه محاسبه شوند، حتی بهترین تجهیزات نیز عملکرد مناسبی نخواهند داشت.

بار حرارتی مورد نیاز آب گرم مصرفی (DHW Load)

مهم‌ترین محاسبه در موتورخانه، تعیین بار گرمایی آب گرم مصرفی است. این بار به میزان مصرف واقعی ساختمان بستگی دارد و باید بر اساس نوع کاربری تعیین شود (مسکونی، بیمارستان، هتل، استخر، رستوران و…).

نام فرمول: توان حرارتی مورد نیاز آب گرم مصرفی

در این رابطه:

• Q توان حرارتی مورد نیاز (kW)
• m_dot دبی جرمی آب مصرفی (kg/s)
• Cp ظرفیت گرمایی آب (تقریباً 4.18 kJ/kg.K)
• T_out دمای آب گرم مصرفی
• T_in دمای آب سرد ورودی

نکته مهندسی: در موتورخانه‌ها معمولاً آب سرد ورودی در زمستان حدود 10 تا 15 درجه و در تابستان 20 تا 25 درجه است. اگر طراحی فقط بر اساس تابستان انجام شود، در زمستان افت دمای شدید رخ خواهد داد.در موتورخانه‌هایی که از چیلر تراکمی هواخنک اسکرال برای تولید آب‌سرد استفاده می‌کنند، محاسبه دقیق بار DHW اهمیت دوچندان دارد،

محاسبه دبی آب گرم مصرفی در موتورخانه

در طراحی حرفه‌ای، باید دبی آب گرم مصرفی بر اساس پیک مصرف محاسبه شود. بسیاری از موتورخانه‌ها به دلیل کم‌برآورد کردن دبی، در ساعات اوج مصرف دچار افت دما می‌شوند.

نام فرمول: تبدیل دبی حجمی به دبی جرمی

که:

• ρ چگالی آب (تقریباً 1000 kg/m³)
• V_dot دبی حجمی (m³/s)

اختلاف دمای موثر و نقش آن در انتخاب ظرفیت مبدل

هرچه اختلاف دمای بین مدار دیگ و مدار مصرفی بیشتر باشد، سطح مبدل کمتر می‌شود. اما افزایش اختلاف دما محدودیت دارد، زیرا دمای دیگ و سیستم گرمایش ساختمان نمی‌تواند بی‌نهایت بالا برود.

در موتورخانه‌ها معمولاً مدار دیگ در بازه 70 تا 90 درجه سانتی‌گراد کار می‌کند و آب گرم مصرفی بین 50 تا 60 درجه تنظیم می‌شود.با این حال افزایش این اختلاف دما محدودیت عملیاتی دارد، زیرا دمای کارکرد دیگ حرارتی صنعتی و همچنین دمای سیستم گرمایش ساختمان نمی‌تواند به‌صورت نامحدود افزایش پیدا کند. بالا بردن بیش از حد دمای دیگ می‌تواند باعث افزایش تنش حرارتی، کاهش راندمان سیستم و افزایش مصرف انرژی شود.

روش محاسبه سطح مبدل با استفاده از LMTD در موتورخانه

یکی از روش‌های اصلی طراحی، روش LMTD است. این روش کمک می‌کند سطح انتقال حرارت مبدل مشخص شود.

نام فرمول: اختلاف دمای میانگین لگاریتمی (LMTD)

در مبدل موتورخانه:

• ΔT1 اختلاف دمای مدار اولیه و ثانویه در ورودی
• ΔT2 اختلاف دمای مدار اولیه و ثانویه در خروجی

و سپس سطح مبدل:

نام فرمول: محاسبه سطح انتقال حرارت مبدل

که:

• A سطح انتقال حرارت (m²)
• U ضریب کلی انتقال حرارت (W/m².K)

نکته مهم: مقدار U در مبدل صفحه‌ای معمولاً بالاتر از پوسته و لوله است، بنابراین سطح لازم در صفحه‌ای کمتر می‌شود.

چرا ضریب کلی انتقال حرارت U در موتورخانه کاهش پیدا می‌کند؟

در موتورخانه‌های مرکزی، حتی اگر مبدل در ابتدا عملکرد عالی داشته باشد، معمولاً بعد از چند ماه افت راندمان دیده می‌شود. علت اصلی این افت، افزایش مقاومت حرارتی ناشی از رسوب است.

نام فرمول: رابطه U با در نظر گرفتن رسوب

در این رابطه:

• Rf مقاومت رسوب‌گذاری (Fouling Resistance)

در موتورخانه‌هایی که سختی آب بالا است یا سختی‌گیر درست عمل نمی‌کند، مقدار Rf افزایش پیدا می‌کند و U کاهش می‌یابد.کاهش ضریب کلی انتقال حرارت ($U$) در تجهیزات موتورخانه، به ویژه در مبدل های حرارتی پوسته و لوله (Shell and Tube Heat Exchangers)، یکی از بزرگ‌ترین چالش‌های مهندسی نگهداری و تاسیسات است. این پدیده مستقیماً با افزایش مقاومت حرارتی ناشی از رسوب‌گذاری (Fouling) در ارتباط است.

تاثیر رسوب‌گذاری در مبدل موتورخانه و افت راندمان واقعی

رسوب‌گذاری یکی از عوامل اصلی کاهش عملکرد مبدل‌های موتورخانه است، مخصوصاً در مبدل صفحه‌ای. رسوب باعث می‌شود:

• دمای آب گرم مصرفی کاهش پیدا کند
• افت فشار افزایش یابد
• پمپ‌ها فشار بیشتری تولید کنند
• مصرف انرژی افزایش یابد
• سطح انتقال حرارت عملاً غیرقابل استفاده شود

به همین دلیل در موتورخانه‌های حرفه‌ای، نصب سختی‌گیر، فیلتر و برنامه سرویس دوره‌ای ضروری است.

افت فشار در مبدل حرارتی موتورخانه و اثر آن بر انتخاب پمپ

یکی از اشتباهات رایج این است که طراحی مبدل فقط بر اساس Q انجام شود و افت فشار لحاظ نشود. در حالی که افت فشار زیاد می‌تواند باعث کاهش دبی و کاهش عملکرد کل موتورخانه شود.

نام فرمول: افت فشار تقریبی در مسیر جریان

در مبدل صفحه‌ای، به دلیل کانال‌های باریک، افت فشار می‌تواند زیاد باشد. بنابراین انتخاب مبدل باید همزمان با انتخاب پمپ انجام شود.همین نکته در مبدل حرارتی دوار (Rotary Heat Exchanger) نیز کاملاً صادق است؛ چون مسیرهای عبور سیال (معمولاً هوا) در ساختار لانه‌زنبوری این مبدل بسیار ریز بوده و اگر افت فشار کل لحاظ نشود، فن یا پمپ انتخابی نمی‌تواند جریان مناسب را تأمین کند و راندمان تبادل حرارت به شدت افت می‌کند.

محاسبات پیشرفته ظرفیت مبدل، روش NTU، تحلیل پیک مصرف و مثال عددی واقعی

توضیح داده شد که مبدل حرارتی در موتورخانه‌های مرکزی صرفاً یک تجهیز جانبی نیست، بلکه قلب تامین آب گرم مصرفی و کنترل راندمان سیستم گرمایش محسوب می‌شود. اما برای اینکه طراحی مبدل در موتورخانه واقعاً حرفه‌ای و بدون خطا انجام شود، باید از محاسبات دقیق‌تر استفاده کرد؛ محاسباتی که بتواند رفتار سیستم را در ساعات اوج مصرف (Peak Load) و شرایط زمستانی پیش‌بینی کند.

طراحی مهندسی مبدل حرارتی موتورخانه را از زاویه محاسباتی بررسی می‌کنیم، از جمله:

• تحلیل ظرفیت مورد نیاز در پیک مصرف
• مقایسه سیستم لحظه‌ای و مخزن‌دارب
• طراحی بر اساس NTU-Effectiveness
• تاثیر دمای رفت و برگشت دیگ بر عملکرد مبدل
• مثال عددی واقعی برای انتخاب مبدل در ساختمان چند واحدی

چرا طراحی مبدل موتورخانه باید بر اساس پیک مصرف انجام شود؟

یکی از رایج‌ترین اشتباهات در موتورخانه‌های مرکزی این است که طراح، بار آب گرم مصرفی را بر اساس مصرف میانگین محاسبه می‌کند. در حالی که در ساختمان‌ها، مصرف آب گرم بسیار نوسانی است و معمولاً در بازه‌های کوتاه زمانی، مصرف به حداکثر می‌رسد.

مثلاً در ساختمان مسکونی:

• صبح زود (حمام و شستشو)
• عصر (شستشو و آشپزخانه)
• آخر هفته‌ها (مصرف سنگین‌تر)

در هتل‌ها و بیمارستان‌ها:

• بار مصرف تقریباً همیشه بالا و پیوسته است

بنابراین اگر ظرفیت مبدل کمتر از پیک باشد، سیستم دچار افت دما می‌شود و کارفرما تصور می‌کند دیگ ضعیف است، در حالی که گلوگاه واقعی مبدل است.این موضوع به‌خصوص در مبدل حرارتی U‑Tube اهمیت بیشتری دارد، چون سطح انتقال حرارت در این نوع مبدل محدود است و در دبی‌های بالا، اگر بر اساس پیک طراحی نشده باشد، توان جبران مصرف لحظه‌ای را ندارد و افت دما به‌صورت محسوس ظاهر می‌شود.

تعیین بار حرارتی آب گرم مصرفی در موتورخانه مرکزی

مهم‌ترین فرمول پایه برای محاسبه بار حرارتی مبدل همان رابطه انتقال انرژی است:

نام فرمول: توان حرارتی مورد نیاز آب گرم مصرفی

در این فرمول:

• Q توان حرارتی مورد نیاز (kW)
• m_dot دبی جرمی آب مصرفی (kg/s)
• Cp ظرفیت گرمایی ویژه آب (تقریباً 4.18 kJ/kg.K)
• T_out دمای خروجی آب گرم مصرفی (°C)
• T_in دمای آب سرد ورودی (°C)

نکته مهندسی: در طراحی موتورخانه‌ها معمولاً T_out بین 50 تا 60 درجه در نظر گرفته می‌شود، اما بهتر است مبدل برای 60 درجه طراحی شود و سپس با شیر مخلوط‌کن (Mixing Valve) دمای تحویل کنترل شود تا ایمنی مصرف‌کننده حفظ شود.

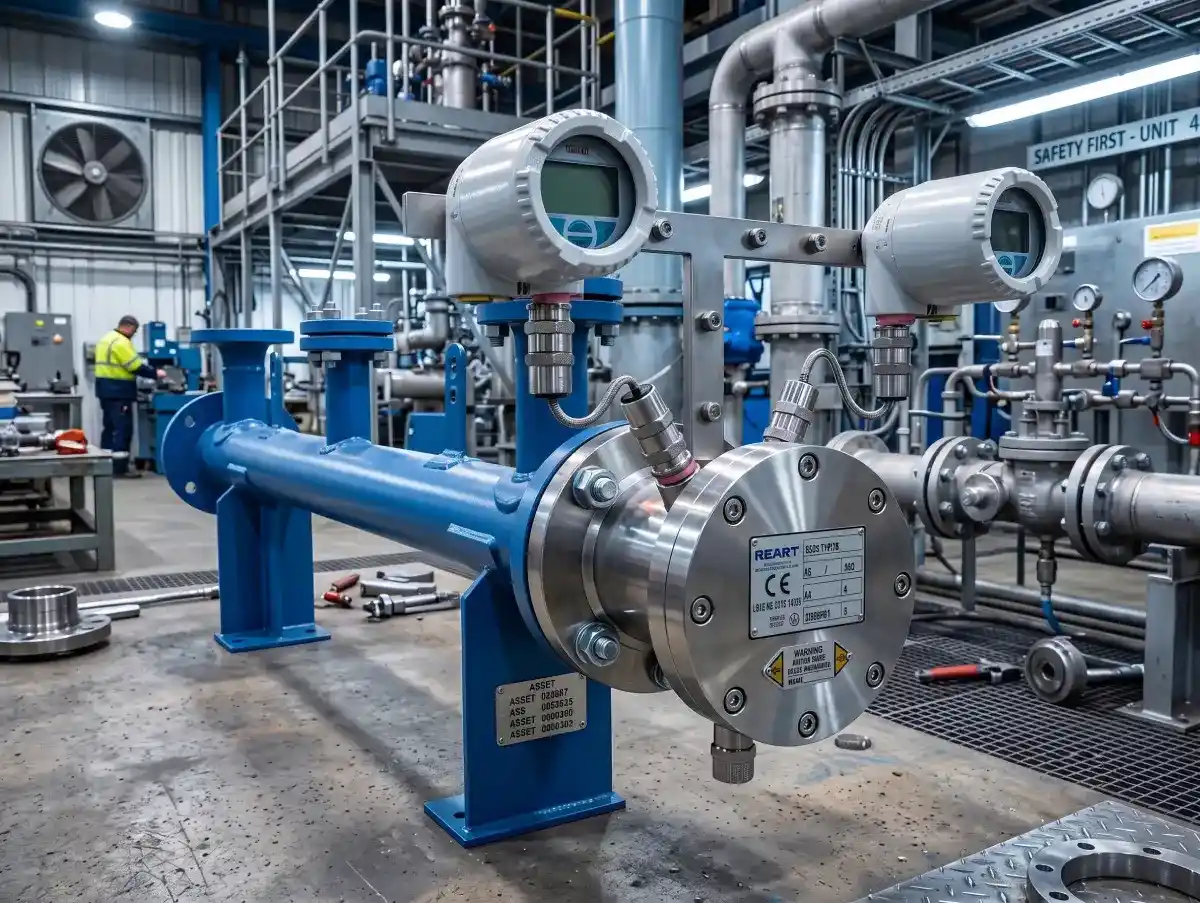

تفاوت طراحی مبدل آب گرم مصرفی لحظه‌ای و مخزن‌دار

در موتورخانه‌های مرکزی دو مدل اصلی تامین آب گرم وجود دارد:

1) سیستم آب گرم مصرفی لحظه‌ای (Instantaneous DHW)

در این روش، آب مصرفی به صورت مستقیم از داخل مبدل عبور کرده و در همان لحظه گرم می‌شود.

مزایا:

• راندمان بالا
• عدم نیاز به مخزن بزرگ
• کاهش خطر رشد باکتری (مثل لژیونلا)

معایب:

• نیاز به مبدل با ظرفیت بالا
• حساسیت شدید به پیک مصرف
• افت دما در صورت کوچک بودن مبدل

2) سیستم مخزن ذخیره آب گرم (Storage Tank + Heat Exchanger)

در این روش، آب گرم در مخزن ذخیره می‌شود و مبدل فقط وظیفه جبران افت دمای مخزن را دارد.

مزایا:

• پاسخ بهتر در پیک مصرف
• کاهش نیاز به مبدل خیلی بزرگ
• کنترل ساده‌تر دمای خروجی

معایب:

• اشغال فضای زیاد
• افزایش اتلاف حرارتی مخزن
• نیاز به نگهداری بهداشتی و ضدعفونی

نکته صنعتی: در ساختمان‌های بزرگ یا هتل‌ها، ترکیب مخزن ذخیره + مبدل صفحه‌ای معمولاً بهترین عملکرد را ایجاد می‌کند.

در برخی پروژه‌های کوچک یا نقاط مصرف محدود، به جای مبدل متصل به دیگ، از مبدل حرارتی الکتریکی (Electric Heat Exchanger / Electric Heater) استفاده می‌شود که انرژی را مستقیماً از المنت‌های برقی به آب منتقل می‌کند. این سیستم‌ها برای ظرفیت‌های پایین مناسب‌اند اما در پیک‌های بالا مصرف برق قابل توجهی دارند و از نظر اقتصادی برای ساختمان‌های بزرگ توصیه نمی‌شوند.

روش LMTD در طراحی مبدل موتورخانه (تحلیل دقیق‌تر)

روش LMTD در موتورخانه کاربرد زیادی دارد، چون اغلب دماهای ورودی و خروجی دو مدار قابل اندازه‌گیری یا قابل پیش‌بینی هستند.

نام فرمول: اختلاف دمای میانگین لگاریتمی (LMTD)

در طراحی موتورخانه معمولاً جریان به صورت Counter Flow (جریان مخالف) انتخاب می‌شود، چون LMTD بزرگ‌تر است و سطح مورد نیاز کاهش می‌یابد.

محاسبه سطح انتقال حرارت مبدل در موتورخانه

نام فرمول: محاسبه سطح مبدل بر اساس LMTD

این فرمول یکی از کلیدی‌ترین روابط انتخاب مبدل است.

اما مسئله اینجاست که مقدار U در موتورخانه ثابت نیست و با رسوب، کیفیت آب و نوع مبدل تغییر می‌کند. به همین دلیل استفاده از ضریب اطمینان (Safety Factor) ضروری است.

این موضوع در مبدل حرارتی اسپیرال (Spiral Heat Exchanger) نیز اهمیت دارد. در این نوع مبدل، سیال در کانال‌های مارپیچی جریان پیدا می‌کند و به دلیل ایجاد جریان نسبتاً یکنواخت و خاصیت خودتمیزشوندگی، احتمال رسوب‌گذاری کمتر از برخی مبدل‌های دیگر است. با این حال در طراحی آن نیز باید تغییرات احتمالی ضریب انتقال حرارت و شرایط واقعی بهره‌برداری در نظر گرفته شود تا سطح انتقال حرارت کافی برای عملکرد پایدار سیستم موتورخانه تأمین گردد.

روش NTU-Effectiveness در طراحی مبدل موتورخانه مرکزی

روش NTU برای موتورخانه‌ها زمانی بسیار مفید است که بخواهیم عملکرد مبدل را در شرایط متغیر تحلیل کنیم، یا بخواهیم دمای خروجی را دقیق‌تر پیش‌بینی کنیم.

تعریف ظرفیت گرمایی جرمی دو مدار در موتورخانه

نام فرمول: ظرفیت گرمایی جرمی سیال

برای مدار دیگ (Primary Loop):

• C_hot = m_dot_hot * Cp_hot

برای مدار آب مصرفی:

• C_cold = m_dot_cold * Cp_cold

و سپس:

نام فرمول: تعیین C_min و C_max
C_min = min(C_hot, C_cold)
C_max = max(C_hot, C_cold)

در مبدل حرارتی پوسته و لوله تک پاس، سیال در سمت لوله فقط یک‌بار از طول مبدل عبور می‌کند و برگشتی در همان پوسته ندارد.

محاسبه NTU

نام فرمول: تعداد واحد انتقال حرارت

هرچه NTU بیشتر باشد، مبدل توانایی انتقال حرارت بالاتری دارد.

اثربخشی مبدل (Effectiveness)

نام فرمول: اثربخشی مبدل حرارتی

و مقدار Qmax:

نام فرمول: بیشینه توان انتقال حرارت

در موتورخانه، اگر دبی مدار دیگ کم باشد یا افت فشار باعث کاهش جریان شود، C_hot کوچک می‌شود و ظرفیت واقعی مبدل افت می‌کند. به همین دلیل طراحی مبدل بدون بررسی پمپ و مدار دیگ یک اشتباه جدی است.در مبدل حرارتی هواخنک این مسئله حتی حساس‌تر است، زیرا یکی از سیالات هواست و ظرفیت گرمایی جرمی هوا نسبت به آب بسیار کمتر است.

تاثیر دمای رفت و برگشت دیگ بر ظرفیت مبدل حرارتی موتورخانه

در موتورخانه‌های مدرن، به خصوص سیستم‌های کندانسینگ (Condensing Boiler)، دمای برگشت اهمیت زیادی دارد. کاهش دمای برگشت باعث افزایش راندمان دیگ می‌شود، اما همزمان می‌تواند توان انتقال حرارت مبدل را کاهش دهد.

به طور مثال:

• اگر رفت دیگ 80°C و برگشت 60°C باشد → ظرفیت انتقال حرارت مناسب
• اگر رفت دیگ 65°C و برگشت 50°C باشد → LMTD کاهش می‌یابد و سطح بیشتری لازم است

پس انتخاب مبدل باید هماهنگ با فلسفه طراحی دیگ باشد.

مثال عددی واقعی: انتخاب مبدل حرارتی برای ساختمان 40 واحدی

فرض کنید یک ساختمان مسکونی 40 واحدی داریم و باید آب گرم مصرفی توسط موتورخانه مرکزی تامین شود.در مبدل حرارتی فین پلیت (Fin Plate Heat Exchanger) صفحات انتقال حرارت به پره‌های فلزی مجهز هستند که باعث افزایش سطح مؤثر انتقال حرارت می‌شود. این افزایش سطح باعث بالا رفتن ضریب انتقال حرارت و کاهش ابعاد مبدل در مقایسه با برخی طراحی‌های ساده‌تر می‌شود.

فرضیات طراحی مهندسی

• دمای آب سرد ورودی در زمستان: 12°C
• دمای آب گرم مصرفی خروجی: 60°C
• مصرف پیک همزمان: 25% واحدها
• هر واحد در پیک حدود 0.15 لیتر بر ثانیه مصرف دارد (مصرف حمام + آشپزخانه)

پس تعداد واحد همزمان:

40 × 0.25 = 10 واحد

دبی حجمی کل:

10 × 0.15 = 1.5 L/s

یعنی:

1.5 L/s = 0.0015 m³/s

دبی جرمی:

نام فرمول: محاسبه دبی جرمی آب مصرفی

m_dot = 1000 × 0.0015 = 1.5 kg/s

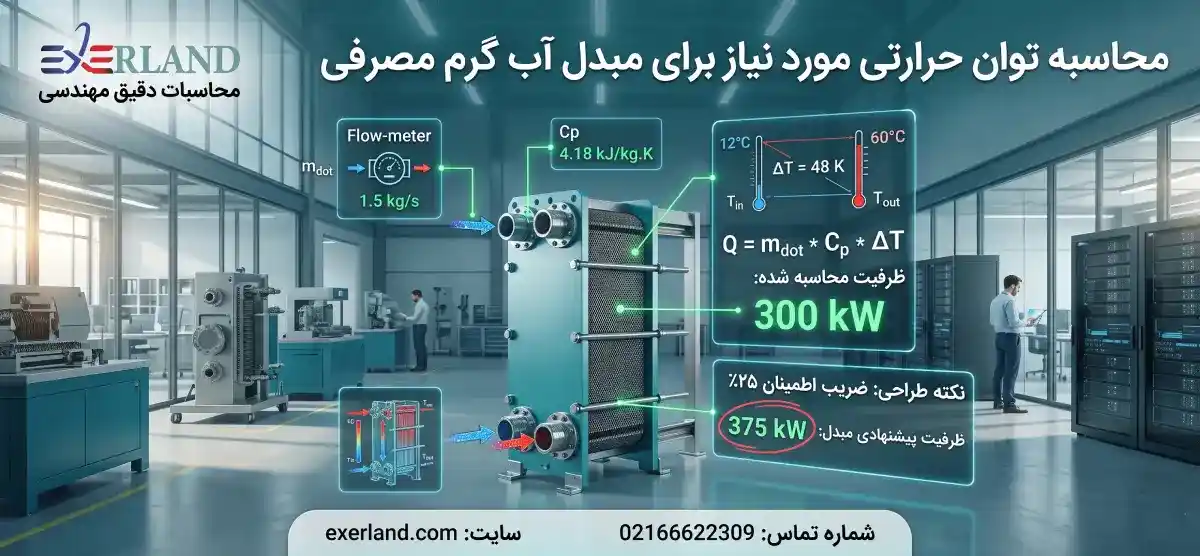

محاسبه توان حرارتی مورد نیاز

نام فرمول: محاسبه توان مبدل برای آب گرم مصرفی

• m_dot = 1.5 kg/s
• Cp = 4.18 kJ/kg.K
• ΔT = 60 - 12 = 48 K

پس:

بنابراین مبدل باید حداقل حدود 300 kW ظرفیت انتقال حرارت داشته باشد.

نکته طراحی: بهتر است ضریب اطمینان 20 تا 30 درصد در نظر گرفته شود.

پس ظرفیت پیشنهادی:

300 × 1.25 = 375 kW

بررسی افت فشار و اهمیت آن در انتخاب مبدل صفحه‌ای موتورخانه

اگر برای همین پروژه مبدل صفحه‌ای انتخاب شود، باید افت فشار سمت آب مصرفی و سمت مدار دیگ کنترل شود. زیرا افت فشار زیاد باعث می‌شود دبی واقعی کاهش پیدا کند و خروجی آب گرم افت کند.

نام فرمول: رابطه کلی افت فشار در مسیر

در این رابطه:

• ΔP_HE افت فشار خود مبدل
• ΔP_pipes افت فشار لوله‌ها
• ΔP_valves افت فشار شیرآلات و تجهیزات

در موتورخانه‌های مرکزی، مجموع این افت فشارها تعیین می‌کند که پمپ در چه نقطه‌ای از منحنی عملکرد خود کار کند. اگر افت فشار کل بیش از حد باشد، نقطه کار پمپ به سمت دبی کمتر منتقل می‌شود و در نتیجه دبی واقعی عبوری از مبدل کاهش می‌یابد.

این مسئله فقط محدود به مبدل‌های صفحه‌ای نیست. در مبدل حرارتی لوله ای پره دار (Finned Tube Heat Exchanger) نیز به دلیل وجود پره‌ها و مسیرهای پیچیده‌تر جریان، مقاومت هیدرولیکی می‌تواند افزایش یابد. اگر این افت فشار در طراحی در نظر گرفته نشود، پمپ قادر به تأمین دبی مورد نیاز نخواهد بود و عملکرد حرارتی سیستم کاهش پیدا می‌کند.

جدول راهنمای انتخاب مبدل برای ساختمان‌های مختلف

جدول مقایسه سیستم لحظه ای و مخزن دار در موتورخانه مرکزی

بیشتر بخوانید: چگونه مبدل حرارتی هوا خنک، مصرف انرژی و هزینه نگهداری صنایع شما را کاهش می دهد؟

نکات مهم طراحی مبدل موتورخانه برای جلوگیری از افت راندمان

در طراحی‌های حرفه‌ای موتورخانه، این موارد باید حتماً رعایت شوند:

1) در نظر گرفتن ضریب اطمینان ظرفیت مبدل

در عمل به دلیل رسوب و کاهش U، مبدل همیشه مثل روز اول کار نمی‌کند. بنابراین انتخاب ظرفیت دقیق بدون ضریب اطمینان باعث افت دما در آینده می‌شود.

2) پیش‌بینی شرایط زمستانی آب سرد ورودی

در بسیاری از شهرها دمای آب سرد ورودی در زمستان می‌تواند زیر 10 درجه هم برسد. این موضوع بار مبدل را افزایش می‌دهد.

3) کنترل رسوب با سختی‌گیر و فیلتر

مبدل صفحه‌ای بدون سختی‌گیر معمولاً در کمتر از یک سال افت عملکرد پیدا می‌کند.

4) هماهنگی طراحی مبدل با دمای رفت و برگشت دیگ

اگر دیگ کندانسینگ است، باید مبدل طوری انتخاب شود که با دمای رفت پایین هم بتواند ظرفیت لازم را تامین کند.

تحلیل بهره‌برداری واقعی، رسوب‌گذاری، افت راندمان، نگهداری و خطاهای رایج طراحی مبدل در موتورخانه

در اینجا مشخص شد که طراحی مبدل حرارتی در موتورخانه‌های مرکزی باید بر اساس بار پیک، شرایط زمستانی و روش‌های دقیق مانند LMTD و NTU انجام شود. اما حتی اگر مبدل با محاسبات صحیح انتخاب شود، باز هم عملکرد موتورخانه در بلندمدت به یک عامل مهم وابسته است: شرایط بهره‌برداری واقعی و کیفیت نگهداری مبدل حرارتی.

در پروژه‌های ساختمانی، بیشترین شکایات کارفرما و مدیر تاسیسات معمولاً مربوط به این موارد است:

• آب گرم مصرفی در ساعات پیک کم می‌شود
• دمای آب گرم نوسان دارد
• دیگ دائماً در حال روشن و خاموش شدن است
• مصرف سوخت افزایش پیدا کرده
• فشار پمپ‌ها بالا رفته و استهلاک زیاد شده
• مبدل حرارتی زودتر از انتظار نیاز به سرویس پیدا کرده است

این مشکلات معمولاً نشانه ضعف در انتخاب ظرفیت واقعی مبدل یا بی‌توجهی به Fouling، افت فشار، کیفیت آب و کنترل دما است.تحلیل کاملاً صنعتی و مهندسی ارائه می‌شود تا این مقاله واقعاً برای مهندس و کارفرما کاربردی باشد.در چنین شرایطی نوع مبدل حرارتی نیز اهمیت زیادی پیدا می‌کند. برای مثال مبدل حرارتی صفحه‌ای واشردار (Gasketed Plate Heat Exchanger) به دلیل ساختار ماژولار و قابلیت باز شدن صفحات، در بسیاری از موتورخانه‌های مدرن ترجیح داده می‌شود. در این نوع مبدل، صفحات توسط واشرهای الاستومری آب‌بندی شده‌اند و جریان سیال در کانال‌های باریک بین صفحات حرکت می‌کند که باعث افزایش ضریب انتقال حرارت و راندمان بالا می‌شود. مهم‌تر از آن، در زمان سرویس می‌توان مبدل را باز کرد، صفحات را شستشو داد یا در صورت نیاز صفحات جدید اضافه کرد تا ظرفیت سیستم افزایش یابد.

مهم‌ترین علت افت راندمان مبدل حرارتی در موتورخانه‌های مرکزی

در سیستم‌های موتورخانه‌ای، کاهش عملکرد مبدل معمولاً به دلیل یک عامل ثابت نیست، بلکه مجموعه‌ای از عوامل باعث افت راندمان می‌شوند:

1. رسوب‌گذاری در مبدل (Scaling / Fouling)
2. سختی بالای آب و عدم عملکرد صحیح سختی‌گیر
3. افت دبی در مدار دیگ یا مدار مصرفی
4. خرابی یا تنظیم نبودن شیرهای کنترلی
5. افزایش افت فشار و کاهش ظرفیت پمپ
6. طراحی غلط در مدار لوله‌کشی و برگشت
7. عدم تعادل هیدرولیکی در مدار گرمایش ساختمان

اما در عمل، مهم‌ترین عامل افت راندمان مبدل موتورخانه، رسوب‌گذاری داخلی است.

رسوب‌گذاری (Fouling) در مبدل حرارتی موتورخانه و اثر آن بر انتقال حرارت

رسوب در موتورخانه چگونه تشکیل می‌شود؟

رسوب معمولاً ناشی از سختی آب (کلسیم و منیزیم) است. وقتی آب در تماس با سطح داغ مبدل قرار می‌گیرد، بخشی از املاح ته‌نشین می‌شود و یک لایه عایق روی صفحات یا لوله‌ها ایجاد می‌کند.

رسوب در مبدل‌های صفحه‌ای سریع‌تر رخ می‌دهد زیرا:

• کانال‌ها باریک‌تر هستند
• سرعت تغییرات دما زیاد است
• سطح تماس بیشتر است
• هر گرفتگی کوچک افت فشار زیادی ایجاد می‌کند

اثر مهندسی رسوب بر ضریب انتقال حرارت U

رسوب باعث افزایش مقاومت حرارتی می‌شود و ضریب کلی انتقال حرارت U را کاهش می‌دهد:

نام فرمول: رابطه ضریب انتقال حرارت کلی با رسوب

در این رابطه:

• Rf,i مقاومت رسوب سمت مدار اولیه (آب دیگ یا آب داغ)
• Rf,o مقاومت رسوب سمت آب مصرفی

نکته کلیدی: حتی یک لایه نازک رسوب (مثلاً 0.5 میلی‌متر) می‌تواند U را تا 30 الی 50 درصد کاهش دهد، چون رسانایی حرارتی رسوب بسیار پایین است.

تحلیل افت توان حرارتی مبدل در اثر کاهش U (واقعیت موتورخانه‌ها)

اگر مبدل در زمان نصب، ظرفیت 400 kW داشته باشد و U به دلیل رسوب 40 درصد کاهش پیدا کند، ظرفیت واقعی انتقال حرارت تقریباً به 240 kW می‌رسد.

نام فرمول: توان انتقال حرارت واقعی مبدل

پس اگر U_actual کاهش پیدا کند، Q نیز کاهش پیدا می‌کند.

نتیجه عملی در موتورخانه:

• دمای آب گرم مصرفی افت می‌کند
• دیگ بیشتر کار می‌کند
• مصرف سوخت افزایش می‌یابد
• سیستم وارد حالت استهلاک شدید می‌شود

افزایش افت فشار مبدل در اثر رسوب و تاثیر آن بر عملکرد پمپ موتورخانه

رسوب فقط انتقال حرارت را کاهش نمی‌دهد، بلکه کانال‌ها و مسیر جریان را تنگ‌تر می‌کند. این مسئله باعث افزایش افت فشار می‌شود.

نام فرمول: افت فشار کلی در مسیر موتورخانه
ΔP_total = ΔP_HE + ΔP_pipes + ΔP_valves

وقتی رسوب در مبدل ایجاد شود:

• ΔP_HE افزایش پیدا می‌کند
• دبی واقعی پمپ کاهش پیدا می‌کند
• افت دمای خروجی بیشتر می‌شود

این یک چرخه بسیار خطرناک است، چون کاهش دبی باعث کاهش انتقال حرارت و افزایش اختلاف دمای دیواره می‌شود و رسوب‌گذاری سریع‌تر اتفاق می‌افتد.

مثال عددی صنعتی: افت عملکرد مبدل موتورخانه به دلیل رسوب

فرض کنیم یک موتورخانه دارای مبدل صفحه‌ای با مشخصات زیر است:

• ظرفیت طراحی: 350 kW
• سطح انتقال حرارت A = 25 m²
• ضریب U اولیه = 800 W/m².K
• LMTD = 20 K

توان طراحی:

نام فرمول: محاسبه توان طراحی مبدل

حالا بعد از یک سال، به دلیل سختی آب و عدم سرویس، U به 450 کاهش پیدا کرده است.

یعنی مبدل بیش از 40 درصد افت ظرفیت دارد. این همان شرایطی است که در موتورخانه‌ها به شکل «آب گرم کم شده» دیده می‌شود.

بیشتر بخوانید: انتخاب هوشمند فیلتر صنعتی: ممبران RO یا UF نیمه صنعتی؟ راهنمای مهندسی کامل

مهم‌ترین نشانه‌های افت عملکرد مبدل حرارتی در موتورخانه

در موتورخانه‌های مرکزی، افت راندمان مبدل معمولاً با علائم مشخصی همراه است:

علائم حرارتی

• آب گرم مصرفی دیر گرم می‌شود
• دمای آب گرم در پیک مصرف افت می‌کند
• اختلاف دمای رفت و برگشت دیگ غیرطبیعی می‌شود
• دمای برگشت دیگ بالا می‌رود (کاهش راندمان دیگ کندانسینگ)

علائم هیدرولیکی

• افت فشار در مدار اولیه یا ثانویه افزایش پیدا می‌کند
• پمپ‌ها صدای غیرعادی دارند
• دبی در فلومتر کاهش می‌یابد
• نیاز به دور بالاتر پمپ ایجاد می‌شود

علائم عملیاتی

• افزایش مصرف گاز یا گازوئیل
• روشن و خاموش شدن مکرر دیگ (Short Cycling)
• افزایش زمان کارکرد مشعل
• افزایش هزینه تعمیرات

چرا دیگ در موتورخانه Short Cycling می‌کند و نقش مبدل چیست؟

یکی از مشکلات رایج موتورخانه‌ها Short Cycling است، یعنی دیگ مرتب روشن و خاموش می‌شود. علت اصلی در بسیاری از پروژه‌ها این است که:

• مبدل ظرفیت واقعی انتقال حرارت را از دست داده
• گرما به مصرف‌کننده منتقل نمی‌شود
• دمای آب مدار دیگ سریع بالا می‌رود
• دیگ خاموش می‌شود
• دوباره افت دما رخ می‌دهد و دیگ روشن می‌شود

نتیجه:

• مصرف سوخت بالا می‌رود
• استهلاک دیگ و مشعل زیاد می‌شود
• راندمان کلی موتورخانه افت می‌کند



بهترین روش‌های شستشو و سرویس مبدل حرارتی موتورخانه

1) شستشوی شیمیایی مبدل صفحه‌ای (Chemical Cleaning)

در مبدل صفحه‌ای، معمولاً شستشو به کمک پمپ اسیدشویی و محلول‌های مخصوص انجام می‌شود. استفاده از اسید نامناسب می‌تواند صفحات استیل را تخریب کند.

مزیت:

• سرعت بالا
• تمیزکاری موثر در رسوب‌های آهکی

ریسک:

• خوردگی در صورت استفاده از مواد غیر استاندارد

2) شستشوی مکانیکی مبدل پوسته و لوله

در مبدل پوسته و لوله می‌توان لوله‌ها را با برس و تجهیزات مکانیکی تمیز کرد.

مزیت:

• تمیزکاری کامل‌تر
• مناسب برای رسوب سخت

محدودیت:

• نیاز به باز کردن تجهیز
• زمان تعمیرات بیشتر

جدول برنامه سرویس و نگهداری مبدل حرارتی در موتورخانه مرکزی

بیشتر بخوانید: مبدل حرارتی مناسب صنایع دارویی چیست؟انواع، کاربردها و استانداردهای طراحی

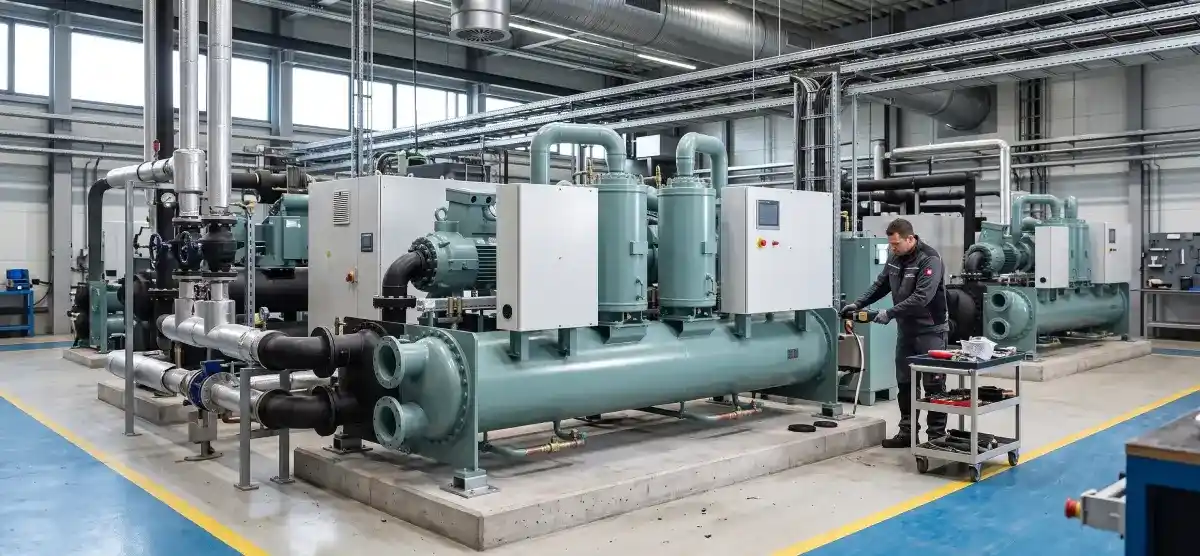

تحلیل اقتصادی: چرا سرویس نکردن مبدل موتورخانه هزینه سنگینی دارد؟

کارفرماها معمولاً هزینه شستشو و سرویس مبدل را غیرضروری می‌دانند، اما واقعیت این است که افت راندمان مبدل مستقیماً باعث افزایش مصرف سوخت می‌شود.

مثلاً اگر یک موتورخانه 400 kW بار گرمایی داشته باشد و به دلیل رسوب، راندمان انتقال حرارت 30 درصد کاهش یابد، سیستم برای تامین همان خروجی باید زمان بیشتری کار کند و مصرف گاز افزایش می‌یابد.

در یک زمستان کامل، این موضوع می‌تواند میلیون‌ها تومان هزینه اضافی ایجاد کند. در ساختمان‌های بزرگ مثل هتل یا بیمارستان، این عدد بسیار بیشتر خواهد بود.

در بسیاری از پروژه‌ها، کارفرماها هزینه شستشو و سرویس مبدل‌های حرارتی موتورخانه را هزینه‌ای غیرضروری تلقی می‌کنند. اما در عمل، کاهش عملکرد مبدل مستقیماً باعث افزایش مصرف انرژی در کل سیستم تأسیسات می‌شود؛ به‌ویژه در مجموعه‌هایی که علاوه بر تجهیزات گرمایشی، از چیلر تراکمی آب خنک اسکرو اینورتر نیز در مدار سرمایش استفاده می‌کنند.

زمانی که مبدل حرارتی دچار رسوب‌گذاری می‌شود، ضریب انتقال حرارت کاهش پیدا می‌کند و در نتیجه مقدار حرارتی که باید از طریق مبدل منتقل شود با راندمان کمتری انجام می‌گیرد. در چنین شرایطی تجهیزات موتورخانه باید مدت زمان بیشتری کار کنند تا همان مقدار انرژی حرارتی مورد نیاز ساختمان تأمین شود.

خطاهای رایج در طراحی مبدل حرارتی موتورخانه‌های مرکزی

در پروژه‌های واقعی، این خطاها بسیار پرتکرار هستند:

1) انتخاب مبدل صرفاً بر اساس ظرفیت اسمی کارخانه

برخی سازندگان ظرفیت مبدل را در شرایط ایده‌آل اعلام می‌کنند. اگر طراح شرایط واقعی آب سرد زمستان و افت فشار را لحاظ نکند، ظرفیت واقعی کمتر می‌شود.

2) عدم در نظر گرفتن رسوب و ضریب اطمینان

اگر مبدل دقیقاً برابر Q طراحی شود، پس از چند ماه رسوب‌گذاری دچار افت عملکرد خواهد شد.

3) انتخاب اشتباه مدار اولیه و ثانویه

گاهی دبی مدار دیگ کمتر از دبی مورد نیاز است و مبدل نمی‌تواند گرمای کافی منتقل کند.

4) نصب اشتباه مبدل صفحه‌ای

اگر جریان‌ها به صورت موازی بسته شوند و Counter Flow رعایت نشود، LMTD کاهش پیدا می‌کند و راندمان افت می‌کند.

در پروژه‌های واقعی، به‌ویژه در موتورخانه‌هایی که از پکیج چیلر آب خنک با برج خنک کن مدار باز استفاده می‌کنند، خطاهای طراحی مبدل حرارتی بسیار پرتکرار هستند. به دلیل وجود مدار کندانسور باز و کیفیت متغیر آب برج، حساسیت طراحی و انتخاب مبدل بیشتر از سیستم‌های ساده‌تر است.

سوالات متداول درمورد مبدل حرارتی در موتورخانه های مرکزی FAQ
