مبدل حرارتی برنجی اکسرژی؛ بررسی فنی، مزایا، کاربردها و راهنمای خرید صنعتی

مبدل حرارتی برنجی اکسرژی؛ بررسی فنی، مزایا، کاربردها و اصول عملکرد در صنایع مختلف

در بسیاری از سیستم های گرمایش ، سرمایش و فرآیندی، انتخاب مبدل حرارتی مناسب تأثیر مستقیمی بر راندمان انرژی، هزینه‌های بهره‌برداری و طول عمر تجهیزات دارد. در این میان، مبدل حرارتی برنجی اکسرژی به دلیل بهره‌گیری از آلیاژهای مقاوم، طراحی مهندسی‌شده و قابلیت انتقال حرارت مطلوب، به یکی از گزینه‌های پرکاربرد در صنایع مختلف تبدیل شده است.

بسیاری از مهندسان تاسیسات، مدیران فنی و کارشناسان خرید صنعتی هنگام انتخاب مبدل حرارتی به دنبال تجهیزی هستند که علاوه بر راندمان حرارتی بالا، در برابر خوردگی، رسوب و شرایط کاری متغیر نیز عملکرد پایداری داشته باشد. مبدل حرارتی برنجی اکسرژی دقیقاً با همین هدف طراحی شده و توانسته در پروژه‌های صنعتی، ساختمانی و تأسیساتی جایگاه ویژه‌ای پیدا کند.

در این مقاله، ساختار فنی، مزایا، نحوه عملکرد و عوامل موثر بر کارایی مبدل حرارتی برنجی اکسرژی را به صورت تخصصی بررسی می‌کنیم.

مبدل حرارتی برنجی اکسرژی چیست؟

مبدل حرارتی برنجی اکسرژی نوعی تجهیز انتقال حرارت است که با استفاده از آلیاژ برنج در بخش‌های اصلی خود، وظیفه انتقال انرژی حرارتی بین دو سیال با دماهای متفاوت را بر عهده دارد. این تجهیزات به گونه‌ای طراحی می‌شوند که بیشترین میزان انتقال انرژی و کمترین میزان اتلاف حرارتی را فراهم کنند.

واژه اکسرژی (Exergy) در مهندسی انرژی به بخشی از انرژی گفته می‌شود که قابلیت انجام کار مفید را دارد. هرچه میزان تخریب اکسرژی در یک سیستم کمتر باشد، راندمان واقعی آن بیشتر خواهد بود.

به همین دلیل در طراحی مبدل حرارتی برنجی اکسرژی تلاش می‌شود:

• افت فشار کاهش یابد.

• انتقال حرارت افزایش پیدا کند.

• مصرف انرژی کمتر شود.

• اتلاف حرارتی به حداقل برسد.

• طول عمر تجهیز افزایش یابد.

این ویژگی‌ها باعث شده‌اند که این نوع مبدل‌ها در سیستم‌های گرمایشی، موتورخانه‌ها، صنایع غذایی، صنایع شیمیایی و خطوط تولید صنعتی مورد توجه قرار گیرند.

نقش برنج در افزایش راندمان انتقال حرارت

برنج یکی از پرکاربردترین آلیاژها در صنعت انتقال حرارت محسوب می‌شود. این آلیاژ که از ترکیب مس و روی تشکیل شده است، ویژگی‌هایی دارد که آن را برای ساخت انواع تجهیزات انتقال حرارت، از جمله برخی مدل‌های مبدل حرارتی فین تیوب، به گزینه‌ای مناسب تبدیل می‌کند.

مهم‌ترین ویژگی‌های برنج عبارت‌اند از:

در بسیاری از کاربردهای صنعتی، استفاده از برنج می‌تواند تعادل مناسبی میان قیمت، دوام و عملکرد حرارتی ایجاد کند.

مفهوم اکسرژی در مبدل حرارتی برنجی

در گذشته عملکرد مبدل ها عمدتاً بر اساس انرژی بررسی می‌شد. اما امروزه تحلیل اکسرژی به یکی از ابزارهای مهم مهندسی تبدیل شده است.

تحلیل اکسرژی مشخص می‌کند چه مقدار از انرژی ورودی واقعاً قابل استفاده بوده و چه مقدار از آن در اثر عوامل مختلف از بین می‌رود.

در مبدل حرارتی برنجی اکسرژی معمولاً عوامل زیر باعث تخریب اکسرژی می‌شوند:

• اختلاف دمای بسیار زیاد

• رسوب‌گذاری داخلی

• افت فشار بالا

• طراحی نامناسب مسیر جریان

• خوردگی سطوح انتقال حرارت

هرچه این عوامل کمتر باشند، عملکرد مبدل بهینه تر خواهد بود.

همچنین در مبدل حرارتی واشردار، به دلیل امکان باز شدن دستگاه، شست‌وشو و تعویض واشرها، کنترل رسوب و حفظ راندمان در بلندمدت آسان‌تر است. به همین دلیل هنگام خرید مبدل حرارتی واشردار، علاوه بر قیمت اولیه، باید هزینه‌های نگهداری، بهره‌وری انرژی و طول عمر تجهیز نیز مورد توجه قرار گیرد؛ زیرا انتخاب صحیح می‌تواند هزینه‌های بهره‌برداری را به میزان قابل توجهی کاهش دهد.

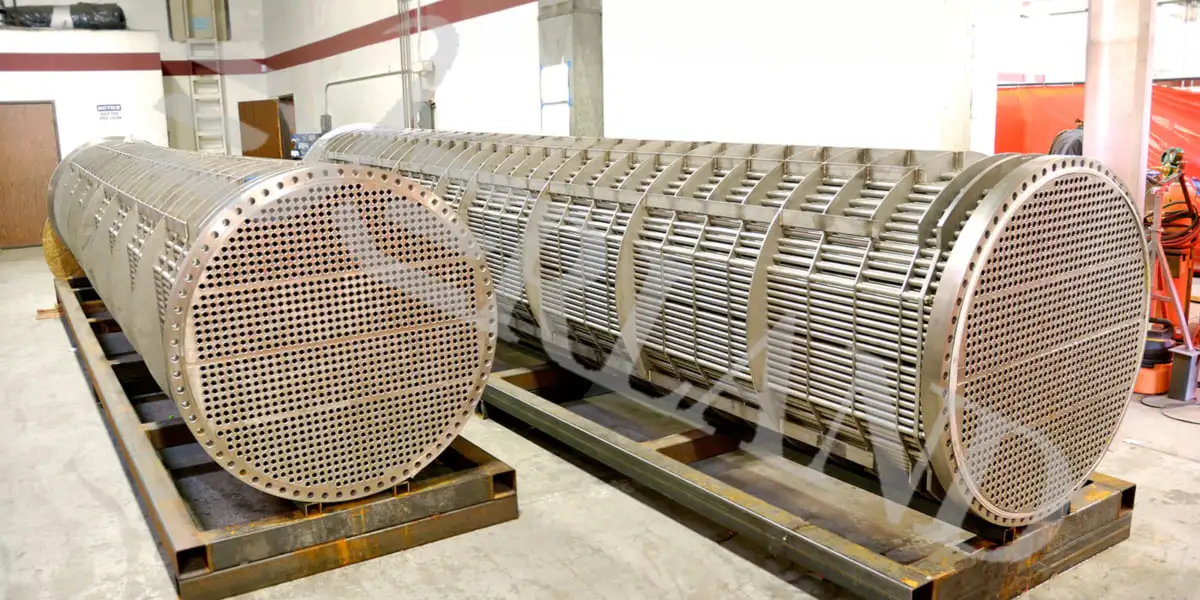

ساختار فنی مبدل حرارتی برنجی اکسرژی

یکی از دلایل محبوبیت این تجهیزات، طراحی مهندسی و ساختار مقاوم آن‌ها است.

لوله‌های انتقال حرارت

اصلی‌ترین بخش مبدل را لوله‌ها تشکیل می‌دهند. سیال گرم یا سرد در داخل این لوله‌ها حرکت می‌کند و فرآیند انتقال حرارت صورت می‌گیرد.

ویژگی‌های مهم لوله‌ها:

• سطح انتقال حرارت بالا

• مقاومت در برابر فشار

• حداقل افت انرژی

• مقاومت در برابر خوردگی

پوسته مبدل

پوسته وظیفه محافظت از اجزای داخلی و هدایت جریان سیال را بر عهده دارد.

یک پوسته استاندارد باید:

• در برابر فشار مقاوم باشد.

• نشتی نداشته باشد.

• تحمل شوک حرارتی را داشته باشد.

• خوردگی کمی داشته باشد.

کلکتورها

کلکتورها نقش توزیع یکنواخت جریان را ایفا می‌کنند.

مزایای کلکتور مناسب:

• افزایش راندمان انتقال حرارت

• کاهش افت فشار

• توزیع متعادل جریان

اتصالات

اتصالات در مبدل حرارتی برنجی اکسرژی باید در برابر:

• فشار

• لرزش

• تغییرات دمایی

مقاومت کافی داشته باشند.

نحوه عملکرد مبدل حرارتی برنجی اکسرژی

عملکرد این مبدل بر پایه انتقال انرژی از یک سیال گرم به یک سیال سرد است.

به عنوان مثال:

• آب داغ موتورخانه وارد مبدل می‌شود.

• آب مصرفی در مسیر دیگر حرکت می‌کند.

• بدون اختلاط دو سیال، گرما منتقل می‌شود.

• سیال خروجی به دمای مورد نیاز می‌رسد.

این فرآیند باعث می‌شود مصرف انرژی کاهش یافته و راندمان سیستم افزایش پیدا کند.همین مکانیزم انتقال حرارت، مبنای عملکرد اواپراتور چیلر نیز محسوب می‌شود؛ با این تفاوت که در اواپراتور، مبرد با جذب گرمای سیال، فرآیند سرمایش را انجام می‌دهد. به همین دلیل، طراحی صحیح مسیر جریان سیالات و افزایش راندمان انتقال حرارت، در هر دو تجهیز نقش تعیین‌کننده‌ای در عملکرد و بهره‌وری سیستم دارد.

چرا مبدل حرارتی برنجی اکسرژی در صنایع محبوب شده است؟

امروزه بسیاری از صنایع به دنبال تجهیزاتی هستند که علاوه بر عملکرد فنی مناسب، هزینه‌های عملیاتی را نیز کاهش دهند.

مبدل حرارتی برنجی اکسرژی دقیقاً چنین ویژگی‌هایی دارد.

راندمان حرارتی بالا

طراحی بهینه سطوح انتقال حرارت باعث می‌شود بیشترین مقدار انرژی بین سیالات منتقل شود.

کاهش مصرف انرژی

کاهش اتلاف حرارتی به معنای مصرف کمتر سوخت و برق است.

این موضوع در پروژه‌های بزرگ صنعتی اهمیت ویژه‌ای دارد.

مقاومت در برابر خوردگی

برنج در بسیاری از شرایط محیطی مقاومت قابل قبولی در برابر خوردگی دارد.

این ویژگی باعث افزایش عمر مفید تجهیز می‌شود.

نگهداری آسان

ساختار ساده و دسترسی مناسب به قطعات باعث می‌شود عملیات سرویس و تعمیرات با هزینه کمتری انجام شود.

صرفه اقتصادی

اگرچه هزینه اولیه ممکن است کمی بیشتر از برخی نمونه‌های معمولی باشد، اما در بلندمدت کاهش هزینه تعمیرات و مصرف انرژی این اختلاف را جبران می‌کند.

ضریب انتقال حرارت در مبدل حرارتی برنجی اکسرژی

یکی از مهم‌ترین پارامترهای طراحی و انتخاب مبدل، ضریب انتقال حرارت است.

نام فرمول:
ضریب کلی انتقال حرارت

U = Q / (A × ΔT)

تعریف پارامترها:

• U = ضریب انتقال حرارت

• Q = نرخ انتقال حرارت

• A = سطح انتقال حرارت

• ΔT = اختلاف دمای مؤثر

هرچه مقدار U بیشتر باشد، عملکرد حرارتی مبدل بهتر خواهد بود.

نرخ انتقال حرارت

نام فرمول:
نرخ انتقال حرارت

Q = m × Cp × ΔT

تعریف پارامترها:

• Q = انرژی انتقال یافته

• m = دبی جرمی سیال

• Cp = گرمای ویژه سیال

• ΔT = اختلاف دما

این فرمول در طراحی اولیه مبدل‌ها کاربرد گسترده‌ای دارد.

بازده حرارتی مبدل

نام فرمول:
بازده حرارتی

η = Qout / Qin

تعریف پارامترها:

• η = راندمان حرارتی

• Qout = انرژی خروجی

• Qin = انرژی ورودی

هرچه مقدار راندمان به عدد ۱ نزدیک‌تر باشد، مبدل عملکرد بهتری دارد.

عوامل مؤثر بر عملکرد مبدل حرارتی برنجی اکسرژی

عملکرد واقعی یک مبدل تنها به طراحی آن وابسته نیست.

عوامل متعددی بر راندمان آن تأثیر می‌گذارند.

کیفیت سیال

وجود ذرات معلق و ناخالصی‌ها می‌تواند باعث کاهش انتقال حرارت شود.

رسوب‌گذاری

رسوبات به عنوان یک لایه عایق عمل کرده و راندمان سیستم را کاهش می‌دهند.

دبی جریان

افزایش یا کاهش بیش از حد دبی می‌تواند بر انتقال حرارت اثر منفی بگذارد.

اختلاف دما

هرچه اختلاف دمای دو سیال بیشتر باشد، انتقال حرارت سریع‌تر انجام می‌شود.

جنس آلیاژ

کیفیت آلیاژ برنج تأثیر مستقیمی بر مقاومت خوردگی و عملکرد حرارتی دارد.

جدول مقایسه مبدل حرارتی برنجی با سایر مبدل‌ها

مبدل حرارتی برنجی اکسرژی را می‌توان یکی از گزینه‌های قابل اعتماد در حوزه انتقال حرارت صنعتی و تأسیساتی دانست. استفاده از آلیاژ برنج، طراحی مهندسی‌شده، مقاومت مناسب در برابر خوردگی، راندمان حرارتی مطلوب و هزینه نگهداری پایین باعث شده است این تجهیزات در طیف گسترده‌ای از صنایع مورد استفاده قرار گیرند.

از دیدگاه مهندسی، مهم‌ترین مزیت این مبدل‌ها کاهش اتلاف انرژی و افزایش بهره‌وری سیستم است؛ موضوعی که در شرایط کنونی صنعت و افزایش هزینه‌های انرژی اهمیت بسیار زیادی دارد. انتخاب صحیح ظرفیت، جنس، فشار کاری و شرایط بهره‌برداری می‌تواند عمر مفید تجهیز را به شکل چشمگیری افزایش دهد و بازگشت سرمایه مناسبی برای مجموعه ایجاد کند.

در فاز دوم، به صورت تخصصی‌تر وارد مباحث طراحی مهندسی، محاسبات ظرفیت، انتخاب سایز، تحلیل اکسرژی، بررسی افت فشار، استانداردهای ساخت و مقایسه فنی مبدل حرارتی برنجی اکسرژی با سایر تکنولوژی‌های انتقال حرارت خواهیم شد.

در کنار بررسی ویژگی های مبدل حرارتی برنجی، آشنایی با سایر انواع مبدل‌های حرارتی نیز می‌تواند به انتخاب مناسب‌تر بر اساس شرایط فرآیندی، نوع سیال، فشار کاری و نیاز انتقال حرارت کمک کند. برای مشاهده انواع مبدل حرارتی، بررسی مشخصات فنی و کاربردهای هر مدل، می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/category/heat-exchanger

طراحی مهندسی مبدل حرارتی برنجی اکسرژی؛ محاسبات ظرفیت، تحلیل عملکرد و معیارهای انتخاب صنعتی

پس از آشنایی با ساختار و مزایای مبدل حرارتی برنجی اکسرژی، مهم‌ترین سوالی که برای مهندسان، طراحان تاسیسات و کارشناسان خرید مطرح می‌شود این است که چگونه می‌توان یک مبدل مناسب را برای پروژه انتخاب کرد؟ واقعیت این است که بسیاری از مشکلات بهره‌برداری، افت راندمان، افزایش مصرف انرژی و حتی خرابی زودهنگام تجهیزات، به دلیل انتخاب اشتباه ظرفیت یا عدم توجه به پارامترهای طراحی رخ می‌دهد.

در پروژه‌های صنعتی، انتخاب مبدل حرارتی تنها بر اساس قطر اتصالات یا ظرفیت اسمی انجام نمی‌شود. پارامترهایی مانند دبی سیال، فشار کاری، دمای ورودی و خروجی، نوع سیال، افت فشار مجاز، ضریب انتقال حرارت و راندمان مورد انتظار همگی باید به‌صورت هم‌زمان بررسی شوند.

چرا طراحی صحیح مبدل حرارتی برنجی اکسرژی اهمیت دارد؟

در بسیاری از پروژه‌ها مشاهده می‌شود که کارفرما یا پیمانکار تنها بر اساس ظرفیت دیگ یا چیلر اقدام به انتخاب مبدل می‌کند. این روش اگرچه ساده به نظر می‌رسد اما در عمل می‌تواند باعث بروز مشکلات متعددی شود.

نتایج انتخاب نادرست مبدل حرارتی:

• افزایش مصرف سوخت

• کاهش راندمان سیستم

• افت فشار بیش از حد

• گرم نشدن کامل سیال مصرفی

• استهلاک زودرس پمپ‌ها

• افزایش هزینه تعمیرات

• رسوب‌گذاری سریع‌تر

این موضوع نه تنها در مبدل‌های حرارتی برنجی، بلکه در مبدل حرارتی پوسته و لوله نیز اهمیت ویژه‌ای دارد. در مبدل‌های پوسته و لوله، انتخاب صحیح سطح انتقال حرارت، تعداد لوله‌ها، آرایش جریان و افت فشار مجاز نقش مستقیمی در راندمان حرارتی و طول عمر تجهیز دارد. طراحی غیراصولی این مبدل‌ها می‌تواند موجب کاهش بازده، افزایش مصرف انرژی و بالا رفتن هزینه‌های بهره‌برداری شود.

به همین دلیل شرکت‌های معتبر سازنده مبدل حرارتی برنجی اکسرژی و مبدل حرارتی پوسته و لوله، فرآیند طراحی را بر اساس محاسبات دقیق مهندسی، شرایط واقعی پروژه، دبی سیال، دمای کاری و الزامات بهره‌برداری انجام می‌دهند تا بیشترین راندمان و کمترین اتلاف انرژی حاصل شود.

مهم‌ترین پارامترهای طراحی مبدل حرارتی برنجی اکسرژی

پیش از انتخاب هر مدل باید اطلاعات زیر مشخص شود:

محاسبه ظرفیت حرارتی مبدل حرارتی برنجی اکسرژی

اولین مرحله طراحی، محاسبه بار حرارتی مورد نیاز است.

نام فرمول:
ظرفیت انتقال حرارت

Q = m × Cp × ΔT

تعریف پارامترها:

Q = بار حرارتی (وات)

m = دبی جرمی سیال (kg/s)

Cp = گرمای ویژه سیال

ΔT = اختلاف دما

مثال کاربردی:

فرض کنید در یک کارخانه نیاز داریم 5000 کیلوگرم آب در ساعت از 20 درجه به 60 درجه سانتی‌گراد برسد.

Q = m × Cp × ΔT
Q = 5000 × 4.18 × 40

Q ≈ 836000 kJ/hr

این عدد مبنای انتخاب ظرفیت مبدل خواهد بود.

محاسبه سطح انتقال حرارت

یکی از مهم‌ترین بخش‌های طراحی مبدل حرارتی برنجی اکسرژی، تعیین سطح انتقال حرارت است.

نام فرمول:
سطح انتقال حرارت

A = Q / (U × ΔT)

تعریف پارامترها:

A = سطح انتقال حرارت

Q = بار حرارتی

U = ضریب کلی انتقال حرارت

ΔT = اختلاف دمای میانگین

هرچه سطح انتقال حرارت بیشتر باشد، توانایی مبدل برای جابه‌جایی انرژی افزایش می‌یابد.

ضریب کلی انتقال حرارت در مبدل حرارتی برنجی

ضریب انتقال حرارت یکی از شاخص‌های اصلی کیفیت عملکرد مبدل است.

نام فرمول:
ضریب کلی انتقال حرارت

U = Q / (A × ΔT)

در عمل عوامل زیر بر مقدار U تأثیر دارند:

• جنس لوله‌ها

• ضخامت جداره

• نوع جریان سیال

• سرعت جریان

• میزان رسوب

• کیفیت ساخت

مبدل‌های برنجی با طراحی مناسب معمولاً ضریب انتقال حرارت مطلوبی دارند و می‌توانند در بسیاری از کاربردها عملکردی نزدیک به نمونه‌های مسی ارائه دهند.این موضوع در مبدل حرارتی صفحه‌ای نیز اهمیت ویژه‌ای دارد. در مبدل های صفحه ای، به دلیل استفاده از صفحات نازک و ایجاد جریان آشفته کنترل‌شده، ضریب انتقال حرارت معمولاً بسیار بالا بوده و انتقال انرژی با راندمان قابل توجهی انجام می‌شود. به همین دلیل در بسیاری از پروژه‌ها، انتخاب بین مبدل حرارتی برنجی و مبدل حرارتی صفحه ای بر اساس شرایط کاری، فضای نصب، راندمان موردنیاز و هزینه‌های بهره‌برداری انجام می‌گیرد.

تحلیل اختلاف دمای لگاریتمی (LMTD)

یکی از مهم‌ترین مفاهیم طراحی مبدل‌های حرارتی، اختلاف دمای میانگین لگاریتمی است.

نام فرمول:
اختلاف دمای لگاریتمی

LMTD = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

تعریف پارامترها:

ΔT1 = اختلاف دمای ابتدا

ΔT2 = اختلاف دمای انتها

LMTD = اختلاف دمای مؤثر

این پارامتر تعیین می‌کند چه میزان انتقال حرارت واقعی در طول مبدل اتفاق می‌افتد.

تحلیل اکسرژی در مبدل حرارتی برنجی اکسرژی

یکی از مهم ترین دلایل استفاده از عبارت اکسرژی در این نوع مبدل‌ها، تمرکز بر کاهش اتلاف انرژی مفید است.

در تحلیل انرژی تنها مقدار انرژی بررسی می‌شود.

اما در تحلیل اکسرژی کیفیت انرژی نیز اهمیت دارد.

برای مثال:

دو سیستم ممکن است انرژی یکسانی مصرف کنند اما سیستمی که اتلاف اکسرژی کمتری دارد، بهره‌وری بالاتری خواهد داشت.یکی از مهم‌ترین دلایل استفاده از مفهوم اکسرژی در این نوع مبدل‌ها، تمرکز بر کاهش اتلاف انرژی مفید و افزایش راندمان واقعی سیستم است. در تحلیل انرژی تنها مقدار انرژی بررسی می‌شود، اما در تحلیل اکسرژی، کیفیت انرژی و میزان قابلیت انجام کار نیز مورد ارزیابی قرار می‌گیرد. به همین دلیل، ممکن است دو سیستم انرژی یکسانی مصرف کنند، اما سیستمی که اتلاف اکسرژی کمتری دارد، عملکرد بهینه‌تری ارائه دهد. این رویکرد در طراحی تجهیزات انتقال حرارت پیشرفته، از جمله مبدل حرارتی صفحه ای بریز، نیز به‌کار گرفته می‌شود تا ضمن افزایش ضریب انتقال حرارت، مصرف انرژی و افت‌های ترمودینامیکی به حداقل برسد.

عوامل تخریب اکسرژی

مهم‌ترین عوامل کاهش راندمان اکسرژی عبارت‌اند از:

• افت فشار زیاد

• رسوب داخلی

• اختلاف دمای نامناسب

• طراحی ضعیف مسیر جریان

• توزیع غیریکسان سیال

هرچه این عوامل کمتر باشند، راندمان واقعی مبدل افزایش پیدا می‌کند.

افت فشار در مبدل حرارتی برنجی اکسرژی

افت فشار یکی از پارامترهای مهم در طراحی است.

بسیاری از افراد فقط ظرفیت حرارتی را بررسی می‌کنند در حالی که افت فشار نیز می‌تواند هزینه بهره‌برداری را افزایش دهد.

نام فرمول:
افت فشار

ΔP = f × (L/D) × (ρV²/2)

تعریف پارامترها:

ΔP = افت فشار

f = ضریب اصطکاک

L = طول مسیر

D = قطر لوله

ρ = چگالی سیال

V = سرعت سیال

افزایش افت فشار باعث می‌شود:

• مصرف برق پمپ بیشتر شود.

• استهلاک تجهیزات افزایش یابد.

• راندمان کلی سیستم کاهش پیدا کند.

انتخاب جنس مبدل حرارتی برنجی اکسرژی

یکی از عوامل مهم در طول عمر تجهیز، انتخاب آلیاژ مناسب است.

در بسیاری از پروژه‌ها برنج بهترین تعادل را میان قیمت و عملکرد ایجاد می‌کند.

انتخاب ظرفیت مبدل حرارتی برنجی برای موتورخانه

یکی از متداول‌ترین کاربردهای این تجهیزات در موتورخانه‌ها است.

راهنمای تقریبی انتخاب:

توجه داشته باشید این اعداد صرفاً راهنمای اولیه هستند و جایگزین محاسبات مهندسی نمی‌شوند.

استانداردهای مهم در ساخت مبدل حرارتی برنجی اکسرژی

در پروژه‌های صنعتی معتبر، تجهیزات معمولاً بر اساس استانداردهای بین‌المللی تولید می‌شوند.

مهم‌ترین استانداردها:

• ASME

• TEMA

• ASTM

• ISO 9001

• PED

• EN 13445

استفاده از این استانداردها تضمین می‌کند که مبدل از نظر ایمنی، کیفیت و عملکرد در سطح قابل قبولی قرار دارد.

بیشتر بخوانید: تحلیل ترموهیدرولیکی مبدل حرارتی دو لوله ای و نقش آن در افزایش راندمان فرآیندهای صنعتی

اشتباهات رایج در خرید مبدل حرارتی برنجی اکسرژی

بسیاری از هزینه‌های اضافی پروژه ناشی از اشتباهات مرحله خرید است.

رایج‌ترین خطاها:

• انتخاب صرفاً بر اساس قیمت

• بی‌توجهی به افت فشار

• عدم بررسی کیفیت آلیاژ

• انتخاب ظرفیت کمتر از نیاز

• نادیده گرفتن شرایط بهره‌برداری

• توجه نکردن به کیفیت جوشکاری

• عدم بررسی خدمات پس از فروش

چک‌لیست مهندسی انتخاب مبدل حرارتی برنجی اکسرژی

پیش از خرید حتماً موارد زیر بررسی شوند:

✓ دمای ورودی و خروجی

✓ نوع سیال

✓ فشار طراحی

✓ ظرفیت حرارتی

✓ افت فشار مجاز

✓ جنس قطعات

✓ استاندارد ساخت

✓ شرایط نصب

✓ امکان سرویس و تعمیرات

✓ گارانتی و خدمات فنی

کاربردهای صنعتی مبدل حرارتی برنجی اکسرژی، مقایسه فنی با سایر مبدل‌ها و راهنمای خرید تخصصی

در بسیاری از پروژه‌های صنعتی، زمانی که بحث انتقال حرارت، کاهش مصرف انرژی و افزایش راندمان تجهیزات مطرح می‌شود، انتخاب مبدل حرارتی مناسب به یکی از مهم‌ترین تصمیمات مهندسی تبدیل می‌شود. اگرچه در بازار انواع مختلفی از مبدل‌های حرارتی شامل مبدل‌های صفحه‌ای، پوسته و لوله، استیل، مسی و چدنی وجود دارد، اما مبدل حرارتی برنجی اکسرژی به دلیل ترکیب مناسب راندمان حرارتی، مقاومت مکانیکی، طول عمر بالا و هزینه نگهداری اقتصادی توانسته جایگاه ویژه‌ای در بسیاری از صنایع پیدا کند.

نکته‌ای که بسیاری از خریداران صنعتی به آن توجه نمی‌کنند این است که بهترین مبدل حرارتی الزاماً گران‌ترین مدل موجود در بازار نیست. بهترین انتخاب، تجهیزی است که بتواند با کمترین هزینه بهره‌برداری، بیشترین میزان انتقال انرژی را در شرایط واقعی پروژه فراهم کند.در کنار مبدل‌های برنجی، خرید مبدل حرارتی لوله مارپیچ نیز در برخی کاربردهای صنعتی به دلیل طراحی خاص و سطح انتقال حرارت بالا مورد توجه قرار گرفته است. ساختار مارپیچی این مبدل‌ها موجب افزایش زمان تماس سیال، بهبود راندمان انتقال حرارت و کاهش فضای مورد نیاز برای نصب می‌شود. به همین دلیل در صنایع مختلف از جمله صنایع غذایی، شیمیایی، نفت و گاز و تأسیسات صنعتی از این نوع مبدل استفاده می‌شود.

چرا صنایع مختلف به سمت مبدل حرارتی برنجی اکسرژی حرکت کرده‌اند؟

در سال‌های اخیر هزینه انرژی در بسیاری از صنایع به یکی از مهم‌ترین هزینه‌های عملیاتی تبدیل شده است. از طرفی افزایش توقف خطوط تولید به دلیل خرابی تجهیزات انتقال حرارت می‌تواند زیان‌های مالی قابل توجهی ایجاد کند.

به همین دلیل مدیران فنی و مهندسان انرژی به دنبال تجهیزاتی هستند که:

• راندمان بالا داشته باشند.

• قابلیت اطمینان مناسبی ارائه دهند.

• هزینه نگهداری پایینی داشته باشند.

• در برابر خوردگی مقاوم باشند.

• عمر کاری طولانی داشته باشند.

مبدل حرارتی برنجی اکسرژی دقیقاً با همین رویکرد طراحی شده است.

کاربرد مبدل حرارتی برنجی اکسرژی در موتورخانه‌های مرکزی

یکی از رایج‌ترین حوزه‌های استفاده از این تجهیزات، موتورخانه‌های مرکزی ساختمان‌های مسکونی، تجاری و اداری است.

در این سیستم‌ها مبدل وظیفه انتقال انرژی از آب گرم دیگ به آب مصرفی را بر عهده دارد.

مزایای استفاده در موتورخانه:

• تامین سریع آب گرم مصرفی

• کاهش مصرف سوخت دیگ

• افزایش راندمان کل سیستم

• کاهش هزینه تعمیرات

• جلوگیری از اختلاط سیالات

در ساختمان‌های بزرگ که مصرف آب گرم متغیر است، انتخاب صحیح مبدل حرارتی برنجی اکسرژی می‌تواند تأثیر قابل توجهی بر کاهش هزینه‌های سالانه داشته باشد.در ساختمان‌های بزرگ که میزان مصرف آب گرم به‌صورت مداوم تغییر می‌کند، انتخاب ظرفیت و مدل مناسب مبدل اهمیت زیادی دارد. به همین دلیل، هنگام خرید مبدل حرارتی چند لوله ای باید عواملی مانند ظرفیت حرارتی، فشار کاری، جنس بدنه و کیفیت ساخت را به‌دقت بررسی کرد تا علاوه بر افزایش راندمان موتورخانه، هزینه‌های بهره‌برداری و نگهداری نیز در بلندمدت کاهش یابد.

کاربرد در صنایع غذایی

صنایع غذایی یکی از حساس ترین حوزه های استفاده از تجهیزات انتقال حرارت محسوب می‌شود.

در این صنایع کنترل دقیق دما اهمیت بسیار زیادی دارد.

مهم‌ترین کاربردها:

• پاستوریزاسیون شیر

• تولید لبنیات

• فرآوری آبمیوه

• تولید کنسانتره

• گرم کردن آب فرآیندی

• سیستم های شستشوی صنعتی

در این صنایع، ثبات عملکرد و جلوگیری از افت راندمان اهمیت ویژه‌ای دارد.

استفاده در صنایع شیمیایی

صنایع شیمیایی همواره با سیالاتی سروکار دارند که ممکن است خورنده یا دارای دمای بالا باشند.

در این شرایط مبدل حرارتی برنجی اکسرژی می‌تواند در موارد زیر مورد استفاده قرار گیرد:

• خنک‌کاری مواد شیمیایی

• بازیابی انرژی

• گرم کردن سیالات فرآیندی

• پیش‌گرمایش خطوط تولید

• سیستم‌های تبادل حرارت جانبی

البته انتخاب نهایی باید براساس ماهیت شیمیایی سیال انجام شود.

در برخی فرایندهای شیمیایی که با سیالات دارای ذرات معلق، لجن، سیالات ویسکوز یا جریان‌های مستعد رسوب‌گذاری سروکار دارند، مبدل حرارتی اسپیرال نیز یکی از گزینه‌های پرکاربرد محسوب می‌شود. طراحی کانال‌های مارپیچی در این نوع مبدل باعث بهبود جریان سیال، کاهش احتمال گرفتگی و افزایش راندمان انتقال حرارت می‌شود. به همین دلیل هنگام خرید مبدل حرارتی اسپیرال، لازم است عواملی مانند نوع سیال، ظرفیت حرارتی مورد نیاز، فشار کاری، جنس صفحات و شرایط بهره‌برداری به‌دقت بررسی شوند تا مناسب‌ترین گزینه برای فرایند انتخاب شود.

کاربرد در صنایع نفت، گاز و پتروشیمی

در پروژه‌های نفت و گاز، راندمان انرژی و قابلیت اطمینان تجهیزات اهمیت بسیار زیادی دارد.

برخی کاربردها عبارت‌اند از:

• سیستم‌های بازیافت حرارت

• خنک‌کاری تجهیزات

• گرمایش سیالات فرآیندی

• پیش‌گرم‌کن خطوط انتقال

• واحدهای جانبی پالایشگاهی

هر درصد افزایش راندمان در این صنایع می‌تواند صرفه‌جویی قابل توجهی در هزینه‌های عملیاتی ایجاد کند.

بیشتر بخوانید: راهنمای جامع مبدل حرارتی بیمارستانی: انواع، مزایا، کاربردها و نکات فنی

کاربرد مبدل حرارتی برنجی اکسرژی در صنایع دریایی

یکی از محیط‌های چالش‌برانگیز برای تجهیزات صنعتی، محیط‌های دریایی است.

وجود رطوبت بالا و آب شور می‌تواند باعث خوردگی سریع بسیاری از فلزات شود.

در صورت استفاده از آلیاژ مناسب، مبدل‌های برنجی عملکرد مطلوبی در تجهیزات زیر دارند:

• سامانه‌های خنک‌کننده کشتی

• تجهیزات بندری

• تأسیسات ساحلی

• واحدهای آب‌شیرین‌کن

نقش مبدل حرارتی برنجی اکسرژی در بهینه‌سازی مصرف انرژی

یکی از مهم‌ترین دلایل استفاده از این مبدل‌ها کاهش مصرف انرژی است.

در بسیاری از کارخانه‌ها بخش بزرگی از انرژی تولید شده به دلیل انتقال حرارت نامناسب از بین می‌رود.

راهکارهای کاهش مصرف انرژی:

• انتخاب ظرفیت صحیح

• کاهش افت فشار

• جلوگیری از رسوب

• سرویس دوره‌ای

• استفاده از طراحی اکسرژی محور

مقایسه مبدل حرارتی برنجی اکسرژی با مبدل صفحه‌ای

یکی از سوالات پرتکرار کارفرمایان این است که مبدل صفحه‌ای بهتر است یا مبدل برنجی؟

پاسخ به شرایط پروژه بستگی دارد.

در پروژه‌هایی که رسوب‌گذاری زیاد است، مبدل برنجی معمولاً انتخاب مطمئن‌تری محسوب می‌شود.

بیشتر بخوانید: چگونه بهترین مبدل حرارتی موتورخانه را انتخاب کنیم؟ راهنمای تخصصی و کاربردی

مقایسه مبدل حرارتی برنجی اکسرژی با مبدل پوسته و لوله

مبدل‌های پوسته و لوله یکی از قدیمی‌ترین فناوری‌های انتقال حرارت هستند.

مقایسه فنی:

تحلیل اقتصادی مبدل حرارتی برنجی اکسرژی

یکی از موضوعاتی که مدیران مالی و کارفرمایان به آن توجه ویژه دارند، بازگشت سرمایه است.

در بسیاری از موارد قیمت خرید تنها بخش کوچکی از هزینه واقعی تجهیز را تشکیل می‌دهد.

هزینه‌های واقعی شامل:

• خرید اولیه

• نصب

• مصرف انرژی

• تعمیرات

• توقف تولید

• تعویض قطعات

در بسیاری از پروژه‌ها مشاهده شده که مبدل‌های باکیفیت‌تر طی ۲ تا ۴ سال هزینه اولیه خود را از طریق کاهش مصرف انرژی جبران می‌کنند.در سیستم‌های تهویه مطبوع و به‌ویژه هواسازها، عملکرد مبدل حرارتی تأثیر مستقیمی بر راندمان انتقال حرارت و میزان مصرف انرژی دارد. استفاده از مبدل حرارتی برنجی اکسرژی به دلیل ضریب انتقال حرارت مناسب، مقاومت بالا در برابر خوردگی و افت عملکرد کمتر در طول زمان، می‌تواند هزینه‌های بهره‌برداری را به شکل محسوسی کاهش دهد.

محاسبه راندمان اقتصادی پروژه

برای بررسی توجیه اقتصادی می‌توان از رابطه زیر استفاده کرد:

نام فرمول:
دوره بازگشت سرمایه

Payback Period = Initial Cost / Annual Savings

تعریف پارامترها:

Initial Cost = هزینه سرمایه‌گذاری

Annual Savings = صرفه‌جویی سالانه

مثال:

اگر یک مبدل حرارتی برنجی اکسرژی باعث صرفه‌جویی سالانه 300 میلیون تومان شود و هزینه خرید آن 900 میلیون تومان باشد:

Payback Period = 900 / 300

Payback Period = 3 Years

دوره بازگشت سرمایه برابر با 3 سال خواهد بود.

چه عواملی روی قیمت مبدل حرارتی برنجی اکسرژی تأثیر دارند؟

بسیاری از خریداران تصور می‌کنند تنها ظرفیت دستگاه بر قیمت تأثیر دارد.

درحالی‌که عوامل زیر نیز نقش مهمی دارند:

• کیفیت آلیاژ برنج

• ضخامت لوله‌ها

• فشار طراحی

• استاندارد ساخت

• ظرفیت حرارتی

• نوع اتصالات

• برند سازنده

• تست‌های کنترل کیفیت

هنگام خرید مبدل حرارتی برنجی اکسرژی چه سوالاتی باید از فروشنده بپرسید؟

بسیاری از خریداران حرفه‌ای قبل از خرید این سوالات را مطرح می‌کنند:

1. فشار طراحی تجهیز چقدر است؟

2. ظرفیت واقعی انتقال حرارت چقدر است؟

3. تست هیدرواستاتیک انجام شده است؟

4. جنس دقیق آلیاژ چیست؟

5. افت فشار در شرایط نامی چقدر است؟

6. استاندارد ساخت کدام است؟

7. خدمات پس از فروش چگونه است؟

8. قطعات یدکی در دسترس هستند؟

9. گارانتی شامل چه مواردی می‌شود؟

10. راندمان واقعی تجهیز چقدر است؟

اشتباهات رایج کارفرمایان در خرید مبدل حرارتی برنجی

تجربه پروژه‌های صنعتی نشان می‌دهد برخی خطاها به‌طور مداوم تکرار می‌شوند.

مهم‌ترین اشتباهات:

انتخاب بر اساس ارزان‌ترین قیمت

ارزان‌ترین تجهیز معمولاً کمترین هزینه نهایی را ایجاد نمی‌کند.

عدم توجه به کیفیت آلیاژ

کیفیت پایین آلیاژ می‌تواند عمر تجهیز را به شدت کاهش دهد.

نادیده گرفتن شرایط واقعی بهره‌برداری

بسیاری از تجهیزات در شرایط آزمایشگاهی عملکرد خوبی دارند اما در شرایط واقعی پروژه با مشکل مواجه می‌شوند.

عدم محاسبه افت فشار

افت فشار زیاد می‌تواند هزینه برق پمپ‌ها را به شکل قابل توجهی افزایش دهد.

انتخاب ظرفیت کمتر از نیاز

این موضوع باعث کاهش راندمان و استهلاک زودرس تجهیز خواهد شد.

بیشتر بخوانید: محدوده های دمایی عملکرد مبدل حرارتی صفحه ای بریز و جوشی در کاربردهای صنعتی

نشانه‌های یک مبدل حرارتی برنجی اکسرژی باکیفیت

پیش از خرید این موارد را بررسی کنید:

✓ کیفیت ماشین‌کاری قطعات

✓ یکنواختی اتصالات

✓ کیفیت جوشکاری

✓ ارائه شناسنامه فنی

✓ وجود استانداردهای معتبر

✓ گزارش تست فشار

✓ خدمات فنی قابل استناد

✓ سابقه پروژه‌های اجرا شده

آینده مبدل‌های حرارتی برنجی در صنعت

با افزایش هزینه انرژی، قوانین سخت‌گیرانه بهره‌وری و نیاز صنایع به کاهش مصرف سوخت، انتظار می‌رود استفاده از مبدل‌های حرارتی با راندمان بالا در سال‌های آینده رشد بیشتری داشته باشد.

تولیدکنندگان نیز به سمت:

• طراحی‌های کم‌افت فشار

• افزایش راندمان انتقال حرارت

• کاهش تخریب اکسرژی

• بهبود مقاومت خوردگی

• افزایش عمر کاری

حرکت خواهند کرد.

تعهد به کیفیت

کیفیت برای ما یک شعار نیست، بلکه یک تعهد است. تمامی محصولات ما مطابق با استانداردهای جهانی تولید و تست می‌شوند تا شما بتوانید با اطمینان کامل از آن‌ها استفاده کنید. در کنار مبدل‌های برنجی، استفاده از مبدل حرارتی صفحه ای Brazed (لحیمی) نیز در بسیاری از صنایع رو به افزایش است. این مبدل‌ها به دلیل ابعاد فشرده، راندمان حرارتی بالا، عدم نیاز به واشر و قابلیت کارکرد در فشارها و دماهای مختلف، به یکی از گزینه‌های محبوب در سیستم‌های سرمایش، گرمایش، تهویه مطبوع و فرایندهای صنعتی تبدیل شده‌اند. پیش‌بینی می‌شود با تمرکز بیشتر صنایع بر بهینه‌سازی مصرف انرژی، سهم مبدل‌های صفحه‌ای Brazed در بازار جهانی مبدل‌های حرارتی بیش از پیش افزایش یابد.

پشتیبانی و خدمات پس از فروش

ما در کنار شما هستیم؛ از زمان خرید تا مراحل نصب و استفاده. تیم پشتیبانی ما آماده پاسخگویی به تمامی سوالات و نیازهای شماست.

پرسش های متداول مشتریان درباره ی مبدل حرارتی برنجی FAQ

مبدل حرارتی برنجی اکسرژی، نه تنها یک محصول، بلکه راه‌حلی جامع برای بهبود عملکرد و کاهش هزینه‌های شماست. اگر به دنبال کیفیت، قیمت مناسب و پشتیبانی عالی هستید، همین امروز با ما تماس بگیرید و گامی به سوی آینده‌ای سبزتر و کارآمدتر بردارید.

همین حالا اقدام کنید! با تیم فروش اکسرلند تماس بگیرید یا به وبسایت ما مراجعه کنید تا اولین گام را به سوی بهره‌وری بیشتر بردارید.
