راهکارهای طراحی و ساخت مبدل حرارتی در موتورخانه ها

نقش مبدل حرارتی در موتورخانه‌ها

مبدل حرارتی در موتورخانه‌ها (Mechanical Room Heat Exchanger) یکی از تجهیزات کلیدی در سیستم‌های تأمین گرمایش و سرمایش ساختمان‌های بزرگ، بیمارستان‌ها، هتل‌ها و صنایع است. وظیفه اصلی این تجهیز، انتقال انرژی حرارتی بین دو سیال بدون اختلاط مستقیم آن‌ها است.در سیستم‌های تأسیساتی مدرن، نقش مبدل حرارتی در موتورخانه‌ها به‌عنوان یکی از اجزای کلیدی انتقال انرژی حرارتی بسیار حیاتی است و عملکرد صحیح آن تأثیر مستقیم بر راندمان کل سیستم دارد.

در طراحی سیستم‌های تأسیساتی مدرن، انتخاب صحیح و طراحی اصولی مبدل حرارتی موتورخانه تأثیر مستقیم بر:

• راندمان کل سیستم HVAC
• مصرف انرژی پمپ‌ها و بویلرها
• پایداری دمایی ساختمان
• هزینه بهره‌برداری (OPEX)

دارد.

در واقع، اگر مبدل حرارتی به‌درستی طراحی نشود، حتی بهترین بویلر یا چیلر نیز نمی‌تواند راندمان واقعی خود را ارائه دهد.

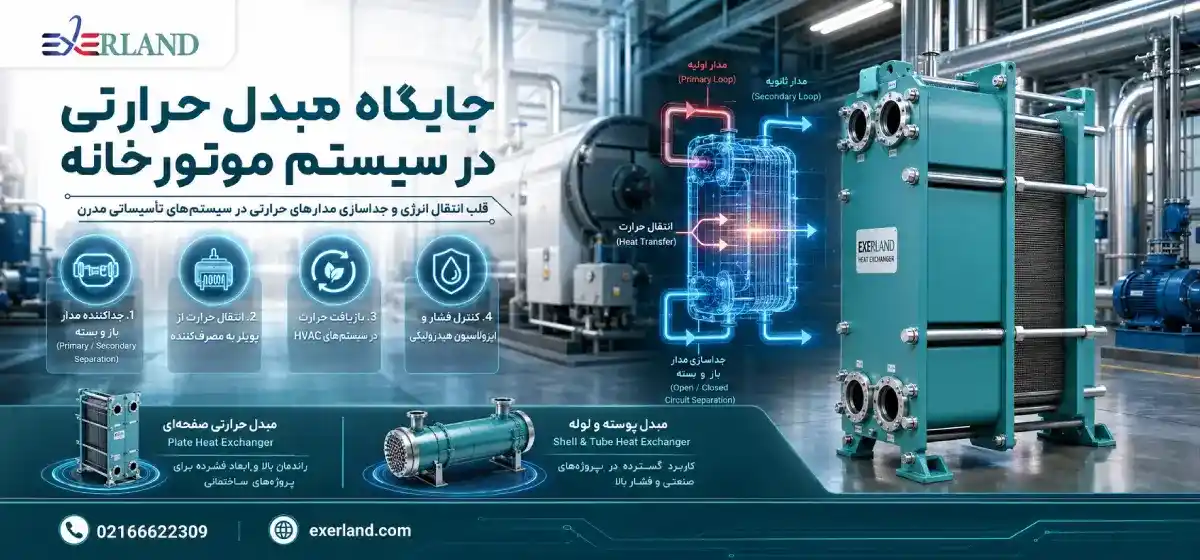

جایگاه مبدل حرارتی در سیستم موتورخانه

در یک موتورخانه استاندارد، مبدل حرارتی معمولاً در یکی از نقش‌های زیر استفاده می‌شود:

• جداکننده مدار باز و بسته (Primary/Secondary Loop Separation)
• انتقال حرارت از بویلر به مدار مصرف‌کننده
• بازیافت حرارت در سیستم‌های HVAC
• کنترل فشار و ایزولاسیون هیدرولیکی

در سیستم‌های مدرن، استفاده از مبدل حرارتی صفحه‌ای (Plate Heat Exchanger) به دلیل راندمان بالا و ابعاد کوچک، بسیار رایج شده است. اما در پروژه‌های صنعتی یا فشار بالا، مبدل پوسته و لوله (Shell & Tube) همچنان کاربرد دارد.

انواع مبدل حرارتی در موتورخانه‌ها

به طور کلی، سه نوع اصلی مبدل در موتورخانه‌ها استفاده می‌شود:

1. مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)

• راندمان حرارتی بالا
• سطح انتقال حرارت زیاد
• ابعاد کوچک
• مناسب سیستم‌های ساختمانی

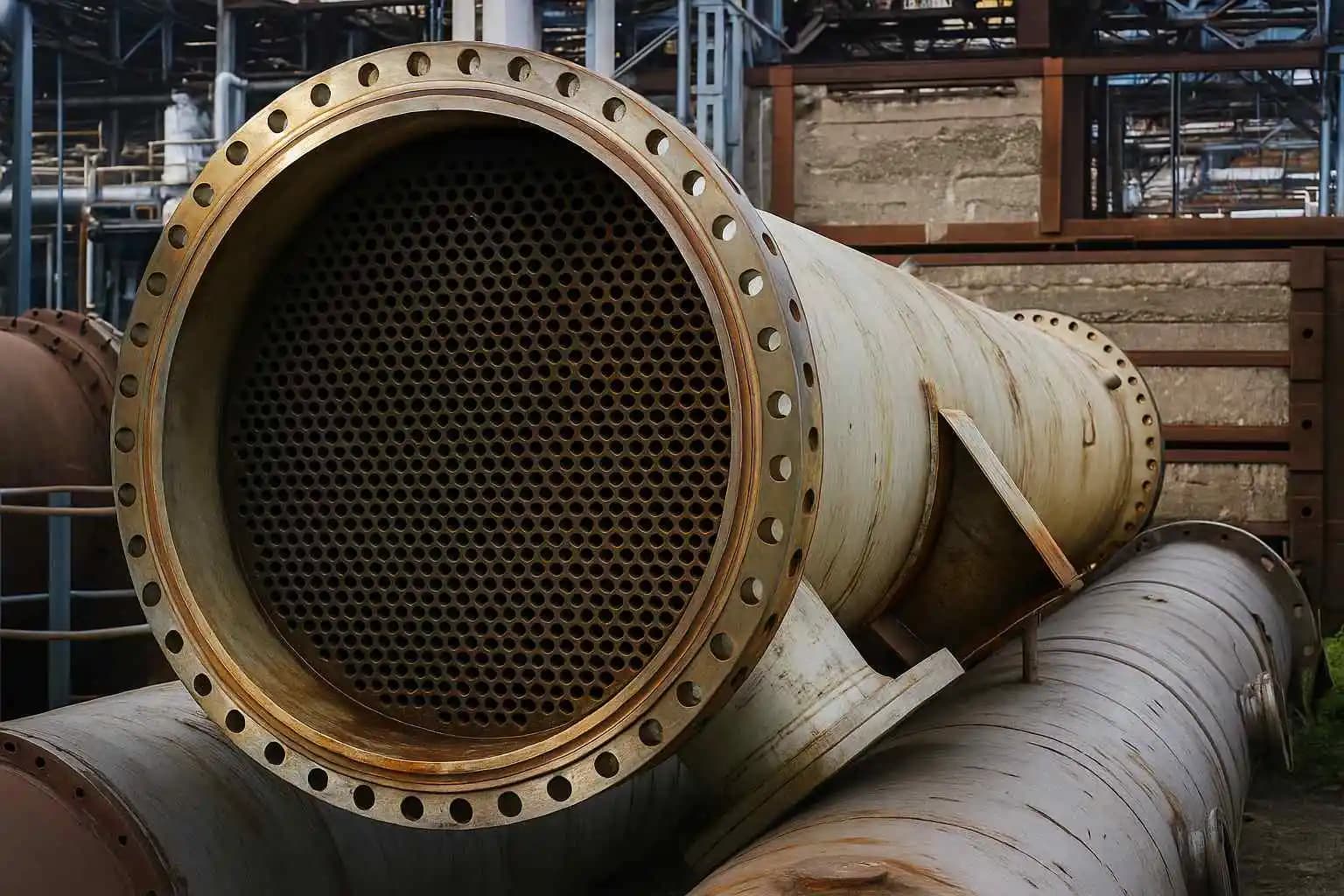

2. مبدل پوسته و لوله (Shell & Tube)

• مناسب فشار و دمای بالا
• مقاوم در برابر آلودگی
• تعمیرپذیری آسان‌تر

3. مبدل بریز و جوشی (Brazed/Welded Plate)

• بدون نشتی
• مناسب فضاهای محدود
• مناسب سیستم‌های بسته

جدول مقایسه انواع مبدل حرارتی موتورخانه

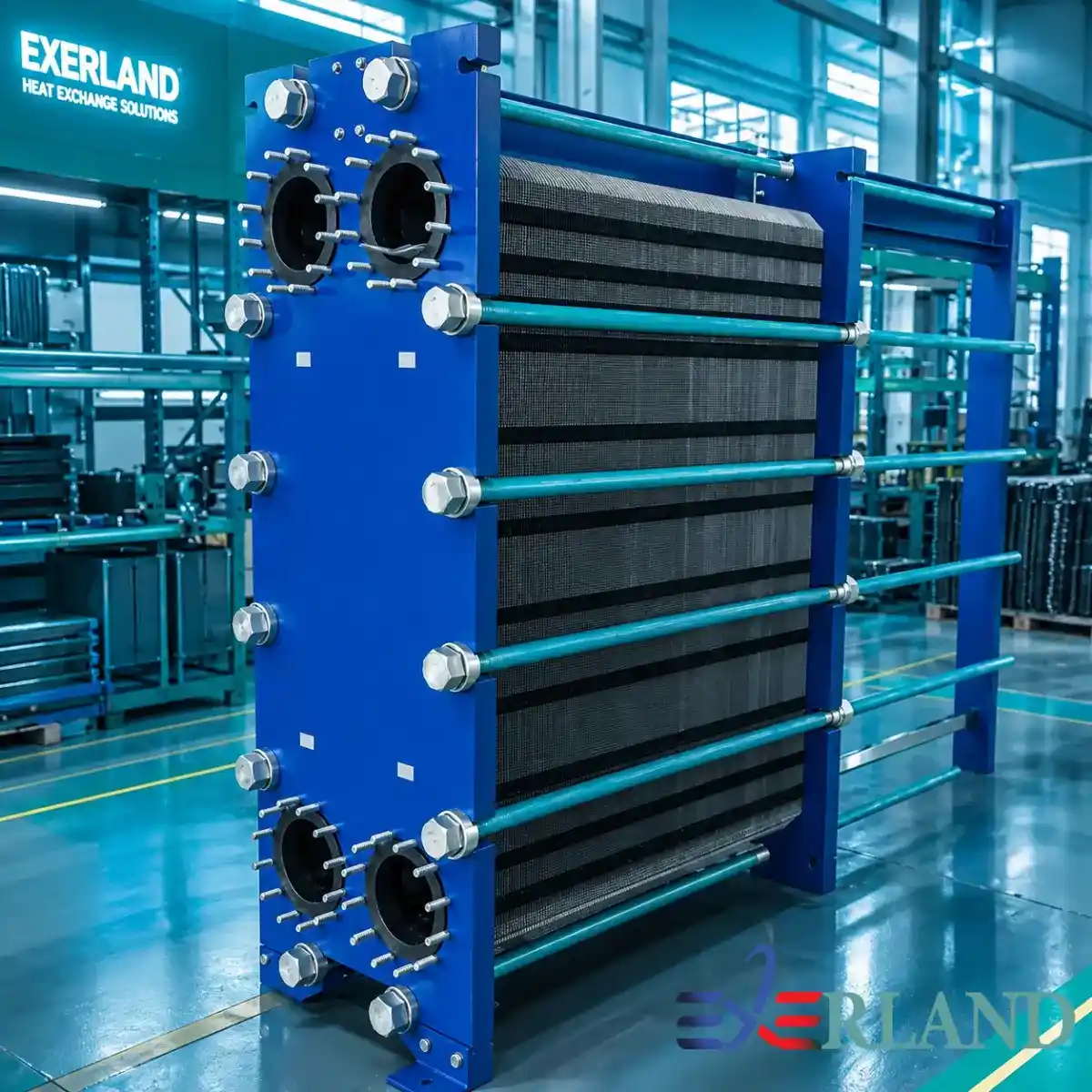

اصول طراحی مبدل حرارتی در موتورخانه

طراحی مبدل حرارتی یک فرآیند صرفاً انتخاب تجهیز نیست، بلکه یک مسئله کاملاً ترموهیدرولیکی است. در موتورخانه‌هایی که نیاز به طراحی با ساختار چرخشی و انتقال حرارت یکنواخت دارند، مبدل حرارتی دوار به دلیل ویژگی‌های مکانیکی خاص خود، عملکرد پایدارتری در شرایط بار متغیر ارائه می‌دهد.

مهم‌ترین پارامترهای طراحی عبارتند از:

• بار حرارتی (Heat Load)
• اختلاف دمای ورودی و خروجی
• نوع سیال (آب، گلیکول، بخار)
• دبی جرمی (Mass Flow Rate)
• افت فشار مجاز
• شرایط رسوب‌گذاری (Fouling Factor)



معادله اصلی طراحی مبدل حرارتی

نام فرمول: توان انتقال حرارت
Q = m × Cp × ΔT

در این رابطه:

• Q = توان حرارتی (W)
• m = دبی جرمی (kg/s)
• Cp = گرمای ویژه سیال
• ΔT = اختلاف دما

این فرمول پایه تمام طراحی‌های مبدل حرارتی در موتورخانه است.در طراحی سیستم‌های گرمایشی، مفهوم گرمایش نقش اساسی در کنترل انرژی و تأمین شرایط آسایش حرارتی در ساختمان‌ها و صنایع دارد.

رابطه سطح انتقال حرارت

نام فرمول: سطح انتقال حرارت
A = Q / (U × ΔT_lm)

در این رابطه:

• A = سطح مبدل (m²)
• U = ضریب کلی انتقال حرارت
• ΔT_lm = اختلاف دمای متوسط لگاریتمی

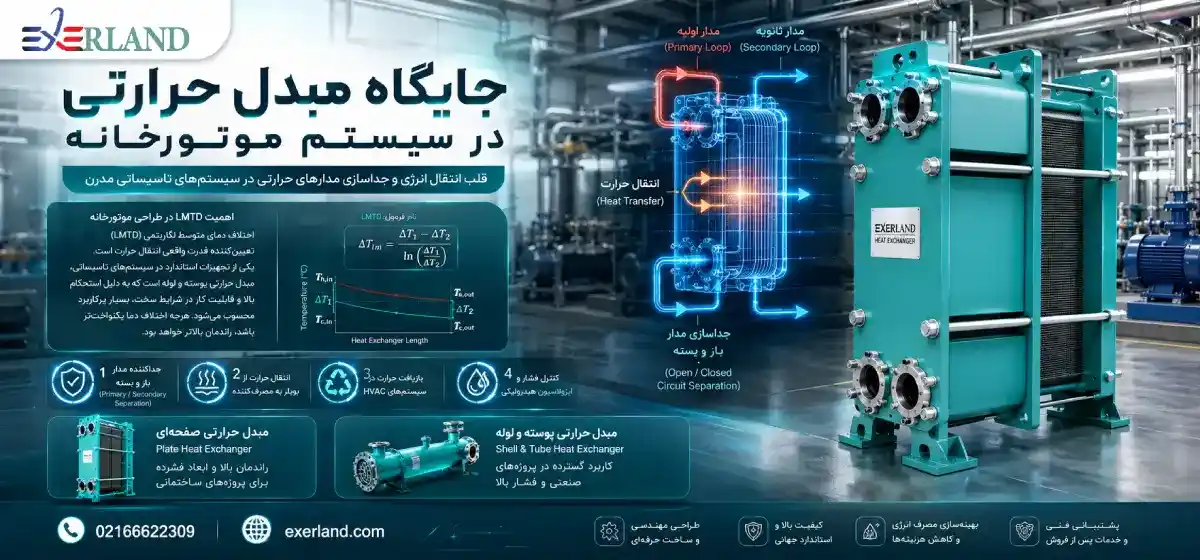

اهمیت LMTD در طراحی موتورخانه

اختلاف دمای متوسط لگاریتمی (LMTD) تعیین‌کننده قدرت واقعی انتقال حرارت است.یکی از تجهیزات استاندارد در سیستم‌های تأسیساتی، مبدل حرارتی پوسته و لوله است که به دلیل استحکام بالا و قابلیت کار در شرایط سخت، بسیار پرکاربرد محسوب می‌شود. هرچه اختلاف دما یکنواخت‌تر باشد، راندمان بالاتر خواهد بود.

نام فرمول: LMTD
ΔT_lm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

نمودار مفهومی عملکرد مبدل حرارتی در موتورخانه

در یک سیستم واقعی:

• در ابتدای مبدل → اختلاف دما زیاد
• در انتهای مبدل → اختلاف دما کم
• میانگین → تعیین‌کننده راندمان واقعی

این رفتار باعث می‌شود طراحی مبدل کاملاً غیرخطی و وابسته به شرایط واقعی جریان باشد.در سیستم‌های گرمایشی و سرمایشی ساختمان‌های بزرگ، مبدل حرارتی فین پلیت به دلیل سطح انتقال حرارت بالا و طراحی فشرده، یکی از گزینه‌های پرکاربرد در بهینه‌سازی انرژی محسوب می‌شود.

انتخاب ضریب انتقال حرارت (U) در طراحی

مقدار U یکی از حساس‌ترین پارامترهای طراحی است و به موارد زیر بستگی دارد:

• نوع مبدل
• جنس صفحات یا لوله‌ها
• سرعت جریان
• میزان رسوب‌گذاری
• نوع سیال

به طور تجربی:

• آب-آب: 1000 تا 3000 W/m².K
• آب-روغن: 200 تا 800 W/m².K

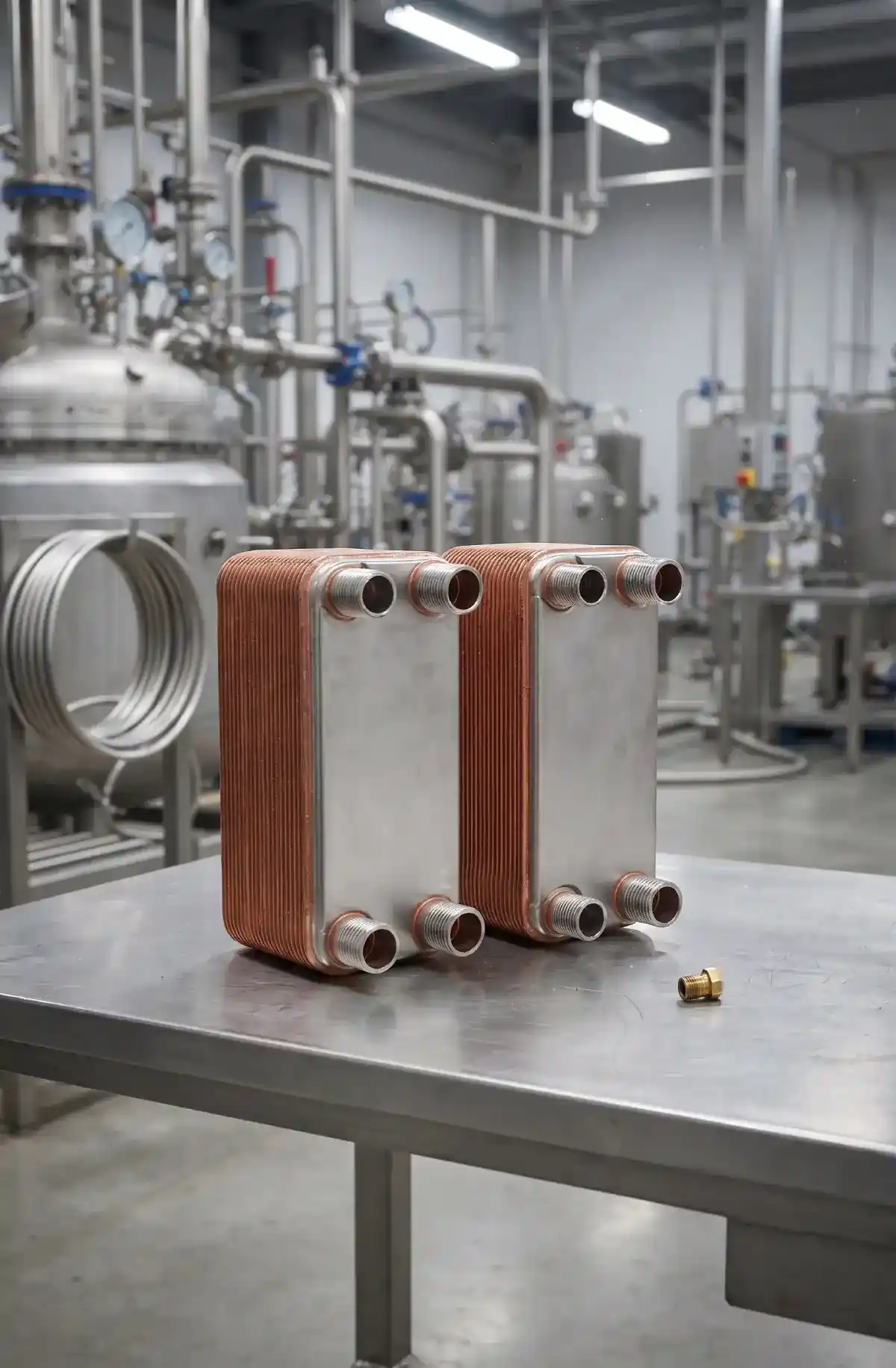

افت فشار در مبدل حرارتی موتورخانه

افت فشار یکی از پارامترهای حیاتی در طراحی است زیرا مستقیماً روی توان پمپ‌ها تأثیر می‌گذارد.

نام فرمول: توان پمپ
P = (ΔP × Q) / η

افزایش ΔP باعث افزایش مصرف انرژی سیستم می‌شود.

بیشتر بخوانید: طراحی، انتخاب و بهینه‌سازی اواپراتور Shell & Tube در سیستم‌های چیلر صنعتی

معیارهای انتخاب مبدل حرارتی مناسب

در انتخاب مبدل حرارتی برای موتورخانه، باید بین سه عامل تعادل برقرار شود:

• راندمان حرارتی
• افت فشار
• هزینه اولیه و نگهداری

هیچ مبدلی به صورت مطلق بهترین نیست؛ انتخاب کاملاً وابسته به شرایط پروژه است.در سیستم‌هایی که نیاز به جبران انبساط حرارتی دارند، مبدل حرارتی UTUBE به دلیل طراحی U شکل، انعطاف‌پذیری بالایی در عملکرد و نگهداری ایجاد می‌کند.

جدول معیارهای طراحی مهندسی

بیشتر بخوانید: راهنمای جامع گرمایش و تهویه در صنایع فلزی و فولاد | تجهیزات مقاوم به حرارت اکسرژی

نقش موتورخانه در راندمان انرژی ساختمان

موتورخانه قلب سیستم HVAC است. در موتورخانه‌های با ظرفیت بالا، مبدل حرارتی پوسته و لوله دو پاس به دلیل افزایش مسیر جریان، راندمان حرارتی بالاتری نسبت به مدل‌های ساده‌تر دارد.اگر مبدل حرارتی به درستی طراحی شود:

• مصرف انرژی کاهش می‌یابد
• پایداری دما افزایش می‌یابد
• عمر تجهیزات بالا می‌رود
• هزینه بهره‌برداری کاهش پیدا می‌کند

تعریف مسئله طراحی مبدل حرارتی موتورخانه

در طراحی واقعی موتورخانه، معمولاً مسئله به این صورت تعریف می‌شود:

• یک مدار تولید حرارت (بویلر یا چیلر)
• یک مدار مصرف‌کننده (فن‌کویل، هواساز، گرمایش از کف)
• نیاز به انتقال انرژی بدون اختلاط سیالات

در اینجا مبدل حرارتی نقش جداکننده هیدرولیکی + انتقال‌دهنده انرژی را دارد.در سیستم‌هایی که نیاز به ساختار فشرده و راندمان بالا دارند، مبدل حرارتی اسپیرال به دلیل طراحی حلزونی شکل، انتقال حرارت مؤثری در فضای محدود ایجاد می‌کند.

مثال طراحی واقعی (Industrial Motor Room Case)

در پروژه‌هایی که هدف کاهش هزینه اولیه و طراحی ساده است، مبدل حرارتی پوسته و لوله تک پاس گزینه‌ای اقتصادی و کاربردی برای بسیاری از موتورخانه‌ها محسوب می‌شود.فرض کنید شرایط زیر در یک موتورخانه وجود دارد:

مدار گرم:

• آب رفت بویلر: 80°C
• آب برگشت: 60°C
• دبی: 10 m³/h

مدار مصرف:

• آب سرد ورودی: 50°C
• آب خروجی مورد نیاز: 70°C

محاسبه بار حرارتی (Heat Load)

نام فرمول: توان حرارتی
Q = m × Cp × ΔT

برای آب:

• Cp ≈ 4180 J/kg.K
• چگالی ≈ 1000 kg/m³

تبدیل دبی:

10 m³/h = 2.78 kg/s

محاسبه:

Q = 2.78 × 4180 × (80 - 60)

Q = 232,000 W ≈ 232 kW

 انتخاب اختلاف دمای میانگین لگاریتمی (LMTD)

در طراحی موتورخانه، جریان معمولاً Counter Flow در نظر گرفته می‌شود.

نام فرمول: LMTD
ΔT_lm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

اختلاف دماها:

• ΔT1 = 80 - 70 = 10°C
• ΔT2 = 60 - 50 = 10°C

در این حالت:

ΔTlm ≈ 10°C

محاسبه سطح مبدل حرارتی

نام فرمول: سطح انتقال حرارت
A = Q / (U × ΔT_lm)

فرض طراحی:

برای مبدل صفحه‌ای در موتورخانه:

جایگذاری:

A = 232000 / (2500 × 10)

A ≈ 9.28 m²

تحلیل انتخاب نوع مبدل در این پروژه

در این شرایط:

• دبی متوسط
• اختلاف دمای مناسب
• آب تمیز
• فشار معمولی موتورخانه

 بهترین انتخاب: مبدل حرارتی صفحه‌ای بریز و جوشی

چرا؟

• راندمان بالا
• سطح کم
• افت فشار قابل کنترل
• نصب آسان در موتورخانه

 تحلیل افت فشار (Hydraulic Design)

افت فشار در موتورخانه نباید باعث افزایش بیش از حد توان پمپ شود.در موتورخانه‌هایی که شرایط فشار و دمای بالا وجود دارد، مبدل حرارتی لوله ای پره دار با افزایش سطح تبادل حرارت، عملکرد پایدار و قابل اطمینانی ارائه می‌دهد.

نام فرمول: توان پمپ
P_pump = (ΔP × Q) / η

فرض:

• ΔP = 1.5 bar = 150,000 Pa
• Q = 2.78 kg/s
• η = 0.7

P ≈ 595 kW

 نتیجه: باید افت فشار بهینه شود، نه حداکثر راندمان حرارتی.

مفهوم Trade-Off در طراحی مبدل موتورخانه

در طراحی واقعی همیشه یک تضاد وجود دارد:

افزایش راندمان حرارتی →

• افزایش سطح
• افزایش افت فشار

کاهش افت فشار →

• کاهش U
• افزایش سطح مورد نیاز

این همان مفهوم:

Thermal vs Hydraulic Optimization

است.

نمودار مفهومی رفتار طراحی

رابطه کلی:

• U ↑ → A ↓ → ΔP ↑
• U ↓ → A ↑ → ΔP ↓

در طراحی مهندسی باید نقطه بهینه انتخاب شود (Optimum Point).در برخی کاربردهای خاص صنعتی که جریان سیال به صورت مارپیچ طراحی می‌شود، مبدل حرارتی لوله مارپیچ به دلیل افزایش زمان تماس سیال، راندمان انتقال حرارت را بهبود می‌بخشد.

 انتخاب ضریب انتقال حرارت واقعی (U Design Value)

مقادیر واقعی در موتورخانه:

در این پروژه:
👉 U = 2500 مناسب است

بررسی اثر Fouling (رسوب‌گذاری)

در موتورخانه‌ها، رسوب یکی از مهم‌ترین عوامل افت راندمان است.در سیستم‌هایی که نیاز به سرویس و نگهداری دوره‌ای دارند، مبدل حرارتی صفحه ای واشردار به دلیل قابلیت باز شدن آسان، امکان تمیزکاری و تعمیر سریع را فراهم می‌کند.

نام فرمول: مقاومت رسوب
R_f = 1 / U_eff - 1 / U_clean

اگر رسوب افزایش یابد:

• U کاهش می‌یابد
• دمای خروجی افت می‌کند
• مصرف انرژی بالا می‌رود

جدول طراحی مهندسی نهایی

تحلیل انتخاب نهایی مبدل

با توجه به نتایج:

گزینه‌ها:

• Plate Heat Exchanger ✔ (بهینه‌ترین)
• Shell & Tube (بیش‌ازحد بزرگ)
• Brazed Plate ✔ (فشرده‌تر)

👉 انتخاب نهایی:
مبدل صفحه‌ای بریز و جوشی

نکته بسیار مهم مهندسی (EPC Insight)

در پروژه‌های واقعی، خطای اصلی این است که:

مهندس فقط Q را درست محاسبه می‌کند اما ΔP را نادیده می‌گیرد.

در حالی که در موتورخانه:

• 50% هزینه بهره‌برداری مربوط به پمپ‌ها است
• نه فقط بویلر یا مبدل

جانمایی مبدل حرارتی در موتورخانه (Mechanical Room Layout)

یکی از مهم‌ترین تصمیمات اجرایی، محل نصب مبدل حرارتی است. جانمایی اشتباه می‌تواند باعث:

• افزایش افت فشار در لوله‌کشی
• ایجاد هواگرفتگی (Air Lock)
• سخت شدن سرویس و نگهداری
• کاهش راندمان واقعی سیستم

شود.

اصول صحیح جانمایی:

• حداقل فاصله از پمپ‌ها برای جلوگیری از ارتعاش
• دسترسی آسان برای تعمیرات
• نصب در پایین‌تر از هدر اصلی برای هواگیری طبیعی
• مسیر مستقیم لوله‌کشی تا حد ممکن

 دیاگرام اجرایی ساده موتورخانه (Hydraulic Layout Concept)

در یک موتورخانه استاندارد:

• بویلر → مبدل حرارتی → مصرف‌کننده
• پمپ سیرکولاسیون در مدار ثانویه
• شیرهای قطع و کنترل در ورودی و خروجی

هدف اصلی:
ایجاد جریان پایدار بدون نوسان فشار

 اهمیت جهت جریان (Flow Direction Control)

در نصب واقعی، جهت جریان می‌تواند راندمان را به شدت تغییر دهد.

حالت بهینه:

• جریان مخالف (Counter Flow)

مزایا:

• افزایش LMTD
• افزایش راندمان حرارتی
• کاهش سطح مورد نیاز مبدل

نام فرمول: اختلاف دمای متوسط لگاریتمی
ΔT_lm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

در اجرای اشتباه (Parallel Flow)، ΔTlm کاهش یافته و راندمان کل سیستم افت می‌کند.

اصول لوله‌کشی صحیح (Piping Best Practice)

در موتورخانه‌ها، لوله‌کشی اشتباه یکی از دلایل اصلی کاهش راندمان است.

اصول مهم:

• استفاده از قطر لوله مناسب (نه بیش از حد بزرگ)
• جلوگیری از زانویی‌های غیرضروری
• رعایت طول مستقیم قبل و بعد از مبدل
• جلوگیری از ایجاد نقاط Dead Zone

هواگیری سیستم (Air Removal System)

وجود هوا در مبدل حرارتی باعث:

• کاهش انتقال حرارت
• ایجاد نویز هیدرولیکی
• کاهش جریان مؤثر

می‌شود.

راهکارها:

• نصب Air Vent در بالاترین نقطه
• استفاده از Air Separator
• شیب مناسب در لوله‌کشی

 تست فشار (Hydrostatic Test) در مبدل حرارتی

قبل از راه‌اندازی، تست فشار ضروری است.

هدف:

• بررسی نشتی
• کنترل مقاومت مکانیکی
• اطمینان از سلامت جوش‌ها و اتصالات

نام فرمول: فشار تست
P_test = 1.5 × P_design

اگر فشار طراحی 10 bar باشد، تست باید حدود 15 bar انجام شود.

کنترل لرزش و ارتعاش (Vibration Control)

در موتورخانه‌های مدرن، ارتعاش یک عامل مهم تخریب تجهیزات است.

منابع لرزش:

• پمپ‌ها
• جریان متلاطم
• ضربه قوچ (Water Hammer)

راهکارها:

• نصب لرزه‌گیر (Vibration Isolator)
• استفاده از Flexible Joint
• طراحی صحیح سرعت جریان

 کنترل ضربه قوچ (Water Hammer Protection)

ضربه قوچ می‌تواند باعث:

• ترک در مبدل
• آسیب به جوش‌ها
• خرابی اتصالات

شود.

نام فرمول: فشار ضربه قوچ
ΔP = ρ × a × ΔV

کاهش سرعت بسته شدن شیرها بهترین راه کنترل این پدیده است.

جدول خطاهای اجرایی رایج در موتورخانه

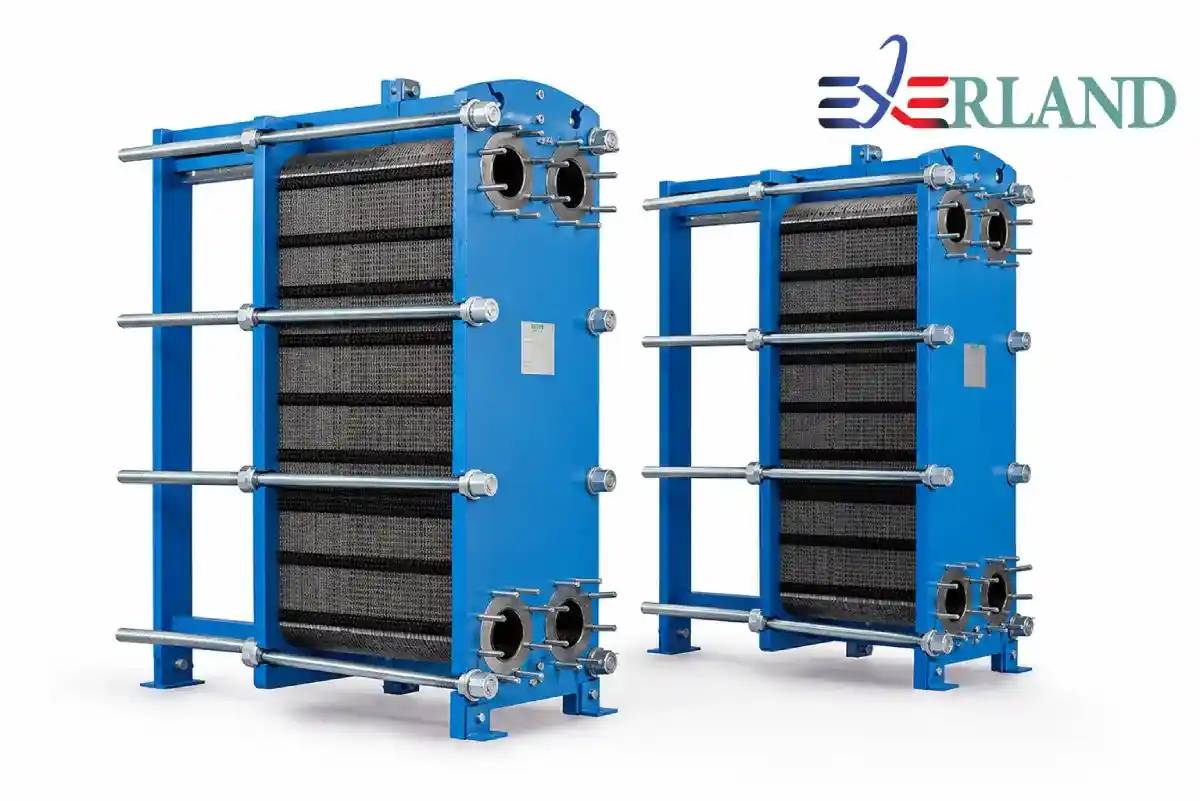

 چک‌لیست نصب مبدل حرارتی

قبل از نصب:

• بررسی ظرفیت طراحی
• کنترل نقشه P&ID
• بررسی فشار مجاز

حین نصب:

• تراز بودن مبدل
• اتصال صحیح ورودی/خروجی
• عدم تنش مکانیکی روی بدنه

بعد از نصب:

• هواگیری کامل
• تست نشتی
• بررسی دبی واقعی

در سیستم‌هایی که ظرفیت حرارتی بالا و طراحی چندمسیره مورد نیاز است، مبدل حرارتی دو لوله ای با افزایش سطح تماس حرارتی، عملکرد قابل اعتمادی در انتقال انرژی ایجاد می‌کند.

اهمیت بالانس هیدرولیکی (Hydraulic Balancing)

اگر مدار موتورخانه بالانس نباشد:

• برخی شاخه‌ها بیش‌جریان می‌گیرند
• برخی شاخه‌ها کم‌جریان می‌شوند
• راندمان کل سیستم افت می‌کند

هدف:

توزیع یکنواخت دبی در کل شبکه

رابطه دبی و راندمان واقعی مبدل

نام فرمول: توان حرارتی واقعی
Q = m × Cp × ΔT

اگر دبی واقعی کمتر از طراحی باشد:

• Q کاهش می‌یابد
• دمای خروجی به حد طراحی نمی‌رسد

در بسیاری از موتورخانه‌ها که نیاز به تبادل حرارت بین آب و هوا وجود دارد، مبدل حرارتی فین تیوب به دلیل ترکیب جریان هوا و سیال، راندمان مناسبی در کنترل دما ارائه می‌دهد.

 نمودار مفهومی افت راندمان در اجرا

• طراحی ایده‌آل → 100% راندمان
• اجرای خوب → 90–95%
• اجرای متوسط → 70–85%
• اجرای ضعیف → زیر 70%

👉 نتیجه: اجرای ضعیف حتی بهترین طراحی را نابود می‌کند.

نکته کلیدی مهندسی (EPC Insight)

در پروژه‌های واقعی موتورخانه:

60% عملکرد سیستم به طراحی وابسته است
اما 40% باقی‌مانده به اجرا بستگی دارد

و همین 40% معمولاً تعیین‌کننده شکست یا موفقیت پروژه است.در پروژه‌های حساس که نیاز به جلوگیری از آلودگی و نشتی وجود دارد، مبدل حرارتی صفحه ای بریز - لحیمی به دلیل ساختار بدون واشر، گزینه‌ای ایمن و بهداشتی برای موتورخانه‌ها محسوب می‌شود.
