مروری بر اصول مهندسی مبدل های حرارتی در کاربردهای صنایع فرآیندی

نگاه مهندسی به مبدل‌های حرارتی در صنعت فرآیندی

در طراحی و بهره‌برداری واحدهای فرآیندی، مبدل حرارتی (Heat Exchanger) صرفاً یک تجهیز جانبی نیست؛ بلکه عنصر کلیدی مدیریت انرژی، کنترل دما و پایداری فرآیند محسوب می‌شود. در پالایشگاه‌ها، پتروشیمی‌ها، نیروگاه‌ها و حتی واحدهای دارویی و غذایی، بخش قابل‌توجهی از سرمایه‌گذاری ثابت و هزینه‌های عملیاتی، مستقیماً به طراحی مبدل حرارتی، انتخاب صحیح نوع مبدل و نگه‌داری آن وابسته است.

برای یک مهندس فرآیند یا مکانیک، سوال اصلی این نیست که «مبدل حرارتی چیست؟»، بلکه این است که:

• برای این سرویس مشخص، کدام نوع مبدل حرارتی فرآیندی از نظر هزینه سرمایه‌گذاری، راندمان، افت فشار و قابلیت نگه‌داری بهینه است؟
• چه سطح انتقال حرارتی نیاز داریم و این سطح با چه ضریب کلی انتقال حرارت U قابل دستیابی است؟
• محدودیت‌های فشار، دما، Fouling، خوردگی و محدودیت‌های Layout واحد چه تأثیری بر انتخاب مبدل دارند؟

پاسخ به این سوال‌ها بدون تسلط بر اصول انتقال حرارت و درک رفتار مبدل حرارتی در شرایط واقعی بهره‌برداری ممکن نیست.

نقش مبدل‌های حرارتی در زنجیره انرژی صنایع فرآیندی

صنایع نفت و گاز و پالایش

در پالایشگاه‌ها، مبدل‌های حرارتی پوسته و لوله و هواخنک، در مدارهای زیر نقش مستقیم در راندمان انرژی و ظرفیت واحد دارند:

• Pre-Heating Train نفت خام پیش از برج تقطیر
• Recovery حرارت از Streamهای داغ خروجی واحدها
• خنک‌کاری محصولات سبک و میانی قبل از ذخیره‌سازی
• کندانس بخارات هیدروکربنی در سیستم‌های برگشت میعانات

هر انحراف در طراحی مبدل حرارتی این مدارها، می‌تواند باعث افزایش مصرف سوخت در کوره‌ها، افت ظرفیت تولید یا مشکلات هیدرولیکی شود.

صنایع پتروشیمی و شیمیایی

در واحدهای پتروشیمی، کیفیت محصول و پایداری واکنش‌ها اغلب به کنترل دقیق دما وابسته است. مبدل‌های حرارتی فرآیندی در اینجا برای:

• خنک‌کاری جریان‌های خروجی راکتور
• تنظیم دمای Feed ورودی به برج‌ها و راکتورهای متوالی
• بازیافت انرژی از جریان‌های داغ با ارزش بالا

به‌کار می‌روند. در این محیط‌ها، ترکیب چالش‌هایی مثل سیالات خورنده، فشار بالا، واکنش‌های گرمازا و حساسیت فرآیند به تغییر دما، مهندسی مبدل حرارتی را پیچیده می‌کند.

 نیروگاه‌ها

در نیروگاه‌های حرارتی، مبدل‌های حرارتی عملاً زیرساخت انتقال انرژی بین مدارهای بخار، آب تغذیه و گازهای داغ را تشکیل می‌دهند:

• کندانسور توربین بخار
• Feedwater Heaterها
• Economizer و سوپرهیترها در بویلر

راندمان سیکل رانکین، به‌صورت مستقیم به عملکرد این مبدل‌ها وابسته است. هر افت در ضریب کلی انتقال حرارت یا افزایش Fouling، خود را در افزایش مصرف سوخت و کاهش راندمان حرارتی نیروگاه نشان می‌دهد.

 صنایع غذایی و دارویی

در این حوزه‌ها علاوه بر انتقال حرارت، الزامات زیر نیز حاکم است:

• متریال‌های بهداشتی (مانند AISI 316L)
• سطح داخلی بسیار صاف برای کاهش Fouling میکروبی
• قابلیت CIP (Cleaning in Place)
• حداقل نقاط مرده برای جلوگیری از تجمع محصول

در نتیجه انتخاب و طراحی مبدل حرارتی صفحه‌ای یا لوله‌ای بهداشتی تابع هم‌زمان الزامات فرآیندی و استانداردهای GMP است.

مبانی انتقال حرارت در مبدل‌های حرارتی فرآیندی

هر Heat Exchanger صنعتی مبتنی بر ترکیبی از سه مکانیزم انتقال حرارت است: هدایت، جابجایی و در موارد خاص تشعشع. آنچه در طراحی مبدل حرارتی اهمیت دارد، تبدیل این مفاهیم فیزیکی به روابط قابل محاسبه و پارامترهای قابل کنترل است.

هدایت حرارتی (Conduction)

در مبدل‌های پوسته و لوله، هدایت از طریق دیواره لوله‌ها و گاهی صفحات Tube Sheet رخ می‌دهد. رابطه پایه هدایت، قانون فوریه است:

قانون فوریه برای هدایت حرارتی:

 Q = -k A (dT/dx)

که در آن:

• Q: نرخ انتقال حرارت [W]
• k: ضریب هدایت حرارتی ماده [W/m.K]
• A: سطح انتقال حرارت [m²]
• dT/dx: گرادیان دما در ضخامت دیواره [K/m]

برای دیواره استوانه‌ای، در طراحی مبدل حرارتی پوسته و لوله، معمولاً از فرم لاگاریتمی هدایت استفاده می‌شود، اما در بسیاری از نرم‌افزارهای طراحی، این اثر در U ادغام شده است.با این حال، در بسیاری از نرم‌افزارهای مدرن طراحی حرارتی، به‌ویژه در طراحی مبدل حرارتی فین تیوب (Fin Tube Heat Exchanger)، اثر مقاومت هدایت جداره لوله، مقاومت تماس فین‌ها و سایر مقاومت‌های حرارتی در ضریب کلی انتقال حرارت (Overall Heat Transfer Coefficient - U) ادغام می‌شود. به همین دلیل طراح معمولاً به‌جای محاسبه جداگانه مقاومت هدایت استوانه‌ای، از مقدار نهایی U استفاده می‌کند که تمامی مقاومت‌های حرارتی شامل جابه‌جایی داخلی، هدایت در دیواره لوله، راندمان فین‌ها و جابه‌جایی سمت هوا را در بر می‌گیرد.

جابجایی (Convection)

بین سیال و سطح فلزی، جابجایی رخ می‌دهد. معادله پایه:

فرمول انتقال حرارت جابجایی:

Q = h A (T_s - T_f)

• h: ضریب انتقال حرارت جابجایی [W/m².K]
• T_s: دمای سطح [K یا °C]
• T_f: دمای سیال اصلی [K یا °C]

ضریب h از طریق روابط تجربی (Correlation) بر اساس عدد رینولدز، ناسلت و پرانتل محاسبه می‌شود که در فازهای بعدی مقاله با جزئیات ارائه خواهد شد.

معادله کلی انتقال حرارت در مبدل‌های حرارتی

برای تحلیل صنعتی، دو طرف مبدل (سمت پوسته و سمت لوله) و مقاومت‌های حرارتی دیواره و Fouling در یک ضریب کلی U خلاصه می‌شوند:

معادله کلی انتقال حرارت:

Q = U A ΔT

• Q: بار حرارتی [W]
• U: ضریب کلی انتقال حرارت [W/m².K]
• A: سطح موثر انتقال حرارت [m²]
• ΔT: اختلاف دمای مؤثر بین دو سیال [K یا °C]

در طراحی مبدل حرارتی، عمده کاری که مهندس انجام می‌دهد، در واقع یافتن A (سطح لازم) برای بار حرارتی Q مشخص، با توجه به ΔT و U قابل دستیابی است.

جدول مقایسه مکانیزم‌های انتقال حرارت در مبدل‌های صنعتی

در اغلب مبدل‌های حرارتی پوسته و لوله و مبدل های حرارتی صفحه ای، سهم اصلی انتقال حرارت از هدایت و جابجایی تأمین می‌شود و تشعشع فقط در دماهای بالا قابل توجه است.

پارامترهای کلیدی در طراحی اولیه مبدل حرارتی

در مهندسی مبدل های حرارتی صنعتی، چند پارامتر پایه همیشه در مرکز تصمیم‌گیری هستند:

 بار حرارتی (Heat Duty)

بار حرارتی در بسیاری از طراحی‌ها بر اساس تغییر دمای سیال و دبی جرمی تعیین می‌شود:

فرمول نرخ انتقال حرارت بر اساس دبی جرمی: Q = m Cp ΔT

• m: دبی جرمی سیال [kg/s]
• Cp: گرمای ویژه در فشار ثابت [kJ/kg.K یا J/kg.K]
• ΔT: اختلاف دما بین ورودی و خروجی سیال [K یا °C]

این رابطه اولین گام در طراحی هر مبدل حرارتی فرآیندی است و معمولاً از داده‌های طراحی فرآیند (PFD / P&ID) استخراج می‌شود.

اختلاف دمای مؤثر (در دیدگاه اولیه)

در مبدل‌های حرارتی Counter Current یا Co-Current، اختلاف دما در طول مبدل ثابت نیست. به همین دلیل در طراحی حرفه‌ای از اختلاف دمای میانگین لگاریتمی (LMTD) استفاده می‌شود که در فاز بعدی مقاله فرمول آن را به شکل زیر خواهیم آورد:

فرمول اختلاف دمای میانگین لگاریتمی (LMTD): LMTD = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

اما در فاز اول، هدف بیشتر تثبیت دیدگاه مفهومی است: هرچه ΔT مؤثر بیشتر باشد، برای یک Q مشخص، سطح A مورد نیاز کمتر خواهد بود.

یکی از مهم‌ترین مزایای خرید مبدل حرارتی U-Tube نسبت به برخی مدل‌های پوسته و لوله، امکان جبران انبساط حرارتی بدون نیاز به تجهیزات مکانیکی اضافی است که باعث افزایش قابلیت اطمینان و کاهش هزینه‌های نگهداری در بلندمدت می‌شود.
برای انتخاب و خرید مبدل حرارتی U-Tube مناسب، معمولاً محاسبات حرارتی، هیدرولیکی و مکانیکی به‌صورت هم‌زمان انجام می‌شود تا تجهیز نهایی علاوه بر راندمان بالا، دارای عمر کاری طولانی و حداقل هزینه بهره‌برداری باشد.

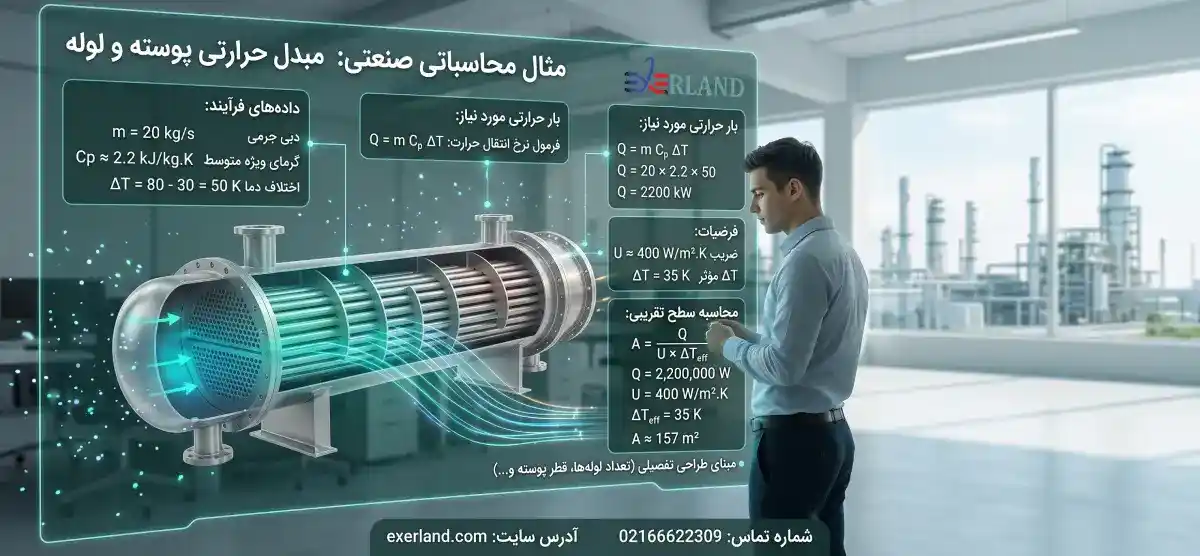

 مثال محاسباتی صنعتی (سطح مقدماتی اما واقعی)

فرض کنید در یک مبدل حرارتی پوسته و لوله در یک واحد پتروشیمی، لازم است یک جریان هیدروکربنی از ۳۰°C به ۸۰°C گرم شود. داده‌های فرآیند:

• دبی جرمی سیال:m=20 kg/s m = 20 \, kg/s m=20kg/s
• گرمای ویژه متوسط سیال:Cp≈2.2 kJ/kg.K Cp \approx 2.2 \, kJ/kg.K Cp≈2.2kJ/kg.K
• اختلاف دمای مورد نیاز:ΔT=80−30=50 K ΔT = 80 - 30 = 50 \, K ΔT=80−30=50K

بار حرارتی مورد نیاز:

فرمول نرخ انتقال حرارت:

Q = m Cp ΔT

 محاسبه نمونه:

 Q = 20 × 2.2 × 50 Q = 2200 kW

اگر بر اساس تجربه یا جداول طراحی، برای این سرویس ضریب کلی انتقال حرارت U را حدود 400 W/m².K و ΔT مؤثر را 35 K در نظر بگیریم، سطح تقریبی مورد نیاز:

محاسبه سطح انتقال حرارت تقریبی:

A = Q / (U × ΔT) Q = 2,200,000 W U = 400 W/m².K ΔT = 35 K A ≈ 2,200,000 / (400 × 35) A ≈ 157 m²

این عدد مبنای انتخاب تعداد لوله‌ها، طول استاندارد لوله، قطر پوسته و Configuration در طراحی تفصیلی خواهد بود که در قسمت های بعدی باز می‌کنیم.

بیشتر بخوانید: طراحی مبدل حرارتی برای سیالات خورنده

نگاه سیستمی به طراحی مبدل حرارتی

طراح مبدل حرارتی صنعتی باید هم‌زمان چند سطح تصمیم‌گیری را مدیریت کند:

• سطح فرآیندی: آیا این مبدل، کنترل دمای سرویس را مطابق PFD و سناریوهای Operating و Start-up تأمین می‌کند؟
• سطح مکانیکی: آیا پوسته، لوله‌ها، Tube Sheet و بفل‌ها از نظر تنش حرارتی، فشار طراحی و خوردگی امن هستند؟
• سطح هیدرولیکی: آیا افت فشار در سمت پوسته و لوله در محدوده قابل قبول برای پمپ‌ها و کمپرسورهاست؟
• سطح اقتصادی و نگه‌داری: آیا دسترسی برای Mechanical Cleaning و تمیزکاری شیمیایی مناسب است؟ طول عمر اقتصادی تجهیز چقدر است؟

بنابراین، طراحی مبدل حرارتی صرفاً حل چند فرمول انتقال حرارت نیست؛ بلکه ترکیبی از ترمودینامیک، مکانیک سیالات، علم مواد و اقتصاد مهندسی است.

انواع مبدل های حرارتی در صنایع فرآیندی و معیارهای انتخاب مهندسی

در ادامه فاز اول، حالا وارد بخش عملی و کاربردی طراحی می‌شویم؛ جایی که مهندس باید تصمیم بگیرد کدام نوع مبدل حرارتی برای یک سرویس مشخص مناسب‌تر است. این فاز یکی از مهم‌ترین بخش‌های مقاله است، زیرا انتخاب صحیح مبدل نه‌تنها روی راندمان انرژی و کنترل دما اثر دارد، بلکه مستقیماً در هزینه سرمایه‌گذاری، قیمت تعمیرات، عمر تجهیز و پایداری فرآیند نقش دارد.

در صنایع فرآیندی، چهار نوع مبدل حرارتی اصلی بیشترین کاربرد را دارند:

1. مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger)
2. مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)
3. مبدل حرارتی هواخنک (Air Cooled Heat Exchanger)
4. مبدل حرارتی دو لوله‌ای (Double Pipe Heat Exchanger)

در این بخش، ساختار، اصول طراحی، شرایط انتخاب، مزایا، معایب و کاربردهای صنعتی هر یک را بررسی می‌کنیم.همچنین در برخی کاربردهای خاص، از مبدل های حرارتی چند لوله‌ای (Multi Tube Heat Exchanger) به‌عنوان راهکاری فشرده و کارآمد برای انتقال حرارت استفاده می‌شود.

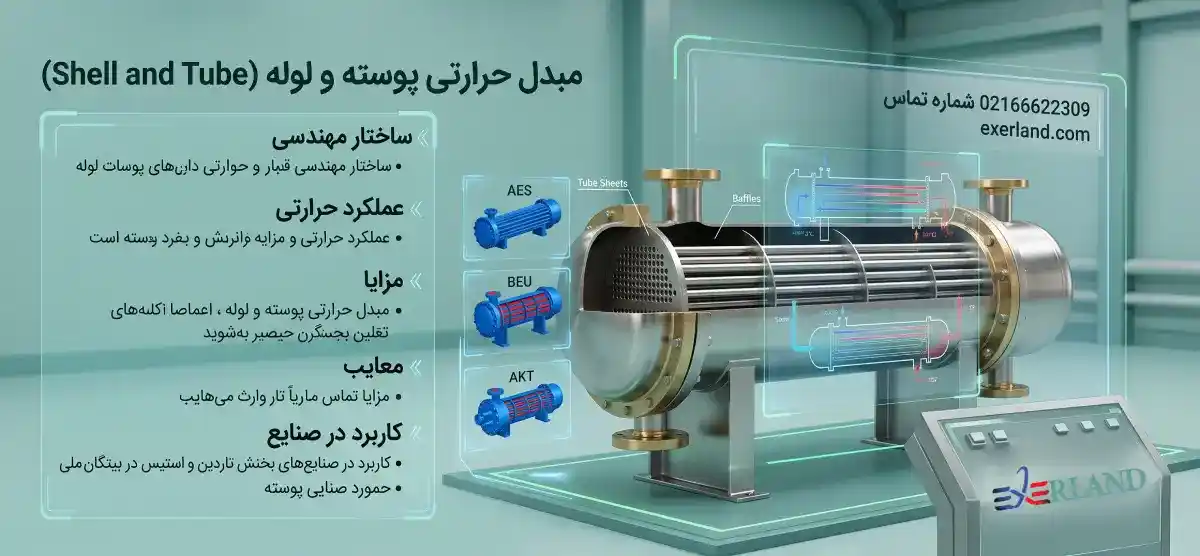

 مبدل حرارتی پوسته و لوله (Shell and Tube)

 ساختار مهندسی

مبدل پوسته و لوله از اجزای زیر تشکیل شده است:

• پوسته (Shell)
• دسته لوله‌ها (Tube Bundle)
• صفحات لوله (Tube Sheet)
• بفل‌ها (Baffles)
• هدها و نازل‌های ورودی‌–خروجی

چیدمان استانداردها بر اساس TEMA شامل انواع AES، BEU، AKT و … است که هرکدام برای شرایط خاص دما و انبساط حرارتی استفاده می‌شوند.

 عملکرد حرارتی

یکی از دلایل محبوبیت این نوع مبدل، انعطاف‌پذیری در طراحی حرارتی است. با تغییر موارد زیر می‌توان ظرفیت را تنظیم کرد:

• قطر پوسته
• طول لوله‌ها
• تعداد پاس‌ها
• نوع بفل
• سرعت سیال در هر سمت

 مزایا

• تحمل فشار بالا (تا چند صد بار)
• مناسب برای دماهای بالا (تا 600°C)
• قابلیت تمیزکاری مکانیکی (Mechanical Cleaning)
• امکان استفاده در سیالات لجن‌دار، خورنده و چندفازی

معایب

• نیاز به فضای نصب زیاد
• امکان ایجاد ارتعاش در لوله‌ها
• کاهش راندمان در صورت رسوب‌گذاری
• هزینه ساخت نسبتاً بالا

 کاربرد در صنایع

• پیش‌گرم‌کن‌ها در پالایشگاه‌ها
• کندانسورهای بخار
• مبدل‌های واکنش در پتروشیمی
• سیستم‌های بازیافت انرژی

مبدل پوسته و لوله، استاندارد مطلق برای صنایع سنگین است.در کاربردهایی که فضای نصب محدود است یا سیال دارای رسوب‌گذاری شدید و ذرات معلق فراوان باشد، گاهی مبدل حرارتی اسپیرال (Spiral Heat Exchanger) گزینه مناسب‌تری محسوب می‌شود. در مبدل اسپیرال، مسیر جریان به‌صورت کانال‌های مارپیچی پیوسته طراحی می‌شود که باعث ایجاد آشفتگی طبیعی جریان و خاصیت خودتمیزشوندگی (Self-Cleaning Effect) می‌گردد.

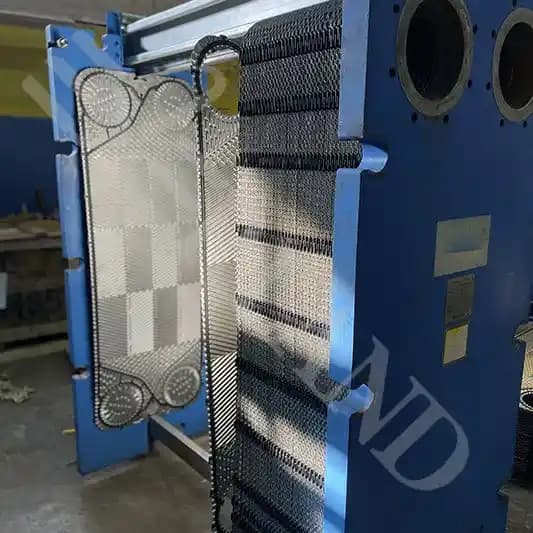

 مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)

ساختار

این مبدل از صفحات نازک موج‌دار تشکیل شده که بین آنها سیال گرم و سرد جریان دارد.

دو نوع اصلی:

• صفحه‌ای گسکتی (Gasketed Plate)

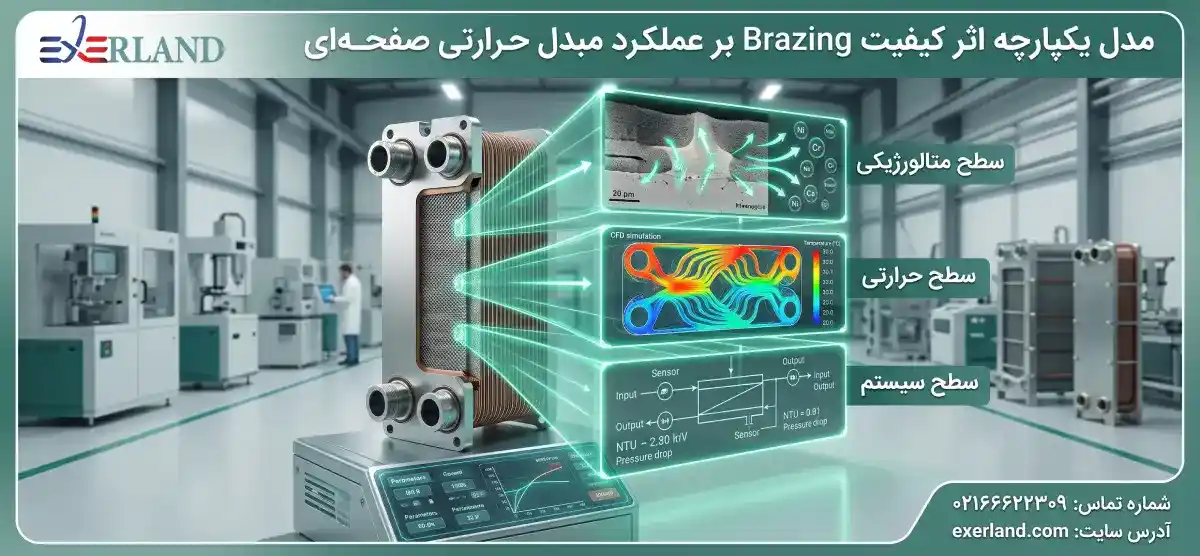

• صفحه‌ای جوشی یا بریزشی (Brazed / Welded Plate)

مزایا

• ضریب حرارتی بسیار بالا (U ممکن است 3 تا 5 برابر S&T باشد)
• سطح انتقال حرارت زیاد در حجم کم
• مناسب برای کاربردهای غذایی و دارویی
• قابلیت جداسازی صفحات و شستشوی CIP

معایب

• تحمل فشار محدود در نوع گسکتی
• عدم سازگاری با سیالات خورنده شدید
• حساسیت به شوک حرارتی

 کاربردها

• شیر پاستوریزه
• آب خنک‌کن‌ها
• مبدل‌های HVAC
• سرویس‌های با اختلاف دمای کم

مبدل حرارتی هواخنک (Air Cooled Heat Exchanger – ACC)

ساختار

این مبدل از لوله‌های فین‌دار تشکیل شده که هوا توسط فن از روی آنها عبور داده می‌شود.

 مزایا

• حذف نیاز به آب خنک‌کن
• مناسب مناطق گرم و خشک
• هزینه عملیاتی بسیار پایین
• استفاده گسترده در پالایشگاه‌ها

معایب

• حجم بزرگ
• راندمان پایین‌تر نسبت به مبدل‌های آبی
• وابستگی کامل به سرعت باد و دمای محیط

کاربردها

• خنک‌کاری گازهای خروجی کمپرسور
• واحدهای فراورش گاز
• صنایع با محدودیت مصرف آب

در حالی که مبدل هواخنک برای دفع و خنک‌سازی حرارت فرآیند طراحی شده است، مبدل حرارتی الکتریکی (Electric Heat Exchanger) وظیفه تأمین و افزایش دمای سیال را بر عهده دارد. در مبدل‌های الکتریکی، انرژی حرارتی توسط المنت‌های الکتریکی تولید شده و مستقیماً به سیال منتقل می‌شود؛ بنابراین این تجهیزات بیشتر در فرآیندهای گرمایش، پیش‌گرمایش سیالات، صنایع دارویی، غذایی، شیمیایی و سیستم‌های HVAC مورد استفاده قرار می‌گیرند.

به بیان دیگر، مبدل هواخنک نقش خنک‌کننده (Cooler) را ایفا می‌کند، در حالی که مبدل حرارتی الکتریکی به‌عنوان گرم‌کننده (Heater) در مدار فرآیند عمل می‌نماید.

مبدل حرارتی دو لوله‌ای (Double Pipe Heat Exchanger)

 ساختار

ساده‌ترین نوع مبدل حرارتی:

یک لوله داخلی و یک لوله خارجی که به‌صورت هم‌محور قرار گرفته‌اند.

 مزایا

• مناسب دبی‌های کم
• طراحی ساده
• قابلیت تحمل فشار بالا
• مناسب برای سرویس‌های ویسکوز

معایب

• سطح حرارتی محدود
• هزینه زیاد برای ظرفیت‌های بالا
• نیاز به فضای زیاد برای سری‌کردن واحدها

 کاربردها

• واحدهای آزمایشگاهی
• جریان‌های با دبی کم
• گرم‌کن و سردکن نقطه‌ای

جدول مقایسه جامع مبدل‌های حرارتی فرآیندی

بیشتر بخوانید: تحلیل فنی هواساز صنعتی با کویل آب گرم در سیستم های HVAC

اصول انتخاب مبدل حرارتی مناسب در طراحی فرآیندی

مهندس فرآیند باید چند قاعده کلیدی را رعایت کند.

معیار 1: دبی جرمی و ماهیت سیال

• سیالات کثیف یا پلیمری → S&T
• سیالات حساس به دما → Plate
• سیالات گازی داغ → Air Cooled

معیار 2: اختلاف دمای ورودی و خروجی

اگر ΔT کم باشد، Plate Heat Exchanger بهترین انتخاب است.

معیار 3: محدودیت مصرف آب

در مناطق خشک، Air Cooler تقریباً اجتناب‌ناپذیر است.

معیار 4: فشار و دما

برای فشار بالا (مثلاً 80–100 bar)، مبدل پوسته و لوله استاندارد صنعت است.

معیار 5: Fouling

مبدل پوسته و لوله به دلیل امکان تمیزکاری مکانیکی، بهترین انتخاب است.

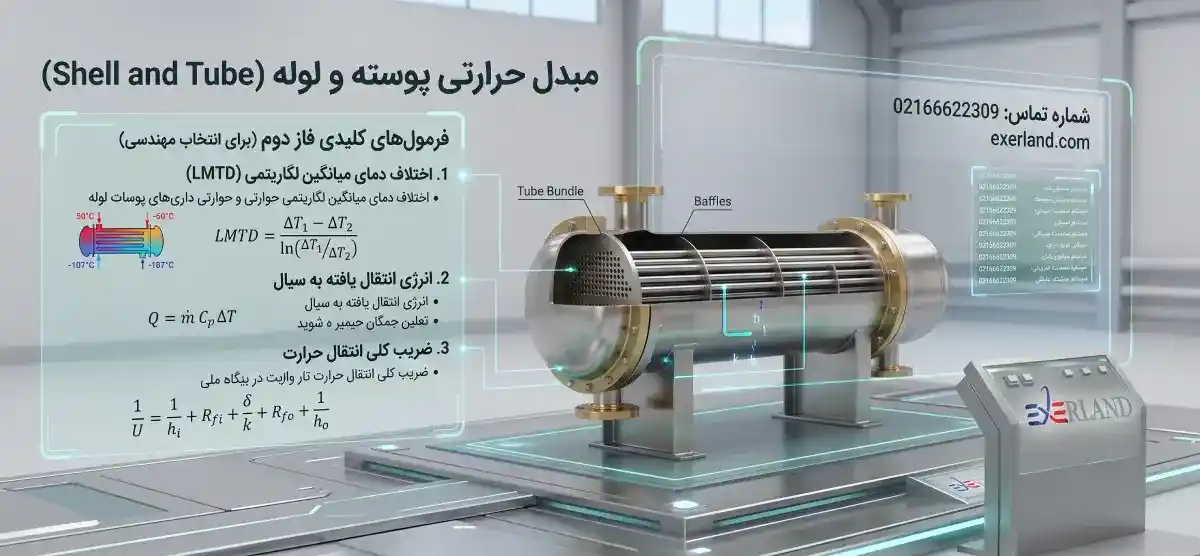

فرمول‌های کلیدی فاز دوم (برای انتخاب مهندسی)

اختلاف دمای میانگین لگاریتمی (LMTD)

 فرمول اختلاف دمای لگاریتمی (LMTD):
LMTD = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

انرژی انتقال یافته به سیال

 نرخ انتقال حرارت:
 Q = m Cp ΔT

ضریب کلی انتقال حرارت

ضریب کلی انتقال حرارت:

 1/U = 1/h_i + R_fi + (δ/k) + R_fo + 1/h_o

این فرمول برای مبدل پوسته و لوله حیاتی است.

در مبدل‌های حرارتی صنعتی، افزایش سطح انتقال حرارت معمولاً باعث افزایش غیرخطی هزینه ساخت می‌شود. برای آشنایی با انواع مبدل حرارتی پوسته و لوله، مبدل حرارتی صفحه‌ای و سایر تجهیزات انتقال حرارت از جمله مبدل حرارتی پوسته و لوله دو پاس می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/double-pass-shell-and-tube-heat-exchanger

تحلیل کاربردی: چه زمانی از هر مبدل استفاده کنیم؟

پوسته و لوله

• جریان‌های با دمای بالا
• سرویس‌هایی با نیاز به مقاومت خوردگی
• جریان‌های بسیار کثیف مانند نفت خام
• اختلاف فشار زیاد میان دو سمت

صفحه‌ای

• صنایع غذایی
• اختلاف دمای کم
• سیالات با فؤلینگ کم
• کاربردهای حساس به فضا

هواخنک

• نبود آب
• خنک‌کاری گاز
• خطوط انتقال گاز و کمپرسورها

دو لوله‌ای

• پروژه‌های کوچک
• دبی کم
• سیالات ویسکوز و حساس به جریان آشفته

طراحی مهندسی مبدل‌های حرارتی در صنایع فرآیندی

(محاسبات، ضرایب انتقال حرارت، افت فشار، Fouling و چالش‌های عملی)

در اینجا، از معرفی انواع مبدل عبور می‌کنیم و وارد مرحله‌ای می‌شویم که یک مهندس فرآیند یا مکانیک باید واقعاً محاسبه انجام دهد. طراحی مبدل حرارتی ترکیبی از تحلیل حرارتی، تحلیل هیدرولیکی و ملاحظات مکانیکی است.

طراحی صحیح باید همزمان این سه شرط را برآورده کند:

1. تأمین بار حرارتی مورد نیاز (Thermal Duty)
2. افت فشار مجاز (Pressure Drop Constraint)
3. حداقل‌سازی هزینه سرمایه و بهره‌برداری

مرحله اول طراحی: تعیین بار حرارتی (Heat Duty)

اولین قدم در طراحی هر مبدل حرارتی صنعتی، محاسبه نرخ انتقال حرارت مورد نیاز است.

نرخ انتقال حرارت:

Q = m Cp (T_out - T_in)

که در آن:

• m دبی جرمی (kg/s)
• Cp ظرفیت گرمایی ویژه (kJ/kg.K)
• ΔT اختلاف دما

اگر یکی از سیالات تغییر فاز دهد (مانند بخار کندانس شونده)، رابطه به شکل زیر ساده می‌شود:

Q = m λ

که λ گرمای نهان تبخیر است.

مرحله دوم: تعیین اختلاف دمای مؤثر (LMTD)

برای جریان مخالف یا همسو:

 LMTD = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

در طراحی واقعی، معمولاً یک ضریب اصلاح (F-factor) نیز اعمال می‌شود:

 ΔT_effective = F × LMTD

ضریب F تابع آرایش پاس‌ها و نوع مبدل است و از نمودارهای استاندارد TEMA استخراج می‌شود.

مرحله سوم: محاسبه سطح انتقال حرارت مورد نیاز

پس از تعیین Q و ΔT مؤثر:

Q = U A ΔT_effective

بنابراین:

A = Q / (U ΔT_effective)

این رابطه پایه طراحی مبدل حرارتی است.

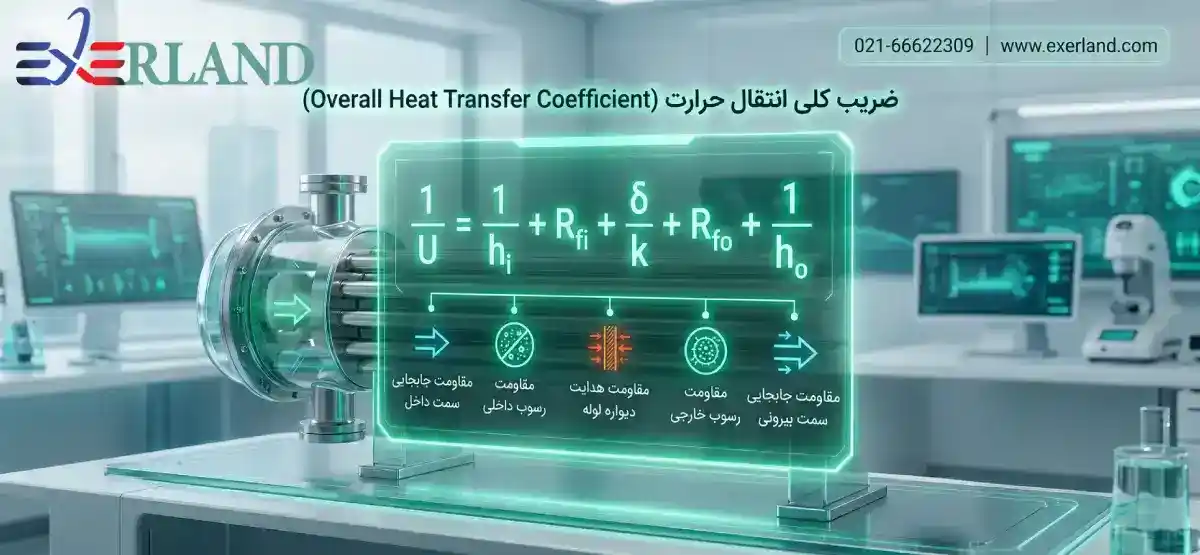

ضریب کلی انتقال حرارت (Overall Heat Transfer Coefficient)

یکی از مهم‌ترین پارامترهای طراحی، ضریب U است که مقاومت‌های حرارتی را در نظر می‌گیرد:

1/U = 1/h_i + R_fi + (δ/k) + R_fo + 1/h_o

که شامل:

• مقاومت جابجایی سمت داخل
• مقاومت رسوب داخلی
• مقاومت هدایت دیواره لوله
• مقاومت رسوب خارجی
• مقاومت جابجایی سمت بیرونی

در طراحی صنعتی، Fouling Factor معمولاً از استاندارد TEMA یا تجربیات عملی گرفته می‌شود.در مبدل های حرارتی هواخنک عمودی (Vertical Air Cooled Heat Exchanger) نیز مقدار ضریب کلی انتقال حرارت (U) نقش تعیین‌کننده‌ای در انتخاب سطح فین، تعداد لوله‌ها و ظرفیت نهایی خنک‌کاری دارد.

محاسبه ضرایب جابجایی حرارت (h)

برای تعیین h h h، ابتدا باید رژیم جریان مشخص شود.

عدد رینولدز

Re = (ρ V D) / μ

• Re < 2300 → جریان آرام
• Re > 4000 → جریان آشفته

در مبدل‌های صنعتی، معمولاً جریان آشفته مطلوب است.

عدد پرانتل

 Pr = (Cp μ) / k

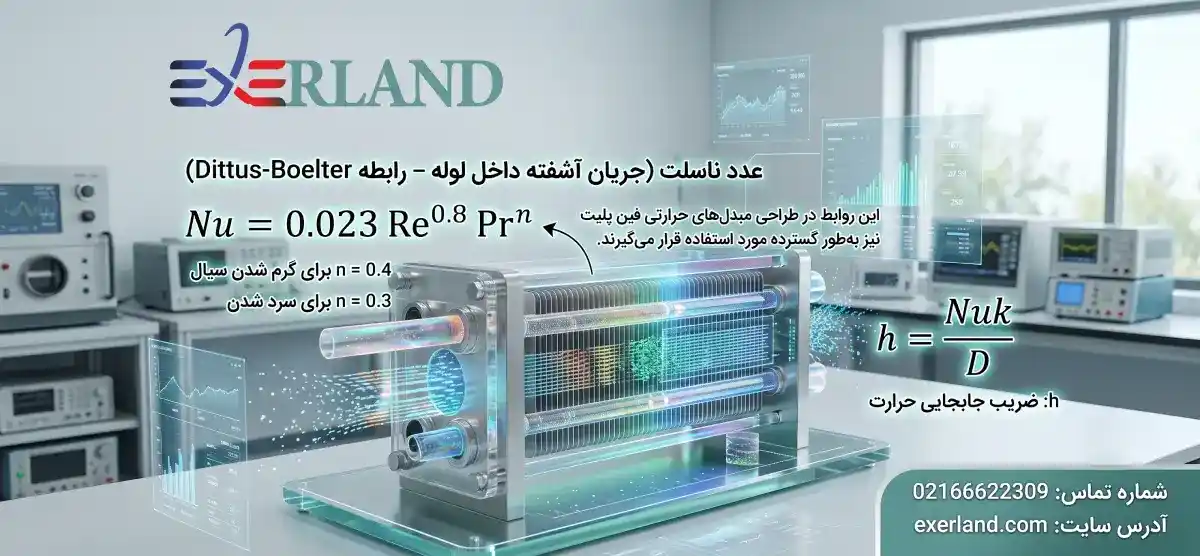

عدد ناسلت (جریان آشفته داخل لوله – رابطه Dittus-Boelter)

 Nu = 0.023 Re^0.8 Pr^n

که در آن:

• n = 0.4 برای گرم شدن سیال
• n = 0.3 برای سرد شدن

و سپس:

h = (Nu k) / D

طراحی هیدرولیکی و افت فشار

یک مبدل عالی از نظر حرارتی اگر افت فشار بیش از حد ایجاد کند، عملاً غیرقابل استفاده است.

افت فشار در لوله‌ها

 ΔP = f (L/D) (ρ V^2 / 2)

که در آن:

• f ضریب اصطکاک (از نمودار Moody)
• L طول لوله
• D قطر داخلی

در طراحی صنعتی معمولاً محدودیت افت فشار بین 0.3 تا 1 بار برای هر سمت در نظر گرفته می‌شود.در پروژه‌های صنعتی HVAC، صنایع نفت و گاز و سیستم‌های بازیافت حرارت، طراحی بهینه مبدل حرارتی لوله مارپیچ به گونه‌ای انجام می‌شود که ضمن دستیابی به حداکثر انتقال حرارت، افت فشار در محدوده مجاز باقی بماند و توان مصرفی پمپ افزایش نیابد.

اثر Fouling در طراحی مبدل حرارتی

Fouling یکی از مهم‌ترین چالش‌های بهره‌برداری در صنایع نفت و گاز است.

انواع رسوب:

• رسوب کریستالی (Scaling)
• رسوب بیولوژیکی
• رسوب ذرات معلق
• رسوب پلیمری

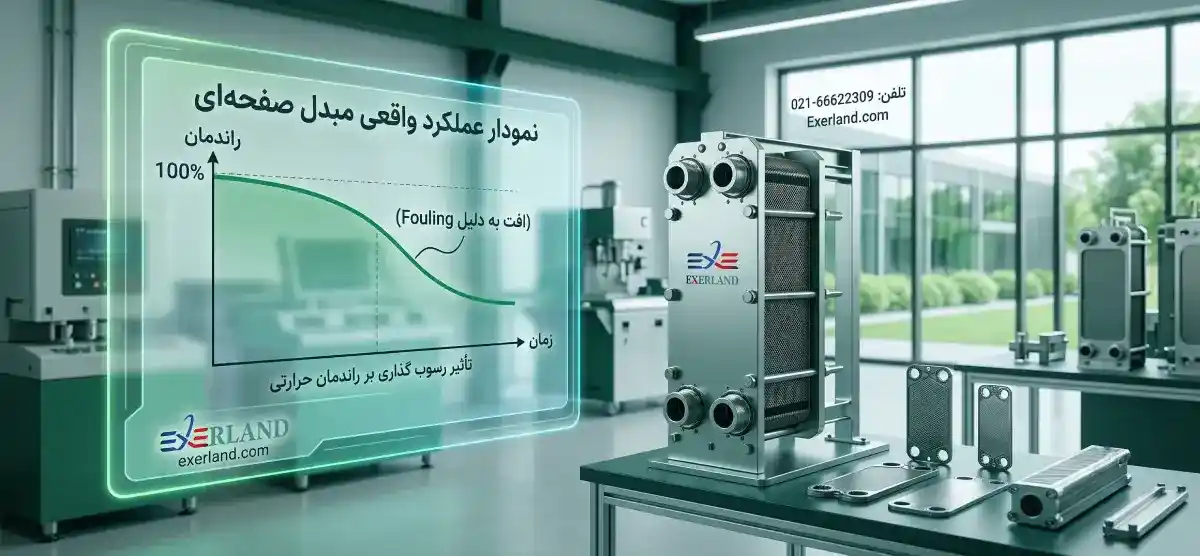

اثر Fouling:

• کاهش U
• افزایش افت فشار
• افزایش مصرف انرژی پمپ
• کاهش راندمان فرآیند

برای مقابله:

• انتخاب سرعت مناسب جریان
• استفاده از فیلتر
• پیش‌بینی ضریب رسوب در طراحی اولیه
• استفاده از متریال ضد خوردگی

تحلیل طراحی واقعی یک مثال صنعتی

فرض کنید:

• Q = 5 MW
• U = 800 W/m².K
• ΔT_effective = 25 K

محاسبه سطح:

A = Q / (U ΔT) A = 5,000,000 / (800 × 25) A = 250 m²

اگر هر لوله 5 متر طول و قطر خارجی 25 mm داشته باشد:

مساحت هر لوله:

 A_tube = π D L A_tube = 3.14 × 0.025 × 5 A_tube ≈ 0.392 m²

تعداد لوله‌ها:

N = 250 / 0.392 ≈ 638 tubes

این محاسبه پایه برای تعیین قطر پوسته انجام می‌شود.

بیشتر بخوانید: مبدل حرارتی مناسب صنایع دارویی چیست؟انواع، کاربردها و استانداردهای طراحی

نمودارهای مهندسی مهم در طراحی

در طراحی واقعی از نمودارهای زیر استفاده می‌شود:

• نمودار F-factor برای اصلاح LMTD
• نمودار Kern Method برای طراحی پوسته و لوله
• نمودار Bell-Delaware برای تصحیح جریان پوسته
• نمودار Moody برای افت فشار
• نمودار انتقال حرارت جابجایی اجباری

چالش‌های واقعی طراحی صنعتی

1. ارتعاش لوله‌ها (Tube Vibration)

در سرعت‌های بالا ممکن است باعث شکست مکانیکی شود.

2. خوردگی (Corrosion)

انتخاب متریال حیاتی است:

• کربن استیل
• استنلس استیل
• آلیاژهای نیکل
• تیتانیوم
•


3. انبساط حرارتی

در اختلاف دمای زیاد، نیاز به Expansion Joint یا Floating Head وجود دارد.

4. افت راندمان در طول زمان

طراحی باید با ضریب اطمینان انجام شود.

در مبدل های حرارتی پوسته و لوله، طراحی صرفاً به محاسبات انتقال حرارت محدود نمی‌شود و چالش‌های عملیاتی نقش تعیین‌کننده‌ای در عملکرد بلندمدت تجهیز دارند. ارتعاش لوله‌ها در سرعت‌های بالای سیال می‌تواند منجر به خستگی و شکست مکانیکی شود، در حالی‌که انتخاب صحیح متریال در برابر خوردگی (از کربن استیل تا استنلس استیل، آلیاژهای نیکل و تیتانیوم) برای افزایش عمر مفید ضروری است. همچنین اختلاف دمای زیاد بین سیالات باعث انبساط حرارتی اجزا شده و استفاده از طراحی‌هایی مانند Floating Head یا Expansion Joint را الزامی می‌کند. از سوی دیگر، رسوب‌گذاری و آلودگی سطوح انتقال حرارت به مرور زمان موجب کاهش راندمان می‌شود؛ بنابراین مهندسان معمولاً مبدل را با در نظر گرفتن ضریب اطمینان مناسب (Design Margin) طراحی می‌کنند تا عملکرد مطلوب آن در طول سال‌های بهره‌برداری حفظ شود.

 سوالات تخصصی مهندسی مبدل‌های حرارتی در صنایع فرآیندی FAQ
