مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger) یکی از پرکاربردترین تجهیزات انتقال حرارت در صنایع فرآیندی است و در واحدهایی مانند پالایشگاهها، مجتمعهای پتروشیمی، نیروگاهها و صنایع شیمیایی استفاده میشود. انعطافپذیری در طراحی، امکان انتخاب متریال متناسب با سیال و قابلیت کار در شرایط مختلف دما و فشار، از مهمترین دلایل استفاده گسترده از این نوع مبدل است.
در این مقاله بررسی میکنیم مبدل حرارتی پوسته و لوله در چه صنایعی استفاده میشود، در هر صنعت چه کاربردی دارد و هنگام انتخاب آن باید به چه عواملی مانند ظرفیت حرارتی، فشار و دمای کاری، نوع سیال، رسوبگذاری، خوردگی و افت فشار توجه کرد.
مبدل حرارتی پوسته و لوله چیست؟

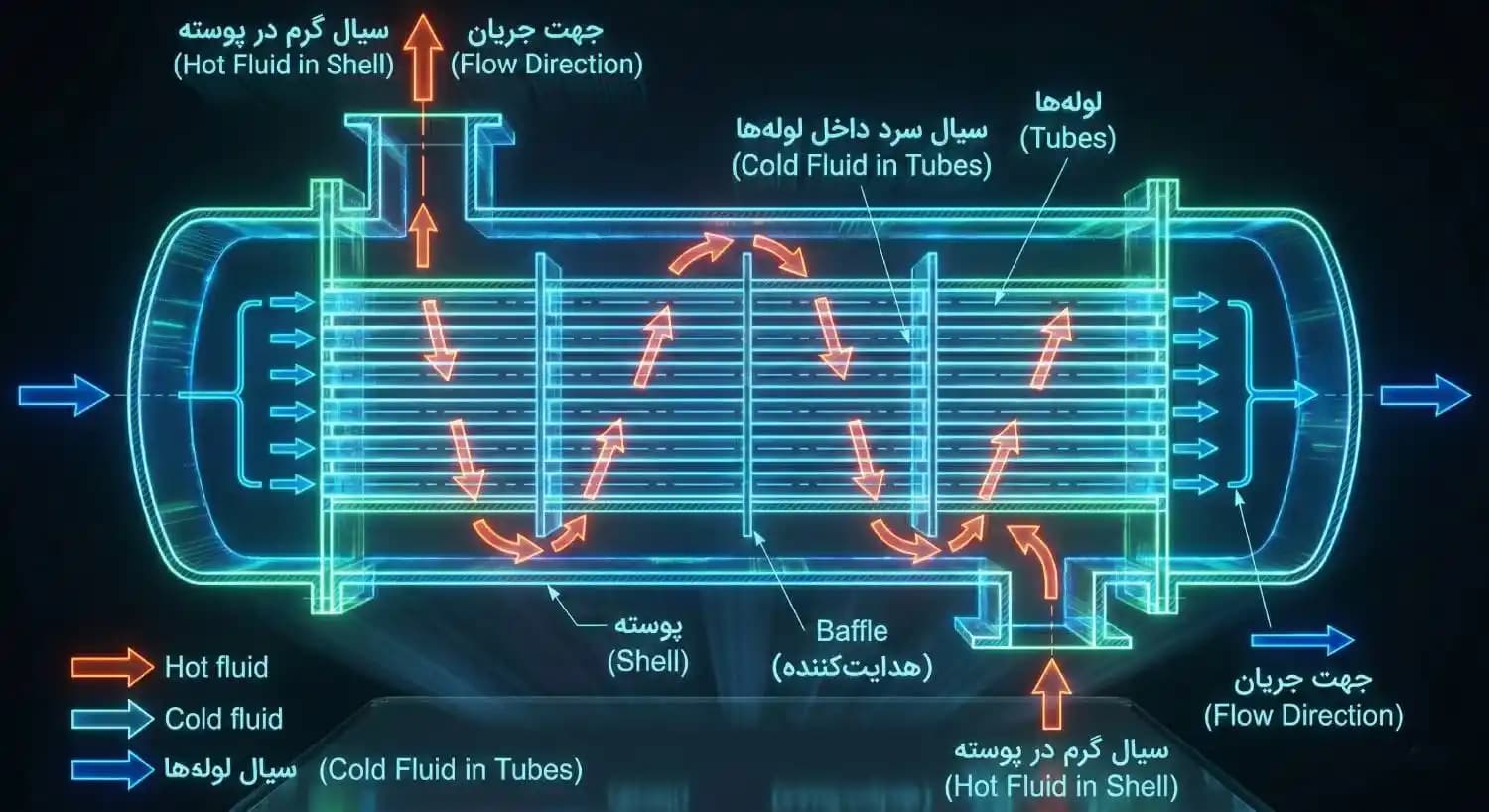

مبدل حرارتی پوسته و لوله از یک مجموعه لوله در داخل یک پوسته تشکیل شده است. یک سیال از داخل لولهها و سیال دیگر از فضای اطراف لولهها در سمت پوسته عبور میکند و حرارت از طریق دیواره لوله بین دو سیال منتقل میشود؛ بنابراین دو سیال مستقیماً با یکدیگر مخلوط نمیشوند.
اجزای اصلی این تجهیز شامل پوسته (Shell)، دسته لولهها (Tube Bundle)، تیوبشیت (Tube Sheet)، بافلها (Baffles)، هد یا کانال و نازلهای ورودی و خروجی است. آرایش این اجزا را میتوان متناسب با شرایط فرآیند، ظرفیت حرارتی، فشار، دما و الزامات تعمیر و نگهداری تغییر داد.
برای آشنایی با انواع، ساختار و کاربردهای مختلف این تجهیز، صفحه مبدل حرارتی پوسته و لوله را نیز ببینید.
چرا مبدل پوسته و لوله در صنایع نفت و گاز پرکاربرد است؟
تحمل فشار و دمای بالا
در بسیاری از واحدهای نفت، گاز و پتروشیمی، مبدل حرارتی باید در برابر فشار و دمای قابل توجه و تغییرات شرایط عملیاتی مقاومت داشته باشد. ساختار پوسته و لوله امکان طراحی مکانیکی متناسب با شرایط فرآیند و الزامات پروژه را فراهم میکند و به همین دلیل در بسیاری از سرویسهای صنعتی مورد استفاده قرار میگیرد.
قابلیت تمیزکاری و تعمیر
رسوبگذاری میتواند با افزایش مقاومت حرارتی و افت فشار، عملکرد مبدل را کاهش دهد. یکی از مزیتهای بسیاری از مبدلهای پوسته و لوله، امکان دسترسی و تمیزکاری بخشهایی از مسیر جریان است؛ البته میزان دسترسی و روش تعمیر و تمیزکاری به نوع ساختار مبدل بستگی دارد.برای بررسی تخصصیتر این موضوع، مقاله رسوبگذاری در مبدل حرارتی را مطالعه کنید.
انعطافپذیری در طراحی و انتخاب متریال
مبدل پوسته و لوله را میتوان از نظر تعداد پاس، آرایش لولهها، قطر پوسته، نوع بافل و جنس اجزا متناسب با شرایط فرآیند طراحی کرد. انتخاب متریال نیز باید بر اساس نوع سیال، دمای کاری، فشار، خوردگی، رسوبگذاری و الزامات پروژه انجام شود.بنابراین، انتخاب ساختار مناسب فقط به ظرفیت انتقال حرارت محدود نمیشود و باید مجموعهای از عوامل حرارتی، هیدرولیکی و مکانیکی همزمان بررسی شود.
کاربرد مبدل پوسته و لوله در صنایع مختلف
مبدل پوسته و لوله در صنایع نفت و پالایشگاه
در یک پالایشگاه مدرن، صدها مبدل حرارتی در نقاط مختلف فرآیند نصب شدهاند. بخش قابل توجهی از این تجهیزات از نوع پوسته و لوله هستند.
یکی از مهمترین کاربردها در واحد تقطیر نفت خام (Crude Distillation Unit) است. در این واحد، نفت خام قبل از ورود به کوره باید به دمای مشخصی پیشگرم شود. این پیشگرمایش از طریق شبکهای از مبدلهای حرارتی انجام میشود که گرمای جریانهای خروجی برج تقطیر را بازیابی میکنند.
این فرآیند که به عنوان Heat Integration شناخته میشود، میتواند مصرف انرژی پالایشگاه را به شکل چشمگیری کاهش دهد.استفاده صحیح از شبکه مبدل ها برای بازیافت انرژی، یکی از مهم ترین روش های بهینه سازی مصرف انرژی در واحدهای فرآیندی است. بررسی بازیافت حرارت در مبدل حرارتی میتواند دید دقیقتری درباره نقش این تجهیزات در کاهش اتلاف انرژی ارائه دهد.
در واحدهای پالایشگاهی، مبدلهای پوسته و لوله در موارد زیر کاربرد دارند:
- پیشگرمکن خوراک واحد تقطیر
- کندانسورهای بالای برج تقطیر
- ریبویلرهای برجهای جداسازی
- خنککننده محصولات واکنش
- مبدلهای بازیافت حرارت
مبدل پوسته و لوله در صنایع پتروشیمی
در صنایع پتروشیمی، کنترل دمای واکنشهای شیمیایی اهمیت حیاتی دارد. بسیاری از واکنشهای تولید پلیمرها، الکلها یا مواد آروماتیکی گرمازا هستند و اگر حرارت تولید شده به درستی کنترل نشود، کیفیت محصول و ایمنی فرآیند به خطر میافتد.بسته به نوع فرآیند و آرایش مورد نیاز، در برخی کاربردهای صنعتی میتوان از مبدل حرارتی چند لوله ای نیز به عنوان یکی از گزینههای طراحی استفاده کرد.
در این شرایط، مبدل حرارتی پوسته و لوله نقش تنظیمکننده انرژی حرارتی را ایفا میکند.
نمونههایی از کاربرد در پتروشیمی شامل موارد زیر است:
- خنککاری گازهای کراکینگ در واحد اتیلن
- بازیافت حرارت در واحد تولید متانول
- کندانسورهای واحد آمونیاک
- خنککننده محصولات پلیمریزاسیون
مبدل پوسته و لوله در نیروگاهها
در نیروگاهها، مبدلهای پوسته و لوله در کاربردهایی مانند کندانس بخار، پیشگرمایش آب تغذیه، خنککاری روغن و سایر مدارهای انتقال حرارت استفاده میشوند. انتخاب مبدل در این کاربردها به دمای کاری، فشار، نوع سیال، ظرفیت حرارتی و الزامات تعمیر و نگهداری وابسته است.
مبدل پوسته و لوله در صنایع فولاد و فلزات
در صنایع فولاد و فلزات، مبدلهای حرارتی برای خنککاری آب، روغن، سیالات فرآیندی و برخی مدارهای بازیابی حرارت به کار میروند. شرایط سخت کاری و نیاز به کارکرد پایدار باعث میشود انتخاب متریال، کنترل رسوب و طراحی مناسب مسیر جریان اهمیت ویژهای داشته باشد.
مبدل پوسته و لوله در صنایع شیمیایی
در صنایع شیمیایی، مبدلهای پوسته و لوله برای گرمکردن یا خنککردن سیالات، کنترل دمای فرآیند، کندانس و بازیابی انرژی استفاده میشوند. در این کاربردها، سازگاری متریال با سیال و کنترل خوردگی و رسوب از عوامل مهم انتخاب مبدل است.
مبدل پوسته و لوله در صنایع غذایی و دارویی
در صنایع غذایی و دارویی، انتخاب مبدل علاوه بر انتقال حرارت باید با الزامات بهداشتی، قابلیت تمیزکاری و جنس مناسب سطوح در تماس با سیال هماهنگ باشد. به همین دلیل نوع سیال، دمای فرآیند، روش شستوشو و الزامات بهداشتی پروژه باید در طراحی لحاظ شود.
مبدل پوسته و لوله در صنایع دریایی و سیستمهای HVAC
مبدلهای پوسته و لوله در برخی سامانههای دریایی و صنعتی برای خنککاری موتور، روغن و سیالات فرآیندی و همچنین در برخی سامانههای تهویه و سرمایش استفاده میشوند. در کاربردهای دریایی، کیفیت آب، خوردگی و انتخاب متریال از عوامل مهم طراحی هستند.
نقش در مدیریت انرژی و بهینه سازی مصرف سوخت
یکی از مهمترین کاربردهای مبدلهای حرارتی در صنایع فرآیندی، بازیابی انرژی از جریانهای گرم و انتقال آن به جریانهای سرد است. در پالایشگاهها و مجتمعهای پتروشیمی، استفاده صحیح از شبکه مبدلها میتواند نیاز به مصرف انرژی در تجهیزات گرمایشی و سرمایشی را کاهش دهد.
در این کاربرد، انتخاب مبدل تنها بر اساس ظرفیت انتقال حرارت انجام نمیشود و عواملی مانند دمای دو جریان، نوع سیال، رسوبگذاری، افت فشار و شرایط عملیاتی نیز باید در نظر گرفته شوند. برای آشنایی بیشتر با این موضوع، مقاله بازیافت حرارت دودکش در مبدل حرارتی را مطالعه کنید.
مبدل پوسته و لوله در مقایسه با سایر مبدلها
انتخاب فناوری انتقال حرارت به شرایط فرآیند و الزامات پروژه بستگی دارد. مبدل پوسته و لوله در بسیاری از کاربردهای صنعتی به دلیل انعطافپذیری طراحی، امکان استفاده در شرایط مختلف فشار و دما و قابلیت تعمیر و نگهداری مناسب، گزینهای رایج است.
با این حال، در پروژههایی که فشردگی تجهیز، محدودیت فضا یا شرایط خاص فرآیند اهمیت بیشتری دارد، فناوریهای دیگری مانند مبدل حرارتی صفحه ای یا مبدل حرارتی هواخنک نیز میتوانند مورد بررسی قرار گیرند.
عوامل مهم در انتخاب و طراحی مبدل حرارتی پوسته و لوله
انتخاب و طراحی مبدل حرارتی پوسته و لوله یک فرآیند چندمرحلهای است که باید همزمان عملکرد حرارتی، شرایط هیدرولیکی، الزامات مکانیکی و شرایط عملیاتی تجهیز را در نظر بگیرد. به همین دلیل، انتخاب مبدل مناسب فقط بر اساس ظرفیت انتقال حرارت یا ابعاد تجهیز انجام نمیشود.
در یک طراحی مهندسی، ابتدا شرایط فرآیند و نیاز حرارتی مشخص میشود و سپس پارامترهایی مانند نوع سیال، دبی، دمای ورودی و خروجی، فشار کاری و طراحی، افت فشار مجاز، احتمال رسوب و خوردگی، جنس متریال، تعداد پاسها و محدودیتهای نصب بررسی میشوند.
برای تبدیل این اطلاعات به یک انتخاب عملی، مطالعه راهنمای انتخاب مبدل حرارتی پوسته و لوله میتواند به بررسی مهمترین مشخصات فرآیندی و فنی کمک کند.
ظرفیت حرارتی موردنیاز
ظرفیت حرارتی یکی از نخستین پارامترهایی است که در انتخاب مبدل باید مشخص شود. این مقدار به عواملی مانند دبی سیالات، ظرفیت گرمایی ویژه و تغییر دمای جریانها وابسته است.
در محاسبات اولیه میتوان از رابطه تعادل انرژی استفاده کرد:
Q = m × Cp × ΔT
که در آن
Q ظرفیت انتقال حرارت،
m دبی جرمی،
Cp ظرفیت گرمایی ویژه
و ΔT تغییر دمای سیال است.
مقدار واقعی ظرفیت موردنیاز باید بر اساس شرایط فرآیند و دادههای طراحی پروژه تعیین شود. برای بررسی بیشتر، مقاله محاسبه ظرفیت مبدل حرارتی را مطالعه کنید.
شرایط دما و فشار طراحی
دما و فشار از مهمترین پارامترهای طراحی مکانیکی و انتخاب ساختار مبدل هستند. این پارامترها باید برای هر دو سمت پوسته و لوله مشخص شوند و در انتخاب جنس اجزا، ضخامت، نوع اتصال، طراحی مکانیکی و الزامات تست مورد توجه قرار گیرند.
همچنین باید تفاوت میان شرایط عملیاتی و شرایط طراحی در نظر گرفته شود؛ زیرا تجهیز باید برای محدوده مشخصی از شرایط فرآیند و الزامات ایمنی و مکانیکی پروژه طراحی شود.
نوع سیال، خوردگی و سازگاری متریال
نوع سیال و ترکیبات آن تأثیر مستقیمی بر انتخاب متریال مبدل دارد. خورندگی، وجود ذرات یا ترکیبات شیمیایی، دمای سیال و شرایط عملیاتی میتوانند انتخاب جنس لوله، پوسته، تیوبشیت و سایر اجزا را تحت تأثیر قرار دهند.
بنابراین انتخاب متریال باید بر اساس مشخصات واقعی سرویس انجام شود و نمیتوان یک جنس مشخص را برای تمام کاربردهای صنعتی مناسب دانست.
برای بررسی جزئیتر این موضوع، مقاله انتخاب متریال مبدل حرارتی را مطالعه کنید.
رسوبگذاری و قابلیت تمیزکاری
رسوبگذاری یکی از عوامل مهم در عملکرد بلندمدت مبدلهای حرارتی است. تشکیل رسوب میتواند مقاومت حرارتی را افزایش دهد و در طول زمان موجب کاهش عملکرد انتقال حرارت یا افزایش افت فشار شود.
به همین دلیل، در سرویسهای مستعد رسوب باید نوع سیال، سرعت جریان، جنس سطوح، شرایط عملیاتی و روش موردنظر برای تمیزکاری در مرحله طراحی بررسی شود.
برای آشنایی بیشتر با این موضوع، مقاله رسوبگذاری در مبدل حرارتی را ببینید.
افت فشار و شرایط جریان
افت فشار یکی از محدودیتهای اصلی طراحی مبدل حرارتی است. افزایش سرعت جریان میتواند در برخی شرایط به بهبود انتقال حرارت کمک کند، اما همزمان ممکن است افت فشار و مصرف انرژی تجهیزات جانبی مانند پمپ یا کمپرسور را افزایش دهد.
بنابراین طراحی مناسب باید میان عملکرد حرارتی و محدودیتهای هیدرولیکی تعادل ایجاد کند. مقدار افت فشار مجاز نیز باید بر اساس مشخصات فرآیند و تجهیزات موجود در واحد تعیین شود.
اختلاف دمای مؤثر در طراحی حرارتی
در طراحی حرارتی، اختلاف دمای بین دو جریان یکی از پارامترهای اصلی تعیینکننده عملکرد مبدل است. در روشهای طراحی مبتنی بر LMTD، دماهای ورودی و خروجی و آرایش جریان برای تعیین اختلاف دمای مؤثر در نظر گرفته میشوند.
برای بررسی محاسبات مربوط به این پارامتر، مقاله محاسبه LMTD در مبدل حرارتی میتواند مرجع تکمیلی مناسبی باشد.
آرایش لولهها و تعداد پاسها
آرایش لولهها و تعداد پاسها بر سرعت سیال، مسیر جریان، انتقال حرارت، افت فشار و شرایط نگهداری مبدل تأثیر میگذارند.
تعداد پاس مناسب باید بر اساس شرایط واقعی فرآیند انتخاب شود و نمیتوان یک آرایش مشخص را برای تمام کاربردها مناسب دانست. در پروژههای مختلف ممکن است مبدل تکپاس، دوپاس یا ساختارهایی مانند U-Tube انتخاب شوند.
انتخاب بافل و آرایش سمت پوسته
بافلها نقش مهمی در هدایت جریان سمت پوسته و ایجاد مسیر مناسب برای عبور سیال دارند. نوع، آرایش و فاصله بافلها میتواند بر انتقال حرارت، افت فشار، توزیع جریان و احتمال ایجاد نواحی مرده در سمت پوسته اثر بگذارد.
به همین دلیل، انتخاب بافل باید متناسب با نوع سیال، شرایط فرآیند، محدودیت افت فشار و اهداف طراحی انجام شود.
در برخی طراحیهای خاص، استفاده از آرایشهای متفاوت بافل میتواند برای بهبود توزیع جریان مورد بررسی قرار گیرد. مبدل حرارتی هلیکال یکی از فناوریهایی است که در برخی کاربردها برای دستیابی به آرایش متفاوت جریان مورد توجه قرار میگیرد.
انتخاب دسته لوله و ساختار مبدل
ساختار مبدل پوسته و لوله باید بر اساس شرایط فرآیند، الزامات تعمیر و نگهداری و رفتار مکانیکی تجهیز انتخاب شود. عواملی مانند نوع هد، نوع پوسته، آرایش لولهها و روش اتصال اجزا در این مرحله اهمیت دارند.
در طراحیهایی که اختلاف دمای قابل توجه بین اجزای مختلف وجود دارد، انبساط حرارتی نیز باید در طراحی مکانیکی مورد توجه قرار گیرد. در برخی کاربردها، ساختار U-Tube میتواند یکی از گزینههای قابل بررسی باشد.
برای آشنایی با ساختارها و انواع مختلف، مقاله انواع مبدل حرارتی پوسته و لوله را مطالعه کنید.
استانداردهای طراحی و ساخت مبدل پوسته و لوله
طراحی و ساخت مبدل حرارتی پوسته و لوله باید بر اساس مشخصات فنی پروژه و استانداردهای موردنیاز انجام شود. انتخاب استاندارد مناسب به نوع تجهیز، شرایط کاری، صنعت موردنظر و الزامات قراردادی پروژه وابسته است.
استاندارد TEMA
استانداردهای TEMA یکی از مراجع مهم در طراحی و ساخت مبدلهای حرارتی پوسته و لوله هستند و برای تعیین و بررسی بسیاری از الزامات مرتبط با تجهیزات Tubular Heat Exchanger مورد استفاده قرار میگیرند.
انتخاب نوع ساختار مبدل و جزئیات طراحی باید بر اساس شرایط واقعی سرویس و الزامات پروژه انجام شود.
برای بررسی تخصصیتر این استاندارد، مقاله استاندارد TEMA مبدل حرارتی پوسته و لوله را مطالعه کنید.
ASME Section VIII
در بخشهایی از طراحی مکانیکی تجهیزات تحت فشار، الزامات ASME Section VIII میتواند مورد استفاده قرار گیرد. الزامات دقیق طراحی، ساخت، بازرسی و تست باید بر اساس مشخصات تجهیز و استانداردهای تعیینشده در پروژه بررسی شوند.
API 660
در پروژههای مرتبط با صنایع نفت، گاز و پالایشگاه، API 660 یکی از مراجع مهم مرتبط با مبدلهای حرارتی پوسته و لوله است. استفاده از این استاندارد نیز باید مطابق با مشخصات فنی پروژه، سرویس تجهیز و الزامات قراردادی انجام شود.
انواع آرایش مبدل حرارتی پوسته و لوله
مبدلهای پوسته و لوله را میتوان بر اساس ساختار، مسیر جریان و نوع آرایش لولهها به شکلهای مختلف طراحی کرد. انتخاب هر ساختار باید با شرایط فرآیند، فضای نصب، محدودیت افت فشار و الزامات تعمیر و نگهداری هماهنگ باشد.
مبدل حرارتی پوسته و لوله تک پاس
در ساختار تکپاس، سیال سمت لوله مسیر خود را در یک پاس از مبدل طی میکند. این ساختار در شرایطی که افت فشار، سرعت جریان و الزامات فرآیند با یک مسیر عبور سازگار باشد، میتواند مورد استفاده قرار گیرد.
برای بررسی این نوع آرایش میتوانید وارد صفحه محصول مبدل حرارتی پوسته و لوله تک پاس شوید.
مبدل حرارتی پوسته و لوله دو پاس
در ساختار دوپاس، سیال سمت لوله پس از عبور از بخشی از دسته لولهها، مسیر خود را برای عبور مجدد تغییر میدهد. تغییر تعداد پاسها میتواند روی سرعت جریان، انتقال حرارت و افت فشار اثر بگذارد؛ بنابراین انتخاب آن باید بر اساس شرایط طراحی انجام شود.برای بررسی این آرایشوارد صفحه ی محصول مبدل حرارتی پوسته و لوله دو پاس شوید.
مبدل حرارتی U-Tube
در مبدل U-Tube، لولهها به شکل U خم میشوند و این ساختار میتواند در برخی کاربردهایی که انبساط حرارتی یا محدودیتهای خاص طراحی اهمیت دارد، مورد استفاده قرار گیرد.
انتخاب میان U-Tube و سایر ساختارها باید بر اساس شرایط واقعی فرآیند و الزامات تعمیر و نگهداری انجام شود.
برای بررسی انواع این ساختار میتوانید صفحه ی محصول مبدل حرارتی U-Tube را مطالعه کنید.
مقایسه مبدل پوسته و لوله با سایر فناوریهای انتقال حرارت
انتخاب فناوری مناسب انتقال حرارت به شرایط فرآیند و الزامات پروژه بستگی دارد. مبدل پوسته و لوله در بسیاری از کاربردهای صنعتی به دلیل انعطافپذیری طراحی، قابلیت استفاده در شرایط متنوع فشار و دما و امکان تعمیر و نگهداری مناسب، گزینهای رایج است.
با این حال، این نوع مبدل همیشه بهترین گزینه نیست. در پروژههایی که فشردگی تجهیز یا محدودیت فضا اهمیت بیشتری دارد، مبدل حرارتی صفحه ای میتواند مورد بررسی قرار گیرد. در کاربردهایی که دسترسی به آب خنککن محدود است یا شرایط محیطی استفاده از سیستم هوایی را توجیه میکند، مبدل حرارتی هوا خنک نیز میتواند یکی از گزینههای جایگزین باشد.
بنابراین انتخاب فناوری باید بر اساس مجموعهای از عوامل فنی و اقتصادی انجام شود و نه صرفاً بر اساس نوع صنعت.
معیارهای اصلی انتخاب فناوری
برای انتخاب فناوری مناسب انتقال حرارت، عواملی مانند موارد زیر باید در کنار یکدیگر بررسی شوند:
فشار و دمای کاری
ظرفیت حرارتی موردنیاز
نوع و خواص سیال
احتمال رسوب و خوردگی
فضای نصب
محدودیت آب خنککن
افت فشار مجاز
قابلیت تمیزکاری و تعمیر
هزینه ساخت
هزینه بهرهبرداری و نگهداری
در نتیجه، مقایسه مبدلها باید بر اساس شرایط واقعی هر پروژه انجام شود.
هزینه و عوامل مؤثر بر قیمت مبدل حرارتی پوسته و لوله
قیمت مبدل حرارتی پوسته و لوله به مجموعهای از عوامل فنی، ساختاری و پروژهای وابسته است. ظرفیت حرارتی، سطح انتقال حرارت، فشار و دمای طراحی، جنس پوسته و لوله، نوع آرایش لولهها، تعداد پاسها، استانداردهای موردنیاز، تستها و الزامات ساخت میتوانند بر هزینه نهایی تأثیر بگذارند.
همچنین در پروژههای صنعتی، هزینه فقط به ساخت اولیه تجهیز محدود نمیشود و هزینههای تعمیرات، تمیزکاری، قطعات یدکی، توقف تولید و مصرف انرژی نیز میتوانند در ارزیابی اقتصادی مورد توجه قرار گیرند.
به همین دلیل، قیمت یک مبدل را نمیتوان صرفاً بر اساس ابعاد، وزن یا تعداد لولهها تعیین کرد.
اگر هدف شما خرید مبدل حرارتی پوسته و لوله است، بررسی مشخصات فرآیند و دریافت پیشنهاد فنی پیش از مقایسه قیمت، میتواند از مقایسه نادرست تجهیزات با مشخصات متفاوت جلوگیری کند.
برای بررسی جزئیتر عوامل مؤثر بر قیمت، مقاله قیمت مبدل حرارتی پوسته و لوله را مطالعه کنید.
معیارهای انتخاب سازنده مبدل حرارتی پوسته و لوله
انتخاب سازنده مناسب باید بر اساس توانایی فنی و کیفیت ساخت انجام شود، نه صرفاً قیمت اولیه تجهیز.
در ارزیابی یک سازنده، موارد زیر اهمیت دارند:
توانایی طراحی و ساخت مطابق مشخصات فنی پروژه
تجربه در ساخت تجهیزات انتقال حرارت
توانایی انتخاب متریال متناسب با سرویس
رعایت استانداردهای موردنیاز پروژه
کنترل کیفیت مواد اولیه و فرآیند ساخت
کیفیت جوشکاری و بازرسیهای مربوطه
انجام تستهای موردنیاز
ارائه مدارک و مستندات فنی
توانایی تأمین قطعات و خدمات پس از فروش
قابلیت پشتیبانی در زمان بهرهبرداری و تعمیرات
در پروژههای صنعتی، کیفیت ساخت و مستندات فنی میتوانند به اندازه قیمت اولیه در قابلیت اطمینان و هزینه چرخه عمر تجهیز اهمیت داشته باشند.
برای بررسی موضوعات مرتبط با ساخت و نگهداری، مطالعه مقاله کیفیت جوشکاری در ساخت مبدل حرارتی پوسته و لوله نیز میتواند مفید باشد.
فناوریهای نوین در طراحی مبدل پوسته و لوله
توسعه نرمافزارهای مهندسی و روشهای شبیهسازی امکان بررسی دقیقتر جریان، انتقال حرارت و افت فشار در مبدلهای حرارتی را فراهم کرده است.
در پروژههای پیشرفته، روشهایی مانند شبیهسازی CFD، بهینهسازی آرایش جریان و بررسی طراحیهای خاص بافل میتوانند برای دستیابی به عملکرد مناسبتر مورد استفاده قرار گیرند.
با این حال، استفاده از یک فناوری جدید لزوماً به معنای مناسبتر بودن آن برای همه پروژهها نیست. انتخاب روش طراحی باید بر اساس شرایط فرآیند، اهداف عملکردی، قابلیت ساخت، هزینه سرمایهگذاری، هزینه بهرهبرداری و شرایط نگهداری انجام شود.
از طرف دیگر، عملکرد بلندمدت مبدل تنها به طراحی اولیه وابسته نیست. کنترل رسوب، خوردگی، افت فشار و اجرای برنامه مناسب تعمیر و نگهداری نیز در حفظ عملکرد تجهیز اهمیت دارد.
برای آشنایی بیشتر با راهکارهای نگهداری و افزایش طول عمر، مقاله افزایش عمر مبدل حرارتی پوسته و لوله را مطالعه کنید.
