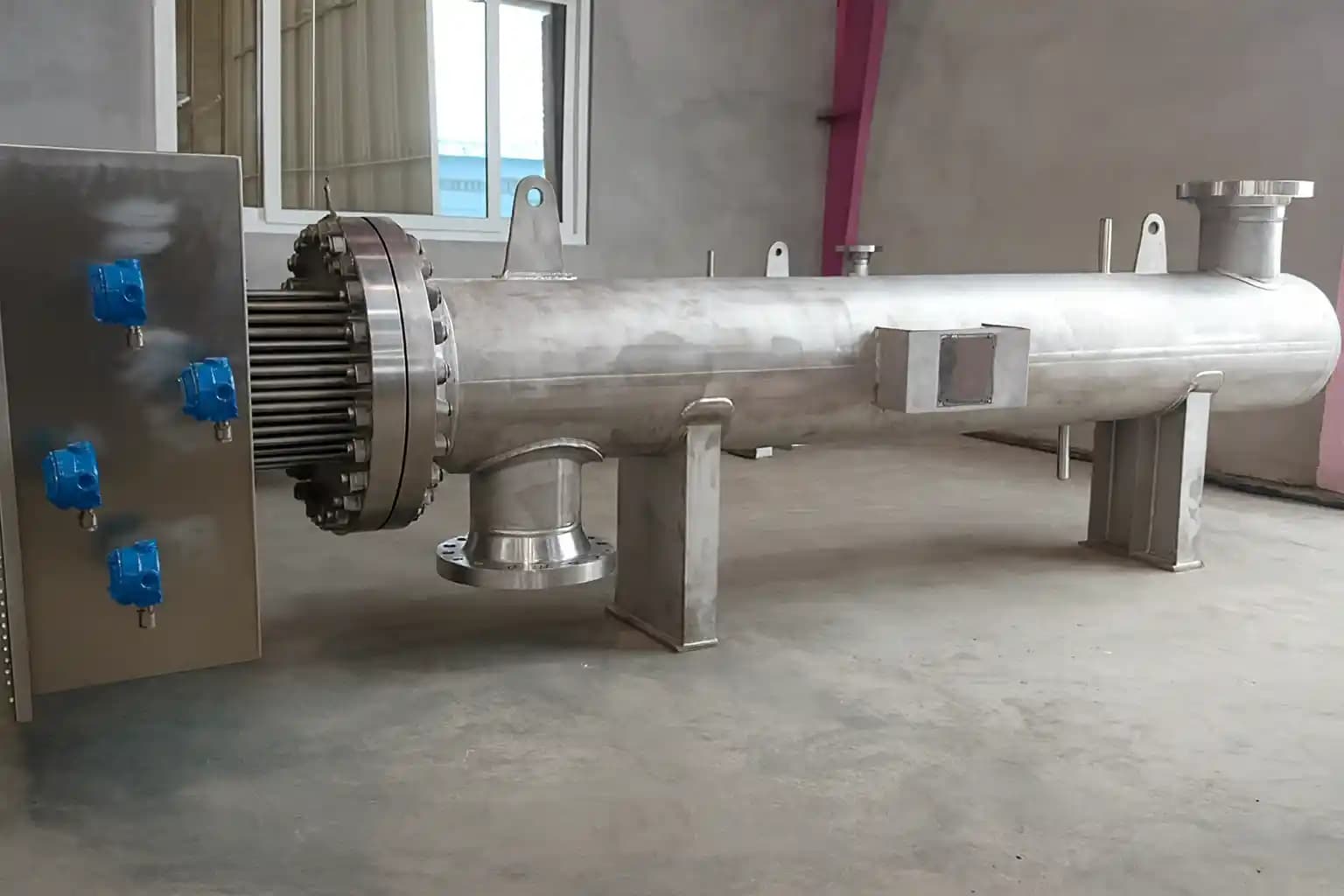

راهنمای جامع مبدل حرارتی الکتریکی صنعتی نوین و نقش آن ها در سیستم های حرارتی پیشرفته

چرا مبدل حرارتی الکتریکی صنعتی اهمیت دارد؟

مبدل حرارتی الکتریکی صنعتی نوین (Electric Industrial Heat Exchanger) یکی از تجهیزات مهم در سیستم‌های حرارتی پیشرفته محسوب می‌شود. این تجهیزات با تبدیل انرژی الکتریکی به انرژی حرارتی، امکان گرمایش دقیق و کنترل‌شده سیالات را در صنایع مختلف فراهم می‌کنند.

در پروژه‌هایی که نیاز به کنترل دقیق دما، حذف سوخت‌های فسیلی و راندمان بالا وجود دارد، استفاده از مبدل حرارتی الکتریکی صنعتی می‌تواند یک راهکار مناسب برای فرآیندهای حرارتی مدرن باشد.

این تجهیزات در صنایع نفت، گاز، پتروشیمی، غذایی، دارویی و سیستم‌های HVAC کاربرد گسترده ای دارند.

اگر بخواهیم ساده بگوییم:
مبدل حرارتی الکتریکی وسیله ای است که انرژی الکتریکی را به گرما تبدیل کرده و آن را به سیال یا محیط منتقل می‌کند، بدون نیاز به شعله مستقیم.

مبدل حرارتی الکتریکی صنعتی چیست؟

مبدل حرارتی الکتریکی صنعتی دستگاهی است که با استفاده از المنت‌های الکتریکی، انرژی الکتریکی را به انرژی حرارتی تبدیل کرده و آن را از طریق یک سطح انتقال حرارت به سیال (مایع یا گاز) منتقل می‌کند.در سیستم‌های گرمایشی صنعتی، کنترل دمای سیال و انتقال یکنواخت انرژی حرارتی اهمیت زیادی دارد.بررسی اصول عملکرد سیستم های گرمایشی با مبدل حرارتی می‌تواند به انتخاب بهتر تجهیزات و کاهش مصرف انرژی کمک کند.

ویژگی‌های کلیدی:

• راندمان بالا (High Efficiency)
• کنترل دقیق دما
• عدم وابستگی به سوخت‌های فسیلی
• قابلیت استفاده در محیط‌های حساس
• طراحی فشرده و مدرن

انواع مبدل حرارتی الکتریکی صنعتی

مبدل حرارتی الکتریکی لوله ای (Tubular Electric Heat Exchanger)

این نوع رایج ترین مدل در صنعت است و برای سیالات با فشار بالا استفاده می‌شود.در بسیاری از فرآیندهای صنعتی که فشار و دمای کاری بالا وجود دارد، استفاده از طراحی های لوله ای مانند مبدل های پوسته و لوله انتخاب رایجی محسوب می‌شود.

در این شرایط، بررسی مبدل حرارتی پوسته و لوله در کنار سایر فناوری‌های انتقال حرارت، امکان انتخاب دقیق‌تر تجهیزات را فراهم می‌کند.

مبدل حرارتی صفحه ای الکتریکی (Plate Electric Heat Exchanger)

دارای سطح تماس بالا و راندمان حرارتی بسیار مناسب.

 مبدل حرارتی غوطه وری (Immersion Heater Type)

المنت‌ها مستقیماً در سیال قرار می‌گیرند.

هیتر هوای الکتریکی

برای گرم کردن هوا در سیستم های تهویه صنعتی.

مقایسه انواع مبدل حرارتی الکتریکی

هر نوع مبدل حرارتی دارای مزایا و محدودیت‌های خاص خود است و انتخاب نهایی باید بر اساس شرایط واقعی پروژه انجام شود.مطالعه مقایسه انواع مبدل های حرارتی صنعتی می‌تواند دید بهتری برای انتخاب فناوری مناسب ایجاد کند.

نحوه عملکرد مبدل حرارتی الکتریکی

عملکرد این سیستم بر پایه تبدیل انرژی الکتریکی به گرما است. جریان برق از المنت عبور کرده و مقاومت الکتریکی باعث تولید حرارت می‌شود. این حرارت سپس به سیال منتقل می‌شود.

مراحل عملکرد:

1. ورود جریان برق
2. تولید گرما در المنت
3. انتقال حرارت به سطح مبدل
4. انتقال حرارت به سیال
5. خروج سیال با دمای تنظیم‌شده

فرمول های مهم در طراحی مبدل حرارتی الکتریکی

فرمول محاسبه توان حرارتی

  توان حرارتی (Q)

Q = m × Cp × ΔT

• Q: توان حرارتی (W)
• m: دبی جرمی (kg/s)
• Cp: ظرفیت حرارتی ویژه
• ΔT: اختلاف دما

فرمول توان الکتریکی المنت

توان الکتریکی

P = V × I

• P: توان (W)
• V: ولتاژ (V)
• I: جریان (A)

فرمول راندمان حرارتی

  راندمان مبدل

η = (Q خروجی / P ورودی) × 100

نمودار عملکرد دما در مبدل حرارتی الکتریکی

(نمای مفهومی)

دمـا ↑
100 | ●
80 | ●
60 | ●
40 | ●
20 | ●
0 |____________________→ زمان

این نمودار نشان می‌دهد چگونه دما به‌صورت تدریجی در سیستم افزایش می‌یابد تا به نقطه تنظیم برسد.یکی از عوامل کاهش راندمان تجهیزات انتقال حرارت، ایجاد رسوب روی سطوح تبادل حرارت است.

برنامه صحیح نگهداری و شستشوی مبدل حرارتی می‌تواند باعث افزایش طول عمر تجهیزات و حفظ راندمان کاری شود.

کاربردهای مبدل حرارتی الکتریکی صنعتی

• صنایع نفت و گاز
• نیروگاه‌های برق
• صنایع غذایی و نوشیدنی
• سیستم‌های تهویه صنعتی (HVAC)
• صنایع دارویی
• سیستم‌های انرژی تجدیدپذیر

در صنایع غذایی، کنترل دقیق دما و جلوگیری از آلودگی فرآیند اهمیت بالایی دارد. تجهیزات انتقال حرارت باید مطابق با الزامات بهداشتی و شرایط کاری انتخاب شوند.در چنین کاربردهایی، بررسی تجربه استفاده از مبدل حرارتی در صنایع غذایی می‌تواند دید بهتری برای انتخاب تجهیزات ایجاد کند.

مزایای مبدل حرارتی الکتریکی

• حذف آلودگی‌های ناشی از سوخت
• کنترل دقیق دما
• کاهش هزینه نگهداری
• افزایش ایمنی
• راندمان بالا در سیستم‌های مدرن

اهمیت طراحی در مبدل حرارتی الکتریکی

در صنعت، ساخت یک مبدل حرارتی الکتریکی فقط ۳۰٪ ماجراست؛
۷۰٪ باقی‌مانده مربوط به طراحی مهندسی، تحلیل حرارتی و انتخاب درست پارامترها است.

یک طراحی ضعیف می‌تواند باعث:

• افت راندمان شدید
• افزایش مصرف انرژی
• سوختن المنت‌ها
• و حتی خرابی کل سیستم شود

به همین دلیل در سیستم‌های مدرن، طراحی مبدل حرارتی یک فرآیند کاملاً مهندسی و چندمرحله‌ای است.

اصول طراحی مبدل حرارتی الکتریکی صنعتی

طراحی این سیستم ها بر پایه سه اصل کلیدی انجام می‌شود:

 انتقال حرارت مؤثر

باید بیشترین انرژی الکتریکی با کمترین اتلاف به سیال منتقل شود.در سیستم های سرمایشی و گرمایشی، تجهیزات انتقال حرارت مختلف بر اساس شرایط عملکرد انتخاب می‌شوند.

در کاربردهایی که نیاز به دفع یا انتقال حرارت سطحی وجود دارد، بررسی مبدل حرارتی رادیاتوری می‌تواند یکی از گزینه‌های طراحی باشد.

کنترل دمای پایدار

دمای خروجی باید بدون نوسان شدید باقی بماند.

 ایمنی حرارتی

جلوگیری از Overheating و آسیب به المنت‌ها

 مدل پایه طراحی ترمودینامیکی

در طراحی مهندسی، اولین قدم محاسبه توان حرارتی مورد نیاز است.

 توان حرارتی مورد نیاز

Q = m × Cp × ΔT

• Q = توان حرارتی (W)
• m = دبی جرمی سیال (kg/s)
• Cp = ظرفیت گرمایی ویژه
• ΔT = اختلاف دمای ورودی و خروجی

مثال مهندسی واقعی:

اگر:

• دبی آب = 2 kg/s
• Cp = 4180 J/kg.K
• ΔT = 25°C

آنگاه:

Q = 2 × 4180 × 25 = 209000 W ≈ 209 kW

یعنی باید یک مبدل حرارتی با ظرفیت حداقل 209 کیلووات طراحی شود.

 انتخاب المنت حرارتی (Heater Element Design)

انتخاب المنت یکی از حساس‌ترین بخش‌هاست.انتخاب صحیح مبدل حرارتی نیازمند بررسی دقیق نوع سیال، دمای ورودی و خروجی، فشار کاری و محدودیت‌های نصب است.

به همین دلیل استفاده از یک راهنمای تخصصی مانند انتخاب مبدل حرارتی مناسب برای صنعت می‌تواند از انتخاب اشتباه تجهیزات جلوگیری کند.

پارامترهای مهم:

• توان الکتریکی
• مقاومت ویژه
• جنس آلیاژ
• دمای کاری

جدول انتخاب متریال المنت:

محاسبه توان الکتریکی سیستم

 توان الکتریکی المنت

P = V × I

یا در حالت مقاومتی:

توان مقاومتی

P = V² / R

 تحلیل سطح انتقال حرارت (Heat Transfer Area)

یکی از مهم‌ترین پارامترهای طراحی، سطح انتقال حرارت است.یکی از مهم ترین بخش‌های طراحی، تعیین سطح انتقال حرارت مناسب است. افزایش سطح انتقال حرارت باعث بهبود عملکرد می شود اما باید همراه با بررسی هزینه، افت فشار و شرایط عملیاتی انجام شود.

در طراحی حرفه ای، استفاده از اصول طراحی مبدل حرارتی برای دستیابی به راندمان مناسب ضروری است.

 سطح انتقال حرارت

A = Q / (U × ΔTlm)

• A = سطح (m²)
• U = ضریب انتقال حرارت کلی
• ΔTlm = اختلاف دمای میانگین لگاریتمی

توضیح ساده:

هرچه سطح بیشتر باشد → انتقال حرارت بهتر اما هزینه بالاتر

پارامترهای طراحی صنعتی مبدل حرارتی

تحلیل اتلاف حرارتی

در طراحی حرفه‌ای، باید اتلاف حرارت محاسبه شود.

اتلاف حرارتی

Q_loss = h × A × (T_surface - T_ambient)

اگر این مقدار زیاد باشد:

• راندمان کاهش می‌یابد
• مصرف برق افزایش می‌یابد

یکی از پارامترهای مهم در ارزیابی عملکرد تجهیزات حرارتی، ضریب انتقال حرارت کلی است که تأثیر مستقیمی بر اندازه و راندمان مبدل دارد.برای بررسی دقیق تر این پارامتر، مطالعه ضریب انتقال حرارت در مبدل حرارتی می‌تواند اطلاعات فنی مناسبی ارائه دهد.

نمودار راندمان مبدل حرارتی

راندمان ↑
100 | ●
90 | ●
80 | ●
70 | ●
60 | ●
50 | ●
|______________________→ توان ورودی

🔹 نتیجه: با افزایش توان تا حد بهینه، راندمان افزایش می‌یابد اما بعد از یک نقطه افت می‌کند.

انتخاب متریال بدنه مبدل

انتخاب بدنه مستقیماً روی عمر دستگاه تأثیر دارد.انتخاب جنس بدنه و قطعات داخلی تأثیر مستقیمی بر عمر کاری، مقاومت در برابر خوردگی و عملکرد مبدل دارد. موادی مانند استنلس استیل 304، استنلس استیل 316 و تیتانیوم بسته به شرایط فرآیند انتخاب می‌شوند.

برای انتخاب صحیح جنس تجهیزات، بررسی متریال مبدل حرارتی اهمیت زیادی دارد.

گزینه‌های رایج:

• فولاد کربنی (ارزان ولی متوسط)
• استنلس استیل 304 (رایج صنعتی)
• استنلس استیل 316 (مقاوم در برابر خوردگی)
• تیتانیوم (پیشرفته و گران)

 سیستم کنترل دما (Control System Design)

در مبدل‌های مدرن از سیستم‌های کنترل استفاده می‌شود:

• ترموکوپل (Thermocouple)
• PID Controller
• PLC صنعتی
• سنسورهای هوشمند IoT

ساختار کنترل:

Set Point → Controller → Heater → Sensor → Feedback Loop

تحلیل اقتصادی طراحی (Cost Engineering)

طراحی فقط فنی نیست، اقتصادی هم هست.در پروژه‌هایی که هدف اصلی دفع حرارت با استفاده از هوای محیط است و دسترسی به آب خنک‌کننده محدود یا پرهزینه است، مبدل حرارتی ایرکولر می‌تواند به‌عنوان یکی از گزینه‌های مهندسی مورد بررسی قرار گیرد. انتخاب ایرکولر به عواملی مانند بار حرارتی، دمای هوای محیط، دمای ورودی و خروجی سیال، دبی، شرایط اقلیمی و افت فشار مجاز وابسته است و با مبدل‌های الکتریکی که برای گرمایش سیال استفاده می‌شوند، از نظر عملکرد و کاربرد تفاوت اساسی دارد.

عوامل هزینه:

• توان المنت
• متریال
• نوع کنترلر
• فشار طراحی
• عایق‌کاری

فرمول ساده ROI:

 بازگشت سرمایه

ROI = (سود خالص / هزینه کل) × 100

نکات کلیدی طراحی مبدل حرارتی

• همیشه ضریب اطمینان 1.2 تا 1.5 در طراحی لحاظ شود
• افت حرارتی جدی گرفته شود
• جریان سیال یکنواخت طراحی شود
• از Hot Spot در المنت جلوگیری شود
• کنترل PID دقیق تنظیم شود

در برخی فرآیندهای صنعتی که نیاز به ظرفیت بالا و تحمل شرایط سخت وجود دارد، طراحی های چند لوله ای همچنان یکی از گزینه‌های قابل اعتماد محسوب می‌شوند.در این کاربردها بررسی مبدل حرارتی چند لوله ای صنعتی می‌تواند گزینه‌های مناسبی برای طراحی فرآیند ارائه دهد.

مبدل حرارتی الکتریکی در نسل جدید صنعت

در چند دهه اخیر، صنعت حرارت از سیستم‌های سنتی (بخار، شعله مستقیم، دیگ‌های سوختی) به سمت سیستم‌های الکتریکی هوشمند و کنترل‌پذیر حرکت کرده است.

در این میان، مبدل حرارتی الکتریکی صنعتی نوین به یک هسته کلیدی در انقلاب انرژی صنعتی تبدیل شده است.در موتورخانه‌های صنعتی و ساختمان‌های بزرگ، مبدل‌های حرارتی نقش مهمی در انتقال انرژی بین مدارهای مختلف دارند.

استفاده صحیح از مبدل حرارتی در موتورخانه باعث افزایش راندمان سیستم و کاهش هزینه‌های بهره‌برداری می‌شود.

امروز دیگر فقط بحث گرم کردن مطرح نیست؛
بلکه موضوع اصلی:

• کنترل دقیق انرژی
• کاهش مصرف
• اتصال به سیستم‌های هوشمند
• و سازگاری با انرژی‌های پاک است

نقش مبدل حرارتی الکتریکی در انرژی های نو

یکی از مهم‌ترین کاربردهای این سیستم‌ها در انرژی‌های تجدیدپذیر است.

سیستم های خورشیدی (Solar Thermal Hybrid Systems)

در سیستم‌های خورشیدی ترکیبی، مبدل حرارتی الکتریکی نقش:

• تثبیت دما در ساعات بدون تابش
• ذخیره انرژی حرارتی
• جبران نوسانات انرژی خورشیدی

را دارد.

انرژی بادی (Wind Energy Heating Integration)

در توربین‌های بادی، برق تولیدی ناپایدار است.
مبدل حرارتی الکتریکی کمک می‌کند:

• انرژی اضافی به گرما تبدیل شود
• از هدررفت انرژی جلوگیری شود

سیستم های هیدروژن (Hydrogen Energy Systems)

در فناوری هیدروژن:

• برای الکترولیز آب
• و کنترل دمای واکنش‌ها

از مبدل‌های الکتریکی دقیق استفاده می‌شود.

نقش در اتوماسیون صنعتی (Industrial Automation)

در کارخانه‌های مدرن، مبدل حرارتی دیگر یک تجهیز ساده نیست؛
بلکه بخشی از سیستم کنترل هوشمند کل خط تولید است.مبدل‌های حرارتی در صنایع مختلف با طراحی‌های متفاوتی تولید می‌شوند و انتخاب نوع مناسب آن‌ها به عواملی مانند دما، فشار، نوع سیال و ظرفیت حرارتی بستگی دارد.

شناخت انواع مختلف مبدل حرارتی کمک می‌کند تا مهندسان بتوانند بهترین گزینه را برای شرایط کاری پروژه انتخاب کنند.

مزایای اتوماسیون حرارتی:

• کنترل دما در لحظه (Real-time control)
• کاهش خطای انسانی
• افزایش راندمان تولید
• هماهنگی با PLC و SCADA

ساختار سیستم اتوماسیون حرارتی:

Sensor → PLC → PID Controller → Electric Heat Exchanger → Feedback Loop

 اینترنت اشیا (IoT) در مبدل حرارتی الکتریکی

یکی از مهم‌ترین تحولات اخیر، اتصال این سیستم‌ها به IoT است.

قابلیت‌های IoT:

• مانیتورینگ دما از راه دور
• کنترل از طریق موبایل یا سیستم مرکزی
• هشدار خرابی (Predictive Maintenance)
• تحلیل مصرف انرژی

مزیت کلیدی:

کاهش توقف خط تولید تا 40٪

مقایسه مبدل حرارتی الکتریکی با سیستم های سنتی

 تحلیل بهره وری انرژی (Energy Efficiency Analysis)

در سیستم های مدرن، هدف اصلی کاهش اتلاف انرژی است.

فرمول بهره‌وری انرژی:

 بهره‌وری انرژی

η = (Energy Output / Energy Input) × 100

نتیجه مهندسی:

در مبدل های الکتریکی مدرن، راندمان تا 95٪ قابل دستیابی است.

تحلیل اقتصادی صنعتی (Industrial ROI Analysis)

یکی از مهم‌ترین دلایل جایگزینی این سیستم ها، بازگشت سرمایه است.

عوامل افزایش ROI:

• کاهش مصرف انرژی
• حذف سوخت‌های فسیلی
• کاهش تعمیرات
• افزایش عمر تجهیزات

نمودار مفهومی ROI:

ROI ↑
100 | ●
80 | ●
60 | ●
40 | ●
20 | ●
0 |_____________________→ زمان

آینده مبدل حرارتی الکتریکی (Future Technology)

آینده این فناوری به شدت به سمت:

• هوش مصنوعی (AI)
• یادگیری ماشین (Machine Learning)
• سیستم‌های خودتنظیم (Self-Regulating Systems)

در حال حرکت است.مبدل های حرارتی الکتریکی با توجه به کنترل دقی کاربرد مبدل حرارتی الکتریکی در HVAC ق دما، راندمان بالا و قابلیت هماهنگی با سیستم‌های هوشمند، نقش مهمی در آینده صنایع حرارتی دارند.

برای انتخاب و بررسی مشخصات فنی، ظرفیت و مدل مناسب، مراجعه به صفحه مبدل الکتریکی صنعتی می‌تواند اطلاعات کامل‌تری در اختیار کاربران قرار دهد.

ویژگی‌های نسل آینده:

• تنظیم خودکار دما بدون اپراتور
• تشخیص خرابی قبل از وقوع
• بهینه‌سازی انرژی لحظه‌ای
• اتصال کامل به شبکه انرژی هوشمند (Smart Grid)

 نقش در صنایع پیشرفته

صنایع نفت و گاز

• کنترل دقیق فرآیندهای پالایش
• جلوگیری از نوسانات دمایی

 صنایع غذایی

• پاستوریزه کردن دقیق
• کنترل کیفیت محصول

صنایع دارویی

• کنترل دمای واکنش‌های حساس
• تولید داروهای استریل

صنایع فضایی

• مدیریت حرارتی تجهیزات حساس
• تست مواد در شرایط خاص

آینده فناوری مبدل های حرارتی

با افزایش استفاده از انرژی‌های پاک و سیستم‌های هوشمند کنترل حرارت، تجهیزات الکتریکی در بسیاری از صنایع جایگاه مهم‌تری پیدا می‌کنند.در این مسیر، توسعه راهکارهای گرمایش الکتریکی صنعتی می‌تواند نقش مهمی در آینده فرآیندهای حرارتی داشته باشد.یکی از حوزه‌هایی که این تحول فناوری در آن اهمیت ویژه‌ای دارد، صنایع فرآیندی مانند نساجی است. در فرآیندهایی مانند رنگرزی، شست‌وشو و آماده‌سازی الیاف، کنترل دقیق دما و انتقال حرارت پایدار نقش مهمی در کیفیت محصول و کاهش مصرف انرژی دارد. استفاده از مبدل حرارتی صفحه ای بهینه سازی شده در صنایع نساجی می‌تواند به افزایش راندمان حرارتی، کاهش هزینه‌های عملیاتی و بهبود عملکرد سیستم‌های گرمایش و سرمایش محلول‌های شیمیایی کمک کند.
