چرا تحلیل پوسته نوع F در TEMA اهمیت دارد؟
در طراحی مبدل های حرارتی پوسته و لوله (Shell & Tube Heat Exchanger)، انتخاب نوع پوسته یکی از تصمیمهای کلیدی و تعیینکننده در راندمان، افت فشار، و عملکرد حرارتی سیستم است. استاندارد TEMA (Tubular Exchanger Manufacturers Association) به عنوان مرجع جهانی طراحی مبدلها، انواع مختلفی از آرایشهای پوسته را معرفی میکند که یکی از مهمترین آنها، پوسته نوع F (Type F Shell) است.
در صنایع نفت، گاز، پتروشیمی و حتی سیستمهای تهویه مطبوع صنعتی مانند چیلرهای تراکمی، شناخت دقیق رفتار حرارتی و مکانیکی این نوع پوسته، نقش مستقیم در افزایش بهرهوری انرژی و کاهش هزینههای عملیاتی دارد.
در این مقاله، تحلیل کاملاً مهندسی، کاربردی از پوسته نوع F ارائه میشود به گونهای که هم برای مهندسان طراحی و هم برای کارفرمایان صنعتی قابل استفاده باشد.
استاندارد TEMA چیست و چه نقشی در طراحی مبدل دارد؟
استاندارد TEMA مجموعهای از دستورالعمل های طراحی برای مبدل های پوسته و لوله است که شامل:
طبقهبندی انواع پوسته (A, B, E, F, G, H, J, K)طراحی مکانیکی و حرارتی
محدودیتهای افت فشار
الزامات ساخت و تعمیرات
هدف اصلی TEMA ایجاد یک زبان مشترک بین طراحان، سازندگان و بهرهبرداران مبدل های حرارتی است.

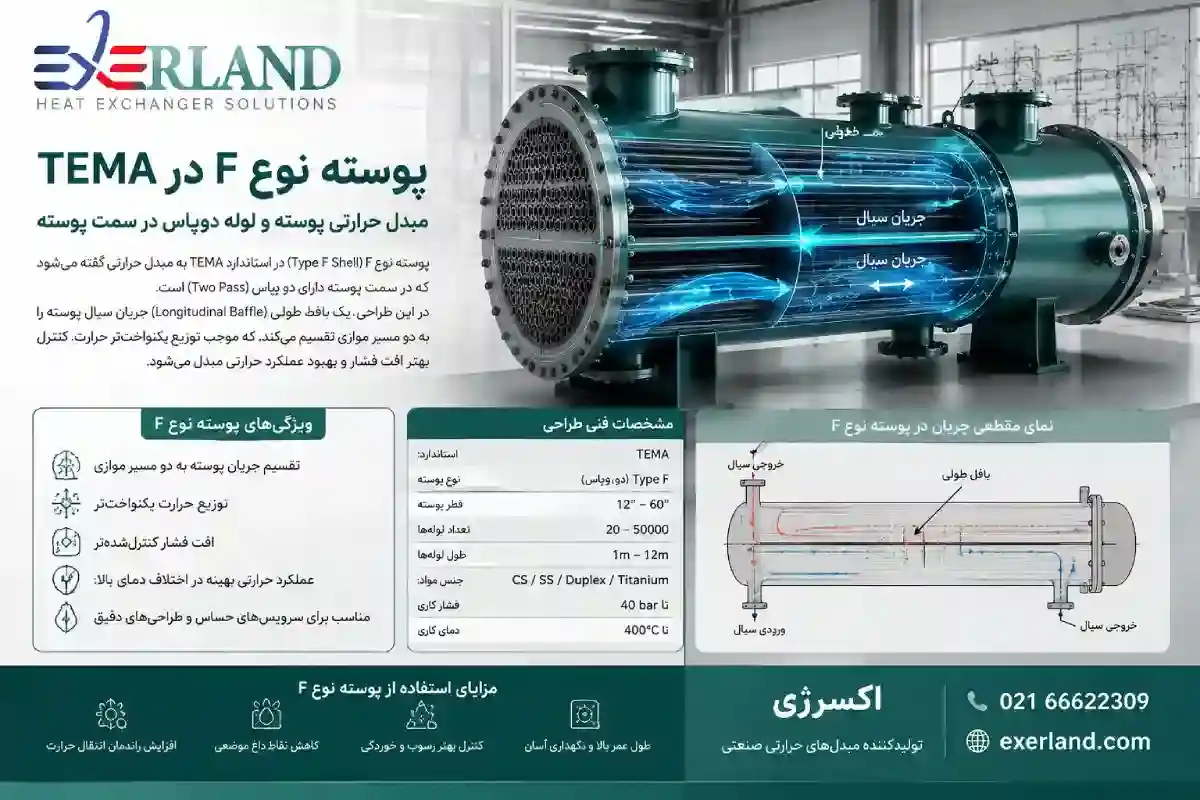

پوسته نوع F در TEMA چیست؟
پوسته نوع F (Type F Shell) در TEMA به مبدل حرارتی پوسته و لوله دوپاس در سمت پوسته اشاره دارد. در این طراحی، یک بافل طولی (Longitudinal Baffle) جریان سیال پوسته را به دو پاس تقسیم میکند که موجب توزیع یکنواختتر حرارت، کنترل بهتر افت فشار و بهبود عملکرد حرارتی مبدل میشود. این نوع طراحی معمولاً در شرایط اختلاف دمای زیاد و نیاز به کنترل دقیقتر انتقال حرارت بهکار میرود. این ساختار باعث میشود:
جریان سیال در پوسته به دو مسیر موازی تقسیم شودتوزیع حرارت یکنواختتر شود
افت فشار کنترلشدهتری ایجاد گردد
این نوع طراحی معمولاً در شرایطی استفاده میشود که اختلاف دمای بالا و نیاز به کنترل دقیق ترمال وجود دارد.

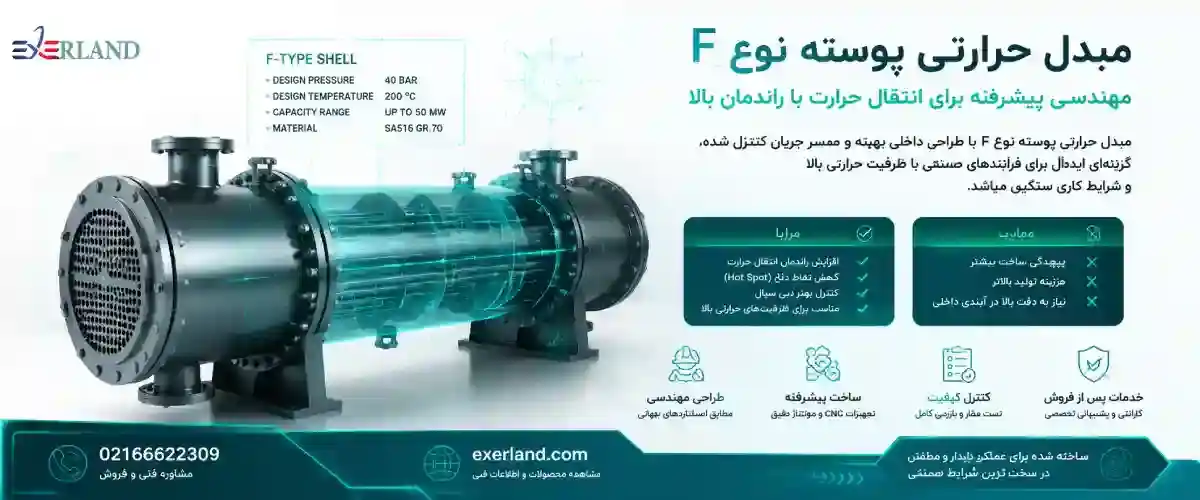

ویژگی های مهندسی پوسته نوع F
مزایا:
افزایش راندمان انتقال حرارتکاهش نقاط داغ (Hot Spot)
کنترل بهتر دبی سیال
مناسب برای ظرفیتهای حرارتی بالا
معایب:
پیچیدگی ساخت بیشترهزینه تولید بالاتر
نیاز به دقت بالا در آب بندی داخلی
هنگام خرید مبدل حرارتی دوار با پوسته نوع F، علاوه بر قیمت، عواملی مانند کیفیت ساخت، نوع متریال، ظرفیت حرارتی، شرایط کاری و خدمات پس از فروش را نیز بررسی کنید تا بهترین بازده و طول عمر را از تجهیز دریافت کنید.
مقایسه پوسته نوع F با سایر انواع پوسته در TEMA
| کاربرد | افت فشار | راندمان حرارتی | ویژگی جریان | نوع پوسته |
|---|---|---|---|---|
| عمومی | کم | متوسط | تک پاس | Type E |
| صنعتی سنگین | متوسط | بالا | دو پاس طولی | Type F |
| دماهای بالا | زیاد | بالا | تقسیم جریان | Type G |
| پالایشگاهی | بالا | بسیار بالا | جریان ترکیبی | Type H |
در صنایع مختلف، مبدل حرارتی اسپیرال به دلیل ساختار مارپیچی و ایجاد جریان یکنواخت سیال، گزینهای مناسب برای انتقال حرارت در سیالات با ویسکوزیته بالا یا دارای ذرات معلق محسوب میشود. این تجهیز در صنایع نفت، گاز، پتروشیمی، غذایی، دارویی و واحدهای تصفیه آب با هدف افزایش بهرهوری فرآیند و کاهش رسوبگذاری مورد استفاده قرار میگیرد. از نظر عملکرد، طراحی جریان در مبدل اسپیرال موجب بهبود راندمان حرارتی، کاهش افت فشار و افزایش پایداری تبادل حرارت میشود. در مقایسه با برخی پوستههای استاندارد TEMA مانند Type F که برای افزایش راندمان از تقسیم جریان بهره میبرند، مبدل اسپیرال با هندسه ویژه خود انتقال حرارت مؤثر و هزینههای نگهداری پایینتری را در بسیاری از کاربردها فراهم میکند.
برای مشاهده مشخصات فنی، ظرفیتهای مختلف و اطلاعات بیشتر میتوانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/spiral-heat-exchangr

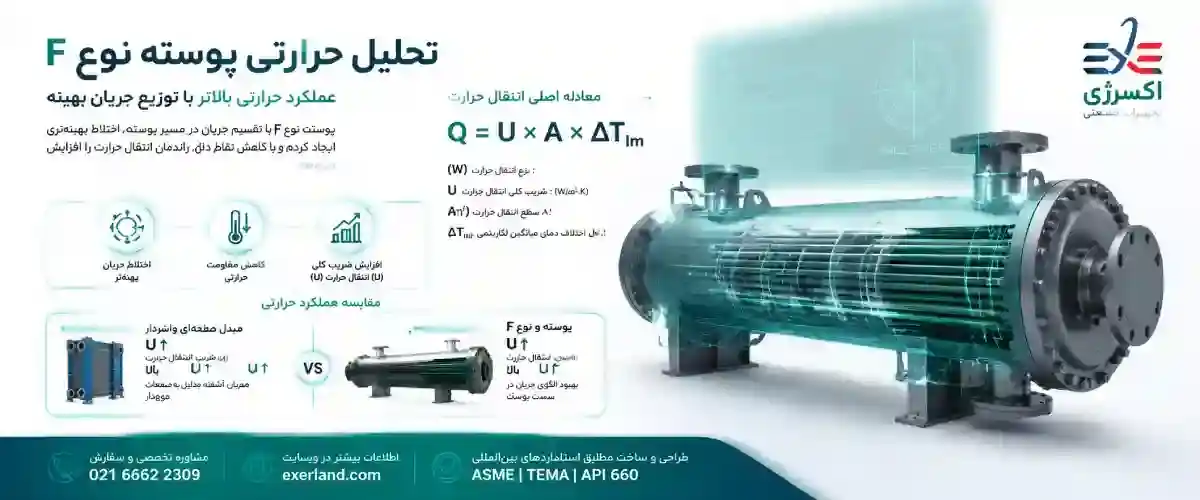

تحلیل حرارتی پوسته نوع F
در طراحی مبدل های حرارتی، معادله اصلی انتقال حرارت به صورت زیر است:
نرخ انتقال حرارت کلی (Heat Duty)Q = U × A × ΔTlm
که در آن:
Q = نرخ انتقال حرارت (W)U = ضریب کلی انتقال حرارت (W/m².K)
A = سطح انتقال حرارت (m²)
ΔTlm = اختلاف دمای میانگین لگاریتمی
در مقایسه با مبدل حرارتی صفحهای واشردار که بهدلیل صفحات موجدار و ایجاد جریان آشفته، ضریب انتقال حرارت بالایی دارد، پوسته نوع F نیز با بهبود الگوی جریان در سمت پوسته، عملکرد حرارتی مناسبی را در کاربردهای صنعتی فراهم میکند.
در پوسته نوع F به دلیل تقسیم جریان، مقدار U معمولاً افزایش مییابد زیرا:
اختلاط جریان بهینهتر استمقاومت حرارتی کاهش می یابد
توزیع دما یکنواخت تر است

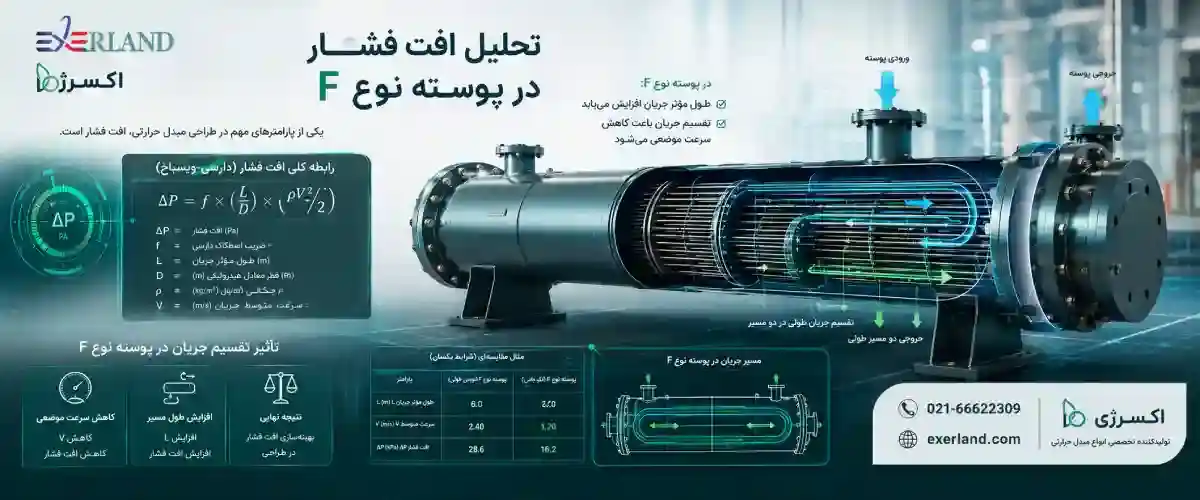

تحلیل افت فشار در پوسته نوع F
یکی از پارامترهای مهم در طراحی، افت فشار است. رابطه کلی افت فشار در جریان داخلی به صورت زیر بیان میشود:
افت فشار دارسی ویسباخΔP = f × (L/D) × (ρV²/2)
در پوسته نوع F:
طول مؤثر جریان افزایش مییابداما تقسیم جریان باعث کاهش سرعت موضعی می شود
در نتیجه افت فشار در محدوده قابل کنترل باقی می ماند، مفهوم تحلیل افت فشار در تجهیزات انتقال حرارت، از جمله مبدل حرارتی هواخنک افقی نیز اهمیت زیادی دارد؛ هرچند در این نوع مبدل، افت فشار عمدتاً در سمت جریان هوا و نحوه عملکرد فنها مورد بررسی قرار میگیرد.
کاربرد پوسته نوع F در صنعت چیلر تراکمی
در سیستم های چیلر تراکمی صنعتی، به ویژه در ظرفیتهای بالا، کنترل دقیق تبادل حرارت بین مبرد و آب اهمیت حیاتی دارد. پوسته نوع F در این سیستمها باعث:
افزایش COP (ضریب عملکرد)کاهش مصرف انرژی کمپرسور
پایداری دمای خروجی آب سرد
میشود.
پارامترهای طراحی پوسته نوع F
| توضیح | پارامتر |
|---|---|
| تعیین ظرفیت حرارتی | دبی جرمی |
| تعیین ΔTlm | دمای ورودی/خروجی |
| فولاد کربنی یا استنلس استیل | جنس پوسته |
| آب، روغن، مبرد | نوع سیال |
| طراحی بر اساس ASME | فشار کاری |
در زمان خرید مبدل حرارتی چند لوله ای، بررسی پارامترهای طراحی پوسته نوع F از جمله دبی جرمی، اختلاف دمای سیال، جنس پوسته، نوع سیال و فشار کاری اهمیت زیادی دارد؛ زیرا انتخاب صحیح این مشخصات، راندمان انتقال حرارت، ایمنی و طول عمر تجهیز را به طور قابل توجهی افزایش میدهد.
ملاحظات مکانیکی در طراحی پوسته نوع F
در طراحی مکانیکی این نوع پوسته باید موارد زیر در نظر گرفته شود:
تنشهای حرارتی ناشی از اختلاف دماانبساط طولی پوسته
ارتعاشات ناشی از جریان دو فازی
آببندی بین بفل طولی و پوسته
تحلیل عملکرد حرارتی پیشرفته (Advanced Thermal Analysis)
در مدلهای پیشرفته CFD، پوسته نوع F نشان میدهد:
کاهش گردابههای حرارتی مخربافزایش یکنواختی دما در سطح لولهها
بهبود ضریب انتقال حرارت تا 12 تا 25 درصد نسبت به پوسته E
ورود به طراحی واقعی مهندسی
در ، ساختار، مفهوم و رفتار کلی پوسته نوع F در استاندارد TEMA بررسی شد. اما در این مرحله وارد بخش واقعی و صنعتی طراحی میشویم؛ جایی که دیگر صحبت از تعریف نیست، بلکه بحث بر سر سایزینگ (Sizing)، انتخاب پارامترها، تحلیل عددی و کنترل راندمان واقعی مبدل حرارتی است.
پوسته نوع F به دلیل داشتن جریان طولی دو پاس، یکی از پیچیدهترین آرایشها در خانواده مبدل های Shell & Tube محسوب می شود و طراحی آن نیازمند تحلیل همزمان حرارتی، هیدرولیکی و مکانیکی است.
اصول طراحی و تحلیل مطرحشده، علاوه بر پوسته نوع F، در بسیاری از انواع مبدل حرارتی پوسته لوله ای نیز برای دستیابی به عملکرد حرارتی مطلوب، کاهش افت فشار و افزایش راندمان مورد توجه قرار میگیرد.

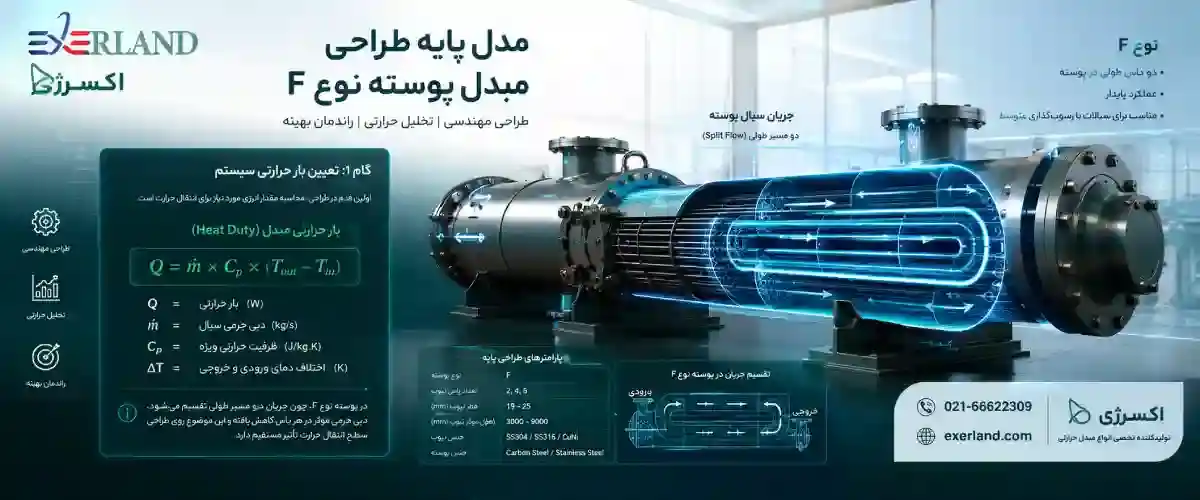

مدل پایه طراحی مبدل پوسته نوع F
در طراحی مهندسی، اولین قدم تعیین بار حرارتی سیستم است. این مقدار مشخص میکند مبدل چه مقدار انرژی باید منتقل کند.
بار حرارتی مبدل (Heat Duty)Q = ṁ × Cp × (Tout - Tin)
که در آن:
Q = بار حرارتی (W)ṁ = دبی جرمی سیال (kg/s)
Cp = ظرفیت حرارتی ویژه (J/kg.K)
ΔT = اختلاف دمای ورودی و خروجی
در پوسته نوع F، چون جریان به دو مسیر طولی تقسیم میشود، دبی جرمی مؤثر در هر پاس کاهش یافته و این موضوع روی طراحی سطح انتقال حرارت تأثیر مستقیم دارد.
محاسبه سطح انتقال حرارت مورد نیاز
پس از تعیین Q، باید سطح انتقال حرارت محاسبه شود:
سطح انتقال حرارتA = Q / (U × ΔTlm)
در اینجا:
A = سطح کل انتقال حرارت (m²)U = ضریب کلی انتقال حرارت (W/m².K)
ΔTlm = اختلاف دمای میانگین لگاریتمی
بیشتر بخوانید: الزامات استاندارد و طراحی مبدل حرارتی در داروسازی
اختلاف دمای میانگین لگاریتمی (LMTD)
برای مبدلهای نوع F که جریان پیچیدهتری دارند، LMTD اهمیت بسیار بالایی دارد:
اختلاف دمای میانگین لگاریتمی (LMTD)ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
در پوسته نوع F معمولاً به دلیل تقسیم جریان:
ΔT1 و ΔT2 یکنواختتر میشوندراندمان حرارتی افزایش مییابد
تحلیل ضریب کلی انتقال حرارت (U-value)
ضریب U یکی از مهمترین پارامترهای طراحی است و در پوسته F به دلیل افزایش سطح تماس مؤثر بین سیالات معمولاً بالاتر از پوسته E است.
مقاومت حرارتی کل
1/U = 1/hi + Rf,i + (δ/k) + Rf,o + 1/ho
که در آن:
hi = ضریب انتقال حرارت سمت داخلیho = ضریب انتقال حرارت سمت پوسته
Rf = رسوبگذاری (Fouling Factor)
δ = ضخامت لوله
k = هدایت حرارتی ماده

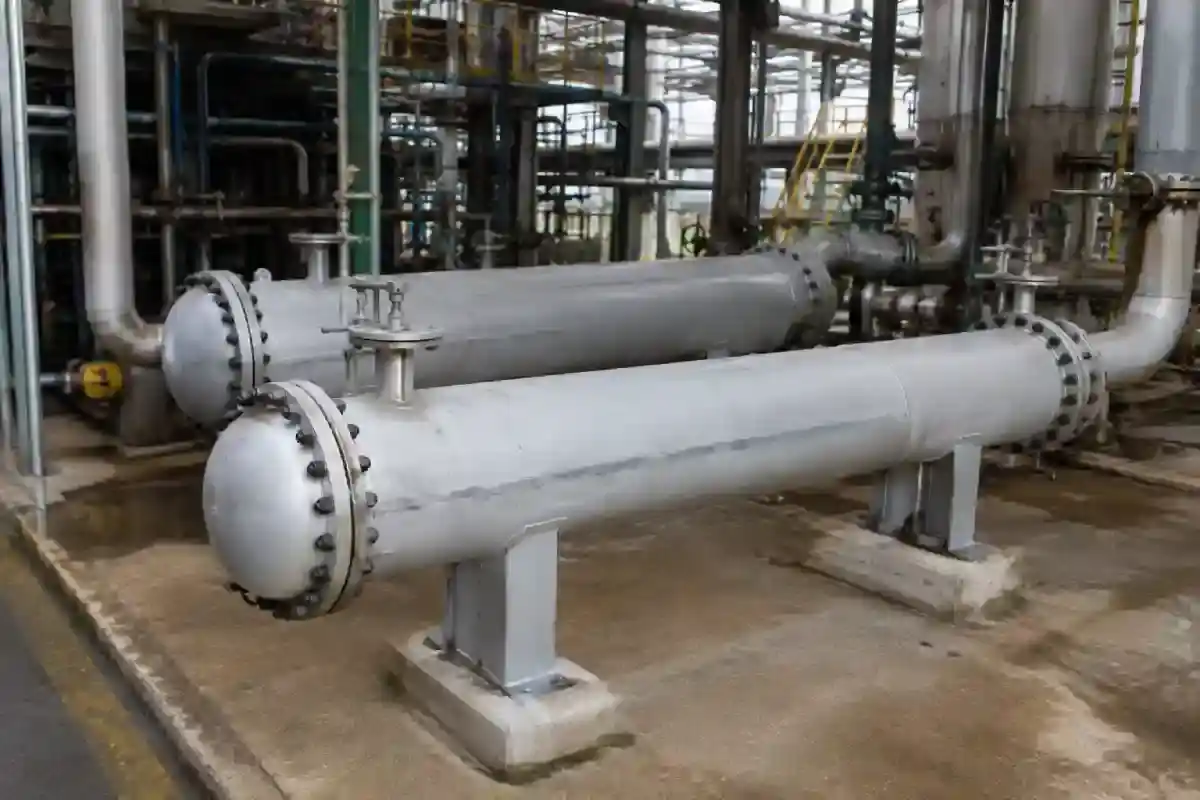

تحلیل هیدرولیکی پوسته نوع F
یکی از تفاوتهای کلیدی Type F با سایر پوستهها، رفتار جریان است.
ویژگی مهم:
جریان در پوسته به دو مسیر طولی تقسیم میشودسرعت موضعی کاهش مییابد
توزیع فشار یکنواختتر میشود
محاسبه افت فشار در پوسته F
افت فشار باید در محدوده استاندارد TEMA باقی بماند:
افت فشار کلیΔP = (f × L × ρ × V²) / (2 × D)
در پوسته نوع F:
L مؤثر افزایش مییابدV (سرعت) کاهش مییابد
در نتیجه ΔP کنترلشده باقی می ماند
کنترل افت فشار از عوامل مهم در طراحی تجهیزات انتقال حرارت، از جمله اواپراتور چیلر، به شمار میرود؛ زیرا افزایش بیش از حد افت فشار میتواند باعث کاهش راندمان سیستم و افزایش مصرف انرژی شود.
طراحی عددی تعداد لولهها (Tube Count Estimation)
برای تخمین تعداد لولهها:
تعداد لولههاN = A / (π × D × L)
که:
N = تعداد لولههاD = قطر خارجی لوله
L = طول لوله
در پوسته F معمولاً:
تعداد لولهها بیشتر از پوسته E انتخاب میشودبه دلیل توزیع جریان بهتر

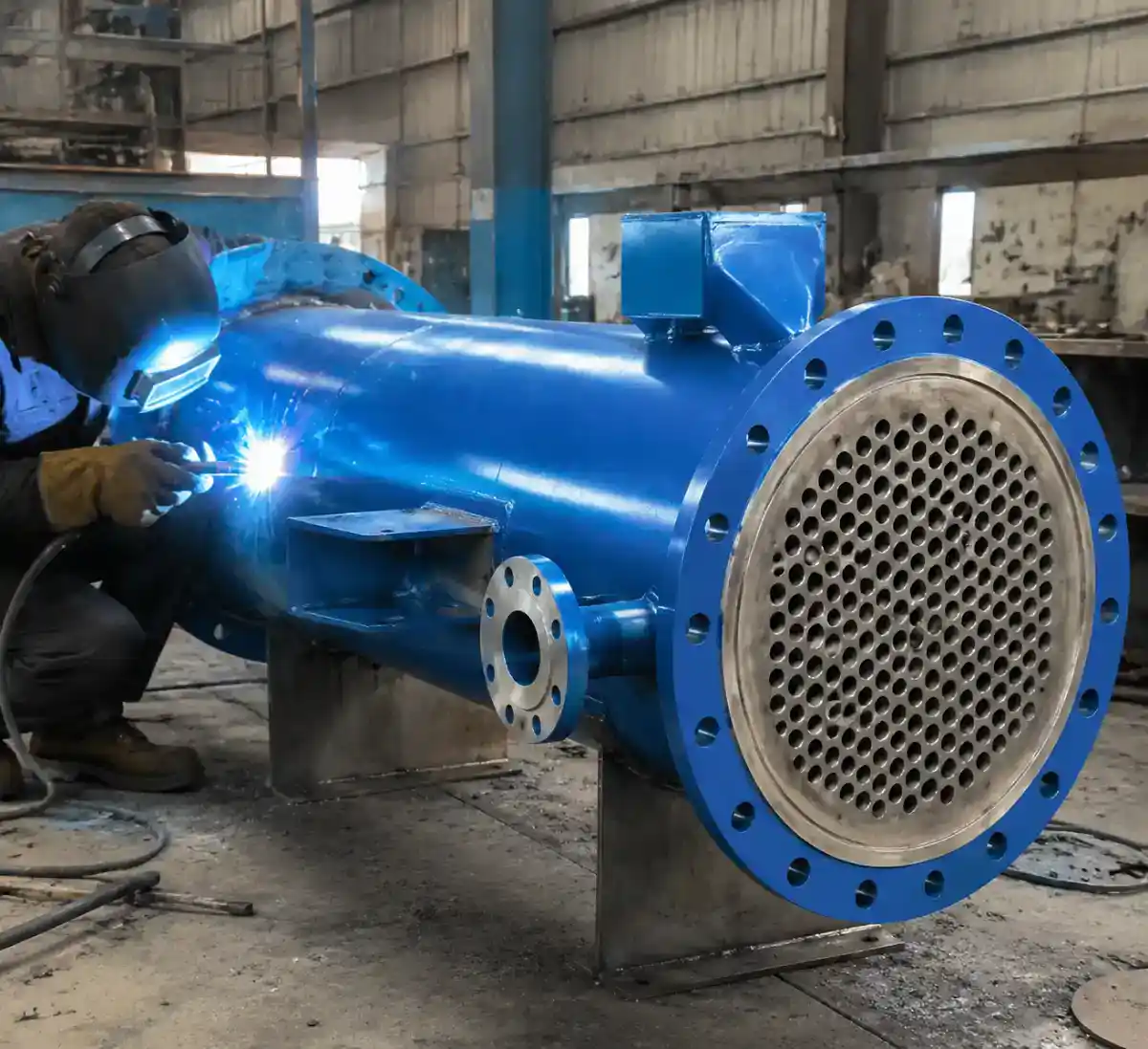

تحلیل عملکرد حرارتی در پوسته نوع F (Thermal Efficiency)
راندمان حرارتی در این نوع پوسته معمولاً با شاخص زیر بررسی میشود:
راندمان مبدل حرارتیη = (Q واقعی / Q تئوری) × 100
در پوسته نوع F:
η بین 85% تا 95% در طراحی بهینهدر شرایط صنعتی حتی بالاتر از پوسته های رایج
ارزیابی راندمان حرارتی، علاوه بر پوسته نوع F، در مبدل حرارتی بریز نیز از اهمیت بالایی برخوردار است؛ زیرا کیفیت اتصالهای بریز و طراحی فشرده مبدل، تأثیر مستقیمی بر میزان انتقال حرارت و عملکرد نهایی آن دارد.
اثر Longitudinal Baffle در طراحی
وجود بفل طولی (Longitudinal Baffle) باعث:
جداسازی جریان رفت و برگشتکاهش اختلاط ناخواسته
افزایش گرادیان دمایی مفید
کنترل بهتر جریان آرام و آشفته
این بخش یکی از مهمترین تفاوتهای طراحی TEMA Type F است.
مقایسه مهندسی پوسته F در برابر پوسته E (تحلیل طراحی)
| Type F | Type E | پارامتر |
|---|---|---|
| دو پاس طولی | تک پاس | ساختار جریان |
| بالا | متوسط | راندمان حرارتی |
| متوسط کنترلشده | کم | افت فشار |
| پیچیده | ساده | پیچیدگی طراحی |
| سنگین و دقیق | عمومی | کاربرد صنعتی |
بیشتر بخوانید: مبدل حرارتی مناسب صنایع دارویی چیست؟انواع، کاربردها و استانداردهای طراحی
کاربرد طراحی در چیلر تراکمی صنعتی
در سیستم های چیلر تراکمی بزرگ:
کنترل دقیق دمای اواپراتور ضروری استنوسان دمایی باید حداقل باشد
پوسته نوع F باعث:
افزایش پایداری سوپرهیتکاهش استهلاک کمپرسور
افزایش COP سیستم
میشود.
تحلیل CFD در پوسته نوع F
در تحلیل CFD مشاهده میشود:
جریان در هر پاس یکنواختتر استنقاط Dead Zone کاهش مییابد
توزیع دما روی تیوبها همگنتر است
نرخ انتقال حرارت موضعی افزایش مییابد
در بررسی پارامترهای طراحی پوسته نوع F، انتخاب صحیح دبی، فشار کاری، جنس پوسته و نوع سیال نقش مهمی در افزایش راندمان و طول عمر تجهیز دارد. همچنین اگر قصد خرید مبدل حرارتی صفحهای را دارید، مقایسه این پارامترها با نیازهای فرآیندی به شما کمک میکند مناسبترین نوع مبدل را از نظر عملکرد، ظرفیت و هزینه انتخاب کنید.
از تئوری تا طراحی واقعی پروژه
در این مرحله وارد نقطهای میشویم که مقاله از حالت آموزشی خارج شده و تبدیل به یک «دفترچه طراحی مهندسی واقعی» میشود. هدف این طراحی یک مبدل حرارتی پوسته و لوله با آرایش پوسته نوع F بر اساس استاندارد TEMA در یک سناریوی صنعتی واقعی است.
فرض میکنیم پروژه مربوط به یک سیستم صنعتی مشابه چیلر تراکمی یا واحد فرآیندی پتروشیمی است که در آن نیاز به انتقال حرارت دقیق و پایدار وجود دارد.

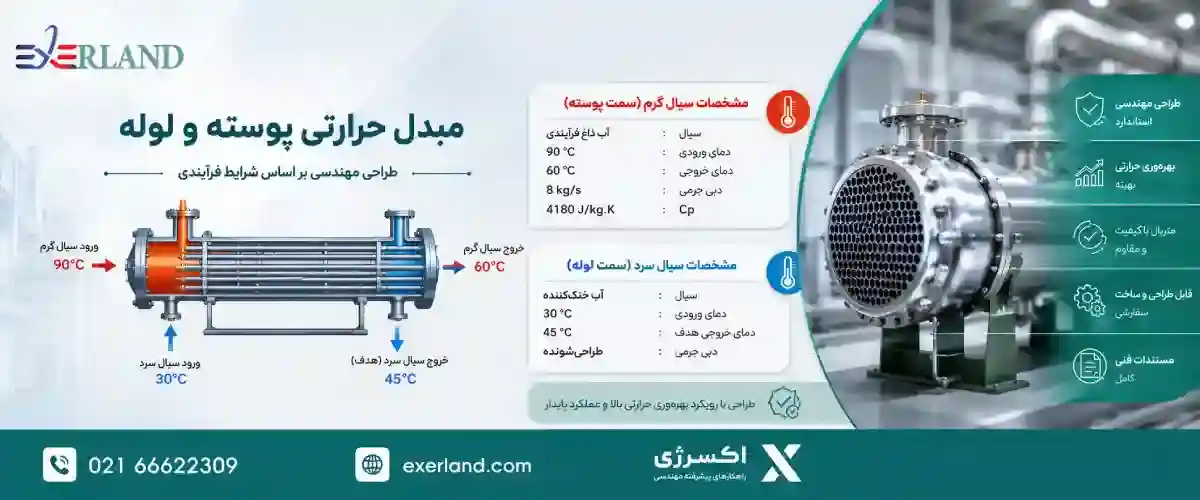

تعریف سناریوی طراحی (Design Basis)
مشخصات سیال گرم (Hot Side)
- سیال: آب داغ فرآیندی
- دمای ورودی: 90°C
- دمای خروجی: 60°C
- دبی جرمی: 8 kg/s
- Cp: 4180 J/kg.K
مشخصات سیال سرد (Cold Side)
- سیال: آب خنککننده
- دمای ورودی: 30°C
- دمای خروجی هدف: 45°C
- دبی جرمی: نامشخص (طراحیشونده)
بیشتر بخوانید: مبدل حرارتی برای سیالات بهداشتی و دارویی | طراحی استریل، محاسبات مهندسی و استانداردهای GMP
محاسبه بار حرارتی واقعی سیستم
برای سمت گرم:
بار حرارتی واقعیQ = ṁ × Cp × (Tin - Tout)
جایگذاری:
Q = 8 × 4180 × (90 - 60)
نتیجه:Q = 8 × 4180 × 30 = 1,003,200 W ≈ 1003 kW
تعیین دبی سیال سرد
دبی جرمی سیال سردṁ = Q / (Cp × ΔT)
ΔT = 45 - 30 = 15°C
ṁ = 1,003,200 / (4180 × 15)
ṁ ≈ 16 kg/s
محاسبه اختلاف دمای میانگین لگاریتمی (LMTD)
اختلاف دماها:
- ΔT1 = 90 - 45 = 45
- ΔT2 = 60 - 30 = 30
LMTDΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
ΔTlm = (45 - 30) / ln(45/30)
ΔTlm ≈ 15 / 0.405 ≈ 37°C
انتخاب ضریب انتقال حرارت (U-value)
برای پوسته نوع F در شرایط صنعتی:
سیال آب-آبجریان نسبتاً تمیز
فرض طراحی:
U = 850 W/m².K
در زمان خرید مبدل حرارتی U-Tube نیز توجه به مقدار U-value و شرایط عملکردی اهمیت زیادی دارد؛ زیرا این پارامتر به طور مستقیم بر بازده انتقال حرارت، ابعاد مبدل، مصرف انرژی و هزینههای بهرهبرداری تأثیر میگذارد.
محاسبه سطح انتقال حرارت مورد نیاز
سطح انتقال حرارتA = Q / (U × ΔTlm)
A = 1,003,200 / (850 × 37)
A ≈ 31.9 m²
طراحی اولیه ابعاد مبدل
انتخاب لولهها:
قطر خارجی: 19 mmطول لوله: 3 m
سطح هر لولهA_tube = π × D × L
A_tube = 3.14 × 0.019 × 3 ≈ 0.179 m²
در طراحی اولیه مبدلهای حرارتی، تعیین ابعاد و سطح انتقال حرارت لولهها نقش مهمی در محاسبه تعداد لولهها و دستیابی به ظرفیت حرارتی موردنیاز دارد. همچنین اگر قصد خرید مبدل حرارتی لوله مارپیچ را دارید، مقایسه سطح انتقال حرارت، محدودیت فضای نصب و شرایط جریان سیال با مبدلهای لولهای میتواند به انتخاب مناسبترین تجهیز برای فرآیند صنعتی کمک کند.
تعداد لولهها
تعداد لولههاN = A_total / A_tube
N = 31.9 / 0.179 ≈ 178 لوله

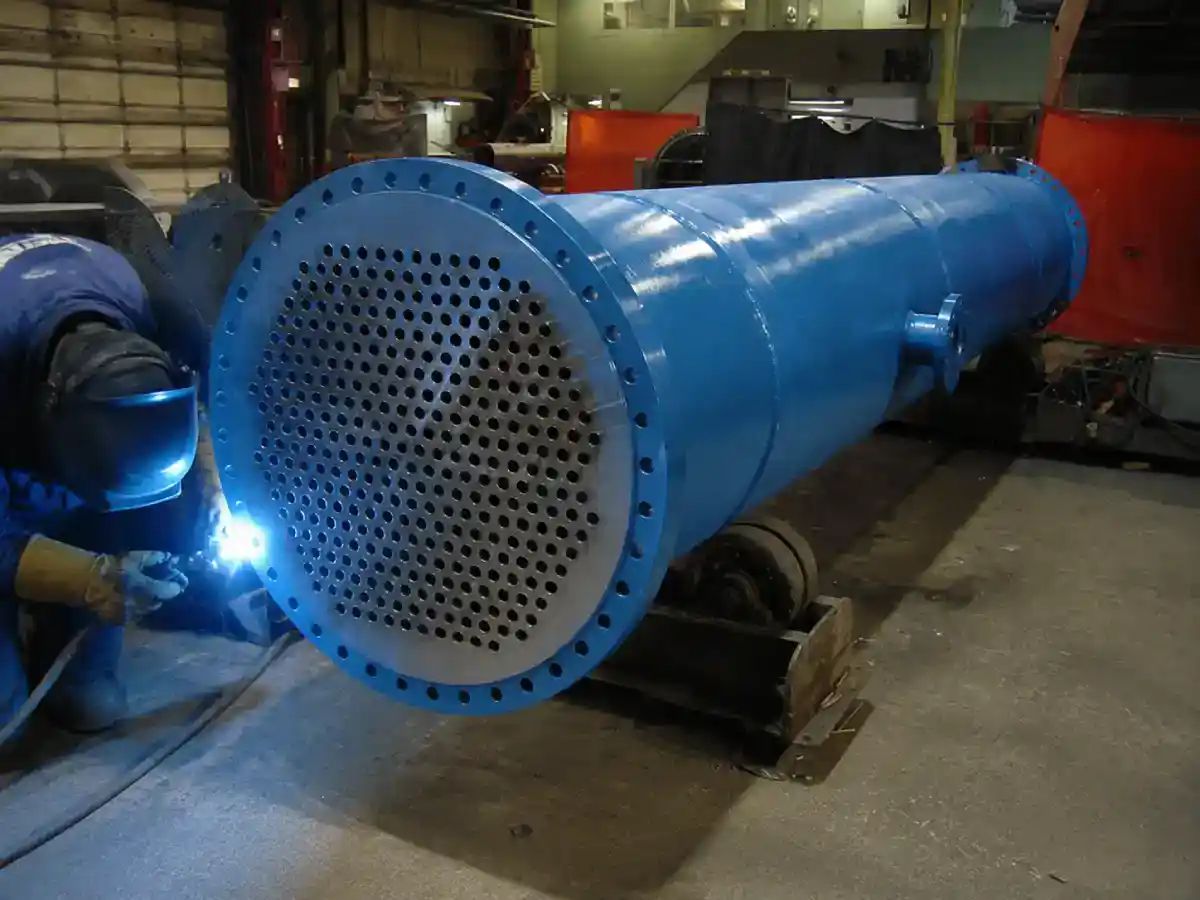

انتخاب آرایش پوسته نوع F
در این طراحی:
پوسته: Type F (دو پاس طولی)دلیل انتخاب:کنترل بهتر دما
کاهش اختلاط حرارتی
افزایش راندمان در ظرفیت بالا
در کاربردهایی که محدودیت فضا و نیاز به سطح انتقال حرارت بیشتر وجود دارد، مبدل حرارتی فین پلیت نیز بهعنوان یکی از گزینههای متداول مورد استفاده قرار میگیرد؛ با این حال، انتخاب آرایش پوسته نوع F در مبدلهای پوسته و لوله برای شرایط عملیاتی با ظرفیت بالا مزایای خاص خود را دارد.
تحلیل افت فشار پوسته (Shell Side)
فرض:
سرعت متوسط: 1.5 m/sطول مؤثر: 3 m
قطر هیدرولیکی: 0.25 m
f ≈ 0.005
افت فشارΔP = (f × L × ρ × V²) / (2 × D)
ΔP ≈ مقدار کنترلشده در محدوده طراحی TEMA (کمتر از 1 بار)

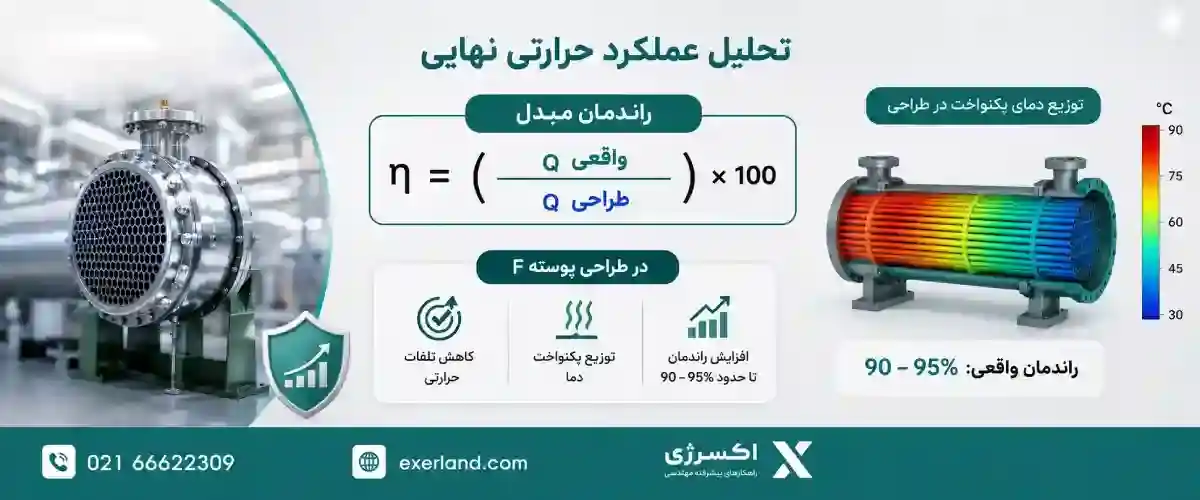

تحلیل عملکرد حرارتی نهایی
راندمان واقعی:
راندمان مبدلη = (Q واقعی / Q طراحی) × 100
در طراحی پوسته F:
- کاهش تلفات حرارتی
- توزیع یکنواخت دما
- افزایش راندمان تا حدود 90–95%\
تحلیل مهندسی انتخاب پوسته نوع F
چرا در این پروژه Type F انتخاب شد؟
دلایل مهندسی:
- ظرفیت حرارتی بالای 1 مگاوات
- نیاز به کنترل دقیق ΔT خروجی
- جلوگیری از Hot Spot روی تیوبها
- بهبود عملکرد در بار متغیر
- مناسب برای سیستمهای صنعتی و چیلرهای بزرگ
در پروژههای صنعتی و تأسیساتی، مبدل حرارتی پوسته و لوله تک پاس به دلیل قابلیت انتقال حرارت پایدار و امکان طراحی برای بارهای حرارتی بالا، در سیستمهای سرمایش و گرمایش مرکزی، صنایع نفت، گاز، پتروشیمی و چیلرهای صنعتی کاربرد گستردهای دارد. در بسیاری از پروژههای با ظرفیت حرارتی بیش از یک مگاوات، استفاده از آرایشهای مهندسی نظیر پوسته Type F به بهبود توزیع جریان، کنترل دقیق اختلاف دمای خروجی و کاهش احتمال ایجاد Hot Spot بر روی تیوبها کمک میکند. این ویژگیها موجب افزایش راندمان حرارتی، عملکرد مطمئن در شرایط بار متغیر و کاهش هزینههای بهرهبرداری و نگهداری میشود. همچنین ساختار مقاوم این مبدل، امکان کارکرد مداوم در شرایط عملیاتی سنگین را فراهم میکند.
