مبدل حرارتی صفحه ای در صنایع غذایی و نوشیدنی؛ کاربرد، مزایا، طراحی و انتخاب

در صنایع غذایی و نوشیدنی، کنترل دما مستقیماً با کیفیت محصول، ایمنی فرآیند، مصرف انرژی و پایداری خط تولید ارتباط دارد. از پاستوریزاسیون شیر و خنک‌سازی نوشیدنی‌ها تا بازیافت حرارت و کنترل دمای سیالات فرآیندی، انتقال حرارت باید با دقت و تکرارپذیری بالا انجام شود.

مبدل حرارتی صفحه‌ای (Plate Heat Exchanger یا PHE) به دلیل سطح انتقال حرارت بالا، ابعاد فشرده، قابلیت کنترل مناسب دما و امکان طراحی برای شست‌وشوی دوره‌ای، یکی از گزینه‌های مهم در بسیاری از فرآیندهای صنایع غذایی و نوشیدنی است.

اگر هدف شما بررسی مشخصات فنی، مدل‌های قابل استفاده در پروژه و خرید، قیمت و مشخصات مبدل حرارتی صفحه ای است، صفحه تخصصی مبدل‌های حرارتی صفحه‌ای Exerland می‌تواند نقطه شروع مناسبی برای بررسی گزینه‌ها باشد.

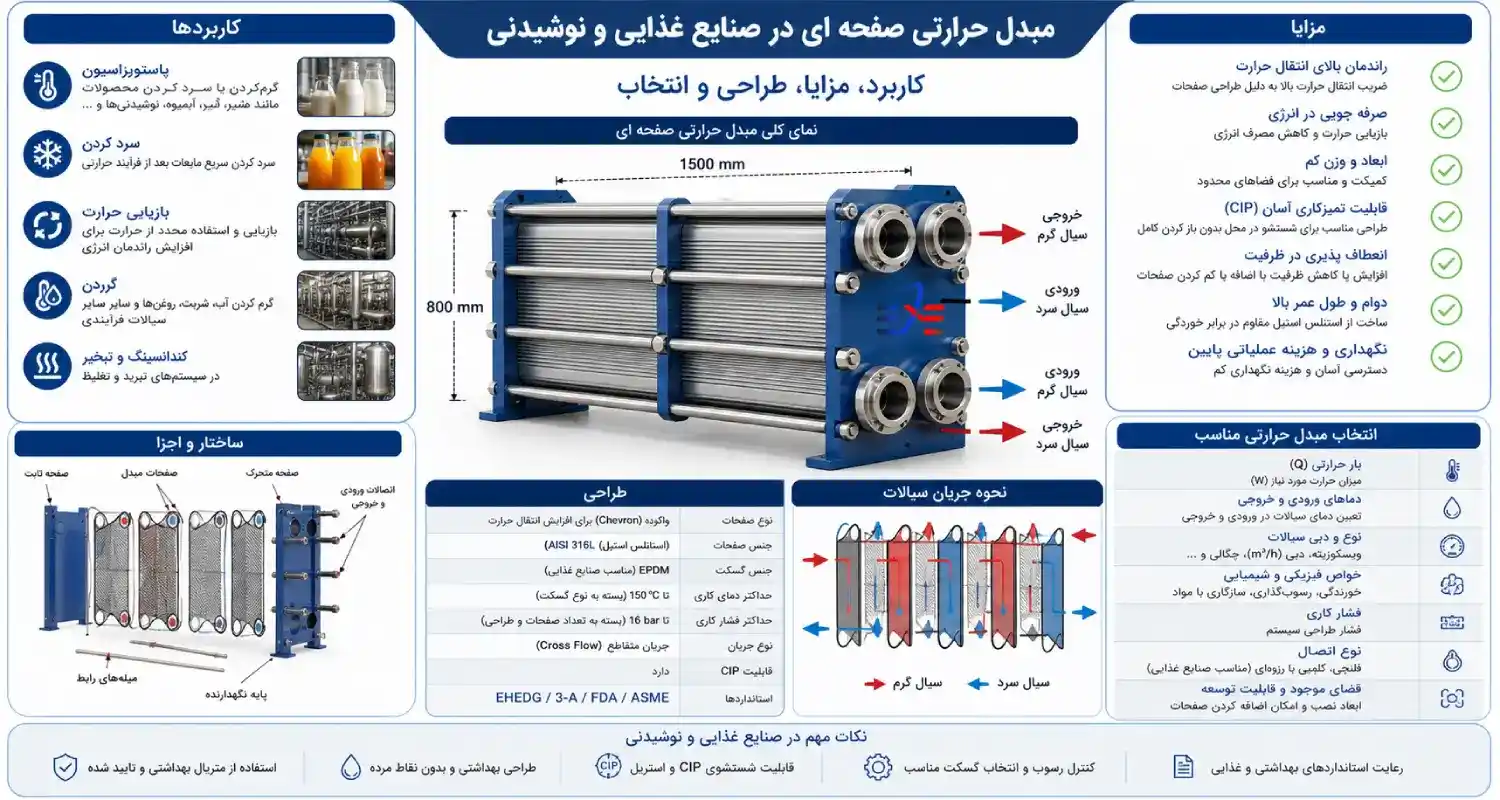

مبدل حرارتی صفحه ای در صنایع غذایی چیست؟

مبدل حرارتی صفحه ای تجهیزی است که انتقال انرژی حرارتی را بین دو سیال جدا از یکدیگر انجام می‌دهد. در نوع رایج آن، مجموعه ای از صفحات فلزی در کنار یکدیگر قرار گرفته و کانال‌های جداگانه‌ای برای عبور سیال گرم و سرد ایجاد می‌کنند.

سیال‌ها در مسیرهای مجزا حرکت می‌کنند و حرارت از طریق صفحات انتقال می‌یابد، بدون اینکه دو سیال به صورت مستقیم با یکدیگر مخلوط شوند.

در صنایع غذایی، طراحی مبدل فقط بر اساس ظرفیت حرارتی تعیین نمی‌شود. نوع محصول، دبی، دمای ورودی و خروجی، ویسکوزیته، احتمال رسوب، افت فشار مجاز، جنس قطعات در تماس با سیال و الزامات شست‌وشو باید همزمان بررسی شوند.

به همین دلیل، یک مبدل حرارتی مناسب برای آب ممکن است برای شیر، سس یا یک نوشیدنی دارای ذرات انتخاب مناسبی نباشد.

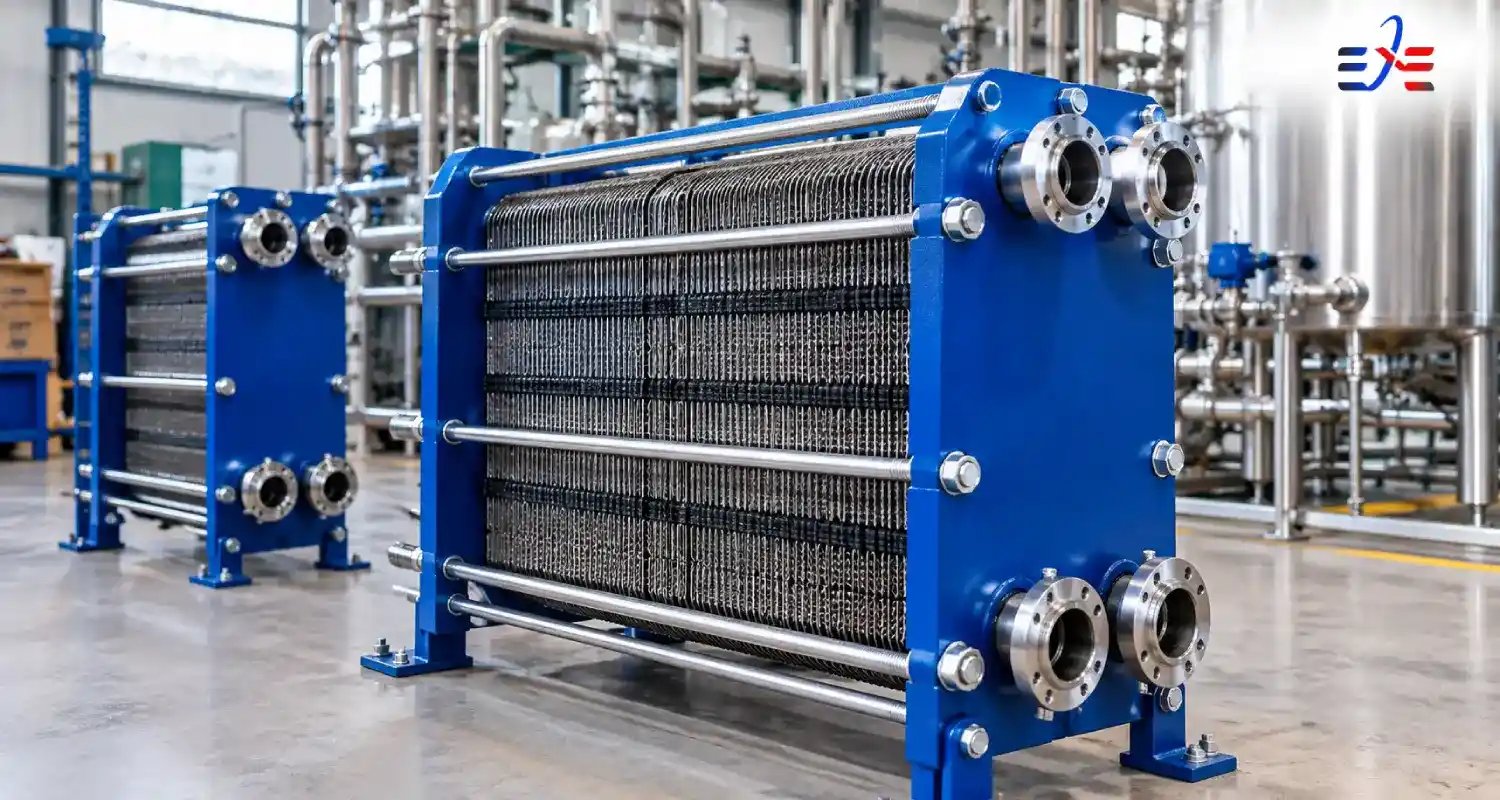

چرا مبدل صفحه ای در صنایع غذایی و نوشیدنی پرکاربرد است؟

مهم‌ترین مزیت PHE در این صنعت، ترکیب سطح انتقال حرارت بالا با حجم نسبتاً کم است. صفحات موج‌دار می‌توانند باعث افزایش آشفتگی کنترل‌شده جریان شوند و این موضوع به بهبود انتقال حرارت کمک می‌کند.

از طرف دیگر، نوع مبدل حرارتی صفحه ای گسکت دار امکان باز کردن مجموعه صفحات برای بازرسی و تمیزکاری وجود دارد. این ویژگی در فرآیندهایی که رسوب‌گذاری یا نیاز به شست‌وشوی دوره‌ای دارند اهمیت زیادی دارد.

مزایای اصلی عبارت‌اند از:

• راندمان حرارتی بالا در بسیاری از شرایط کاری

• ابعاد فشرده نسبت به برخی طرح‌های سنتی

• امکان افزایش ظرفیت در برخی طرح‌ها با افزودن صفحات

• کنترل مناسب دمای سیال

• امکان بازرسی و تمیزکاری در مدل‌های قابل بازشدن

• قابلیت استفاده در سیستم‌های بازیافت حرارت

• امکان طراحی متناسب با الزامات فرآیندی و بهداشتی

البته هیچ نوع مبدلی برای همه فرآیندها بهترین گزینه نیست. انتخاب باید بر اساس شرایط واقعی پروژه انجام شود.

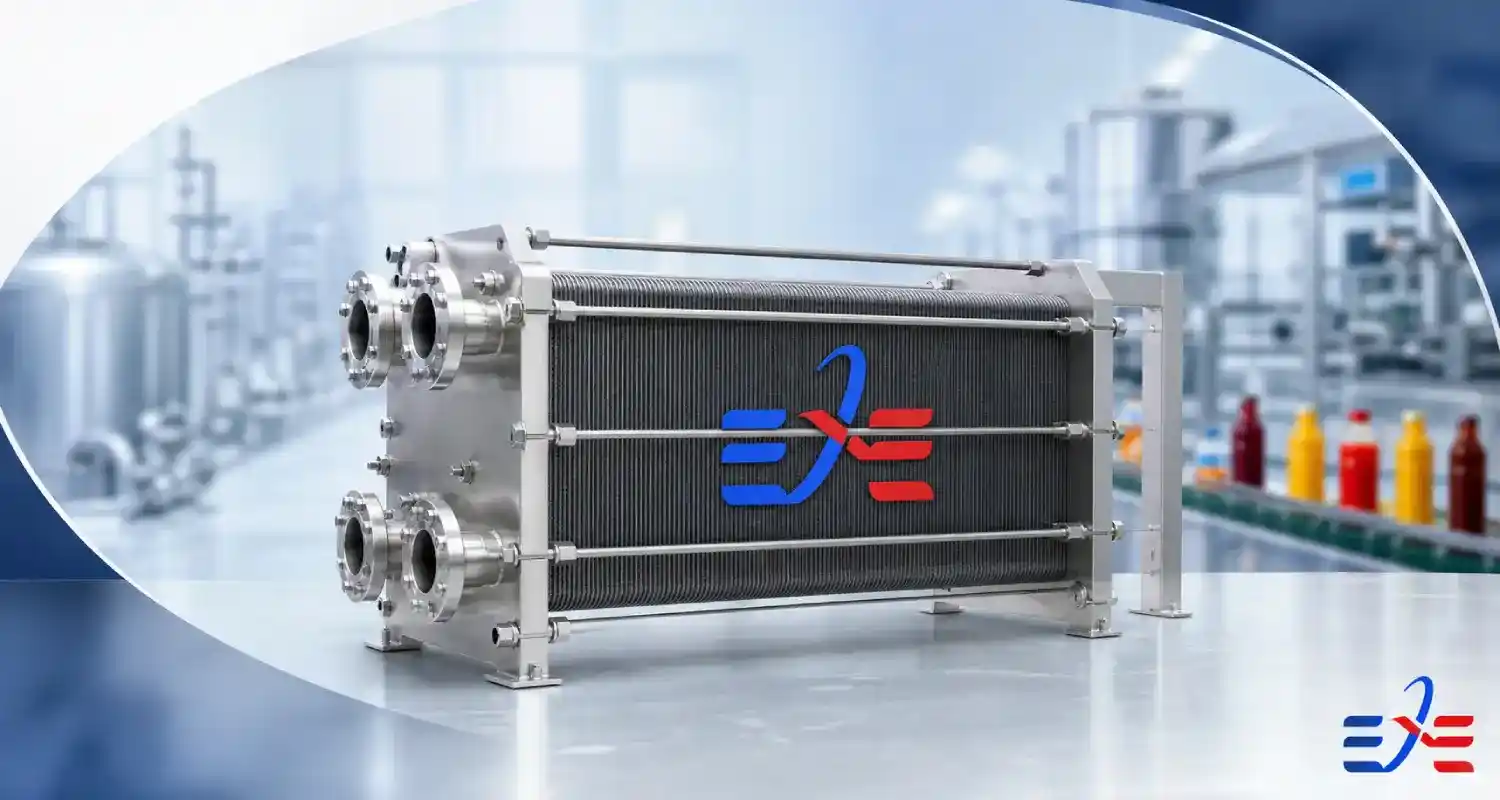

کاربردهای مبدل حرارتی صفحه ای در صنایع غذایی

پاستوریزاسیون شیر و محصولات لبنی

یکی از شناخته‌شده‌ترین کاربردهای PHE در صنایع غذایی، فرآیندهای حرارتی محصولات لبنی است. در پاستوریزاسیون، محصول باید طبق فرآیند تعریف‌شده به دمای موردنظر برسد و سپس در شرایط کنترل‌شده سرد شود.

برای بررسی جزئیات این کاربرد، مقاله مبدل حرارتی برای پاستوریزاسیون نیز در کلاستر تخصصی Exerland قرار دارد.

در طراحی این سیستم، فقط رسیدن به دمای نهایی کافی نیست. زمان ماند، دبی، افت فشار، قابلیت شست‌وشو، کنترل دما و شرایط فرآیندی باید همزمان در نظر گرفته شوند.

خنک‌سازی شیر و نوشیدنی‌ها

پس از مراحل گرمایش یا پاستوریزاسیون، محصول ممکن است نیاز به خنک‌سازی سریع داشته باشد. در این حالت، مبدل صفحه ای می‌تواند برای انتقال حرارت بین محصول و آب سرد یا سیال خنک‌کننده استفاده شود.

در انتخاب مبدل برای این کاربرد، اختلاف دمای دو سمت، دبی محصول و افت فشار مجاز اهمیت زیادی دارند.

تولید نوشیدنی‌ها و آبمیوه‌ها

در خطوط نوشیدنی، کنترل دمای محصول ممکن است در چند مرحله انجام شود. گرمایش، خنک‌سازی، تثبیت دما و بازیافت حرارت از جمله کاربردهای قابل بررسی هستند.

البته نوع نوشیدنی اهمیت زیادی دارد. نوشیدنی شفاف و کم‌ویسکوز با محصول دارای ذرات، پالپ یا ویسکوزیته بالاتر الزاماً به یک طراحی مشابه نیاز ندارند.

بازیافت حرارت

در یک خط تولید، ممکن است یک جریان گرم در حال خروج از فرآیند باشد و جریان دیگری به پیش گرمایش نیاز داشته باشد. استفاده از مبدل برای انتقال این انرژی می‌تواند نیاز به مصرف انرژی اولیه را کاهش دهد.

میزان صرفه‌جویی به شرایط واقعی فرآیند وابسته است و باید با استفاده از داده‌های دما، دبی، بار حرارتی و شرایط بهره‌برداری محاسبه شود.

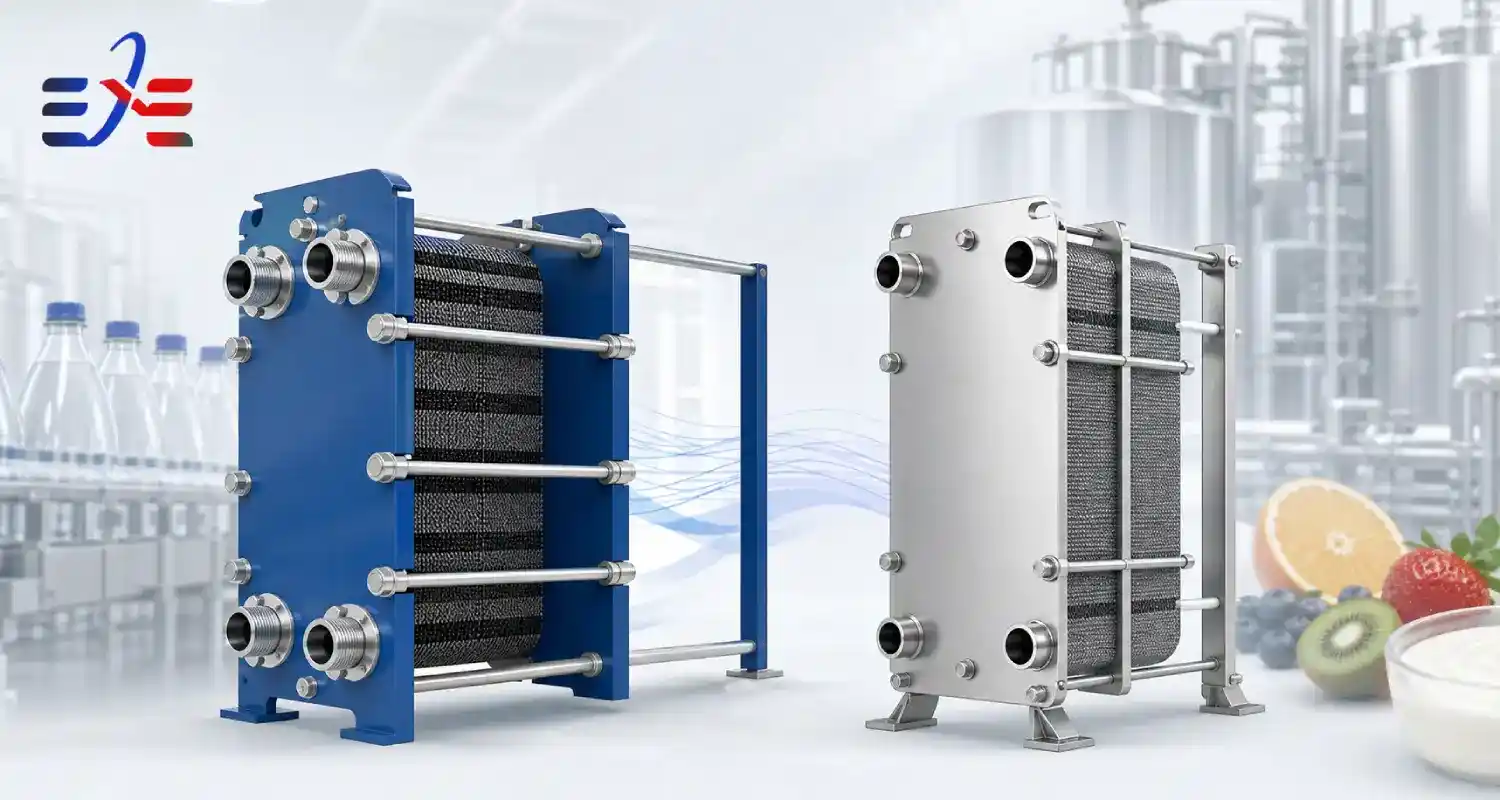

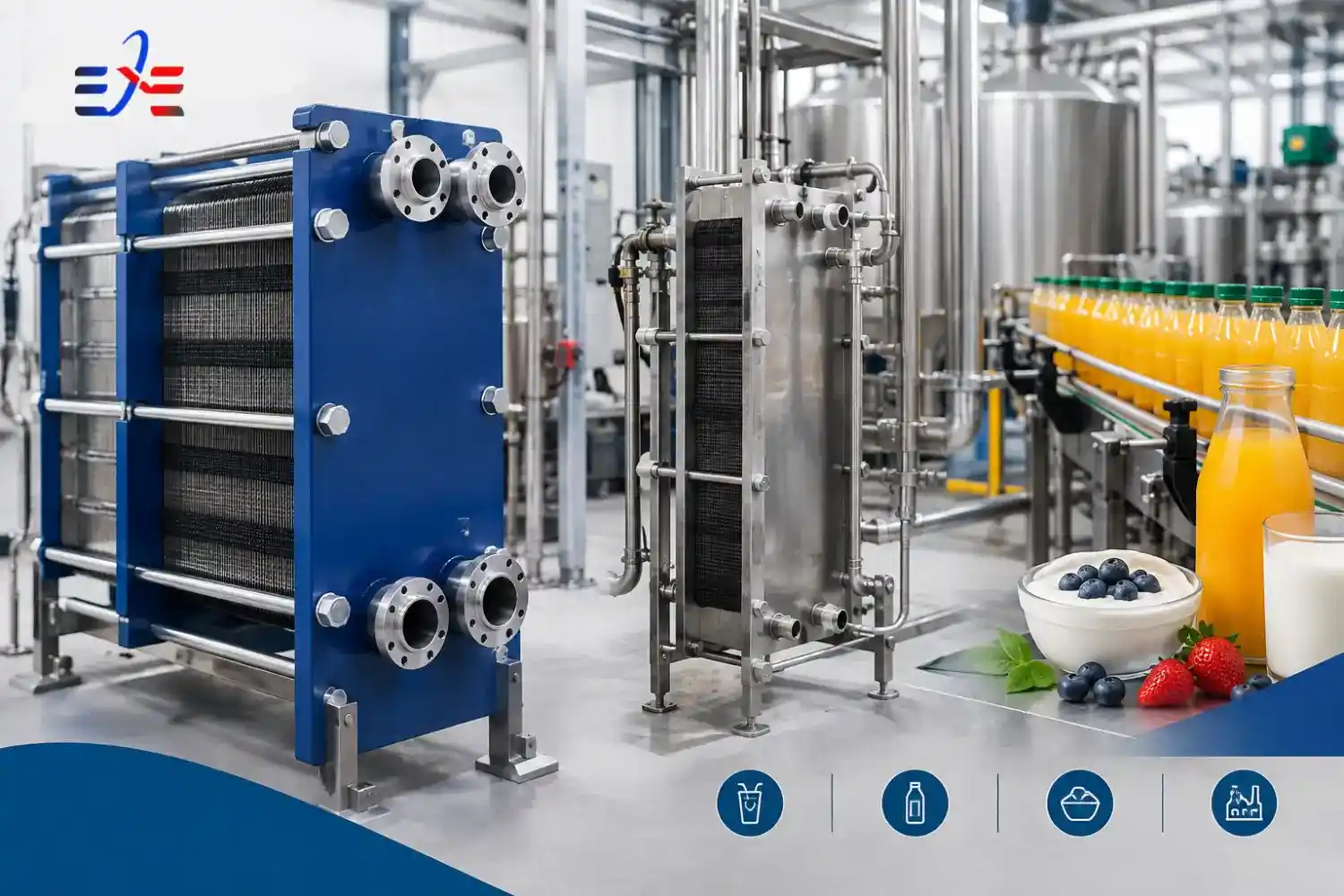

مبدل صفحه ای گسکت دار یا بریز؛ کدام مناسب صنایع غذایی است؟

یکی از تصمیم‌های مهم در انتخاب PHE، تعیین نوع ساختار اتصال صفحات است.

در مبدل صفحه ای گسکت دار، صفحات با گسکت از یکدیگر جدا شده‌اند و مجموعه توسط فریم و پیچ‌های اتصال تحت فشار قرار می‌گیرد. مزیت مهم این ساختار، امکان باز کردن مجموعه صفحات برای بازرسی و تمیزکاری است.

در مبدل حرارتی صفحه ای بریز، صفحات به وسیله فرآیند Brazing به یکدیگر متصل می‌شوند و تجهیز ساختاری فشرده‌تر و بدون گسکت داخلی قابل تعویض دارد.

انتخاب بین این دو مدل باید بر اساس دما، فشار، نوع سیال، نیاز به باز کردن مبدل، روش شست‌وشو، ظرفیت و شرایط تعمیر و نگهداری انجام شود.

برای مقایسه جزئی‌تر، بررسی مقایسه مبدل صفحه ای گسکت دار و بریز می‌تواند در مرحله انتخاب مفید باشد.

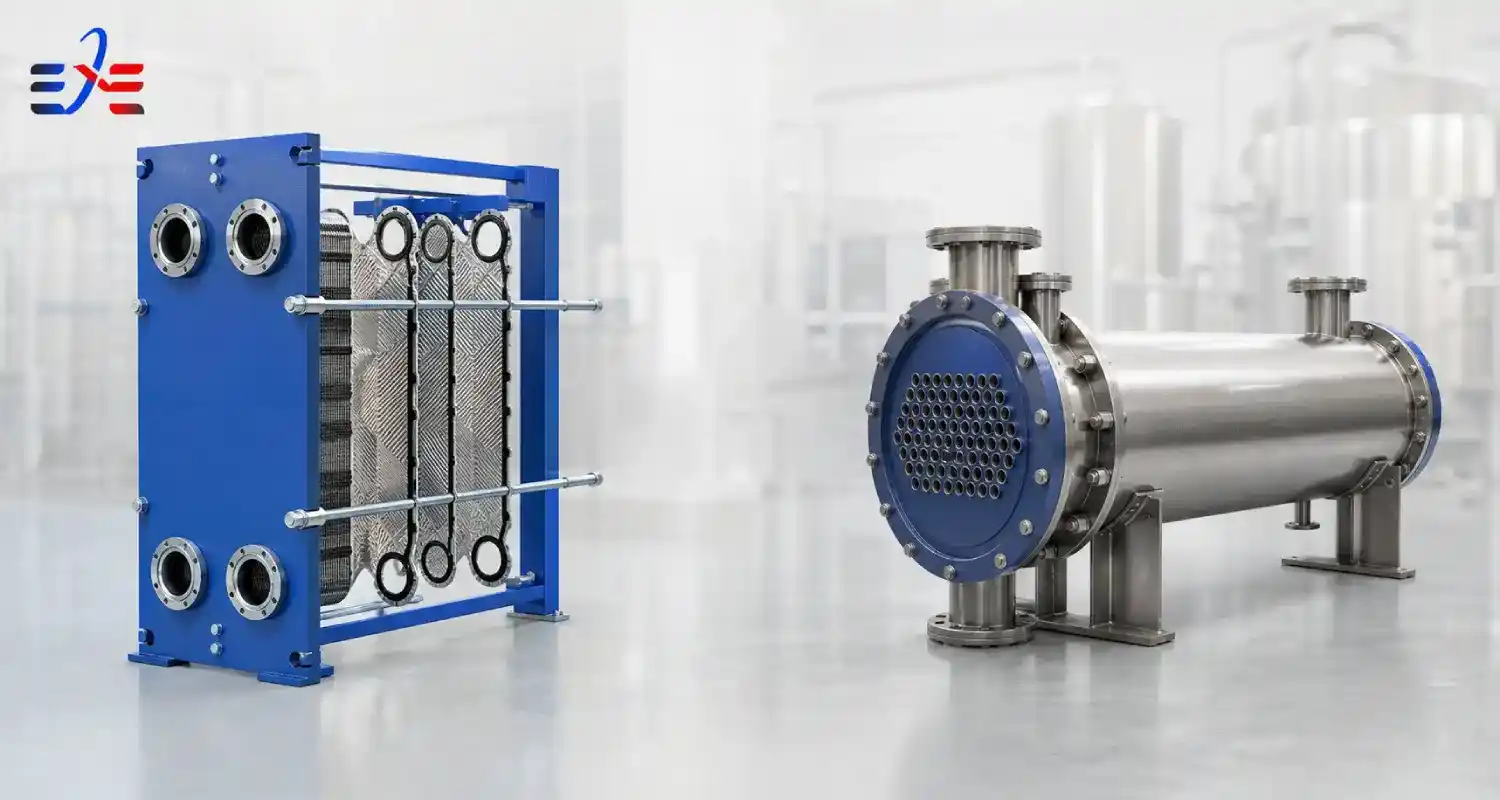

مبدل صفحه ای یا پوسته و لوله؟

مبدل صفحه ای و مبدل پوسته و لوله هر دو در صنایع فرآیندی کاربرد دارند، اما شرایط مناسب استفاده از آن‌ها یکسان نیست.

مبدل صفحه ای معمولاً در جایی جذاب‌تر است که ابعاد فشرده، سطح انتقال حرارت بالا و کنترل مناسب دما اهمیت داشته باشد.

مبدل حرارتی پوسته و لوله در بسیاری از کاربردهای فشار و دمای بالا، سیالات خاص و ظرفیت‌های صنعتی بزرگ مورد استفاده قرار می‌گیرد.

بنابراین نمی‌توان فقط بر اساس راندمان یا قیمت اولیه یکی را برتر دانست. معیار صحیح، تطبیق طراحی با شرایط فرآیند است.

برای مقایسه ساختاری و عملکردی، مقاله مقایسه مبدل صفحه ای و پوسته و لوله اطلاعات دقیق‌تری ارائه می‌کند.

معیارهای طراحی مبدل حرارتی صفحه ای برای صنایع غذایی

1. دبی سیال

دبی تعیین می‌کند چه مقدار جرم یا حجم سیال باید در واحد زمان گرم یا سرد شود. افزایش دبی می‌تواند روی سرعت جریان، افت فشار و سطح موردنیاز اثر بگذارد.

2. دمای ورودی و خروجی

دمای دو سمت مبدل یکی از اصلی‌ترین داده‌های طراحی است. اختلاف دمای بیشتر معمولاً پتانسیل انتقال حرارت بالاتری ایجاد می‌کند، اما طراحی نهایی باید با شرایط واقعی فرآیند انجام شود.

3. افت فشار مجاز

افزایش سرعت جریان می‌تواند انتقال حرارت را بهبود دهد، اما همزمان ممکن است افت فشار را افزایش دهد.

بنابراین طراحی مناسب همیشه به دنبال بیشترین انتقال حرارت نیست؛ بلکه باید بین انتقال حرارت، افت فشار، مصرف انرژی پمپ و شرایط عملیاتی تعادل ایجاد شود.

4. خواص سیال

ویسکوزیته، چگالی، ظرفیت حرارتی ویژه، هدایت حرارتی و وجود ذرات یا مواد جامد از پارامترهای مهم هستند.

شیر، آبمیوه، آب و سس از نظر رفتار جریان یکسان نیستند و استفاده از یک فرض طراحی برای همه آن‌ها می‌تواند به انتخاب نادرست منجر شود.

5. رسوب‌گذاری

پروتئین‌ها، املاح، چربی‌ها و سایر مواد موجود در سیال ممکن است روی سطوح انتقال حرارت تجمع پیدا کنند.

رسوب می‌تواند مقاومت حرارتی را افزایش داده و در نتیجه عملکرد مبدل را کاهش دهد. برای بررسی تخصصی‌تر این موضوع، مقاله رسوب سخت و نرم در مبدل صفحه ای قابل استفاده است.

6. جنس صفحات و گسکت

انتخاب جنس باید بر اساس دما، فشار، ترکیب شیمیایی سیال و شرایط شست‌وشو انجام شود.

در صنایع غذایی، جنس قطعات در تماس با محصول اهمیت ویژه‌ای دارد و نباید صرفاً بر اساس هدایت حرارتی یا قیمت انتخاب شود.

7. طراحی بهداشتی و CIP

اگر تجهیز در تماس مستقیم با محصول غذایی باشد، طراحی باید با شرایط فرآیند و روش شست‌وشوی کارخانه سازگار باشد.

CIP یا Clean-in-Place امکان شست‌وشوی مدار فرآیندی بدون باز کردن کامل تجهیزات را فراهم می‌کند، اما پارامترهای شست‌وشو باید متناسب با تجهیز، مواد رسوبی و مواد سازنده انتخاب شوند.

محاسبه بار حرارتی مبدل صفحه ای

یکی از روابط پایه برای تعیین بار حرارتی سمت سیال، رابطه زیر است.

نام فرمول: بار حرارتی سیال

Q = ṁ × Cp × ΔT

در این رابطه:

• Q نرخ انتقال حرارت است.

• ṁ دبی جرمی سیال است.

• Cp ظرفیت حرارتی ویژه است.

• ΔT تغییر دمای سیال است.

برای طراحی مبدل حرارتی، این مقدار سپس با رابطه انتقال حرارت و شرایط واقعی دو سمت مبدل مرتبط می‌شود.

در صورت نیاز به محاسبات تخصصی‌تر، مقاله محاسبه حرارتی مبدل صفحه ای می‌تواند به عنوان مرجع تکمیلی استفاده شود.

نقش LMTD در طراحی

اختلاف دمای میانگین لگاریتمی یا LMTD برای در نظر گرفتن تغییر اختلاف دما در طول مبدل استفاده می‌شود.

نام فرمول: اختلاف دمای میانگین لگاریتمی

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

در طراحی واقعی، بسته به آرایش جریان و نوع مبدل ممکن است ضریب تصحیح نیز لازم باشد. برای بررسی نحوه تعیین اختلاف دما در ورودی و خروجی و محاسبه دقیق LMTD، می‌توان به مقاله محاسبه LMTD در مبدل حرارتی مراجعه کرد.

رابطه عمومی‌تر را می‌توان به صورت زیر نوشت:

Q = U × A × F × ΔTlm

که در آن U ضریب کلی انتقال حرارت، A سطح انتقال حرارت و F ضریب تصحیح مربوط به آرایش جریان است.

دما و فشار در انتخاب مبدل

دمای کاری و فشار طراحی باید پیش از انتخاب مدل مشخص شوند. استفاده از مبدلی که فقط از نظر ظرفیت حرارتی مناسب است اما فشار یا دمای موردنیاز فرآیند را پوشش نمی‌دهد، انتخاب مهندسی محسوب نمی‌شود.

همچنین شرایط راه‌اندازی و توقف، تغییرات ناگهانی دما و فشار و سیکل‌های شست‌وشو باید در طراحی در نظر گرفته شوند.

برای بررسی دقیق‌تر، مقاله راهنمای نگهداری مبدل حرارتی صفحه ای مراجعه کرد.

افت فشار در مبدل صفحه ای

افت فشار نتیجه مقاومت جریان در کانال‌های مبدل است و به عواملی مانند سرعت، هندسه کانال، ویسکوزیته، طول مسیر جریان و وضعیت سطح انتقال حرارت وابسته است.

اگر افت فشار بیش از مقدار مجاز باشد، ممکن است توان موردنیاز پمپ افزایش یابد یا دبی موردنیاز فرآیند تأمین نشود.در مبدل‌های گسکت‌دار، بازرسی وضعیت گسکت و صفحات نیز اهمیت زیادی دارد. برای جزئیات بیشتر می‌توان به بازرسی گسکت مبدل صفحه ای مراجعه کرد.

بنابراین یک طراحی مناسب باید همزمان دو سؤال را پاسخ دهد:

1. آیا مبدل بار حرارتی موردنظر را منتقل می‌کند؟

2. آیا افت فشار آن با سیستم فرآیندی سازگار است؟

Fouling و تأثیر آن بر عملکرد مبدل

رسوب‌گذاری یکی از چالش‌های مهم در فرآیندهای غذایی است. بسته به نوع محصول، ممکن است پروتئین، چربی، املاح معدنی یا ذرات روی صفحات تجمع پیدا کنند.

با افزایش رسوب:

• مقاومت حرارتی افزایش می‌یابد.

• ضریب انتقال حرارت مؤثر کاهش می‌یابد.

• افت فشار ممکن است افزایش پیدا کند.

• مصرف انرژی سیستم می‌تواند افزایش یابد.

• فاصله بین عملیات شست‌وشو کاهش پیدا می‌کند.

به همین دلیل، Fouling باید از همان مرحله طراحی در نظر گرفته شود، نه اینکه بعد از افت عملکرد به عنوان یک مشکل تعمیراتی با آن برخورد شود. شست‌وشوی نامناسب می‌تواند به مواد سازنده، گسکت‌ها یا سطوح انتقال حرارت آسیب بزند. برای رسوب‌هایی که با شست‌وشوی معمولی حذف نمی‌شوند، انتخاب روش شست و شوی شیمیایی مبدل صفحه ای باید بر اساس نوع رسوب و سازگاری شیمیایی مواد انجام شود.

CIP و نگهداری مبدل صفحه ای

در مبدل‌های مورد استفاده در خطوط غذایی، قابلیت شست‌وشو و نگهداری بخش مهمی از طراحی است.

پارامترهای CIP مانند نوع ماده شوینده، غلظت، دما، سرعت جریان و مدت زمان تماس باید با شرایط تجهیز و نوع رسوب سازگار باشند.

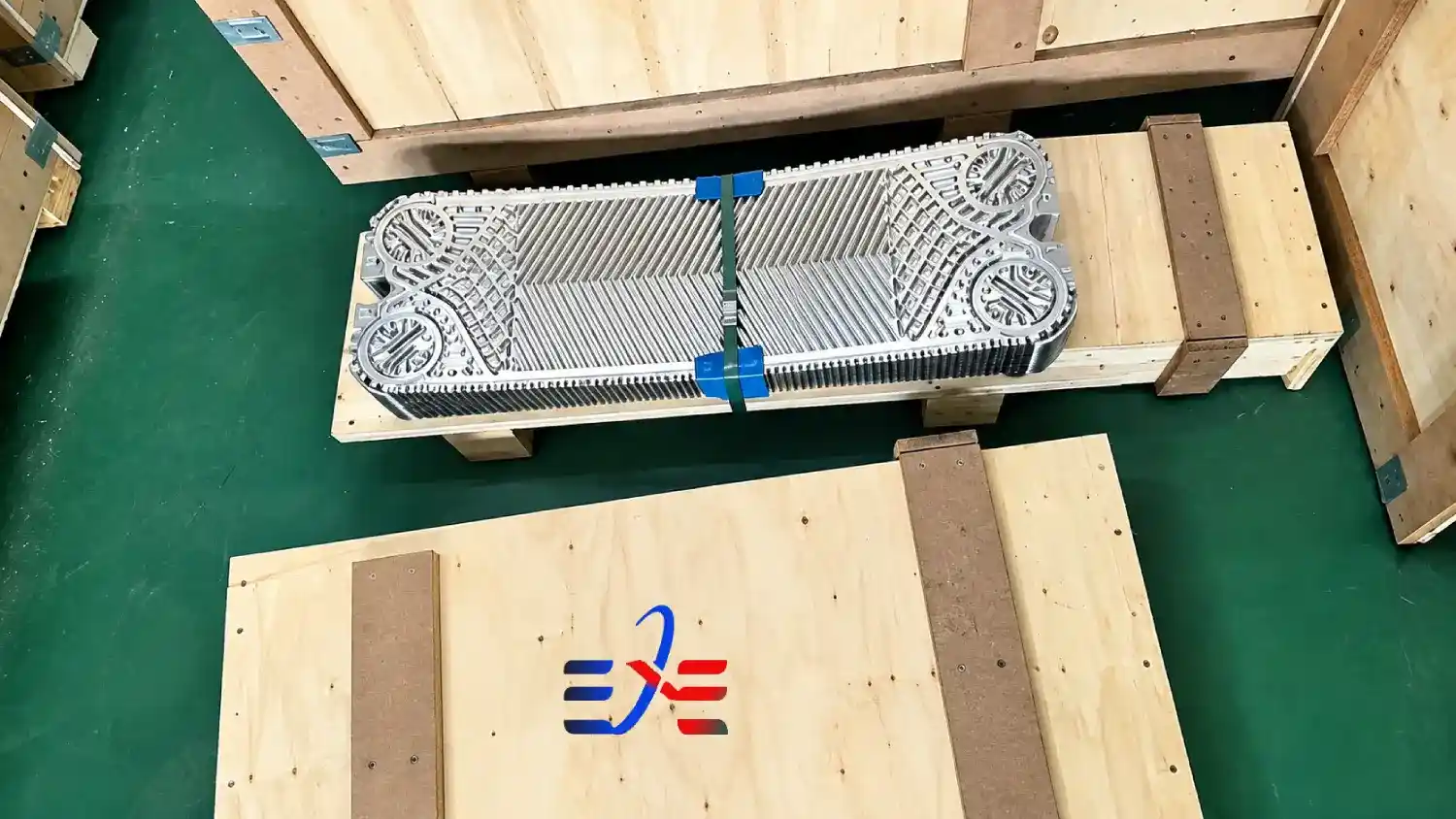

در صورت مشاهده نشتی یا آسیب گسکت، تعمیر یا تعویض باید بر اساس وضعیت واقعی قطعات انجام شود.در مبدل‌های گسکت‌دار، بازرسی وضعیت گسکت و صفحات نیز اهمیت زیادی دارد.  راهنمای تعمیر و تعویض گسکت مبدل صفحه ای در این مرحله کاربردی‌تر از افزایش صرف ظرفیت مبدل است.

سایر مبدل های حرارتی در یک خط غذایی

مبدل صفحه ای همیشه تنها تجهیز انتقال حرارت یک کارخانه نیست.

در برخی فرآیندها ممکن است از مبدل حرارتی پوسته و لوله برای شرایط خاص فشار، دما یا سیالات فرآیندی استفاده شود.

در کاربردهای خاص نیز مبدل حرارتی چند لوله ای می‌تواند متناسب با شرایط فرآیند بررسی شود.

همچنین در بخش‌های جانبی و سیستم‌های دفع حرارت، مبدل حرارتی هوا خنک ممکن است مورد استفاده قرار گیرد. این تجهیزات با PHE فرآیندی که مستقیماً برای گرم یا سرد کردن محصول طراحی می‌شود، یک نقش ندارند.

جدول مقایسه کاربرد مبدل ها در صنایع غذایی

در برخی سیستم‌های خنک‌کاری نیز مبدل حرارتی رادیاتور پره ای قابل استفاده است، اما انتخاب آن باید بر اساس نوع سیال، سمت هوا و شرایط دفع حرارت انجام شود.

چه زمانی مبدل صفحه ای انتخاب مناسبی نیست؟

با وجود مزایای PHE، نباید آن را برای هر فرآیندی انتخاب کرد.

اگر سیال دارای ذرات بزرگ، ویسکوزیته بالا، شرایط فشار یا دمای خارج از محدوده طراحی باشد، ممکن است یک طراحی دیگر گزینه مناسب‌تری باشد.

همچنین اگر فرآیند نیازمند شرایطی باشد که باز کردن یا شست‌وشوی تجهیز به شکل خاصی انجام شود، نوع مبدل باید با روش نگهداری کارخانه هماهنگ شود.

بنابراین عبارت «مبدل صفحه ای همیشه بهترین است» از نظر مهندسی قابل دفاع نیست.

اشتباهات رایج در انتخاب مبدل صفحه ای صنایع غذایی

انتخاب فقط بر اساس قیمت

قیمت اولیه پایین لزوماً به معنی هزینه کل پایین نیست. سطح انتقال حرارت، افت فشار، عمر قطعات، دفعات شست‌وشو، هزینه انرژی و تعمیرات باید در تصمیم‌گیری دیده شوند.

استفاده از ظرفیت اسمی به جای شرایط واقعی

دو مبدل با ظرفیت حرارتی مشابه ممکن است به دلیل تفاوت دما، دبی و افت فشار طراحی کاملاً متفاوتی داشته باشند.

نادیده گرفتن Fouling

اگر رسوب در طراحی دیده نشود، عملکرد واقعی تجهیز می‌تواند با شرایط تمیز اولیه فاصله بگیرد.

نادیده گرفتن CIP

در خطوط غذایی، روش شست‌وشو بخشی از شرایط عملیاتی تجهیز است و نباید بعد از انتخاب مبدل به آن فکر کرد.

انتخاب جنس بدون بررسی سیال

جنس صفحات و گسکت باید با دما، فشار و ترکیب شیمیایی سیال سازگار باشد.

برای خرید مبدل حرارتی صفحه ای چه اطلاعاتی لازم است؟

برای استعلام فنی و قیمت، نام محصول به تنهایی کافی نیست.

حداقل اطلاعات موردنیاز عبارت‌اند از:

برای بررسی مراحل تصمیم‌گیری قبل از خرید، راهنمای خرید مبدل حرارتی صفحه ای نیز می‌تواند به عنوان محتوای مکمل استفاده شود.

در یک پروژه صنعتی، این اطلاعات مبنای طراحی، انتخاب تعداد صفحات، سطح انتقال حرارت، آرایش جریان و انتخاب جنس قطعات قرار می‌گیرند.
